1、滑模平台在提升前应对全部设备装置进行检查，调试妥善后方可使用，重点放在检查平台的装配、节点、电气及液压系统。
2、平台内，外吊脚手架使用前，应一律安装好轻质牢固的安全网，并将安全网靠紧筒壁，经验收后方可使用。
3、为了防止高空物体坠落伤人，筒身内底部，一般在2.5m高外搭设保护棚，应十分坚固可靠，并在上部铺一层6～8mm钢板防护。
4、避雷设备应接地线装置，平台上振动器、电机等应接地线。
5、通风设备除电铃和信号灯外还应装备3～4台步话机。
6、滑升模板在施工前，技术部门必须做好确实可行的施工方案及流移示意，操作人员必须严格遵照执行。

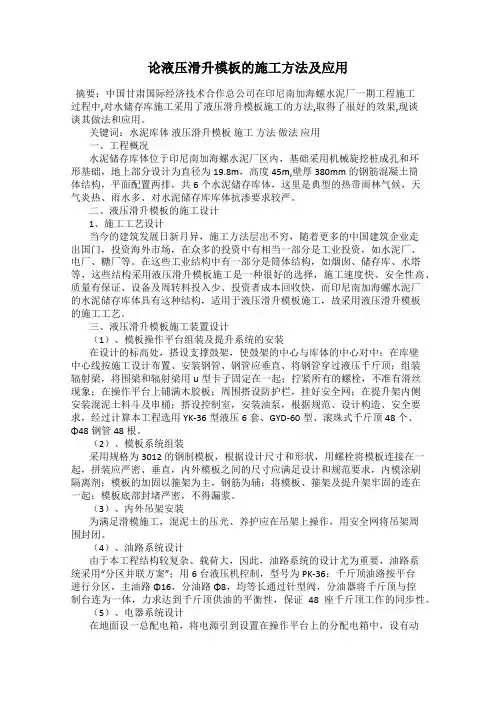

论液压滑升模板的施工方法及应用
论液压滑升模板的施工方法及应用摘要：中国甘肃国际经济技术合作总公司在印尼南加海螺水泥厂一期工程施工过程中,对水储存库施工采用了液压滑升模板施工的方法,取得了很好的效果,现谈谈其做法和应用。
关键词：水泥库体液压滑升模板施工方法做法应用一、工程概况水泥储存库体位于印尼南加海螺水泥厂区内，基础采用机械旋挖桩成孔和环形基础，地上部分设计为直径为19.8m，高度45m,壁厚380mm的钢筋混凝土筒体结构，平面配置两排，共6个水泥储存库体，这里是典型的热带雨林气候，天气炎热、雨水多、对水泥储存库库体抗渗要求较严。
二、液压滑升模板的施工设计1、施工工艺设计当今的建筑发展日新月异，施工方法层出不穷，随着更多的中国建筑企业走出国门，投资海外市场，在众多的投资中有相当一部分是工业投资，如水泥厂、电厂、糖厂等。
在这些工业结构中有一部分是筒体结构，如烟囱、储存库、水塔等，这些结构采用液压滑升模板施工是一种很好的选择，施工速度快、安全性高、质量有保证、设备及周转料投入少、投资者成本回收快，而印尼南加海螺水泥厂的水泥储存库体具有这种结构，适用于液压滑升模板施工，故采用液压滑升模板的施工工艺。
三、液压滑升模板施工装置设计（1）、模板操作平台组装及提升系统的安装在设计的标高处，搭设支撑鼓架，使鼓架的中心与库体的中心对中；在库壁中心线按施工设计布置、安装钢管、钢管应垂直、将钢管穿过液压千斤顶；组装辐射梁，将围梁和辐射梁用u型卡子固定在一起；拧紧所有的螺栓，不准有滑丝现象；在操作平台上铺满木胶板；周围搭设防护栏，挂好安全网；在提升架内侧安装混泥土料斗及串桶；搭设控制室，安装油泵，根据规范、设计构造、安全要求，经过计算本工程选用YK-36型液压6套、GYD-60型、滚珠式千斤顶48个、Φ48钢管48根。
（2）、模板系统组装采用规格为3012的钢制模板，根据设计尺寸和形状，用螺栓将模板连接在一起，拼装应严密、垂直，内外模板之间的尺寸应满足设计和规范要求，内模涂刷隔离剂；模板的加固以箍架为主，钢筋为辅；将模板、箍架及提升架牢固的连在一起；模板底部封堵严密，不得漏浆。
液压滑升模板施工(建工)
⑤ 双层配筋的墙体结构，双层钢筋之间绑扎后应用拉 结筋定位。
⑥ 支承杆作为结构受力筋时，其设计强度宜降低～， 接头的焊接质量必须与钢筋等强。
⑦ 梁的横向钢筋可采取边滑升边绑扎的方法，为便于 绑扎，可将箍筋做成上部开口的形式，待水平钢筋 穿入就位后再将上口封闭扎牢。
滑升模板的构造与组成
滑升模板施工工艺
本
章
内
施工中易出现的问题及处理方法
容
质量要求及安全措施
End
滑升模板的构造与组成
滑模装置主要包括模板系统、操作平台系统、
提升机具系统三部分，如图所示。
模板系统
模板
模板按其材料不同有钢模板、木模板、钢木组合
模板等，一般以钢模板为主。
钢模板可采用厚的钢板冷压成型，或用厚的钢板
在支承杆下面接长在支承杆顶端滑过千斤顶上卡头
后，从千斤顶上部将接长支承杆插入千斤顶，使新 插入的支承杆顶实原有支承杆顶面，待支承杆接头 从千斤顶下面滑出后，立即将接头四周点焊固定。
在千斤顶上面接长接长的方法有榫接、剖口焊接和
丝扣连接，如图所示。
（） 液压控制装置：又称液压控制台，是提升系统
平台上对应处设一激光靶，激光靶可用毛玻璃或在 玻璃上附一层描图纸，绘十字线和同心圆环线，这 样就可在操作平台上通过激光靶直接测出垂直偏差 的方向和数值。
当检查出垂直偏差较大时，要查明原因，及时纠偏。常用 的纠偏方法有平台倾斜调整法、施加外力调整法等。
（） （）
这是利用撑杆顶轮来强制纠正建筑物倾斜的方法，如图所 示。
（） 浇筑混凝土时，应合理地划分区段，使浇筑时间大
致相等。 浇筑时，应严格执行分层浇筑、分层振捣、均匀交
浅圆仓液压滑动模板施工
浅圆仓液压滑动模板施工大连二建第一工程项目治理处二000年5月7日一、滑模装置的组成滑模装置要紧由模板系统、操作平台系统、液压系统及施工精度操纵系统组成，详见附图。
二、滑模施工2.1基础砼面处理为加快提升架安装速度，在浇筑基础砼时，依照提升架宽度，将基础宽度适当加大，并找平至规范承诺平坦度范畴，其平坦依照千斤顶的承诺高差来确定（规范要求小于5mm）2.2滑模装置的组装2.2.1组装顺序1、绑扎第一段仓壁钢筋。
2、安装提升架。
3、安装围圈，先安装内围圈、后安装外围圈及内模板。
4、安装外模板。
5、安装内平台的桁架、支撑、铺平台。
6、安装外挑台的三角架、栏杆及铺板。
7、液压系统试验合格后，安装支承杆。
8、模板滑升至适当高度（1.5m左右），安装内外吊脚手架。
2.2.2组装要求1、模板应上口小，下口大，单面倾斜度宜为模板高度的0.2%-0.5%，本施工中倾度为0.25%，即3mm。
2、模板高度1/2处的净间距应与结构截面等宽。
3、模板倾斜度利用模板固定件调剂。
4、滑模装置承诺偏差：围圈：水平方向：3mm 垂直方向：3mm千斤顶相对标高偏差：5mm模板偏差：上口：-1mm 下口：+2mm提升架垂直偏差：3mm2.2.3液压提升系统液压系统要紧由支承杆、液压千斤项、液压操纵台和油路等部分组成。
1、支承杆支承杆支承杆采纳Φ25Q23B圆钢，公母丝扣联接。
2、液压千斤顶千斤项选用GYD-35型滚珠式千斤顶，额定起重量30KN，工作起重量15KN，行程16-30mm，外形尺寸100*100*245mm，自重13kg。
3、液压操纵台液压操纵台是由电动机、齿轮油泵、换向阀、溢油阀、液压分配器和油箱等组成，其工作过程为电动机带动油泵运转，将油箱中的油液通过溢油阀操纵压力后，经换向阀输送到液压分配器，然后，通过油管将油液输入进千斤顶，使千斤顶沿支承杆爬升，当活塞走满行程后，换向阀变换油液的流向，千斤顶中的油液从输油管、液压分配器、经换向阀返回油箱。
论液压滑升模板施工
滑 升 模 板 系 统 主要 由模 板 系 统 、 作 平 台 系 统 和 提 升 机 系 统 三 部 况 ， 不 能 滑 升 ， 继续 浇 筑 混 凝 土 ， 待 合 适 的 滑 升 时 间 。 操 暂 可 等 分组成。 ２１ 模 板 系 统 ， 括 模 板 、 ． 包 围圈 、 升 架 等 基本 构 件 组 成 。 提 升 设 备 和 模 板 系 统进 行 全 面检 查 、 整 后 ， 可 转 入 正 常 滑升 。 调 方 模 板 的作 用 是 确 保 混 凝 土 按 照 设 计 要 求 的 结 构 形 体 尺 寸 准 确 成 ３３２ 正 常 滑 升 阶 段 ．． 型 ， 承受 新 浇 筑 混 凝 土 的 侧 压 力 、 击力 和 在 滑 升 时 混 凝 土 对 滑 板 并 冲 模 板 初 升 成 功 后 即 可进 入 正 常滑 升 阶段 。在 这 个 阶 段 内 ， 凝 土 混 产 生 的摩 阻力 ： 外 ， 要保 证 结 构 内 的配 筋 、 窗 洞 口模 板 、 埋 管 的 浇 筑 、 筋 绑 扎 、 另 还 门 预 钢 模板 滑 升等 工 序 之 间 相 互 交 替 进 行 ， 紧 密 衔 接 以 应 线 等 能 顺 利 地从 模 板 上 口安 装 施 工 。 保 证 施 工 顺 利进 行 。 围圈 的 固 定 作 用 是 固定 模 板 的位 置 ， 证模 板 所 构 成 的 几 何 形 状 保 正 常 滑 升 时 ．每 次 滑 升 的 高 度 应 与 混 凝 土分 层 浇 筑 的 高 度 相 配
２１ ０ １年
第１ ７期
Ｓ ＩＮ Ｅ＆Ｔ Ｃ ＮＯ Ｏ ＹＩＦ Ｒ Ｔ Ｏ ＣＥ Ｃ Ｅ Ｈ Ｌ Ｇ Ｎ Ｏ ＭＡ Ｉ Ｎ
液压滑升模板施工
施工收尾与拆除质量控制
施工收尾
在施工收尾阶段，对模板表面进行清 理、修补等处理，确保模板表面光滑、 平整，无杂物、污渍等质量缺陷。
拆除质量控制
制定详细的拆除方案，采用合适的拆 除工具和方法，确保模板拆除过程中 不损伤混凝土结构，同时对模板进行 维护保养，延长使用寿命。
05 液压滑升模板施工安全措 施
随着技术的不断进步，液压滑升模板施工逐渐应用于高层建筑、大跨度
桥梁等复杂结构的施工。
03
未来展望
未来，液压滑升模板施工将继续朝着自动化、智能化方向发展，提高施
工效率和质量。同时，随着绿色建筑理念的普及，液压滑升模板施工也
将更加注重环保和节能方面的研究与应用。
02 液压滑升模板施工技术
液压滑升模板的构造与原理
混凝土浇筑
混凝土制备
混凝土浇筑
按照设计要求的配合比，制备合格的 混凝土。
将混凝土浇筑到模板内，采用适当的 振捣措施，确保混凝土密实、无气泡。
混凝土运输
将混凝土运输到施工现场，确保混凝 土的质量和供应量。
液压滑升
液压系统安装
安装液压设备，包括千斤顶、油泵、油管等，确保设备正 常运行。
滑升准备
检查模板、混凝土等是否符合滑升要求，对滑升系统进行 调试和测试。
液压滑升模板施工采用自 动化控制系统，可实现连 续滑升，提高施工效率。
由于采用整体浇筑方式， 减少了施工缝，降低了混 凝土损耗。
液压滑升模板施工可减少 模板安装和拆卸的人工成 本，缩短工期。
滑升过程中，模板受到均 匀的支撑力，避免了混凝 土出现裂缝等质量问题。
液压滑升模板施工的应用范围
01
02
03
THANKS FOR WATCHING
液压滑升模板构造及施工共67页文档
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
12液压滑升模板施工解读
12 液压滑升模板施工▪本章内容：液压滑升模板的构造与组成，滑升模板施工工艺，施工中易发生的问题及处理方法、质量要求及安全技术等。
▪学习要求：要了解滑升模板的构造与组成，了解穿心式液压千斤顶的爬升原理；掌握滑升模板的施工工艺，了解滑升模板的组装；掌握滑模施工中易发生的质量问题及处理方法；掌握滑模工程质量要求及安全技术。
12.1 滑升模板的构造与组成12.2 滑升模板施工工艺12.3 施工中易出现的问题及处理方法12.4 质量要求及安全措施12.1 滑升模板的构造与组成▪滑模装置主要包括模板系统、操作平台系统、提升机具系统三部分，如图12.1所示。
12.1.1 模板系统12.1.1.1模板▪模板按其材料不同有钢模板、木模板、钢木组合模板等，一般以钢模板为主。
▪钢模板可采用2~2.5mm厚的钢板冷压成型，或用2~2.5mm厚的钢板与角钢肋条制成，角钢肋条的规格不小于┗30×4。
▪为方便施工，保证施工安全，外墙外模板的上端比内模板可高出150~200mm。
12.1.1.2围圈▪围圈的主要作用：使模板保持组装好后的形状，并将模板和提升架连成整体。
▪围圈应有一定的强度和刚度，一般可采用┗70 ~┗80，[8~[10或I10制作。
▪围圈与连接件及围圈桁架构造如图12.2所示。
12.1.1.3提升架▪提升架的作用：主要是控制模板和围圈由于混凝土侧压力和冲击力而产生的向外变形，承受作用在整个模板和操作平台上的全部荷载，并将荷载传递给千斤顶。
同时，提升架又是安装千斤顶，连接模板、围圈以及操作平台形成整体的主要构件。
▪提升架的构造形式：在满足以上作用要求的前提下，结合建筑物的结构形式和提升架的安装部位，可以采用不同的形式。
▪不同结构部位的提升架构造示意图如图12.3所示。
12.1.2 操作平台系统▪操作平台系统主要包括：主操作平台、外挑操作平台、吊脚手架等。
在施工需要时，还可设置上辅助平台。
它是供材料、工具、设备堆放和施工人员进行操作的场所，如图12.4所示。
液压滑动模板施工方案
液压滑动模板施工方案第一节滑模的施工部署根据筒体结构的特点，本工程计划由13m 处组建平台，至70m 平台改装，整个滑模高程全长57m，每天滑升高度按2～3m，计划25 天完成。
第一节滑模施工准备6.2.1 操作平台的设计本工程的滑升模板基本方安如下图：操作平台采用辐射状空间下撑式悬索结构，则辐射梁、悬索拉杆、中间鼓圈等三个主要部分组成，中间鼓圈则由上下内钢圈和腹杆组成。
