梯形螺纹计算公式实例讲解

梯形螺纹计算公式实例讲解

梯形螺纹计算公式实例讲解梯形螺纹是一种常见的螺纹结构,广泛应用于机械设备和工程领域。

在实际工程中,我们经常需要计算梯形螺纹的尺寸和参数,以便进行加工和安装。

本文将以梯形螺纹的计算公式为例,对梯形螺纹的计算方法进行详细讲解。

梯形螺纹的基本参数包括螺距、螺纹角、螺纹高度、螺纹深度等。

其中,螺距是指螺纹上相邻两条螺旋线之间的距离,通常用P表示;螺纹角是指螺旋线与轴线的夹角,通常用α表示;螺纹高度是指螺纹的顶部到底部的距离,通常用h表示;螺纹深度是指螺纹的凹槽深度,通常用d表示。

梯形螺纹的计算公式如下:1. 螺距P的计算公式:P = π / tan(α)。

2. 螺纹高度h的计算公式:h = P / 2。

3. 螺纹深度d的计算公式:d = h / (tan(α / 2))。

以上三个公式是梯形螺纹计算中最常用的公式,下面我们将通过实例来详细讲解这些公式的应用。

假设我们需要计算一个梯形螺纹的螺距、螺纹高度和螺纹深度,已知螺纹角α为30°,我们可以按照以下步骤进行计算:1. 计算螺距P:根据上面的公式,我们可以得到:P = π / tan(30°) ≈ 3.632P。

2. 计算螺纹高度h:根据上面的公式,我们可以得到:h = P / 2 ≈ 1.816P。

3. 计算螺纹深度d:根据上面的公式,我们可以得到:d = h / (tan(30° / 2)) ≈ 1.048P。

通过以上计算,我们得到了这个梯形螺纹的螺距、螺纹高度和螺纹深度的数值。

这些数值可以帮助我们进行加工和安装,确保螺纹的质量和精度。

除了上面的基本参数计算外,梯形螺纹的计算还涉及到一些其他参数,比如螺纹公差、螺纹长度、螺纹直径等。

这些参数的计算公式和方法也是非常重要的,但由于篇幅限制,我们无法一一进行详细讲解。

感兴趣的读者可以参考相关的专业书籍和资料,深入了解梯形螺纹的计算方法。

总之,梯形螺纹的计算是机械设计和加工中的重要内容,掌握好梯形螺纹的计算方法可以帮助我们更好地进行工程设计和制造。

(完整版)丝杠的选型及计算

(完整版)丝杠的选型及计算

丝杠的选型及计算3.1丝杠的介绍3.1.1丝杠螺母机构基本传动形式丝杠螺母机构又称螺旋传动机构。

它主要用来将旋转运动变为直线运动或将直线运动变为旋转运动,有以传递能量为主的(如螺旋压力机),也有以传递运动为主的(如工作台的进给丝杠)。

丝杠螺母机构有滑动摩擦和滚动摩擦之分。

滑动丝杠螺母机构结构简单,加工方便,制造成本低,具有自锁功能。

但其摩擦阻力大,传动效率低(30%~40%)。

滚动丝杠螺母机构虽然结构复杂制造成本高。

但其最大优点是摩擦阻力小,传动效率高(92%~98%),因此选用滚动丝杠螺母机构。

根据工作台运动情况,应选择丝杠传动螺母移动的形式,该传动形式需要限制螺母的转动,故需导向装置。

其特点是结构紧凑,丝杠刚性较好,适用于工作行程较大的场合。

3.1.2滚珠丝杠副的组成及特点滚珠丝杠副是一种新型螺旋传动机构,其具有螺旋槽的丝杠与螺母之间装有中间传动元件—滚珠。

滚珠丝杠螺母机构由丝杠,螺母,滚珠,和反向器等四部分组成。

当丝杠转动时,带动滚珠沿螺纹滚道滚动,为防止滚珠从滚道端面掉出,在螺母的螺旋槽两端设有滚珠回程引导装置构成滚珠的循环返回通道,从而形成滚珠流动的闭合通路。

滚珠丝杠副与滑动丝杠副相比,除上述优点外,还具有轴向刚度高,运动平稳,传动精度高,不易磨损,使用寿命长等优点。

但由于不能自锁,具有传动的可逆性,在用做升降传动机构时,需要采取制动等措施。

3.1.3滚珠丝杠的结构形式按照用途和制造工艺的不同,滚珠丝杠副的结构形式很多。

一般,根据钢球的循环形式,消除轴向间隙和调整预紧的方法以及螺纹滚道法向截面形状的不同,将其区分成不同的结构形式进行研究。

1)钢球循环方式按钢球返回时是否脱离丝杠表面可分为内循环和外循环两大类,见表3-1[1]。

若钢球在循环过程中,始终与丝杠表面保持接触,称内循环;否则,称外循环。

通常,把在同一螺母上所具有的循环回路的数目,称为钢球的列数,常用的有2~4列。

而把每一循环回路中钢球所经过的螺纹滚道圈数(导程数)称为工作圈。

梯形丝杠标准尺寸

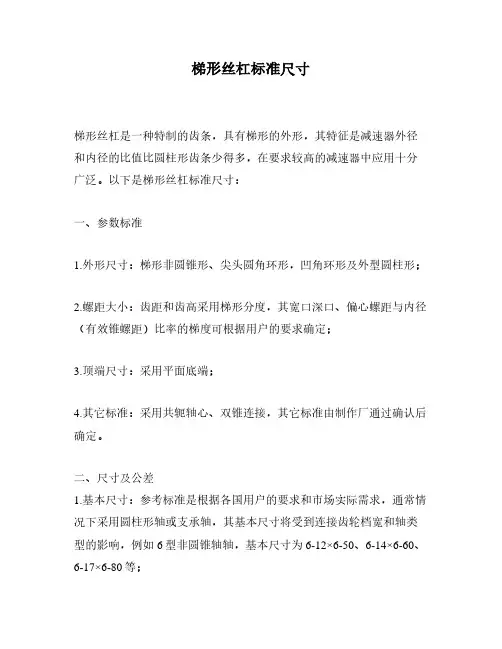

梯形丝杠标准尺寸

梯形丝杠标准尺寸
梯形丝杠是一种特制的齿条,具有梯形的外形,其特征是减速器外径和内径的比值比圆柱形齿条少得多,在要求较高的减速器中应用十分广泛。

以下是梯形丝杠标准尺寸:
一、参数标准
1.外形尺寸:梯形非圆锥形、尖头圆角环形,凹角环形及外型圆柱形;
2.螺距大小:齿距和齿高采用梯形分度,其宽口深口、偏心螺距与内径(有效锥螺距)比率的梯度可根据用户的要求确定;
3.顶端尺寸:采用平面底端;
4.其它标准:采用共轭轴心、双锥连接,其它标准由制作厂通过确认后确定。

二、尺寸及公差
1.基本尺寸:参考标准是根据各国用户的要求和市场实际需求,通常情况下采用圆柱形轴或支承轴,其基本尺寸将受到连接齿轮档宽和轴类型的影响,例如6型非圆锥轴轴,基本尺寸为6-12×6-50、6-14×6-60、6-17×6-80等;
2.公差:其公差通常是轴径或外径精度最高等级,例如内径公差可采用IT7、IT8或IT9等,具体可按用户要求加以修改。

三、材料及表面处理
1.材料:一般情况下采用40钢,也可采用不锈钢或铝材等;
2.表面处理:采用阳极化、电镀、涂膜等方式,以满足用户不同的要求。

梯形丝杠螺母设计计算公式

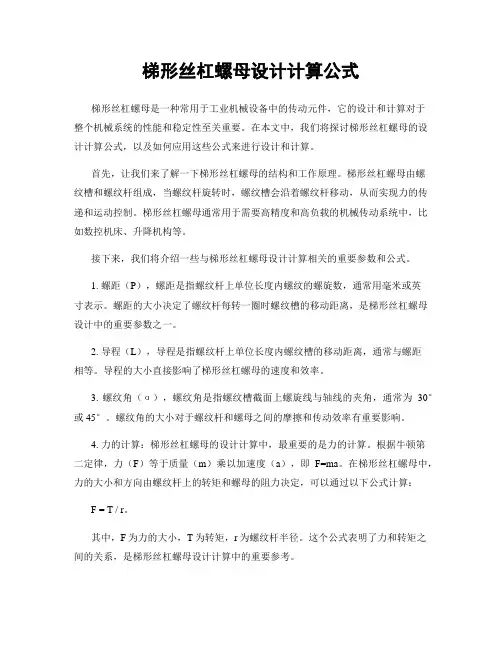

梯形丝杠螺母设计计算公式

梯形丝杠螺母设计计算公式梯形丝杠螺母是一种常用于工业机械设备中的传动元件,它的设计和计算对于整个机械系统的性能和稳定性至关重要。

在本文中,我们将探讨梯形丝杠螺母的设计计算公式,以及如何应用这些公式来进行设计和计算。

首先,让我们来了解一下梯形丝杠螺母的结构和工作原理。

梯形丝杠螺母由螺纹槽和螺纹杆组成,当螺纹杆旋转时,螺纹槽会沿着螺纹杆移动,从而实现力的传递和运动控制。

梯形丝杠螺母通常用于需要高精度和高负载的机械传动系统中,比如数控机床、升降机构等。

接下来,我们将介绍一些与梯形丝杠螺母设计计算相关的重要参数和公式。

1. 螺距(P),螺距是指螺纹杆上单位长度内螺纹的螺旋数,通常用毫米或英寸表示。

螺距的大小决定了螺纹杆每转一圈时螺纹槽的移动距离,是梯形丝杠螺母设计中的重要参数之一。

2. 导程(L),导程是指螺纹杆上单位长度内螺纹槽的移动距离,通常与螺距相等。

导程的大小直接影响了梯形丝杠螺母的速度和效率。

3. 螺纹角(α),螺纹角是指螺纹槽截面上螺旋线与轴线的夹角,通常为30°或45°。

螺纹角的大小对于螺纹杆和螺母之间的摩擦和传动效率有重要影响。

4. 力的计算:梯形丝杠螺母的设计计算中,最重要的是力的计算。

根据牛顿第二定律,力(F)等于质量(m)乘以加速度(a),即F=ma。

在梯形丝杠螺母中,力的大小和方向由螺纹杆上的转矩和螺母的阻力决定,可以通过以下公式计算:F = T / r。

其中,F为力的大小,T为转矩,r为螺纹杆半径。

这个公式表明了力和转矩之间的关系,是梯形丝杠螺母设计计算中的重要参考。

5. 功率的计算,在梯形丝杠螺母设计中,功率的计算也是非常重要的。

功率(P)等于力(F)乘以速度(v),即P=Fv。

根据这个公式,可以计算出梯形丝杠螺母传动系统的功率需求,从而选择合适的电机和传动装置。

除了上述参数和公式外,梯形丝杠螺母的设计还需要考虑到材料的选择、螺纹杆和螺母的精度、润滑和密封等因素。

丝杠导程与螺距计算公式

丝杠导程与螺距计算公式

丝杠导程与螺距计算公式导程和螺距是丝杠的两个重要参数,它们直接影响着丝杠的性能和使用效果。

在实际应用中,我们经常需要根据丝杠的规格和要求来计算导程和螺距,以便选择合适的丝杠产品。

下面我们将介绍丝杠导程与螺距的计算公式及其应用。

一、丝杠导程的计算公式。

丝杠导程是指丝杠轴上单位长度内螺纹的螺距数,通常用mm/rev(每转毫米)或inch/rev(每转英寸)来表示。

丝杠导程的计算公式如下:导程 = 螺距 / 螺纹线数。

其中,螺距是指螺纹的螺距,单位为mm或inch;螺纹线数是指螺纹的螺纹数,通常为单线或多线。

举例说明,如果一个丝杠轴的螺距为5mm,螺纹线数为4,则其导程为5/4=1.25mm/rev。

二、丝杠螺距的计算公式。

丝杠螺距是指螺纹的一个完整周期的长度,通常用mm或inch来表示。

丝杠螺距的计算公式如下:螺距 = 导程×螺纹线数。

其中,导程是丝杠的导程,单位为mm/rev或inch/rev;螺纹线数是螺纹的螺纹数,通常为单线或多线。

举例说明,如果一个丝杠轴的导程为1.25mm/rev,螺纹线数为4,则其螺距为1.25×4=5mm。

三、丝杠导程与螺距的应用。

1. 选择丝杠产品。

在实际应用中,我们常常需要根据机械设备的要求来选择合适的丝杠产品。

通过计算丝杠的导程和螺距,我们可以确定丝杠的规格和型号,以便满足机械设备的运动要求。

2. 设计传动系统。

在机械传动系统的设计中,丝杠的导程和螺距是重要的设计参数。

通过计算丝杠的导程和螺距,我们可以确定传动系统的速比和传动比,从而实现机械设备的精准控制和运动。

3. 计算运动参数。

在机械设备的运动控制中,丝杠的导程和螺距直接影响着运动的速度、加速度和精度。

通过计算丝杠的导程和螺距,我们可以确定机械设备的运动参数,从而实现运动的精准控制和调节。

四、丝杠导程与螺距的影响因素。

1. 螺纹类型。

不同类型的螺纹(如三角形螺纹、矩形螺纹、梯形螺纹等)具有不同的导程和螺距计算公式,因此在选择丝杠产品时需要注意螺纹类型的匹配。

T形丝杆与滚珠丝杆计算书

T形丝杆与滚珠丝杆计算书

3000N驱动器计算说明书
已知条件:
传动比i=58.5;导程p=3mm;螺纹直径(中径)D=12(10.5);螺纹牙型半角β=15°;摩擦系数f=0.1(滚珠丝杆为0.001);轴向力F=3000N;电机功率P=10w;电机输入扭矩=120 Nmm;
计算公式(此公式也适用滚珠丝杆):
螺纹工作高度h=0.5P;
中径螺纹升角λ= arctg(p/πD)=4.86°;
当量摩擦角ρ=arctg(f/cosβ)=6°;(滚珠丝杆压力角为45°,即β=25.5°)四级齿轮传动效率η1=0.954=0.81;
丝杠和丝母传动效率η2=tgλ/tg(λ+ρ)=0.44;(参考数值=0.3)
丝杠扭距T
丝=F*(D/2)* tg(λ+ρ)=3420Nmm;
反算电机扭距T
电机=
电机输出扭距T
电机=T
丝=164 Nmm;
(193)
i*1* 2
9550P
=254 Nmm;n254
电机可提供最大推力=F*=46N;
(3948)
164
手动压紧力:3420(主轴丝杠扭矩)/2(传动比)=1710;(力臂)=40N;卡子拉断破坏试验:
不锈钢1.58吨;低碳钢1吨;
滚珠丝杆计算:
电机扭矩一定的情况下:
T12X4…….77N
T16X4……..76N
T16X5………62N
1千帕(kPa)=0.145磅力/英寸2(psi)=0.0102千克力/厘米2(kgf/cm2)=0.0098大气压(atm)粘接力=3770X0.07X8X∏X4=260kg
扭矩=260X2=520kgmm=5.2NM。

梯形丝杠标准长度计算公式

梯形丝杠标准长度计算公式

梯形丝杠标准长度计算公式梯形丝杠是一种常用的传动元件,广泛应用于机械设备中,用于将旋转运动转换为直线运动或者反之。

在设计梯形丝杠时,需要考虑到其标准长度,以确保其在使用过程中能够正常工作。

本文将介绍梯形丝杠标准长度的计算公式及其相关知识。

梯形丝杠标准长度的计算公式如下:L = ((π d) / p) (1 + (n / 2))。

其中,L为梯形丝杠的标准长度,d为丝杠的直径,p为丝杠的螺距,n为螺纹的数量。

在使用该公式进行计算时,需要注意以下几点:1. 丝杠的直径(d),直径是指丝杠的外径,通常以毫米为单位。

在实际应用中,需要根据负载大小、转速等因素来选择合适的丝杠直径。

2. 丝杠的螺距(p),螺距是指丝杠螺纹上相邻两螺纹之间的距离,通常以毫米为单位。

螺距的选择需考虑到所需的移动速度和负载大小。

3. 螺纹数量(n),螺纹数量是指丝杠上螺纹的总数,通常为奇数。

螺纹数量的选择需考虑到负载大小、转速等因素。

通过以上公式的计算,可以得到梯形丝杠的标准长度,从而在实际应用中选择合适的丝杠尺寸,以确保其正常工作。

除了计算公式外,还需要了解一些与梯形丝杠标准长度相关的知识:1. 梯形丝杠的标准长度通常是指丝杠总长度,包括螺纹部分和非螺纹部分。

在实际应用中,需要根据需要进行切割或者定制。

2. 梯形丝杠的标准长度与其工作效率、负载能力等有一定的关系。

通常情况下,标准长度越大,工作效率越高,负载能力也越大。

3. 在选择梯形丝杠时,除了考虑标准长度外,还需要考虑其材质、精度等因素。

不同的应用场景需要选择不同材质和精度的梯形丝杠。

总之,梯形丝杠的标准长度是在设计和选择梯形丝杠时需要考虑的重要因素之一。

通过上述公式的计算和相关知识的了解,可以帮助工程师和设计师在实际应用中选择合适的梯形丝杠,以确保其正常工作并满足需求。

梯形丝杠导程

梯形丝杠导程

梯形丝杠导程梯形丝杠是一种常用的机械传动元件,具有导程大、传动精度高等特点,广泛应用于各种机械设备中。

本文将以简体中文为主要表达方式,详细介绍梯形丝杠导程的相关知识,条理清晰、易于理解。

一、梯形丝杠的基本概念和结构特点梯形丝杠是一种利用三角形螺纹原理进行传动的机械元件,由螺纹母线和对应的螺纹螺距构成。

它的结构特点是母线与螺距之间的角度为60度,且螺距相等。

梯形丝杠通常由两个部分组成:螺纹母线和螺距。

其中,螺纹母线是梯形螺纹的主要部分,用于传递力和实现运动,而螺距则决定了导程的大小。

二、梯形丝杠导程的概念和计算方法梯形丝杠导程是指螺纹母线上单位长度上的螺距数,通常用毫米/转或英寸/转来表示。

导程的大小直接影响着丝杠传动系统的速度和精度。

计算梯形丝杠的导程可以通过以下公式得到:导程= π ×螺距三、梯形丝杠导程的应用领域梯形丝杠导程的大小决定了其在不同领域的应用范围。

导程小的梯形丝杠适用于需要高精度和低速运动的场合,如数控机床、印刷设备等;而导程大的梯形丝杠适用于需要高速运动和大负载的场合,如注塑机、军工设备等。

梯形丝杠广泛应用于机械制造、自动化控制和航空航天等领域。

四、梯形丝杠导程的选择和注意事项选择合适的梯形丝杠导程对于机械设备的性能和使用寿命有着重要的影响。

在选择梯形丝杠导程时,需要综合考虑运动速度、负载、刚性、精度等因素。

此外,还需要注意梯形丝杠导程的制造质量、安装和维护等方面的要求,以确保其正常运行和使用。

五、梯形丝杠导程的发展趋势随着科技的发展和工业自动化程度的提高,梯形丝杠导程的需求也在不断增加。

未来,梯形丝杠导程将在设计方面不断优化,提高传动效率和精度,同时减少摩擦损失和噪音,以满足不同工业领域对于传动系统的需求。

六、结语梯形丝杠导程作为一种重要的机械传动元件,在现代工业生产中发挥着重要作用。

了解梯形丝杠导程的基本概念和计算方法,选择合适的导程,并注意其应用领域和发展趋势,将有助于提高机械设备的传动效率和精度,推动工业自动化的发展。

梯形丝杠的计算公式

梯形丝杠的计算公式

梯形丝杠的计算公式标注:Tr-螺距*头数-旋向牙型角α=30?螺距P 由螺纹标准确定牙顶间隙ac P=1.5,5 ac=0.25;P=6,12 ac=0.5;P=14,44 ac=1外螺纹大径d 公称直径中径d2=d-0.5P小径d1=d-2h3牙高h3=0.5P+ac内螺纹大径D4=d+2ac中径D2=d2小径D1=d-P牙高H4=h3牙顶宽f=0.366P牙槽底宽w=0.366P-0.563ac螺纹升角ψ tgψ=P/πd2梯形丝杠的计算公式螺纹的一种,牙型为等腰梯形,牙型角为30。

内外螺纹以锥面贴紧不易松动。

与矩形螺纹相比,传动效率略低,但工艺性好,牙根强度高,对中性好。

如用剖分螺母,还可以调整间隙。

梯形螺纹是最常用的传动螺纹。

我国标准规定30?梯形螺纹代号用“Tr”及公称直径×螺距表示,左旋螺纹需在尺寸规格之后加注“LH”,右旋则不注出。

例如Tr36×6;Tr44×8LH等。

各基本尺寸名称,代号及计算公式如下:牙型角α,30?螺距P 由螺纹标准确定牙顶间隙ac P=1.5,5 ac=0.25;P=6,12 ac=0.5;P=14,44 ac=1外螺纹:大径d 公称直径中径d2=d-0.5P小径d1=d-2h3牙高h3=0.5P+ac内螺纹:大径D4=d+2ac中径D2=d2小径D1=d-P牙高H4=h3牙顶宽f=0.366P牙槽底宽w=0.366P-0.563ac螺纹升角ψ tgψ=P/π非精确等速传动场合可以套用以下公式计算:T1=(Ta+Tpmax+Tu)其中 T1:等速时的驱动扭矩; Ta=(Fa*I)/(2*3.14*n1); Fa:轴向负载N;Fa=F+μmg F:丝杠的轴向切削力等N; μ:导向面摩擦系数; m:移动物体重量(工作台+工件)kg; g:9.8 Tpmax:丝杠的动态摩擦扭矩上限N.cm; Tu:支撑轴承等的摩擦扭矩N.cm如果有减速机丝杠,电机扭矩=T1/减速比/减速机传动效率考虑到加速负载,惯性及扭矩裕量,请考虑乘以安全系数. 详细计算公式见:机械设计手册螺旋传动。

梯形丝杆螺纹参数

梯形丝杆螺纹参数

梯形丝杆螺纹参数
梯形丝杆是一种具有梯形截面的螺纹轴,被广泛使用于线性传动系统中,用于转换转
动运动为直线运动。

梯形丝杆通常由丝杆、螺母和支撑轴承组成,其中丝杆是最关键的组
成部分。

梯形丝杆的性能取决于其螺纹参数,因此在设计和选择梯形丝杆时,需要了解梯
形丝杆的螺纹参数。

梯形丝杆的螺纹参数主要包括梯形角、螺距、公称直径等,下面详细介绍这些参数的
含义和计算方法:
1.梯形角
梯形角是指梯形丝杆螺纹的锥角,通常记作α。

在国际标准中,常见的梯形角有5°、10°、15°、20°四种。

梯形角越大,丝杆的抗载能力越强,但密封性和摩擦力会变差。

在实际应用中,需要根据具体情况选择合适的梯形角。

2.螺距
螺距是指梯形丝杆螺纹中线上两相邻螺纹间的轴向距离,常用字母P表示。

螺距的大
小影响着丝杆的移动距离和速度,螺距越大,丝杆的移动距离越大,但速度越慢,反之则
移动距离较小但速度较快。

在实际应用中,需要根据应用要求和负载条件选择合适的螺
距。

螺距的计算公式:
P= πd/N
其中,P为螺距,d为公称直径,N为螺纹每英寸的峰数。

3.公称直径
公称直径是指梯形丝杆的螺纹最大直径,通常记作d,单位为毫米。

丝杆的直径决定
其负载能力和刚度,直径越大,抗载能力和刚度越大,但重量也相应增加。

在实际应用中,需要根据负载情况和安装空间选择合适的直径大小。

d= D-(0.6495/N)。

梯形丝杆选型计算

梯形丝杆选型计算

梯形丝杆选型计算梯形丝杆是一种常见的传动装置,广泛应用于机械设备中。

在选择梯形丝杆时,需要进行一系列的选型计算,以确保其能够满足设备的工作要求。

本文将介绍梯形丝杆选型的计算方法和步骤。

我们需要确定梯形丝杆的工作负载。

工作负载是指梯形丝杆在实际使用中所承受的力或扭矩。

根据实际需要,可以通过以下公式计算工作负载:工作负载 = 力/扭矩接下来,我们需要确定梯形丝杆的运动参数。

运动参数包括线速度、进给速度和运动时间。

线速度是指梯形丝杆上的螺纹母线的运动速度,可以通过以下公式计算:线速度 = 进给速度 / 螺距进给速度是指螺杆的运动速度,可以根据设备的工作要求确定。

而螺距是指螺纹母线上相邻两螺纹的距离,是梯形丝杆的重要参数之一。

运动时间是指梯形丝杆完成一次运动所需的时间,可以通过以下公式计算:运动时间 = 运动距离 / 进给速度运动距离是指螺纹母线在一次运动中所移动的距离,可以根据设备的工作要求确定。

确定了工作负载和运动参数后,我们还需要考虑梯形丝杆的选型参数。

选型参数包括螺距、螺杆直径和螺纹类型。

螺距是指螺纹母线上相邻两螺纹的距离,它直接影响到梯形丝杆的进给速度和力矩传递能力。

一般来说,螺距越大,进给速度越快,但力矩传递能力越低。

螺杆直径是指梯形丝杆螺纹的直径,它直接影响到梯形丝杆的承载能力。

一般来说,螺杆直径越大,承载能力越高。

螺纹类型主要有三种:矩形螺纹、三角螺纹和圆弧螺纹。

矩形螺纹具有承载能力高、传动效率高的优点,但摩擦力大;三角螺纹具有摩擦力小、传动效率高的优点,但承载能力较低;圆弧螺纹则取两者之间的折衷。

通过以上的选型计算,我们可以得到梯形丝杆的选型参数。

根据选型参数,我们可以选择合适的梯形丝杆,并进行进一步的设计。

需要注意的是,在进行梯形丝杆选型计算时,还需要考虑其他因素,如安全系数、工作环境、使用寿命等。

这些因素也会对梯形丝杆的选型和设计产生影响,需要综合考虑。

梯形丝杆选型计算是一项复杂而重要的工作。

梯形螺纹计算公式实例

梯形螺纹计算公式实例

梯形螺纹计算公式实例梯形螺纹是一种常见的机械连接元件,广泛应用于机械设备和工程结构中。

在工程设计和制造过程中,对梯形螺纹的计算和设计是非常重要的。

本文将介绍梯形螺纹的计算公式,并通过实例进行详细说明。

梯形螺纹的基本参数包括螺距、螺纹角、螺纹高度等。

在进行梯形螺纹的计算时,需要根据这些参数来确定螺纹的尺寸和性能。

下面将分别介绍梯形螺纹的计算公式及其实例。

1. 螺距的计算公式。

梯形螺纹的螺距是指相邻两螺纹峰顶之间的距离,通常用P表示。

螺距的计算公式如下:P = π d / tan(α)。

其中,d为螺纹直径,α为螺纹角。

例如,当螺纹直径d=20mm,螺纹角α=30°时,可通过上述公式计算得到螺距P=36.63mm。

2. 螺纹高度的计算公式。

梯形螺纹的螺纹高度是指螺纹的顶部到底部的距离,通常用H表示。

螺纹高度的计算公式如下:H = P / (2 tan(α))。

例如,当螺距P=36.63mm,螺纹角α=30°时,可通过上述公式计算得到螺纹高度H=31.80mm。

3. 螺纹公称直径的计算公式。

梯形螺纹的公称直径是指螺纹的基本直径,通常用d表示。

螺纹公称直径的计算公式如下:d = D 0.64952 P。

其中,D为公称直径。

例如,当公称直径D=20mm,螺距P=36.63mm时,可通过上述公式计算得到螺纹公称直径d=17.57mm。

4. 螺纹的剖面尺寸的计算公式。

梯形螺纹的剖面尺寸包括螺纹峰高、螺纹谷深等参数。

这些参数的计算公式较为复杂,一般需要借助专业的螺纹标准或软件来进行计算。

通过上述计算公式的实例,我们可以清晰地了解梯形螺纹的计算方法。

在实际工程中,对梯形螺纹的计算和设计需要综合考虑材料、载荷、工作环境等多方面因素,以确保螺纹连接的可靠性和稳定性。

除了上述基本参数的计算外,还需要对螺纹的强度、密封性、耐磨性等性能进行评估和计算。

这些计算公式和方法需要结合具体的工程要求和实际情况进行综合分析和计算。

梯形丝杠螺母内径计算公式

梯形丝杠螺母内径计算公式

梯形丝杠螺母内径计算公式梯形丝杠螺母是一种常用于工业机械设备中的传动元件,其内径的大小对于螺母的性能和使用效果有着重要的影响。

因此,了解梯形丝杠螺母内径的计算公式对于工程师和设计师来说是非常重要的。

本文将介绍梯形丝杠螺母内径的计算公式,并探讨其在实际工程设计中的应用。

梯形丝杠螺母内径的计算公式可以通过以下步骤来推导得出。

首先,我们需要了解梯形丝杠螺母的基本结构和工作原理。

梯形丝杠螺母由螺纹和螺母两部分组成,螺纹的形状为梯形,因此得名梯形丝杠螺母。

在工作时,螺纹和螺母之间的摩擦力会产生转动和推移的力,从而实现力的传递和运动控制。

在计算梯形丝杠螺母内径时,我们需要考虑以下几个因素:螺纹的螺距、螺纹的直径、螺纹的压力角、材料的强度和使用条件等。

根据这些因素,我们可以得出梯形丝杠螺母内径的计算公式如下:内径 = (螺纹直径螺距)/2 tan(压力角)。

其中,内径表示梯形丝杠螺母的内径,螺纹直径表示螺纹的外径,螺距表示螺纹的螺距,压力角表示螺纹的压力角。

这个公式可以帮助工程师和设计师在设计梯形丝杠螺母时,快速准确地计算出螺母的内径,从而满足工程需求。

在实际工程设计中,梯形丝杠螺母内径的计算公式具有重要的应用价值。

首先,通过计算梯形丝杠螺母的内径,可以确定螺母的尺寸和结构,从而满足工程设计的要求。

其次,通过计算梯形丝杠螺母的内径,可以评估螺母的承载能力和使用寿命,从而保证设备的安全性和可靠性。

此外,通过计算梯形丝杠螺母的内径,可以优化螺母的设计,提高其性能和效率。

除了梯形丝杠螺母内径的计算公式外,工程师和设计师在实际工程设计中还需要考虑其他因素,如材料的选择、表面处理、安装方式等。

这些因素都会对梯形丝杠螺母的性能和使用效果产生重要影响,因此需要进行综合考虑和分析。

总之,梯形丝杠螺母内径的计算公式是工程设计中的重要工具,可以帮助工程师和设计师快速准确地计算出螺母的内径,满足工程需求。

在实际工程设计中,工程师和设计师需要综合考虑各种因素,优化螺母的设计,提高其性能和效率。

梯形螺纹直径与螺距

梯形螺纹直径与螺距
2 14 16 17 19 21 23 24 26 28 30 31 33 35 37 38 40 42
注:1.本标准规定了一般用途梯形基本牙型,公称直径为8~300mm(本表仅摘录8~50mm 2.应优先选用第一系列的直径。 3.在每一个人直径所对应的诸螺距中,本表仅摘录应优选用的螺距和相应的基本尺寸。
梯形螺纹螺距梯形螺纹公称直径梯形螺纹梯形螺纹画法梯形螺纹基本尺寸梯形螺纹标准梯形螺纹公差梯形螺纹标注内梯形螺纹梯形螺纹自锁
GB/T 5796.1~5796.3-2005 公称直径d 第一系列 第二系列 8 9 10 11 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 螺距P 中径d2=D2 大径D4 d3 1.5 7.25 8.3 2 8 9.5 2 9 10.5 2 10 11.5 3 10.5 12.5 3 12.5 14.5 4 14 16.5 4 16 18.5 4 18 20.5 5 19.5 22.5 5 21.5 24.5 5 23.5 26.5 5 25.5 28.5 6 27 31 6 29 33 6 31 35 6 33 37 7 34.5 39 7 36.5 41 7 38.5 43 7 40.5 45 8 42 47 8 44 49 8 46 51 小径 D1 6.2 6.5 7.5 8.5 8.5 10.5 11.5 13.5 15.5 16.5 18.5 20.5 22.5 23 25 27 29 30 32 34 36 37 39 41
标记示例 公称直径为40mm,螺距为7mm,右旋的单线梯形螺纹:Tr40X7 公称直径为40mm,导程为14mm,螺距为7mm,,左旋的双线梯形螺纹:Tr40X14(P7)

梯形丝杠设计计算公式及三针法测量Excel表

梯形丝杠设计计算公式及三针法测量Excel表

梯形丝杠设计计算公式及三针法测量Excel表作者:蓝扳手
一、螺母材料
一般我们希望梯形丝杠螺母有以下性质
1)具有优异的耐磨性和良好的磨合性
2)有足够的抗压强度和疲劳抗力
3)有一定的朔性和韧性
4)有良好的导热性,低的膨胀系数,特殊情况需要一定的耐蚀性
螺母材料以铸锡磷青铜ZQSn10-1最为耐磨,用于5,6级精度螺母
其次是铸锡锌铅青铜ZQSn6-6-3
再次是无锡青铜,如铸铝铁青铜ZQAL9-4,用于7级精度一下且低速螺母
为了提高螺母的使用性能重型设备上常采用离心浇铸锡青铜螺母,外面钢套,里层梯形螺纹离
心浇铸
下图为一典型离心浇铸螺母画法,大家参考。

除了以上常用材料还有锌铝合金等
新的还有混合稀土元素的锌合金压铸螺母等,主要应用于
陶瓷机械行业,材料中采用稀土元素,大大的提高了耐磨性和强度。

二、螺母中经的确定
梯形滑动丝杠的主要失效形式是磨损,因此应该以耐磨性的计算来决定丝杠的中经;
或者由机械的结构来决定丝杠的中经后,再进行耐磨性的核算;
对于细长且受压的丝杠,还要核算其压杆稳定性;
对于精密传动的丝杠,要核算其轴向刚度;
一般不需要进行强度的核算,只有在载荷很大时才需进行强度的核算;
耐磨性的计算
螺纹工作面上单位压力P的大小,直接影响丝杠磨损的速度。

应限制工作面上的单位压力,确保
丝杠的
耐磨性,由耐磨性决定丝杠中经dz的公式为
三,其他相关资料
四,三针法测量中经Excel表。

梯形螺纹小径计算公式

梯形螺纹小径计算公式

梯形螺纹小径计算公式
梯形螺纹小径计算公式
1. 梯形螺纹小径公式简介
梯形螺纹小径是指螺纹锥管螺纹螺距逐渐变大形成的螺纹结构。

在设计和制造过程中,需要一些计算公式来确定梯形螺纹小径的相关
参数。

2. 梯形螺纹小径计算公式列表
以下是一些常用的梯形螺纹小径计算公式:
•计算梯形螺纹小径:梯形螺纹小径可以通过以下公式计算:
d小=d大−P
其中,d小为梯形螺纹小径,d大为梯形螺纹大径,P 为螺距。

•计算梯形螺纹最大径:梯形螺纹最大径可以通过以下公式计算:
d最大=d小+P
其中,d最大为梯形螺纹最大径,d小为梯形螺纹小径,P为螺距。

•计算梯形螺纹高度:梯形螺纹高度可以通过以下公式计算:
ℎ=√3
2
×P
其中,ℎ为梯形螺纹高度,P为螺距。

3. 示例说明
以一个梯形螺纹锥管为例,其大径为30mm,螺距为2mm。

根据上述公式,可以计算出梯形螺纹小径、梯形螺纹最大径和梯形螺纹高度的值。

•计算梯形螺纹小径:
d小=30mm−2mm=28mm
•计算梯形螺纹最大径:
d最大=28mm+2mm=30mm
•计算梯形螺纹高度:
ℎ=√3
2
×2mm≈mm
通过上述计算,我们得到了梯形螺纹小径为28mm,梯形螺纹最大径为30mm,梯形螺纹高度约为。

以上就是梯形螺纹小径的相关计算公式及示例说明。

请在实际设计和制造过程中根据具体需求进行适当调整和应用。
