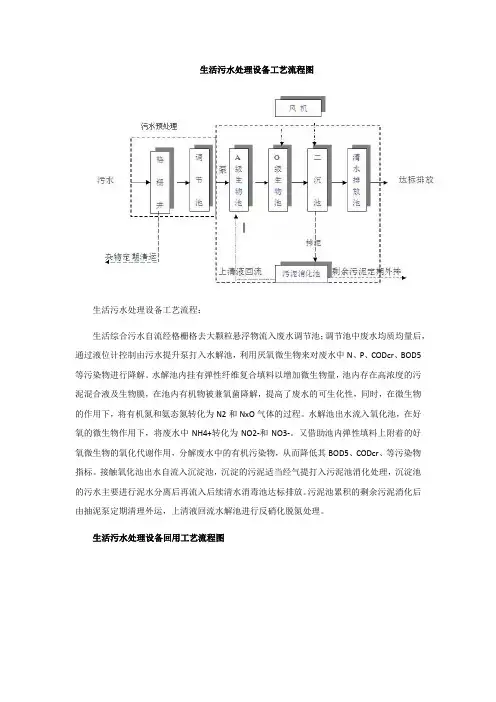

生活污水处理设备工艺流程图
生活污水处理设备工艺流程图生活污水处理设备工艺流程：生活综合污水自流经格栅格去大颗粒悬浮物流入废水调节池；调节池中废水均质均量后，通过液位计控制由污水提升泵打入水解池，利用厌氧微生物来对废水中N、P、CODcr、BOD5等污染物进行降解。
水解池内挂有弹性纤维复合填料以增加微生物量，池内存在高浓度的污泥混合液及生物膜，在池内有机物被兼氧菌降解，提高了废水的可生化性，同时，在微生物的作用下，将有机氮和氨态氮转化为N2和NxO气体的过程。
水解池出水流入氧化池，在好氧的微生物作用下，将废水中NH4+转化为NO2-和NO3-。
又借助池内弹性填料上附着的好氧微生物的氧化代谢作用，分解废水中的有机污染物，从而降低其BOD5、CODcr、等污染物指标。
接触氧化池出水自流入沉淀池，沉淀的污泥适当经气提打入污泥池消化处理，沉淀池的污水主要进行泥水分离后再流入后续清水消毒池达标排放。
污泥池累积的剩余污泥消化后由抽泥泵定期清理外运，上清液回流水解池进行反硝化脱氮处理。
生活污水处理设备回用工艺流程图生活污水处理设备回用工艺流程：生活污水井排水管网排入生活污水处理站，先经粗格栅去除大块的杂物，然后进入集水井。
集水井内配置抗堵塞污水泵，泵出水进入细格栅和沉砂池，通过细格栅去除小的悬浮物和砂粒，可以减轻后续处理负荷，同时避免悬浮物对MBR膜组件的不利影响，然后污水进入调节池内进行水质和水量的调节。
进入专门设计的MBR系统，污水在曝气好氧区及厌氧缺氧区完成有机物和氨氮的去除。
曝气装置将采用微孔曝气器。
曝气池后是膜池,污染物在膜池内进一步降解，通过膜分离出水,产水直接达到回用水标准，膜池浓缩液通过混合液循环泵循环回到前面的厌氧区保持其污泥浓度。
由MBR出水经紫外消毒设备后直接达到再生水指标，再经回用水池及回用水泵外输回用。
污泥排入污泥池，通过进泥螺杆泵输送至污泥压滤机，产生的污水直接排到厂区污水管网，泥饼外运。

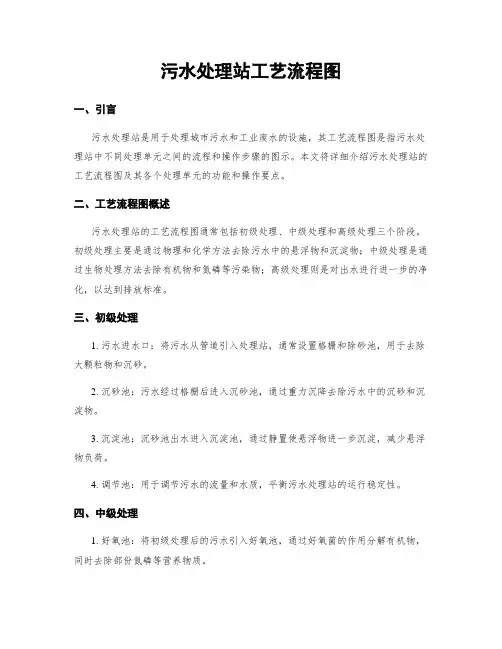

污水处理站工艺流程图
污水处理站工艺流程图一、引言污水处理站是用于处理城市污水和工业废水的设施，其工艺流程图是指污水处理站中不同处理单元之间的流程和操作步骤的图示。
本文将详细介绍污水处理站的工艺流程图及其各个处理单元的功能和操作要点。
二、工艺流程图概述污水处理站的工艺流程图通常包括初级处理、中级处理和高级处理三个阶段。
初级处理主要是通过物理和化学方法去除污水中的悬浮物和沉淀物；中级处理是通过生物处理方法去除有机物和氮磷等污染物；高级处理则是对出水进行进一步的净化，以达到排放标准。
三、初级处理1. 污水进水口：将污水从管道引入处理站，通常设置格栅和除砂池，用于去除大颗粒物和沉砂。
2. 沉砂池：污水经过格栅后进入沉砂池，通过重力沉降去除污水中的沉砂和沉淀物。
3. 沉淀池：沉砂池出水进入沉淀池，通过静置使悬浮物进一步沉淀，减少悬浮物负荷。
4. 调节池：用于调节污水的流量和水质，平衡污水处理站的运行稳定性。
四、中级处理1. 好氧池：将初级处理后的污水引入好氧池，通过好氧菌的作用分解有机物，同时去除部份氮磷等营养物质。
2. 好氧池出水进入二沉池：好氧池出水经过沉淀池去除残留的悬浮物和生物絮凝物。
3. 混凝剂投加：在二沉池中加入混凝剂，促使悬浮物和絮凝物更好地沉淀。
4. 污泥回流：将二沉池中的一部份污泥回流到好氧池，增加好氧池内的微生物种群，提高有机物的去除效果。
五、高级处理1. 厌氧池：好氧池出水进入厌氧池，通过厌氧菌的作用去除残留的有机物和氮磷等营养物质。
2. 厌氧池出水进入三沉池：厌氧池出水经过沉淀池去除残留的悬浮物和生物絮凝物。
3. 混凝剂投加：在三沉池中加入混凝剂，促使悬浮物和絮凝物更好地沉淀。
4. 污泥浓缩：将三沉池中的污泥通过浓缩设备进行脱水，减少污泥的体积和处理成本。
5. 出水消毒：对处理后的水进行消毒，常用的消毒方法包括紫外线消毒和氯消毒。
六、出水处理1. 出水管道：将处理后的水排放到河流、湖泊或者进行进一步的利用。

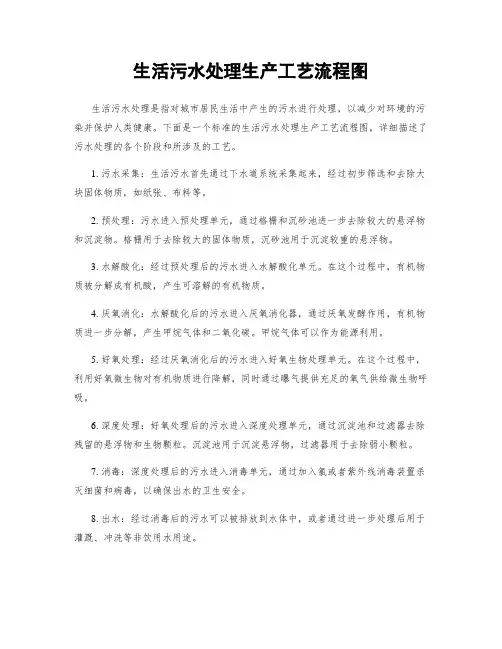

生活污水处理生产工艺流程图
生活污水处理生产工艺流程图生活污水处理是指对城市居民生活中产生的污水进行处理，以减少对环境的污染并保护人类健康。
下面是一个标准的生活污水处理生产工艺流程图，详细描述了污水处理的各个阶段和所涉及的工艺。
1. 污水采集：生活污水首先通过下水道系统采集起来，经过初步筛选和去除大块固体物质，如纸张、布料等。
2. 预处理：污水进入预处理单元，通过格栅和沉砂池进一步去除较大的悬浮物和沉淀物。
格栅用于去除较大的固体物质，沉砂池用于沉淀较重的悬浮物。
3. 水解酸化：经过预处理后的污水进入水解酸化单元。
在这个过程中，有机物质被分解成有机酸，产生可溶解的有机物质。
4. 厌氧消化：水解酸化后的污水进入厌氧消化器，通过厌氧发酵作用，有机物质进一步分解，产生甲烷气体和二氧化碳。
甲烷气体可以作为能源利用。
5. 好氧处理：经过厌氧消化后的污水进入好氧生物处理单元。
在这个过程中，利用好氧微生物对有机物质进行降解，同时通过曝气提供充足的氧气供给微生物呼吸。
6. 深度处理：好氧处理后的污水进入深度处理单元，通过沉淀池和过滤器去除残留的悬浮物和生物颗粒。
沉淀池用于沉淀悬浮物，过滤器用于去除弱小颗粒。
7. 消毒：深度处理后的污水进入消毒单元，通过加入氯或者紫外线消毒装置杀灭细菌和病毒，以确保出水的卫生安全。
8. 出水：经过消毒后的污水可以被排放到水体中，或者通过进一步处理后用于灌溉、冲洗等非饮用水用途。
以上是一个标准的生活污水处理生产工艺流程图，每一个阶段都有相应的工艺步骤和设备。
这个流程图可以作为生活污水处理厂的参考，根据实际情况进行调整和优化。
通过科学有效的处理工艺，可以将生活污水转化为对环境影响较小的水资源，实现环境保护和可持续发展的目标。
生活污水处理站工艺流程图及简介
生活污水处理站工艺流程图及简介生活污水处理站工艺流程图及简介一、引言生活污水处理站是为了处理城市、乡村等地区产生的生活污水而建立的。
本文将详细介绍生活污水处理站的工艺流程图及其简介，以帮助读者更好地了解该工艺流程，为污水处理工作提供参考。
二、工艺流程图生活污水处理站的工艺流程如下所示：1、集水：将生活污水通过排水管道引入处理站。
2、预处理：对生活污水进行初步处理，包括去除大部分固体废物、悬浮物和可溶性有机物。
3、沉淀池：将预处理后的污水引入沉淀池，通过沉淀作用去除污水中的悬浮物和沉淀物。
4、厌氧处理：将沉淀后的污水引入厌氧处理池，在无氧条件下，有机物被厌氧菌分解产生气体和有机酸。
5、好氧处理：将厌氧处理后的污水引入好氧处理池，通过好氧菌的作用继续分解有机酸和氧化其他有机物。
6、溶解氧供给：为好氧处理提供溶解氧，以促进好氧菌的活性和有机物的分解。
7、污泥处理：将好氧处理后产生的污泥进行处理，包括浓缩、脱水等工艺，以减少污泥体积。
8、出水处理：经过上述处理后，污水得到进一步净化，达到国家排放标准要求的出水。
三、附件本文档涉及的附件如下：1、生活污水处理站工艺流程图附件附件中包含了详细的生活污水处理站工艺流程图，供读者更直观地了解工艺流程。
2、污水处理相关法律名词及注释附件附件中包含了与污水处理相关的法律名词及其解释，帮助读者更好地理解相关法律法规。
四、法律名词及注释本文涉及的法律名词及注释如下：1、污水处理站：按照国家规定，进行污水处理的设施。
2、生活污水：包括家庭、办公楼、学校等单位产生的污水，主要含有有机物、悬浮物等。
3、排放标准：国家对污水处理后的排放水质要求的规定。
4、沉淀：污水中悬浮物和沉淀物通过重力作用逐渐下沉至污水底部。
5、厌氧菌：在无氧条件下能够分解有机物的微生物。
6、好氧菌：在有氧条件下能够分解有机物的微生物。
7、溶解氧：水中溶解的氧气，对好氧菌的生长和有机物的分解起重要作用。
五、结束语通过本文的介绍，大家对生活污水处理站的工艺流程图及其简介有了更深入的了解。
生活污水处理工艺流程图
生活污水处理工艺流程图一、引言生活污水处理工艺是指对城市居民生活中产生的污水进行处理，以减少对环境的污染，保护水资源。
本文将详细介绍生活污水处理的工艺流程图及其各个步骤。
二、生活污水处理工艺流程图以下是一种常见的生活污水处理工艺流程图：1. 原水进水口：将生活污水引入处理系统。
2. 机械格栅：通过格栅去除污水中的大颗粒杂物，如纸张、布料等。
3. 沉砂池：污水通过沉砂池，使沉积的沙子和石块沉淀到池底。
4. 水解酸化池：将污水引入水解酸化池，通过厌氧菌的作用，将有机物质分解为有机酸。
5. 好氧生化池：将水解酸化池的污水引入好氧生化池，通过好氧菌的作用，进一步分解有机酸，减少有机物质的含量。
6. 沉淀池：将好氧生化池的污水引入沉淀池，通过重力沉淀，使污水中的悬浮物沉淀到池底。
7. 植物滤池：将沉淀池的污水引入植物滤池，通过植物的吸收和生物降解作用，进一步净化水质。
8. 消毒池：将植物滤池的污水引入消毒池，使用消毒剂进行消毒，杀灭残留的细菌和病毒。
9. 出水口：处理后的污水达到国家排放标准，可安全排入水体或者进行再利用。
三、各个步骤的详细描述1. 原水进水口：生活污水从管道进入处理系统，通过流量计控制进水量，确保处理系统的稳定运行。
2. 机械格栅：污水通过机械格栅，格栅间距根据需要可调，以去除大颗粒杂物。
格栅上方设置清污机构，定期清理堆积在格栅上的杂物。
3. 沉砂池：污水进入沉砂池后，由于流速减慢，使沉积的沙子和石块沉淀到池底。
定期清理沉淀池，防止阻塞。
4. 水解酸化池：污水从沉砂池引入水解酸化池，水解酸化池内维持厌氧环境，有机物质通过厌氧菌的作用分解为有机酸。
控制水解酸化池的温度、PH值等参数，以促进菌群的生长和有机物的分解。
5. 好氧生化池：水解酸化池的污水引入好氧生化池，通过好氧菌的作用，进一步分解有机酸，减少有机物质的含量。
控制好氧生化池的温度、DO值等参数，以提供适宜的生物环境。
6. 沉淀池：好氧生化池的污水进入沉淀池，通过重力沉淀，使污水中的悬浮物沉淀到池底。

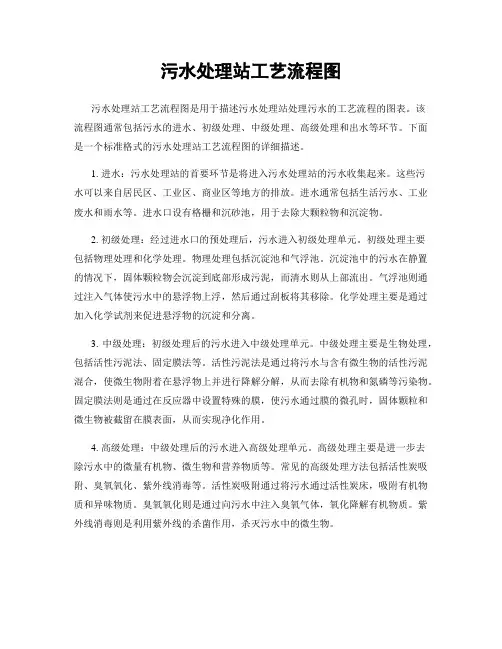

污水处理站工艺流程图
污水处理站工艺流程图污水处理站工艺流程图是用于描述污水处理站处理污水的工艺流程的图表。
该流程图通常包括污水的进水、初级处理、中级处理、高级处理和出水等环节。
下面是一个标准格式的污水处理站工艺流程图的详细描述。
1. 进水：污水处理站的首要环节是将进入污水处理站的污水收集起来。
这些污水可以来自居民区、工业区、商业区等地方的排放。
进水通常包括生活污水、工业废水和雨水等。
进水口设有格栅和沉砂池，用于去除大颗粒物和沉淀物。
2. 初级处理：经过进水口的预处理后，污水进入初级处理单元。
初级处理主要包括物理处理和化学处理。
物理处理包括沉淀池和气浮池。
沉淀池中的污水在静置的情况下，固体颗粒物会沉淀到底部形成污泥，而清水则从上部流出。
气浮池则通过注入气体使污水中的悬浮物上浮，然后通过刮板将其移除。
化学处理主要是通过加入化学试剂来促进悬浮物的沉淀和分离。
3. 中级处理：初级处理后的污水进入中级处理单元。
中级处理主要是生物处理，包括活性污泥法、固定膜法等。
活性污泥法是通过将污水与含有微生物的活性污泥混合，使微生物附着在悬浮物上并进行降解分解，从而去除有机物和氮磷等污染物。
固定膜法则是通过在反应器中设置特殊的膜，使污水通过膜的微孔时，固体颗粒和微生物被截留在膜表面，从而实现净化作用。
4. 高级处理：中级处理后的污水进入高级处理单元。
高级处理主要是进一步去除污水中的微量有机物、微生物和营养物质等。
常见的高级处理方法包括活性炭吸附、臭氧氧化、紫外线消毒等。
活性炭吸附通过将污水通过活性炭床，吸附有机物质和异味物质。
臭氧氧化则是通过向污水中注入臭氧气体，氧化降解有机物质。
紫外线消毒则是利用紫外线的杀菌作用，杀灭污水中的微生物。
5. 出水：经过高级处理后，污水变为出水，也称为处理水或者回用水。
出水可以通过管道排放到水体中，也可以作为灌溉水或者工业用水进行回用。
出水需要经过出水口的监测和调节，确保出水符合相关的水质标准和环境要求。
以上是一个标准格式的污水处理站工艺流程图的详细描述。
3生活污水处理流程图
（2）生活污水项目聘用职员80人，均不住厂，不设食堂，年工作时间300天，调试期间生活用水量为4t/d （年用水量1200t ），生活污水产生量为3.6t/d （年污水产生量1080t）。
生活污水经三级化粪池预处理后纳入南安市污水处理厂集中处理。
图4-3生活污水处理流程图表4-1废水的排放及治理情况一览表废水类别来源污染物种类排放规律排放量治理设施排放去向水帘柜废水净化喷漆废气产生废水COD 、BOD 、SS 、色度间断/循环水池循环回用，定期更换冷却废水热处理冷却废水/连续/冷却水池循环回用清洗废水部分工件清洗废水COD 、BOD 、SS 、石油类间断/水池循环使用生活污水职工生活废水COD 、BOD 、氨氮、SS间断/三级化粪池南安市污水处理厂集中处理图4-4冷却池4.1.2废气项目运营期废气主要为燃料废气、淬火油烟、喷砂粉尘、焊接烟尘和喷漆及泡漆废气。
（1）燃料废气项目回火炉采用天然气燃烧供热。
天然气燃烧过程会产生烟尘、二氧化硫和氮氧化物，尾气通过1#排气筒排放。
燃料废气处理工艺流程图见图4-5，排气筒见图4-6。
（2）淬火油烟在调质过程中，高温工件置于淬火油中冷却淬火会产生淬火油烟，淬火油烟拟经管道集中收集后采用油烟净化器处理，再汇同燃料废气通过1#排气筒排放。
淬火油烟处理工艺流程图见图4-5，废气处理见图4-6。
图4-5燃料废气、淬火油烟处理工艺流程图图4-6油烟净化器及排气筒（3）喷砂粉尘铸件需用抛丸机和喷砂机清理或强化表面，该设备密闭作业，喷砂过程会产生粉尘。
喷砂粉尘经的除尘设施处理后通过2#排气筒排放。
喷砂粉尘处理工艺流程图见图4-7。
图4-7喷砂粉尘处理工艺流程图（4）焊接烟尘项目部分钢材焊接时会产生焊接烟尘。
项目采用焊接烟尘净化器处理生产过程产生的焊烟，焊烟经净化处理后可通过四周窗户排出室外，呈无组织排放。
焊接烟尘处理工艺流程见图4-8，集尘设施见图4-9。
图4-8焊接烟尘排放流程图4-9焊接烟尘处理设施（5）喷漆及泡漆废气项目喷漆及泡漆过程会产生的有机废气，主要为非甲烷总烃、甲醛、甲苯、二甲苯、苯系物、乙酸丁酯、颗粒物。
生活污水处理工艺流程图
生活污水处理工艺流程图一、引言生活污水处理是指将城市或者农村居民生活中产生的污水进行处理，以达到排放标准或者再利用的目的。
本文将详细介绍生活污水处理的工艺流程图及其各个环节的处理方式。
二、工艺流程图生活污水处理的工艺流程图主要包括预处理、初级处理、中级处理和高级处理四个阶段。
1. 预处理阶段预处理阶段主要是对生活污水进行初步的物理处理，以去除大颗粒物质和沉淀物。
具体步骤如下：1.1 污水采集：将生活污水通过管道系统采集到处理厂。
1.2 筛网过滤：通过筛网过滤，去除污水中较大的悬浮物和固体颗粒。
1.3 沉砂池：将筛网过滤后的污水进入沉砂池，通过重力沉降将沉淀物分离出来。
2. 初级处理阶段初级处理阶段主要是通过物理和生化的方法去除污水中的悬浮物、悬浮有机物和部份溶解有机物。
具体步骤如下：2.1 沉淀池：将预处理后的污水进入沉淀池，利用重力沉降将悬浮物和悬浮有机物沉淀到污泥池中。
2.2 气浮池：通过注入气体产生气泡，使悬浮物和悬浮有机物浮起来，然后通过刮板机将其从水体中移除。
2.3 活性污泥法：将气浮池处理后的水体进入活性污泥池，通过微生物的作用降解有机物，然后将沉淀后的污泥分离出来。
3. 中级处理阶段中级处理阶段主要是通过生物处理的方法进一步去除污水中的有机物和氮、磷等营养物质。
具体步骤如下：3.1 好氧处理池：将初级处理后的水体进入好氧处理池，通过好氧微生物的作用，将有机物进一步降解。
3.2 曝气池：通过曝气系统提供充足的氧气，促进好氧微生物的生长和代谢，加快有机物的降解速度。
3.3 沉淀池：将曝气池处理后的水体进入沉淀池，通过重力沉降将生物污泥分离出来。
4. 高级处理阶段高级处理阶段主要是通过进一步的物理、化学和生物处理，去除污水中的微量有机物、微量无机物和微生物。
具体步骤如下：4.1 活性炭吸附：将中级处理后的水体通过活性炭床进行吸附，去除微量有机物和微量无机物。
4.2 消毒：使用紫外线或者氯等消毒剂对水体进行消毒，杀灭残留的微生物。
生活污水处理工艺流程图
生活污水处理工艺流程图一、引言生活污水处理是为了减少污水对环境的污染，保护水资源而进行的一系列工艺流程。
本文将详细介绍生活污水处理的工艺流程图及其各个环节的处理方法和技术。
二、工艺流程图生活污水处理的工艺流程图如下：1. 初级处理初级处理主要是通过物理和化学方法去除大颗粒悬浮物和沉淀物。
具体步骤包括：- 粗格栅：用于去除大颗粒悬浮物和固体废物。
- 细格栅：用于去除较小颗粒的悬浮物。
- 沉砂池：通过重力沉淀去除沉淀物。
2. 次级处理次级处理是对初级处理后的水进行进一步的处理，以去除有机物和氮、磷等营养物质。
具体步骤包括：- 活性污泥法：通过添加活性污泥来降解有机物。
- 厌氧消化池：将有机物进一步降解，产生沼气。
- 氧化沟：通过氧化作用去除氮、磷等营养物质。
3. 高级处理高级处理主要是对次级处理后的水进行深度处理，以达到排放标准。
具体步骤包括：- 活性炭吸附：通过活性炭吸附去除有机物和微量污染物。
- 膜分离技术：利用微孔膜或反渗透膜去除溶解性有机物和微生物。
- 紫外线消毒：利用紫外线照射杀灭细菌和病毒。
4. 深度处理深度处理主要是为了进一步提高水质，使其达到再利用的标准。
具体步骤包括：- 活性炭滤池：通过活性炭吸附去除有机物和余氯。
- 逆渗透膜：利用高压将水通过逆渗透膜，去除溶解性盐类和微生物。
- 离子交换：通过离子交换剂去除水中的离子。
5. 余氯处理为了保证处理后的水质量，在最后一道工艺中需要添加适量的余氯进行消毒，杀灭残留的细菌和病毒。
三、数据示例以下是一个示例数据，用于说明生活污水处理工艺流程的效果：1. 初级处理后的水质数据：- 悬浮物去除率：90%- 沉淀物去除率：80%2. 次级处理后的水质数据：- 有机物去除率：85%- 氮、磷去除率：70%3. 高级处理后的水质数据：- 有机物去除率：95%- 微量污染物去除率：90%4. 深度处理后的水质数据：- 溶解性盐类去除率：99%- 微生物去除率：99.9%通过以上数据可以看出，生活污水处理工艺流程能够有效去除污水中的悬浮物、沉淀物、有机物和微生物等污染物，使处理后的水质达到再利用的标准。
生活污水处理生产工艺流程图
生活污水处理生产工艺流程图一、引言生活污水处理是指对城市和农村居民生活中产生的污水进行处理，以去除其中的污染物质，保护环境和人类健康。
本文将详细介绍生活污水处理的生产工艺流程图。
二、工艺流程图以下是一种常见的生活污水处理工艺流程图，具体步骤如下：1. 污水采集和初步处理生活污水首先通过下水道系统采集起来，然后进入初步处理单元。
在这一步骤中，污水经过格栅过滤，去除大颗粒物和固体废物。
接下来，污水进入沉砂池，通过重力沉淀去除悬浮物。
2. 活性污泥法处理经过初步处理的污水进入活性污泥法处理单元。
在这一步骤中，污水与含有微生物的活性污泥接触，微生物通过吸附、吸收和降解的方式去除有机物和氮磷等污染物。
处理后的污水进入沉淀池，沉淀池中的污泥会沉淀下来，一部份被回流到活性污泥池中继续处理，另一部份被抽出作为污泥处理。
3. 深度处理经过活性污泥法处理的污水仍然含有一定的污染物，需要进行深度处理。
深度处理主要包括生物滤池和河道净化。
生物滤池通过生物膜的附着和微生物的作用，进一步去除有机物和氮磷等污染物。
河道净化则是将处理后的污水排放到河道中，通过河道的自净作用进一步去除污染物。
4. 消毒经过深度处理的污水需要进行消毒，以杀灭其中的病原微生物。
常用的消毒方法包括氯消毒、紫外线消毒等。
5. 污泥处理在整个生活污水处理过程中产生的污泥需要进行处理。
常见的污泥处理方法包括厌氧消化、压滤、焚烧等。
6. 出水处理和回用经过上述处理步骤后，污水得到了有效的处理，可以达到排放标准。
但为了更好地保护环境和节约资源，可以对处理后的水进行进一步处理，以实现回用。
常见的出水处理方法包括反渗透、紫外线消毒等。
三、数据示例以下是一个示例数据，用以说明生活污水处理工艺流程的效果：1. 污水处理前COD（化学需氧量）：250 mg/LBOD（生化需氧量）：150 mg/L氨氮：30 mg/L总磷：5 mg/L总氮：40 mg/L2. 污水处理后COD：30 mg/LBOD：10 mg/L氨氮：5 mg/L总磷：0.5 mg/L总氮：10 mg/L通过上述数据可以看出，经过生活污水处理工艺流程，污水中的有机物、氨氮、总磷和总氮等污染物得到了显著去除，达到了排放标准。
污水处理站工艺流程图
污水处理站工艺流程图引言概述：污水处理站是用于处理城市污水的重要设施，它通过一系列工艺流程将污水中的有害物质去除，使污水得以净化后排放。
本文将详细介绍污水处理站的工艺流程图，包括预处理、初级处理、中级处理、高级处理和消毒五个部分。
一、预处理1.1 污水进站：污水从城市排水管网进入处理站，通过网格栅和格栅机进行初步过滤，去除大颗粒杂质。
1.2 沉砂池：经过初步过滤后的污水进入沉砂池，利用重力作用使沉降下来的沙子和砂石沉入池底，净化水质。
1.3 调节池：为了稳定进水水质和流量，污水经过沉砂池后进入调节池，通过搅拌和沉淀作用，调节污水的水质和流量。
二、初级处理2.1 气浮池：经过调节池后的污水进入气浮池，通过注入大量细小气泡，使悬浮物沉降并浮起，进一步去除悬浮物。
2.2 沉淀池：气浮池去除悬浮物后的污水进入沉淀池，通过重力沉降使污水中的污泥沉入池底，净化水质。
2.3 污泥处理：沉淀池中沉积的污泥经过集水、浓缩和脱水等步骤，处理后可作为肥料或填埋处理。
三、中级处理3.1 好氧处理：初级处理后的污水进入好氧处理池，通过加入氧气和好氧微生物，降解有机物，减少污水中的悬浮物和有机物含量。
3.2 好氧池：好氧处理后的污水进入好氧池，通过搅拌和曝气作用，加速微生物降解有机物的速度，提高水质。
3.3 二沉池：好氧池处理后的污水进入二沉池，通过重力沉降使微生物和悬浮物沉入池底，净化水质。
四、高级处理4.1 滤池：二沉池处理后的污水进入滤池，通过滤料层的过滤作用，进一步去除污水中的悬浮物和微生物。
4.2 活性炭吸附：滤池处理后的污水进入活性炭吸附池，通过活性炭对污水中的有机物和重金属等进行吸附，提高水质。
4.3 除磷除氮：活性炭吸附后的污水进入除磷除氮池，通过添加化学药剂，去除污水中的磷和氮等有害物质，进一步净化水质。
五、消毒5.1 消毒：除磷除氮池处理后的污水进入消毒池，通过添加消毒剂，杀死污水中的细菌和病毒等微生物，确保水质安全。
生活污水处理生产工艺流程图
生活污水处理生产工艺流程图标题：生活污水处理生产工艺流程图引言概述：生活污水处理是一项重要的环保工作，通过科学的处理工艺可以将污水中的有害物质去除，达到排放标准，保护环境和人类健康。
生活污水处理生产工艺流程图是对整个处理过程进行图形化展示，方便工作人员了解和操作。
本文将详细介绍生活污水处理生产工艺流程图的内容和各个部分的功能。
一、进水处理部分1.1 滤网过滤：首先，进入处理系统的生活污水会通过滤网进行初步过滤，去除大颗粒杂质，防止堵塞后续设备。
1.2 沉砂池：经过滤网过滤后的污水会进入沉砂池，沉淀掉重质杂质和泥沙，净化水质。
1.3 调节池：调节池用于调节污水的流量和水质，保持处理系统的稳定运行。
二、生化处理部分2.1 活性污泥法：生化处理部分采用活性污泥法，通过生物菌群的作用降解有机物质，净化水质。
2.2 曝气池：曝气池通过气泡的作用增加水中氧气含量，促进活性污泥的生长和代谢，提高处理效率。
2.3 沉淀池：经过生化处理后的污水进入沉淀池，沉淀掉活性污泥和悬浮物，净化水质。
三、脱氮脱磷部分3.1 脱氮池：脱氮池通过生物反应去除污水中的氨氮，减少对水体的污染。
3.2 脱磷池：脱磷池通过生物反应去除污水中的磷，防止水体富营养化。
3.3 氧化沟：氧化沟是脱氮脱磷的关键环节，通过合理的氧化条件促进脱氮脱磷反应的进行。
四、消毒处理部分4.1 消毒池：消毒池采用氯气或次氯酸钠等消毒剂对处理后的污水进行消毒，杀灭细菌和病毒。
4.2 中和池：中和池用于中和消毒剂残留的氯气或次氯酸钠，避免对水环境的二次污染。
4.3 出水口：经过消毒处理的污水最终通过出水口排放，达到国家排放标准，保护水环境。
五、污泥处理部分5.1 污泥浓缩：处理过程中产生的污泥会经过浓缩，减少体积，便于后续处理。
5.2 污泥脱水：污泥脱水是将浓缩后的污泥进行脱水处理，减少水分含量，便于后续处置。
5.3 污泥焚烧：脱水后的污泥可以通过焚烧等方式进行处理，减少对环境的影响，实现资源化利用。
污水处理站工艺流程图
污水处理站工艺流程图1. 引言本文档旨在详细介绍污水处理站的工艺流程，并提供相应的示意图和说明，以便于操作人员理解和执行。
2. 污水收集与初步筛选2.1 汇集管道系统：将城市中各个区域产生的废水通过下沉井、拦截器等设施引导至主要收集管道。
2.2 初级格栅过滤：利用机械方式去除较大颗粒物质，如纸张、布料等杂物。
3. 鼓风式活性污泥法（A/O法）3.1 延伸曝气反应器(EAR)：- 将经过初步筛选后的废水进入EAR进行好氧降解；- EAR内设置鼓风装置增加溶解氧浓度促进微生物代谢。
4.二沉式活性炭吸附-接触曝气-混凝絮凖－Ｏ３催化剂消毒技术(ACO)4.１原理及特点:4.２适用范围:(一）有机含量高,色度佳；(二）水质波动较大,处理效果稳定；(三)出口COD＜30mg/L，色度低于20倍。
4.３工艺流程:（一）初沉池：用来去除废水中的悬浮物和部分有机物；（二）接触曝气生化反应器:主要是通过微生物对可降解性有机物进行吸收、脱硫等作用;3.混凝絮凖技术：水体中添加适量的高聚合离子型或胶束结构形成剂，形成极小颗粒状固态组织，并与溶液内所含杂质发生静电相互间引力而使之迅速集结起来.4.O3催化消毒法（Ozone disinfection）O₃具备强氧化能力，在快速灭活病原菌及其孢子方面表现优异。
5.次级格栅过滤利用更加密集的网格过滤系统进一步去除残留在废水中的较小颗粒和纤维类材料。
6.厌氧消化池将经过前述处理后仍然存在的有机物质通过厌氧消化池进行进一步分解和降解。
7.沉淀澄清通过设置大型的沉淀池，使废水中残留的颗粒状物质在静置过程中逐渐下沉并与上层液体分离。
8. 消毒处理利用紫外线灭菌装置或其他合适的方法对经过前述工艺处理后仍然存在微生物等有害成分进行杀灭。
9. 出水排放经过以上各个环节处理后，将最终达到国家相关标准要求的出水排入指定区域或再利用。
10、本文档涉及附件：- 工艺流程图示意图（见附件1）- 设备列表表格（见附件2）11、法律名词及注释：A/O法：鼓风式活性污泥法(Aeration/oxidation process) EAR: 延伸曝气反应器(Extended aeration reactor)COD: 化学需氧量 (Chemical Oxygen Demand)。
污水处理站工艺流程图
污水处理站工艺流程图一、引言污水处理站是为了处理城市污水，保护环境和人民健康而建设的设施。
它通过一系列工艺步骤将污水中的有害物质去除，使其达到可排放标准。
本文将详细介绍污水处理站的工艺流程图及各个步骤的具体操作。
二、工艺流程图以下是污水处理站的工艺流程图：1. 初级处理- 污水进入格栅，通过格栅过滤掉大颗粒物质，如纸张、塑料等。
- 过滤后的污水进入沉砂池，通过重力沉淀去除沉积在底部的沙子和砂石。
- 沉砂池出水进入调节池，平衡水质的pH值和水温。
2. 次级处理- 调节池出水进入好氧生物处理池，通过好氧菌的作用，将有机物质转化为无机物质。
- 好氧生物处理池出水进入沉淀池，通过重力沉淀去除污水中的悬浮物质。
- 沉淀池出水进入消毒池，使用消毒剂杀死细菌和其他微生物。
3. 高级处理- 消毒池出水进入活性炭过滤池，通过活性炭吸附去除残留的有机物质和异味。
- 过滤池出水进入臭氧氧化池，使用臭氧氧化剂进一步去除有机物质和异味。
- 臭氧氧化池出水进入最后的沉淀池，通过重力沉淀去除残余的悬浮物质。
4. 出水处理- 沉淀池出水进入排放管道，经过监测后可直接排放到河流或海洋中。
- 排放前需要进行水质监测，确保出水符合国家标准。
三、数据示例以下是一个污水处理站工艺流程图的数据示例：1. 初级处理- 格栅过滤效率：90%- 沉砂池去除效率：95%- 调节池pH值范围：6.5-8.52. 次级处理- 好氧生物处理池COD去除率：85%- 沉淀池悬浮物去除率：90%- 消毒剂使用量：5mg/L3. 高级处理- 活性炭过滤池有机物去除率：95%- 臭氧氧化池有机物去除率：90%- 沉淀池悬浮物去除率：95%4. 出水处理- 出水COD浓度：≤20mg/L- 出水悬浮物浓度：≤10mg/L- 出水pH值范围：6.5-8.5四、总结污水处理站的工艺流程图包括初级处理、次级处理、高级处理和出水处理四个步骤。
每个步骤都有特定的工艺操作和要求，以确保对污水进行有效处理和净化。
生活污水处理生产工艺流程图
生活污水处理生产工艺流程图生活污水处理生产工艺流程图1.引言生活污水处理是确保城市环境卫生的重要环节之一。
本文将详细介绍生活污水处理的生产工艺流程，包括前处理、主处理和后处理等各个环节。
2.前处理2.1 筛网过滤生活污水经过筛网过滤，将较大的固体杂质、悬浮物和漂浮物去除，避免对后续处理工艺造成冲击。
2.2 沉砂池沉淀经过筛网过滤后的污水进入沉砂池，通过重力沉淀机理，将较重的沙子、砾石等颗粒去除。
2.3 调节池调节池用于平衡进入生活污水处理厂的污水水质和流量，将波动性较大的水质和流量进行调节。
3.主处理3.1 好氧生化池经过前处理的污水进入好氧生化池，利用微生物将有机物质分解为水和二氧化碳，减少有机物的含量。
3.2 二沉池通过二沉池将好氧生化池中的污泥和处理后的水分离，使得部分污泥废物可以回流至好氧生化池，提高处理效果。
3.3 隔油池隔油池用于去除废水中的油类物质，通过重力沉淀和油水分离的原理，将油类物质分离出废水。
3.4 活性炭过滤通过活性炭过滤，去除废水中的有机和无机污染物，进一步净化水质。
3.5 消毒处理消毒处理利用氯或其他消毒剂对废水进行杀菌消毒，确保排放的废水符合卫生标准。
4.后处理4.1 深度处理深度处理包括颗粒物过滤、膜过滤和高级氧化等处理工艺，用于进一步去除废水中的微量有机物和溶解性污染物。
4.2 中水回用经过深度处理的废水可以作为工业用水或景观用水等进行回用，提高水资源利用率。
5.附件本文档有关生活污水处理的流程图等附件，详见附件清单。
6.法律名词及注释6.1 生活污水处理根据《生活污水处理法》，经过处理的生活污水指符合国家及行业标准排放的污水。
6.2 好氧生化池好氧生化池是一种利用微生物对有机物进行分解的处理设施。
6.3 二沉池二沉池是将水中悬浮的污泥通过沉淀作用分离出来的设施。
7.结束语。
生活污水处理工艺流程图
生活污水处理工艺流程图生活污水处理是指对城市、乡村等地区产生的污水进行处理，以减少对环境的污染和保护水资源。
下面是一份标准格式的生活污水处理工艺流程图，详细描述了污水处理的各个环节和处理方法。
1. 污水收集生活污水首先通过下水道系统收集起来，包括来自住宅、商业和工业区域的污水。
收集系统包括污水管道、检查井和泵站等设施。
2. 初级处理初级处理是将污水中的固体物质和悬浮物去除的过程。
在初级处理中，污水经过格栅、沉砂池和沉淀池等设备，固体物质被拦截和沉淀，净化后的水流进入下一步处理。
3. 生化处理生化处理是将污水中的有机物质通过生物反应进行降解的过程。
在生化处理中，污水通过活性污泥法或固定膜生物反应器等设备，有机物质被微生物降解，产生较为清洁的水体。
4. 深度处理深度处理是对生化处理后的水进行进一步的净化和去除残余污染物的过程。
其中常用的方法包括沉淀、过滤、吸附和消毒等。
这些方法可以有效去除水中的悬浮物、细菌、病毒和重金属等有害物质。
5. 出水处理出水处理是对深度处理后的水进行最后的净化和调节，以满足排放标准和再利用要求。
出水处理包括调节pH值、去除氮磷等营养物质、消毒和添加防腐剂等步骤，确保出水安全、清洁。
6. 污泥处理污泥处理是对污水处理过程中产生的污泥进行处理和处置的过程。
常见的处理方法包括压滤、脱水、干化和焚烧等。
通过这些处理方法，污泥中的有机物质被降解，体积减小，以便于后续处置。
7. 再生利用处理后的水可以通过再生利用来减少对水资源的需求。
再生利用包括农田灌溉、工业用水和景观水等方面，有效地提高水资源的利用效率和保护环境。
以上是一份标准格式的生活污水处理工艺流程图，详细描述了污水处理的各个环节和处理方法。
通过这些处理步骤，生活污水可以得到有效的净化和处理，保护环境和水资源的可持续利用。
生活污水处理生产工艺流程图
生活污水处理生产工艺流程图一、引言生活污水处理是指将城市或农村生活中产生的污水进行处理，以去除其中的污染物质，保护环境和人类健康。
本文将详细介绍生活污水处理的工艺流程，并附上相应的流程图。
二、工艺流程1. 原水进水口原水进水口是生活污水处理的起始点，污水通过管道进入处理厂。
在进水口，设有格栅和沉砂池，用于去除大颗粒的固体杂质和沉积物。
2. 预处理进入预处理阶段后，污水首先进入沉淀池，通过重力作用，使悬浮物质沉淀到底部形成污泥。
然后，污水进入调节池，用于调节污水的流量和水质，以便更好地适应后续处理工艺。
3. 生物处理生物处理是生活污水处理的核心环节。
污水进入生物反应器，通过生物菌群的作用，将有机物质转化为无机物质，如二氧化碳和水。
生物反应器通常采用活性污泥法或固定床生物反应器。
4. 混凝沉淀经过生物处理后，污水中仍然含有一定量的悬浮物和胶体物质。
为了去除这些物质，污水进入混凝沉淀池。
在混凝沉淀池中，加入混凝剂，如聚合氯化铝，使悬浮物和胶体物质凝聚成较大的颗粒，然后通过重力沉淀到底部。
5. 滤料过滤经过混凝沉淀后，污水进入滤料过滤池。
滤料过滤池中填充有砂滤料，通过滤料的过滤作用，进一步去除污水中的悬浮物、胶体物质和微生物。
同时，滤料过滤也能够去除污水中的部分重金属离子和有机物。
6. 消毒滤料过滤后，污水中的有机物和微生物已经大大减少，但仍然存在一定数量的病原微生物。
为了杀灭这些病原微生物，污水进入消毒池。
消毒池中常常使用次氯酸钠或紫外线等消毒剂进行消毒，确保排放的污水符合相关的卫生标准。
7. 出水口经过消毒处理后，污水成为符合排放标准的处理水，最后通过出水口排放到环境中，或者用于灌溉、工业用水等其他用途。
三、数据示例以下是一个示例的生活污水处理工艺流程图：1. 原水进水口：进水口格栅和沉砂池2. 预处理：沉淀池和调节池3. 生物处理：活性污泥法生物反应器4. 混凝沉淀：混凝剂投加和沉淀池5. 滤料过滤：滤料过滤池6. 消毒：消毒剂投加和消毒池7. 出水口：排放或再利用四、总结生活污水处理工艺流程图包括原水进水口、预处理、生物处理、混凝沉淀、滤料过滤、消毒和出水口等环节。
生活污水处理工艺流程图
生活污水处理工艺流程图一、引言生活污水处理是指对城市、乡村等居民生活所产生的污水进行处理，以达到排放标准，保护环境和人类健康的目的。
本文将详细介绍生活污水处理的工艺流程图。
二、工艺流程图以下是一种常用的生活污水处理工艺流程图：1. 污水收集系统- 收集污水的管道系统- 污水收集井2. 初级处理- 格栅除污：通过格栅将污水中的大颗粒物去除，如纸张、塑料等。
- 沉砂池：在沉砂池中，污水中的砂、泥等重颗粒物沉淀到池底，形成污泥层。
- 沉淀池：通过沉淀池让污水中的悬浮物沉淀到池底，形成污泥层。
3. 中级处理- 曝气池：将初级处理后的污水引入曝气池，通过曝气系统提供氧气，促进污水中的有机物被微生物分解。
- 活性污泥法：将曝气池中的污水引入活性污泥池，利用活性污泥中的微生物对有机物进行降解。
- 沉淀池：通过沉淀池让污水中的悬浮物和活性污泥沉淀到池底，形成污泥层。
4. 高级处理- 滤池：将中级处理后的污水引入滤池，通过滤料对污水中的微小悬浮物和有机物进行过滤和吸附。
- 活性炭吸附：引入活性炭池，利用活性炭对污水中的有机物和余氯进行吸附。
- 消毒：通过加入消毒剂，如氯或臭氧等，对污水进行消毒，杀灭细菌和病毒。
5. 出水处理- 出水反应池：将高级处理后的污水引入反应池，对残留的化学物质进行中和反应。
- 澄清池：通过澄清池让污水中的悬浮物和沉淀物沉淀到池底，形成污泥层。
- 出水管道：将经过处理的污水排放到环境中或进一步利用。
三、数据示例以下是一个示例的生活污水处理工艺流程图中各处理单元的数据：1. 初级处理- 格栅除污：去除污水中的大颗粒物，如纸张、塑料等。
- 沉砂池：去除污水中的砂、泥等重颗粒物，沉淀率达到80%。
- 沉淀池：去除污水中的悬浮物，沉淀率达到60%。
2. 中级处理- 曝气池：提供氧气，促进有机物分解，COD（化学需氧量）去除率达到70%。
- 活性污泥法：利用微生物分解有机物，COD去除率达到90%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生活污水处理站工艺流程图
生活污水处理站工艺流程简介
矿区生活污水经排水管网流入生活污水处理站，进入集水井，经格栅去除大块的悬浮物，然后进入调节池进行水质和水量的调节。
调节池内配置抗堵塞污水泵，经泵提升进入浓密机，通过浓密机去除小的悬浮物和砂粒。
浓密机出水进入生化系统，生化系统分为厌氧、好氧两个工作单元，厌氧单元采用厌氧接触工艺，好氧单元采用活性污泥法。
曝气工艺采用微孔曝气器。
生化系统之后是MBR池，有机污染物在MBR单元进一步降解，通过膜分离出水，膜池浓缩液通过混合液循环泵循环回到厌氧区保持系统污泥浓度。
MBR出水经消毒后达到回用水标准，进入回用水池经回用水泵进入回用管道。
污泥排入污泥池，通过螺杆泵输送至带式压滤机脱水，滤出的污水排入集水井再次进入污水处理系统，脱水后的泥饼外运。
