电池热管理系统
0104.解析电池热管理系统的构成与作用
解析电池热管理系统的构成与作用新能源汽车的核心——动力电池系统，一般主要由电池模组、电池管理系统、热管理系统、电气及机械系统等构成。
影响新能源汽车推广应用的重要原因一个是动力电池的安全性，另外一个就是使用成本。
因此随着新能源汽车大规模的推广，安全性需要得到进一步提高，所以热管理的重要性凸现出来。
热管理的作用简要来说就是让电池工作在一定的温度范围内维持最佳的使用状态，用以保证电池系统的性能和寿命。
热管理系统的构成电池组热管理系统主要由导热介质、测控单元以及温控设备构成。
导热介质与电池组相接触后通过介质的流动将电池系统内产生的热量散至外界环境中，导热介质主要有空气、液体与相变材料这三大类。
测控单元则是通过测量电池系统以及电池模组甚至单体不同位置上的实时温度来控制温控设备进行对应的热处理。
常见的温控设备有风扇与泵机等。
根据参考资料总结几款电动汽车产品电池组热管理系统如下表所示。
可以看到热管理的作用主要体现在防止过热和过冷保温两个方面。
热管理的作用车辆在不同的行驶状况下，电池系统由于其自身有一定的内阻, 在输出功率、电能的同时产生一定的热量，使电池温度升高，当电池温度超出其正常工作温度区间时会影响电池的寿命。
目前国内的热管理研究较多在防止过热上，更准确地说是集中在电池系统和模组级别上，在电芯层面上的隔热并没有过多关注。
据笔者了解的情况，国内很多企业在电芯层面上，无论是软包还是方形都没有进行相应的隔热处理。
比如软包电芯，基本是直接堆叠后靠金属外壳固定一起，且不论电芯之间热量的积累，光软包充放电时的臌胀效应就有可能导致电芯出现破损可能。
方形之间靠结构胶直接粘接，并且还在没有采用任何冷却处理的环境下，完全靠自然冷却不能保证热量及时扩散。
这里有必要提及在国外以及国内若干采用软包的企业得到大规模应用的泡棉材料，一方面能够吸收电池鼓胀应力起到缓冲作用，另一方面能够起到隔热作用，在电芯出现热失控的情况下抑制热扩散，延缓事故发生。

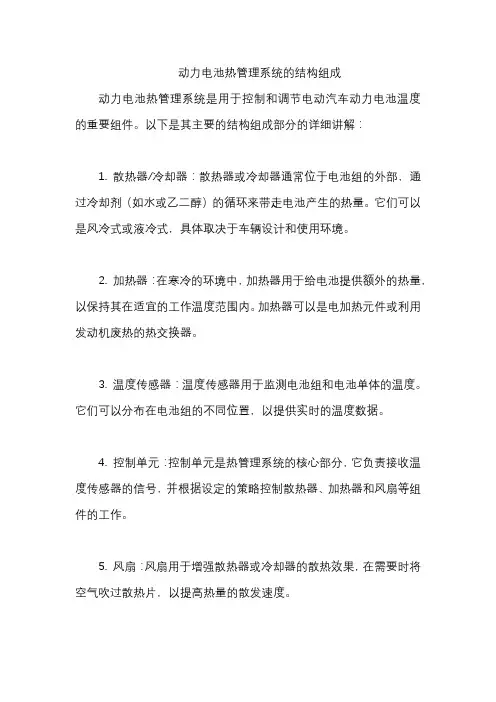

动力电池热管理系统的结构组成
动力电池热管理系统的结构组成
动力电池热管理系统是用于控制和调节电动汽车动力电池温度的重要组件。
以下是其主要的结构组成部分的详细讲解：
1. 散热器/冷却器：散热器或冷却器通常位于电池组的外部，通过冷却剂（如水或乙二醇）的循环来带走电池产生的热量。
它们可以是风冷式或液冷式，具体取决于车辆设计和使用环境。
2. 加热器：在寒冷的环境中，加热器用于给电池提供额外的热量，以保持其在适宜的工作温度范围内。
加热器可以是电加热元件或利用发动机废热的热交换器。
3. 温度传感器：温度传感器用于监测电池组和电池单体的温度。
它们可以分布在电池组的不同位置，以提供实时的温度数据。
4. 控制单元：控制单元是热管理系统的核心部分，它负责接收温度传感器的信号，并根据设定的策略控制散热器、加热器和风扇等组件的工作。
5. 风扇：风扇用于增强散热器或冷却器的散热效果，在需要时将空气吹过散热片，以提高热量的散发速度。
6. 管道和连接器：管道和连接器用于连接热管理系统的各个组件，包括散热器、加热器、温度传感器和电池组等。
7. 电池管理系统（BMS）接口：热管理系统通常与电池管理系统（BMS）进行通信，以获取电池的状态信息和控制指令。
综上所述，动力电池热管理系统的结构组成包括散热器/冷却器、加热器、温度传感器、控制单元、风扇、管道和连接器等组件。
这些组件协同工作，以确保动力电池在适宜的温度范围内运行，从而提高电池的性能、寿命和安全性。

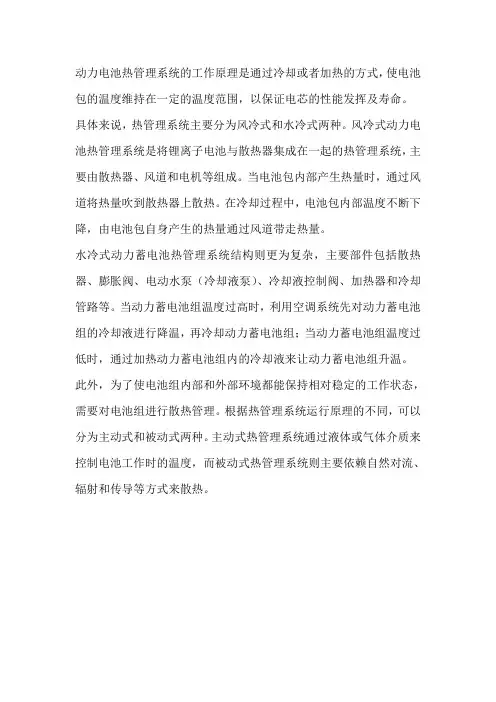

动力电池热管理系统工作原理
动力电池热管理系统的工作原理是通过冷却或者加热的方式，使电池包的温度维持在一定的温度范围，以保证电芯的性能发挥及寿命。
具体来说，热管理系统主要分为风冷式和水冷式两种。
风冷式动力电池热管理系统是将锂离子电池与散热器集成在一起的热管理系统，主要由散热器、风道和电机等组成。
当电池包内部产生热量时，通过风道将热量吹到散热器上散热。
在冷却过程中，电池包内部温度不断下降，由电池包自身产生的热量通过风道带走热量。
水冷式动力蓄电池热管理系统结构则更为复杂，主要部件包括散热器、膨胀阀、电动水泵（冷却液泵）、冷却液控制阀、加热器和冷却管路等。
当动力蓄电池组温度过高时，利用空调系统先对动力蓄电池组的冷却液进行降温，再冷却动力蓄电池组；当动力蓄电池组温度过低时，通过加热动力蓄电池组内的冷却液来让动力蓄电池组升温。
此外，为了使电池组内部和外部环境都能保持相对稳定的工作状态，需要对电池组进行散热管理。
根据热管理系统运行原理的不同，可以分为主动式和被动式两种。
主动式热管理系统通过液体或气体介质来控制电池工作时的温度，而被动式热管理系统则主要依赖自然对流、辐射和传导等方式来散热。
一文带你看懂动力电池热管理系统
一文带你看懂动力电池热管理系统如果电池的工作温度超出合理温度区间，不论是过热或过冷，都可能发生热失控，电池性能都会明显甚至急剧下降。
因此，电动汽车都会装备动力电池热管理系统，监测电池的工作温度等状况，出现异常时及时报警和处理。
动力电池热管理系统主要有冷却处理、加热升温、调整充放电策略三方面内容。
一、冷却处理高电压蓄电池的工作温度必须处于特定的范围内，才能确保容量和充电循环数等指标的理想寿命得以优化。
当电池温度较高时，利用冷却液循环、自然风吹散热、热泵空调等冷却方式，对电池进行冷却降温。
1.冷却液循环根据环境温度，可通过低温冷却器或连接在制冷剂循环回路上的热交换器，将高电压蓄电池的余热排出。
低温回路2的控制主要通过驱动高电压蓄电池冷却转换阀来完成。
高电压蓄电池冷却回路的散热器可将余热直接排放到环境中。
热交换器通过热交换器中所喷入或蒸发的制冷剂，对冷却液进行冷却。
随后，冷却后的冷却液提供给低温回路。
低温冷却回路如图所示：在通过充电装置供电插座对高电压蓄电池进行充电时，低温回路转换阀（Y73/2）在中等温度下切换到直流转换器和充电装置方向，并将电子装置的余热通过低温回路的散热器排出为此，风扇可根据冷却液温度分级开启。
当高电压蓄电池温度较低时，冷却液通过被高电压蓄电池冷却系统膨胀阀阻断的热交换器进行输送。
在这种情况下，高电压蓄电池的热容量被用于冷却直流转换器和充电装置的电子系统。
电动制冷剂压缩机将低温气态制冷剂从蒸发器中抽取，对其进行压缩，同时令其升温并输送到冷凝器中。
压缩后的高温制冷剂在冷凝器中通过流经的，或通过风扇马达所吸入的车外空气进行冷却。
当达到根据制冷剂压力所确定的露点后，制冷剂便会发生冷凝，并令其形态由气态变为液态。
随后，制冷剂流入储液罐(干燥器)。
在流过储液罐时，制冷剂吸收潮气，蒸气气泡被析出，同时机械杂质会被滤除，以保护后续部件免受侵害，清洁后的制冷剂继续流向高电压蓄电池冷却膨胀阀。
在那里，处于高压下的液态制冷剂被喷入，或蒸发至高电压蓄电池冷却系统热交换器中。
锂离子电池热管理系统设计与实现
锂离子电池热管理系统设计与实现锂离子电池是目前应用广泛的可再充电电池之一，其高能量密度和长寿命使其成为移动设备、电动汽车等领域的理想选择。
然而，锂离子电池的温度控制却是一个严峻的挑战。
由于锂离子电池工作时会产生大量的热量，如果不能及时有效地进行散热和温度控制，就会导致电池过热，甚至引发火灾和爆炸事故。
为了解决锂离子电池热管理的问题，研究人员开发了一系列的热管理系统。
这些系统通过监测电池的温度、控制电流和设计有效的散热结构来实现热能的平衡和传导，保持电池在安全温度范围内工作。
首先，一种常见的锂离子电池热管理系统是基于温度监测和控制的。
通过在电池上安装温度传感器，可以实时监测电池的温度变化。
当温度超过设定的阈值时，系统会自动采取措施，如调整电池的工作状态，限制电池的充电速度或放电功率，以减少热量的产生。
另外，还可以通过控制电路来调整电流的分配，使电池中的热量均匀分布，避免热点的产生。
其次，锂离子电池热管理系统还可以通过设计有效的散热结构来实现热量的传导和散发。
一种常用的方式是在电池模块的外部增加散热片或散热管，以增加热量的传导面积。
此外，还可以采用风扇或导热胶等方式增强散热效果。
通过这些措施，可以有效降低电池的工作温度，提高其寿命和性能。
除了温度监测和散热设计外，锂离子电池热管理系统还可以利用被动或主动的冷却方法来控制电池的温度。
被动冷却是指通过自然对流或传导方式将热量传递给周围环境。
而主动冷却则是通过外部的冷却装置，如制冷剂或热管等，来降低电池的工作温度。
这些冷却装置可以根据需要进行开启或关闭，以保持电池温度的稳定。
总的来说，锂离子电池热管理系统的设计与实现需要综合考虑多个因素，包括温度监测和控制、散热结构设计以及冷却方式选择等。
只有合理有效地进行热管理，才能提高锂离子电池的安全性、寿命和性能。
未来，随着锂离子电池应用领域的不断拓展，对热管理系统的需求也将变得更为迫切，因此研究人员还需要不断改进和创新，以满足这一需求。
动力电池热管理系统评价指标
动力电池热管理系统评价指标
动力电池热管理系统的评价指标主要包括系统功耗、冷却系统散热能力、电池最高温度、电池温度一致性、系统重量和体积等。
1.系统功耗：热管理系统的功耗直接影响到电动汽车的续航里程，因此需要尽
可能降低系统的能耗。
2.冷却系统散热能力：评价冷却系统在不同工况下的散热能力，以保证电池在
适宜的温度范围内工作。
3.电池最高温度：电池的最高工作温度是影响其寿命和安全性的重要因素，热
管理系统需要有效控制电池的最大温度。
4.电池温度一致性：电池组中各个单体电池之间的温度差异会影响到整个电池
组的性能和寿命，因此需要保证电池温度的一致性。
5.系统重量和体积：热管理系统的重量和体积直接影响到电动汽车的整体性能，
包括动力性、经济性和乘坐舒适性等。
此外，还有一些其他的评价指标，如系统的可靠性、成本、噪音水平等，这些因素也会影响到热管理系统的综合性能评价。
电池热管理系统工作原理
电池热管理系统工作原理
电池热管理系统（BMS）是一种用于控制和监测电池温度的系统。
电池在使用过程中会产生热量，如果不能及时散热，那么电池的寿命和性能就会受到影响。
因此，电池热管理系统的作用就是通过控制电池的温度来保护电池。
BMS系统通常由温度传感器、控制器和散热系统组成。
温度传感器用于测量电池的温度，并将数据传输给控制器。
控制器可以根据测量到的温度信息，控制散热系统进行散热。
散热系统通常包括风扇、散热片和散热管等部件。
在使用过程中，如果电池的温度过高，控制器会通过控制散热系统降低电池的温度。
通常，控制器可以控制风扇的转速、散热片的数量和散热管的状态等参数，以达到最佳的散热效果。
同时，BMS还可以监测电池的电压、电流和电量等参数，以确保电池的正常运行。
如果出现异常情况，控制器会发出警报，并采取相应的措施，保护电池的安全和稳定。
总之，电池热管理系统是一种非常重要的系统，它可以保护电池的安全和性能，并延长电池的寿命。
在未来，随着电动汽车和储能技术的发展，电池热管理系统的重要性将会越来越突出。
- 1 -。
新能源电池热管理系统技术方案
新能源电池热管理系统技术方案以下是 7 条关于新能源电池热管理系统技术方案：1. 嘿，你知道吗，新能源电池热管理系统就像是给电池们请了个专属保镖！比如在炎热的夏天，它能防止电池过热“发火”，就像在大太阳下给你撑了把遮阳伞！这个热管理系统能精确控制电池温度，确保它们稳定运行，这多重要啊！在寒冷的冬天，它又能给电池保暖，让它们活力满满，不就跟咱冬天穿厚棉袄一样嘛！能让新能源电池发挥出最佳性能，这技术方案是不是超厉害？2. 哇塞，这个新能源电池热管理系统技术方案简直逆天了呀！就好比是给电池打造了一个舒适的小窝。
比如说，当电池工作累了，热管理系统马上给它来个“放松按摩”，调节温度让它舒服得很呢！而且它超级智能，随时监控着电池的状态，难道这还不够牛吗？有了它，新能源电池才能安心工作，这就是保障呀！3. 嘿呀，你想想看呀，新能源电池热管理系统技术方案那可是新能源汽车的大功臣呐！就像给汽车的电池装了个智能空调一样。
好比车在高速上跑久了，这热管理系统迅速出手，给电池降温消暑，太贴心了吧！这效果，谁能不喜欢呢？它让新能源汽车更稳定、更可靠，这可太了不起啦！4. 哇哦，新能源电池热管理系统技术方案呀，那可真是个神一样的存在！就如同给电池配备了一个消防队。
当电池温度有一点点异常的苗头，它马上行动起来灭火啦！比如在极端气候下，它就是电池的保护神，确保它们安然无恙。
这技术方案可不是盖的，难道你不想深入了解一下？5. 哎呀，这个新能源电池热管理系统技术方案厉害得很呢！简直就是电池的贴心小棉袄呀！就说充电的时候吧，它能让电池不冷不热刚刚好，这不就跟咱人睡觉要温度适宜一样吗？有了它，电动汽车才能跑得更远更稳，这技术方案真的太重要啦，不是吗？6. 哇，新能源电池热管理系统技术方案，这可真是个宝贝呀！相当于给电池打造了个四季如春的环境。
就举个例子，不管外界环境怎么变，它都能让电池在舒适的温度里工作。
这多厉害呀，能大大延长电池寿命呢！这样的技术方案，你还能不心动？7. 嘿，新能源电池热管理系统技术方案，那绝对是牛哄哄的存在呀！简直像个魔术大师一样。
动力电池热管理系统分类
动力电池热管理系统分类
以下是 6 条相关内容：
1. 风冷式热管理系统知道不？就像夏日里的一阵微风，给动力电池带来凉爽。
比如说在一些小型电动汽车上，它就像个默默工作的卫士。
风冷式靠空气流动来调节温度，虽然简单直接，可效率嘛，有时候就有点让人捉急啦，不是那么厉害哟！
2. 水冷式热管理系统可就厉害啦！这简直就是热管理中的明星选手啊！好比是给电池泡了个舒服的凉水澡。
像那些高性能电动汽车，好多都用它呢，能让电池保持冷静，稳定发挥。
但是，它也不是完美的啦，系统复杂了点，维护起来也得小心些呢！
3. 相变材料热管理系统，哇哦，就像是电池的贴心小棉袄！是不是很神奇？比如说在一些特殊环境下工作的车辆上，它能起到大作用呢。
它能把热量悄悄藏起来，等需要的时候再放出来，多奇妙呀！但它也有缺点，就是成本有点高哦，真让人又爱又恨呀！
4. 热管式热管理系统，就如同一条神奇的导热通道。
在一些追求高效散热的场景中，它的表现可突出了。
它能快速把热量传递走，厉害吧？不过，安装的时候得费点心思呢，可不能随便对待呀！
5. 直冷式热管理系统，那可是个厉害角色！好比是给电池来个快速制冷魔法。
像在某些高端电动汽车上就有它的身影哟。
它能迅速降温，效果杠杠的！可随之而来的就是技术要求高呀，这可难倒不少人吧！
6. 复合式热管理系统呢，就像是个全能选手组合在一起！是多种方式的强强联手呀。
比如在一些复杂工况下，它的优势就体现出来了。
各种方法一起上，效果肯定好啦，但复杂程度也上去了，是不是让人有点纠结呢！
总之，动力电池热管理系统分类各有千秋，都有它们适用的场合和优缺点，我们得根据实际情况来选择最适合的呀！。
动力电池热管理系统组成 原理
动力电池热管理系统组成原理1. 引言1.1 概述动力电池热管理系统是新能源汽车领域非常重要的一个组成部分。
随着电动汽车的普及和应用范围的扩大，动力电池在长时间工作过程中会产生大量的热量，如果不进行有效的热管理，将严重影响动力电池组的性能、寿命和安全。
因此，动力电池热管理系统就应运而生。
其主要功能是通过监测动力电池组各个温度点的温度变化情况，并根据实时数据与设定阈值进行比较来控制冷却系统和加热系统工作，以保持动力电池组在合适的温度范围内工作。
本文将介绍动力电池热管理系统的主要组成部分以及原理，希望通过深入了解该系统可以更好地认识其重要性，并为未来的应用展望提供一定参考。
1.2 文章结构本文共分为五个主要部分。
首先，在引言部分介绍了文章对于动力电池热管理系统概述及其重要性；接下来，在第二部分中详细阐述了该系统的主要组成部分；第三部分将深入探讨动力电池热管理系统的工作原理；在第四部分中，我们将通过实例案例进行具体分析，并对未来该系统的应用进行展望；最后，在结论部分对本文的主要观点进行总结并强调了动力电池热管理系统的重要性。
1.3 目的本文旨在介绍和解释动力电池热管理系统的组成和原理。
通过对该系统的深入了解，读者可以更好地认识到该系统在新能源汽车行业中的关键作用，并了解其对于保障动力电池组性能、寿命和安全方面所起到的重要作用。
同时，本文还将展望该系统未来发展方向及其在新能源汽车领域中可能具有的广泛应用前景。
以上为“1. 引言”部分内容。
2. 动力电池热管理系统组成2.1 系统概述动力电池热管理系统是一种用于控制和调节电池温度的系统，在电动汽车和混合动力汽车中起着至关重要的作用。
其主要目标是保持电池在一个适宜的工作温度范围内，以提高电池性能、延长寿命并确保安全可靠。
2.2 温度传感器与控制单元为了实现对动力电池温度的监测和控制，热管理系统通常配备了多个温度传感器以测量电池组各个部分的温度。
这些温度传感器可安装在电池组内部或外部，通过收集实时温度数据来帮助系统进行调节。
锂离子电池热管理系统综述
锂离子电池热管理系统综述摘要：锂离子电池的理想工作温度为25～40℃,电池模组内的最大温差应低于5℃。
温度过高会加快固体电解质相界面(SEI)膜的分解，造成热失控隐患；而低温会增加电解液的黏度，影响电池充放电性能，还会加快锂沉积反应速率，形成镀锂层或锂枝晶。
关键词：锂离子电池；热管理系统；策略1电特性和热失控1.1电特性锂离子动力电池电特性和电池工作的温度、SOH与充/放电倍率等存在一定联系，特别是其可用容量、等效内阻与工作电压平台。
以下将基于放电分析电池电特性。
其一，电池充/放电倍率因素。
在电池放电倍率不断增加的状态下，因存在内阻，受内阻分压影响会降低电池外电路端电压，在放电结束以后，端电压能够提前满足截止电压，进而减少其实际可用容量。
另外，高倍率放电会增加内阻对电能的消耗，最终会减少店址可输出能量。
其二，电池温度因素。
在电池工作温度降低的同时，其放电端电压也会下降，而其可用容量也会随之减小。
究其原因，在工作环境温度的影响下，电池电化学反应速率会受到影响，致使电化学反应阻力显著增加。
如果其工作的温度未达到273K，电池可用容量会在短时间内衰减，而内阻增加速度会加快。
1.2热失控对于电池使用者而言，其热安全性的作用不容小觑。
在过高温度条件下，锂离子电池的体积会膨胀，而受单体电池温度分布不均匀的影响，其热应力也会表现出不均匀，致使电池出现变形，进而对其使用寿命与热安全性产生不利影响。
与此同时，电池短路亦或是温度过高也会引起热失控，在电池温度升高的过程中，放热反应也会被连续触发，集中表现在SEI膜分解、正极和电解液反应、电解液分解以及负极和电解液反应等方面。
在此基础上，如果电池起火爆炸，会在短时间内释放大量能量，由电极反应形成的氧气也会使热失控状态加剧，在形成有毒气体的情况下会使使用者安全受到威胁。
通常，引起电池热失控的因素包括以下三个方面：(1)产热故障。
电池的内部出现短路而出现产热失控。
(2)热阻故障。
2024版新能源汽车电池热管理系统PPT课件
冷却系统设计与选
型
介绍适用于电池热管理系统的冷 却系统设计原则，包括冷却液选 择、冷却管道设计、散热器设计 等，以及冷却系统的选型建议。
04
电池热管理系统性能评价
Chapter
性能评价指标及方法
01
02
03
温度均匀性
散热效率
能耗
衡量电池组内温度分布的一致性， 通过温度传感器测量并计算温差。
评价热管理系统在特定条件下的 散热能力，通过对比实验和模拟 分析得出。
电池热管理系统重要性
电池性能与热环境关系 热管理系统对电池寿命和安全性的影响 提高新能源汽车整体性能的意义
课件目的与结构
课件目的
介绍新能源汽车电池热管理系统的 原理、设计及应用
课件结构
概述、热管理系统原理、设计方法 与实例、应用与展望
02
电池热管理系统基本原理
Chapter
电池工作原理及热特性
针对实验结果，分析热管理系统 的优缺点，提出改进建议。
温度均匀性分析 散热效率评价 能耗分析 结果讨论
根据实验数据绘制温度分布图， 评估热管理系统的温度均匀性。
根据功率计等设备采集的数据， 计算热管理系统的能耗并进行评 估。
05
新能源汽车电池热管理系统应 用案例
Chapter
纯电动汽车电池热管理系统应用
能量管理策略
探讨基于电池能量状态的控制策略，如SOC、 SOH等，用于优化电池的能量利用和延长电池寿 命。
关键部件设计与选型
传感器设计与选型
阐述适用于电池热管理系统的温 度传感器、电流传感器、电压传 感器等的设计与选型原则。
控制器设计与选型
探讨电池热管理系统控制器的设 计原则，包括控制算法、硬件电 路、软件编程等，以及控制器的 选型建议。
电池热管理系统
电池热管理电池热管理概述电池热管理系统 (Battery Thermal Management System, BTMS)是电池管理系统（Battery Management System, BMS）的主要功能（电池参数监测、电池状态估计、在线故障诊断、充电控制、自动均衡、热管理等）之一，通过导热介质、测控单元以及温控设备构成闭环调节系统，使动力电池工作在合适的温度范围之内，以维持其最佳的使用状态，用以保证电池系统的性能和寿命。
电池热管理重要性电池的热相关问题是决定其使用性能、安全性、寿命及使用成本的关键因素。
1)电池能量与功率性能：温度较低时，电池的可用容量将迅速发生衰减，在过低温度下（如低于0°C）对电池进行充电，则可能引发瞬间的电压过充现象，造成内部短路。
2)电池的安全性：生产制造环节的缺陷或使用过程中的不当操作等可能造成电池局部过热，并进而引起连锁放热反应，最终造成冒烟、起火甚至爆炸等严重的热失控事件。
3)电池使用寿命：电池的适宜温度约在10~30°C之间，过高或过低的温度都将引起电池寿命的较快衰减。
动力电池的大型化使得其表面积与体积之比相对减小，电池内部热量不易散出，更可能出现内部温度不均、局部温升过高等问题，从而进一步加速电池衰减，缩短电池寿命。
电池热管理系统是应对电池的热相关问题，主要功能包括：1)散热：在电池温度较高时进行有效散热，防止产生热失控事故；2)预热：在电池温度较低时进行预热，提升电池温度，确保低温下的充电、放电性能和安全性；3)温度均衡：减小电池组内的温度差异，抑制局部热区的形成，防止高温位置处电池过快衰减，以提高电池组整体寿命。
电池热管理方案电池热管理方案主要分为风冷与液冷两大类，主要侧重于防止电池过热方面：1.风冷该技术利用自然风或风机，在电池包一端加装散热风扇，另一端留出通风孔，使空气在电芯的缝隙间加速流动，带走电芯工作时产生的高热量。
风冷方案设计主要考虑电池系统结构的设计，风道，风扇的位置及功率的选择，风扇的控制策略等。
电动车电池热管理系统性能实验报告
电动车电池热管理系统性能实验报告一、实验背景随着环保意识的增强和能源危机的加剧，电动车作为一种绿色出行方式，在全球范围内得到了迅速发展。
然而，电动车电池的性能和寿命受到温度的显著影响。
高温会导致电池容量衰减、内阻增大，甚至可能引发安全问题；低温则会降低电池的充放电性能。
为了保障电动车电池的稳定运行和延长其使用寿命，电池热管理系统（BTMS）应运而生。
本实验旨在对某款电动车电池热管理系统的性能进行全面评估。
二、实验目的1、评估电池热管理系统在不同工作条件下（如充电、放电、高温环境、低温环境等）对电池温度的控制效果。
2、分析热管理系统的能耗情况，以评估其经济性。
3、研究热管理系统对电池充放电性能和循环寿命的影响。
三、实验设备与材料1、实验车辆：配备有待测电池热管理系统的电动车一辆。
2、电池测试系统：能够对电池进行充放电测试，并实时监测电池的电压、电流、温度等参数。
3、环境模拟箱：可模拟不同的温度和湿度环境。
4、温度传感器：用于测量电池表面和内部的温度。
5、数据采集系统：用于采集和记录实验过程中的各项数据。
四、实验步骤1、电池预处理将电池充满电，并在常温下静置一段时间，使电池性能稳定。
2、高温环境实验将实验车辆置于环境模拟箱中，设置温度为 45℃，然后进行连续放电实验。
在放电过程中，实时监测电池的温度变化，并记录热管理系统的工作状态（如风扇转速、冷却液流量等）。
3、低温环境实验将环境模拟箱温度设置为－10℃，对电池进行充电实验。
同样监测电池温度和热管理系统的工作情况。
4、充放电循环实验在常温下，对电池进行多次充放电循环，记录每次循环过程中电池的温度变化和热管理系统的能耗。
5、数据处理与分析对采集到的数据进行处理和分析，绘制电池温度随时间的变化曲线，计算热管理系统的平均能耗，评估电池的充放电性能和循环寿命。
五、实验结果与分析1、高温环境下的性能在 45℃的高温环境中，电池初始温度迅速上升。
但热管理系统启动后，通过风扇散热和冷却液循环，电池温度逐渐稳定在合理范围内（通常不超过50℃）。
动力电池热管理系统的工作原理
动力电池热管理系统的工作原理
动力电池热管理系统是用于管理和控制电动汽车动力电池温度的重要系统。
其工作原理主要涉及以下几个方面：
1. 温度监测：热管理系统通过温度传感器实时监测电池组的温度。
这些传感器分布在电池组的不同位置，以获取电池的温度信息。
2. 冷却系统：当电池温度升高时，热管理系统会启动冷却系统。
冷却系统通常包括散热器、风扇、水泵等组件。
水泵将冷却液循环流经电池组，通过散热器将热量散发到外部环境中，从而降低电池温度。
3. 加热系统：在低温环境下，电池的性能会受到影响。
因此，热管理系统还包括加热系统，以确保电池在适宜的温度范围内工作。
加热系统可以使用电加热器、热泵等技术，将热量传递给电池组。
4. 温度控制策略：热管理系统采用温度控制策略，根据电池的温度和工作状态来调整冷却或加热系统的工作。
这可以通过控制水泵、风扇、加热器等组件的转速或功率来实现。
5. 热管理算法：为了优化电池的性能和寿命，热管理系统还采用了热管理算法。
这些算法可以根据电池的温度、电流、充电状态等参数，预测电池的热行为，并提前调整冷却或加热系统的工作，以维持电池在适宜的温度范围内。
通过动力电池热管理系统的工作原理，电动汽车可以在不同的环境条件和工作状态下，有效地控制电池的温度，提高电池的性能、寿命和安全性。
这对于电动汽车的可靠性和续航里程至关重要。
动力电池热管理系统的结构组成及工作原理
一、动力电池热管理系统的重要性动力电池是电动汽车的核心部件之一，其性能和使用寿命直接影响着电动汽车的整体性能和成本。
而动力电池的温度管理是影响动力电池性能和寿命的关键因素之一。
动力电池在工作过程中会产生大量的热量，过高的温度会对电池的安全性和性能产生负面影响，因此需要一个高效的热管理系统来保持电池的温度在安全范围内。
二、动力电池热管理系统的结构组成1. 温度传感器：温度传感器是热管理系统中的关键部件，通过监测电池的表面温度和内部温度，反馈给控制系统，实现对电池温度的精确控制。
2. 冷却系统：冷却系统通常采用液冷或者空气冷却的方式，通过循环导热介质或者通风散热，降低电池温度，确保电池在工作过程中能够保持在安全的温度范围内。
3. 加热系统：在特殊低温环境下，加热系统会启动，通过对电池的加热，提高电池的工作温度，保证电池的正常使用。
4. 控制系统：控制系统是热管理系统的大脑，通过实时监测温度数据，并根据设定的温度范围和工况，对冷却系统和加热系统进行控制，保持电池温度在安全范围内。
5. 冷却系统：冷却系统可以采用空气冷却或者液冷却的方式，通过散热片、循环泵和散热风扇等组件，将电池产生的热量快速散发，避免温度过高。
6. 热管理控制单元：热管理控制单元负责对温度传感器的信号进行处理，并根据设定的温度阈值控制冷却系统和加热系统的启停，实现对电池温度的精确控制。
7. 状态显示装置：状态显示装置可以实时显示电池的温度状态和工作状态，为用户提供直观的监控信息。
三、动力电池热管理系统的工作原理1. 温度传感器感知电池温度：温度传感器通过监测电池的表面温度和内部温度，将温度数据实时传输给热管理控制单元。
2. 热管理控制单元处理温度信号：热管理控制单元对温度传感器传来的温度信号进行处理，判断当前电池温度是否在安全范围内。
3. 控制冷却系统工作：如果电池温度超过设定的安全范围，热管理控制单元将下达指令，启动冷却系统，通过循环泵和散热风扇等组件，将电池产生的热量快速散发，降低电池温度。
动力电池热管理系统结构组成及工作原理
动力电池热管理系统是电动汽车中至关重要的一个部分，它承担着对动力电池温度进行有效监控和调节的重要任务，保证了电池的稳定工作和延长了电池的使用寿命。
本文将结合动力电池热管理系统的结构组成和工作原理，对其进行详细的介绍和解析。
一、结构组成动力电池热管理系统通常由以下几大部分组成：1. 散热系统散热系统是动力电池热管理系统中的重要组成部分，其主要任务是通过散热器和风扇的配合，将电池内部产生的热量散发出去，保持电池的正常工作温度。
散热系统通常采用先进的材料和设计，以确保高效的散热效果。
2. 冷却系统冷却系统则是对动力电池进行降温的重要部分，其包括制冷剂循环系统和冷却媒介循环系统。
通过制冷剂的循环和冷却媒介的流动，冷却系统可以有效地降低电池的工作温度，提高电池的工作效率。
3. 控制系统动力电池热管理系统中的控制系统则是系统的“大脑”，它通过传感器对电池的温度进行实时监测，并根据监测结果对散热系统和冷却系统进行智能调节。
控制系统通常采用先进的控制算法和技术，以确保对电池温度的精准控制和调节。
4. 热绝缘材料热绝缘材料是动力电池热管理系统中的重要辅助部分，其主要任务是减少电池内部热量对外部环境的影响，同时也能够提高电池系统的安全性和可靠性。
热绝缘材料通常采用高效的绝缘材料和设计，以确保对电池内部热量的有效隔离和控制。
二、工作原理动力电池热管理系统的工作原理可以简单概括为：通过散热系统和冷却系统对电池的温度进行监测和调节，以确保电池的工作温度始终保持在一个安全和高效的范围内。
具体而言，其工作原理包括以下几个方面：1. 温度监测动力电池热管理系统首先通过传感器对电池的温度进行实时监测，以获取电池当前的工作温度。
2. 散热调节当电池温度超过设定的安全范围时，散热系统会自动启动，通过散热器和风扇将电池内部产生的热量散发出去，从而降低电池的工作温度。
3. 冷却调节当电池温度仍无法降至安全范围时，冷却系统会自动启动，通过制冷剂循环系统和冷却媒介循环系统将电池的工作温度降至安全范围内。
动力电池热管理系统原理及应用
动力电池热管理系统原理及应用动力电池热管理系统是一种用于控制电池温度、保护电池和提高电池性能的系统。
它通过调节电池内部和外部的温度，控制电池的工作状态，从而实现对电池的优化管理。
下面将从原理和应用两方面进行详细介绍。
一、动力电池热管理系统的原理1. 温度感知原理：通过在电池组内部安装温度传感器，实时监测电池的温度。
当温度过高时，系统会通过控制电池组的通风、使用散热片等方式来降低电池的温度。
2. 温度控制原理：系统根据温度传感器的反馈信号，控制冷却系统，调节电池附近的温度。
具体的控制方式有风扇、冷却剂等。
3. 热能回收原理：当电池温度过高时，系统可以利用附近的热量作为热能回收，用于电池的加热或其他用途，提高电池的能量利用率。
4. 温度平衡原理：电池组内部的温度分布不均匀会影响电池的寿命和性能，系统通过控制电池内部的温度分布，使电池组内不同单体之间的温度保持平衡。
5. 热管理策略原理：基于电池的特性和工作状态，选择合适的热管理策略。
例如，在低温环境下，系统可以通过加热措施提高电池的工作效率；在高温环境下，通过冷却措施降低电池的温度。
二、动力电池热管理系统的应用1. 电动汽车：动力电池热管理系统在电动汽车中起到至关重要的作用。
电动汽车的电池组在使用过程中会产生大量的热量，如果不能及时有效地处理，可能会导致电池温度升高、衰老甚至起火爆炸等问题。
因此，对电动汽车电池组的热管理至关重要，可以通过热管理系统来控制电池的温度，延长电池的使用寿命，提高电动汽车的性能。
2. 混合动力车：混合动力车电池组的热管理同样重要。
混合动力车以电池和内燃机组合的方式进行驱动，电池的性能和寿命受到温度波动的影响较大。
热管理系统可以在混合动力车工作过程中实时监测与调节电池温度，保持温度在安全范围内，提高混合动力车的能耗效率。
3. 储能系统：动力电池热管理系统在储能系统中也有较广泛的应用。
储能系统通常需要大量的电池来储存能量，而电池的温度对其性能和寿命有着重要的影响。
典型的电池热管理系统结构
典型的电池热管理系统结构1. 引言大家好，今天咱们来聊聊电池热管理系统，听起来可能有点高大上，但其实它就像是电池的“保姆”，负责照顾好电池的“脾气”。
咱们的电池可不是随便谁都能捏的，温度一高一低，电池就容易发脾气，搞不好还会“闹情绪”，直接影响它的使用寿命和性能。
所以，热管理系统的存在，简直是让电池舒舒服服、开开心心的必备良方。
2. 热管理系统的构成2.1 基本结构热管理系统通常包括几个重要的部分，分别是散热器、冷却液、以及温度传感器。
散热器就像是电池的“空调”，负责把多余的热量排出去，保持电池在一个合适的温度。
冷却液呢，就像是电池的“饮料”，帮助带走热量，确保电池不会因为过热而“着火”。
而温度传感器则像是个“小侦探”，实时监测电池的温度，一有不对劲，立马发出警报。
2.2 工作原理那么，这些部件到底是怎么协同工作的呢？想象一下，你在夏天的午后，外面热得像个烤箱，你当然得开空调，喝冰饮料，保持凉爽对吧？电池也是同样的道理。
热管理系统通过循环冷却液，把热量从电池带走，然后再通过散热器把热量释放到外面，确保电池始终在最佳温度下工作。
就像在享受一个完美的夏日假期，别忘了要定期“喝水”！3. 热管理的重要性3.1 影响性能有很多人可能会问，电池的温度管理真的那么重要吗？当然重要！想象一下，如果你的手机电池一直处于过热状态，它不仅会缩短使用寿命，还可能影响充电速度，甚至在关键时刻掉链子。
可不想在重要的时刻突然没电，这可是会闹笑话的。
所以，热管理就像是电池的“保险箱”，保证它的性能始终如一。
3.2 保护安全更重要的是，热管理系统还关系到安全问题。
大家都知道，过热的电池可能会引发火灾，安全隐患不容小觑。
热管理系统就像是电池的“安全阀”，确保一旦温度超过安全范围，就会立刻启动冷却机制，避免事故发生。
毕竟，电池可不是玩笑，一旦出了问题，后果可是相当严重的。
4. 未来的发展随着科技的进步，热管理系统也在不断进化。
现在的技术不仅能实时监测电池的温度，还有些系统甚至能根据不同的使用环境自动调节冷却策略。
电池热管理系统工作原理
电池热管理系统工作原理电池热管理系统是一种用于控制电池温度的系统，其主要功能是根据电池的实际工作情况，自动地调节电池的温度。
这一系统主要应用于与电池相关的各种行业，如汽车、电动工具、电动车和可穿戴电子设备等等。
下面将从以下几个方面分步骤阐述电池热管理系统的工作原理：1. 温度测量电池热管理系统首先通过传感器对电池的温度进行测量。
传感器可以直接安装在电池表面，也可以安装在电池外部，通过导线连接到控制系统上。
无论采用何种方法，电池的温度测量结果都会被实时传输到控制系统中。
2. 温度分析此时，控制系统会对温度数据进行分析，以确定当前电池的实际工作情况。
例如，如果电池的温度过高，则控制系统将采取一些措施来降低温度。
如果温度过低，则控制系统将采取一些措施来提高电池的温度。
3. 温度控制在温度分析的基础上，控制系统会采取一些循环控制策略来进行温度控制。
这些控制策略主要有三种类型：加热、冷却和维持。
加热和冷却是通过控制电池表面的热量传输来实现的。
例如，加热控制可以通过电池表面的加热器来实现。
冷却控制则可以通过电池表面的散热器来实现。
另一方面，维持控制是指控制系统调节电池的温度，让其稳定在一个可以接受的范围内，不进行加热或冷却。
4. 温度监测为了确保温度控制的准确性，电池热管理系统通常安装有实时温度监测功能。
这个功能可以监测电池的温度变化，确保控制系统的温度控制策略执行得到均衡、高效和安全。
总之，电池热管理系统通过温度测量、温度分析、温度控制和温度监测等步骤，确保电池在工作过程中能够维持一个稳定的温度范围内，从而提高电池的工作效率和寿命。
