接地的基本概念(最新版)

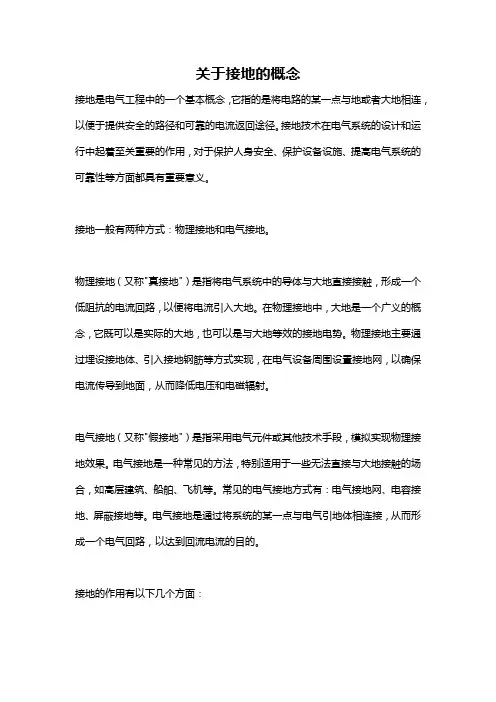

关于接地的概念
关于接地的概念接地是电气工程中的一个基本概念，它指的是将电路的某一点与地或者大地相连，以便于提供安全的路径和可靠的电流返回途径。
接地技术在电气系统的设计和运行中起着至关重要的作用，对于保护人身安全、保护设备设施、提高电气系统的可靠性等方面都具有重要意义。
接地一般有两种方式：物理接地和电气接地。
物理接地（又称"真接地"）是指将电气系统中的导体与大地直接接触，形成一个低阻抗的电流回路，以便将电流引入大地。
在物理接地中，大地是一个广义的概念，它既可以是实际的大地，也可以是与大地等效的接地电势。
物理接地主要通过埋设接地体、引入接地钢筋等方式实现，在电气设备周围设置接地网，以确保电流传导到地面，从而降低电压和电磁辐射。
电气接地（又称"假接地"）是指采用电气元件或其他技术手段，模拟实现物理接地效果。
电气接地是一种常见的方法，特别适用于一些无法直接与大地接触的场合，如高层建筑、船舶、飞机等。
常见的电气接地方式有：电气接地网、电容接地、屏蔽接地等。
电气接地是通过将系统的某一点与电气引地体相连接，从而形成一个电气回路，以达到回流电流的目的。
接地的作用有以下几个方面：1.保护人身安全：在电气事故发生时，通过接地可以将电流迅速引入大地，防止电流对人体造成伤害。
接地可以有效地减少电离能力，使电流快速地从人体流入地面，保护人身安全。
2.保护设备设施：接地可以降低电气系统的绝缘性能要求，减少绝缘设计的困难和成本。
在电气系统中，通过良好的接地系统，可以提供一个安全的回路，防止电压过高对设备设施造成损坏。
3.提高电气系统可靠性：适当的接地方式可以有效地减少电磁干扰和电磁感应，提高电气系统的抗干扰能力。
良好的接地系统可以有效地减少雷击等自然灾害对电气设备的影响。
4.防止静电积聚：在一些对静电要求较高的场合，如化学工厂、石油储罐等，接地可以有效防止静电积聚，减少火灾和爆炸的风险。
5.减少电弧危险：在电弧发生时，通过接地可以迅速引入地面，减少火灾和爆炸的可能性，保护人身安全和设备设施。
设备工作接地和保护接地介绍
L
IL
A
IA
B
IB
C
IC Ik
IfhA
负
IfhB
荷
ICC
ICB
ICAIfhC
C CC
IC UA
ICA ICB
d
UC
0
UAd
-UC UBd
IL
UB
C相发生接地时，中性点电压变为-UC ，在消弧线圈作
用下，产生电感电流（滞后90°）
各相电流
IL
UO XL
UC
j L
•
•
•
I A I CA I fhA
五、中性点经电阻接地的电力系统
适用范围 配网系统（与中性点经消弧线圈接地、不接地相比） 在我国城市配网系统中： 全电缆出线变电站的单相接地故障电容电流超过30A时采用 中性点经电阻接地；
全架空线路出线变电站的单相接地故障电流超过10A时，采 用中性点经消弧线圈接地；
对电缆与架空线混合线路的单相接地故障电容电流超过10A 时，可采用中性点经消弧线圈接地或采用中性点经电阻接 地。
当接地短路电流经接地网入地时，大地表面形成电位分布，接地部分和地面上某一 点之间的电位差称为接触电势。人体接触该两点时所受到的电压称为接触电压。
11.跨步电势和跨步电压 地面上水平距离为跨步的两点之间的电位差称为跨步电势。人体两脚接触该两点时 所受到的电压称为跨步电压。
二、接地的分类 电气装置的接地按用途可分为工作接地、保护接地、保护接零、防雷接地和防静电接 地。
效值为
,所以它们的相量和不为零，大地中有
电容电流过。
各相电流：
•
•
•
•
•
•
I A I k I CA I fhA I k I fhA
接地的一般概念
接地的一般概念
1.接地含义
接地是指在系统与某个电位基准之间建立低电阻通路。
电子设备的“地”有两种含义，一种是真正接“大地”，是零电位，将电子设备金属外壳、电路基准点与大地相连，保护设备和人员安全，如保护接地、防雷接地等，称为“安全地”；另一种是“系统基准地”，如弱电系统并不真正接大地，为提高系统稳定性、屏蔽保护性、增强系统电磁兼容性，必要时也接“大地”，称为“信号地”。
电力行业标准规定，接地是将电力系统或建筑物中电气装置或设施的某些导电部分，经接地线连接至接地极；电气控制系统中，对接地也有专门的要求与标准。
接地是线路电压参考点，是机柜或机架，是安全地线或接大地，是电流返回其源的低阻抗通道。
2.接地符号
常用接地符号有：PE，PGND，FG—保护地或机壳；BGND或
DC-RETURN—直流-48V（+24V）电源（电池）回流；GND—工作地；DGND —数字地；AGND—模拟地；LGND—防雷保护地。
3.接地功能
电子设备和电子系统的接地表面电位被看作零电位，作为各种电压信号的基准；接地表面用作各种信号电路电流的回流通道，接地平面也作为电源回路的一部分（零电位），还作为电源强电流返回通道；接地配合各种屏蔽系统，容纳各种频率干扰电流的信道；作为零电位基准，连接裸露的设备金属外壳，保护人员安全。
4.接地原则
1）电路中接地导线及公共母线阻抗最小、自感最小。
接地线长度尽量短。
2）接地线截面形状应选取管形，全阻抗最小。
3）接地线电气连接质量严格，连接牢固，防氧化，保证接触电阻最小。
还要防止连接处发生氧化，防止发生非线性效应，接地线要单独放线。
4）接地方式有单独接地、共同接地、串联接地。

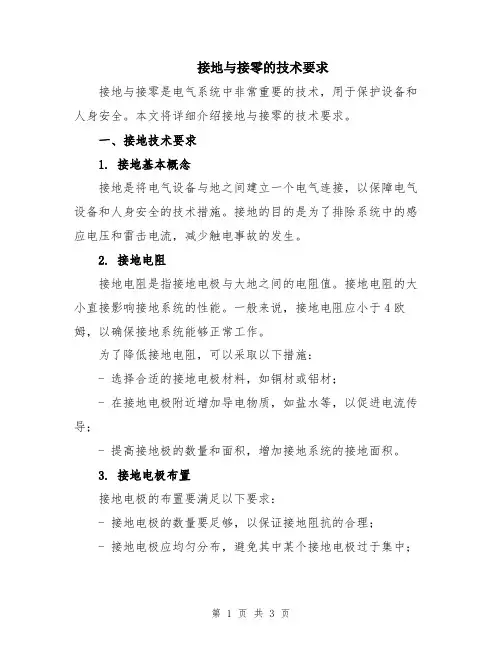

接地与接零的技术要求
接地与接零的技术要求接地与接零是电气系统中非常重要的技术，用于保护设备和人身安全。
本文将详细介绍接地与接零的技术要求。
一、接地技术要求1. 接地基本概念接地是将电气设备与地之间建立一个电气连接，以保障电气设备和人身安全的技术措施。
接地的目的是为了排除系统中的感应电压和雷击电流，减少触电事故的发生。
2. 接地电阻接地电阻是指接地电极与大地之间的电阻值。
接地电阻的大小直接影响接地系统的性能。
一般来说，接地电阻应小于4欧姆，以确保接地系统能够正常工作。
为了降低接地电阻，可以采取以下措施：- 选择合适的接地电极材料，如铜材或铝材；- 在接地电极附近增加导电物质，如盐水等，以促进电流传导；- 提高接地极的数量和面积，增加接地系统的接地面积。
3. 接地电极布置接地电极的布置要满足以下要求：- 接地电极的数量要足够，以保证接地阻抗的合理；- 接地电极应均匀分布，避免其中某个接地电极过于集中；- 接地电极应远离临近的金属结构或电气设备，避免信号干扰。
4. 接地电极的防腐蚀接地电极通常暴露在大气环境中，容易受到腐蚀。
为了保证接地电阻的稳定和可靠，接地电极应进行防腐蚀处理，如镀铜、镀铝等。
5. 接地系统的联结接地系统中的各个电气设备需要进行相互联结，以确保整个系统的接地性能。
常见的联结方式有星形联结、网状联结和环形联结等。
二、接零技术要求1. 接零基本概念接零是指将电气系统的中性点与大地相连的技术措施。
接零的目的是为了保护人身安全，防止电气设备出现电压过高和漏电等问题。
2. 接零线的选取接零线的选取要满足以下要求：- 接零线的截面积应足够大，以承载电流；- 接零线的材质应导电性能好，如铜线、铝线等；- 接零线应有足够的绝缘能力，以防止接触带电部分。
3. 接零线的敷设接零线的敷设要满足以下要求：- 接零线应与电源线分开敷设，以避免互相干扰；- 接零线的敷设路径应短，电阻小，减少功耗；- 接零线应保持良好的接地连接，以确保可靠性。
接地的名词解释
接地的名词解释接地是一种广泛应用于电气工程中的概念，它指的是将电器设备或系统的金属部分与地球连接，以确保安全运行。
接地是一种保护措施，可以有效地降低电气设备故障引发的电击、火灾等风险。
在本文中，我们将对接地的概念、原理以及其在不同领域中的应用进行解释。
由于电气设备的金属外壳和内部导体都可能存在电压，如果没有正确的接地，当设备出现故障时，这些电压可能会泄漏到人体或其他设备上，引发电击、短路或火灾等危险。
接地通过将设备的金属部分连接到地球，形成一个低阻抗电路，将电流从设备引导到地下，以确保人身安全和设备正常运行。
接地的原理基于电流路径的选择，遵循了电流总是沿着最低电阻的路径流动的规律。
当设备的金属部分与地球连接时，地球与设备之间形成了一个低电阻的路径，比其他非金属部分更容易导电。
因此，在设备出现故障时，电流会优先选择通过接地路径流动，而不是通过人体或其他电气设备。
接地的方法有很多种，最常见的是建立接地电极和接地网。
接地电极是专门埋入地面的金属棒或板，它们通过导线与设备的金属部分连接在一起。
接地网是通过将多个接地电极连接在一起形成的网状结构，增加接地面积，提高接地效果。
除了金属设备的接地，电气系统中还需要对信号线、电源线等进行接地，以确保整个系统的稳定性和安全性。
接地在不同领域中都有着广泛的应用。
在家庭中，接地保护是电气安全的基本要求。
我们常常可以看到插座上有一个带有金属接地针的插头，这样一来，当插头插入插座时，接地针会与插座上的接地部分相连接，将电器设备接地，从而有效地避免了电气事故的发生。
在工业领域，接地同样具有重要意义。
许多大型设备和机器需要通过接地来确保其正常工作。
例如，汽车工厂中的焊接机器需要接地来保证焊接操作的安全，医院中的大型扫描设备也需要接地来防止电磁干扰。
此外，接地还可以帮助提供防雷保护，减少电磁辐射，并降低静电积累的风险。
在电子产品领域，接地同样被广泛应用。
例如，计算机和通信设备通常需要接地以防止电磁干扰和抑制静电。
接地基础知识
接地基础知识目录一、接地概述 (2)1. 接地定义与重要性 (3)2. 接地系统基本构成 (4)3. 接地类型及应用场景 (5)二、接地原理与特性 (6)1. 静电接地原理 (7)2. 电流接地原理 (9)3. 电磁兼容性与接地 (10)4. 接地电阻、电位及电压降特性 (11)三、接地系统设计 (12)1. 接地系统规划 (14)2. 接地网布局与设计 (15)3. 接地模块选择与配置 (17)四、接地实施与测试 (19)1. 接地施工规范与要求 (20)2. 接地电阻测试方法 (22)3. 接地系统性能评估 (23)4. 维护与故障排除 (23)五、各类接地详解 (25)1. 保护接地 (26)1.1 保护接地原理及作用 (27)1.2 保护接地实施要点 (28)2. 工作接地 (29)2.1 工作接地概念及目的 (30)2.2 工作接地类型与实施 (31)3. 雷电接地 (33)3.1 雷电产生及危害 (33)4. 静电接地 (36)4.1 静电产生及危害 (37)4.2 静电接地措施与方法 (39)六、案例分析与实践经验分享 (40)1. 成功案例展示与分析 (41)2. 实践中的经验总结与教训分享 (42)3. 问题解答与疑难解析 (44)4. 未来发展趋势与展望 (45)一、接地概述接地是电子工程和电气工程领域中最基本且广泛存在的做法之一。
其核心意义在于提供一个稳定的参考电位点，通常是将电路的某一位置连接至地球的地面，或者是与一个较大、稳定的电位参考系统（如等位平面）相连。
接地系统的设计首先考虑的是人身安全和设备防护问题，通过确保电路或机壳对外没有危险的静电积累或电位差，接地能够有效降低因静电放电（ESD）引起的设备损坏和潜在的人身伤害。
它还有助于限制电磁干扰（EMI）的传播，提高信号完整性，并保障通讯设备的正常运作。
接地系统可以被分为功能接地、安保接地和屏蔽接地等几类，各自有不同的应用场景。
接地的概念和作用
接地：深入理解其概念与作用
在电气工程中，接地是一种常见的技术术语，而在日常生活中，我们也常常会听到接地的概念。
然而，许多人可能并不清楚接地到底是什么，以及它为何如此重要。
本文将对接地的概念和作用进行详细解析。
一、接地的概念
接地，也被称为接地线或地线，是电气系统的一个重要组成部分。
它是通过一个导体（通常是铜或铝线）将设备连接到地球上的实践。
接地线提供了一条安全的路径，使得电流能够直接流入地球，而不是通过可能会导致电击的设备或人体。
二、接地的作用
接地的主要作用是提供电气安全。
通过将设备接地，可以防止过载、短路或设备故障时产生的过高电压伤害到设备或人体。
以下是接地的几个主要作用：
1、保护人身安全：当电气设备出现故障时，接地线提供了电流的安全路径，将电流导向地面，防止电流通过接触设备的人体流动，从而避免电击事故。
2、防止设备损坏：接地也有助于保护电气设备免受过电压的损害。
在电源系统发生故障时，例如雷击或电源线路故障，接地可以将高电压导出，防止设备损坏。
3、稳定电压和提高电力质量：接地系统可以稳定系统电压至预定值，减小电压波动。
此外，接地还可以减少电气噪声和干扰，
提高电力质量。
总的来说，接地在电气系统中起着至关重要的作用。
不仅可以提供人身和设备的安全保护，而且可以提高电力系统的稳定性和电力质量。
因此，无论在家庭、商业或工业电气系统中，都应确保适当的接地。
同时，应定期检查接地系统，确保其在需要时能够有效地工作。
2024年建筑施工临时用电的接地与接零
2024年建筑施工临时用电的接地与接零1. 引言建筑施工中的临时用电是指在建筑工地上为施工过程中的电力供应而进行的电气工程。
在施工现场，临时用电的接地与接零是非常重要的安全措施。
本文将对2024年建筑施工临时用电的接地与接零进行详细阐述。
2. 接地的基本概念接地是指将电气设备的非电气部分与地面或其他大质量导体直接相连，以便将电流安全地引导至地面。
接地的目的是保护人身安全和设备安全，防止电压过高和电流漏到人体或其他设备上。
在建筑施工中，接地的作用十分重要。
3. 接地的方法在建筑施工的临时用电中，常见的接地方法包括以下几种：（1）大质量导体接地法：将电气设备的金属外壳通过导线与埋入地下的金属构造物或大质量导体相连接，将电流安全地引导到地面。
这种方法简便可靠，广泛应用于建筑施工中的临时用电系统。
（2）接地网接地法：在建筑施工现场设置接地网，将电气设备的金属外壳通过导线连接到接地网。
接地网的作用是提供一个低阻抗的电流回路，将电流安全地引导到地面。
接地网的大小应根据实际情况进行设计，以保证良好的接地效果。
（3）人体接地法：当人身接触到带电设备或电气设备的金属外壳时，人体会成为电流的一部分，可能导致电击事故的发生。
为了防止这种情况发生，可以使用人体接地法，即将人体与地面或大质量导体相连接，将电流安全地引导到地面。
人体接地法可以通过穿戴绝缘鞋或使用接地导线等方式实现。
4. 接零的基本概念接零是指将电气系统的中性点与地面相连接的过程。
接零的目的是保证电气系统的正常运行和安全使用。
在建筑施工中，接零是非常重要的，特别是对于临时用电系统。
5. 接零的方法在建筑施工的临时用电中，常见的接零方法包括以下几种：（1）低阻抗接零：通过选择合适的导线材料和合理布置导线的方法，使电气系统的中性点与地面之间的电阻尽量小。
低阻抗接零可以减小电压漂移，提高电气系统的质量。
（2）中性点接地：将电气系统的中性点通过导线或导体与地面相连接。
接地的基本概念(最新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改接地的基本概念(最新版)Safety management is an important part of production management. Safety and production are inthe implementation process接地的基本概念(最新版)将电力系统或电气装置的某一部分经接地线连接到接地极称为“接地”。
“电气装置”是一定空间中若干相互连接的电气设备的组合。
“电气设备”是发电、变电、输电、配电或用电的任何设备，例如电机、变压器、电器、测量仪表、保护装置、布线材料等。
电力系统中接地的一点一般是中性点，也可能是相线上某一点。
电气装置的接地部分则为外露导电部分。
“外露导电部分”为电气装置中能被触及的导电部分，它在正常时不带电，但在故障情况下可能带电，一般指金属外壳。
有时为了安全保护的需要，将装置外导电部分与接地线相连进行接地。
“装置外导电部分”也可称为外部导电部分，不属于电气装置，一般是水、暖、煤气、空调的金属管道以及建筑物的金属结构。
外部导电部分可能引入电位，一般是地电位。
接地线是连接到接地极的导线。
接地装置是接地极与接地线的总称。
超过额定电流的任何电流称为过电流。
在正常情况下的不同电位点间，由于阻抗可忽略不计的故障产生的过电流称为短路电流，例如相线和中性线间产生金属性短路所产生的电流称为单相短路电流。
由绝缘损坏而产生的电流称为故障电流，流入大地的故障电流称为接地故障电流。
当电气设备的外壳接地，且其绝缘损坏，相线与金属外壳接触时称为“碰壳”，所产生的电流称为“碰壳电流”。
1.接触电压在图19.6中，当电气装置M绝缘损坏碰壳短路时，流经接地极的短路电流为Id。
接地的概念与基本方法
接地的概念与基本方法
所谓“地”，一般定义为电路或系统的零电位参考点。
保证接地良好的主要目的有两个：一是为了防止在雷击时或带有高压的元件、导线被击穿时使机壳带电，避免操作人员遭到电击；二是为了减小由于公共地阻抗、电场或其他干扰锅合造成的电磁干扰。
前者属于安全问题，不属于本书讨论的范围，我们着重讨论后者。
接地就是接零电位参考点，不同的接地点之间存在电位差。
实际上，地线也是有电阻值的，当地线中有电流流过时，就要在地线电阻上产生压降。
在实际的印刷电路板上，系统中各个电路的地不可能接在同——点。
接在不同接地点之间的地线就存在电阻。
因此，流过地线的电流将产生于扰电压加到各个电路。
形成对电路的干扰。
接地的基本方法有一点接地、多点接地和混合接地三种，如图7—2”—3所示。
’一点接地是指所有的地线都直接连到——个惟一的“地”参考点上。
——点接地的优点在于可避免形成多个地回路造成的干扰；缺点是地线的布线复杂、走线长，不容易实施。
且有可能引进其他噪声电压。
多点接地是指所有的地线都连到就近的地线点1：。
以减小地线长度。
多点接地的优点是线路结构比一点接地简单，且可最大限度地减小高频驻波效应；缺点是多点接地形成多个地回路，可能造成干扰。
混合接地综合厂一点接地和多点接地。
当系统具有多个电路时，各个电路接地系统都接在—’点，然后将各个电路接地线用母线互连起来，再接到整个
系统的总的惟一参考地上。
接地的基本概念-保护接地
⑴ 电源中性点：直接接地 ⑵ 用电设备保护线PE接法： 经各自的PE线分别直接接地 ⑶ 配电系统：三相四线制低压供电系统 见图
（三）IEC对配电网接地方式的分类
3、TN系统 ⑴ 电源中性点：直接接地(零线) ⑵ 设备的保护线PE接法： 通过PE线接零线 TN系统又分为TN-C、TN-S、TN-C-S三种形式 1)TN-C系统：
整个系统内零线N和保护线PE是合用的,且标 为PEN 见图
（三）IEC对配电网接地方式的分类3、TN系统
2)TN-S系统：见图 整个系统内零线N与保护线PE是分开的。 3)TN-C-S： 见图
系统整个系统内中性线N与保护线PE是部分合 用的。 即前边为TN-C系统(N线与PE线是合一的)，后 边是TN-S系统(N线与PE线是分开的，分开后 不允许再合并) 总结
2—3 保护接地
间接触电 见图
触电的后果 见录像
当电气设备因绝缘损坏而发生漏电或击穿时， 平时不带电的金属外壳及与之相连的其他金属 部分便带有电压。人体触及这些意外的带电部 分时，就可能发生触电事故。
避免间接触电的技术措施：
保护接地、保护接零、装设漏电保护器
一、接地的基本概念
（一）接地及其分类 1、接地定义：是指从电网运行或人身安全的需要出发，
如果设备发生碰壳，其故障电流较小，不足以使电 路中的过流保护装置动作，设备外壳将长时间带电。
5、近年来，随着高灵敏度漏电保护 器的推广应用，保护接地作为保安 措施已被广泛应用于中性点直接接 地的三相四线制电网中，并被称为 TT系统。
规律： 在第一个字母中 I代表：电源中性点不接地或经足够大阻抗接地 T代表：电源中性点直接接地 在第二个字母中 T代表：用电设备保护线直接接地 N代表：用电设备保护线接零线 在第三个字母中 C代表：中性线N和保护线PE是合用的 S代表：中性线N和保护线PE是分开的 C-S代表：中性线N和保护线PE部分合用
接地的基本概念及原理
E 最大，离电流注入点愈远，地中电流密度和电场强度就愈
小，因此可以认为在相当远（约20～40m）处，为零电位。电 位分布曲线如图8-42所示。
图8-42 接地装置的电位分布 Ut—接触电压 Us—跨步电压
接地装置对地电位u与通过接地极流入地中电流i的比值称
为接地电阻。 人处于分布电位区域内，可能有两种方式触及不同电位点 而受到电压的作用。当人触及漏电外壳，加于人手脚之间的电 压，称为接触电压。 当人在分布电位区域内跨开一步，两脚间（水平距离0.8m） 的电位差，称为跨步电位差，即跨步电压。
——考虑土壤干燥所取的季节系数
小结
接地按用途可分为：工作接地、保护接地、防雷接地、 静电接地 大地具有一定的电阻率，电流以电流场的形式向大地作 半球形扩散，将沿大地产生电压降。
发电厂、变电所中的接地网是集工作接地、保护接地和 防雷接地为一体的良好接地装置
返回
（本节完）
8.4 接地的基本概念及原理
8.4.1 接地概念及分类 8.4.2 接地电阻，接触电压和跨步电压
8.4.3 接地和接零保护
返回
8.4.1 接地概念及分类
接地就是指将电力系统中电气装置和设施的某些导电部 分，经接地线连接至接地极。埋入地中并直接与大地接触的金 属导体称为接地极。电气装置、设施的接地端子与接地极连接 用的金属导电部分称为接地线。接地极和接地线合称接地装置。 接地按用途可分为：
本书还分别介绍了几种典型接地极的接地电阻 计算，请读者仔细研读。
返回
8.4.3 接地和接零保护
1. 发电厂、变电所的接地保护
发电厂、变电所中的接地网是集工作接地、保护接地和 防雷接地为一体的良好接地装置。一般的作法是：除利用自然 接地极以外，根据保护接地和工作接地要求敷设一个统一的接 地网，然后再在避雷针和避雷器安装处增加3～5根集中接地极 以满足防雷接地的要求。 按照工作接地要求，发电厂、变电所电气装置保护接地的 接地电阻应满足：
接地的概念、分类和目的
接地的概念、分类和目的一、接地的概念接地就是将电气设备的某些部位、电力系统的某点与大地相连，提供故障电流及雷电流的泄流通道，稳定电位，提供零电位参考点，以确保电力系统、电气设备的安全运行，同时确保电力系统运行人员及其他人员的人身安全。
接地功能是通过接地装置或接地系统来实现的。
电力系统的接地装置可分为两类，一类为输电线路杆塔或微波塔的比较简单的接地装置，如水平接地体、垂直接地体、环形接地体等，另一类为发变电站的接地网。
简单而言，接地装置就是包括引线在内的埋设在地中的一个或一组金属体（包括金属水平埋设或垂直埋设的接地极、金属构件、金属管道、钢筋混凝土构筑物基础、金属设备等），或由金属导体组成的金属网，其功能是用来泄放故障电流、雷电或其他冲击电流，稳定电位。
而接地系统则是指包括发变电站接地装置、电气设备及电缆接地、架空地线及中性线接地、低压及二次系统接地在内的系统。
表征接地装置电气性能的参数为接地电阻。
接地电阻的数值等于接地装置相对无穷远处零电位点的电压与通过接地装置流入地中电流的比值。
如果通过的电流为工频电流，则对应的接地电阻为工频接地电阻；如果通过的电流为冲击电流，接地电阻为冲击接地电阻。
冲击接地电阻是时变暂态电阻，一般用接地装置的冲击电压幅值与通过其流入地中的冲击电流的幅值的比值作为接地装置的冲击接地电阻。
接地电阻的大小，反映了接地装置流散电流和稳定电位能力的高低及保护性能的好坏。
接地电阻越小，保护性能就越好。
二、接地分类电力系统交流电气装置的接地按其功能可分为基本的三类：工作接地、防雷接地和保护接地。
1．工作接地交流电力系统根据中性点是否接地而分为中性点有效接地系统和中性点非有效接地系统（包括中性点绝缘系统、中性点通过电阻或电感接地的系统）。
我国在110 kV及以上的电力系统中均采用中性点有效接地的运行方式，其目的是为了降低电气设备的绝缘水平，这种接地方式称为工作接地。
采用中性点有效接地方式后，正常情况下作用在电气设备（如电力变压器）绝缘上的电压为相电压。
接地与接零的基本概念
接地与接零的基本概念一、电气上的“地”当外壳接地的电气设备发生碰壳短路或带电的相线断线触及地面时，电流就从电气设备的接地体或相线触地点向大地作球形流散，使其附近的地表面和土壤中各点之间出现不同的电压，距触地点越近的地方电压降越高。
距触地点越远的地方电压降越低。
这是因为靠近触地点的土层对接地电流具有较小的截面，呈较大的电阻，产生较大的电压降；距触地点越远的土层，导电截面越大，对电流阻力越小，电压降也越小。
距触地点20m 以外，几乎没有电压降，即电位已降至为零。
我们通常所说的电气上的“地”，就是指距触地点20m以外的地。
1、接地用金属导线将电气设备需要接地的部分，与埋入地中（直接接触大地）的金属导体可靠地连接起来称为接地。
2、地线连接电气设备金属外壳与接地体的导体线称为地线。
3、零线与变压器或发电机直接接地的中性点相连接的导线称为零线。
4、接地电流当发生接地短路或碰壳短路时，经接地短路点流入地内的电流，称为接地电流。
5、接地电阻人工或自然接地体的对地电阻与接地线电阻的总和，称为接地装置的接地电阻。
二、三个电压1、对地电压电气设备发生碰壳短路时，接地短路电流通过接地装置流入大地。
此时，电气设备的接地部分（如接地外壳、接地线和接地体等）与大“地”间的电位差，称为对地电压。
2、接触电压在接地短路电流回路上，一个人同时触及不同电位的两点所承受的差称为接触电压。
3、跨步电压在距接地体20m范围内，人的两只脚之间的电位的差称为跨步电压。
跨步电压的大小与跨步大小及距离接地体的距离有关。
一般人的跨步按0.8m考虑。
三、四个接地1、工作接地为了保证电气设备的可靠运行，将电力系统中的变压器低压侧中性点接地称为工作接地。
2、保护接地为了防止电气设备绝缘损坏而造成的触点事故，将电气设备不带电的金属部分与接地装置用导线连接起来称为保护接地。
3、重复接地除运行变压器低压侧中性点接地外，零线上的一处或多处再另行接地称为重复接地。
接地装置
一、接地的基本概念
11、何谓“地”？ 这里所说的地是电气上的地，其特点是该处土壤中没有电流，即 该处的电位等于零。 只要土壤中某一点的电流密度不等于0，在这里就有电压降，它 的电位就不等于零。 由于我们所说的地是电位等于零的地方，也就是传导电流等于零 的地方，从理论上讲，这个地方距接地体无穷远。 实验证明，在距简单接地体20m以外的地方电位基本趋于零，如 接地装置周围大地表面电位分布图所示，一般把这种地方称为电 接地装置周围大地表面电位分布图 气上的“地”。 12、何谓接触电压？其大小有何规律？ 当人的手接触到发生接地短路的设备外壳时，人的手与脚之间就 会承受一个电压，这个电压称为接触电压。 接触电压Uj的大小随人体站立点的位置而异。显然，设备越靠近 接地体，接触电压越小，离接地体20m以外的地方，接触电压最 大，可达电气设备的对地电压Um。如接触电压触电示意图所示。 用数学表达式表示为：Uj=UM-ψ。式中UM为设备发生短路时设备 上的对地电压； φ为人脚站立处的电位，如接触电压触电示意图 所示。一般取离设备水平距离0.8m处的电位。
三、接地电阻的计算
1、工频接地电阻是如何定义的？ 接地体的工频接地电阻是指当一定的工频电流I流入接 地体时，由接地体到无穷远处零位面之间必有电压U， 将U/I的值定义为工频接地电阻Rg。2、单根垂直接地体 的工频接地电阻如何计算？ 单根垂直接地体的工频接地电阻计算公式。 的工频接地电阻计算公式 单根垂直接地体的工频接地电阻计算公式 3、水平接地体的工频接地电阻如何计算？ 水平接地体的工频接地电阻计算公式。 水平接地体的工频接地电阻计算公式 4、何谓冲击系数α？它与哪些因素有关？ 冲击系数α是说明冲击接地电阻与工频接地电阻之间关 系的一个系数，其数学表达式为：α=Rch/Rg 。 α与单独接地体的形状、尺寸、冲击电流数值、波形以 及土壤电阻率等有关。 α值经验计算公式。
接地的概念及分类
接地的概念及分类嘿，朋友！您知道啥叫接地不？这接地啊，就好比是咱生活中的保险带，关键时刻能保平安呐！简单来说，接地就是把电气设备或者电路的某个部分与大地连接起来。
这可不是随便连一连就行的，这里头的学问可大着呢！接地有好几种类型，咱先来说说工作接地。
您就把它想象成是一位勤劳的员工，坚守在自己的岗位上，默默地为整个系统的正常运行贡献力量。
比如说在电力系统中，变压器中性点的接地就是工作接地。
它能保证电力系统在正常和故障情况下，都能稳定可靠地运行。
要是没有它，那电力系统可就像没头的苍蝇，乱了套啦！您说是不是？再来说说保护接地。
这就像是一位忠诚的卫士，时刻保护着咱们的安全。
比如电气设备的金属外壳接地，万一设备漏电了，电流就能顺着接地线流到大地去，不会电到咱们。
您想想，要是没有这保护接地，您不小心碰到漏电的设备，那后果得多可怕呀！还有重复接地呢！这就好比是给安全又加了一道锁。
在零线上多处接地，能降低零线的对地电压，增强保护的可靠性。
就好像是多派了几个卫士站岗，更让人放心不是？防雷接地您也得了解了解。
这就像是给房子装了个避雷针，能把雷电引入大地，避免建筑物和设备受到雷击的损害。
要是没有它，那雷劈下来，不得把东西都给毁啦？静电接地也不能忽视。
您想想，冬天脱毛衣的时候，噼里啪啦的静电多烦人。
在一些容易产生静电的场所，比如加油站、化工车间，做好静电接地，就能把静电导走，避免引发火灾或者爆炸。
这就像是给静电找了个“出路”，不让它们捣乱。
接地虽然看似简单，可要是没做好，那麻烦可就大了。
电气设备可能会损坏，甚至会危及到人的生命安全。
所以啊，咱们可不能小瞧这接地的事儿。
总之，接地是电气安全的重要保障，各种类型的接地都有其独特的作用。
咱们得重视起来，让接地这个“保护神”好好发挥作用，为咱们的生活和工作保驾护航！。
接地的概念
关于接地概念一、种类1、防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
2、交流工作接地将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N线）接地。
N线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。
3、安全保护接地安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来，但严禁将PE线与N线连接。
4、直流接地为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
5、屏蔽接地与防静电接地为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
6、功率接地系统电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地二、要求1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。
三、智能大厦接地系统的设计1、防雷接地系统接地体一般利用智能大厦桩基，桩基上端钢筋通过承台面钢筋连在一起；防雷接地系统引下线一般利用柱子内钢筋；防雷接闪器用避雷带和避雷针结合的方式，智能大厦30米及以上，每三层利用圈梁钢筋与柱筋连在一起构成均压环；接地电阻要求小于1欧姆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
接地的基本概念(最新版)
Safety management is an important part of production management. Safety and production are in
the implementation process
接地的基本概念(最新版)
将电力系统或电气装置的某一部分经接地线连接到接地极称为“接地”。
“电气装置”是一定空间中若干相互连接的电气设备的组合。
“电气设备”是发电、变电、输电、配电或用电的任何设备，例如电机、变压器、电器、测量仪表、保护装置、布线材料等。
电力系统中接地的一点一般是中性点，也可能是相线上某一点。
电气装置的接地部分则为外露导电部分。
“外露导电部分”为电气装置中能被触及的导电部分，它在正常时不带电，但在故障情况下可能带电，一般指金属外壳。
有时为了安全保护的需要，将装置外导电部分与接地线相连进行接地。
“装置外导电部分”也可称为外部导电部分，不属于电气装置，一般是水、暖、煤气、空调的金属管道以及建筑物的金属结构。
外部导电部分可能引入电位，一般是地电位。
接地线是连接到接地极的导线。
接地装置是接地极与接地线的总称。
超过额定电流的任何电流称为过电流。
在正常情况下的不同电
位点间，由于阻抗可忽略不计的故障产生的过电流称为短路电流，例如相线和中性线间产生金属性短路所产生的电流称为单相短路电流。
由绝缘损坏而产生的电流称为故障电流，流入大地的故障电流称为接地故障电流。
当电气设备的外壳接地，且其绝缘损坏，相线与金属外壳接触时称为“碰壳”，所产生的电流称为“碰壳电流”。
1.接触电压
在图19.6中，当电气装置M绝缘损坏碰壳短路时，流经接地极的短路电流为Id。
如接地极的接地电阻力Rd，则在接地极处产生的对地电压Ud=Id•Rd，通常称Ud为故障电压，相应的电位分布曲线为图19.6中的曲线C。
一般情况下，接地线的阻抗可不计，则M上所呈现的电位即为Ud。
当人在流散区内时，由曲线C可知人所处的地电位为Uφ。
此时如人接触M，由接触所产生的故障电压Uf=Ud-Uφ。
人站立在地上，而一只脚的鞋、袜和地面电阻为Rp，当人接触M时.两只脚为并联，其综合电阻为Rp/2。
在Ut的作用下，Rp/2与人体电阻RB串联，则流经人体的电流IB=Uf/（RB+Rp/2），人体所承受的电压Ut=IB•RB=Uf•RB/（RB+Rp/2）。
这种当电气装置绝缘损坏时，触
及电气装置的手和触及地面的双脚之间所出现的接触电压Ut与M和接地极间的距离有关。
由图19.6可见，当M越靠近接地极，Uφ越大，则Uf越小，相应地Ut也越小。
当人在流散区范围以外，则U φ=0，此时Uf=Ud，Ut=Ud•RB/（RB+Rp/2），Ut为最大值。
由于在流散区内人所站立的位置与Uφ有关，通常以站立在离电气装置水平方向0.8m和手接触电气装置垂直方向1.8m的条件计算接触电压。
如电气装置在流散区以外，计算接触电压Ut时就不必考虑上述水平和垂直距离。
2.跨步电压
人行走在流散区内，由图19.6的曲线C可见，一只脚的电位为Uφ1，另一只脚的电位为Uφ2，则由于跨步所产生的故障电压Uk=U φ1-Uφ2。
在Uk的作用下，人体电流IB从人体的一只脚的电阻Rp，流过人体电阻RB，再流经另一只脚的电阻Rp，则人体电流IB=Uk/（RB十2Rp）。
此时人体所承受的电压Ut=IB•RB=Uk•RB/（RB+2p）。
这种当电气装置绝缘损坏时，在流散区内跨步的条件下，人体所承受的电压Uk为跨步电压。
一般人的步距约为0.8m，因此跨步电压
Uk以地面上0.8m水平距离间的电位差为条件来计算。
由图19.6可见，当人越靠近接地极，Uφ1越大。
当一只脚在接地极上时Uφ1=Ud，此时跨步所产生的故障电压Uk为最大值，即图19.6中的Ukm，相应地跨步电压值也是最大值。
反之，人越远离接地极，则跨步电压越小。
当人在流散区以外时，Uφ1和Uφ2都等于零，则Uk=0，不再呈现跨步电压。
3.流散电阻、接地电阻和冲击接地电阻
接地极的对地电压与经接地极流入地中的接地电流之比，称为流散电阻。
电气设备接地部分的对地电压与接地电流之比，称为接地装置的接地电阻，即等于接地线的电阻与流散电阻之和。
一般因为接地线的电阻甚小，可以略去不计，因此，可认为接地电阻等于流散电阻。
为了降低接地电阻，往往用多根的单一接地极以金属体并联连接而组成复合接地极或接地极组。
由于各处单一接地极埋置的距离往往等于单一接地极长度而远小于40m，此时，电流流入各单一接地
极时，将受到相互的限制，而妨碍电流的流散。
换句话说，即等于增加各单一接地极的电阻。
这种影响电流流散的现象，称为屏蔽作用，如图19.7所示。
由于屏蔽作用，接地极组的流散电阻，并不等于各单一接地极流散电阻的并联值。
此时，接地极组的流散电阻
以上所谈的接地电阻，系指在低频、电流密度不大的情况下测得的，或用稳态公式计算得出的电阻值。
这与雷击时引入雷电流用的接地装置的工作状态是大不相同的。
由于雷电流是个非常强大的冲击波，其幅度往往大到几万甚至几十万安的数值。
这样，使流过接地装置的电流密度增大，并受到由于电流冲击特性而产生电感的影响，此时接地电阻称为冲击接地电阻，也可简称冲击电阻。
由于流过接地装置电流密度的增大，以致土壤中的气隙、接地极与土壤间的气层等处发生火花放电现象，这就使土壤的电阻率变小和土壤与接地极间的接触面积增大。
结果，相当于加大接地极的尺寸，降低了冲击电阻值。
长度较长的带形接地装置，由干电感的作用，当超过一定长度
时，冲击电阻不再减少，这个极限长度称为有效长度、土壤电阻率越小，雷电流波头越短，则有效长度越短。
由于各种因素的影响，引入雷电流时接地装置的冲击电阻，乃是时间的函数。
接地装置中雷电流增长至幅值IM的时间，是滞后于接地装置的电位达到其最大值UM的时间的。
但在工程中已知冲击电流的幅值IM和冲击电阻Rds的条件下，计算冲击电流通过接地极流散时的冲击电压幅值UM=IM·Rds。
由于实际上电位与电流的最大值发生于不同时间，所以这样计算的幅值常常比实际出现的幅值大一些，是偏于安全的，因此在实际中还是适用的。
4.低压配电系统中的接地类型
(1)工作接地：为保证电力设备达到正常工作要求的接地，称为工作接地。
中性点直接接地的电力系统中，变压器中性点接地，或发电机中性点接地。
(2)保护接地：为保障人身安全、防止间接触电，将设备的外露可导电部分进行接地，称为保护接地。
保护接地的形式有两种：一种是设备的外露可导电部分经各自的接地保护线分别直接接地；另
一种是设备的外露可导电部分经公共的保护线接地。
(3)重复接地：在中性线直接接地系统中，为确保保护安全可靠，除在变压器或发电机中性点处进行工作接地外，还在保护线其他地方进行必要的接地，称为重复接地。
(4)保护接中性线：在380/220V低压系统中，由于中性点是直接接地的，通常又将电气设备的外壳与中性线相连，称为低压保护接中性线。
云博创意设计
MzYunBo Creative Design Co., Ltd.。
