弹簧-质量-阻尼模型

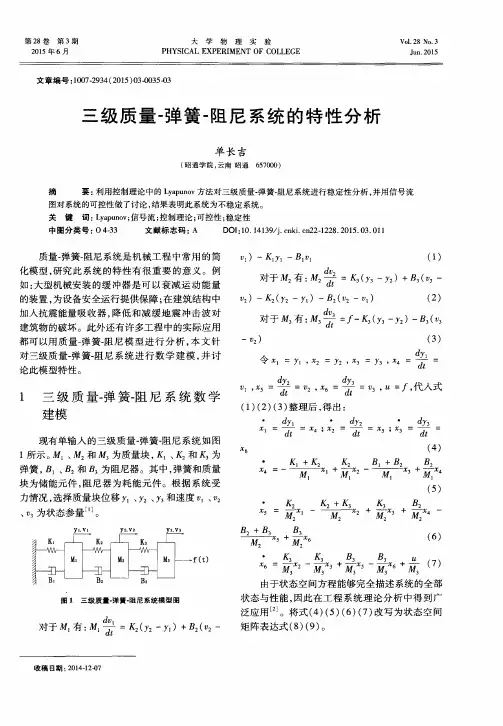

三级质量-弹簧-阻尼系统的特性分析
—
０． ３ ０ ９０ —０． １ １ ０ ２ ０． ０ ０ ００ —０． ９ ０ ５ ５ —０． ９ ２ ９４ —０． ９８ ９ ５
矩阵 表达 式 （ ８ ） （ ９ ） 。
图１ 三级质量－ 弹 簧－ 阻 尼 系 统 模 型 图
ｘ ￣ ７ ： Ｍ。 有： １ ｄ ｖ ｌ ＝Ｋ ｚ （ ｙ ２一ｙ １ ）＋Ｂ ２ （ ２一
收 稿 日期 ： ２ ０ １ ４ — １ ２ － ０ ７
三级质量一 弹簧－ 阻尼 系统 的特性分析
三级 质 量 一 弹簧一 阻尼 系统 的特 性 分 析
单 长 吉
（ 昭通 学 院 ， 云南 昭 通 ６ ５ ７ ０ ０ ０ ）
摘 关 键
要： 利用控制理论 中的 Ｌ ｙ ａ ｐ ｕ ｎ ｏ ｖ 方法对三级质量． 弹簧一 阻尼系统进行稳定性分析 ， 并用信号流 词： Ｌ ｙ ａ ｐ ｕ ｎ ｏ ｖ ； 信号流 ； 控制理论 ； 可控性 ； 稳定 性
）邶 ，
一
的装置 ， 为设 备安 全运行 提供 保 障 ； 在 建筑 结构 中 加 入抗 震能 量 吸 收器 ， 降低 和 减 缓地 震 冲击 波 对 建 筑物 的破 坏 。此外 还有许 多工 程 中 的实 际应 用 都 可 以用 质 量一 弹 簧． 阻尼模型进行分 析 ， 本 文 针
对 三级 质 量． 弹 簧一 阻尼系统进行数 学建模 ， 并 讨 论 此模 型特性 。
一
）一 （ Ｙ ２一Ｙ １ ）一Ｂ ２ （ ２一 １ ）
对 于 有 ： ｄ ｒ ３ ）
＝
（ ２ ）
，一Ｋ ３ （ Ｙ ， 一 ｙ ： ）一Ｂ ３ （ 。
（ ３）
１ 三 级 质 量一 弹 簧一 阻 尼 系 统 数 学 建 模
质量弹簧阻尼系统数学模型matlab辨识
在MATLAB中，对质量-弹簧-阻尼系统（Mass-Spring-Damper System）进行数学模型的辨识通常涉及系统识别或参数估计。
这个系统可以用二阶微分方程来描述，形如：[ m\ddot{x} + c\dot{x} + kx = F(t) ]其中：∙( m ) 是质量∙( c ) 是阻尼系数∙( k ) 是弹簧常数∙( x ) 是位移∙( F(t) ) 是外部作用力∙( \dot{x} ) 和( \ddot{x} ) 分别是一阶和二阶导数，表示速度和加速度为了在MATLAB中进行辨识，你需要有系统的输入和输出数据。
通常，输入是施加到系统上的力，输出是系统的响应（位移、速度或加速度）。
以下是一个简单的步骤，说明如何在MATLAB中辨识质量-弹簧-阻尼系统的参数：1.收集数据：首先，你需要收集系统的输入和输出数据。
这可以通过实验或模拟来完成。
2.数据预处理：确保数据是干净的，没有噪声或异常值。
可能需要进行滤波或平滑处理。
3.选择辨识方法：MATLAB提供了多种系统辨识方法，如最小二乘法、频域分析等。
选择最适合你数据的方法。
4.实现辨识算法：使用MATLAB编程实现所选择的辨识算法。
5.参数估计：应用算法来估计系统的参数（质量、阻尼和弹簧常数）。
6.验证模型：使用估计的参数构建系统模型，并与原始数据进行比较，以验证模型的准确性。
以下是一个简化的MATLAB代码示例，使用最小二乘法来估计质量-弹簧-阻尼系统的参数：matlab复制代码% 假设你已经有了一些输入（力F）和输出（位移x）数据% F - 输入力向量% x - 位移向量% t - 时间向量% 计算速度和加速度dx = diff(x) ./ diff(t);ddx = diff(dx) ./ diff(t);% 构建系统矩阵A和输出向量bA = [diff(t)' diff(t)'];b = -ddx;% 最小二乘法估计参数params = A \ b;% params(1) 是阻尼系数 c% params(2) 是弹簧常数 k% 输出参数估计值fprintf('Estimated damping coefficient (c): %f\n', params(1));fprintf('Estimated spring constant (k): %f\n', params(2));% （可选）验证模型% 使用估计的参数构建模型，并与原始数据进行比较% ...请注意，上述代码是一个非常简化的示例，实际情况可能更加复杂。
高中物理关于弹簧的8种模型
高中物理关于弹簧的8种模型:
1.简单弹簧模型：最基本的模型，将弹簧看作一个线性弹性体，满足胡克定律，即弹
簧力与变形量成正比。
2.质点弹簧模型：在简单弹簧模型的基础上，考虑到弹簧两端连接的物体的质量，将
其视为质点，分析弹簧振动、调和运动等问题。
3.弹簧振子模型：将弹簧与一定质量的物体（如小球）组合起来，形成一个简谐振动
系统，研究其振动频率、周期等特性。
4.弹簧串联模型：多个弹簧按照串联方式连接，研究整个系统的弹性特性和变形量的
分布情况。
5.弹簧并联模型：多个弹簧按照并联方式连接，研究整个系统的弹性特性和总的弹簧
常数。
6.弹簧平衡模型：将弹簧与其他物体相连接，使其处于平衡状态，通过分析受力平衡
条件，求解物体的位移和力的大小。
7.弹簧阻尼模型：考虑弹簧振动过程中存在的阻尼现象，引入阻尼系数，分析阻尼对
振动特性的影响。
8.非线性弹簧模型：考虑到弹簧在较大变形下不再满足胡克定律，采用非线性弹簧模
型进行分析，如非线性胡克定律、比例限制等。
建立弹簧-质量-阻尼系统数学模型的数轴法
ｍ ａｉ ｉ ｅ ｅ ｔ ｌ ｑ ａ ｉ ｎ ｆ ｈ ｓ —ｐ ｉ ｇ ｄ ｍｐ ｒｓ ｓｅ ． ｔ ｄ ｆ ｒ ｎ ｉ ｕ ｔ ｓｏ ｔ ｅｍａ ｓｓ ｒ ・ ａ ｅ ｙ ｔｍｓ ｃ ａｅ ｏ ｎ Ｋｅ ｒ ｓ： ｉｒ ｔｏ ｎ ｖ ｙ ｗｏ ｄ ｖ ｂ ａ ｉ ｎ ａ ｄ ｗａ ｅ； ｃ ａ ｉ ａ ｉｒ ｔ ｎ ； ｓ －ｐ ｎ － ａ ｅ ｙ ｔ ｍ ； ｔ ｅ ｔ ａ ｄ ｌ； ｕ ｒ ｍｅ ｈ ｎ ｃ ｌ ｂ ａｉ ｖ ｏ ｍａ ｓ ｓ ｒ ｇ ｄ ｍｐ ｒｓ ｓｅ ｉ ｍａ ｍａ ｉ ｌｍｏ ｅ ｎ ｍｅ ｉ ｈ ｃ －
ｔ ｒ ｓ ｕ ｌ ａ ｄ ｔ ｅ ｄ ｓ ｌｃ ｍｅ ｔ ｆｔ ｅｓ ｒｎ ｒｔ ｅ ｄ ｍｐ ｒｗｅ ｅｔａ ｓａ ｅ ｅｒ ｔ ｎ ｌ ｕ ｅ ｗａ ｉ ， ｎ ｉｐ ａ ｅ ｎ ｓｏ ｐ ｇ ｏ ａ ｅ ｒ ｎ ｌｔ ｄｔ ｔ ａ ｉ ａ ｍｂ ｒ ｉｈ ｗｅ ｅｍａ ｋ ｄ ｎ ｂ ｔ ｈ ｈ ｉ ｈ ｒ ｏｈ ｏ ｎ ｅｓ ｗｈ ｃ ｒ ｒ ｅ
ＢＡ ａ －ａ Ｚ Ｉ Ｙ ｎｙ ｎ． ＨＡＮＧ Ｘｉｏ／ｎ ａ： ｕ
（Ｃｏｌｇ ｆ ｅ ｈ ｎｃ ｌ ｎ ｉ ｅ ｒ ｇ ａｙ ａ ｉ ｅｓ ｙｏ Ｔ ｃ ｎ ｌｇ ，Ｔ ｉｕ ｎ ０ ０ ２ ，Ｃｈｎ ｌ ｅｏ Ｍ ｃ ａ ｉａ ｇｎ ｅ ｉ ，Ｔ ｉｕ ｎＵｎｖ ｒｉ ｆ ｅ ｈ ｏｏ ｙ ａｙ ａ ３ ０ ４ ｅ Ｅ ｎ ｔ ｉａ）
弹簧-质量-阻尼系统的建模及控制系统设计说明书
分数: ___________任课教师签字：___________华北电力大学研究生结课作业学年学期：第一学年第一学期课程名称：线性系统理论学生姓名：学号：提交时间：2014.11.27目录1 研究背景及意义 (3)2 弹簧-质量-阻尼模型 (3)2.1 系统的建立 (3)2.1.1 系统传递函数的计算 (5)2.2 系统的能控能观性分析 (7)2.2.1 系统能控性分析 (8)2.2.2 系统能观性分析 (9)2.3 系统的稳定性分析 (10)2.3.1 反馈控制理论中的稳定性分析方法 (10)2.3.2 利用Matlab分析系统稳定性 (10)2.3.3 Simulink仿真结果 (12)2.4 系统的极点配置 (15)2.4.1 状态反馈法 (15)2.4.2 输出反馈法 (16)2.4.2 系统极点配置 (16)2.5系统的状态观测器 (18)2.6 利用离散的方法研究系统的特性 (20)2.6.1 离散化定义和方法 (20)2.6.2 零阶保持器 (21)2.6.3 一阶保持器 (24)2.6.4 双线性变换法 (26)3.总结 (28)4.参考文献 (28)弹簧-质量-阻尼系统的建模与控制系统设计1 研究背景及意义弹簧、阻尼器、质量块是组成机械系统的理想元件。
由它们组成的弹簧-质量-阻尼系统是最常见的机械振动系统，在生活中具有相当广泛的用途，缓冲器就是其中的一种。
缓冲装置是吸收和耗散过程产生能量的主要部件，其吸收耗散能量的能力大小直接关系到系统的安全与稳定。
缓冲器在生活中处处可见，例如我们的汽车减震装置和用来消耗碰撞能量的缓冲器，其缓冲系统的性能直接影响着汽车的稳定与驾驶员安全；另外，天宫一号在太空实现交会对接时缓冲系统的稳定与否直接影响着交会对接的成功。
因此，对弹簧-质量-阻尼系统的研究有着非常深的现实意义。
2 弹簧-质量-阻尼模型数学模型是定量地描述系统的动态特性，揭示系统的结构、参数与动态特性之间关系的数学表达式。
弹簧阻尼系统的数学模型
弹簧阻尼系统的数学模型弹簧阻尼系统的基本模型图1所示，其中m表示系统质量，c表示粘滞摩擦系数，K表示弹簧系数，q表示系统位移。
图1 弹簧阻尼系统基本示意图结合图1，得到系统的模型的方程如下：mq¨+cq˙+kq=u，其中u表示输入作用力大小。
切换成状态空间表达式，设定系统的状态量为同时设置y=q为系统输出，因此得到的表达式为假设输入为正弦信号：u=Asinwt ,考虑到通用的状态空间系统方程dxdt=f(x,u)采用欧拉积分的方法，考虑在t时刻的系统状态x，在极短的时间内h>0, 状态变化率时f(x,u)是个常量，在时刻t到时刻（t+h）内，x(t+h)=x(t)+hf(x(t),u(t))进行一些简答图形绘制绘制输入信号图：输入信号为正弦信号，给定相应的幅值和角频率，表示输入作用力的大小部分代码：t = 0:0.1:100;u = 20*sin(0.5*t);plot(t,u,'r','LineWidth',2);xlabel('Time[sec]');ylabel('Force [N]');绘制基于状态方程的系统响应曲线，根据状态方程，在输入作用力下，观察系统的输出，即位置与时间的关系。
由图可知，黑色的曲线，则是表示系统的响应，采用的是matlab自带的函数。
其他颜色则是测试欧拉积分的方法，观察系统的输出响应曲线，发现时间间隔h越小，跟踪效果越好。
ys,ts] = lsim(sys,u,t);hvec = [10.50.1]; clear x;for iter = 1:length(hvec)x(:,1) = [0; 0];h = hvec(iter);maxi(iter) = max(t)/h;for i = 1:maxi(iter);x(:,i+1) = x(:,i) + h*(A*x(:,i) + B*u(h/0.1*i));td(i,iter) = (i-1)*h;yd(i,iter) = C*x(:,i);endendfigure(1); clf; plot(t, u);xlabel('time [sec]');ylabel('F [N]');figure(2); clf; subplot(211); hold on;analh = plot(ts, ys, 'k-', 'LineWidth',AM_data_linewidth);simh = plot(...td(1:maxi(1),1), yd(1:maxi(1),1), 'g+--', ...td(1:maxi(2),2), yd(1:maxi(2),2), 'ro--', ...td(1:maxi(3),3), yd(1:maxi(3),3), 'b--', ...'MarkerSize', 4, 'LineWidth', AM_ref_linewidth ...);当系统的输入是单位阶跃响应时，也需要观察系统的阶跃响应曲线。
37弹簧质量阻尼器系统建模与频率特性分析
37弹簧质量阻尼器系统建模与频率特性分析在工程中，弹簧质量阻尼器系统是一种常见的机械系统，广泛应用于减震、减振和隔振等方面。
弹簧质量阻尼器系统由弹簧、质量和阻尼器组成，其中弹簧用于提供系统的弹性支撑，质量用于惯性作用，阻尼器用于消散系统的振动能量。
建立弹簧质量阻尼器系统的数学模型并进行频率特性分析对于系统的设计和性能评估至关重要。
1.弹簧质量阻尼器系统建模弹簧质量阻尼器系统可以用简谐振动模型来描述。
假设系统由质量m、弹簧刚度k和阻尼系数c组成，其受到外力F(t)作用。
系统的运动方程可以写成如下形式：m*x''(t)+c*x'(t)+k*x(t)=F(t)其中，x(t)为系统的位移，x'(t)为系统的速度，x''(t)为系统的加速度。
频率特性分析是对弹簧质量阻尼器系统在不同频率下的响应进行研究。
在频率特性分析中，通常会研究系统的振幅-频率曲线和相位-频率曲线。
首先，通过对系统的运动方程进行拉普拉斯变换，可以得到系统的传递函数：H(s) = X(s) / F(s) = 1 / (ms^2 + cs + k)其中，s为复频域变量。
利用传递函数可以计算系统在不同频率下的振幅和相位。
根据传递函数的模和幅角，可以画出系统的振幅-频率曲线和相位-频率曲线。
3.频率特性分析实例假设一个简单的弹簧质量阻尼器系统由质量m=1kg、弹簧刚度k=10N/m、阻尼系数c=1N·s/m组成，外力F(t)为正弦函数。
通过对系统进行频率特性分析，可以得到系统在不同频率下的响应。
对于该系统，可以计算其传递函数为：H(s)=1/(s^2+s+10)通过传递函数可以计算系统在不同频率下的振幅和相位，并绘制出振幅-频率曲线和相位-频率曲线。
通过频率特性分析，可以得到系统的共振频率、共振幅值、相位延迟等重要参数，从而对系统的性能进行评估和优化。
总之，对弹簧质量阻尼器系统进行建模和频率特性分析是非常重要且必要的。
弹簧-高质量-阻尼模型
弹簧-质量-阻尼系统1 研究背景及意义弹簧-质量-阻尼系统是一种比较普遍的机械振动系统，研究这种系统对于我们的生活与科技也是具有意义的，生活中也随处可见这种系统，例如汽车缓冲器就是一种可以耗减运动能量的装置，是保证驾驶员行车安全的必备装置，再者在建筑抗震加固措施中引入阻尼器，改变结构的自振特性，增加结构阻尼，吸收地震能量，降低地震作用对建筑物的影响。
因此研究弹簧-质量-阻尼结构是很具有现实意义。
2 弹簧-质量-阻尼模型的建立数学模型是定量地描述系统的动态特性，揭示系统的结构、参数与动态特性之间关系的数学表达式。
其中，微分方程是基本的数学模型 ，不论是机械的、液压的、电气的或热力学的系统等都可以用微分方程来描述。
微分方程的解就是系统在输入作用下的输出响应。
所以，建立数学模型是研究系统、预测其动态响应的前提 。
通常情况下，列写机械振动系统的微分方程都是应用力学中的牛顿定律、质量守恒定律等。
弹簧-质量-阻尼系统是最常见的机械振动系统。
机械系统如图2.1所示，图2.1 弹簧-质量-阻尼系统简图其中1m ，2m 表示小车的质量，i c 表示缓冲器的粘滞摩擦系数，i k 表示弹簧的弹性系数，i F （t ）表示小车所受的外力，是系统的输入即i U （t ）=i F （t ）,i X (t)表示小车的位移，是系统的输出，即i Y （t ）=i X (t)，i=1,2。
设缓冲器的摩擦力与活塞的速度成正比，其中1m =1kg ，2m =2kg ，1k =3k =100N/cm ，2k =300N/cm ，1c =3c =3N ∙s/cm ，2c =6N ∙s/cm 。
由图2.1，根据牛顿第二定律,，建立系统的动力学模型如下： 对1m 有：（2-1）对2m 有：（2-2）3 建立状态空间表达式令31421122,,,x x x x u F u F ====,则原式可化为：13123241212212423423232212()()()()()()m x l l x l x k k x k x u t m x l l x l x k k x k x u t ++-++-=++-++-=化简得：1221211232431()()()u t k x k k x l l x l x x m +-++++= （2-3）2211223242342()()()u t k x k k x l l x l x x m +-+-++=（2-4）整理得：12112212211111324323222222221234001000000100()()10()()1010000100x x u k k k l l l x m m m m m x u x k k l l k l m m m m m x x y x x ⎡⎤⎡⎤⎢⎥⎢⎥⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-++⎡⎤⎢⎥=+⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-++⎣⎦⎢⎥⎢⎥⎣⎦⎣⎦⎡⎤⎢⎥⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦⎢⎥⎣⎦ （2-5）121321321,2,100,3003,6m m k k k l l l ========代入数据得：00100001400300961502003 4.5A ⎡⎤⎢⎥⎢⎥=⎢⎥-⎢⎥--⎣⎦ 00001000.5B ⎡⎤⎢⎥⎢⎥=⎢⎥⎢⎥⎣⎦10000100C ⎡⎤=⎢⎥⎣⎦则系统的状态空间表达式为x y ux x ⎥⎦⎤⎢⎣⎡=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡---=001000015.000100005.43200156930040010000100.4 化为对角标准型当系统矩阵A 有n 个不相等的特征根...)3,2,1(=i iλ时，相应的有n 个不相等的特征向量...)3,2,1(=i m i，所以有矩阵A 的特征矩阵[]m m m m M 4321...=根据矩阵论线性变换得：Mz x Tx z M T =⇒=⇒=-1可以使用matlab 进行对角标准型的运算，matlab 作为一种数学运算工具，很大程度的方便了了我们的计算，对于这个弹簧-质量-阻尼系统是一个四阶的状态空间表达式，所以可以用matlab 简化计算。
质量弹簧阻尼系统数学模型matlab辨识
质量弹簧阻尼系统数学模型matlab辨识全文共四篇示例，供读者参考第一篇示例：质量弹簧阻尼系统是工程学中常见的一个系统模型，它描述了一个质量、被弹簧连接和被阻尼器连接的系统。
这种系统经常出现在机械、土木、航空等领域中，用于分析和优化系统的动态特性。
在工程实践中，我们常常需要通过实验数据来确定系统的性能，并建立数学模型来描述系统的运动规律。
在本文中，我们将讨论如何利用MATLAB进行质量弹簧阻尼系统的数学模型辨识。
我们将介绍质量弹簧阻尼系统的理论基础和运动方程。
然后，我们将讨论如何利用MATLAB进行数据处理和数学模型辨识。
我们将通过一个案例来展示如何使用MATLAB建立和验证质量弹簧阻尼系统的数学模型。
质量弹簧阻尼系统理论基础和运动方程质量弹簧阻尼系统是一个常见的动力学系统，它由一个质量、一个弹簧和一个阻尼器组成。
质量受到外力作用时，将受到弹簧和阻尼器的约束，从而产生运动。
系统的动力学方程可以表示为：m\ddot{x} + c\dot{x} + kx = f(t)m是质量，c是阻尼系数，k是弹簧刚度，x是位移，f(t)是外力。
这是一个二阶线性常微分方程，描述了系统在外力作用下的运动规律。
MATLAB数据处理和数学模型辨识在实际工程中，我们需要通过实验数据来确定系统的参数，以建立数学模型。
MATLAB是一个强大的数学计算软件，可以方便地处理数据和建立模型。
我们可以利用MATLAB进行数据导入、处理、拟合和模拟，从而辨识质量弹簧阻尼系统的数学模型。
我们需要采集实验数据，包括质量弹簧阻尼系统的位移、速度和加速度等信息。
然后，我们可以利用MATLAB进行数据处理，比如绘制位移-时间曲线、速度-时间曲线和加速度-时间曲线等。
接下来，我们可以利用MATLAB的曲线拟合工具来拟合实验数据，从而确定系统的参数。
第二篇示例：质量弹簧阻尼系统是工程领域中常见的一种动力学系统，其在机械、航空航天、汽车等领域中都有广泛的应用。
弹簧质量阻尼系统的建模与控制系统设计
弹簧质量阻尼系统的建模与控制系统设计对于弹簧质量阻尼系统的建模，我们可以采用牛顿第二定律来描述其运动状态：$$m\ddot{x}+b\dot{x}+kx=F$$其中，$m$是质量，$\ddot{x}$是加速度，$b$是阻尼系数，$\dot{x}$是速度，$k$是弹簧系数，$x$是位移，$F$是外力。
这个方程描述了质量受到弹簧力、阻尼力和外力的合力时的运动状态。
在实际应用中，通常外力可以忽略不计或者可以进行补偿处理。
为了进一步进行控制系统设计，我们可以将建模方程进行转换，转换成状态空间形式：$$\dot{x} = Ax + Bu$$$$y=Cx+Du$$其中，$x$是状态向量，包含位置和速度信息；$u$是输入向量，即控制器的输出；$y$是输出向量，即系统的状态信息。
$A$、$B$、$C$和$D$是矩阵。
通过选取合适的状态变量和引入控制器后，可以使得转移矩阵、输入矩阵、输出矩阵和直通矩阵达到所需的性能指标。
针对弹簧质量阻尼系统，我们可以设计不同类型的控制器来实现不同的控制目标。
常见的控制器有比例控制器、积分控制器和微分控制器，以及它们的组合，即PID控制器。
其中，比例控制器能够实现快速的响应速度，但可能会造成稳态误差；积分控制器能够消除稳态误差，但会引入超调；微分控制器能够提高稳定性和抑制振荡，但容易引入噪声。
在实际控制系统设计中，我们可以根据系统性质和控制目标的不同，选择合适的控制器类型和参数。
一般情况下，通过系统建模和参数估计，可以利用控制理论和分析工具进行开环和闭环的系统性能分析和调节，从而实现系统的精确控制和稳定性。
总结起来，弹簧质量阻尼系统的建模和控制系统设计是一项重要的工程任务。
通过建立系统的动力学方程和状态空间模型，我们可以对其进行控制系统设计和分析。
根据实际需求和控制目标，选择合适的控制器类型和参数，并进行系统性能分析和优化。
这样可以实现弹簧质量阻尼系统的精确控制和稳定性。
弹簧质量阻尼系统模型
自动控制原理综合训练项目题目：关于MSD系统控制的设计目录1设计任务及要求分析 (3)1.1初始条件 (3)1.2要求完成的任务 (3)1.3任务分析 (4)2系统分析及传递函数求解 (4)2.1系统受力分析 (4)2.2 传递函数求解 (9)2.3系统开环传递函数的求解 (9)3.用MATLAB对系统作开环频域分析 (10)3.1开环系统波特图 (10)3.2开环系统奈奎斯特图及稳定性判断 (12)4.系统开环频率特性各项指标的计算 (14)总结 (17)参考文献 (18)弹簧-质量-阻尼器系统建模与频率特性分析1设计任务及要求分析1.1初始条件已知机械系统如图。
x图1.1 机械系统图1.2要求完成的任务（1） 推导传递函数)(/)(s X s Y ，)(/)(s P s X ，（2） 给定m N k m N k m s N b g m /5,/8,/6.0,2.0212==•==，以p 为输入)(t u（3）用Matlab画出开环系统的波特图和奈奎斯特图，并用奈奎斯特判据分析系统的稳定性。
（4）求出开环系统的截止频率、相角裕度和幅值裕度。
（5）对上述任务写出完整的课程设计说明书，说明书中必须进行原理分析，写清楚分析计算的过程及其比较分析的结果，并包含Matlab源程序或Simulink仿真模型，说明书的格式按照教务处标准书写。
1.3任务分析由初始条件和要求完成的主要任务，首先对给出的机械系统进行受力分析，列出相关的微分方程，对微分方程做拉普拉斯变换，将初始条件中给定的数据代入，即可得出)(s/)P(X两个传递函数。
由于本系统是一个单位负s/)(Y，)(sXs反馈系统，故求出的传递函数即为开环传函。
后在MATLAB中画出开环波特图和奈奎斯特图，由波特图分析系统的频率特性，并根据奈奎斯特判据判断闭环系统位于右半平面的极点数，由此可以分析出系统的稳定性。
最后再计算出系统的截止频率、相角裕度和幅值裕度，并进一步分析其稳定性能。
37-弹簧-质量-阻尼器系统建模与频率特性分析
学号：0121214660127微机原理及接口技术课程设计题目弹簧-质量-阻尼器系统建模与频率分析学院自动化学院专业电气工程及其自动化班级电气1206姓名黄思琪指导教师李浩2015 年 1 月14 日课程设计任务书学生姓名： 黄思琪 专业班级： 电气1206 指导教师： 李浩 工作单位： 自动化学院 题 目: 弹簧-质量-阻尼器系统建模与仿真 初始条件：已知机械系统如图。
x要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）（1） 推导传递函数)(/)(s X s Y ，)(/)(s P s X ，（2） 给定m N k m N k m s N b g m /5,/8,/6.0,2.0212==•==，以p 为输入)(t u （3） 用Matlab 画出开环系统的波特图和奈奎斯特图，并用奈奎斯特判据分析系统的稳定性。
（4） 求出开环系统的截止频率、相角裕度和幅值裕度。
（5） 对上述任务写出完整的课程设计说明书，说明书中必须进行原理分析，写清楚分析计算的过程及其比较分析的结果，并包含Matlab 源程序或Simulink 仿真模型，说明书的格式按照教务处标准书写。
时间安排：指导教师签名：年月日系主任（或责任教师）签名：年月日目录1设计任务及要求分析 (1)1.1 初始条件 (1)1.2 要求完成的任务 (1)1.3 任务分析 (2)2 系统分析及传递函数求解 (2)2.1 系统受力分析 (2)2.2 传递函数求解 (3)2.3 系统开环传递函数的求解 (3)3 用MATLAB对系统作开环频域分析 (4)3.1开环系统波特图 (4)3.2 开环系统奈奎斯特图及稳定性判断 (6)4 系统开环频率特性各项指标的计算 (8)总结 (11)参考文献 (12)本科生课程设计成绩评定表弹簧-质量-阻尼器系统建模与频率特性分析1设计任务及要求分析1.1初始条件已知机械系统如图。
x图1.1 机械系统图1.2要求完成的任务（1） 推导传递函数)(/)(s X s Y ，)(/)(s P s X ，（2） 给定m N k m N k m s N b g m /5,/8,/6.0,2.0212==•==，以p 为输入)(t u （3） 用Matlab 画出开环系统的波特图和奈奎斯特图，并用奈奎斯特判据分析系统的稳定性。
弹簧质量阻尼系统参数辨识
弹簧质量阻尼系统是一种常见的工程系统，广泛应用于航空航天、机械工程等领域。
该系统由弹簧、质量块和阻尼器组成，能够实现能量的储存、转换和耗散。
在实际应用中，弹簧质量阻尼系统的性能参数对系统的动态特性有着重要影响。
因此，参数辨识是优化系统性能的关键之一。
弹簧质量阻尼系统通常可以表示为一个二阶常微分方程，其数学模型为：$\ddot{x}(t) + 2\zeta\omega\dot{x}(t) + \omega^{2}x(t) = 2\zeta\omega^{3}Cx(t) + m\omega^{3}f(t)$，其中$x(t)$表示位移，$\dot{x}(t)$表示速度，$\zeta$表示阻尼比，$\omega$表示系统的固有频率，C表示阻尼系数，$m$表示质量块的质量，$f(t)$表示外部激励。
参数辨识是指通过测量系统输出，利用测量数据与理论模型的误差来估计系统的参数。
常用的参数估计方法包括最小二乘法、卡尔曼滤波等。
在弹簧质量阻尼系统的参数辨识中，需要根据系统的动态特性选择合适的参数估计方法，并建立相应的估计模型。
为了进行参数辨识，需要先采集系统的动态响应数据。
通常可以采用传感器、示波器等设备对系统的位移、速度、加速度等输出信号进行测量。
在实际应用中，由于系统受到各种干扰因素的影响，测量数据可能存在误差和噪声。
因此，需要对测量数据进行预处理和去噪处理，以提高参数估计的准确性和可靠性。
在参数估计过程中，需要注意估计模型的精度和稳定性。
为了提高模型的精度，可以采用高精度的测量设备和方法，并选择合适的参数估计方法。
同时，需要考虑到系统的非线性、时变性等因素，对模型进行动态修正和优化。
经过参数辨识后，可以得到系统的性能参数，如阻尼比、固有频率等。
这些参数对系统的动态特性有着重要影响，可以通过优化这些参数来提高系统的性能和稳定性。
在实际应用中，可以根据系统的具体需求和约束条件，对参数进行合理调整和优化，以达到最佳的系统性能。
弹簧质量阻尼系统的无量纲化
弹簧质量阻尼系统的无量纲化
弹簧质量阻尼系统是工程力学与振动学中常见的一个系统模型，用于描述弹簧、质量和阻尼器之间的动态关系。
在进行弹簧质量阻尼系统的分析和研究时，常常需要对其进行无量纲化处理，以便更好地理解系统的特性和行为。
无量纲化是一种将物理问题转化为无量纲形式的方法，通过选取适当的基本量纲和参考量纲，将物理量表示成无量纲形式，从而简化问题的计算和分析。
对于弹簧质量阻尼系统来说，无量纲化可以帮助我们更好地理解系统的动态特性和响应。
在无量纲化的过程中，我们首先需要选择适当的基本量纲。
对于弹簧质量阻尼系统来说，通常选择力F、质量m和长度L作为基本量纲。
然后，我们需要选择适当的参考量纲，例如弹簧的刚度k、振动的频率ω和阻尼系数c。
通过将物理量表示为无量纲形式，可以得到无量纲化的动力学方程，从而更方便地进行分析和求解。
利用无量纲化的方法，我们可以得到弹簧质量阻尼系统的无量纲频率、阻尼比和无量纲振幅等重要无量纲参数，这些参数对系统的动态特性和稳定性具有重要的影响。
通过对这些无量纲参数的分析，可以更好地了解弹簧质量阻尼系统的振动特性和响应。
除了对系统的动态特性进行分析外，无量纲化还可以帮助我们进行系统的优化设计和参数选择。
通过对无量纲参数的研究和分析，可以找到系统的最佳工作状态和参数配置，从而提高系统的性能和稳定性。
总之，无量纲化是对弹簧质量阻尼系统进行分析和研究的重要方法，通过将系统的物理量表示为无量纲形式，可以更好地理解系统的动态特性和响应。
同时，无量纲化还可以帮助我们进行系统的优化设计和参数选择，从而提高系统的性能和稳定性。
质量块-弹簧-阻尼系统的Simulink仿真
质量块-弹簧-阻尼系统的Simulink仿真
1、问题描述
⼀个简单的质量块-弹簧-阻尼系统如下图所⽰，质量块的质量为m=1kg，阻尼器的阻尼系数为2N•s/m，弹簧的弹性系数为k=100N/m，质量块的初始位移为x(0)=0.05m，初始速度v(0)=0m/s，仿真该质量块的运动位移和速度。
2、Simulink模型搭建
主要⽤到了积分模块、增益模块、求和模块和显⽰模块，Simulink模型如下图所⽰。
3、仿真结果
仿真结果如下图所⽰，可以看到质量块在弹簧和阻尼器的作⽤下，呈现逐渐衰减振荡的运动现象，直到储存在弹簧的弹性势能逐渐被阻尼器转化为热能消耗掉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹簧-质量-阻尼模型弹簧-质量-阻尼系统1 研究背景及意义弹簧-质量-阻尼系统是一种比较普遍的机械振动系统，研究这种系统对于我们的生活与科技也是具有意义的，生活中也随处可见这种系统，例如汽车缓冲器就是一种可以耗减运动能量的装置，是保证驾驶员行车安全的必备装置，再者在建筑抗震加固措施中引入阻尼器，改变结构的自振特性，增加结构阻尼，吸收地震能量，降低地震作用对建筑物的影响。
因此研究弹簧-质量-阻尼结构是很具有现实意义。
2 弹簧-质量-阻尼模型的建立数学模型是定量地描述系统的动态特性，揭示系统的结构、参数与动态特性之间关系的数学表达式。
其中，微分方程是基本的数学模型，不论是机械的、液压的、电气的或热力学的系统等都可以用微分方程来描述。
微分方程的解就是系统在输入作用下的输出响应。
所以，建立数学模型是研究系统、预测其动态响应的前提。
通常情况下，列写机械振动系统的微分方程都是应用力学中的牛顿定律、质量守恒定律等。
弹簧-质量-阻尼系统是最常见的机械振动系统。
机械系统如图2.1所示，图2.1 弹簧-质量-阻尼系统简图其中1m ，2m 表示小车的质量，ic 表示缓冲器的粘滞摩擦系数，ik 表示弹簧的弹性系数，i F （t ）表示小车所受的外力，是系统的输入即iU （t ）=iF （t ）,iX (t)表示小车的位移，是系统的输出，即iY （t ）=iX (t)，i=1,2。
设缓冲器的摩擦力与活塞的速度成正比，其中1m =1kg ，2m =2kg ，1k =3k =100N/cm ，2k =300N/cm ，1c =3c =3N ∙s/cm ，2c =6N ∙s/cm 。
由图 2.1，根据牛顿第二定律,，建立系统的动力学模型如下： 对1m 有：（2-1）对2m 有：（2-2）3 建立状态空间表达式令31421122,,,xx x x u F u F ====,则原式可化为：13123241212212423423232212()()()()()()m x l l x l x k k x k x u t m x l l x l x k k x k x u t ++-++-=++-++-= 化简得：1221211232431()()()u t k x k k x l l x l x x m +-++++=（2-3）2211223242342()()()u t k x k k x l l x l x x m +-+-++=（2-4）整理得：12112212211111324323222222221234001000000100()()10()()1010000100x x u k k k l l l x m m m m m x u x k k l l k l m m m m m x x y x x ⎡⎤⎡⎤⎢⎥⎢⎥⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-++⎡⎤⎢⎥=+⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-++⎣⎦⎢⎥⎢⎥⎣⎦⎣⎦⎡⎤⎢⎥⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦⎢⎥⎣⎦（2-5）121321321,2,100,3003,6m m k k k l l l ========代入数据得：0100001400300961502003 4.5A ⎡⎤⎢⎥⎢⎥=⎢⎥-⎢⎥--⎣⎦ 00001000.5B ⎡⎤⎢⎥⎢⎥=⎢⎥⎢⎥⎣⎦10000100C ⎡⎤=⎢⎥⎣⎦则系统的状态空间表达式为x y ux x ⎥⎦⎤⎢⎣⎡=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡---=001000015.000100005.43200156930040010000100.4 化为对角标准型当系统矩阵A 有n 个不相等的特征根...)3,2,1(=i i λ时，相应的有n 个不相等的特征向量...)3,2,1(=i m i，所以有矩阵A 的特征矩阵[]m mm m M 4321...=根据矩阵论线性变换得：Mzx Tx z MT =⇒=⇒=-1可以使用matlab 进行对角标准型的运算，matlab 作为一种数学运算工具，很大程度的方便了了我们的计算，对于这个弹簧-质量-阻尼系统是一个四阶的状态空间表达式，所以可以用matlab 简化计算。
（1）求特征值与特征向量A=[0 0 1 0;0 0 0 1;-400 300 9 6;150 -200 3 -4.5]B=[0 0;0 0;1 0;0 0.5]C=[1 0 0 0;0 1 0 0][P,J]=eig(A)求得结果：P =0.0007 - 0.0402i 0.0007 + 0.0402i 0.0401 - 0.0698i 0.0401 + 0.0698i-0.0171 + 0.0157i -0.0171 - 0.0157i 0.0176 - 0.0792i 0.0176 + 0.0792i0.8650 0.8650 0.6682 + 0.2084i 0.6682 - 0.2084i-0.3442 - 0.3621i -0.3442 + 0.3621i 0.7050 0.7050J =0.3667 +21.5183i 00 00 0.3667 -21.5183i0 00 01.8833 + 8.4864i 00 00 1.8833 - 8.4864i（2）P矩阵求逆PN=inv(P)求得结果：PN =3.4167 + 9.7803i -2.1017 - 9.2399i 0.3466 - 0.2323i -0.4703 - 0.1054i3.4167 - 9.7803i -2.1017 + 9.2399i 0.3466 + 0.2323i -0.4703 + 0.1054i-3.3554 + 3.4224i 3.7199 + 3.2032i0.2886 - 0.0353i 0.5337 - 0.2409i-3.3554 - 3.4224i 3.7199 - 3.2032i 0.2886 + 0.0353i 0.5337 + 0.2409i（3）带入公式B PNB==C CP解得对角标准型为：u x x ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+++=0.1205i + 0.26690.0353i + 0.2886 0.1205i - 0.26690.0353i - 0.28860.0527i + 0.2352-0.2323i + 0.34660.0527i - 0.2352-0.2323i - 0.34668.4864i - 1.883300008.4864i 1.8833 000021.5183i 0.36670000 21.5183i 0.3667u y ⎥⎦⎤⎢⎣⎡=0.0792i + 0.01760.0792i - 0.01760.0157i - 0.0171-0.0157i + 0.0171-0.0698i + 0.04010.0698i - 0.04010.0402i + 0.00070.0402i - 0.00075求状态空间表达式的解 （1）求状态转移矩阵11-Λ-==ΛTT ATT e etAt其中，T 为特征向量Te At18.4864it- 1.88338.4864it1.883321.5183it- 0.366721.5183it0.3667*000000000* 0.7050 0.70500.3621i 0.3442-0.3621i - 0.3442-0.2084i - 0.66820.2084i 0.66820.86500.86500.0792i 0.01760.0792i - 0.0176 0.0157i - 0.0171-0.0157i 0.0171-0.0698i 0.04010.0698i - 0.04010.0402i 0.00070.0402i - 0.0007eeee -++⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡++++++=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=-0.2409i + 0.5337 0.0353i + 0.2886 3.2032i - 3.7199 3.4224i - 3.3554-0.2409i - 0.5337 0.0353i - 0.28863.2032i + 3.71993.4224i + 3.3554-0.1054i + 0.4703- 0.2323i + 0.34669.2399i + 2.1017- 9.7803i - 3.4167 0.1054i - 0.4703- 0.2323i - 0.3466 9.2399i - 2.1017- 9.7803i + 3.4167 1T 状态转移矩阵为：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=0.0000i - 1.7127- 0.0000i - 0.7350- 0.0000i - 42.7799- 0.0000i + 7.2316- 0.0000i - 1.4700- 2.4502- 0.0000i - 29.8835- 0.0000i + 12.5772- 0.0000i + 0.5509 0.0000i + 0.2247 0.0000i + 0.5817- 0.0000i - 4.4097- 0.4493 0.1999 0.0000i + 0.6477-5.5977- e At5 可控性与可观性不同于经典控制理论，能控性和能观性，是一个具有实际意义的概念，经典控制理论中用传递函数描述系统的输入-输出特性，输出量即被控量，只要系统是因果系统并且稳定，输出量便可以受控，且输出量总是可以被测量的，因而不需要能控能观性的提出。
但是现代控制理论是建立在状态空间表达式描述系统的基础上的，状态方程描述输入u （t ）引起状态x （t ）的变化过程，输出方程描述有状态变化引起的输出y （t ）的变化。
能控能观便是定性的描述输入u （t ）对状态x(t)的控制能力，输出y （t ）对状态x （t ）的反应能力，他们分别回答了“输入能否控制状态的变化”------可控性“状态的变化能否有输出反映出来”----------可观性另外在工程上常用状态变量作为反馈信息，可是状态x （t ）的值通常是难测的，往往需要从测量到的y （t ）中估计出状态，如果输出y （t ）不能完全反映出系统的状态x （t ），那么就无法实现对状态的估计。
能控性定义：当系统用状态方程描述时，给定系统的任意初始状态，可以找到允许的输入量，在有限的时间内使系统的所有状态达到任一终止状态，则称系统是完全可控的。
有状态方程x ’(t)=Ax(t)+Bu(t) 其解为：τττd e e t tt t )()0()(0)(Bu x x A A ⎰---+=如果有限的时间内0 < t < t1内通过输入量u(t)的作用把系统的所有状态引向状态x(t1)[设x(t1)=0] ，则应有：即在给定x(0-)和A 、B 的条件下求可以使x(t)=x(t1)的u(t)。
