液压系统原理
汽车液压系统工作原理

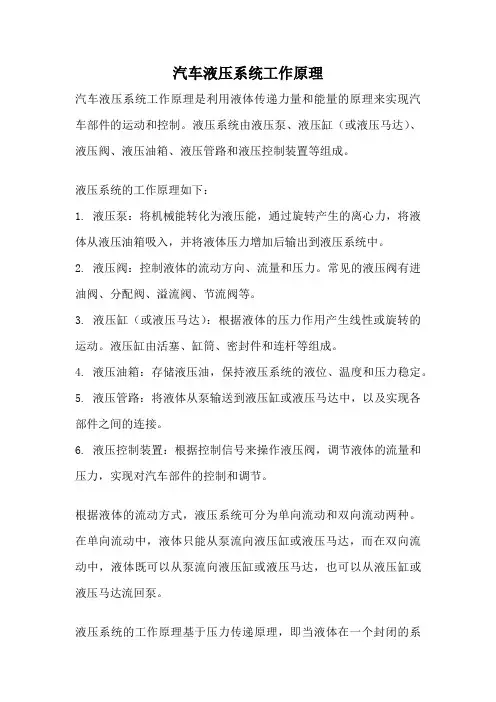

汽车液压系统工作原理
汽车液压系统工作原理是利用液体传递力量和能量的原理来实现汽车部件的运动和控制。
液压系统由液压泵、液压缸（或液压马达）、液压阀、液压油箱、液压管路和液压控制装置等组成。
液压系统的工作原理如下：
1. 液压泵：将机械能转化为液压能，通过旋转产生的离心力，将液体从液压油箱吸入，并将液体压力增加后输出到液压系统中。
2. 液压阀：控制液体的流动方向、流量和压力。
常见的液压阀有进油阀、分配阀、溢流阀、节流阀等。
3. 液压缸（或液压马达）：根据液体的压力作用产生线性或旋转的运动。
液压缸由活塞、缸筒、密封件和连杆等组成。
4. 液压油箱：存储液压油，保持液压系统的液位、温度和压力稳定。
5. 液压管路：将液体从泵输送到液压缸或液压马达中，以及实现各部件之间的连接。
6. 液压控制装置：根据控制信号来操作液压阀，调节液体的流量和压力，实现对汽车部件的控制和调节。
根据液体的流动方式，液压系统可分为单向流动和双向流动两种。
在单向流动中，液体只能从泵流向液压缸或液压马达，而在双向流动中，液体既可以从泵流向液压缸或液压马达，也可以从液压缸或液压马达流回泵。
液压系统的工作原理基于压力传递原理，即当液体在一个封闭的系
统中受到外力的作用时，液体会传递该力量到系统中的其他部件。
通过控制液体的流动和压力，液压系统可以实现汽车的制动、悬挂、转向、升降和传动等功能。
液压式工作原理
液压式工作原理
液压式工作原理是利用液体（通常为油）传递压力，实现力的传递和动力的控制的一种工作方式。
液压系统主要由液压液、执行元件、辅助元件和控制元件组成。
液压液：液压系统中常用的液体为油，其具有较好的润滑性、密封性和热稳定性，能够在较广的温度范围内工作。
执行元件：液压系统中的执行元件包括液压缸和液压马达。
液压缸通过液压力将液压能转化为机械能，产生直线运动；液压马达则将液压能转化为机械能，产生旋转运动。
辅助元件：液压系统中的辅助元件包括油箱、油泵、油管等。
油箱用于储存液压液，油泵则负责将液压液从油箱中吸入，并通过压力产生器产生一定的压力，将液压液送入液压系统。
控制元件：液压系统中的控制元件包括油压阀、液压阀门等。
油压阀用于调节液压系统的压力，通过控制液压液的流量和压力来实现对液压系统的控制。
在液压系统中，液压液通过油泵产生一定压力，送入液压缸或液压马达中，使其产生线性运动或旋转运动。
当液压缸或液压马达受到外界载荷时，液压液的压力将被转化为机械能，实现力的传递。
通过控制元件的控制，可以调节液压系统的压力和流量，实现对执行元件的精确控制。
液压式工作原理的优点包括能够传递大范围的力、承载能力高、控制精度高等。
因此，液压系统被广泛应用于各种工业和机械设备中。
液压系统的原理
液压系统的原理液压系统是一种利用液体传递能量的动力系统。
它利用液体在封闭管路中的传力和传递压力实现动力传递的目的。
液压系统主要由液压元件、液控元件、执行元件和液压工作介质组成。
1.原理液压系统利用液体的不可压缩性质，通过液压力来实现能量的传递。
系统中的液体为压力传动介质，通过液体的传输来实现力和能量的转换。
2.液压元件液压系统中的液压元件包括液压泵、液压缸、液压阀等。
液压泵通过机械能输入驱动压缩机构，将机械能转化为液压能，提供液体的压力。
液压缸是液压系统中的执行元件，通过液压力将液体能量转化为机械能，实现工作任务。
液压阀用于控制液压系统的流量、压力和方向。
3.液控元件液控元件包括液压阀、压力开关等。
液压阀可以通过定位、排除或改变液路的方式，来控制液体的流动方向、流量和压力，实现对液压系统的控制。
压力开关用于监测系统的压力情况，当系统压力达到一定值时，开关会自动断开或闭合。
4.执行元件液压系统的工作原理是基于贝努利原理和帕斯卡定律。
贝努利原理指出在流体流动状态下，流体能量是由压力能和动能组成的，通过改变液体的截面积、速度和压力来调节液体的能量。
帕斯卡原理指出在连通的不可压缩流体中，压力的变动在液体中等量传递，并能改变液体的大小或形状。
1.传动可靠性高：液压系统的元件结构简单，工作环境适应性强，传动可靠性高，不易发生故障。
2.调速范围广：液压系统可以通过控制液压流量和压力来实现调速，调速范围广，可满足不同工况要求。
3.功率密度大：液压系统可以在较小空间内提供较大的功率输出，功率密度大。
4.承载能力强：液压系统的主要工作介质为液体，液体不可压缩性能好，能够承受较大的负载和冲击。
5.遥控和自动化程度高：液压系统可以通过电子控制和计算机集成控制，实现远程控制和自动化操作。
总之，液压系统通过利用液体传递能量的原理，实现了高效、可靠、节能的动力传递。
它在工程应用中广泛应用于各种机械设备和工程领域。
液压原理讲解
液压原理讲解
液压原理是利用液体在封闭的管道系统中传递力和能量的物理原理。
它基于帕斯卡定律，即在静止的封闭液体中，压力施加于液体的任意一点，都会均匀传递到所有方向和所有部分。
这使得液压系统能够传递大量的力，并且功率损失较小。
液压系统主要由液压液体、液压泵、液压马达（液压马达和液压缸在原理上是相同的）、液压阀和液压缸等组成。
液压泵通过旋转产生高压力的液体供应给液压系统。
当高压的液体通过液压阀进入液压马达或液压缸时，液体的流动会产生压力差，从而推动活塞或使液压马达旋转，实现力的传递或能量转换。
液压系统有以下几个基本原理：
1. 帕斯卡定律：液压系统中的压力会均匀传递到各个部分，不受液体容器形状和位置的影响。
2. 液体不可压缩性：当液压系统中的液压液体受力时，液体几乎不被压缩，因此能够保持较稳定的力传递。
3. 液体静力学平衡：液压系统中的液压液体在管道中保持平衡，实现力的传递和平衡。
4. 流体动力学：液压系统通过流动的液体实现力和能量的传递，液体的流动速度和压力会受到管道内部阻力的影响。
液压系统应用广泛，常见于工程机械、制造业、运输设备、航空航天等领域。
它具有力大、体积小、传动距离远、传递效率高等优点。
同时，液压系统的控制灵活性也很高，可以通过调整液压阀的位置和流量来实现力和速度的精确控制。
液压系统工作原理
液压系统工作原理液压系统是一种利用液体传递能量并实现各种机械运动的系统。
液压系统广泛应用于工程机械、航空航天、冶金设备等领域，其工作原理是通过液体的压力传递力量和控制机械运动。
本文将介绍液压系统的工作原理及其相关组成部分。
一、液压系统的工作原理液压系统的工作原理基于两个基本原则：压力传递原理和压力控制原理。
1. 压力传递原理压力传递原理是液压系统工作的基础，它通过液体的压力传递力量。
在液压系统中，液体被泵入主压力线路，产生压力。
这个压力作用于液压活塞上，使其产生力，并将力传递给被控制的机械装置。
液体在系统中的传递速度快，因此能够实现高速运动。
2. 压力控制原理液压系统还依赖于压力控制原理来确保系统的安全和稳定运行。
压力控制主要由压力阀完成。
在液压系统中，通过调整压力阀的开度，可以控制系统中的压力大小。
这样一来，液压系统就能够根据实际需求进行力量的传递和控制。
二、液压系统的组成部分液压系统由多个组成部分构成，下面将介绍其中的三个重要组成部分：液压泵、液压缸和控制阀。
1. 液压泵液压泵是液压系统中的心脏，它负责将液体从液压油箱中吸入，并通过压力的形式送入主压力线路。
液压泵有多种类型，常见的有齿轮泵、柱塞泵和叶片泵。
液压泵的工作原理是通过机械力的作用，将液体压缩并推动到系统中。
2. 液压缸液压缸是液压系统中的执行元件，它接受液压泵输出的压力，并将其转化为机械能。
液压缸由一个活塞和一个活塞杆组成。
当液压泵输出的压力作用于液压缸的活塞上时，活塞会受到力的作用而产生运动。
3. 控制阀控制阀是液压系统中的关键元件，它用于控制液体的流动方向和流量大小。
常见的控制阀有单向阀、溢流阀和比例阀等。
通过调整控制阀的位置和开闭状态，可以实现液体的流动控制和压力控制。
三、液压系统的应用液压系统广泛应用于各个领域，其优势在于传动力大、反应迅速、控制方便等。
以下是液压系统在几个领域的应用举例：1. 工程机械：液压系统在挖掘机、起重机等工程机械中得到了广泛应用。
工程机械液压系统
工程机械液压系统工程机械的液压系统在其正常运行中扮演着至关重要的角色。
液压系统通过使用液体来传递能量和控制机械部件的运动，使得工程机械能够高效、准确地完成各种工作任务。
本文将对工程机械液压系统的原理、组成以及维护保养进行详细介绍。
一、液压系统原理及组成1. 原理工程机械液压系统的原理基于帕斯卡定律，即压力在一个封闭的容器内均匀分布。
液压系统通过液体的压力传递来实现力的放大和控制。
当液体被压力泵送入液压缸中时，液压缸的活塞会获得很高的压力，进而推动连接机械部件的工作部件，完成所需的工作。
2. 组成工程机械液压系统由以下几个基本组成部分构成：- 液压泵：负责将液体压力从液压油箱传送到液压缸中，以提供动力。
- 液压油箱：存放液压油，并通过滤芯过滤油液，保证油液的清洁度。
- 液压缸：接受液体压力，将压力转化为线性运动，推动工作部件。
- 控制阀：控制液体的流向、压力和流量，使得液压系统能够实现精确的控制。
- 液压马达：类似于液压泵，将液体压力转化为旋转力矩，实现旋转动力传递。
- 液压管路：将液压泵、液压缸、液压马达等组件连接起来，传输液体和能量。
二、液压系统的工作原理工程机械液压系统的工作原理可以简单地概括为四个步骤：1. 液压泵从油箱吸取液体，并通过压力将液体泵送到液压系统中。
2. 控制阀根据用户的操作信号，控制液体的流向、压力和流量。
3. 液体在管路中传递，根据控制阀的调节，进入液压缸或液压马达，推动工作部件的运动。
4. 液体通过液压管路返回液压油箱，完成一个工作周期。
三、液压系统的维护保养1. 液压油的保养液压油是液压系统正常运行的关键。
定期检查液压油的油位和质量，并根据使用情况进行更换和添加。
同时，定期清洗液压油箱和更换滤芯，防止杂质进入系统。
2. 管路的检查定期检查液压管路的密封性和连接状态，确保管路无泄漏。
同样，注意清洁管路，除去灰尘和污垢。
3. 控制阀和液压泵的维护定期检查控制阀和液压泵的工作状态，确保其正常运行。
液压是什么原理
液压是什么原理
液压原理是基于传递压力的一种工作原理。
液压系统利用液体（通常是油）的压力来传递力和能量。
这种原理基于两个关键组成部分：液压液体和液压装置。
在液压系统中，通过一系列的泵和阀门，将液体从一个地方输送到另一个地方。
泵通过施加力将液体推入管道系统。
液体在系统中流动时，通过液压装置产生压力。
当液体进入液压装置时，由于密封性能的存在，产生的压力会沿着管道系统传递，从而推动液压缸或液压马达等液压装置进行工作。
液压系统的工作原理基于基本物理原理，即帕斯卡定律。
帕斯卡定律指出，如果在一个封闭系统中施加了一个压力，那么该压力将均匀地传递到系统中的所有部分。
液体的压力传递能力主要依赖于液体是不可压缩的特性。
液体的不可压缩性意味着当力在液体中传递时，液体将沿着容器壁均匀分布，从而产生相等的压力。
因此，液体的压力能够在液压系统中传递并实现力的放大。
液压系统的优点之一是能够实现高效的能量传递和控制。
通过调整泵和阀门的工作状态，可以控制液压系统中液体的流动和压力，从而实现力和能量的精确控制。
液压系统被广泛应用于各种机械和工业领域，如机械加工、建筑、冶金等。
液压系统工作原理
液压系统工作原理液压系统是一种利用液体传递能量的技术，它广泛应用于各种机械设备和工业生产中。
液压系统的工作原理是通过液体在密闭容器中的传递和控制，实现力和动力的转换。
本文将从液压系统的基本原理、液压传动装置和液压控制元件三个方面对液压系统的工作原理进行详细介绍。
一、液压系统的基本原理液压系统的基本原理是利用液体在密闭容器中传递力和动力。
液压系统由液压泵、液压传动装置、液压储能器、液压控制元件等组成。
液压泵通过旋转驱动，产生高压油液；液压传动装置通过液压油液的传递和控制，实现力和动力的传递；液压储能器用于储存能量，平衡液压系统的压力波动；液压控制元件用于控制和调节油液的流量、压力和方向。
液压系统的工作原理基于Pascal定律，即在液体中施加的压力会均匀传递到液体中的每一个点上，并且施加在液体容器的任何一个部分上的外力会被液体传递到其他部分上。
根据Pascal定律，液压系统中的压力传递是无损耗和连续的。
二、液压传动装置液压传动装置是液压系统中将液体的力和动力传递到执行机构的装置。
常见的液压传动装置有液压缸和液压马达。
液压缸是利用液体的压力产生直线运动的装置。
液压缸由活塞、油缸和密封元件等组成。
当液压油液进入油缸时，活塞受到液体的压力作用而产生运动，实现力的传递。
液压马达是利用液体的压力产生旋转运动的装置。
液压马达由转子、止推板和密封元件等组成。
当液压油液进入液压马达时，液压马达的转子受到液体的压力作用而产生旋转运动，实现动力的传递。
三、液压控制元件液压控制元件用于控制和调节液压系统中的油液流量、压力和方向。
常见的液压控制元件有液控单向阀、液控换向阀、比例阀和伺服阀等。
液控单向阀用于控制油液的单向流动，防止油液倒流。
液控换向阀用于控制油液的方向，将油液流向不同的液压元件。
比例阀用于根据输入的电信号来调节油液的流量或压力，实现对液压系统的精确控制。
伺服阀是一种能根据输入信号精确调节油液压力和流量的液压控制元件。
液压系统原理
液压系统原理
液压系统原理指的是利用液体传递能量的一种工作原理。
液压系统主要由液压泵、液压阀、液压缸和油箱等组成。
液压系统的工作原理是利用液体不可压缩的特性，通过液压泵将液体压入到液压缸中，从而产生压力。
液压泵通过压力变化来产生推动力，使液体通过液压管道传递到液压阀。
液压阀起到控制液体流动方向和压力的作用，能实现液压系统的各种运动要求。
当液体经过液压阀流入液压缸时，根据液体施加的压力和液压缸的面积，可以产生相应的力。
液压系统的工作原理不仅仅是利用压力传递力量，还可以通过改变液压阀的开启或关闭来调整液压系统的工作状态。
液压系统的工作原理具有以下优点：
1. 可靠性高：由于液体密封性好，所以液压系统不易出现泄漏等问题，能够长时间稳定工作。
2. 传动效率高：液体不可压缩的特性使得能量传递效率高，可以通过减小液压管道的尺寸来减小能量损耗。
3. 动力输出平稳：液压系统能够实现平稳的动力输出，避免了机械传动中的冲击和噪音。
4. 远距离传输：液压系统能够通过液压管道远距离传输能量，适用于需要远距离控制和传输力量的场合。
液压系统的工作原理在各个领域得到广泛应用，例如工业机械、农业机械、航空航天等。
液压系统的三大工作原理
液压系统的三大工作原理液压系统是一种利用液体传递能量的工程系统，广泛应用于各种工业和机械领域。
液压系统主要通过液压传动来实现各种功能，其工作原理主要包括流体静力传递、流体动力传递和流体功率控制。
下面我们将详细介绍液压系统的三大工作原理。
一、流体静力传递流体静力传递是液压系统的基本工作原理之一。
液压系统利用流体传递力和压力，通过液体在封闭的管道中传输力量。
当液体被压缩或者受到外力作用时，会产生压力，这种压力会沿管道传递到其他部位，从而实现力的传递和转换。
流体静力传递工作原理的核心是帕斯卡定律，即液体在静态状态下所受的压力均匀传递到液体中的任何一个点。
这种原理使得液压系统可以利用液体传递力量和压力，实现远距离、大力量的传递，具有高效、稳定的特点。
二、流体动力传递流体动力传递是液压系统实现各种机械运动和动作的重要工作原理。
液压系统通过控制液体的流动速度和方向，从而控制液压缸、液压马达等执行元件的运动。
在流体动力传递中，利用液体流动产生的动能和动压，将能量传递到执行元件，实现机械装置的各种运动。
通过控制液体的流动和压力，可以实现精准的位置控制、速度控制和力量控制，使液压系统在各种工程应用中具有很高的灵活性和可控性。
三、流体功率控制流体功率控制是液压系统的另一个重要工作原理。
液压系统利用液体传递和转换能量，实现各种机械设备的驱动和操作。
通过控制液体的压力、流量和流速，可以实现对动力的调节和控制，从而满足不同工况下的功率需求。
流体功率控制不仅可以实现机械装置的精准运动和操作，还可以提高能源利用效率，减小机械设备的功率损耗。
液压系统在流体功率控制方面具有优良的特性，可以在复杂工况下灵活地控制功率输出，提高设备的工作效率和性能。
总结以上所述为液压系统的三大工作原理，即流体静力传递、流体动力传递和流体功率控制。
这三大工作原理共同构成了液压系统的基本工作原理，使其具有了高效、稳定、灵活和可控的特性，广泛应用于各种工程领域。
液压系统加速原理
液压系统加速原理
液压系统是一种利用液体传递能量的系统，液体通过压力传递力或运
动的原理，实现加速或减速的功能。
液压系统加速原理包括液体压力传递
原理、液压缸工作原理、流量控制和节流原理等。
液压系统的加速原理主要基于以下几个方面：
1.液体压力传递原理：液体通过离心泵或柱塞泵等压力泵产生高压，
然后通过液压管路传递到液压执行元件（如液压马达、液压缸）的工作腔，使液压执行元件产生相应的力和位移。
液体在传递过程中，受到压力的作用，具有高压力和高传递速度的特点，从而实现加速的目的。
2.液压缸工作原理：液压系统中的液压缸是实现加速的关键元件。
液
压缸通过控制液体流入和流出，实现液压缸内活塞的前后运动。
在加速过
程中，通过增大液体的流量和压力，提高液压缸的出力，从而加快液压缸
的工作速度。
3.流量控制和节流原理：液压系统中的流量控制和节流装置可以通过
调节液体进出液压元件的流量和速度，实现加速或减速的功能。
流量控制
阀可以控制液体的流量和方向，通过增大进液通道的流量或减小回油通道
的流量，来实现液压系统的加速。
节流装置通过缩小流通截面来减小流量，从而实现加速。
综上所述，液压系统的加速原理主要包括液体压力传递、液压缸工作
和流量控制等方面。
液体通过高压力和高速度的传递，实现对液压执行元
件的加速。
同时，通过合理的流量控制和节流装置的调节，可以实现液压
系统的加速效果。
液压系统以其高效、可靠、灵活等特点，在工程机械、
航空航天、军事装备等领域广泛应用。
液压系统(完整)介绍
液压系统（完整）介绍一、液压系统的基本概念液压系统，是一种利用液体传递压力和能量的动力传输系统。
它主要由液压泵、液压缸（或液压马达）、控制阀、油箱、油管等部件组成。
液压系统广泛应用于各类机械设备中，如挖掘机、起重机、汽车制动系统等，其优势在于结构紧凑、输出力大、操作简便。
二、液压系统的工作原理液压系统的工作原理基于帕斯卡原理，即在密闭容器内，液体受到的压力能够大小不变地向各个方向传递。
具体来说，液压系统的工作过程如下：1. 液压泵：将机械能转化为液体的压力能，为系统提供动力源。
2. 液压缸（或液压马达）：将液体的压力能转化为机械能，实现直线或旋转运动。
3. 控制阀：调节液体流动方向、压力和流量，实现对液压系统的控制。
4. 油箱：储存液压油，为系统提供油源。
5. 油管：连接各液压部件，传递压力和能量。
三、液压系统的分类1. 水基液压系统：以水作为工作介质，具有环保、成本低等优点，但易腐蚀金属、密封性能较差。
4. 气液联动液压系统：以气体和液体为工作介质，结合了气压传动和液压传动的优点，适用于特殊场合。
四、液压系统的关键部件详解1. 液压泵：作为液压系统的“心脏”，液压泵负责将低压油转化为高压油，为整个系统提供动力。
常见的液压泵有齿轮泵、叶片泵和柱塞泵等。
每种泵都有其独特的特点和适用范围，选择合适的液压泵对系统的性能至关重要。
2. 液压缸：液压缸是系统的执行元件，它将液压油的压力能转化为机械能，实现直线往复运动或推送力量。
根据结构不同，液压缸可分为活塞式、柱塞式和膜片式等。
3. 控制阀：控制阀是液压系统的“大脑”，它负责调节和分配液压油流动的方向、压力和流量。
常用的控制阀包括方向阀、压力阀和流量阀等，它们共同确保系统按照预定的要求稳定运行。
4. 滤清器：液压油中的杂质会对系统造成损害，滤清器的作用就是过滤液压油中的杂质，保护系统的正常运行。
合理选择和使用滤清器，对延长液压系统寿命具有重要意义。
五、液压系统的优势与应用1. 优势：力量大：液压系统能够实现大范围的力矩放大，轻松完成重物搬运等任务。
液压系统工作原理
液压系统工作原理
液压系统工作原理是基于液体传递力量的原理。
液压系统主要由液压液、液压泵、液压执行元件和控制元件等组成。
首先，液压液通过液压泵进行加压，使液体产生一定压力。
液体在泵压力的作用下进入液压执行元件，如液压缸或液压马达。
液压执行元件会将液体的压力转化为机械能，从而实现工作。
液压系统的基本工作原理是利用液体的不可压缩性来传递力量。
当液压液进入液压执行元件时，由于液体的不可压缩性，使得液体无法自由膨胀，从而增加了液体的压力。
这样，液体的压力就能够传递到液压执行元件上，产生力量。
在液压系统中，控制元件起着关键的作用。
控制元件根据控制信号的输入，调整液压系统的工作状态。
常见的控制元件有液压阀、液压缸和液压马达等。
液压阀可以控制液体的流量和压力，从而实现液压系统的控制功能。
液压系统的工作原理具有很多优点。
首先，液压系统可以实现大转矩、大功率输出，适用于重载、大功率的工作环境。
其次，液压系统具有平稳性好、响应迅速的特点，可以实现精确的控制。
此外，液压系统还具有可靠性高、寿命长的特点，适用于各种恶劣环境。
总之，液压系统是基于液体传递力量的原理工作。
通过液体的不可压缩性和液压执行元件的转换作用，液压系统能够实现力量的传递和控制，广泛应用于各个领域。
液压系统工作原理
液压系统工作原理
液压系统是一种利用液体来传递力量和控制运动的技术。
它基于液体的不可压缩性和体积不变性的原理，通过液体在密闭的管路中传递压力来实现机械装置的工作。
液压系统由液压泵、液压元件、液压控制阀以及液压油箱等组成。
液压系统的工作原理如下：
1. 液压泵负责产生高压流体：液压泵利用驱动装置（如电动机）带动泵叶片旋转，将液体吸入并压缩。
液压泵产生的高压流体被送到液压系统中。
2. 液压元件传递力量和控制运动：在液压系统中，液压元件包括液压缸、液压马达和液压缸阀。
液压流体通过液压阀控制进出液压元件，实现对机械装置的控制。
液压缸通过将液压流体的压力转化为机械运动，产生直线运动。
液压马达则将液压流体的压力转化为旋转运动。
3. 液压控制阀控制流动方向和压力：液压控制阀是液压系统中的关键组件，用于控制液体的流动方向和压力。
通过合理的液压阀组合和控制，可以实现对液压系统的精确控制。
4. 液压油箱储存液压油及冷却液：液压系统中的液压油用来传递压力和润滑液压元件。
液压油箱作为液压油的储存器，还起到冷却液压油的作用，保证系统的正常运行温度。
总之，液压系统的工作原理是利用液体的性质来传递力量和控
制运动。
通过液压泵产生高压流体，液压元件将液压流体的压力转化为机械运动，液压控制阀控制流动方向和压力，液压油箱储存液压油及冷却液，实现了液压系统的正常运行。
液压系统的工作原理
液压系统的工作原理
液压系统的工作原理是利用液体的压力传递力量和运动的。
液压系统主要由液压泵、液压缸、液压阀和液压油等几个基本部件组成。
液压系统的工作过程如下：当液压泵启动时，它会通过吸入管将液压油从油箱中吸入到泵的工作室。
然后，当液压泵工作室的容积减小时，液压油被压缩并排出泵的排油口。
液压油经过油管传递到液压阀中。
液压阀中的控制阀芯根据需要控制液压油的流向和压力。
当阀芯调整到特定位置时，液压油进入液压缸的进油腔，从而推动液压缸的活塞运动。
通过液压传递的力将被传递到被推动的机械装置上，实现所需的工作。
当阀芯调整到另一个位置时，液压油的流向改变，液压缸的回油腔与油箱相连，液压油从回油腔流回油箱。
这样，液压缸的活塞会根据阀芯的调整而发生相应的运动变化。
为了保证液压系统的正常工作，需要定期检查液压油的质量和油液的温度，确保液压泵和液压缸的密封性能良好，同时及时清洁液压系统，防止异物进入系统影响工作。
液压泵和液压缸的选择应根据所需的工作压力和输出力量来确定。
总之，液压系统通过利用液体的压力传递力量和运动，实现机械装置的控制和工作。
它具有传递力量平稳、可靠性高、密封性好等优点，在许多工业领域被广泛应用。
简述液压系统的工作原理
简述液压系统的工作原理
液压系统的工作原理是基于液体在封闭管道中传递压力的原理，通过利用液体的不可压缩性和容易传递力的特性，实现传递和放大力的目的。
液压系统由液压泵、液压阀、液压缸和液压油等组成。
液压泵通过驱动机构产生高压液体，将液体推送到液压系统中。
液压阀通过控制液体的流动方向和流量来控制液压系统的工作状态。
液压油作为工作介质，通过传递压力来实现力的传递。
在液压系统中，液压泵通过抽吸和排出液体来产生液体流动，形成液流。
当液体流动到液压阀时，根据液压阀的控制信号，液体会被导向到不同的管道中。
液体进入液压缸时，液体的压力会推动液压缸的活塞运动，从而产生力。
根据液压缸的工作原理，当液体从一侧进入液压缸时，液压缸的活塞会向相反的方向移动，从而实现力的传递。
液压系统的工作原理可以通过以下步骤总结：
1. 液压泵产生高压液体。
2. 液体通过液压阀控制流动方向和流量。
3. 液体进入液压缸，推动活塞移动。
4. 活塞移动产生力，实现力的传递。
5. 液体流回液压油箱，准备下一次循环。
液压系统的工作原理可以通过液体的不可压缩性和容易传递力
的特性，实现力的传递和放大，从而广泛应用于各种工程领域，例如机械制造、航空航天、工程建设等。
液压系统工作原理
液压系统工作原理液压系统是一种利用液体传递能量的工作原理，广泛应用于各个领域，如机械工程、航空航天、汽车工程等。
本文将介绍液压系统的工作原理和其应用。
一、液压系统的基本原理液压系统的基本原理是利用液体的压力传递力量。
液压系统由液压泵、液压阀、液压缸和液压马达等组成。
液压泵通过机械力将液体压入系统，液压阀控制液体的流向和压力，液压缸将液体的压力转化为线性运动力，液压马达将液体的压力转化为旋转运动力。
液压系统的工作原理可以简单描述为以下几个步骤：1. 液压泵通过机械力将液体从油箱中吸入，然后通过压力产生装置（如齿轮、柱塞等）将液体压缩，并推动液体进入液压系统。
2. 液压阀控制液体的流向和压力。
液压阀有多种类型，如单向阀、双向阀、溢流阀等。
它们根据系统的需求来控制液体的流动方向和压力大小。
3. 液压缸是液压系统中的重要组成部分，它将液体的压力转化为线性运动力。
液压缸由活塞和缸体组成，当液体进入液压缸时，液体的压力作用在活塞上，从而推动活塞产生线性运动。
4. 液压马达是将液体的压力转化为旋转运动力的装置。
液压马达由马达本体和齿轮箱组成，当液体进入液压马达时，液体的压力作用在齿轮箱上，从而推动齿轮箱产生旋转运动。
二、液压系统的应用液压系统广泛应用于各个领域，以下是几个常见的应用领域：1. 工程机械：液压系统在工程机械中扮演着重要的角色，如挖掘机、起重机、推土机等。
液压系统可以通过液压缸实现机械的运动，提高工作效率和精度。
2. 汽车工程：液压系统在汽车工程中应用广泛，如制动系统、转向系统等。
制动系统利用液压系统将踏板的力量转化为制动力，提高制动效果。
转向系统利用液压系统将驾驶员的转向力转化为车轮的转向力，提高操控性能。
3. 航空航天：液压系统在航空航天领域中也有重要的应用，如飞机的起落架、飞行控制系统等。
液压系统可以提供高压力和高精度的力量传递，确保飞机的安全和稳定。
4. 石油工业：石油工业中的钻井设备、输送设备等也广泛使用液压系统。
液压系统的基本原理和组成
液压系统的基本原理和组成液压系统的基本原理和组成液压系统是一种利用液体传递能量和信号的机械传动系统。
它由四个基本部分组成：液压能源、执行元件、控制元件和传动管路。
在液压系统中，通过泵将机械能转化为流体能，再通过控制元件将流体能转换成机械能，实现各种工作过程。
一、液压系统的基本原理1. 流体力学原理液压系统的基本原理是利用流体力学原理，即流体不可压缩性来传递能量和信号。
当泵将油液从低压侧输送到高压侧时，由于油液不可压缩，所以在高压侧产生了一定的压力。
这个原理也被称为帕斯卡定律。
2. 液力传动原理液力传动是指通过油液对受力物体施加作用力来实现运动或改变物体形状的过程。
在液压系统中，通过控制阀门调节油路的通断和方向，可以控制执行元件（如油缸、马达等）的运动方向和速度。
3. 控制电气原理液压系统的控制电气原理是指通过控制元件（如电磁阀、传感器等）来实现对液压系统的控制。
这些控制元件可以根据不同的工作要求，对油路进行开关、调节和反馈控制。
二、液压系统的组成1. 液压能源液压能源是指提供油液流动所需的动力源，通常采用泵来实现。
泵根据工作原理分为齿轮泵、叶片泵、柱塞泵等多种类型。
其中柱塞泵具有流量大、压力高、稳定性好等优点，因此在大型液压系统中应用广泛。
2. 执行元件执行元件是指将油液能量转化为机械能量或将机械能量转化为油液能量的部件，通常包括油缸、马达等。
在执行元件中，柱塞式油缸具有结构简单、承受高压力等优点，在工程机械和冶金设备中应用广泛。
3. 控制元件控制元件是指通过对油路进行开关和调节来实现对执行元件运动方向和速度的控制。
常用的控制元件包括手动阀、电磁阀、比例阀等。
其中电磁阀是最常用的控制元件之一，它具有结构简单、响应速度快等优点，在自动化设备和机器人中应用广泛。
4. 传动管路传动管路是指将油液从液压能源输送到执行元件，并将执行元件的反馈信号传回到控制元件的管路。
通常采用钢管、橡胶管等材料，根据不同的工作要求采用不同的接头和附件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述由电机、进口叶片泵、单向阀、溢流阀、耐震压力表，精滤器、冷却器、空气滤清器等元件组成。
油箱额定容积125L，电机功率2.2KW(或3KW)，其流量Q=14升/分，P=7MPa，调压范围4～6MPa。
二、液压系统工作原理参见《液压系统原理图》，油液由油泵从油箱内吸入，经单向阀后分为二路，一路经电磁阀(用于自动手动转换)向电液伺服阀供油，另一路流向手动电磁阀，当伺服阀被脏物所堵时即可用手动方法对油缸进行操控，油缸速度由双单向节流阀调定。
油泵的出油同时经压力表和溢流阀，系统的压力由溢流阀调定，压力表上可反映所调定的工作压力。
溢流阀、伺服阀的回油经冷却器、精滤器后回油箱。
精滤器由滤油器和电接点压差表组成，过滤精度为20μ。
电接点压差表是防止纸质滤芯被堵后背压升高而造成其破裂的保护装置。
当滤油器进出油口压差达到0.35MPa时其表针指示会进入红色报警区域，并会接通触点。
用户可通过触点自接报警装置，触点容量为24V1A。
油液温度由温度计显示。
当油温达到50℃时应接通冷却水，使其进入冷却器进行循环冷却。
系统正常运行时，油温应控制在50℃以下。
常闭式盘式制动器液压站液压回路分析盘式制动器具有结构紧凑、可调性好、动作灵敏、重量轻、惯性小、安全程度高、通用性好等优点，而且盘式制动器成对使用，制动时主轴不承受轴向附加力。
在正常制动时，可以将制动器分成两组，先投入一组工作，间隔一定时间后，投入第二组，即实现了二级制动，二级制动使制动时产生的制动减速度不致过大。
只有在安全制动时才考虑二组同时投入制动，产生最大的制动力矩。
如果有一组产生故障时，也仍然还有一组制动器在工作，不致使制动器的作用完全失效。
由于盘式制动器的上述优点，它被广泛地应用于矿井提升设备的制动系统中。
例如，多绳摩擦式提升机和单绳缠绕式提升机采用的都是这种常闭式的盘式制动器。
图1为用于2JK型提升机的盘式制动器液压站液压回路。
泵5排出的压力油经滤油器8手动换向阀9、二级安全制动阀11(正常工作时带电),通过A、B管进入制动缸15,使盘闸16松开，提升机在运行过程中，为保持盘闸处于松开状态，液压系统处于开泵保压状态。
此时泵排出的液压油全部通过溢流阀7流回油箱。
工作制动时是通过调节电液调压装置6的电流降低系统的压力，使盘闸产生制动力矩，参与提升机的速度控制。
发生紧急事故时，二级制动安全阀断电，制动缸回油，实现二级安全制动。
图1 JK型提升机液压站液压系统图1.油箱2.电接触压力温度计（WY2-288）3.网式滤油器4.电动机（JD4-21-6N=2.2kW）5.叶片泵（YB-ASB-FL）6.电液调压装置7.溢流阀（YF-820B）8.纸质滤油器（ZL-25×202）9.手动换向阀10.压力表11.二级制动安全阀12.压力继电器13.五通阀14.四通阀15.制动缸16.盘闸该液压系统存在以下几方面的问题：（1）提升机运行时，系统需开泵保压，此时电机功率转变成泵的溢流损失，造成能源的浪费。
（2）溢流损失变成热量，造成系统温度的升高，加快了液压油的氧化变质，缩短了换油周期。
（3）泵排出的压力油直接通向制动缸，其压力脉动直接影响提升机工作制动的平衡性，因此对泵的压力脉动要求严格。
3 用于盘式制动器的新型液压系统图2是用于盘式制动器的新型液压回路。
该回路中用电液比例减压阀8代替原系统中的电液调压装置6和溢流阀7,用来调节工作制动阶段制动缸内油液的压力。
为使电液比例减压阀调压迅速，其减压阀结构为三通式的，蓄能器7用来为制动缸保压，卸荷溢流阀6控制油泵的加载与卸荷。
图2 新型液压站液压系统图 <BR>1.油箱 2.电接触压力温度计（WTZ-228） 3.网式滤油器 4.电动机（Y802-4N=0.75kW） 5.齿轮泵 6.卸荷溢流阀62YA备用系统（与左图同）7.蓄能器8.电液比例减压阀9.电液调压装置 10.手动换向阀11.压力表12.二级制动安全阀13.五通阀14.四通阀15.制动缸16.盘闸该系统的工作过程为：在提升机的休止时间，泵5向蓄能器7充油，当蓄能器压力上升到最高工作压力时，压力油把卸荷溢流阀6的安全阀打开，油泵卸荷，休止时间结束，电液调压装置8的电流调到最大，电液比例减压阀8处于非工作状态，阀11带电，蓄能器的油通过阀8、阀9和阀11进入制动缸14,盘闸15松开，提升机启动。
提升机运行阶段，制动缸由蓄能器保压，使盘闸处于松开状态。
在工作制动阶段，电液调压装置8中的电流减小，制动缸内油压下降，缸内压力油通过减压阀流回油箱，盘闸产生制动力矩，参与提升机的控制。
4 效果比较新的液压站液压系统中，电液比例减压阀直接对制动缸调压，泵的压力脉动不影响提升机工作制动阶段的平衡性，所以此阶段中提升机运行更加平稳，而且液压泵可选用更便宜的齿轮泵。
新系统中用蓄能器保压，油泵卸荷，几乎无溢流损失，这就大大降低了泵站的电能消耗。
实践证明，比原系统可节电达90%。
由于新系统几乎无溢流损失，系统发热少温升低，油液氧化慢，可使油箱的尺寸缩小，液压油的换油周期延长，液压油的消耗量降低。
图片：电磁力的方向取决于电磁铁道结构上图就是常规定电磁铁，电磁铁道工作气隙在动铁道上部，通电后电磁力向上（正比例溢流阀）；下图为反比例电磁铁，电磁铁工作气隙在动铁道下部，通电后电磁力向下（反比例溢流阀）。
当然，实现反比例用反比例电磁铁仅仅是途径之一。
说的简单一点就是普通的电磁铁的吸力是两端强，比例阀的电磁铁改过的，做的其中一端吸力很强，另外一端弱，推杆中间是个圆柱的！所以一通电就被吸到强的那一端了，所以推杆运动方向和电没关系，电会影响电磁力的大小！描述：双向电磁铁图片：描述：双向旋转电磁铁图片：我对楼上朋友的想法，没有完全搞清楚，希望能进一步表达清楚。
主要是感到楼上朋友的想法很特别，没有什么框框，说不准有什么新道道。
至于楼主的问题，我在1楼给出插图后，写得太简单一点，现补充一下，看看与楼上朋友的想法能否对的上。
1）楼主的问题是“为什么比例阀的电磁铁线圈通电总是使衔铁向一个方向运动,而不会向相反方向运动呢?”现在想来，实际上这里有两种可能性。
2）第一，就像我在1楼用两张插图表示的那样，电磁铁可以向离开线圈腹部方向运动（一般感到的情况，开关电磁铁也是这样，所谓正比例），也可以向进入线圈腹部方向运动（一般看不到，所谓反比例）。
这里，关键是工作气隙位置的布置，因为通电后磁力线总是去图缩小磁路上的总磁阻，也就是将气隙降低到最小。
不管动铁是向那个方向动，都是磁路减小气隙造成的。
3）第二，受到楼上朋友的启发，实际上楼主的问题，是不是还有第二层的意思，就是同一个电磁铁，能不能要它往左就往左，要它往右就往右。
也就是楼上朋友讲的，“做的其中一端吸力很强，另外一端弱，推杆中间是个圆柱的！所以一通电就被吸到强的那一端了”实际上确有类似的电磁铁，只不过是两头“强”，即两头都有一个“气隙”（在循环的磁路总有意留出来空气间隙）。
这种电磁铁叫做“双向比例电磁铁”，在动铁两头各配置一个气隙，两组控制线圈分别管理一个气隙，甲线圈通电，电磁铁动铁左移；乙想线圈通电，电磁铁动铁就右移。
4）顺便讲到，既然有直线运动电磁铁，就一定会有旋转电磁铁。
描述：BOSCH单级伺服比例阀图片：lxy9332先生，请注意，原BOSCH的比例阀与伺服比例阀中，凡是只带1个电磁铁的，应该是带位移传感器的那种。
它们一般是常规的三位，外加一位安全位。
这可见原BOSCH公司1997年出版的“电液比例技术与电液闭环比例技术的理论与应用”第29页（比例方向阀）和第83、84页（闭环比例阀，即伺服比例阀）。
可以理解为通上电流后，阀处于中位，其左位与右位的沟通受命于控制电流，电磁力与弹簧力的平衡确定阀口的轴向开度，此开度由阀内位置闭环保证。
失电时处于第4位－安全位。
图片：图片：1）普通电磁铁与比例电磁铁在个别地方有差别之外，现今两者很相像。
可以参见两张附图，第一张图的左边是比例电磁铁道典型结构，右边是普通电磁铁与比例电磁铁吸力特性（位移－力特性，注意：对照左右图，就能明白气隙与位移的关系，即动铁只能在气隙范围内移动）。
左图表明，普通电磁铁的特性是随着气隙的减小，电磁铁的吸力逐步增大。
而比例电磁铁在工作区内吸力与气隙大小无关（只与输入电信号成正比）。
右图中靠右边的区域3（罗马字），是一个用于退让的非工作区（例如带2个比例电磁铁的比例方向阀，当一端的电磁铁给电信号阀芯向另一端移动时，另一端的电磁铁动铁必须往后退出相等的距离，否则就打架了）。
第二张图左边说明，比例电磁铁有一个涂成黑色的隔磁环，使得电磁铁气隙中的磁力线，除了像传统电磁铁那样勇往直前（产生右边图所表示的FM1电磁力，特性与传统相同）外，还有一部分磁力线弯向隔磁环左边，形成右边图上表示的FM2电磁力（吸力特性正好与传统相反，即气隙越小吸力越小），两者的叠加形成了比例电磁铁的水平吸力特性。
2）普通电磁铁有干式与湿式（电磁铁内腔充满油液）之分，现在多用湿式。
比例电磁铁一般多数为湿式。
湿式电磁铁道气隙中也充满油液，但总不是导磁体而磁阻比较大，所以，还是叫气隙。
3）在湿式比例电磁铁中，根据所能承受的油压倒高低，区分为基本只能承受几bar回油背压的低压，和能承受350bar的高压，使用时千万注意区分。
4）普通电磁铁电源区分交流与直流，还曾经有过阀体上（名牌板下面）带有建交流整流为直流的形式，现在多常用直流，安全性好。
交流电磁铁通电时如果不能完全吸合（气隙等于零），就很容易烧坏。
5）比例电磁铁多用直流，不过电压上区分常规的24V与车辆用的12V。
描述：电液比例控制系统技术构成图片：描述：比例控制放大器的典型构成图片：这里传上2张插图，可控大家了解闭环控制的一点基本情况。
其中图1－5表示了电液控制系统的技术构成。
我们可以看到很多反馈通路，有不同范围的局部反馈，也有控制对象到输入信号的大闭环反馈。
1）左上角有一个从电－机械转换器（电磁铁）到“指令及放大部件”的电反馈，就是BOSCH带电反馈比例电磁铁的伺服比例阀阀芯位置（电磁铁动铁）的反馈。
这个闭环范围很小，为内部小闭环。
2）图中从右往左倒数过来的第二个方框为“液压执行器件”，例如液压缸。
液压缸杆位置电反馈就是从这个方框后引出，经过下方的“检测及反馈器件”（例如液压缸杆的位移传感器），反馈到“指令及放大部件”。
如果参见图4－1，执行元件（液压缸）的反馈的细部位置，就更明显。
3）伺服比例阀的位置，就在左右上下都是中间的“液压转换及放器件大”；4）大家关心的PLC在图上没有画出来，实际上就在“指令及放大部件”之前，进行控制信号的编程控制。
如果参见图4－1，则PLC就在“外输入”与“输入接口”这个区段（PLC正在迅速发展，不同品牌的PLC功能有所差别，据比较熟悉的年轻人讲，有的专用PLC甚至可以代替电子放大器）。
