深基坑悬臂桩支护课程设计
某工程基坑支护课程设计
某工程基坑支护课程设计一、课程目标知识目标：1. 掌握基坑支护的基本原理，理解不同类型支护结构的工作机理；2. 学会分析基坑支护工程中土体的力学性质，并能运用相关理论知识进行稳定性计算；3. 了解基坑支护工程的施工工艺及质量控制要点，具备评估支护方案合理性的能力。
技能目标：1. 能够运用专业知识，针对具体工程案例设计合理的基坑支护方案；2. 掌握基坑支护施工过程中常见问题的识别与处理方法，具备解决实际工程问题的能力；3. 通过课程学习，提高团队协作、沟通表达和工程实践能力。
情感态度价值观目标：1. 培养学生对土木工程专业的热爱，激发学习兴趣，树立正确的专业观；2. 增强学生的安全意识，培养严谨、负责的工作态度，关注工程的社会、环境和经济效益；3. 提高学生的社会责任感，使其认识到基坑支护工程在城市建设中的重要作用，为未来从事相关工作奠定基础。
本课程针对高年级土木工程专业学生，结合课程性质、学生特点和教学要求，明确以上课程目标。
通过本课程的学习，使学生能够将理论知识与实际工程相结合，为未来从事基坑支护工程领域的工作奠定坚实基础。
后续教学设计和评估将围绕以上具体学习成果展开。
二、教学内容1. 基坑支护概述- 基坑支护的概念与分类- 基坑支护工程的重要性2. 基坑支护原理- 土压力理论- 支护结构工作机理3. 土体力学性质分析- 土体的物理性质- 土体的力学性质- 土压力计算4. 基坑支护设计- 支护结构选型- 稳定性分析及计算- 支护结构设计方法5. 基坑支护施工技术- 施工工艺及流程- 质量控制与验收- 施工中常见问题及处理方法6. 基坑支护工程案例- 典型工程案例分析- 支护方案优化与评价本教学内容依据课程目标，结合教材相关章节，确保科学性和系统性。
教学大纲明确以上六个方面的教学内容，安排合理进度，以使学生全面掌握基坑支护知识，提高工程实践能力。
教学内容将结合实际案例，强调理论与实践相结合，培养学生的专业素养。
基础工程基坑支护课程设计
基础工程基坑支护课程设计一、课程目标知识目标：1. 让学生理解基础工程中基坑支护的重要性，掌握基坑支护的基本原理和方法。
2. 使学生掌握不同类型基坑支护结构的特点及适用条件，了解其设计和施工要点。
3. 引导学生了解基坑支护工程中的风险评估与管理，培养学生对工程安全意识的认识。
技能目标：1. 培养学生运用所学知识分析基坑支护工程案例的能力，提高解决实际工程问题的技能。
2. 提高学生运用相关软件和工具进行基坑支护结构设计和计算的能力。
3. 培养学生团队协作和沟通能力，提高学生在工程实践中的组织协调能力。
情感态度价值观目标：1. 培养学生对基础工程基坑支护领域的兴趣，激发学生学习热情，增强专业认同感。
2. 引导学生树立正确的工程观念，认识到工程质量对社会和人民群众生活的影响，培养学生的社会责任感。
3. 培养学生严谨细致的工作作风，增强学生的职业道德意识。
本课程针对高年级土木工程专业学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果，以便后续的教学设计和评估。
通过本课程的学习，旨在培养学生具备扎实的基坑支护理论知识，较强的工程实践能力和良好的职业道德素养。
二、教学内容1. 基坑支护工程概述- 基坑支护的作用和重要性- 基坑支护工程发展历程及现状2. 基坑支护基本原理- 土压力理论- 支护结构受力分析- 稳定性和变形控制原理3. 常见基坑支护结构及特点- 支护桩、地下连续墙- 土钉墙、重力式挡土墙- 锚杆支护、组合支护4. 基坑支护工程设计- 设计原则与步骤- 支护结构选型与计算- 施工组织设计5. 基坑支护施工技术- 施工工艺及操作要点- 施工监测与质量控制- 风险防范与应急处理6. 基坑支护工程案例分析- 典型工程案例介绍- 案例分析及启示7. 基坑支护新技术与发展趋势- 新技术、新材料、新工艺简介- 行业发展前景及挑战教学内容依据课程目标，结合教材章节，确保科学性和系统性。
教学大纲明确教学内容的安排和进度，使学生在逐层深入的学习过程中，掌握基坑支护工程的基本理论和实践技能。
深基坑工程——第七章排桩1-悬臂桩
三、悬臂桩的设计计算步骤 1、桩径、桩距的确定 2、土压力计算 3、嵌固深度及内力计算 4、基坑稳定性验算 5、桩身正截面受弯承载力计算
38
三、悬臂桩的设计计算步骤
1、桩径、桩距的确定：
按照地区经验取值。 一般桩径D≥0.6m，可取0.6m、0.8m、1.0m等。 桩的中心距不宜大于2D；有地下水时，桩中心距可取 （1.2～1.5）D；砂土和软土取小值，粘性土取大值。 无地下水、降水或者土质较好时，桩中心距2D。
力之和； ha——合力∑Eai作用点至桩底距离； γ0——建筑基坑侧壁重要性系数，按安全等级，一级γ0=1.1；二
级γ0=1.0，三级γ0 = 0.9。
45
最大弯矩计算
悬臂桩桩身最大弯矩发生在在基坑底面以下
剪力为零处，该点到坑底的距离为x，令该
点为o点，即该点以上的主、被动土压力合力
相等：
E pj Eai
2、土压力计算：
按照规范法计算土压力、经验土压力或实测土压力。
39
三、悬臂桩的设计计算步骤
3、嵌固深度及内力计算：悬臂式支护结构嵌入坑底的深度不
同，其变形情况有所不同。 第一种情况：若嵌固深度较深，支 护结构向坑内倾斜较小时，下端B处 没有位移。 第二种情况：若支护结构嵌固深度 较浅，当达到最小嵌固深度Dmin,它 的上端向坑内倾斜较大，下端B向坑 外位移，若嵌固深度小于Dmin，支护 结构丧失稳定，顶部向坑内倾斜。
36
目前悬臂桩的计算方法有：静力平衡法，Blum法，平行 杆系弹性支点法，杆系有限单元法，共同变形法和有限 单元法。
静力平衡法简单而近似，在工程设计计算中被广泛应用。 悬臂桩支护结构静力计算主要目的有二个：一是悬臂桩
桩身插入基底面以下的最小嵌固深度Dmin；二是桩身最大 弯矩及所在位置，以计算桩身的截面和配筋。 对于悬臂桩的内力（弯矩、剪力）计算规范中推荐采用 平行杆系弹性支点法，主要是因为该方法不仅可以计算 内力，还可以计算支护结构的变形（位移）。而静力平 衡法只能计算内力，不能计算变形。

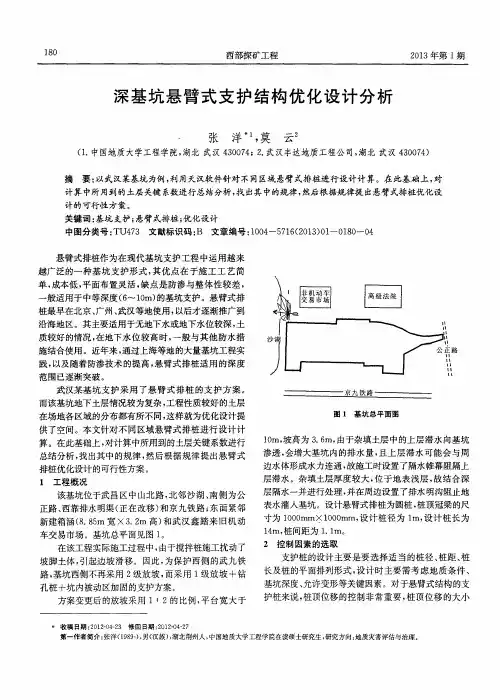

深基坑悬臂式支护结构优化设计分析
中 图分 类号 ： Ｔ Ｕ４ ７ ３ 文献标识 码 ： Ｂ 文章编 号 ： ｌ ０ ０ ４ —５ ７ １ ６ （ ２ ０ １ ３ ） Ｏ １ —０ １ ８ ０ —０ ４
悬臂式排桩作为在现代基坑支护工程 中运用越来 越广泛的一种基坑支护形式 ， 其优点在于施 工工艺简 单， 成本低 ， 平面布置灵活 ， 缺点是防渗与整体性较差 ， 般适用于中等深度（ ６ ～１ ０ ｍ） 的基坑支护。悬臂式排
１ ８ Ｏ
西部探矿工程
２ ０ １ ３ 年第 ｌ 期
深 基坑 悬 臂 式支 护结构 优 化 设 计 分析
一
张 洋 ， 莫 云
（ １ ． 中国地质大学工程学院， 湖北 武汉 ４ ３ ０ ０ ７ ４ ； ２ ． 武汉丰达地质工程公司， 湖北 武汉 ４ ３ ０ ０ ７ ４ ） 摘 要： 以武汉某基坑为例 ， 利用天汉软件针对不 同区域悬臂 式排桩进行设计计算。在此基础上， 对 计算 中所用到的土层关键 系数进行总结分析 ， 找 出其中的规律 ， 然后根据规律提 出悬臂式排桩优化设
武汉某 基 坑 支 护 采 用 了悬 臂 式 排 桩 的支 护 方 案 。 而该基坑地下土层情况较为复杂 ， 工程性质较好的土层
京九 铁 路
在场地各区域的分布都有所不同， 这样就为优化设计提 供了空间。本文针对不同区域悬臂式排桩进行设计计 算 。在此基础上， 对计算中所用到的土层关键系数进行 总结分析， 找出其中的规律 ， 然后根据规律提出悬臂式 排 桩优 化设计 的可 行性方 案 。
寸为 １ ０ ０ ０ ｍ ｍＸ １ ０ ０ ０ ｍ ｍ， 设计桩径为 ｌ ｍ， 设计桩长为 １ ４ ｍ， 桩 间距 为 １ ． １ ｍ。

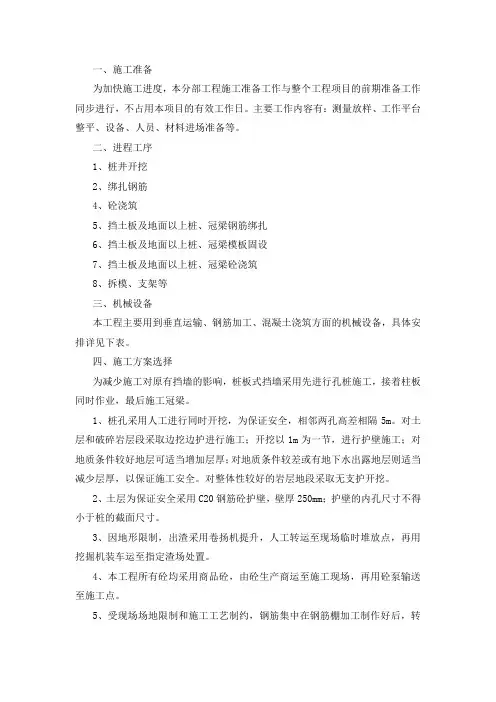

悬臂式抗滑桩却支护方案
一、施工准备为加快施工进度，本分部工程施工准备工作与整个工程项目的前期准备工作同步进行，不占用本项目的有效工作日。
主要工作内容有：测量放样、工作平台整平、设备、人员、材料进场准备等。
二、进程工序1、桩井开挖2、绑扎钢筋4、砼浇筑5、挡土板及地面以上桩、冠梁钢筋绑扎6、挡土板及地面以上桩、冠梁模板固设7、挡土板及地面以上桩、冠梁砼浇筑8、拆模、支架等三、机械设备本工程主要用到垂直运输、钢筋加工、混凝土浇筑方面的机械设备，具体安排详见下表。
四、施工方案选择为减少施工对原有挡墙的影响，桩板式挡墙采用先进行孔桩施工，接着柱板同时作业，最后施工冠梁。
1、桩孔采用人工进行同时开挖，为保证安全，相邻两孔高差相隔5m。
对土层和破碎岩层段采取边挖边护进行施工；开挖以1m为一节，进行护壁施工；对地质条件较好地层可适当增加层厚；对地质条件较差或有地下水出露地层则适当减少层厚，以保证施工安全。
对整体性较好的岩层地段采取无支护开挖。
2、土层为保证安全采用C20钢筋砼护壁，壁厚250mm；护壁的内孔尺寸不得小于桩的截面尺寸。
3、因地形限制，出渣采用卷扬机提升，人工转运至现场临时堆放点，再用挖掘机装车运至指定渣场处置。
4、本工程所有砼均采用商品砼，由砼生产商运至施工现场，再用砼泵输送至施工点。
5、受现场场地限制和施工工艺制约，钢筋集中在钢筋棚加工制作好后，转运至施工部位现场绑扎、安装。
6、挡土板在桩（柱）施工完成后进行施工，按1.5m为一单元格从上到下逐单元进行挡板土体开挖和挡板施工7、护壁模板采用活动钢模，桩模板采用定型木模，支撑采用钢管支撑。
挡土板模板采用18mm厚覆膜板加工制作，50mm×100mm木方做背枋，钢管架支撑。
四、总体施工流程施工准备→测量放样→桩施工→第一单元格土体开挖→第一单元格挡土板施工→第二单元格土体开挖→第二单元格挡土板施工→循环施工挡土板直至挡土板施工完毕→墙后回填。
五、施工方法及要点1、挖孔桩施工⑴施工工艺流程放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁砼（高出地面300mm）→检查桩位（中心）轴线→架设垂直运输架→安装卷扬机→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）→先拆第一节支第二节护壁模板→浇第二节护壁砼→检查桩位（中心）轴线→逐层往下循环作业→开挖扩底部分→检查验收→绑扎钢筋→放砼串筒（导管）→浇筑桩（柱）身砼（随浇随振）。
深基坑工程第七章排桩悬臂桩
深基坑工程第七章排桩悬臂桩一、悬臂桩简介悬臂桩是深基坑施工中常用的桩型之一，其主要特点是桩头悬挂于支撑梁上，通过施工设备向下进行钻孔、灌注，最终完成成桩工作。
悬臂桩主要适用于施工现场空间狭小、周围环境限制较大的情况下，用于增强地基承载能力和稳定基础土体。
二、排桩悬臂桩施工流程1. 前期准备在施工前，必须对施工现场进行全面检查与分析，根据现场情况制定施工方案，确定钻孔位置、孔径和长度，以及支撑梁的布置方式。
施工前还需要根据设计图纸要求准确测量孔位中心、孔中心距、孔深，并确定锤击时限与击数。
2. 物资准备物资准备工作主要包括悬臂桩、支撑梁、钢筋、水泥等施工材料和设备。
其中，悬臂桩应严格按照制造厂家出厂标准进行制作，并在安装前进行检查和试验。
支撑梁必须符合设计规定，具备足够的承载力和稳定性。
钢筋应按照设计要求进行加工、切割和弯曲。
水泥应选用合适的标号和牌号，并按照国家标准进行沉降试验。
3. 施工现场布置施工现场布置应根据设计图纸和施工方案要求进行。
首先需要对工地进行清理，铺设防尘布和防渗布。
然后，根据设计要求移位支撑梁、安装悬臂桩，并将支座固定于固定梁和支撑梁上。
4. 桩身准备桩身准备主要包括洞口的准备、桩身的切孔、清孔和钢筋的安装。
在进行洞口准备时，应先进行细水冲洗。
然后，利用齿轮搅拌器或搅拌车进行撬混凝土。
切孔、清孔的工序主要是为了保证钻孔整洁，利于后续工序的进行。
最后，安装钢筋必须符合设计规定要求，采用专业的钢筋连接工具，在进行钢筋连接时，应根据要求加固连接处。
5. 灌注拔管对于深孔的悬臂桩，通常采用灌注拔管法。
灌注拔管前，应将钻孔中的水清空。
灌注过程中，应严格控制水泥、砂子、水的配比。
在拔管过程中，要严格保证拔管速度和拔管方向，以防止桩体变形。
拔管后要进行压实处理，确保灌注体与地基原土的紧密结合。
6. 浇筑桩头在灌注拔管工作完成后，需进行桩头的浇筑。
浇筑时，应根据设计要求，严格控制浇注深度、水泥-骨料的配比和养护时间。
悬臂桩基坑支护工程的设计及施工要点
悬臂桩基坑支护工程的设计及施工要点发布时间：2021-04-26T08:31:09.472Z 来源：《防护工程》2021年3期作者：潘小丰[导读] 所以在地下室基坑支护方案选择方面，依旧是将重点放在了悬臂排桩支护上。
广东博意建筑设计院有限公司 528311摘要：文章结合某工程实例，就该工程中有关悬臂桩基坑支护工程设计要点进行简要分析，提出了相关建议措施，以供参考。
关键词：悬臂桩基坑支护工程；设计流程；施工要点0前言在社会经济不断发展的背景下，城镇化运行进程逐渐加快，城市中的各项土地资源日益短缺，建筑物之间的间距非常密切，高层建筑物类型随之增加，人们对于地下空间提出了越来越高的需求量，基于此，加大对坑内主体施工安全和基坑周围环境的保护力度是极为重要的，这是开展基坑支护工作的一项关键点，同时制定支护方案的过程中，也应当以周围地质条件和环境为主，综合性考虑造价，控制好工期。
从实际情况来看，钻孔灌注桩成桩方式具备多样性特征，无论是施工工艺还是地质条件，都极为完善，钻孔灌注桩因为优势极高而在基坑支护期间得到了普遍应用。
与此同时，内支撑支护形式在近些年应用也十分普遍，可是因为存在着基坑土方开挖困难、周期长以及支撑结构和地下室结构施工等因素的影响，所以在地下室基坑支护方案选择方面，依旧是将重点放在了悬臂排桩支护上。
1、工程案例1.1施工场地情况以某项工程项目举例说明，该项项目整体面积为6.15万㎡，基坑开挖面积是2.67万㎡，基坑长X宽＝196mX266m，开挖深度表现为8.5m~9.0m。
基坑支护安全级别为二级。
1.2工程地质水文条件经过相关岩土工程勘察报告来看，项目第四系列松散岩类孔隙水十分的丰富，一般是处于第四系全新统地层细砂以及圆砾层中，稳定性良好。
1.3地层分布现象表一地层分布图表2、设计基坑支护2.1基坑设计条件基坑实际开挖深度：项目场地标高大约是20m~20.5m，对二层地下室开挖期间，需要开挖到11.5m标高，开挖深度大约是8.5m~9.0m。
毕业设计(论文)-某大厦基坑悬臂灌注桩支护设计(全套图纸)
毕业设计（论文）-某大厦基坑悬臂灌注桩支护设计（全套图纸）前言深基坑设计与施工既是我国各大城市基本建设工程中的重要关键问题，又是土木工程专业学习中比较复杂和困难的问题。
其所以重要，是由于现代大城市高层建筑的地下部分和城市交通均需要充分利用地下空间。
基坑开挖深度以从十几米发展到二、三十米。
我国已出现部分基建工程由于深基坑支护在设计和施工上的失误，导致重大经济损失建设延误工期。
因此，如何保证深基坑支护工程即安全可靠，又经济合理，已成为当前城市建设中的一项重要课题。
全套图纸，加153893706深基坑工程的复杂性和困难性在天然地层中有些特殊的力学性质，在目前尚不能用室内或野外的常规实验方法准确测定。
例如:1. 一般土力学计算沙层的土压力和抗剪强度时，均认为沙土无凝聚力，只有内摩擦力。
但在地质年代久远的砂层或潮湿而不饱和的砂层中，可能存在有结构强度或似凝聚力，是不易测定和估算的;2. 淤泥质饱和软黏土的长期强度指标有可能小于常规试验方法所确定的指标，因土质和工期长短而不同;3. 在非饱和黏土地层中，用常规试验方法测定的凝聚力包含真凝聚力和吸附强度两种不同性质的组成部分。
其后一部分强度并不稳健，将随土层含水量的变化而改变;4. 基坑四周的地下水以多种不同的方式影响基坑的稳定性。
在水文地质条件复杂时需要考虑发生渗流压力或潜蚀破坏的可能性。
因此，目前还没有一种深基坑支护计算理论能在一次计算中概括上述全部土的复杂性质。
每一种计算理论都是在某些简化假定的前提下建立的，具有一定的局限性。
而且，无论计算技术如何先进，实际计算结果不可能超越其参数测定的精确程度。
为了防止在设计和施工中发生失误，在进行深基坑设计中运用理论分析的同时，有必要同时考虑这种理论未曾计入的其它因素，并同时进行分析判断，在进行理论分析的同时并以大量有关的工程实录资料和实践经验为参考作出判断。
由于本人实践经验不足，在这次毕业设计中，结合实际工程在进行理论分析的同时，重点借鉴了余志成和施文华两位专家纂写的《深基坑支护设计和施工》一书中的实际经验和方法。
深基坑悬臂桩支护课程设计
某住宅楼深基坑支护设计院校：________________________________专业：_________________________________班级：_________________________________姓名：_________________________________学号：_________________________________目录:某住宅楼深基坑 (1)支护设计 (1)目录: (2)1前言 (1)2设计资料及设计要求 (1)2.1建筑物概括 (1)2.2地层岩性 (1)2.3设计要求 (2)3悬臂桩设计 (2)4坑壁土压力计算以及嵌固深度的确定 (3)(5)计算嵌固深度 (4)5悬臂桩内力计算 (4)5.1桩身剪力计算 (4)5.2桩身弯矩计算 (6)6悬臂桩配筋及其稳定性验算 (7)6.1桩身截面受弯承载力计算——配置纵筋 (7)6.2桩身截面受剪承载力计算——配置箍筋 (8)6.3桩身稳定性验算 (9)6.3.1抗滑稳定性验算 (9)6.3.2临界滑动面稳定性验算 (9)6.3.3抗隆起稳定性验算 (11)7桩顶冠梁设计.........................................................................................错误!未定义书签。
8结语.........................................................................................................错误!未定义书签。
1前言随着高层建筑的不断增加，市政建设的大力开发和地下空间的开发利用，产生了大量的深基坑支护设计问题，并使之成为当前基础工程的热点和难点。
深基坑的设计是土力学基础工程一个古老的传统课题，同时有是一个综合性的岩土工程难题。
基坑工程中悬臂桩支护结构设计
混凝土圆形 电杆 ， 沿周边均匀配置钢筋才是适合的． 所以如有定 向弯矩作用 的圆截面构件 ， 其配筋不必沿 周 边均匀 布置 ， 该尽 量布 在离 中和轴较 远 的位置 ．］ 而应 ４．
３２ 设计 方法 ． 针 对上述 原理 ， 下面 介绍其 在工 程应用 中的 ３种计算 方法 ． １ ）嵌 固深度 ｔ 嵌 固深 度 ｔ 由作用 于桩上 的所有 土压 力 的静 力平衡 条件 确定． 于 分层土 有 对
维普资讯
第２ 第１ ５卷 期
２０ ０７年 ３月
海 南 大 学 学 报 自 然 科 学 版
ＮＡＴ ＵＲＡＬ ＣＩ ＮＣＥ ＯＵＲＮＡＬ Ｓ Ｅ Ｊ ＯＦ ＨＡＩ ＮＡＮ ＵＮＩ ＶＥＲＳ ’ ｎ Ｙ
Ｖ０ ． ５ Ｎｏ １ １２ ． Ｍａ ． ｏ ７ ｒ２ ０
文 章 编 号 ：０ ４—１２ （０ ７ ０ ０ ７ ０ １０ ７ ９ ２０ ） １— ０ ５— ４
基坑 工 程 中悬 臂 桩 支 护 结构 设 计
林 成
（ 海南地质综合勘察设计院 ，海南 海 口 ５ １０ ） ７ １０
摘 要： 应用朗肯土压力理论及 力学平衡 原理 对桩 支护结构 （ 嵌固深度 、 桩长 、 最大弯矩值及其 位置 ） 进行设
支护 ．
３ 护 坡 桩 支 护 结 构 设 计
３ １ 设计依据及原理 综合岩土工程勘察规范 第 ３７５条规定及 现有土压力计算理论 ， ． ．． 本工程拟采 用朗肯理论 对支护结构上的土压力进行计算． 这一理论 以塑性平衡为基础 ， 用塑性平衡方法来计算挡 土墙侧压力 ， 对于主动土压力的计算误差小 ， 并且安全 ， 以在实际应用 中较多． 所 众所周知， 受弯构件和大偏心受压构件的正截 面强度计算 中， 都有 中和轴存在． 沿周边均匀配置钢
悬臂式支护结构设计
排桩支护结构
排桩的空间布置形态 1、柱列式排桩支护：当边坡土质好、地下水位较低时，可以利用土拱作用，以稀疏钻 孔灌注桩或挖孔桩支挡土坡。
2、连续式排桩支护：在软土中一般不能形成土拱，支挡桩应该连续密排。
排桩支护结构
3、组合式排桩支护
对内撑式和拉锚式支护结构，插入深度不够或坑底土质差，被动土 压力很小，造成支护结构踢脚失稳破坏
4.2.3 支护结构的破坏形式
（5）流土破坏
当基坑渗流引起流土，使被动土压力减少或丧失，造成支护体系破坏。
4.2.3 支护结构的破坏形式
4.2.3 支护结构的破坏形式
（6）支撑体系失稳破坏或锚撑失稳破坏
板桩、地下连续墙
4、防渗性能好，由于墙体接头形式和施工方法的改进，使地
下连续墙几乎不透水。 5、可用于逆做法施工。地下连续墙刚度大，易于设置埋设件，
很适合于逆做法施工。
6、可以贴近施工。由于具有上述几项优点，使我们可以紧贴
原有建筑物建造地下连续墙。
7、用地下连续墙作为土坝、尾矿坝和水闸等水工建筑物的垂
早在地下水位较高的软土地区，可采用钻孔灌注桩排桩与水泥土桩防渗墙组合的形式
搅拌桩
开挖侧
4、双排桩支护
双排桩可以理解为将密集的单排悬臂桩的部分桩向后移，并在前排桩顶用圈梁连接，前 后排之间用连梁连接，发挥空间组合桩的整体刚度和空间效应，来维持坑壁稳定、控制 变形。
桩排距一般取2D~4D
排桩支护结构
双排支护结构的布桩形式非常灵活，常见的形式有之字式、双三角式、梅花式、并列式（也 可称其为矩形格构式）、丁字式、连拱式等
悬臂式支护结构
排桩支护结构
深基坑工程——第七章排桩1悬臂桩详解
常用钢板桩截面形式 (a) Z型;(b) U型 ;( c )一字型;(d)组合型
a）U形板(桩a) 相互连接
b）Z形板桩(b相) 互连接 c）H形(c)板桩
锁口——形成整体，具有较好的隔水能力。
7
钢板桩＋水平支撑
U型钢板桩
插打
入土
U型板桩相互连接
8
9
9
10
10
SMW工法（劲性水泥土搅拌桩）--板式支护-钢板桩
27
二、排桩的类型及止水
按基坑开挖深度及支挡结构受力情况，排桩支护可分为 以下几种情况：可将排桩分为：悬臂桩支护结构、单层支 撑（锚拉）桩支护结构、多层支撑（锚拉）桩支护结构。
（1）悬臂桩支护结构：当基坑开挖深度不大，即可利用悬臂作用挡住 墙后土体。 （2）单层支撑（锚拉）桩支护结构：当基坑开挖深度较大时，不能采 用无支撑支护结构，可以在支护结构顶部附近设置一单支撑（或拉 锚）。 （3）多层支撑（锚拉）桩支护结构：当基坑开挖深度较深时，可设置 多道支撑，以控制挡墙的位移。
21
二、排桩的类型及止水 分离式排桩适用性
1. 软土地层中一般适用于开挖深度不大于20m的深基坑工程。 2. 地层适用性广，对于从软粘土到粉砂性土、卵砾石、岩层 中的基坑均适用。
22
二、排桩的类型及止水 双排式排桩
为增大排桩的整体抗弯刚度和抗侧移能力时，可将桩设置成 为前后双排，将前后排桩桩顶的冠梁用横向连梁连接，就形 成了双排门架式挡土结构。
28
悬臂桩支护结构
悬臂式支护结构常采用钢筋混凝土排桩、木板桩、钢板 桩、钢筋混凝土板桩等型式。 悬臂式支护结构依靠足够的入土深度和结构的抗弯能力 来维持整体稳定和结构的安全。 悬臂式结构对开挖深度很敏感，容易产生较大的变形， 对相邻建(构)筑物产生不良影响。
