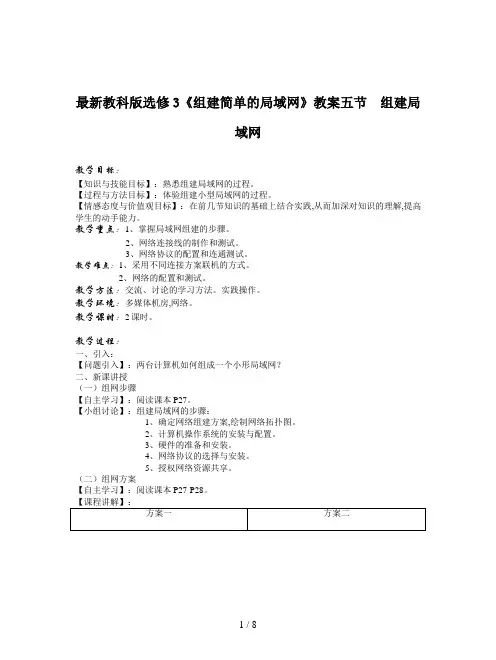

教科版选修3《组建简单的局域网》教案

教科版选修3《组建简单的局域网》教案五节组建局域网

教学目标：

【知识与技能目标】：熟悉组建局域网的过程。

【过程与方法目标】：体验组建小型局域网的过程。

【情感态度与价值观目标】：在前几节知识的基础上结合实践，从而加深对知识的理解，提高学生的动手能力。

教学重点：1、掌握局域网组建的步骤。

2、网络连接线的制作和测试。

3、网络协议的配置和连通测试。

教学难点：1、采用不同连接方案联机的方式。

2、网络的配置和测试。

教学方法：交流、讨论的学习方法。实践操作。

教学环境：多媒体机房，网络。

教学课时：2课时。

教学过程：

一、引入：

【问题引入】：两台计算机如何组成一个小形局域网？

二、新课讲授

（一）组网步骤

【自主学习】：阅读课本P27。

【小组讨论】：组建局域网的步骤：

1、确定网络组建方案，绘制网络拓扑图。

2、计算机操作系统的安装与配置。

3、硬件的准备和安装。

4、网络协议的选择与安装。

5、授权网络资源共享。

（二）组网方案

【任务一】：双绞线的制作 1．工具介绍

在网线制作的过程中，我们必须要用到一些制作的辅助工具，如压线钳和测线器。

压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上

图的一把为例，该工具上有三处不同的功能。在压线钳的最顶部的是压线槽，压线槽提供了三种类型的线槽，分别为6P 、8P 以及4P ，中间的8P 槽是我们最常用到的RJ-45压线槽，而旁边的4P 为RJ11电话线路压线槽。

最前端是剥线口，刀片主要是起到切断线材。 2．制作标准

在通常的工程实践中，T568B 使用得较多。 直通线：两头都按T568B 线序标准连接。

交叉线：一头按T568A 线序连接，一头按T568B 线序连接。

直通线交叉线

3．制作双绞线

第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。

第二步：我们需要把双绞线的保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口（1.5CM），稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。

把一部分的保护胶皮去掉。在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯完好接触，当然也会影响到了线路的质量。

第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。尽量把线缆扯直并尽量保持线缆平扁。

第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利用压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。

第五步 ：我们需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。

第六步 ：当然就是压线了，确认无误之后就可以把水晶头插入压线钳的8P 槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，受力之后听到轻微的“啪”一声即可。

做好的之后，应该如下图所示：压线之后水晶头凸出在外面的针脚全部压入水晶头内，而且水晶头下部的塑料扣位也压紧在网线的保护层之上。

继续做好另一头的水晶头，做好之后，最后利用测试器测试做好的双绞线是否能够连通。 【任务二】：配置网络协议

用做好的双绞线连接两台电脑（两个水晶头分别插入两台电脑的网卡），然后进入系统分别为两台电脑设置IP 地址，方法是在桌面上的【网上邻居】图标上点击鼠标右键，在弹出菜单中选择【属性】命令，然后双击【本地连接】图标，打开本地连接属性对话框，再选择【Internet 协议 (TCP/IP)】并点击属性按钮，在弹出的对话框中选择【使用下面的IP 地址】：

指定一台电脑的IP 地址和子网掩码为：192.168.0.1/255.255.255.0，另外一台电脑的IP 地址和子网掩码为：192.168.0.2/255.255.255.0。

【任务三】：测试网络连通性

首先确定右下角没有打叉的小电脑（打叉说明网线没做好或没接好），然后通过【开始】菜单-->【程序】-->【附件】打开命令提示符窗口，在窗口中输入以下命令测试网络是否连通：

Ping 192.168.7.X （注： x 是本机的地址）

注：以上命令在ip地址为192.168.7.Y的电脑上输入（也就是ping对方电脑）。

正常与否的结果如下图所示：

【任务四】：共享计算机上的资源

1．在本机共享资源（以下操作以Windows XP Professional系统为例，Windows 98、Windows 2000系统略有不同）

在本机共享资源首先需要启用Guest用户，方法如下：在桌面上的【我的电脑】图标上点击鼠标右键，在弹出菜单中选择【管理】命令，然后在【计算机管理】窗口中展开【系统工具】-->【本地用户和组】-->【用户】，通过双击【Guest】用户打开【Guest】用户属性，然后把【帐户已停用】的勾去掉就可以启用该帐户了。

接下来就是共享文件夹，找到要共享的文件夹，然后点击左边的【共享此文件夹】项目，在弹出对话框中根据下面的图示进行操作就可以完成了。
