DXP中PCB各层的含义详解
pcb各层解释
pcb各层解释第一篇：pcb各层解释Mechnical: 一般多指板型机械加工尺寸标注层Keepoutlayer: 定义不能走线、打穿孔(via)或摆零件的区域。
这几个限制可以独立分开定义。
Topoverlay: 无法从字面得知其意义。
多提供些讯息来进一步讨论。
Bottomoverlay: 无法从字面得知其意义。
可多提供些讯息来进一步讨论。
Toppaste: 顶层需要露出铜皮上锡膏的部分。
Bottompaste: 底层需要露出铜皮上锡膏的部分。
Topsolder: 应指顶层阻焊层，避免在制造过程中或将来维修时可能不小心的短路Bottomsolder: 应指底层阻焊层。
Drillguide: 可能是不同孔径大小，对应的符号，个数的一个表。
Drilldrawing: 指孔位图，各个不同的孔径会有一个对应的符号。
Multilayer: 应该没有单独这一层，能指多层板，针对单面板和双面板而言。
拓展能力！第二篇：PCB电路板线路板加工，单面电路板，双面电路板，PCB电路板，PCB电路板厂，PCB电路板厂家-梅州市创福达电子有限公司，是一家专业生产各种高精密单，双面及多层印刷PCB电路板，致力于快速高密度多层板、特种PCB电路板的研发生产制造，为用户提供PCB线路板技术支持与服务。
创福达电路板厂位于梅州市丰顺县工业区，占地面积4000平米，员工100人左右，月生产PCB线路板能力20000平米。
创福达线路板厂家由多名PCB电路板业内人士创建，培养了一批制造经验丰富的员工，高素质的管理团队，先进的设备仪器和完善的质保体系，使我们不断提升在PCB电路板行业中的地位及在客户心中的良好形象。
工厂自 2006 年创建以来，规模迅速发展，拥有 4000 余平方米的厂房，100多名员工。
产品于2006年取得ISO9001、SGS认证，2009年一次取得欧盟ROHS无铅产品认证和美国UL认证。
引进整套先进的生产设备，培养了一支从事印刷电路板加工的专业队伍，健全了从市场开发，工程设计，到加工生产的一条龙服务。
PCB板各个层的含义
PCB板各个层的含义Mechnical: 一般指板型机械加工尺寸标注层Keepoutlayer:禁止布线层定义不能走线、打穿孔(via)或摆零件的区域。
Toppaste: 顶层需要露出铜皮上锡膏的部分。
Bottompaste: 底层需要露出铜皮上锡膏的部分。
Topsolder: 指顶层阻焊层，避免在制造过程中或将来维修时可能不小心的短路Bottomsolder:指底层阻焊层。
Drillguide: 可能是不同孔径大小，对应的符号，个数的一个表。
Drilldrawing: 指孔位图，各个不同的孔径会有一个对应的符号。
Multilayer: 指多层板，针对单面板和双面板而言。
Toppaste: 也即是面层贴片时开钢网要用的东东。
Bottompaste: 也即是底层贴片时开钢网要用的东东。
drillguide 过孔引导层drilldrawing过孔钻孔层顾名思义：引导层是用来引导的，钻孔层是用来钻孔的drillguide从CAM的角度来说，这个可以忽略。
也就是说制作PCB可以不用这一层了。
机械层1 一般用于画板子的边框；机械层3 一般用于画板子上的挡条等机械结构件；机械层4 一般用于画标尺和注释等，具体可自己用PCB Wizard 中导出一个PCAT结构的板子看一下也可直接生成GERBER 和钻孔文件交给厂家选File-CAM Manager 按Next>钮出来六个选项，Bom 为元器件清单表，DRC 为设计规则检查报告，Gerber 为光绘文件，NC Drill 为钻孔文件，Pick Place 为自动拾放文件，Test Points 为测试点报告。
选择Gerber 后按提示一步步往下做。
其中有些与生产工艺能力有关的参数需印板生产厂家提供。
直到按下Finish 为止。
在生成的Gerber Output 1 上按鼠标右键，选Insert NC Drill 加入钻孔文件，再按鼠标右键选Generate CAM Files 生成真正的输出文件，光绘文件可导出后用CAM350 打开并校验。
PCB的各层定义及描述
PCB的各层定义及描述：1、TOP layer（顶层布线层）：设计为顶层铜箔走线。
如为单面板则没有该层。
2、BOMTTOM layer（底层布线层）：设计为底层铜箔走线。
3、TOP/BOTTOM SOLDER（顶层/底层阻焊绿油层）：顶层/底层敷设阻焊绿油，以防止铜箔上锡，保持绝缘。
在焊盘、过孔及本层非电气走线处阻焊绿油开窗。
l 焊盘在设计中默认会开窗（OVERRIDE：0.1016mm），即焊盘露铜箔，外扩0.1016mm，波峰焊时会上锡。
建议不做设计变动，以保证可焊性；l 过孔在设计中默认会开窗（OVERRIDE：0.1016mm），即过孔露铜箔，外扩0.1016mm，波峰焊时会上锡。
如果设计为防止过孔上锡，不要露铜，则必须将过孔的附加属性SOLDER MASK（阻焊开窗）中的PENTING选项打勾选中，则关闭过孔开窗。
l 另外本层也可单独进行非电气走线，则阻焊绿油相应开窗。
如果是在铜箔走线上面，则用于增强走线过电流能力，焊接时加锡处理；如果是在非铜箔走线上面，一般设计用于做标识和特殊字符丝印，可省掉制作字符丝印层。
4、TOP/BOTTOM PASTE（顶层/底层锡膏层）：该层一般用于贴片元件的SMT回流焊过程时上锡膏，和印制板厂家制板没有关系，导出GERBER时可删除，PCB设计时保持默认即可。
5、TOP/BOTTOM OVERLAY（顶层/底层丝印层）：设计为各种丝印标识，如元件位号、字符、商标等。
6、MECHANICAL layerS（机械层）：设计为PCB机械外形，默认layer1为外形层。
其它layer2/3/4等可作为机械尺寸标注或者特殊用途，如某些板子需要制作导电碳油时可以使用layer2/3/4等，但是必须在同层标识清楚该层的用途。
7、KEEPOUT layer（禁止布线层）：设计为禁止布线层，很多设计师也使用做PCB机械外形，如果PCB上同时有KEEPOUT和MECHANICAL layer1，则主要看这两层的外形完整度，一般以MECHANICAL layer1为准。
PCB各层含义简介浅显易懂图文展示
PCB各层含义简介浅显易懂图文展示写在前面•一，各层整体简介•二，二层板常用的层实例（绘制阶段）o 1.上下两层（T/B Layer）o 2.多层（Multi Layer）o 3.丝印层（T/B Overlay）o 4.Mechanical 1与Keep out层•三，例子板子下载链接•四，实际板子举例（成板阶段）•五，结束语：以上内容如有错误或不妥欢迎指出，谢谢！写在前面希望帮助初学AD（PCB画图）的同学对PCB实物有辅助认识的作用PCB( Printed Circuit Board)，中文名称为印制电路板，又称印刷线路板，说简单点就是块电路板一，各层整体简介English 中文作用Top Layer 顶层信号层主要用来放置走线和元器件Bottom Layer 底层信号层同上，就是一个在上面一个在背面Keep out Layer 禁止布线层所选区域外禁止布线，也有人用于设计板框Mechanical 1 机械层1 用于界定元件位置（可当Keep-out用，具体看制板厂要求）Mechanical 13、机械层13、元件本体尺寸，包括三维English 中文作用14 14Mechanical 15、16 机械层15、16用于在设计极早期估算线路板尺寸Top Overlay 顶层丝印层用来标注各种标识，元件号，商标等Bottom Overlay 底层丝印层底层丝印，同上，就是在底层Top Paste 顶层锡膏防护层定义不被盖油的层，用于焊接或SMT加工Bottom Past 底层锡膏防护层同上Top Solder 顶层阻焊层定义不可焊接的区域保护铜箔不被氧化等作用Top Solder 底层阻焊层同上，即板子上绿（其他）色的外面这一层Drill Guide 钻孔定位层焊盘及过孔的钻孔的中心定位坐标层（注意是中心）Drill Drawing 钻孔描述层焊盘及过孔的钻孔尺寸孔径尺寸描述层Multi-Layer 多层过孔穿透此层二，二层板常用的层实例（绘制阶段）1.上下两层（T/B Layer）上下两层主要用于布线和放置元器件，红色线是顶层的走线（即导线），蓝色线是底层的二维图例：三维图例：2.多层（Multi Layer）用于绘制过孔，比如需要直插元件或者固定螺丝在封装库独立封装设计时（红色标记）：多层过孔用于固定螺丝的效果（绿色标记）：二维：三维：3.丝印层（T/B Overlay）这个层就很有意思了，甚至可以图案上去，常规用法就是表元器件标号、说明、商标：二维（绿色）：三维（红色）：加图案：二维：三维：4.Mechanical 1与Keep out层这两个层都可以用来做板框和限制走线，但是严格划分的话，Mechanical 1层是用来制定板框的，而Keep out 层是用来设置禁止布线区域的，严格上讲Mechanical 1 的面积要大于Keep out一点才符合设计初衷。

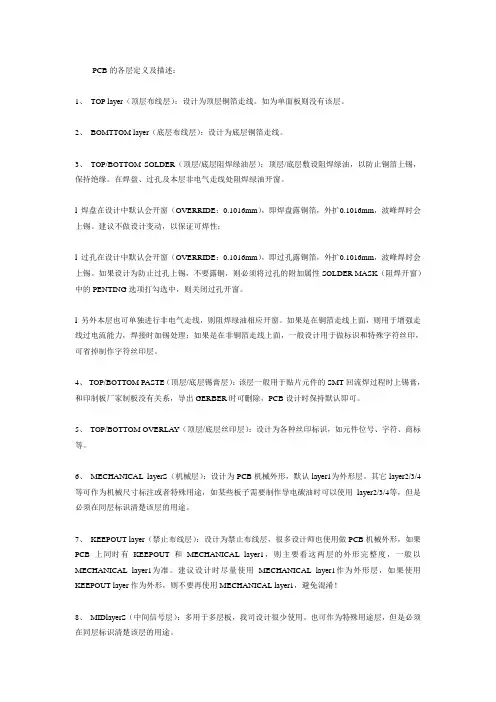

PCB的各层定义及描述
PCB的各层定义及描述1、TOP layer（顶层布线层）：设计为顶层铜箔走线。
如为单面板则没有该层。
2、BOMTTOM layer（底层布线层）：设计为底层铜箔走线。
3、TOP/BOTTOM SOLDER（顶层/底层阻焊绿油层）：顶层/底层敷设阻焊绿油，以防止铜箔上锡，保持绝缘。
在焊盘、过孔及本层非电气走线处阻焊绿油开窗。
l 焊盘在设计中默认会开窗（OVERRIDE：0.1016mm），即焊盘露铜箔，外扩0.1016mm，波峰焊时会上锡。
建议不做设计变动，以保证可焊性；l 过孔在设计中默认会开窗（OVERRIDE：0.1016mm），即过孔露铜箔，外扩0.1016mm，波峰焊时会上锡。
如果设计为防止过孔上锡，不要露铜，则必须将过孔的附加属性SOLDER MASK（阻焊开窗）中的PENTING选项打勾选中，则关闭过孔开窗。
l 另外本层也可单独进行非电气走线，则阻焊绿油相应开窗。
如果是在铜箔走线上面，则用于增强走线过电流能力，焊接时加锡处理；如果是在非铜箔走线上面，一般设计用于做标识和特殊字符丝印，可省掉制作字符丝印层。
字串64、TOP/BOTTOM PASTE（顶层/底层锡膏层）：该层一般用于贴片元件的SMT回流焊过程时上锡膏，和印制板厂家制板没有关系，导出GERBER时可删除，PCB设计时保持默认即可。
5、TOP/BOTTOM OVERLAY（顶层/底层丝印层）：设计为各种丝印标识，如元件位号、字符、商标等。
6、MECHANICAL layerS（机械层）：设计为PCB机械外形，默认layer1为外形层。
其它layer2/3/4等可作为机械尺寸标注或者特殊用途，如某些板子需要制作导电碳油时可以使用layer2/3/4等，但是必须在同层标识清楚该层的用途。
7、KEEPOUT layer（禁止布线层）：设计为禁止布线层，很多设计师也使用做PCB机械外形，如果PCB上同时有KEEPOUT和MECHANICAL layer1，则主要看这两层的外形完整度，一般以MECHANICAL layer1为准。
dxp各个层面作用
4.Keepout，画边框，确定电气边界；
5.Mechanical layer，真正的物理边界，定位孔的就按照Mechanical layer的尺寸来做的，但PCB厂的工程师一般不懂这个。所以最好是发给PCB厂之前将keepout layer层删除；
6ห้องสมุดไป่ตู้Multi Layer，贯穿各层的，像过孔（到底层或顶层的过孔VIA也有Solder和Paste）；
7.Drill guide、Drill drawing，钻孔层；
DXP中PCB各层的作用
1.TopLayer元件层、BottomLayer布线与插件式元件的焊接层、MidLayerx中间层，这几层是用来画导线或覆铜的（当然还有TopLayer、BottomLayer的SMT贴片器件的焊盘PAD）；
2.Top Solder、Bottom Solder、Top Paste、Bottom Paste，这四层是与穿越两层以上器件PAD相关的；一般Paste层留的孔会比焊盘小（Paste表面意思是指焊膏层，就是说可以用它来制作印刷锡膏的钢网，这层只需要露出所有需要贴片焊接的焊盘，并且开孔可能会比实际焊盘小）；然后，要往PCB版上刷绿油（阻焊）吧，这就是Solder层，Solder层要把PAD露出来吧，这就是我们在只显示Solder层时看到的小圆圈或小方圈，一般比焊盘大（Solder表面意思是指阻焊层，就是用它来涂敷绿油等阻焊材料，从而防止不需要焊接的地方沾染焊锡的，这层会露出所有需要焊接的焊盘，并且开孔会比实际焊盘要大）；这几层一般为黄色（铜）或白色（锡）；
PCB板各层含义
转载——PCB 各层含义PCB 各层含义一、1 Signal layer(信号层信号层主要用于布置电路板上的导线.Protel 99 SE 提供了32个信号层, 包括Top layer(顶层,Bottom layer(底层和30个MidLayer(中间层.2 Internal plane layer(内部电源/接地层Protel 99 SE提供了16个内部电源层/接地层. 该类型的层仅用于多层板, 主要用于布置电源线和接地线. 我们称双层板, 四层板, 六层板, 一般指信号层和内部电源/接地层的数目.3 Mechanical layer(机械层Protel 99 SE提供了16个机械层, 它一般用于设置电路板的外形尺寸, 数据标记, 对齐标记, 装配说明以及其它的机械信息. 这些信息因设计公司或PCB 制造厂家的要求而有所不同. 执行菜单命令Design|Mechanical Layer 能为电路板设置更多的机械层. 另外, 机械层可以附加在其它层上一起输出显示.4 Solder mask layer(阻焊层在焊盘以外的各部位涂覆一层涂料, 如防焊漆, 用于阻止这些部位上锡. 阻焊层用于在设计过程中匹配焊盘, 是自动产生的.Protel 99 SE提供了Top Solder(顶层和Bottom Solder(底层两个阻焊层.5 Paste mask layer(锡膏防护层它和阻焊层的作用相似, 不同的是在机器焊接时对应的表面粘贴式元件的焊盘.Protel 99 SE 提供了Top Paste(顶层和Bottom Paste(底层两个锡膏防护层.6 Keep out layer(禁止布线层用于定义在电路板上能够有效放置元件和布线的区域. 在该层绘制一个封闭区域作为布线有效区, 在该区域外是不能自动布局和布线的.7 Silkscreen layer(丝印层丝印层主要用于放置印制信息, 如元件的轮廓和标注, 各种注释字符等.Protel 99 SE提供了Top Overlay和Bottom Overlay两个丝印层. 一般, 各种标注字符都在顶层丝印层, 底层丝印层可关闭.8 Multi layer(多层电路板上焊盘和穿透式过孔要穿透整个电路板, 与不同的导电图形层建立电气连接关系, 因此系统专门设置了一个抽象的层, 多层. 一般, 焊盘与过孔都要设置在多层上, 如果关闭此层, 焊盘与过孔就无法显示出来.9 Drill layer(钻孔层钻孔层提供电路板制造过程中的钻孔信息(如焊盘, 过孔就需要钻孔.Protel 99 SE提供了Drill gride(钻孔指示图和Drill drawing(钻孔图两个钻孔层.多层板顶层Top Layer(信号层底层Bottom Layer(信号层中间层MidLayer 1(信号层中间层MidLayer 14(信号层Mechanical 1(机械层Mechanical 4(机械层顶层丝印层TopOverlay底层丝印层BottomOverlay二、PCB 的各层定义及描述：1、 TOP LAYER（顶层布线层）：设计为顶层铜箔走线。
altiumdesignerPCB各层含义教学内容
Protel 99se 及 DXP 中 PCB 各层的含义详解1 Signal layer（信号层）信号层主要用于布置电路板上的导线。
Protel 99 SE提供了 32个信号层，包括Top layer顶层），Bottom layer（底层）和 30个 MidLayer（中间层）。
2 Internal plane layer（内部电源/接地层）Protel 99 SE提供了 16个内部电源层/接地层.该类型的层仅用于多层板，主要用于布置电源线和接地线 .我们称双层板，四层板，六层板，一般指信号层和内部电源 /接地层的数目。
3 Mechanical layer（机械层）Protel 99 SE提供了 16个机械层，它一般用于设置电路板的外形尺寸，数据标记，对齐标记，装配说明以及其它的机械信息。
这些信息因设计公司或 PCB 制造厂家的要求而有所不同。
执行菜单命令Design|Mechanical Layer能为电路板设置更多的机械层。
另外，机械层可以附加在其它层上一起输出显示。
4 Solder mask layer（阻焊层）在焊盘以外的各部位涂覆一层涂料，如防焊漆，用于阻止这些部位上锡。
阻焊层用于在设计过程中匹配焊盘，是自动产生的。
Protel 99 SE 提供了 Top Solder顶层）和Bottom Solder（底层）两个阻焊层。
5 Paste mask layer（锡膏防护层，SMD贴片层）它和阻焊层的作用相似，不同的是在机器焊接时对应的表面粘贴式元件的焊盘。
Protel 99 SE提供了 Top Paste顶层）和Bottom Paste（底层）两个锡膏防护层。
主要针对PCB板上的SMD元件。
如果板全部放置的是Dip（通孔）元件，这一层就不用输出Gerber文件了。
在将SMD元件贴PCB板上以前，必须在每一个SMD焊盘上先涂上锡膏，在涂锡用的钢网就一定需要这个Paste Mask文件, 菲林胶片才可以加工出来。
PCB各层含义
PCB各层含义1、signal layer(信号层)：信号层主要用于布置电路板上的导线包括：layer(顶层),Bottom layer(底层)和30个MidLayer(中间层)，共32个2、Internal plane（内电层）：用于布置电源线和接地线。
Altiun提供了16个内电层，我们称双层板,四层板,六层板,一般指信号层和内部电源/接地层的数目.3、Mechanical layer(机械层)：一般用于设置电路板的外形尺寸,数据标记,对齐标记,装配说明以及其它的机械信息。
Altiun提供了16个机械层(Mechanical 1~ Mechanical 16)4、Mask layer(防护层)：用于保护PCB上不需要上锡的部分Solder mask layer(阻焊层)-- Top Solder(顶层)、Bottom Solder(底层)，负显Paste mask layer(锡膏防护层)-- Top Paste(顶层)、Bottom Paste(底层)，正显Solder：焊料，焊锡，焊接 Paste：泥膏，膏剂，面团，糨糊mask：面具，掩饰，蒙板5、Silkscreen layer(丝印层)：主要用于放置印制信息,如元件的轮廓和标注,各种注释字符等包括：Top Overlay和Bottom Overlay 2个丝印层6、Keep out layer(禁止布线层)用于定义在电路板上能够有效放置元件和布线的区域。
在该层绘制一个封闭区域作为布线有效区,在该区域外是不能自动布局和布线的.7、Multi layer(多层)电路板上焊盘和穿透式过孔要穿透整个电路板,与不同的导电图形层建立电气连接关系,因此系统专门设置了一个抽象的层,多层.一般,焊盘与过孔都要设置在多层上,如果关闭此层,焊盘与过孔就无法显示出来.8、Drill layer(钻孔层)：钻孔层提供电路板制造过程中的钻孔信息(如焊盘,过孔就需要钻孔)包括:Drill gride(钻孔定位)和Drill drawing(钻孔描述)四层PCB之过孔、盲孔、埋孔过孔(Via)：也称之为通孔，是从顶层到底层全部打通的，在四层PCB中，过孔是贯穿1，2，3，4层，对不相干的层走线会有妨碍。
altium designer PCB各层含义
1 Signal layer(信号层)信号层主要用于布置电路板上的导线。
Protel 99 SE提供了32个信号层，包括Top layer(顶层)，Bottom layer(底层)和30个MidLayer(中间层)。
2 Internal plane layer(内部电源/接地层)Protel 99 SE提供了16个内部电源层/接地层.该类型的层仅用于多层板，主要用于布置电源线和接地线.我们称双层板，四层板，六层板，一般指信号层和内部电源/接地层的数目。
3 Mechanical layer(机械层)Protel 99 SE提供了16个机械层，它一般用于设置电路板的外形尺寸，数据标记，对齐标记，装配说明以及其它的机械信息。
这些信息因设计公司或PCB 制造厂家的要求而有所不同。
执行菜单命令Design|Mechanical Layer能为电路板设置更多的机械层。
另外，机械层可以附加在其它层上一起输出显示。
4 Solder mask layer(阻焊层)在焊盘以外的各部位涂覆一层涂料，如防焊漆，用于阻止这些部位上锡。
阻焊层用于在设计过程中匹配焊盘，是自动产生的。
Protel 99 SE提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层。
5 Paste mask layer(锡膏防护层，SMD贴片层)它和阻焊层的作用相似，不同的是在机器焊接时对应的表面粘贴式元件的焊盘。
Protel 99 SE提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层。
主要针对PCB板上的SMD元件。
如果板全部放置的是Dip(通孔)元件，这一层就不用输出Gerber文件了。
在将SMD元件贴PCB板上以前，必须在每一个SMD 焊盘上先涂上锡膏，在涂锡用的钢网就一定需要这个Paste Mask文件,菲林胶片才可以加工出来。
Paste Mask层的Gerber输出最重要的一点要清楚，即这个层主要针对SMD 元件，同时将这个层与下面即将介绍的Solder Mask作一比较，弄清两者的不同作用，因为从菲林胶片图中看这两个胶片图很相似。
pcb板各层含义
转载——PCB各层含义PCB各层含义一、1 Signal layer(信号层)信号层主要用于布置电路板上的导线.Protel 99 SE提供了32个信号层,包括Top layer(顶层),Bottom layer(底层)和30个MidLayer(中间层).2 Internal plane layer(内部电源/接地层)Protel 99 SE提供了16个内部电源层/接地层.该类型的层仅用于多层板,主要用于布置电源线和接地线.我们称双层板,四层板,六层板,一般指信号层和内部电源/接地层的数目.3 Mechanical layer(机械层)Protel 99 SE提供了16个机械层,它一般用于设置电路板的外形尺寸,数据标记,对齐标记,装配说明以及其它的机械信息.这些信息因设计公司或PCB制造厂家的要求而有所不同.执行菜单命令Design|Mechanical Layer能为电路板设置更多的机械层.另外,机械层可以附加在其它层上一起输出显示.4 Solder mask layer(阻焊层)在焊盘以外的各部位涂覆一层涂料,如防焊漆,用于阻止这些部位上锡.阻焊层用于在设计过程中匹配焊盘,是自动产生的.Protel 99 SE提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层.5 Paste mask layer(锡膏防护层)它和阻焊层的作用相似,不同的是在机器焊接时对应的表面粘贴式元件的焊盘.Protel 99 SE 提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层.6 Keep out layer(禁止布线层)用于定义在电路板上能够有效放置元件和布线的区域.在该层绘制一个封闭区域作为布线有效区,在该区域外是不能自动布局和布线的.7 Silkscreen layer(丝印层)丝印层主要用于放置印制信息,如元件的轮廓和标注,各种注释字符等.Protel 99 SE提供了Top Overlay和Bottom Overlay两个丝印层.一般,各种标注字符都在顶层丝印层,底层丝印层可关闭.8 Multi layer(多层)电路板上焊盘和穿透式过孔要穿透整个电路板,与不同的导电图形层建立电气连接关系,因此系统专门设置了一个抽象的层,多层.一般,焊盘与过孔都要设置在多层上,如果关闭此层,焊盘与过孔就无法显示出来.9 Drill layer(钻孔层)钻孔层提供电路板制造过程中的钻孔信息(如焊盘,过孔就需要钻孔).Protel 99 SE提供了Drill gride(钻孔指示图)和Drill drawing(钻孔图)两个钻孔层.多层板顶层Top Layer(信号层)底层Bottom Layer(信号层)中间层MidLayer 1(信号层)中间层MidLayer 14(信号层)Mechanical 1(机械层)Mechanical 4(机械层)顶层丝印层TopOverlay底层丝印层BottomOverlay二、PCB的各层定义及描述：1、TOP LAYER（顶层布线层）：设计为顶层铜箔走线。
PCB各层的作用
PCB各层的作用PCB（Printed Circuit Board）是电子产品中非常关键的组成部分之一，它为电子元器件提供了一种用于连接的支撑和布线结构。
一块完整的PCB通常由多层组成，每一层都有不同的作用。
下面将详细介绍一下PCB各层的作用。
1. 外层（Top Layer）和内层（Bottom Layer）外层和内层是PCB的最基本、最常用的两个层次。
它们主要用于元器件的安装与布线。
外层主要用于承载并连接SMD元件、插件元件以及测试点等元器件，而内层主要用于电源线路的布线和信号线路的通路。
外层和内层可以一起布线，形成连续的网络，实现信号传输。
2. 电源层（Power Plane）电源层通常用来布置电源信号，包括5V、12V、3.3V等各种不同电压等级的电源线路。
电源层通过与其他层相连，为整个电路板提供电源供应，并能够减少电源噪声和干扰。
3. 地线层（Ground Plane）地线层用于布置地线信号。
地线层的作用是提供一个低电阻的回路，将电路中产生的电流引至地，以减少电路中引入的噪声和干扰。
地线层还可以用于分离不同信号间的电磁干扰。
4. 内部层（Internal Layers）内部层位于外层和内层之间，通常多为信号层。
这些层用于布置信号线路，以实现信号传递和连接。
由于内部层隐藏在PCB中间，不容易被观察到，因此在设计PCB时需要特别注意信号的分布和布线，以避免干扰和交叉。
除了以上几层之外，还有一些特殊的设计层：5. 阻抗控制层（Impedance Control Layer）阻抗控制层用于控制信号线路的阻抗。
在高频电路设计中，需要控制信号线路的阻抗以保证信号的传输质量。
通过在PCB设计中增加阻抗控制层，可以实现对信号阻抗的精确控制。
6. 表层处理层（Surface Finish Layer）表层处理层用于保护PCB，增加PCB的耐腐蚀性能和焊接性能。
通常涂覆一层化合物或涂覆阻焊油来防止PCB被氧化或受到污染。
PCB各层的解释
Altium Designer(Protel DXP)中电路板的工作层类型1.Signal Layer：信号层。
主要用于放置元件和走线，它包括：Top Layer：顶层，一般作为元件层。
设计单面板时，元件层是不能布线的。
双面板中的元件层则可以布线。
Bottom Layer：焊接层，在单面板中焊接层是惟一可以布线的工作层。
Mid Layer：中间信号层，Protel DXP 提供了最多16层中间层。
在多层板中用于切换走线。
2.Internal Planes：内部电源或接地层。
主要用于放置电源和地线通常是一块完整的锡箔。
3.Mechanical Layer：机械层。
一般用于放置有关制版和装配方法的信息。
4.Masks Layer：面层。
主要用于对电路板表面进行特性处理。
它包括一下几种：Top Solder：元件面阻焊层。
Bottom Solder：焊接面阻焊层。
Top Paste：元件面锡焊膏层。
Bottom Paste：焊接面焊锡膏层。
一、PCB工作层的类型我们在进行印制电路板设计前，第一步就是要选择适用的工作层。
Protel 99 SE 提供有多种类型的工作层。
只有在了解了这些工作层的功能之后，才能准确、可靠地进行印制电路板的设计。
Protel 99 SE所提供的工作层大致可以分为7类:Signal Layers(信号层)、InternalPlanes(内部电源/接地层)、Mechanical Layers(机械层)、Masks(阻焊层)、Silkscreen(丝印层)、Others(其他工作层面)及System(系统工作层)，在PCB设计时执行菜单命令[Design]设计/[Options...]选项可以设置各工作层的可见性。
1.Signal Layers(信号层)Protel 99 SE提供有32个信号层，包括[TopLayer](顶层)、[BottomLayer](底层)、[MidLayer1](中间层1)、[MidLayer2](中间层2)……[Mid Layer30](中间层30)。
PCB各层含义
PCB各层含义1、signal layer(信号层)：信号层主要用于布置电路板上的导线包括：layer(顶层),Bottom layer(底层)和30个MidLayer(中间层)，共32个2、Internal plane（内电层）：用于布置电源线和接地线。
Altiun提供了16个内电层，我们称双层板,四层板,六层板,一般指信号层和内部电源/接地层的数目.3、Mechanical layer(机械层)：一般用于设置电路板的外形尺寸,数据标记,对齐标记,装配说明以及其它的机械信息。
Altiun提供了16个机械层(Mechanical 1~ Mechanical 16)4、Mask layer(防护层)：用于保护PCB上不需要上锡的部分Solder mask layer(阻焊层)-- Top Solder(顶层)、Bottom Solder(底层)，负显Paste mask layer(锡膏防护层)-- Top Paste(顶层)、Bottom Paste(底层)，正显Solder：焊料，焊锡，焊接Paste：泥膏，膏剂，面团，糨糊mask：面具，掩饰，蒙板5、Silkscreen layer(丝印层)：主要用于放置印制信息,如元件的轮廓和标注,各种注释字符等包括：Top Overlay和Bottom Overlay 2个丝印层6、Keep out layer(禁止布线层)用于定义在电路板上能够有效放置元件和布线的区域。
在该层绘制一个封闭区域作为布线有效区,在该区域外是不能自动布局和布线的.7、Multi layer(多层)电路板上焊盘和穿透式过孔要穿透整个电路板,与不同的导电图形层建立电气连接关系,因此系统专门设置了一个抽象的层,多层.一般,焊盘与过孔都要设置在多层上,如果关闭此层,焊盘与过孔就无法显示出来.8、Drill layer(钻孔层)：钻孔层提供电路板制造过程中的钻孔信息(如焊盘,过孔就需要钻孔)包括:Drill gride(钻孔定位)和Drill drawing(钻孔描述)四层PCB之过孔、盲孔、埋孔过孔(Via)：也称之为通孔，是从顶层到底层全部打通的，在四层PCB中，过孔是贯穿1，2，3，4层，对不相干的层走线会有妨碍。
PCB中各层的含义
PCB中各层的含义信号层（Signal Layers）：信号层包括Top Layer、BottomLayer、Mid Layer 1…30。
这些层都是具有电气连接的层，也就是实际的铜层。
中间层是指用于布线的中间板层，该层中布的是导线。
顶层信号层（Top Layer）顶层信号层（Top Layer）也称元件层，主要用来放置元器件，对于双层板和多层板可以用来布置导线或覆铜。
底层信号层（BottomLayer）也称焊接层，主要用于布线及焊接，对于双层板和多层板可以用来放置元器件。
中间信号层（Mid-Layers）最多可有30层，在多层板中用于布置信号线，这里不包括电源线和地线。
内层（InternalPlane）：Internal Plane 1…16，该类型的层仅用于多层板，这些层一般连接到地和电源上，成为电源层和地层，也具有电气连接作用，也是实际的铜层，但该层一般情况下不布线，是由整片铜膜构成。
通常简称为内电层，仅在多层板中出现，PCB板层数一般是指信号层和内电层相加的总和数。
与信号层相同，内电层与内电层之间、内电层与信号层之间可通过通孔、盲孔和埋孔实现互相连接。
丝印层（SilkscreenOverlay）：包括顶层丝印层（Top overlay）和底层丝印层（Bottom overlay）。
定义顶层和底层的丝印字符，就是一般在阻焊层之上印的一些文字符号，比如元件名称、元件符号、元件管脚和版权等，方便以后的电路焊接和查错等。
一块PCB板最多可以有2个丝印层，分别是顶层丝印层（TopOverlay）和底层丝印层（Bottom Overlay），一般为白色，主要用于放置印制信息，如元器件的轮廓和标注，各种注释字符等，方便PCB的元器件焊接和电路检查。
顶层丝印层（TopOverlay）用于标注元器件的投影轮廓、元器件的标号、标称值或型号以及各种注释字符。
底层丝印层（BottomOverlay）与顶层丝印层相同，若所有标注在顶层丝印层都已经包含，底层丝印层可关闭。
pcb各层作用详解
mechanical, 机械层keepoutlayer 禁止布线层topoverlay 顶层丝印层bottomoverlay底层丝印层toppaste, 顶层焊盘层bottompaste 底层焊盘层topsolder 顶层阻焊层bottomsolder 底层阻焊层drillguide, 过孔引导层drilldrawing 过孔钻孔层multilayer 多层，机械层是定义整个PCB板的外观的，其实我们在说机械层的时候就是指整个PCB板的外形结构。
禁止布线层是定义我们在布电气特性的铜时的边界，也就是说我们先定义了禁止布线层后，我们在以后的布过程中，所布的具有电气特性的线是不可能超出禁止布线层的边界.topoverlay和bottomoverlay是定义顶层和底的丝印字符，就是一般我们在PCB板上看到的元件编号和一些字符。
toppaste和bottompaste是顶层、底焊盘层，它就是指我们可以看到的露在外面的铜铂，（比如我们在顶层布线层画了一根导线，这根导线我们在PCB上所看到的只是一根线而已，它是被整个绿油盖住的，但是我们在这根线的位置上的toppaste层上画一个方形，或一个点，所打出来的板上这个方形和这个点就没有绿油了，而是铜铂。
topsolder和bottomsolder这两个层刚刚和前面两个层相反，可以这样说，这两个层就是要盖绿油的层，multilayer这个层实际上就和机械层差不多了，顾名恩义，这个层就是指PCB板的所有层。
topsolder和bottomsolder这两个层刚刚和前面两个层相反，可以这样说，这两个层就是要盖绿油的层：因为它是负片输出，所以实际上有solder mask的部分实际效果并不上绿油，而是镀锡，呈银白色！因此就实际的效果说来和paste层效果差不多，都是作用在焊盘出。
Solder是露出焊盘，paste是用于在焊盘上贴锡膏。
另外paste层主要是用于SMD(表贴)元件的焊盘。
PCB各层代表含义
4. Top paste，Bottom paste：在机器焊接时对应的表面粘贴式元件的焊盘. 用于贴
片元件的SMT回流焊过程时上锡膏。 5. Top solder，Bottom solder：顶层/底层阻焊层，对应于电路板文件中的焊盘和 过孔数据自动生成的板层，主要用于铺设阻焊漆。
4.AD常见简易操作
9. Multi-layer：多层，电路板上焊盘和穿透式过孔要穿透整个电路板，与不同的
导电图形层建立电气连接关系，因此系统专门设置了一个抽象的层。
D. PCB不同层的含义
6. Drill Guide：钻孔指示图/定位层，焊盘及过孔的钻孔中心定位坐标层。 7. Drill Drawing：钻孔图：焊盘及过孔的钻孔孔径尺寸描述层。 8. Keep-Out layer：禁止布线层，用于定义在电路板上能够有效放置元件和布线 的区域.在该层绘制一个封闭区域作为布线有效区,在该区域外是不能自动布局和 布线的。常用此层作为板子的外形。
PCB各层代含义
4.AD常见简易操作
D. PCB不同层的含义
1. Top layer，Bottom layer: 顶层/底层布线层，用于顶层/底层走线。 2. Mechanical1~Mechanical16: 机械层,一般用于设置电路板的外形尺寸,数据标记, 对齐标记,装配说明以及其它的机械信息。外形尺寸也可由keep-out层决定 3. Top Overlay， Bottom Overlay ：顶层/底层丝印层，主要用于放置印制信息,如 元件的轮廓和标注,各种注释字符，Logo/商标等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Protel 99se及DXP中PCB各层的含义详解
1 Signal layer(信号层) 信号层主要用于布置电路板上的导线。
Protel 99 SE 提供了32个信号层，包括Top layer(顶层)，Bottom layer(底层)和30个MidLayer(中间层)。
2 Internal plane layer(内部电源/接地层) Protel 99 SE提供了16个内部电源层/接地层.该类型的层仅用于多层板，主要用于布置电源线和接地线.我们称双层板，四层板，六层板，一般指信号层和内部电源/接地层的数目。
3 Mechanical layer(机械层) Protel 99 SE提供了16个机械层，它一般用于设置电路板的外形尺寸，数据标记，对齐标记，装配说明以及其它的机械信息。
这些信息因设计公司或PCB制造厂家的要求而有所不同。
执行菜单命令Design|Mechanical Layer能为电路板设置更多的机械层。
另外，机械层可以附加在其它层上一起输出显示。
4 Solder mask layer(阻焊层) 在焊盘以外的各部位涂覆一层涂料，如防焊漆，用于阻止这些部位上锡。
阻焊层用于在设计过程中匹配焊盘，是自动产生的。
Protel 99 SE提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层。
5 Paste mask layer(锡膏防护层，SMD贴片层) 它和阻焊层的作用相似，不同的是在机器焊接时对应的表面粘贴式元件的焊盘。
Protel 99 SE提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层。
主要针对PCB板上的SMD元件。
如果板全部放置的是Dip(通孔)元件，这一层就不用输出Gerber文件了。
在将SMD元件贴PCB板上以前，必须在每一个SMD焊盘上先涂上锡膏，在涂锡用的钢网就一定需要这个Paste Mask文件,菲林胶片才可以加工出来。
Paste Mask层的Gerber输出最重要的一点要清楚，即这个层主要针对SMD元件，同时将这个层与下面即将介绍的Solder Mask作一比较，弄清两者的不同作用，因为从菲林胶片图中看这两个胶片图很相似。
6 Keep out layer(禁止布线层) 用于定义在电路板上能够有效放置元件和布线的区域。
在该层绘制一个封闭区域作为布线有效区，在该区域外是不能自动布局和布线的。
7 Silkscreen layer(丝印层) 丝印层主要用于放置印制信息，如元件的轮廓和标注，各种注释字符等。
Protel 99 SE提供了Top Overlay和Bottom Overlay两
个丝印层。
一般，各种标注字符都在顶层丝印层，底层丝印层可关闭。
8 Multi layer(多层) 电路板上焊盘和穿透式过孔要穿透整个电路板，与不同的导电图形层建立电气连接关系，因此系统专门设置了一个抽象的层—多层。
一般，焊盘与过孔都要
设置在多层上，如果关闭此层，焊盘与过孔就无法显示出来。
9 Drill layer(钻孔层) 钻孔层提供电路板制造过程中的钻孔信息(如焊盘，过孔就需要钻孔)。
Protel 99 SE提供了Drill gride(钻孔指示图)和Drill drawing(钻孔图)两个钻孔层。
