电源时序器说明书简便
CA-880T 时序控制器 说明书
CA-880T 时序控制器说明书在使用之前请先认真阅读此使用说明书内容1. 特色 (2)2. 注意事项 (2)3. 综述 (4)3.1 前视图 (4)3.2 后视图 (4)4. 面板功能介绍 (4)4.1 空气断路器 (5)4.2 数码管显示屏 (5)4.3 超压警告及其指示灯 (5)4.4电源直通开关 (5)4.5 “一按通”开关 (5)4.6 万能电源插座 (5)4.7 时序电源开关及其指示灯 (5)4.8 待机指示灯 (6)4.9 地线未接通/错相接入警告灯 (6)4.10信号指示灯…………………………………………………………..….…6.4.11 拨码开关 (6)4.12欧美通用电源插座............................................................. .. (6)4.13Signal in/out 插座 (6)4.14 RS232 接口 (6)4.15总电源输入接口 (6)5. 软件更新 (7)1.8个通道电源输出；最多可设置16台控制器进行联机；硬件的按键通道开关和电源直通开关，即使软件出错也可以控制通道输出； 时序开关打开/关闭时自动搜索在线控制器，并进行时序控制；可通过信号接口对机器进行软件更新；具备地线未接通或者错相接入警告、超压警告、待机、运行、全部旁通、单独通道旁通全功能；数值实时电压显示；2.请认真地读用户手册，因为它可能包含一些关于操作细节、维护和技术数据等的一些重要信息，请保留好这个用户手册以备后用。
警告！♦不要让任何易燃物品，水，或者金属物品进入到这机器里面♦如果有任何液体溢到这个机器上面，请离开端口开关电源。
♦如果发生严重的操作失误，请立刻停止使用此机器，用立刻和你当地的经销商或者直接和我们联系。
♦请不要私自拆开机器-里面没有用户可用的配件。
♦不要擅自拆修机器，非专业人士拆修机器可能会让机器损坏或者发生误操作。
PR680 PR680F单相数字定时电源时序器使用手册说明书
PR680 PR680F注意事项警告:为了防止电气短路,请勿将设备置于有雨或潮湿的地方。
电器如遇水和其它液体进入机内,应立即切断电源,并请专业维修人员检查维修,以免发生意外。
机内没有用户能自行维修的地方，请勿打开机盖，请找专业维修人员打开和维修。
三角形内的感叹号标志是在设备进行操作和维修时，要注意安全。
三角形内闪亮的箭头符号，表示设备内部有危险电压，如果触及会发生触电危险。
请确认包装内的物品包装清单本使用说明仅供参考，使用说明中的内容信息如有变更，恕不另行通知！红外发射棒数量：1条第一部分：设备的连接方式第二部分：设备的操作方式1.1 单台设备通过USB 连接电脑2.1 功能特点2.2 面板说明1.2 单台设备通过485与PC连接电脑2.3 后面板说明1.3 多台设备通过485与PC连接电脑2.4 技术参数1.6 TCP I P 连接方式1.5 设备与设备的连接方式1.4 设备与中控连接方式2.5 菜单设置方法2.6 远程控制接线方法1.7 WIFI模块连接方式1.8 端口查询方法1.9 相关参数的查询与修改方法目录(01)(28)(28)(01)(29)(02)(30)(06)(05)(03)(31)(32)(11)(18)(20)第三部分：PC 软件的安装与使用3.1 USB驱动的安装3.2 软件的安装3.3 软件连接3.4 出现联机错误时的解决方法3.5 软件界面介绍与操作3.5.1 软件连接PC与使用软件修改ID3.5.2 软件功能使用介绍3.5.3 “编辑定时”功能详解3.5.4. PC软件锁定与设备功能锁定3.5.5.数据的调用与保存(33)(33)(34)(34)(35)(35)(36)(38)(43)(44)3.5.7 红外学习与联动功能3.5.7.1 红外学习功能3.5.7.2 联动功能3.5.6 界面信息和中控代码生产(45)(46)(46)(48)1使用附带的USB线，连接PC机的USB端口到设备面板的 USB 端口，并打开电源，等待开机完成。
MEISLE电源时序器中文说明书
电源时序器用户手册User’s Manual**请在安装使用前认真阅读本说明书**设备使用注意事项为确保设备可靠使用及人员的安全，请在安装、使用和维护时，请遵守以下事项：1、为确保操作安全，应确保电源线接地良好，务必将随机提供的三相电源接入线接入地线有效的标准配电箱，确保设备的输入电源为220V50HZ的交流电。
2、为防止火灾或漏电，不要将系统设备置于过冷或过热的地方，请勿将本机受雨或受潮，阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。
3、控制系统设备的电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。
4、非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。
5、安装、接线及更换保险丝之前，务必关掉电源总闸开关。
专业术语说明火线:英文缩写:L,英文为:Live Wire。
零线:英文缩写:N,英文为:Null Wire。
地线:英文缩写:E,英文为:Earth Wire。
产品简介功能特点：1.8路大电流受控电源输出，单路最大电流30A；2.前面板带有总开关和手动控制按扭，电源指示、继电器开关状态指示灯；3.具有手动和中控或电脑软件同时管理功能，通过前面板一键开关，可时序开关通道，实现时序功能；4.使用多功能电源插座。
兼容国标、美标、欧标等多种规格二芯及三芯电源插头，无需另加转换插头；5.提供关联(互锁)功能输出，可安全控制投影机电动幕、升降架、以及电动窗帘动电动设备；6.协议和接口的开放性，通过RS-232国际通用协议控制，可配合市面上所有智能中央控制系统、触摸屏、墙板或自主开发的电脑软件(Windows,Linux)控制；7.配备市电电压显示屏，随时监视市电电压的稳定性；8.最多可级联255台，级联后可控制最多2040路电源；9.级联后只须通过一个按钮或一条指令即可开关所有级联的设备；10.标准19寸机柜1U超薄设计；11.本产品可应用于指挥控制中心、大型多媒体会议厅、多功能厅、培训中心、学校多媒体教室、高级别墅、酒店、智能家居等，实现外设电源的集中智能统一管理和控制。
208A数控电源时序V3.0说明书
V3.0时序208A数控电源z 使用前，请务必阅读此栏并正确使用。
z 以下注意事项是有关安全的重要内容，请务必遵守。
z 阅读后请放置在随时可查阅的地方。
标志为能安全正确地使用本产品，避免给您和他人带来人身伤害或财产损失，在此处列出了许多标志。
请在充分理解标志内容的基础上阅读本说明书。
标志记号禁止符号禁止拆解 禁止 禁止触 摸强 制拔出电源 插头请勿用湿手触摸电源插头请勿用湿手插入、拔出电源插头。
否则可能引起触电。
禁止请勿用力拉拽电源软线拔出电源插头时，请勿用力拉拽电源软线。
电源软线受损会引起火灾，触电。
请务必手握插头拔出。
禁止 移动时请拔出电源插头在连接插头的状态下移动，会损伤电源软线，可能引起火灾，触电。
拔出电源插头请勿堵塞通风口堵塞通风口，内部热量积聚，可能引起火灾。
禁止请勿将本机置于潮湿或多尘的地方请勿将本机置于潮湿、多尘的地方，或阳光直射处、热器具附近，以及沾染油烟或热气的地方。
否则可能引起火灾，触电。
禁止注意表示若错误操作可能导致人员受伤或物品损坏。
1安全注意事项通入电源前将音量调至最小若在大音量状态下接通电源，会突然发出很大声音，造成听力障碍。
清洁电源插头及插座部位电源插入的插座部位积累过多灰尘，可能引起火灾。
所以请定期清洁插座部位。
此外，电源插头请插入到根部。
强制 检修或长期不使用时的注意事项检修或长期不使用时，为确保安全请切断电源开关，并将电源插头从插座中拔出。
如不遵守，可能引起触电·火灾。
拔出电源插头发生异常情况发生以下情况，请切断电源开关，拔出电源插头并与销售商联系。
如继续使用，可能引起火灾·触电。
z 冒烟、有异味 z 内部进水或有异物 z 跌落、外壳破损 z 电源软线损伤（电源软线线芯露出、折断） z 无声音拔出电源插头请勿打开、改装内部结构内部有高电压部位，如打开、改装内部结构可能引起火灾·触电。
请到销售店进行内部检查·调整·修理。

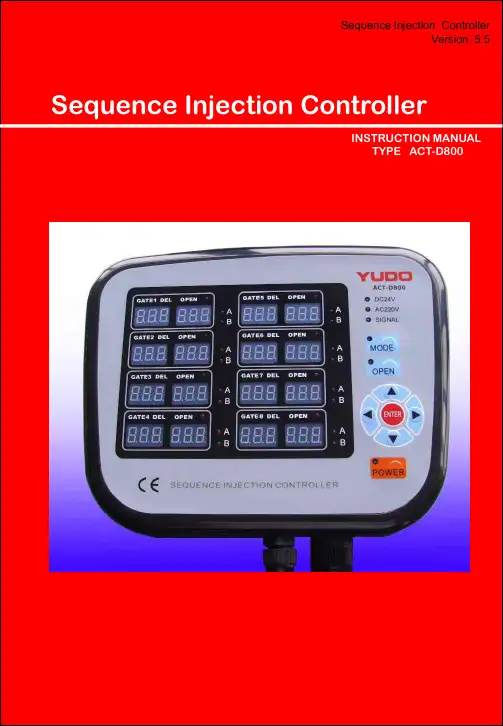

YUDO时序控制器说明书
Sequence Injection ControllerVersion 5.5 Sequence Injection ControllerINSTRUCTION MANUALTYPE ACT-D800Thank you for using YUDO production 感谢贵公司使用YUDO 产品Contents 目录1、Environments ……………………………………………………2使用环境2、Composition of Control Module ……… …………………………2PCB 结构3、Central Processing Unit ……………………………………………2主要控制装置4、Input ………………………………………………………………2输入因素5、Display ……………………………………………………………3显示因素6、Output ………………………………………………………………3输出因素7、Start to Run…………………………………………………………4使用说明8、Menu Setting………………………………………………………5动态说明9、Mode Specification ………………………………………………7模式规格10、System Application ………………………………………………8系统应用程序11、Wiring Specification………………………………………………9外部线连接图Before using the product ,please read this instruction manual carefully to avoid any damage due to improper usage. If you have any questions, please do not hesitate to contact our Head Office or YUDO Territory Sales Branch.使用本产品前，敬请仔细阅读此手册，以免在操作过程中的失误。

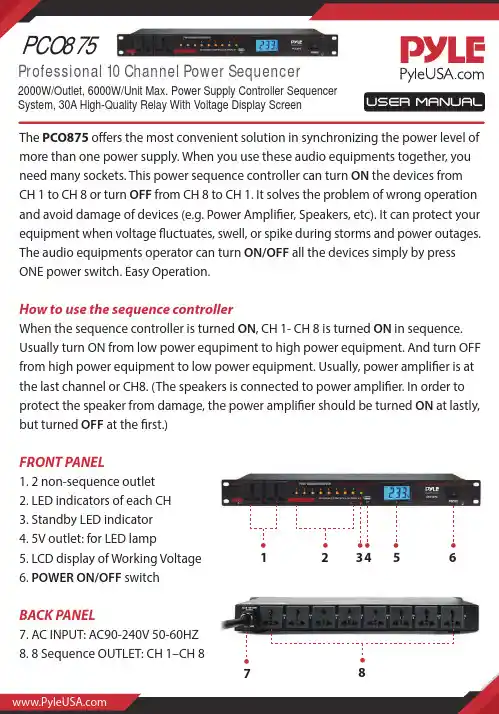

Pyle USA PCO875 电源序列控制器说明书
The PCO875 o ers the most convenient solution in synchronizing the power level of more than one power supply. When you use these audio equipments together, you need many sockets. This power sequence controller can turn ON the devices from CH 1 to CH 8 or turn OFF from CH 8 to CH 1. It solves the problem of wrong operation and avoid damage of devices (e.g. Power Ampli er, Speakers, etc). It can protect your equipment when voltage uctuates, swell, or spike during storms and power outages. The audio equipments operator can turn ON/OFF all the devices simply by press ONE power switch. Easy Operation.How to use the sequence controllerWhen the sequence controller is turned ON , CH 1- CH 8 is turned ON in sequence. Usually turn ON from low power equpiment to high power equipment. And turn OFF from high power equipment to low power equipment. Usually, power ampli er is at the last channel or CH8. (The speakers is connected to power ampli er. In order to protect the speaker from damage, the power ampli er should be turned ON at lastly, but turned OFF at the rst.)FRONT PANEL1. 2 non-sequence outlet2. LED indicators of each CH3. Standby LED indicator4. 5V outlet: for LED lamp5. LCD display of Working Voltage6. POWER ON/OFF switch BACK PANEL7. AC INPUT: AC90-240V 50-60HZ8. 8 Sequence OUTLET: CH 1–CH 8PCO875Professional 10 Channel Power Sequencer2000W/Outlet, 6000W/Unit Max. Power Supply Controller SequencerSystem, 30A High-Quality Relay With Voltage Display Screen 78Features: • Professional 8-way Power Sequencer • E ectively Reduce the Impact of Current on the Equipment • Pure Copper Core Cable with Flame Retardant and Waterproof Skin • 8 Channels Universal Outlets Relay Controlled • 2 Channels Outlets Output Directly • Power Supply Controller Sequencer System • Audio Video (A/V) Power Conditioner • 30A High-Quality Relay is Adopted • With Voltage Display Screen, Display the Current-Voltage Value • Universal Socket, Suitable for All Kinds of Plugs • Standby LED Indicator • POWER ON/OFF Switch • Built-in Switching Power Supply • Support for Multiple Connections • For public broadcasting, mini bar, small outdoor performances, the school lecture room, multimedia conference hall, multi-function hall, training center, villas, hotels, Home Furnishing, etc.What's in the Box: • Sequence Controller Unit • Link Cable: 3.28 ft.Technical Specs: • Housing Materials: Metal • Power: AC90-240V 50-60HZ • Outlet: 8 + 2 Universal Outlets • Link Connector: S-Video, 4-Pin • Max. Power: 2000W/Outlet, 6000W/Unit • AC Input: AC 90-240V 50-60HZ • 8 Sequence Outlet: CH 1 – CH 8 • Outlet Materials: Antifoaming ABS • Turn-ON/OFF the Outlets in Sequence: 1 second • Selectable Temperature Unit Readout: Fahrenheit / Celsius • Outlet Relay: 30A 277VAC • BNC Connector: 5V • MAX Output Current: 13 Amp RMS • Power Cable Size: 3.28' ft. • Product Size: 18.9'' x 8.3'' x 1.9'' -inches (Standard 1U)Questions? Issues?We are here to help!Phone: (1) 718-535-1800Email: *******************This product can expose you to a chemical or group of checmicals, which may include ”Lead(Pb)” which is known in the state of California to cause cancer, birth defects, or other reproductive harm. For more info, go to https:///.。
德力西 CDT18-P系列时间继电器说明书
二、结构特征与工作原理发光管状态指示，电磁继电器触点输出，具有工作稳定可靠、精度高、延时范围宽、功耗低、外形美观、体积小、安装使用方便等优点。
1.3 正常工作条件及安装条件1.3.1 使用环境：海拔高度不超过2000米；周围环境温度不高于+40℃及不低于-5℃；额定控制电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。
1.3.2 垂直或水平35mm 卡轨安装安装。
1.1 适用范围CDT18-P 系列数字式时间继电器，适用于交流50/60Hz，电压380V及以下或直流240V的控制电路中作延时元件，按设定的时间接通或分断电路，起自动控制作用。
---可用于工业设备、照明控制、加热元件控制、马达、风机控制等。
具有四种延时模式，延时范围0.1秒～99小时。
执行标准：GB/T 14048.51.2 型号定义一、概 述3.1 额定绝缘电压Ui：AC380V3.2 额定冲击耐受电压Uimp：AC2.5kV3.3 额定控制电源电压Us：3.4 延时时间：种延时模式可选3.6 使用类别下各个额定工作电压Ue/额定工作电流Ie：3.7 约定发热电流Ith：10A3.8 触点容量：AC250V 16A；（阻性）；3.9 污染等级：33.10 整定误差:≤10%;AC/DC12V 、AC220V 、、AC380V 、AC/DC24V~240V0.1s ～99h3.5 延时方式：通电延时、延时断开、延时断开（S 上升沿触发开始）、延时断开（S 下降沿触发开始）四AC-15:Ue/Ie:AC240V/3A, AC380V/1.9A; DC-13:Ue/Ie:DC250V/1.1A, DC125V/2.2A;AC230V 三、技术参数电压变换器整流稳压LED 指示输出继电器MCU 单片机拨码开关设定工作原理方框图七、安装、使用操作说明四、产品外形、安装尺寸及接图线单位:(mm)(1) 因使用、维护、保管不当的；(2) 自行改装、不适当修理的；(3) 购买后由于摔落及安装过程中发生损坏的；(4) 地震、火灾、雷击、异常电压及二次灾害等不可抗力的；(5) 产品使用电寿命超过10万次；机械寿命超过100万次的。
Merit M-8S 电源序列器说明书
Merit M-8S Power Sequencer is the perfect low-cost AC power solution for any rack mount system. Install an M-8S in yourrack, and the eight outlets in the rear panel will power up in sequence and protect all your equipment up to a 15-amp load.MERIT SERIES POWER SEQUENCERMerit M-8S Power SequencerM-8S Features:• Standard level AC protection and filtering.• Six sequenced rear panel outlets (in 3 groups), two unswitched rear panel outlets, and one front panel unswitched outlet.• Momentary and Maintained sequencing via rear panel terminal block or front panel switch (momentary only).• All settings and configurations available on rear panel.• 15 amp rating.•Three year limited warranty.NOISEFILTRATION Noise filtering to reduce radio frequency and electromagnetic interference.SURGEPROTECTION ensures equipment stays safe.9 OUTLETS Eight rear panel outlets and one front panel convenience panel outlet.15 AMP RATING with circuit breaker .INDICATOR LEDsfor Outlet Banks,Protection OK and Power Status.SPACING for various plugs/transformers.POWERSEQUENCING Prevents excessive inrush currents.SPECIFICATIONSMaximum AC Current Rating:• 15 Amps, 120 VAC (Thermal breaker) • AC Cord: 14AWGx3, 10 feet, black, fixed, NEMA 5-15P plug AC Receptacles:• Convenience Outlet (Front Panel) 1 Un-switched NEMA 15-5R• Rear Panel Outlets: 2 Unswitched NEMA 5-15R (1 duplex), • 6 Sequenced NEMA 5-15R (3 duplexes, each controlled by separate relay)Surge Protection:• Standard level AC Surge Protection: Merit Class (sacrificial) • Spike Protection Mode: Line to neutral, zero ground leakage • Max Continuous Operating Voltage: 130V RMS • Max Clamp Voltage: 500 Volts Peak • Peak Impulse Current: 12,000 Amps • Energy Rating (2 X 820µS): 225 Joules AC Filtering:• Standard level Pi LCR Filter• Noise Attenuation: >26dB, 100 Khz to 1 MHz Operating Temperature Range:• 5C (40F) to 40C (105F) degreesHumidity Range:• <90% rH (Relative Humidity) User Interface:• Rocker Switch: Front panel, Sequence (ON, OFF)• Thermal Circuit Breaker: Front panel, push to reset • Front panel indicators Delay 1, Delay 2, Delay 3, Power, Protection OKControl/Status/Triggering (Rear Panel):• Rear Panel DIP Switches: 12V Mode On/Off, GND Mode On, Momentary/Maintained• Potentiometer: Rear panel, time calibration fine tune delay adjust• Remote Terminal: +5-30VDC In, 12VDC (12mA) Out • Remote Terminal: Phoenix type 4-Pin Connector with Screw terminals; +12V, STAT, REM, GND (Class 2 Wiring)Size: 19.00”L x 8.75” x 1.75”H (L,D,H) – ANSI 1RU Weight: 7 lbs.Power Consumption (No Load): • 5 Watts Safety Agency:• C/CSA/USSpecifications are subject to change without notice due to design improvements and upgrades.C USBack Panel Delayed 1, 2 and 3 Outlet Banks Indicator Lights Front PanelConvenience OutletSequence ON/OFF Switch15A Circuit BreakerRemote Interface10 ft. Captive Power Cord with NEMA 5-15 Plug 8 Filtered and Protected Outlets Unswitched Outlets Power Indicator LEDDelayAdjustment3 Delayed Outlet BanksUnswitched Outlet BanksProtection OK IndicatorPower IndicatorFRONT and BACK PANEL FEATURESFurman 1800 S. McDowell Blvd., Petaluma, CA 94954©2014 Core Brands, LLC. All rights reserved.Furman is registered trademark of Core Brands LLC, a Nortek Company.Model PRodUCT diMensions WeighT CARTon diMensions WeighT single UniT UPC MAsTeR PACk QTy MAsTeR PACk UPC M-8S19”L x 8.75”D x 1.75”H 7 lbs 22”L x 9.25”D x 3.5”H 8 lbs 654061041078 650654061041073Weights, Dimensions anD UPC CoDes3 Position DIP SwitchIntegrated Front Panel Rack EarsM-8S 4-8-14。
RD_2段时序控制器说明书v1.0
2段时序控制器使用说明目录1. 使用环境2. PCB 构成3. 主要控制装置4. 输入因素5. 表示因素6. 输出因素7. 使用说明8. 动作说明1. 使用环境.电源供电电源 : AC220V/50-60Hz:有源信号 DC24V 或 AC220V.和无源信号（开关信号，无电压）信号都可以接收，出厂默认即DC24V 或 AC220V 输入。
如需要无源信号，则要打开后盖把两芯插头J1（有源信号输入）拔下插到J6（无源信号输入）即可。
注意：当用无源信号输入时，信号线是不能有电压的，否则会损坏机器。
: DC24V(气阀每组 300mA 以下，油阀每组1A以下) 或AC220V 1A 以下。
使用和操作时序控制器前注意事项1）注意使用的电磁阀组的接线规格与控制器规格是否相符。
2）检查电磁阀电压规格与控制器的电压输出设定值是否相符。
3）检查电磁阀的连接电缆是否匹配该控制器。
4）检查模具信号线是否正确连接。
5）检查电源开关和控制卡的开关是否关闭。
6）确认控制器的输入电压是（AC220V），必须正确接线。
7）确认保护地线可靠连接。
8）使用前请确定已打开控制器电源主开关。
9 ）使用前请确定已打开每个控制卡的电源开关。
10）使用前注意设定每个控制时段的时间与工作模式。
11）等待模具信号2. PCB 构成.1) 电源板, 输入输出部份.2) 按键与显示板3. 主要控制装置.1) 把AC220V 电源转换为内部驱动电源DC24V/3A, DC5V/1A.2) 按键与显示控制.3) 驱动继电器DC24V 或 AC220V 输出4. 参数设定方法.方向键。
a. 用于选择要设定设定的GATE .b.设定值的设定或移位时使用. 键a. 选择将要设定的GATE时使用.b. 设定完毕或从选择的GATE退出时使用键a. 设定各 GATE的作动模式(A mode >> B mode >> GATE off) 时使用.b. 设定各GATE的使用单位(999/99.9 /9.99)时使用. 键.a. 各 GATE 或全部的 GATE 手动 OPEN 时使用.键.a. 电源开关 ON/OFF功能.5.段数码管和指示灯显示.1) 在7段数码管上表示各GA TE的DEL(延时)时间和OPEN（打开）时间。
电源时序器
8路电源时序器：SXO-8A 万能国标美标通用接口，以及可以带232中控串口（销售厂家电话：158********王）。
技术参数：如实描述1：额定输入/输出电压:交流220V-240V.50Hz/60Hz2：继电器最大输出电流：AC250V/30A，3：万用插座最大输出电流：AC250V/13A4：可控制电源8路.全球通用万用插座输出5：每路动作顺序开启/关闭延时时间:1秒6：主电源线为3*6平方电缆线，内部双面2A铜大电流电路板导电7：单路额定输出功率最大极限2800W，整机额定输出总功率最大6600W8:长480MM*宽185MM*高48MM 电源时序器的作用： 电源时序器能够按照系统由前级到后级的顺序逐个启动各类设备；关机时则由后级到前级的顺序关闭系统设备。
这样就能有效的统一控制所连接的用电设备，避免了人为的失误操作，彻底解决了终端器材(如功放、喇叭等)可能由于这种失误造成的损害，同时又可减低开/关用电设备对输电线路的冲击电流。
由于其性能优越，将使系统管理员永远告别繁琐开关机操作。
用于控制系统用电设备开启/关闭的时序器，是音响工程、电视广播系统、电脑网络系统及其它电气工程必不可少的元素。
本公司生产的电源时序器均采用高纯度鳞铜万能插座，耐磨导电性强，而不采用杂质较多的黄铜，采用大品牌12V 电流继电器30A/250V，名牌大厂继电器的选用，加上可靠的灭弧电路，令到继电器的触点温升特别小，寿命长，电源线采用3芯*6平方3C认证专业电缆，另整个系统非常可靠。
技术参数：额定输出电压:交流220V.50Hz可控制电源:10路,前面2路 后面8路前面2路直通220V8路每路动作延时时间:1秒供电电源:VAC 50/60Hz 35A每路输出带指示灯锁匙开关控制电源单路可承受最大功率：2800W整机可承受最大功率：6600W主机尺寸 480mm*185mm*48mm。
讯维电源时序器 Power Timing Z8 可编程强电控制系统安装使用手册说明书
中文版XUNWEI安装使用手册www.xunwei.tm绪言感谢您购买和使用XUNWEI的产品在使用本机前请细阅这本用户手册以便能正确使用并且请妥善保存这本手册万一有不了解或故障时这本手册会带给您很大的帮助。
开关量控制，可级连到244台设备前面板带红色电源指示和红色继电器开关指示灯具有手动和中控同时管理功能设备可以安装到标准机柜断电复位功能设备可以顺序开，反序关，具有时序器功能XW-Z8可编程强电控制系统（XUNWEI Programmable Standard Voltage Control System）是最新开发的高科技产品，是继单纯面板硬件控制和单纯计算机软件控制之后的第三种控制方式既有简单面板又有计算机软件或中央控制系统集中管理的理想升级换代产品。
设备电源时序开关控制应用范围：配套XW系列中控、CRESTRON、AMX等中控系统产品用于礼堂、报告厅、大中型高档会议室、多功能厅控制所有的会议室多媒体设备（包括声、光、电、像）自动化控制及其他控制。
第一章、设备使用注意事项为确保设备可靠使用及人员的安全，请在安装、使用和维护时，请遵守以下事项：1、在设备安装时，应确保电源线中的地线接地良好，请勿使用两芯插头,。
确保设备的输入电源为220V50Hz的交流电。
2、当电源开关处于关的状态时，机箱内的电源线仍然带电，非专业人员请勿随意打开机箱,以免发生触电事故。
3、不要将电源时序器设备置于过冷或过热的地方。
4、电源时序器在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。
5、阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。
6、非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。
第二章、绪言感谢您购买和使用本公司的XW(控制)产品。
在使用本机前，请细阅这本用户手册，以便能正确使用。
并且请妥善保存这本手册，万一有不了解或故障时，这本手册会带给您很大的帮助。
PX128B专业电源时序分配器用户手册说明书
PX128//PX136PX128B 专业电源时序分配器PROFESSIONAL SEQUENCE POWERUser ＇s M anual 用户使用手册注意事项承蒙惠顾本公司产品，甚表感谢。
务请通读本使用说明书，以便使您掌握如 何正确地使用此设备。
当您读完本说明书后, 请把它妥善保存好, 以备今后查用。
机内有高压，请不要打开机壳，维修请向专业人员咨询；请不要将本机置于雨中和潮湿的地方；设备必须在通风良好的地方工作；请注意当地供电电压与本机是否相符；长时间不使用本设备时请将电源插头拔下；请按本说明书为本机配接负载，不要让本设备长时间过载运行。
此机与电源插座连接前，请先确定当地电网电压和本机动背板后的电压指示相同(A C 220/50H z)。
连接本机到电源插座时,确认插座未损坏,电源线无破损 。
关机后请将电源插头拔出。
2介绍操作方法级联使用8附加说明安全使用事项101112保养技术规格目录3特点4567前面板各部分名称及其功能后背板各部分名称及其功能产品型号丝印对照表常见故障与排除方法94电源线连接方法介绍本章解说功放的特点开始使用本机以前，请先详细读本说明书，并保存本说明书以备将来参考之用。
特点4本机是一种专业的电源时序分配器，它可将输入的主电源分配成八路电源输出，并可以按时间顺序依次接通和关闭各路电源，从而有效降低对系统的冲击，特别适合于大型音响工程使用。
一路主电源输入，六路或八路受控电源输出。
内部微处理器控制，可顺序开机，逆序关机，并可多台级联使用，操作方便。
数码管电源电压指示，各通道通断都有L E D指示，一目了然。
设B Y P A S S开关及各通道都设独立控制开关，使用灵活。
外形小巧坚固。
电源线连接方法红色护套线 火线（L）黄色护套线 零线（N）绿色护套线 地线（G）CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN220-240V50-60Hz5前面板3、级联指示灯当多台电源时序器级联使用时，该指示灯点亮4、主电源电压显示屏显示主电源电压7、C H 1 一键通开关按下该键可单独切断该通道的电源8、C H 2 一键通开关按下该键可单独切断该通道的电源9、C H 3 一键通开关按下该键可单独切断该通道的电源10、C H 4 一键通开关按下该键可单独切断该通道的电源11、C H 5 一键通开关按下该键可单独切断该通道的电源12、C H 6 一键通开关按下该键可单独切断该通道的电源13、C H 7 一键通开关按下该键可单独切断该通道的电源14、C H 8 一键通开关按下该键可单独切断该通道的电源POWERLINKBYPASS ALL OFFCH 1CH 2CH 3CH 4CH 5CH 6CH 7CH 8PROFESSIONAL SEQUENCE POWERP X 128ONE TOUCH ONMAIN VOLTAGE 15、时序旁路开关按下此开关，本机失去时序开机和关机的功能，同时接通所有电源通道16、总关断开关当按下此开关时，同时切断所有通道6、总关断开关指示灯按下总关断开关，切断所有通道，该指示灯点亮5、时序旁路开关指示灯按下时序旁路开关时，B Y P A S S功能启动，该指示灯点亮※ 以P X 128为例(P X 128B A C P O W E R 电源指示灯是指时序器与电网交流电源接通时，该指示灯点亮)1、时序开关指示灯当接通时序开关时，该指示灯点亮2、时序开关按下开关，按时间顺序依次接通各电源通道6后背板※ 以P X 128为例(P X 136同P X 128，只是没有通道7和通道8）：请注意当地电网电压是否与本机一致1、主电源线级联时，输出信号由此输出2、级联输出信号插座级联时，输出信号由此输入3、级联输入信号插座4、C H 1-C H 8 电源分配通道插座INPUT OUTPUTLINK CONTROL220-240V50-60Hz REMOTEE N L E E E E E E ECH 8N L CH 7N L CH 6N L CH 5N L CH 4N L CH 3N L CH 2N LCH 15、远程线控端子短路该端子可实现远程 控制时序器的时序开关产品型号丝印对照表对照表不同型号丝印介绍BYPASS ALL OFFCH 1CH 2CH 3CH 4CH 5CH 6CH 7CH 8PROFESSIONAL SEQUENCE POWERP X 128BONE TOUCH ONPOWERLINKAC POWERPOWERLINKBYPASS ALL OFFCH 1CH 2CH 3CH 4CH 5CH 6CH 7CH 8PROFESSIONAL SEQUENCE POWERP X 128ONE TOUCH ONPOWERLINKBYPASS ALL OFFCH 1CH 2CH 3CH 4CH 5CH 6PROFESSIONAL SEQUENCE POWERP X 136ONE TOUCH ONMAIN VOLTAGE INPUT OUTPUTLINK CONTROL220-240V50-60Hz REMOTEEN L EEEEEEECH 8N L CH 7N L CH 6N L CH 5N L CH 4N L CH 3N L CH 2N LCH 1PX218B前面板丝印PX218前面板丝印PX136前面板丝印PX218B后背板丝印PX218后背板丝印PX136后背板丝印ENLCH 6ENLCH 5ENLCH 4ENLCH 3ENLCH 2ENLCH 1CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN220-240V50-60Hz INPUTOUTPUTLINK CONTROL7I N P U TO U T P U TL I N K C O N T R O LR E M O T EC H 1C H 2C H 4C H 3C H 5C H 6C H 7C H 8220-240V50-60Hz级联使用操作方法本章解说本机的开机和关机的步骤1多台级联使用时的连接图> EN L CH 8INPUT OUTPUT LINK CONTROLEN L CH 8INPUT OUTPUT LINK CONTROLEN LCH 8INPUT OUTPUTLINK CONTROL第一台（主机）第二台（从机）第三台（从机）2> 注意：多台级联时请先将所有电源时序器的时序开关关闭，联好线后，就可用第一台机的开关控制所有电源时序器了.3> 远程线控端子的使用时的连接图INPUT OUTPUTLINK CONTROLREMOTEEN LCH 1远程开关8常见故障与排除方法常见故障与排除方法故障现象序号排除方法检查机器电源插头与电源插座是否接触良好电源插座是否有适合的交流电压112221电源指示灯不亮不能级联使用检查级联线是否连接正确，接触良好其它故障请对照说明书检查机器设置与连线是否正确请向当地特约维修点专业人员咨询或登陆本公司网站查询按上述方法操作仍无法工作，请向当地特约维修点专业人员咨询。
电源时序器说明书简便
电源时序器电源时序器能够按照由前级设备到后级设备逐个顺序启动电源，关闭供电电源时则由后级到前级的顺序关闭各类用电设备，这样就能有效的统一管理和控制各类用电设备，避免了人为的失误操作，同时又可减低用电设备在开关瞬间对供电电网的冲击，也避免了感生电流对设备的冲击，确保了整个用电系统的稳定。
1产品使用说明1.备用电源开关：可以用来防止控制器因某些原因而失去控制，关掉此开关，可同时连接所有插座电源；2.输出插座指示灯：当每个指示灯亮相对应插座将连通电源； 3.电源指示灯：打开此电源控制器后，指示灯就会显示已经启动的控制信号；4.电源开关：打开此电源开关时，就会自动按照：1~8顺序把电源输入插座中。
关掉此电源，就会自动按照：8~1此顺序把电源切断；5.电源输入电缆；6.电源输出插座。
2功能与使用1．此电源开关打开时，控制器可以按顺序连接到每一个插座。
相反地，关掉此电源开关，控制器可以反顺序切断每一个插座上的电源。
2．此装置可以用作会议中心，电脑机房，电视播放系统与其他电源系统，都需要按照顺序的打开设备。
3技术规格1.每一路输出电流15A;2.控制电源：8通道；4RS232/RS485串口控制RS232(3脚接收，5脚信号地)RS485(3脚B，5脚A)波特率9600数据位8停止位1校验位None每接收正确的串口命令，电源指示灯闪烁三次，频率为0.5秒/次。
A0是修改ID（00）地址码。
00是固定公共地址码，例如ID是01指令是CA 20 00 A0 01 ACA1各路开关例如:第一路开：CA 20 00 A1 11 AC 关：CA 20 00 A1 10 AC 第二路开：CA 20 00 A1 21 AC 关：CA 20 00 A1 20 AC 第三路开：CA 20 00 A1 31 AC 关：CA 20 00 A1 30 AC 第十路开：CA 20 00 A1 A1 AC 关：CA 20 00 A1 A0 AC 第十一路开：CA 20 00 A1 B1 AC 关：CA 20 00 A1 B0 AC 第十二路开：CA 20 00 A1 C1 AC 关：CA 20 00 A1 C0 AC 全开：CA 20 00 A1 F1 AC全关：CA 20 00 A1 F0 AC各路上锁与解锁指令：（是上锁对应路开关，不受开关锁控制）如：第一路上锁：CA 20 00 A3 11 AC解锁：CA 20 00 A3 10 AC开关锁上锁与解锁指令：上锁：CA 20 00 A5 F1 AC 解锁：CA 20 00 A5 F0 AC 清除所有指令CA 20 00 A6 F1 AC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术规格
.每一路输出电流;
.控制电源：通道；
串口控制
(脚接收，脚信号地)
(脚，脚)
波特率数据位停止位校验位
每接收正确地串口命令，电源指示灯闪烁三次，频率为秒次.
是修改（）地址码.是固定公共地址码，例如是指令是个人收集整理勿做商业用途
电源时序器能够按照由前级设备到后级设备逐个顺序启动电源，关闭供电电源时则由后级到前级地顺序关闭各类用电设备，这样就能有效地统一管理和控制各类用电设备，避免了人为地失误操作，同时又可减低用电设备在开关瞬间对供电电网地冲击，也避免了感生电流对设备地冲击，确保了整个用电系统地稳定.
产品使用说明
.备用电源开关：可以用来防止控制器因某些原因而失去控制，关掉此开关，可同时连接所有插座电源；
各路开关例如:第一路开：
关：
第二路开：
关：
第三路开：
关：
第十路开：关：第十ຫໍສະໝຸດ 路开：关：第十二路开：
关：
全开：
全关：
各路上锁与解锁指令：（是上锁对应路开关，不受开关锁控制）
如：第一路上锁：
解锁：
开关锁上锁与解锁指令：上锁：
解锁：
清除所有指令
.输出插座指示灯：当每个指示灯亮相对应插座将连通电源；
.电源指示灯：打开此电源控制器后，指示灯就会显示已经启动地控制信号；
.电源开关：打开此电源开关时，就会自动按照：顺序把电源输入插座中.关掉此电源，就会自动按照：此顺序把电源切断；个人收集整理勿做商业用途
.电源输入电缆；
.电源输出插座.
功能与使用
．此电源开关打开时，控制器可以按顺序连接到每一个插座.相反地，关掉此电源开关，控制器可以反顺序切断每一个插座上地电源.个人收集整理勿做商业用途
