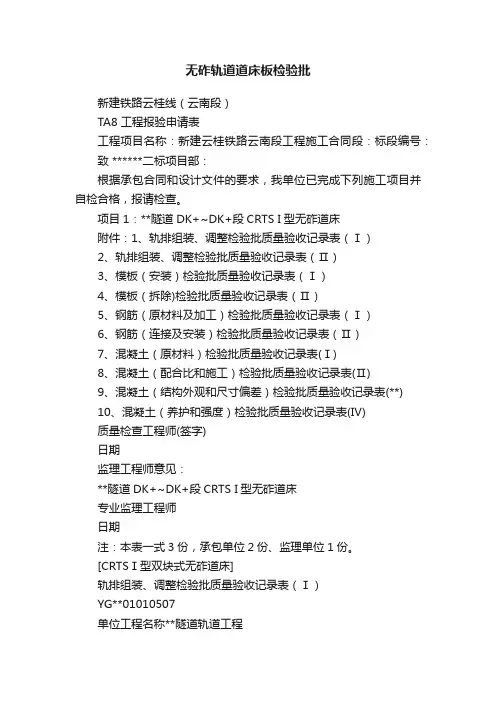

无砟轨道检验批

工程报验申请表

工程项目名称：新建兰渝铁路施工合同段：LYS—6标编号：

钢筋检验批质量验收记录表

模板检验批质量验收记录表

轨排组装调整检验批质量验收记录表

混凝土（原材料及配合比）检验批质量验收记录表（Ⅰ）

目

混凝土（施工）工程检验批质量验收记录表（Ⅱ）

混凝土（结构外观和尺寸偏差）检验批质量验收记录表（Ⅲ）

模板安装检查记录表

编号:

工程检查证

某高铁无砟轨道施工组织设计

沪杭铁路客运专线六标 DK103+850～DK135+152 CRTSⅡ型无碴轨道板铺设施工组织设计编制：夏铭复核：陈忠中铁十一局集团沪杭铁路客运专线六标项目经理部 2009年11月12日

DK103+850～DK135+152 CRTSⅡ型无碴轨道板铺设施工组织设计一、编制范围沪杭铁路客运专线六标段范围内DK103+850～DK135+152段CRTSII型无碴轨道的滑动板铺设，桥梁底座板、端刺、临时端刺的施工，路基混凝土支承层施工，轨道板粗铺、精调、灌浆和轨道板的张拉锁定、侧向挡块的施做。二、编制依据 1、铁四院提供的施工图设计； 2、CRTSII型无碴轨道板施工的暂行技术条件 3、京津城际CRTSII型无碴轨道板施工工艺技术总结、经验教训； 4、京津城际无砟轨道施工实际工效； 5、施工沿线范围内水文、地质、建构筑物分布、施工便道布设等情况； 6、我公司目前掌握的CRTSII型轨道板铺设设备性能、工效、技术能力以及熟练技术操作工人的实际状况； 7、六标段内控架梁计划。三、工程概况 1、工程概况及技术标准新建上海至杭州铁路客运专线站前工程HHZQ-6标段，正线起讫里程DK103+850～DK135+512，全长31.985km，其中路基3345.836m，桥梁28.639km，无碴轨道铺设63.97单线公里，无轨道板约制造14269块，铺设约9918块。标段主要由嘉桐特大桥、桐海特大桥、海航特大桥、桐乡车站、海宁西站五大主要工程项目组成，其中桐乡车站设计框架通道涵洞及中小桥7座，海宁西站框架通道涵洞7座。设计CRTSII型轨道板铺设主要工程数量见表1。

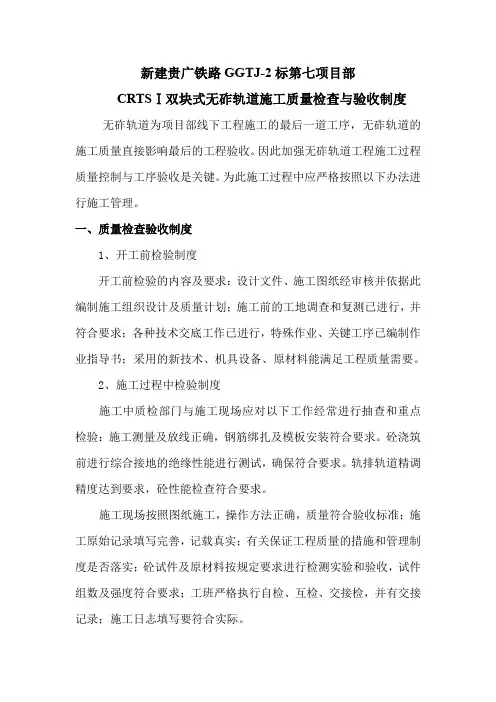

高速铁路轨道工程施工质量验收标准CRTS1型双块式无砟道床施工

CRTSⅠ型双块式无砟道床 8.1一般规定 8.1.1双块式轨枕应工厂化生产，其质量要求、检验标准、标识、存放、运输、装卸等应符合《客运专线铁路双块式无砟轨道双块式混凝土轨枕暂行技术条件》（科技基{2008}74号）的规定，出厂时工厂应提供轨枕制造技术证明书。 8.1.2 依据轨道控制网CPⅢ采用全站仪自由设站进行模板及轨道中心线平面放样，采用轨道几何状态测量仪检测轨排几何型位，进行轨排精确调整。 8.1.3 支承层施工应符合本标准第7.1.3条的规定。 8.1.4 桩板地段底座混凝土强度达到设计强度的75%，清扫干净底座表面后，方可按设计要求铺设隔离层和弹性垫层。 8.1.5 CRTSⅠ型双块式无砟轨道宜采用轨排支撑架法施工。 8.1.6 轨排精调合格后应安装轨排固定装置，轨排固定装置应有足够的强度、刚度和稳定性，可防止混凝土浇筑时轨排横向移位及上浮。 8.1.7 轨排精调完成后，应及时浇筑混凝土。当间隔时间过长，或环境温度变化超过15℃，或受到外部条件影响时，必须重新检查或调整轨排。 8.1.8 道床板混凝土浇筑前，应复测轨排几何形位、钢筋保护层厚度，检测钢筋网绝缘性能，满足要求后方可进行混凝土浇筑。 8.1.9 混凝土浇筑过程中应加强对轨枕底部及其周围混凝土的振捣，并随时监测轨排几何形位的变化。 8.1.10 混凝土初凝前后应采取喷雾保湿养护措施，初凝后应立即解开夹板螺栓、松开扣件等固定装置。 8.1.11 混凝土终凝后，方可拆除支撑螺栓和扣件等固定装置，支撑螺栓所留孔洞采用同标号无收缩细石混凝土进行封堵。 8.1.12 道床混凝土未达到设计强度75%之前，严禁在道床上行车或碰撞轨道部件。 8.1.13 无砟道床施工过程中应加强轨道部件的防护，避免混凝土等产生的污染。 8.2支承层 Ⅰ引导线或模板主控项目 8.2.1 支承层模板及支架的材质和安装质量应符合本标准第6.2.1条和6.2.2条的规定。一般项目 8.2.2引导线和模板安装偏差应符合本标准第7.2.2条和第7.2.3条的规定。 8.2.3 模板拆除检验应符合本标准第6.2.6条的规定。 Ⅱ水硬性混合料或混凝土主控项目 8.2.4 支承层原材料、配合比设计、施工检验应符合本标准第7.2.5条~第7.2.14条的规定。一般项目 8.2.5 支承层外观质量、允许偏差、切缝、拉毛质量应符合本标准第7.2.15条~第7.2.19条的规定。 8.3 桩板地段混凝土底座 Ⅰ模板主控项目 8.3.1 底座模板及支架的材质和安装质量应符合本标准第6.2.1条和第6.2.2条的规定。一般项目 8.3.2 预埋件和预留孔留置检验应符合标准第6.2.3条的规定。

无砟轨道施工指南

CRTS I型双块式无砟轨道施工作业指南

目录 1 前言 (1) 2 适用范围 (1) 3主要技术标准和参数 (1) 4施工工艺流程 (3) 5生产施工方法和过程控制标准 (4) 5.1 施工准备 (4) 5.2 下部支承结构层施工 (5) 5.3 双块式轨枕、道床板钢筋进场 (9) 5.4 道床工作面清理、施工放线 (11) 5.5 底层钢筋布设 (11) 5.6 轨枕布设 (12) 5.7工具轨、模板、螺杆调节器运输 (13) 5.8铺工具轨、组装轨排、安装螺杆调节器托盘 (14) 5.9轨道粗调、安装调节器螺杆 (17) 5.10 钢筋绑扎、接地焊接 (19) 5.11 安装横向、纵向模板 (20) 5.12 轨道精调 (22) 5.13 混凝土浇筑 (25) 5.14 轨排稳定保护 (27) 5.15 混凝土养护 (28) 5.16 拆除纵向、横向模板 (29)

5.17 拆除螺杆调节器 (30) 5.18 轨道状态复测 (30) 5.19 拆工具轨 (30) 5.20 封堵螺杆孔、修整混凝土 (31) 5.21 轨道状态调整 (31) 6主要材料与机具设备配置 (35) 6.1 材料计划 (35) 6.2 机具设备配置 (36) 7 施工组织要点 (37) 7.1 道床板施工物流组织 (37) 7.2 劳动力安排 (38) 7.3 作业区段的划分和工效. (39) 8 质量控制要点 (39) 8.1 施工准备阶段 (39) 8.2 下部支承结构层施工阶段 (40) 8.3 道床板施工阶段 (40) 8.4 轨道精调阶段 (40) 9 安全控制要点 (41) 10 环境保护控制要点 (41)

无砟轨道施工现场存在问题及处理方案

无砟轨道施工现场存在问题及处理方案 1、梁面钢筋网片未进行覆盖，现场随意堆放，部分网片锈蚀严重。处理方案：对梁面钢筋网片进行覆盖，统一规划后集中存放。 2、底座板养生用棉被颜色不统一，堆压砂袋随意堆放。处理方案：堆压砂袋建议采用京沪项目使用的白色袋子，规格统一，摆放位臵固定，保证美观。棉被在使用过程中尽量将颜色一致的铺设在相邻位臵，后续物质部门采购统一时尽量做到颜色统一。 3、施工班组未严格按照作业指导书施工，存在模板安装后才进行植筋作业等违规作业的情况。处理方案：施工班组严格按照作业指导书的施工流程进行作业，现场管理人员加强管控，上道工序未完成坚决不允许进入下道工序。 4、施工现场未及时清理，各种钢筋、模板、扣件及小型材料、机具配件随意堆放。处理方案：施工过程中，安排专人及时对施工区域进行清理，各种钢筋、模板、扣件及小型材料、机具统一存放，部分物件可加工移动储存箱进行存放，保证现场整洁有序。 5、植筋作业过程中，需加强现场管控，保证植筋深度及质量。处理方案：质检人员及现场管理人员加强过程控制，发现不合格立即进行整改，杜绝质量隐患。 6、底座板模板拆模后使用车辆拖行至下一施工部位，且部分模板未

经打磨，直接涂刷脱模剂。处理方案：模板拆除后使用车辆统一运输至下一施工部位，严禁直接在桥面上拖行，所有模板必须打磨干净后方可涂刷脱模剂，否则禁止使用。 7、浇筑混凝土前，底座板施工区域存在清理不彻底的现象。处理方案：在浇筑混凝土前，建议采用高压水枪、鼓风机或吸尘器进行彻底清理，保证底座板施工质量。 8、隔离层铺设完成后，现场随意踩踏，导致隔离层部分区域被污染。处理方案：隔离层铺设完成后，严禁现场施工人员随意踩踏，建议在施工区域设臵警示标语，保证隔离层施工质量。 9、底座板混凝土浇筑存在洒水抹面现象。处理方案：质检员与现场管理人员严格控制抹面过程，抹面须进行至少四次，禁止洒水抹面。 10、现场管理人员及施工人员未佩戴安全帽。处理方案：安质部及架子队每天进行巡查，未佩戴安全帽的按相关管理办法进行处罚。请安质部牵头，工程部配合，根据近期发现的问题按照以上格式增加，整理好后下发至施工现场

CRTSI型双块式无砟轨道施工图技术交底书

一、工程概况我分部承建的沪昆客运专线(云南段TJ3标)D1K1072+～D1K1081+ I型双块式无砟道床工程，，位于曲靖市马龙县王家庄镇内。其中，，，,s隧道地段无砟道床双线长3280m。曲线段超高采用外轨抬高的办法来实现，在缓和曲线内线性过渡。管段内有两段平曲线，D1K1071+～D1K1075+，，缓和曲线长1060m,曲线半径9000m，超高设计值85mm，‰；D1K1078+～D1K1080+，，缓和曲线长820m，曲线半径11005m,超高设计值70mm，‰。竖曲线里程：D1K1073+225～D1K1073+675段坡度i 1 =-10‰、 i 2=-25‰；D1K1075+690～D1K1076+110段坡度i 1 =-25‰、i 2 =-11‰；D1K1077+～ D1K1078+=-11‰、i 2=‰；D1K1079+621～D1K1080+179段坡度i 1 =-25‰、i 2 =-11‰，曲线半径30000m。二、设计图纸组成 1、路基地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-09-01］ 2、路基地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-09-02］ 3、桥梁地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-10-01］ 4、隧道地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-11-01］ 5、CRTSⅠ型双块式无砟轨道简支箱梁桥面预埋件设计图［图号：长昆客专（玉昆段）施轨-01］ 6、CRTSⅠ型双块式无砟轨道简支箱梁桥台预埋件设计图［图号：长昆客专（玉昆段）施轨-02］ 7、铁路综合接地系统［图号:通号（2009）9301］ 8、CRTSⅠ型双块式无砟轨道双块式轨枕结构设计［图号：通线（2011）2351-I］三、无砟轨道结构型式正线采用CRTSⅠ型双块式无砟轨道。一次性铺设跨区间无缝线路。（一）轨道系统组成

无砟轨道施工技术要点

无砟轨道施工技术要点一、无砟轨道施工工艺流程（1）施工工作面清理→ （2）轨道板施工放线→ （3）摆放纵向钢筋→ （4）散枕机散枕→ （5）安装工具轨、组装轨排、安装调节器→ （6）轨道粗调定位→ （7）钢筋网绑扎、接地焊接、绝缘电阻测试→ （8）纵、横向模板安装→ （9）轨道精调→ （10）道床混凝土浇筑→ （11）螺杆调节器松弛、扣件松开（12）道床混凝土抹面、养生→ （13）拆卸模板、调节器和工具轨→ （14）封堵螺杆孔→ （15）无缝线路铺设→ （16）轨道精细调整和验收。二、物流组织双块式无砟轨道施工可按左右线交替顺序施工，也可两线同步组织施工。沿线路方向，根据施工区段实际，设置施工便道入口，各工序所需施工材料在施工便道入口处进入施工区，沿线上施工通道送达

作业面。长大桥梁，可在桥下设置材料临时存放点，提升至桥上。左右线交替施工时，可利用邻线作为物流通道。三、施工关键技术 1、支承层施工施工方法：为有效的减少支承层裂纹的产生，支承层应具有一定的抗压强度、抗弯强度且收缩率不应过大。路基上的支承层应采用水硬性材料，摊铺机摊铺；桥梁、隧道上的支承层可采用低塑性贫砼，模筑法施工。所用原材料、配合比、施工工艺必须符合有关技术条件。切缝标准：支承层施工后应做好养生工作，形成强度后一般4-5m 左右锯切裂缝，裂缝深度一般为支承层厚度的1/2，用土工布覆盖、喷淋，继续养生。切缝条件：支承层的锯缝时间以锯切时既不破坏结构又不造成困难为准。常温下，支承层须在12h以内锯缝，高温、低温条件下，锯切时间可适当调整。养护标准：采用摊铺成型：在进行表面平整之后，盖上粗麻布等薄垫保水材料，然后在粗麻布（土工布，黄麻布）上进行3d的湿养护模筑混凝土：在进行表面平整之后，马上盖上薄塑料布，混凝土终凝后，立即盖上粗麻布（土工布，黄麻布）上进行7d的湿养护

无砟轨道框架法施工技术交底

技术交底书技术交底书表格编号轨排施工项目名称中铁十局万铁路段三分部交底编号共8页工程名称刁河特大桥设计文件图号万豫施（轨）-02 施工部位桥涵CRTS1型无砟轨道交底日期2017.06.20 技术交底容：（一）编制依据 1.1万豫施（轨）-02 1.2高速铁路轨道工程施工技术指南（铁建设[2010]241号） 1.3高速铁路轨道工程施工质量验收标准（TB 10754-2010）（二）技术交底围本交底适用于刁河特大桥桥上CRTSI型双块式无砟轨道轨排施工。（三）技术要求轨排框架法施工是采用厂制高精度轨排框架，使用龙门吊现场组装和铺设轨排，粗调时使用轨距尺、全站仪通过轨道框架横竖向调整机构对轨排方向和高程进行初步调整；精调时根据轨道几何状态测量仪显示数据，通过同步调整轨排框架两侧的横向螺杆（轨向锁定器）实现轨向调整，通过垂直转动轨排框架两侧的竖向螺杆（螺柱支腿）实现高程和水平调整。（四）施工配置说明 4.1轨排框架法施工主要施工设备有：轨排框架及纵横向模板、10t跨双

轨枕专用吊具”。轨排、轨枕专用吊具（五）施工程序 5.1吊装轨枕：将待用轨枕使用龙门吊按轨排使用数量吊放在移动式分枕平台上，每次起吊4根轨枕，吊装时需低速起吊、运行。 5.2匀枕：按照组装平台上轨枕定位器按设计间距匀枕，并对轨枕承轨槽表面封堵螺栓孔的胶带进行清理。 5.3检查调整轨枕块位置，并根据紧线器将一侧的螺栓孔布成一条线，偏差小于1mm。 5.4吊装轨道排架：人工配合龙门吊，将轨道排架按标记的扣件螺栓孔位置与轨枕上螺栓孔位置对齐，平稳、缓慢地将排架放置于轨枕上。复查轨枕位置并用专用扭矩扳手上紧扣件。 5.5扣件安装注意事项：一是安装前检查螺栓孔是否有杂物，螺栓螺纹上是否有砂粒等，并在螺栓螺纹上涂抹专用油脂；二是将螺栓旋入螺栓孔，用手试拧螺栓，看是否能顺利旋进，若出现卡住现象，则调整后重新对准、旋入；三是使用专用扳手按照扭矩要求上紧螺栓（WJ-8B扭矩大小为160N·m），扣件与轨枕顶、钢轨底必须密贴，弹条前端三点要与轨距挡块密贴（双控措施）。 5.6对轨排螺栓安装质量及轨枕间距进行检查。合格后堆放在一侧待用，

CRTS-1型双块式无砟轨道

目录 1、编制依据---------------------------------------------- 1 2、工程概况---------------------------------------------- 1 3、工期目标---------------------------------------------- 2 4、设计技术要求------------------------------------------ 2 5、施工准备---------------------------------------------- 3 6、防水层施工-------------------------------------------- 4 7、施工质量要求------------------------------------------ 8 8、施工安全防护控制措施--------------------------------- 10 9、环境保护措施----------------------------------------- 10

CRTS-1型双块式无砟轨道防水层施工方案 1、编制依据（1）、《铁路桥涵设计基本规范》（TB 10002.1-2005）（2）、《高速铁路桥涵工程施工技术指南》（铁建设【2010】241号）（3）、《高速铁路桥涵工程质量验收标准》（TB10752-2010 J1148-2011）（4）、《客运专线铁路常用跨度梁桥面附属设施》（通桥（2008）8388 A）（5）、《铁路混凝土桥涵防水层》二设桥参（土设桥参（土一）（2010）6002）（6）、《铁路桥涵工程施工安全技术规程》（TB10303-2009）（7）、《聚氨酯防水涂料》（GB/T 19250—2003）（8）、《弹性体改性沥青防水卷材》（GB18242-2000）（9）、《道路用改性沥青防水卷材》（JC/T 974—2005）（10）、《沥青基防水卷材用基层处理剂》（JC/T1069-2008）(11)、国家及地方关于安全生产和环境保护等方面的法律法规。2、工程概况 2.1 工程简介玉屏制梁场主要承担上院子变宽多线大桥沪向桥台至两岔河昆向桥台（DK437+918.5~D1K451+456）共计11座桥梁约3.1km防水层及保护层混凝土施工。梁面除底座范围不进行防水层处理外，电缆沟槽内、底座板缝间、防护墙与底座及线间均需进行防水层和保护层施工。

无砟轨道精调技术方案

无碴轨道精调技术方案 1、编制依据 1《无碴轨道铁路工程工程测量技术》。 2《高速铁路工程测量规范》。 3《高速铁路工程测量规范条文说明》。 4 业主下达的相关文件。 2、编制范围新建兰渝铁路1标段DK84+950—DK100+707段范围黑山隧道无碴轨道施工。 3、无砟道床施工前具备的条件 ⑴CRTS-I型双块式无砟轨道道床施工应在隧道施工结束后，并对隧道沉降变形等进行系统的观测和分析，满足《客运专线无砟轨道铺设条件评估技术指南》要求并经业主指定的有资质的单位评估合格并出具评估报告后，开始安排施工作业。 ⑵无砟轨道控制网（CPⅢ网）的测设工作已完成，测量精度满足《高速铁路工程测量规范》的要求，并已报设计单位评估合格。 4、测量网控制无砟轨道测量基础网采用CPⅢ控制网技术，测量精度严格按《高速铁路工程测量规范》执行。在道床施工准备期间，必须查验与铺设段轨道工程有关的线下工程施工质量检验报告、沉降变形观测资料及评估报告，接收线下工程单位的线路测量资料及控制基桩，对线路范围内CPⅡ网进行加密、复测后，在施工工点范围内建立独立、完整、

精确的基标控制网。CPⅢ控制基标每50-80m设一对。成对布设在线路两侧的两个基标点里程差不超过1m。一次布设的CPⅢ施工基标精密控制网最短长度不得少于2km。 5、测量放线步骤1：通过不少于4对CPⅢ控制点按设计道床板位置在每一个纵断面上放出道床板边线控制点（直线段10m一个断面，曲线段5m 一个断面），采用钢钉精确定位做好标记，红油漆标识，用墨线弹出道床板边线。步骤2：通过不少于4对CPⅢ控制点按设计道床板轨面标高在两侧护墙上放出道床板轨面绝对标高点（直线段10m一个断面，曲线段5m一个断面），采用黑色记号笔在两侧护墙上做好标记，红油漆标识，用墨线弹出道床板轨面绝对高程线。 ▲人员：测量员3人，普工2人。 ▲机具、材料：测量仪器1套（放线定位）；墨斗（弹线）；钢卷尺；红油漆。 6、轨排粗调粗调顺序。对某两个特定轨排架而言，粗调顺序为：1→4→5→8→2→3→6→7→1→2→3→4→5→6→7→8。（见图1）图1 轨排粗调顺序步骤1：中线调整。配备全站仪和测量手簿，采用自由设站法定

无砟轨道施工方案

2.3.8无砟轨道施工方案 2.3.8.1 总体施工方案本标段无砟轨道采用CRTS Ⅲ型板式无砟轨道。其由钢轨、扣件、预制轨道板、配筋的自密实混凝土、限位凹槽、中间隔离层（土工布）和钢筋混凝土底座等部分组成。CRTS Ⅲ型板式无砟轨道结构见“图2-3-8 CRTS Ⅲ型板式无砟轨道横断面图”。轨道板采用单元分块式结构，在路基和桥梁地段轨道板间采用不连接的分块式结构。轨道中心线轨道板中间隔离层自密实混凝土钢筋混凝土底座图2-3-8 CRTS Ⅲ型板式无砟轨道横断面图扣件：采用WJ-8B型弹性扣件。轨道板：采用先张法预应力轨道板，标准轨道板型号为P5600、P4925和P4856三种，板厚均为200mm，承轨台高度为38mm，混凝土强度等级为C60。自密实混凝土及限位凹槽：轨道板下铺设自密实混凝土，强度等级为C40，设计厚度为90mm，长度和宽度与轨道板对齐，中间设置单层钢筋焊网。自密实混凝土与混凝土底座采用限位凹槽的方式进行限位和纵横向力的传递，每块轨道板下设置两个限位凹槽，凹槽尺寸为700mm×1000mm，限位凹槽处加设配筋，限位凹槽周围（侧面）设置弹性垫层，弹性垫层应满足结构受力、变形和材料耐久性要求。中间隔离层：采用厚度为4mm的土工布。底座：采用钢筋混凝土结构，双层CRB550级冷轧带肋钢筋焊网，直径为φ12mm。底座伸缩缝宽度为20mm，采用聚苯乙烯泡沫塑料板填缝；路基地段底座混凝土强度等级为C35，底座宽度3100mm，底座板厚度为300mm。每3块～4块轨道板对应长度设置宽度为20mm伸缩缝，在伸缩缝位置设置传力杆；桥梁地段底座混凝土强度等级为C40，长度为对应每块轨道板长度，底座宽度为2900mm，底座板厚度为200mm。

无砟轨道施工方法

5.4 正线轨道工程施工方法及工艺 5.4.1轨道板运输 5.4.1.1运输本标段轨道板由其他标段板厂供应，本标段只设置4处轨道板厂存放场。 ①由本单位负责将板运至各铺设点存放，采用平板车运板，汽车吊配合装卸。 ②运输时应采取防止轨道板倾倒和三点支承的相应措施，并应保证轨道板不受过大的冲击。 ③在运输过程中轨道板之间用方木垫起。在运输过程中为防止紧急刹车时，轨道板因滑动而造成板体损坏，可用草帘作为填塞衬垫加以防护。 ④轨道板在存放和运输时，应在定位螺母和起吊螺母等处安装相应的防护装置。 5.4.1.2运输注意事项 ①吊板用钢丝绳应有足够的安全系数，钢丝绳存在有影响承载力的缺陷时不应再用。轨道板起吊采用专用的起吊架进行吊装作业，操作人员要定期的对起吊设备、机具进行安全检查(如:起吊螺母是否弯曲、开裂、滑丝、吊装钢丝绳是否断丝或磨损严重,桁车的机械性能有无保证等)。 ②轨道板的起吊螺栓必须充分拧紧后才能开始起吊工作。 ③轨道板翻转作业中，采用专用的翻板架和起吊机械进行，保证轨道板边缘不受损伤，轨道板与地面相接触部位必须垫以10cm以上的硬杂木。④轨道板起吊必须保持板体水平，且缓慢进行。吊装过程中必须有操作人员扶着板体，以便于掌握轨道板的运行方向，使轨道板不受到振动和碰撞。 ⑤装车前先画出车辆底板纵横中心线，以横向中心线为界对称装载。 ⑥每叠轨道板纵横向中心线要重合，其纵向中心线投影与车底板纵中

心线应重合，偏差控制在±20mm以内，并采用钢丝绳进行加固，保证运输过程中轨道板与运输车辆间不发生相对移动。 ⑦装车时应注意不同板型的装车顺序，确保装车顺序与现场铺设顺序基本一致。 5.4.1.3轨道板场外存放 ①临时存放点应设置承载力满足要求的存板台座，不应产生不均匀沉降。存板台座要求坚固、平整、并要求在台座上铺设橡胶皮，以保证轨道板边角不受损伤。 ②轨道板存放以垂直立放为原则，并采取防倾倒措施。 ③为防止在轨道板两侧倾倒，相邻轨道板间用专用连接装置（连接螺栓、U型卡等）连接。 ④轨道板现场存放时间不宜过长，可按存板数量稍大于铺板进度需求控制，否则，必须采取相应的防护措施。 ⑤在夏季时，为避免日光直射使板体表面产生龟裂，应覆盖草帘等作为防护措施。 5.4.2施工测量 5.4.2.1施工条件评估（1）板式轨道施工前，应由建设单位组织相关单位对线下工程的沉降变形观测资料进行分析评估，并提出分析评估报告。（2）在分析评估工后沉降变形符合设计要求后，方可进行板式轨道的施工。 5.4.2.2轨道控制网CPⅢ测设根据现行《高速铁路工程测量规范》的相关要求进行施工测量。施工测量采用分期建网，下部结构工程和无砟轨道工程根据同一设计交桩网测设施工控制网，按照先整体后局部，高精度控制低精度的原则，结合设计平面图、现场平面布置及施工现场的具体情况，选择通视条件好、安全易保护的地点布置网点、选定网型。采用GPS、全站仪、水准仪等精密测量仪器测设控制网，确保轨道板铺设精度和满足质量要求。其测量平面控制网分三级布设，第一级为基础平面控制网（CPⅠ），第二级为线路控制网（CPⅡ），第

CRTS-I型双块式无砟轨道施工图技术交底

一、工程概况我分部承建的沪昆客运专线(云南段TJ3标)D1K1072+515.54～D1K1081+631.45段CRTS I型双块式无砟道床工程，管区全长9115.91m，位于曲靖市马龙县王家庄镇内。其中，一般路基地段无砟道床双线长2023.46m，刚性路基地段无砟道床双线长55.98m，桥梁地段无砟道床双线长3756.47m,s隧道地段无砟道床双线长3280m。曲线段超高采用外轨抬高的办法来实现，在缓和曲线内线性过渡。管段内有两段平曲线，D1K1071+890.5202～D1K1075+018.7482段为左偏曲线，曲线长3128.228m，缓和曲线长1060m,曲线半径9000m，超高设计值85mm，超高顺破率0.16‰；D1K1078+374.0026～D1K1080+993.8548段为右偏曲线，曲线长2619.8522m，缓和曲线长820m，曲线半径11005m,超高设计值70mm，超高顺破率0.17‰。竖曲线里程：D1K1073+225～D1K1073+675段坡度i 1=-10‰、i 2 =-25‰； D1K1075+690～D1K1076+110段坡度i 1=-25‰、i 2 =-11‰；D1K1077+622.5～ D1K1078+177.5段坡度i 1=-11‰、i 2 =7.5‰；D1K1079+621～D1K1080+179段坡度 i 1=-25‰、i 2 =-11‰，曲线半径30000m。二、设计图纸组成 1、路基地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-09-01］ 2、路基地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-09-02］ 3、桥梁地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-10-01］ 4、隧道地段CRTSⅠ型双块式无砟轨道结构设计图［图号：长昆客专（玉昆段）施轨-11-01］ 5、CRTSⅠ型双块式无砟轨道简支箱梁桥面预埋件设计图［图号：长昆客专（玉昆段）施轨-01］ 6、CRTSⅠ型双块式无砟轨道简支箱梁桥台预埋件设计图［图号：长昆客专（玉昆段）施轨-02］ 7、铁路综合接地系统［图号:通号（2009）9301］

中国铁路无砟轨道技术

中国铁路无砟轨道技术年，规划建设客运专2020国务院《中长期铁路路网规划》，到公里以上，实现“四纵四横”快速客运专线及三处城际快速线9800轨道交通系统。客运专线铁路轨道结构大部分将采用无砟轨道结构，％，设计时70-80预计新建客运专线无砟轨道约占轨道工程总量的公里。350速均在200公里以上，最高时速可达、无砟轨道结构形式划分1 目前，国内客运专线铁路无砟轨道技术大部分从国外引进，轨、CRTSⅠ型板式无砟轨道（日本板）道结构形式可分为五大类,即：Ⅲ型板式无砟轨道、CRTSCRTSⅡ型板式无砟轨道（德国博格板）

RHEDA2000、CRTSⅠ型双块式无砟轨道（德国（国产化研发）。)(德国旭普林型型）、CRTSⅡ型双块式无砟轨道、双块式无砟轨道定义2 ：将预制型）RHEDA2000CRTSⅠ型双块式无砟轨道（德国的双块式轨枕组装成轨排，以现场浇注混凝土方式将轨枕浇入均匀轨道电路的无砟轨2000－ZPW连续的钢筋混凝土道床内，并适应。道结构型式 CRTSⅡ型双块式无砟轨道(德国旭普林型)：以现场浇注混凝土方式，将预制的双块式轨枕通过机械振动法嵌入均匀连续的钢筋混凝土道床内，并适应ZPW－2000轨道电路的无砟轨道结构型式。 3、Ⅰ型与Ⅱ型双块式无砟轨道的区别

Ⅰ型双块式无砟道床和Ⅱ型双块式无砟道床结构型式基本相似，但施工工艺有着本质的区别。Ⅰ型双块式无砟道床主要采用“钢轨支撑架法”先架设工具轨轨排，绑扎好钢筋后浇注道床板混凝土，而Ⅱ型双块式无砟道床则是先浇注道床板混凝土，然后采用专用机械“振将双块式轨枕振动嵌入到密实的混凝土道床中。”动法．

无砟轨道施工安全规定(精编版)

无砟轨道施工安全规定 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：___________________ 日期：___________________

无砟轨道施工安全规定温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。本文档可根据实际情况进行修改和使用。京沪高速铁路无砟轨道施工已全面展开, 为落实“安全第一, 预防为主”的方针, 保障无砟轨道施工过程安全可控, 特编制本规定, 以指导施工。 1主要施工工序及机械 1.0.1 CRTSⅡ型板式无砟轨道施工主要由底座板（支承层）施工、轨道板铺设和水泥乳化沥青砂浆灌注三部分组成。 1.0.2 底座板施工流程为：铺设高强挤塑板及滑动层→钢筋运输及绑扎→立模→底座混凝土浇筑养护→底座板纵连。主要施工机械有钢筋运输车及吊车、混凝土运输车、混凝土泵车。 1.0.3 轨道板铺设施工流程为：轨道板运输及存放→粗铺轨道板→精调轨道板。主要施工机械有汽车吊、轨道板运输车、双向运板车、悬臂龙门吊、专用吊具。 1.0.4 灌注水泥乳化沥青砂浆施工流程为：安装压紧装置→封边→潮湿底座板基面→注浆→堵孔。主要施工机械是水泥乳化沥青砂浆搅拌车、中转斗提升及转运设备。 2基本规定 2.0.1 根据《中华人民共和国安全生产法》、《建设工程安全生产管理条

无砟轨道施工程序与工艺流程

施工程序与工艺流程 6.1 施工程序第一步：按照要求完成无砟轨道施工前隧道质量验收。第二步：无砟轨道首段工艺性试验段施工、总结、评估。第三步：工艺性试验参数确定，无砟道床全面展开。第四步：仰拱填充层凿毛、铺设道床板底层钢筋、安装纵横向模板、组装轨排、轨排粗调。第五步：顶层钢筋绑扎、接地焊接、轨排精调。第六步：道床板混凝土浇筑、养生，拆除轨道排架进入下一循环。6.2 施工工艺流程见图 7、施工要求为避免相互干扰，使各道工序紧密衔接、有条不紊的进行，各工序间要保持适当的距离，各种施工机具设备主要包括龙门吊、轨道排架、移动式组装平台，混凝土输送泵等布局合理。 7.2 基床清理仰拱面在基底加固过程中必须逐段清理到位，确保排水畅通。将仰拱填充层混凝土表面道床板宽度范围内进行凿毛处理并用高压水冲洗干净，保湿2小时以上且无杂物和积水。凿毛面积不得小于75%，凿

毛深度不小于5mm。 7.3 测量放线 1）通过CPⅢ控制点按设计道床板位置每隔10m在仰拱填充层上放出轨道中线控制点，用钢钉精确定位，红油漆标识，用墨线弹出轨道中心线； 2）定位出道床板底层最外侧纵横向钢筋和模板位置，以线路中心线和单线中心线进行放线校核。 3）在最外侧纵横向钢筋位置线上采用红色记号笔按设计纵横向钢筋间距标识出所有纵横向钢筋的位置。 7.4 钢筋安装道床板纵向钢筋采用HRB335Φ20钢筋，横向钢筋采用HRB335Φ16钢筋。根据道床板钢筋布置图画出道床板底层钢筋网边线及钢筋位置控制点，用钢卷尺量出底层钢筋间距，并标记；按梅花型布置预制好的砼垫块，不少于4块/平米；布置纵、横向钢筋，所有纵横向钢筋交叉部位安装绝缘卡，并用绝缘扎丝固定。绝缘卡多余尾部及时剪掉。重点注意支承块周围箍筋间距、块与套靴间隙（1cm）及顶层、顶层钢筋保护层厚度，确保符合设计要求。施工时应先核实道床板实际厚度，当实际厚度在允许偏差范围内时，应合理调整钢筋笼内钢筋相应尺寸，确保保护层厚度满足设计要求。钢筋绑扎完成后，将伸缩缝横模板摆放就位。

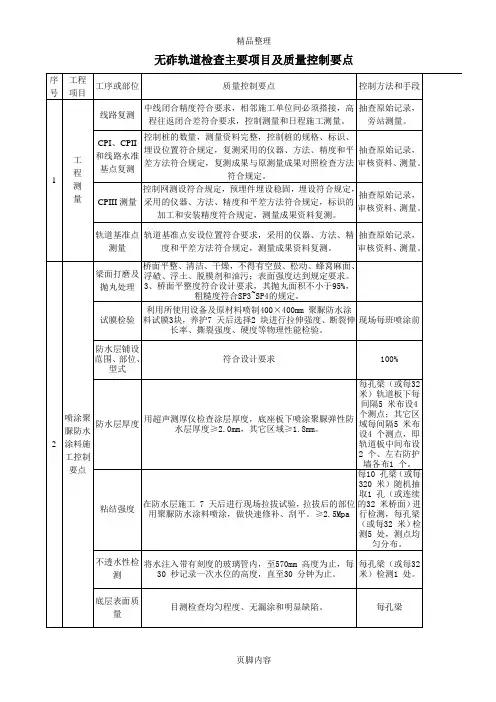

无砟轨道施工要点

无砟轨道施工要点支撑层、底座板施工要点：一、桥面及路基接口工程验收 1桥面接口工程验收（1）桥面高程：技术指南允许偏差＋10㎜、-3Omm、设计允许偏差±10㎜、业主允许偏差＋10㎜、-5Omm，设计允许偏差±10㎜。 (2)桥面中线:与设计中线偏差小于lOmm。 (3)桥面平整度:纵向平整度5mm/1m(按4条检查线，底座板中线两侧备0.8m左右处)。非底座板范围桥面必须保持平整光滑。无修补空鼓问题存在。 (4)相邻梁端高差不大于10mm，（5）底座板范围桥面拉毛，拉毛范围准确，均在2.8m底座板范围内(不允许超出底座板)。拉毛质量均匀，无空白拉毛处，见新面大于50%。拉毛痕迹深度一般应在3mm左右。 (6)防撞墙外几何状态与线路中线的对应状态应符合设计要求。任何情况下不得超限。 (7)桥面预埋件。要求预埋件平面、高程位置要准确，可工作状态应满足设计要求。其中，底座板连接筋预埋套筒应处于垂直状态，高程误差满足+2mm,-5mm要求;平面误差满足2Omm要求。每个预埋套筒的连接螺栓可拧入深度必须满足设计要求。 (8)桥面清洁度。基本要求是桥面不能有油渍污染。否则应在底座板施工前清洗干净。 (9)桥面排水坡及泄水孔。桥面排水坡构成应符合设计要求。桥面直排泄水孔蓖子安装完成，曲排管泄水孔口蓖子上方加设临时固定封盖(应预留排水能力)，全部泄水管道畅通。 2、路基工程接口验收级配碎石层应在混凝土支承层(底座板)施工前进行专门验收整修，合格后方可进行混凝土支承层施工。级配碎石层表面平整度、高程及压实密度要求: （1）表面平整度：10mm/5m。纵向测量，30m检验一次，表面应无沟痕或压痕。 (2)表面横向坡度：不出现负误差(即至少为设计坡度)，允许最大误差5%，至少每30m抽检一个断面。（3)表面高程：设计与实际误差不超过+1Omm。至少30m检验一次。 (4)路基中线：偏差不超过lOmm。 (5)路基宽度：不小于设计值。（6）压实密度：按K30≧19OMPa(或EV2≧12OMPa)及孔隙率n<0.18双控
