注册消防工程师—案例分析多层歌舞娱乐放映游艺场所建筑消防设施配置

案例17多层歌舞娱乐放映游艺场所 建筑消防设施配置案例分析

一、情景描述

某夜总会地上3层，每层建筑面积为18m×60m=1080m2，砖混结构。首层为大堂(建筑面积190m2)、迪斯科舞厅(建筑面积810m2)和消防控制室(建筑面积80m2)，二、三层为KTV包间(每个包间的建筑面积均不大于200m2)。建筑高度为12m。在距该夜总会两侧山墙50m处各设有室外地上式消火栓一个；该建筑内每层设三个DN65室内消火栓，均配置长度25m的消防水带和当量喷嘴直径19mm的消防水枪，室内消火栓的布置间距均为30m，并与室内环状消防给水管道相连；

该建筑内还设有湿式自动喷水灭火系统，选用标准喷头，喷头间距均不大于3.6m，距墙均不大于1.8m。室内外消防给水均取至市政环状给水管网，水压、水量均符合规范要求。该建筑二、三层走道(宽度2m ，长度60m)和一层迪斯科舞厅，因不具备自然排烟条件而设有机械排烟系统，并在屋顶设排烟机房(内设一台排烟风机)，排烟风机风量为50000m3／h。迪斯科舞厅划分两个防烟分区，最大的防烟分区建筑面积为410m2。在KTV包间、迪斯科舞厅、疏散走道、封闭楼梯间、大堂等部位均设有消防应急照明和疏散指示标志。在每层消火栓处配置手提式MF／ABC5灭火器两具。

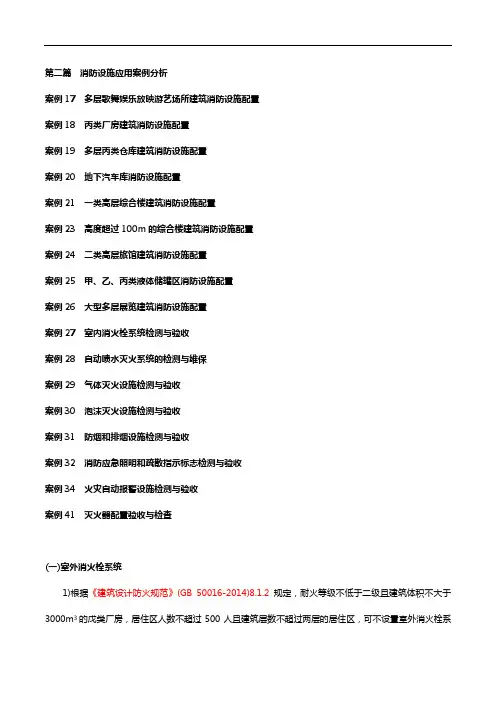

(一)室外消火栓系统

相关知识

三、系统设置要求（一）设置范围

1.在城市、居住区、工厂、仓库等的规划和建筑设计时，必须同时设计消防给水系统；城市、居住区应设市政消火栓。

2.民用建筑、厂房（仓库）、储罐（区）、堆场应设室外消火栓。

3.用于消防救援和消防车停靠的屋面上，应设置室外消火栓。

4.耐火等级不低于二级，且建筑物体积小于等于 3000m³的戊类厂房或居住区人数不超过 500 人且建筑物层数不超过两层的居住区，可不设置室外消防给水。

7.3.2 建筑室外消火栓的数量应根据室外消

火栓设计流量和保护半径经计算确定，保护半径不应大于150m，每个室外消火栓的出流量宜按10L/s～15L/s计算。

7.3.3 室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救面一侧的室外消火栓数量不宜少于 2 个。

教材信息

1)根据《建筑设计防火规范》(GB 50016-2014)规定，该民用建筑周围应设置室外消火栓系统。

2)该歌舞娱乐放映游艺场所建筑体积18m×60m×12m =12960m3。根据《消防给水及消火栓系统技术规范》(GB 50974-2014)规定，当5000m3<建筑体积≤20000m3时，其室外消火栓设计流量不应小于25L／s。

根据《消防给水及消火栓系统技术规范》(GB 50974-2014)规定，每个室外消火栓的出水量为10～15L／s，因此，在距该夜总会两侧山墙50m 处各设有室外地上式消火栓一个，符合要求。

(二)室内消火栓系统

相关链接

三、系统设置场所

防火规范8.2.1下列建筑或场所应设置室内消火栓系统：

1、建筑占地面积大于300m2的厂房和仓库；

2、高层公共建筑和建筑高度大于21m的住宅建筑；

3、体积大于5000m3的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑；

4、特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑；

5、建筑高度大于15m或体积大于10000m3的办公建筑、教学建筑和其他单、多层民用建筑。

（二）设置要求

1．室内消火栓的布置

7.4.2 室内消火栓的选用应符合下列要求：

1 应采用DN65室内消火栓，可与消防软管卷盘或轻便水龙设置在同一箱体内；

2 DN65 的消火栓应配置公称直径 65mm 有内衬里的消防水带，每根水带的长度不宜超过 25ｍ；

3 DN65 的消火栓宜配当量喷嘴直径 16mm 或 19mm 的消防水枪，但当消火栓设计流量为 2.5L/s时宜配当量喷嘴直径 11mm 或 13mm 的消防水枪；

7.4.3 设置室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。

7.4.5 消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。

7.4.6 室内消火栓的布置应满足同一平面有 2 支消防水枪的 2 股充实水柱同时达到任何部位的要求，且楼梯间及其休息平台等安全区域可仅与一层视为同一平面。但当建筑高度小于等于 24.0m 且体积小于等于 5000m3的多层仓库，可采用 1 支水枪充实水柱到达室内任何部位。

7.4.7 建筑室内消火栓的设置位置应满足火灾扑救要求，并应符合下列规定：

1 室内消火栓应设置在楼梯间及其休息平台和前室、走道等明显易于取用，以及便于火灾扑救的位置；

2 住宅的室内消火栓宜设置在楼梯间及其休息平台；

3 大空间场所的室内消火栓应首先设置在疏散门外附近等便于取用和火灾扑救的位置；

4 汽车库内消火栓的设置不应影响汽车的通行和车位的设置，并应确保消火栓的开启；

5 同一楼梯间及其附近不同层设置的消火栓，其平面位置宜相同；

6 冷库的室内消火栓应设置在常温穿堂或楼梯间内

7.4.8 建筑室内消火栓栓口的安装高度应便于消防水龙带的连接和使用，其距地面高度宜为1.1m；其出水方向应便于消防水带的敷设，并宜与设置消火栓的墙面成 90º角或向下。

7.4.10 室内消火栓宜按直线距离计算其布置间距，并应符合下列规定：(按折线)

1 消火栓按

2 支消防水枪的 2 股充实水柱布置的建筑物，消火栓的布置间距不应大于 30m；

2 消火栓按1 支消防水枪的一股充实水柱布置的的建筑物，消火栓的布置间距不应大于 50m。（行走距离）
