溜井施工方案(吊罐法)..

第一节编制依据

根据《建设工程项目管理规范》的要求，在编制该施工方案时，保证在项目实施全过程中，遵守国家有关法律、法规及地方相关工程建设管理规定。本次施工方案的编制依据如下：

(1)霍邱县庆发矿业有限责任公司张家夏楼铁矿《-350m水平开拓及采准工程溜井施工图》；

(2)霍邱县庆发矿业有限责任公司张家夏楼铁矿-350m水平中段平面图；

(3)《建设工程项目管理规范》GB/T5023-2001

(4)《矿山井巷工程施工及验收规范》GBJ213-90及《锚杆喷射砼施工验收规范》

(5)《冶金矿山井巷工程质量验收评定标准》YBJ218-89

(6)国家及行业现行有关施工标准、规范、规程及相关法律、法规文件。

(7)五矿二十三冶建设集团矿业工程有限公司《安全管理标准》、《质量管理体系文件》及相关规定。

第二节工程概况

张家夏楼铁矿-350m水平开拓及采准工程，-350m水平至-475m水平共有矿石溜井十二条，其中1穿、2穿、4穿、6穿各两条，3穿为三条、5穿一条。风井共九条，分布情况为2穿、3穿、4穿各两条,1穿、5穿、6穿各一条。溜井井口位于-350m水平，井筒直径φ3.0m，井筒深H=70m。各溜井、风井吊罐孔(1

个/条)已由矿方组织施工完成。

溜井围岩以花岗岩、闪长岩为主，岩性相对比较稳定，岩石硬度系数f=8～10，施工过程中的涌水主要来源于底层静态含水和涌水量不大。

第三节施工准备

1、在-350m水平对溜井中心进行测量放线定位定向，风水管、36V照明、5.5KW鼓风机及风筒安装到位，并做好原有运输巷道内设施的防护防范工作。

2、做好-350m水平风水管接头及打眼放炮的所有准备工作和-475m水平溜井提升系统的准备工作以及安全防护措施。

第四节主要施工方法

1、测量

-350m～-475m水平溜井井筒中心坐标，经矿地测科提供，结合现有施工图坐标，经测量技术人员反复检查无误后定向、定位，并标识好开挖全断面框架后，方可进行凿眼、放炮。

2、溜井施工方法

为了减轻溜井作业人员的劳动强度，提高溜井施工的安全系数，应采用吊罐法组织反掘施工。在进行吊罐反掘前应首先进行溜井吊罐孔和信号操作孔的施工，并确保两孔的偏斜率小于0.3%。采用吊罐法施工的溜井孔为2个，其中，一个为提升吊罐孔，位于溜井断面的中心，用于提升吊桶；一个为通讯操作电缆孔，用于确保井内与井上联系与操作的方便。组织吊罐法施工溜井的提升设

施采用简易提升系统，即采用5吨的凿井绞车作提升机，安设于-430m水平溜井联络道内，Φ600的天轮悬挂于溜井上方，提升钢丝绳为Φ15.5mm，吊罐采用1.0m3。

吊罐的上升下降由吊罐内的作业人员直接操作信号，-430水平的专职卷扬工必须严格控制吊罐上升的高度，并随时注意吊罐中的突发信号以便及时做出正确反应，施工过程中用电均应采用36v安全电压照明。

吊罐法施工天溜井简易提升系统布置图如下图：

锚杆

钢梁

钢丝绳

5t稳车

通讯操作电缆孔

吊罐

采用吊罐法反掘时掘进断面为2.0m×2.0m，当每排炮的炮眼施工完毕装完药后，作业人员乘吊罐下至-500m水平，将吊罐拆除，并移至安全地方，在提升钢丝绳的下端挂1个20kg重锤，重锤的直径不能大于100mm，由-430m水平稳车操作工将钢丝绳提升至溜井工作面上3.0m以上，其他各类电缆等也提升至同

一高度，以免放炮作业时将钢丝绳、电缆等设施破坏。当-500m水平将渣石清理完后，即组织下一循环掘进作业。将钢丝绳下放至-500m水平挂设吊罐，检查各类通讯设施等。

当吊罐法反掘至距-475m水平还差2.0m时，采用正掘法将其进行贯通，然后组织正掘刷大。首先将-475m水平下3.0m刷大成直径为4.0m的井筒，然后对该段进行锁口支护，锁口的砼厚度为0.5m，高度3.0m砼标号为C25.以上工序完成后，对溜井口进行封闭，封闭用11#矿用工字钢及6mm厚钢板，在溜井中心位置留一个1.5m×1.5m口于作为人员进出吊罐通道（见下图）。

上图材料表如下：

正掘刷大时的风、水、管、电源均从-430m水平接入，掘进作业人员从-430m 水平进入。为了确保正掘刷大时的施工安全和以后溜井的安全使用，每刷大6.0m 深必须对井筒进行喷浆支护，支护厚度为100mm，标号为C20，对于局部围岩特别破碎地段，采用锚网喷支护，支护厚度为100mm，锚杆为Φ18mm螺纹钢，长度为2.0m/根，6.5mm钢筋织网，网度为250mm×250mm。

以下为每条溜(风)井支护工程量：

溜井锁口施工中浇灌砼工程量：12.56m3-7.058m3=5.505m3×3m=16.515m3/条井筒完全刷完后素喷支护量：7.058m3-6.154m3=0.904m3/m×70m=63.28m3/条锚网支护量：按实际施工量结算

4、排碴

工作面进行了通风降尘后，即可组织爆后岩碴的装岩运输，在-350水平巷道内采用铲车出碴，矿用汽车运输。

6、爆破技术参数

溜、风井掘进爆破参数表

溜、风井掘进炮眼布置及装药量表

溜井掘进炮眼布置图

第五节主要施工机具及材料

第六节劳动组织

1、溜井掘进4人、卷扬工1人、排渣12人；

2、机电维修、运转4人；

3、质量、技术、施工人员3人；

4、兼职及专职安全员3人。

第七节施工工期

计划每天1个循环，反掘进尺1.8m

溜井设计长度为70m，预计工期为40天；

具体分解为施工准备及溜井掘进刷炮50天（含清理现场）。

第八节质量控制

1、严格按照ISO9000：2000质量保证体系组织本溜井的施工，确保每道工序的衔接，并符合GBJ213-90《矿山井巷工程施工及验收规范》要求。

2、施工用物资严格按相关规范程序送检、验收，未经检验或检验不合格的材料禁止用于本工程。

3、加强质量监督，实施质量“三检测”(没有质量标准,没有质量检验机构和质量检测手段的产品),对于不合格的工序禁止转入下道工序施工。

4、混凝土强度等级为C25，混凝土的表面应做到平整无露筋，振捣密实，不出现蜂窝麻面。

5、各预埋件应严格按照图纸上所给出的尺寸进行正确埋设。

6、溜井每掘进一次都应在测量技术人员的检查督导下进行作业施工。

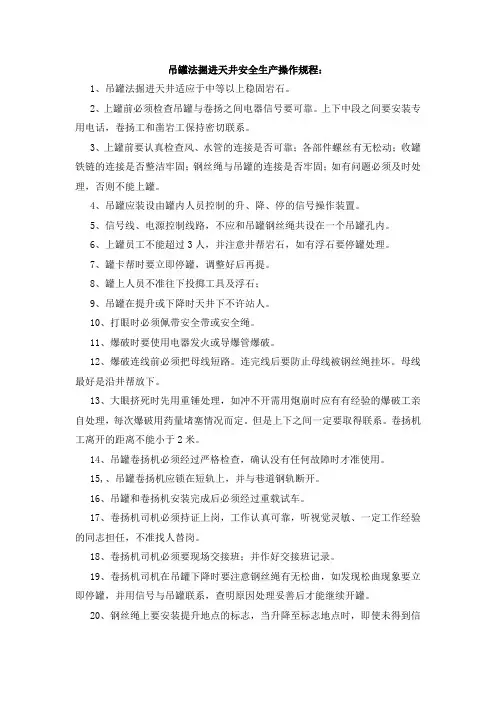

第九节安全注意事项

1、进入施工现场的所有作业人员必须贯彻“安全第一、预防为主”的安全生产方针，严格遵守有关安全操作规程及井下车间各项规章制度及规定。

2、作业人员必须在吊罐停稳后方准进出吊罐，装入吊罐的长物料必须牢固
