中南大学液压传动试验报告书
液压传动实验报告
液压传动实验报告液压传动实验报告引言:液压传动是一种将液体作为传动介质的传动方式,广泛应用于各个领域。
本实验旨在通过对液压传动系统的实际操作,了解其工作原理和性能特点,并通过实验数据的分析,探讨液压传动的优缺点以及应用前景。
实验目的:1. 理解液压传动的基本原理和工作过程;2. 掌握液压传动系统的组成和调试方法;3. 通过实验数据的采集和分析,分析液压传动的性能特点。
实验设备和材料:1. 液压泵:用于产生液压动力;2. 液压缸:用于将液压能转化为机械能;3. 油箱:用于储存液压油;4. 液压管路:连接各个液压元件的管道;5. 流量计:用于测量液压泵的流量;6. 压力表:用于测量液压系统的压力;7. 液压油:作为传动介质。
实验步骤:1. 搭建液压传动系统:根据实验要求,将液压泵、液压缸、油箱等元件按照一定的布局进行连接。
2. 调试液压传动系统:打开油箱,检查液压泵和液压缸的连接是否正确,确保系统无泄漏。
然后,启动液压泵,观察液压缸的运动情况。
3. 测量液压泵的流量:将流量计连接到液压泵的出口处,记录流量计的读数。
通过改变液压泵的转速,测量不同工况下的流量。
4. 测量液压系统的压力:将压力表连接到液压系统的关键部位,记录压力表的读数。
通过改变液压泵的转速和液压缸的负载,测量不同工况下的压力。
5. 数据分析:根据实验数据,绘制流量-转速曲线和压力-负载曲线,并进行数据分析,探讨液压传动系统的性能特点。
实验结果与讨论:通过实验数据的分析,我们可以得到液压传动系统的流量-转速曲线和压力-负载曲线。
从流量-转速曲线可以看出,随着转速的增加,流量也相应增加,但增速逐渐减小。
这是因为液压泵在高转速下,容积效率逐渐降低,导致流量增加的速度减慢。
而从压力-负载曲线可以看出,随着负载的增加,压力也相应增加,但增加速度逐渐减小。
这是因为液压系统在高负载下,泄漏损失和内部摩擦损失逐渐增加,导致压力增加的速度减慢。
结论:通过本次实验,我们深入了解了液压传动的工作原理和性能特点。
液压传动认知实验报告
液压传动认知实验报告实验目的探究液压传动的工作原理和特点,加深对液压传动的认识。
实验原理液压传动是利用液体介质传递能量的一种传动方式。
在液压传动中,液压源产生油液经过泵送到系统中的执行器,通过液压缸或液压马达等执行器对外做功,将能量传递给被驱动机构,实现机械部件的运动。
实验设备和材料1. 液压泵2. 液压缸3. 液压油4. 压力表5. 运动传动部件实验过程1. 连接液压泵、液压缸和压力表,保证泵能够提供足够的压力,并能够读取压力表的数据。
2. 将液压泵加油,并确保泵已经达到工作要求。
3. 开启液压泵,观察液压缸工作的情况。
4. 调节液压泵的压力,观察液压缸的受力情况,并记录压力表的读数。
5. 更换不同大小的工作台头,观察液压缸的工作情况,并记录压力表的读数。
6. 分析实验数据,并总结液压传动的特点和应用。
实验结果通过实验观察和数据记录,我们可以得到以下结果:1. 液压泵提供的压力越高,液压缸的工作能力越强。
2. 更换较大的工作台头会导致液压缸需要更高的压力才能够产生相同的推力。
实验分析根据实验结果,我们可以得出以下结论:1. 液压传动具有较大的输出力和输出扭矩,可以满足大部分机械系统需要。
2. 液压传动具有良好的动态性能,输出力和输出扭矩的变化能够较快地响应输入信号的变化。
3. 液压传动具有传递能量平稳、无冲击的特点,运行平稳可靠。
4. 液压传动的能源消耗相对较低,节能效果良好。
5. 液压传动应用广泛,在机械制造、冶金、石油等领域具有重要地位。
实验总结通过本次液压传动认知实验,我们更加深入地认识了液压传动的工作原理和特点。
液压传动的优势使其在工程上有着广泛的应用,能够满足各类机械系统的需求,具有重要的实用价值。
同时,我们也认识到液压传动的合理调节和维护对于保证系统正常运行至关重要,需要在实际应用中加以注意。
参考资料- 张立华, 刘庆东. 液压传动与控制[M]. 黄冈: 黄冈师范学院出版社, 2002.- 李云东, 张韶骏. 液压传动及控制[M].北京: 科学出版社, 2006.。

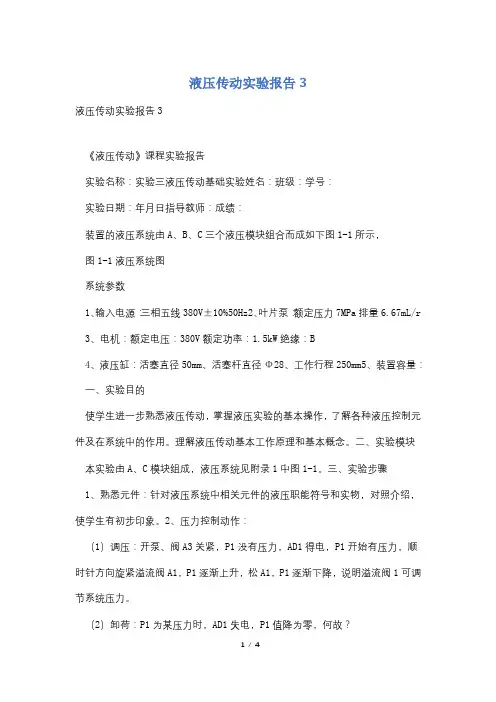

液压传动实验报告3
液压传动实验报告3液压传动实验报告3《液压传动》课程实验报告实验名称:实验三液压传动基础实验姓名:班级:学号:实验日期:年月日指导教师:成绩:装置的液压系统由A、B、C三个液压模块组合而成如下图1-1所示,图1-1液压系统图系统参数1、输入电源:三相五线380V±10%50Hz2、叶片泵:额定压力7MPa排量6.67mL/r3、电机:额定电压:380V额定功率:1.5kW绝缘:B4、液压缸:活塞直径50mm、活塞杆直径Φ28、工作行程250mm5、装置容量:一、实验目的使学生进一步熟悉液压传动,掌握液压实验的基本操作,了解各种液压控制元件及在系统中的作用。
理解液压传动基本工作原理和基本概念。
二、实验模块本实验由A、C模块组成,液压系统见附录1中图1-1。
三、实验步骤1、熟悉元件:针对液压系统中相关元件的液压职能符号和实物,对照介绍,使学生有初步印象。
2、压力控制动作:(1)调压:开泵、阀A3关紧,P1没有压力,AD1得电,P1开始有压力,顺时针方向旋紧溢流阀A1,P1逐渐上升,松A1,P1逐渐下降,说明溢流阀1可调节系统压力。
(2)卸荷:P1为某压力时,AD1失电,P1值降为零,何故?(3)过载保护(限压):AD1得电,P1上升,旋紧A1,P1显示到5MPa后不再升压。
(安全阀6已调好5MPa)何故?如没有阀6将出现什么情况?(4)压力大小取决于负载大小:调A1到5MPa,旋松A3,P1下降,旋紧A3,P1上升。
(节流阀A3为外负载)3、方向控制:关紧A3,调A1使P1=2MPa。
(1)旋钮旋向”向右”位置(CD9得电),油缸22向右运动,到底后,旋钮旋向“向左”位置(CD8得电),油缸21向左运动到底。
往复几次,中途可旋向“停止”位置,换向阀置于中位(CD8、CD9均失电),油缸停止运动。
说明方向阀能改变油缸运动方向。
(2)负载缸加载(CD13得电),P1=2MPa,调紧阀C6,使缸向右运动,调阀C6使P7上升,直至缸不动(P7=?)。
液压传动实验报告
液压传动实验报告一、实验目的本次实验旨在研究液压传动的工作原理、特性和性能,并对液压传动系统进行实验验证,以提高对液压传动的认识和理解。
二、实验仪器和设备1. 液压传动系统实验装置:包括液压泵、液压缸、液压控制阀、液压储油箱等;2. 传感器:用于测量流量、压力等参数的传感器;3. 数据采集设备:用于采集并记录实验数据;4. 计算机:用于存储和分析实验数据。
三、实验原理及步骤1. 实验原理液压传动是利用液体的流动和压力传递动力的一种传动方式。
通过控制液压系统中流体的流动和压力,实现力的传递和控制。
2. 实验步骤本次实验主要包括以下几个步骤:a. 搭建液压传动系统:根据实验要求,搭建液压传动系统,包括液压泵、液压缸、液压控制阀等。
b. 进行系统检漏:确保液压传动系统的密封性和可靠性,排除系统中可能存在的漏油问题。
c. 测量液压传动系统参数:利用传感器对液压传动系统中的流量、压力等参数进行测量,并记录实验数据。
d. 进行系统性能测试:通过控制液压传动系统中的阀门和泵的工作状态,进行系统性能测试,如力的传递、速度的调节、动力输出等。
e. 分析实验数据:将实验过程中记录的数据进行整理和分析,探讨液压传动系统的特性和性能。
四、实验结果与分析通过实验过程获得的数据可以计算液压传动系统的工作效率、力的传递比例以及系统的响应时间等指标,并与理论值进行比较和分析,从而评估和改进液压传动系统的性能。
五、实验总结本次实验通过实际操作和数据测量,对液压传动系统的工作原理和性能有了更加深入的理解。
同时也发现了液压传动系统中存在的问题和不足之处,并提出了相应的改进建议,以期进一步提高液压传动系统的效率和可靠性。
六、参考文献[1] XX. 液压传动系统原理与设计[M]. 北京:机械工业出版社,20XX.[2] XX. 液压与气动技术[M]. 北京:高等教育出版社,20XX.七、致谢在此,特别感谢实验设备的提供和实验指导老师的辛勤工作,使本次实验得以圆满完成。
最新液压传动实验报告.
最新液压传动实验报告.
在本次实验中,我们对液压传动系统的性能进行了全面的测试和分析。
实验的主要目的是验证液压传动在不同工况下的效率、稳定性以及响
应速度。
实验设备包括一个闭环液压系统,由液压泵、阀门、执行元件(液压缸)、传感器和控制器组成。
实验过程中,我们首先对系统进行了预热,确保液压油温度稳定在预定范围内,以消除温度对实验结果的潜
在影响。
在效率测试方面,我们通过改变液压泵的流量和压力,记录了系统在
不同负载下的输出功率和能耗。
数据显示,在中等负载下,系统达到
了最高的能量转换效率。
我们还观察到,在高负载或低负载极端条件下,效率有所下降。
稳定性测试主要通过突然改变负载和流量来评估系统对干扰的抵抗能力。
实验结果表明,液压系统能够在短时间内适应这些变化,且在大
部分情况下能够快速恢复到稳定状态。
响应速度测试是通过测量系统从一个稳态转换到另一个稳态所需的时
间来完成的。
我们发现,系统的响应速度受到液压缸尺寸、油液粘度
和控制器设定的影响。
通过优化这些参数,可以显著提高系统的动态
响应。
最后,我们还对液压系统的故障诊断和维护进行了研究。
通过分析液
压油的污染程度、系统的压力和温度监测数据,我们能够预测潜在的
故障并及时进行维护,从而延长系统的使用寿命。
综上所述,本次实验报告提供了液压传动系统在不同工况下的性能数据,为液压系统的优化设计和维护提供了科学依据。
未来的工作将集中在进一步降低能耗、提高系统稳定性和响应速度上。
液压传动实训报告
液压传动实训报告摘要本次液压传动实训通过展示液压系统的原理和组件,展示了液压传动的基本操作技能。
在实训中,我们学习了液压传动的基本原理,并完成了一系列实验,如液压分析实验、液压系统调试实验和设备故障诊断实验。
经过实训,我们深入了解了液压传动的特点和应用,提高了实际操作技能。
关键词:液压传动;实训;实验;调试;故障诊断一、实训目的和意义液压传动系统广泛应用于机械加工、建筑、矿山等领域,是工业化生产的重要部分。
通过实验和实训,学生可以深入了解液压传动的特点、性能、原理和应用,对提高学生实际操作技能和实践能力、培养学生实际操作技能和实践能力具有重要意义。
二、实验过程1.实验目标和原理本次实验的目标是通过液压分析与调试,初步了解液压传动系统的组成、原理、功能和特点。
2.实验内容和步骤(1)液压分析实验这个实验的目标是展示液压传动系统的组成和原理。
我们从实验室拿来一个液压传动系统的原件,并观看它的工作原理。
之后,我们组装了一个液压系统,并检查了其各组件是否安装正确。
最后,我们用各种手段来检测液压系统是否在正常工作。
在此过程中,我们了解了液压传动原理中的许多关键因素,如高压溢流阀、低压溢流阀和液压增压器。
(2)液压系统调试实验这个实验的目标是让我们调试并测试液压传动系统的功能。
我们首先注入液压油,然后仔细检查其系统调节、系统压力、系统冷却和系统稳定性。
我们学习了如何使用校对工具检查油压,以确保该系统在正常运行。
我们学习了系统状态指示器的操作过程,并验证了液压传动系统的正常工作。
(3)设备故障诊断实验这个实验的目标是让我们学习如何检测和修复液压传动系统中的故障。
我们首先学习了一些检修基本知识和技能,并学习了如何对液压系统进行故障诊断。
接下来,我们展示了故障机制和检修过程,并演示了识别和排除故障的关键步骤。
最后,我们实际进行了大量的检修和维护操作,并在实践中多次证明了我们的技能和知识。
三、实验效果通过上述实验,我们深入了解了液压传动的特点和应用,掌握了液压传动的基本原理和操作技能,在实际操作技能上得到了提高,提高了对工业化生产的实践能力和应用水平。
液压传动实验报告
液压传动实验报告 Company number:【0089WT-8898YT-W8CCB-BUUT-202108】液压传动实验报告实验课程:液压传动学生姓名:学号:专业班级:实验一液压泵拆装一、实验目的液压元件是液压系统的重要组成部分,通过对液压泵的拆装可加深对泵结构及工作原理的了解。
并能对液压泵的加工及装配工艺有一个初步的认识。
二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件,观察及了解各零件在液压泵中的作用,了解各种液压泵的工作原理,按一定的步骤装配各类液压泵。
四、思考题实验报告作业1.齿轮泵为什么不能输出高压油首先要明白一个原理:压力取决于负载,再次判断你的系统:1.系统空负载2.溢流阀卡死而不能加载3.泵内泄过大,建立不起压力。
齿轮泵由于泄露较大(主要是齿轮泵端面密封长度变短,端面泄露约占齿轮总泄露的75%-80%)同时因存在径向不平衡力,所以一般齿轮泵压力不易提高。
2.叶片泵与齿轮泵相比,有何特点叶片泵本身的缺点就是吸油不良好,没有齿轮泵吸油性好。
但是叶片泵压力要比齿轮泵要高,还有比齿轮泵输出的油液平稳,脉动小。
叶片泵对油的要求也要比齿轮泵要高,一般进口的泵都是用机油的。
齿轮泵、叶片泵、最大的区别是结构特点不一样。
齿轮泵的优点结构简单,维护方便,使用寿命长,相对于其余两种泵抗污染能力强。
叶片泵的优点结构紧凑,运动平稳,流量均匀,噪音小。
齿轮泵一般应用于工作条件较恶劣的工程机械、矿山机械、起重运输机械、建筑机械、石油机械、农业机械以及其它压力加工设备中。
叶片泵一本应用于机床设备比较广泛。
实验二液压阀拆装一、实验目的液压元件是液压系统的重要组成部分,通过对液压阀的拆装可加深对阀结构及工作原理的了解。
并能对液压阀的加工及装配工艺有一个初步的认识。
二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件,观察及了解各零件在液压阀中的作用,了解各种液压阀的工作原理,按一定的步骤装配各类液压阀。
液压传动实习报告范本
一、实习背景随着我国工业的快速发展,液压传动技术得到了广泛应用。
为了提高学生对液压传动技术的认识和理解,增强实际操作能力,我们于XX年XX月XX日至XX年XX月XX日在XX液压有限公司进行了液压传动实习。
二、实习目的1. 了解液压传动的基本原理、组成及工作过程;2. 掌握液压元件的识别、安装、调试及故障排除方法;3. 培养学生团队合作精神,提高实际操作能力;4. 增强学生对液压传动技术在工业生产中的应用认识。
三、实习内容1. 液压传动基本原理液压传动是一种利用液体作为工作介质,通过密闭的容积传递能量和运动的方式。
其主要工作原理包括:(1)能量转换:将机械能转换为液体压力能,再将液体压力能转换为机械能;(2)流量控制:通过调节流量,实现对执行元件速度的控制;(3)压力控制:通过调节压力,实现对执行元件输出力的控制;(4)方向控制:通过改变液体流动方向,实现对执行元件运动方向的控制。
2. 液压元件识别与安装液压元件包括动力元件、执行元件、控制元件、辅助元件和工作介质。
实习过程中,我们对以下元件进行了识别和安装:(1)动力元件:液压泵,如齿轮泵、叶片泵等;(2)执行元件:液压缸、液压马达等;(3)控制元件:压力阀、流量阀、方向阀等;(4)辅助元件:油箱、油管、滤清器、密封件等;(5)工作介质:液压油。
3. 液压系统调试与故障排除实习过程中,我们对液压系统进行了调试和故障排除。
具体内容包括:(1)液压系统调试:根据设计要求,对液压系统进行参数调整,确保系统正常运行;(2)故障排除:分析液压系统故障原因,采取相应措施进行排除。
4. 液压传动技术在工业生产中的应用液压传动技术在工业生产中具有广泛的应用,如:(1)工程机械:挖掘机、推土机、装载机等;(2)汽车制造:制动系统、转向系统等;(3)航空航天:飞机起落架、液压伺服系统等;(4)机床设备:数控机床、加工中心等。
四、实习收获1. 通过实习,我们对液压传动的基本原理、组成及工作过程有了更深入的了解;2. 掌握了液压元件的识别、安装、调试及故障排除方法;3. 增强了团队合作精神,提高了实际操作能力;4. 认识到液压传动技术在工业生产中的重要作用。
液压传动性能实验报告
液压传动性能实验报告1. 引言液压传动作为一种广泛应用于机械领域的动力传输方式,具有传动效率高、功率密度大、动力平稳等优点,因此被广泛应用于工业生产和机械设备中。
为了研究液压传动的性能特点,本次实验通过搭建液压传动系统进行测试和分析,以便更好地了解液压传动的工作原理和性能参数。
2. 实验目的1. 了解液压传动系统的基本组成和工作原理;2. 测试和分析液压传动系统的性能参数,包括传动效率、传动比、动力平衡等;3. 掌握液压传动系统的调试和优化方法。
3. 实验装置和方法3.1 实验装置本实验所使用的液压传动系统由以下几个主要部分组成:- 液压能源:液压泵、油箱、压力调节阀等;- 液压执行元件:液压缸、液压马达等;- 控制装置:方向控制阀、流量控制阀等;- 测量仪器:压力表、流量计等。
3.2 实验方法1. 按照实验要求搭建液压传动系统;2. 调试系统,确保各个部分的正常工作;3. 测试液压传动系统在不同工况下的性能参数,并记录数据;4. 对实验结果进行分析,计算传动效率、传动比等指标;5. 对液压传动系统进行调试和优化,寻找最佳工作状态。
4. 实验结果和分析4.1 传动效率测试在实验过程中,我们通过测量液压泵的输入功率和液压执行元件的输出功率,计算液压传动系统的传动效率。
根据实验数据计算得到的平均传动效率为80%。
4.2 传动比测试通过测量液压泵和液压执行元件的转速,并根据液压传动系统的工作原理计算得到传动比。
根据实验数据计算得到的传动比为10:1。
4.3 动力平衡测试在实验过程中,我们对液压传动系统的压力进行了测量,以验证系统内部的动力平衡情况。
实验结果显示,液压传动系统在各个工况下都能够保持压力平衡,工作稳定可靠。
5. 结论通过本次液压传动性能实验,我们得出以下结论:1. 液压传动系统的传动效率较高,平均传动效率为80%;2. 液压传动系统的传动比较大,适用于大功率传输;3. 液压传动系统具有良好的动力平衡性能。
液压传动实验报告
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,通系电1,力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配,机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2,下卷而高总且中体可资配保料置障试时2卷,32调需3各控要类试在管验最路;大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷,下安要与全加过,强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中;中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整,理核或高对者中定对资值某料,些试审异卷核常弯与高扁校中度对资固图料定纸试盒,卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置,接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资,,料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气,敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术,技线以来术槽及避、系免管统不架启必等动要多方高项案中方;资式对料,整试为套卷解启突决动然高过停中程机语中。文高因电中此气资,课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试,且技合进术理行,利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。:对对在于于分调差线试动盒过保处程护,中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技,,术应作是采为指用调发金试电属人机隔员一板,变进需压行要器隔在组开事在处前发理掌生;握内同图部一纸故线资障槽料时内、,设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷,试切线验除缆报从敷告而设与采完相用毕关高,技中要术资进资料行料试检,卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。
液压传动实习报告书
一、实习目的通过本次液压传动实习,使学生掌握液压传动的基本原理、组成及工作过程,了解液压元件的结构、性能和选用方法,提高学生对液压系统的分析和设计能力,培养学生的实际操作技能和工程实践能力。
二、实习时间2023年X月X日至2023年X月X日三、实习地点XX液压传动实验室四、实习内容1. 液压传动基本原理及组成(1)液压传动原理:液压传动是利用液体作为工作介质,通过密封容积的变化来实现能量的传递和转换。
(2)液压传动组成:液压系统主要由动力元件、执行元件、控制元件、辅助元件和工作介质组成。
2. 液压元件的结构、性能及选用方法(1)液压泵:液压泵是液压系统的动力源,具有将机械能转换为液压能的作用。
本次实习主要学习了齿轮泵、叶片泵和柱塞泵的结构、性能及选用方法。
(2)液压马达:液压马达是液压系统中的执行元件,将液压能转换为机械能。
本次实习主要学习了液压马达的结构、性能及选用方法。
(3)液压缸:液压缸是液压系统中的执行元件,将液压能转换为直线运动。
本次实习主要学习了液压缸的结构、性能及选用方法。
(4)液压控制阀:液压控制阀是液压系统中的控制元件,用于控制液压系统的压力、流量和方向。
本次实习主要学习了溢流阀、减压阀、节流阀、换向阀等液压控制阀的结构、性能及选用方法。
3. 液压系统故障分析及排除通过对液压系统故障现象的分析,找出故障原因,并提出排除故障的方法。
4. 液压系统设计与仿真(1)液压系统设计:根据实际应用需求,设计液压系统,包括确定液压元件的参数、绘制液压系统原理图等。
(2)液压系统仿真:利用液压仿真软件对设计的液压系统进行仿真,验证系统性能,优化设计。
五、实习过程及收获1. 实习过程(1)认真听讲,积极参与课堂讨论,理解液压传动的基本原理及组成。
(2)动手操作,熟练掌握液压元件的拆装、调试和维修技能。
(3)分析液压系统故障,找出故障原因,并提出排除故障的方法。
(4)设计液压系统,利用液压仿真软件对系统进行仿真,验证系统性能。
液压传动实验报告
液压传动实验报告实验一:多液压回路原理实验一、实验目的与试验要求:实验目的:本实验主要介绍四种基本液压回路,包括:调压及卸荷回路、减压回路、顺序动作回路和差动快速回路。
要求通过实验了解基本回路在在液压系统中主要起到的一些辅助作用,掌握各种基本回路的构成和特定功能。
实验要求:1、掌握调压及卸荷回路、减压回路、顺序动作回路和差动快速回路四种回路的构成和所使用液压元件;2、重点理解溢流阀、减压阀、顺序阀等液压元件在回路中所起的关键作用及其工作条件;3、了解液压缸在差动连接和非差动连接时运动速度的差异,并对差动连接的临界条件加深认识;4、初步掌握液压回路设计的基本方法和思路。
二、实验仪器多液压回路教学实验台三、实验内容与步骤(一)调压及卸荷回路1、液压原理图:如图1所示。
回路组成元件:定量泵1、溢流阀5、三位四通换向阀22、远程控制阀9.2、回路功能及实验步骤(1)回路功能:调压及卸荷可以完成调压、卸荷及远程调压功能;(2)实验步骤:①回路采用带远程控制器Y1型溢流阀,用以完成调整系统压力(泵出口压力)的作用,在系统压力大于调压压力时,溢流阀可起到卸荷保护作用.②当换向阀22的1ZT通电时,溢流阀5的远程控制接通远程控制阀9后,系统压力P1可由远程控制阀9调节;③换向阀22在中位时,1ZT、2ZT都断电,溢流阀5控制P1压力;④切换转换开关后,2ZT通电,控制油口接油箱,溢流阀5动作,泵在零压下卸荷。
3、实验目的及要点问题(1)实验目的:了解调压、远程控制、卸荷回路的组成及各元件在系统中的作用,在实验中观察调压及卸荷回路如何实现调压、远程调压和卸荷功能。
(2)要点问题:①当远程控制口接通调压阀9时,系统的最大压力取决于哪个阀?取决于调压阀9阀9的调节范围为什么小于阀5的调定压力?只有这样才能使系统的调定压力由调压阀9决定②当远程控制阀接通时,油液如何回到油箱?油液通过调压阀9流回油箱卸荷时又是什么情况?卸荷时2ZT得电,油液通过右位直接流回油箱③这路调压回路有什么优点?可以通过调压阀9远程控制(二)调压回路1、液压原理图:如图2所示。
液压传动实习报告范本
液压传动实习报告实习时间:xxxx年xx月xx日至xxxx年xx月xx日实习单位:xxxx液压传动实验室实习生:xxxx指导老师:xxxx一、实习目的通过本次液压传动实习,使我对液压传动系统的工作原理、组成及应用有了更深入的了解,提高我的实践操作能力,培养我严谨的科学态度和良好的职业道德。
二、实习内容1. 了解液压传动系统的基本原理、特点及应用范围。
2. 熟悉液压传动系统的组成部分,包括液压泵、液压缸、控制阀、液压油等。
3. 学习液压传动系统的设计、安装、调试和维护方法。
4. 掌握液压传动系统的故障诊断和排除技巧。
5. 深入了解液压传动技术在工程机械、自动化等领域中的应用。
三、实习过程在实习过程中,我按照指导老师的安排,逐步完成了以下内容:1. 学习液压传动系统的的基本原理、特点及应用范围,通过阅读相关资料和教材,掌握了液压传动系统的工作原理和主要性能参数。
2. 熟悉液压传动系统的组成部分,通过观察实验室的液压设备,了解了液压泵、液压缸、控制阀等元件的结构和功能。
3. 参与液压传动系统的设计、安装和调试工作,学会了使用液压工具和仪器,掌握了液压系统的基本操作方法。
4. 学习液压传动系统的故障诊断和排除技巧,通过观察和分析实验室设备的故障现象,了解了故障产生的原因和解决方法。
5. 深入了解液压传动技术在工程机械、自动化等领域中的应用,通过参观实验室和相关设备,了解了液压技术在实际工程中的应用和前景。
四、实习收获通过本次实习,我对液压传动系统的工作原理、组成及应用有了更深入的了解,提高了我的实践操作能力。
同时,我也培养了自己严谨的科学态度和良好的职业道德。
此外,我还学会了如何查找和分析液压系统的故障,为今后的工作打下了坚实的基础。
五、实习总结本次液压传动实习让我受益匪浅,不仅提高了我的专业技能,还培养了我的团队合作意识和解决问题的能力。
在实习过程中,我严格遵守实验室纪律,认真完成指导老师布置的任务,与同学们积极交流,共同学习进步。
液压传动实训报告
液压传动实训报告引言在现代工业中,液压传动系统起着至关重要的作用。
液压传动系统通过液体的压力和流动来传递力量和控制机械运动,广泛应用于工厂机械、建筑设备以及汽车等领域。
本次实训旨在通过实际操作和实验验证,深入了解液压传动的原理和应用。
实验一:液压元件的功能和特点在第一次实验中,我们对液压元件的功能和特点进行了深入研究。
我们通过分析液压泵、液压缸、液压阀和管路等组成部分的原理和作用,更好地理解了液压传动系统的运作过程。
液压泵是液压传动系统的动力源,通过驱动油液流动,提供有效的输出能力。
我们通过观察泵的结构和工作原理,了解了其不同类型和适用领域。
例如,齿轮泵适用于高压低流量的工况,而柱塞泵则适用于高压高流量的工况。
液压缸是液压传动系统中将液压能转化为机械能的关键元件。
通过将液压能转化为直线运动,液压缸可以驱动各种机械装置的运动。
我们通过实际操作液压缸,感受了它强大的推力和动力输出能力。
液压阀是控制油液流动的关键元件,它可以控制油液的流量和方向。
我们通过观察不同类型的液压阀,如单向阀、换向阀、流量控制阀等,了解了它们的工作原理和应用场景。
液压阀具有高精度、可靠性强等特点,可以灵活地控制各种机械装置的运动。
实验二:液压传动系统的参数测量和调节在第二次实验中,我们对液压传动系统的参数测量和调节进行了探索。
我们通过使用压力传感器、流量计等测量设备,实时监测参数的变化,并进行调整和优化。
我们首先测量了液压系统中的压力变化。
通过连接压力传感器,我们可以实时获得液压系统中的压力数值。
我们发现,液压泵的输出压力和液压缸的工作压力是相互关联的,合适的压力调节可以确保液压系统的正常运作。
接下来,我们测量了液压流量的变化。
通过连接流量计,我们可以实时监测液压系统中的流量变化。
我们了解到,液压泵的输出流量和液压缸的工作速度密切相关。
通过合理调节阀门或改变泵的转速,我们可以实现对液压流量的控制。
实验三:液压传动系统的故障诊断与排除在第三次实验中,我们学习了液压传动系统的故障诊断和排除方法。
液压传动实验报告
引言概述:液压传动作为一种传动方式,具有结构简单、效率高、运动平稳等优点,在机械工程领域得到广泛应用。
本文是液压传动实验报告的第二部分,将进一步探讨液压传动的相关内容。
首先介绍了液压传动的基本原理以及其在工业领域中的应用,其次分析了液压元件的结构和工作原理。
接着探讨了液压系统的工作特点以及常见故障的排查和解决方法。
最后对实验结果进行总结和分析,以期为液压传动的研究和应用提供参考。
正文内容:一、液压传动的基本原理和应用1. 液压传动的基本原理液压传动是通过液压油的流动来传递力量和控制运动的一种方式。
其基本原理是利用液体的不可压缩性和流体传递压力的特性,通过控制液体的流动来实现力的传递和运动的控制。
2. 液压传动在工业领域的应用液压传动广泛应用于机械冲压、挖掘机械、车辆制动系统、船舶起重设备等领域。
其应用的主要优点包括结构简单、体积小、工作可靠性高、运动平稳等,并且能够实现大的力矩传递和连续变速。
二、液压元件的结构和工作原理1. 液压泵的结构和工作原理液压泵是液压传动系统中最核心的元件之一,其主要功能是提供液压系统所需的压力油。
液压泵的结构主要包括泵体、泵轴、叶轮等部件,其工作原理是通过泵体内部的叶轮旋转产生压力差,将液体吸入泵体内并从出口处排出。
2. 液压阀的结构和工作原理液压阀是液压传动系统中控制流体流动和压力的关键元件,在液压系统中起着开关、调节和限制流量的作用。
液压阀的结构主要包括阀体、阀芯等部件,其工作原理是通过阀芯的运动来控制阀口的开闭,从而实现对液体流动的控制。
三、液压系统的工作特点和故障排查1. 液压系统的工作特点液压系统的工作特点包括高效、响应迅速、力矩大等。
其优点在于可实现力量的变换和传递,并且能够通过控制阀实现运动的平稳调节。
同时,液压系统需要密封性良好,以防止泄漏和损耗。
2. 液压系统常见故障的排查和解决方法液压系统常见故障包括压力不稳定、流量异常、泄漏等。
在排除故障时,可以通过检查液压油的温度、流量、压力等参数,以及检查液压元件的工作状态,找出故障原因并进行相应的修复和调整。
液压传动系统实实验报告
实验一节流调速回路性能实验
实验日期:指导老师实验指导老师得分
(一)实验内容
1、进油节流调速回路和回油节流调速回路实验原理图
2、进油节流调速回路速度负载特性实验数据
3、回油节流调速回路速度负载特性实验数据
(二)思考题
1、采用节流阀的进油路节流调速回路,当节流阀的通流面积变化时,它的速度负载特性如
何变化?
2、比较采用节流阀进、回油路节流调速回路的速度负载特性有何不同?
实验二双泵有级调速回路性能实验
实验日期:指导老师实验指导老师得分
(一)实验内容
1、双泵有级调速回路实验原理图
(二)思考题
1、何谓容积调速?试画出容积调速回路的特性曲线,并说明其特点和应用场合?。
液压传动设计实验报告
液压传动设计实验报告1. 了解液压传动系统的基本原理和组成部分;2. 掌握液压传动系统的性能参数测量方法和分析思路;3. 掌握液压元件的使用方法和操作技巧;4. 提高实际操作能力和问题解决能力。
实验原理:液压传动系统由液压泵、液压阀、液压缸和液压管路等组成,通过液体的压力传递运动和力量。
液压泵将机械功转化为液压能,通过液压管路将液压能传递给液压阀,液压阀控制液压能的分配和流速,进一步传递给液压缸。
液压缸中的液压能被转换为机械能,完成工作任务。
实验装置:液压传动实验台、电子测力仪、数字压力表、液位计、转速计、温度计等实验设备。
实验步骤:1. 打开液压传动实验台的电源,确保各设备工作正常;2. 检查液压传动系统的密封性和泄漏情况,确保液体不泄漏;3. 测量液压泵的出口压力和流量,并记录数据;4. 测量液压阀的流量和阀口开度,并记录数据;5. 测量液压缸的压力和行程,并记录数据;6. 测量液压系统运行过程中的温度变化,并记录数据;7. 根据实验数据,计算液压传动系统的效率、功率和效益;8. 对实验结果进行分析和总结。
实验结果分析:通过实验数据的测量和计算,我们可以得到液压传动系统的性能参数,如压力、流量、效率等。
根据实验结果,我们可以评估液压传动系统的运行状态,找出系统中存在的问题,并采取相应的措施进行修复和改进。
结论:通过本次实验,我们对液压传动系统的基本原理和组成部分有了更深入的了解,掌握了液压传动系统的性能参数测量方法和分析思路,提高了实际操作能力和问题解决能力。
实验结果表明,液压传动系统在正常工作条件下能够稳定运行,并能够满足工作任务的要求。
但在实际使用过程中,还需注意系统的密封性和泄漏情况,及时进行维护和保养,以保证系统的长期稳定运行。
液压传动实验报告
湖南现代物流职业技术学院项目实训报告书实训项目 液压传动认识安装及调试姓 名 学 号 院 系物流工程系专 业自动化指导教师※※※※※※※※※※※※※※※2015级学《液压与气压传动》项目实训2015年 3 月 13 日注意事项1因实验元器件结构和用材的特殊性,在实验的过程中务必注意稳拿轻放防止碰撞;在回路实验过程中确认安装稳妥无误后才能进行加压实验。
2做实验之前必须熟悉元器件的工作原理和动作的条件,掌握快速组合的方法,绝对禁止强行拆卸,不能强行旋扭各种元件的手柄,以免造成人为损坏。
⒊实验中的行程开关为感应式,开关头部距离感应金属约4mm之内即可感应信号。
5严禁带负载启动(要将溢流阀旋松),以免造成安全事故。
⒌学生做实验时,系统压力不得超过额定压力1MPa。
⒍学生做实验之前一定要了解本实验系统的操作规程,在实验老师的指导下进行,切勿盲目进行实验。
⒎学生实验过程中,发现回路中任何一处有问题时,应立即切断泵站电源,并向指导老师汇报情况,只有当回路释压后才能重新进行实验。
⒏实验完毕后,要清理好元器件,注意搞好元器件的保养和实验台的清洁。
一、液压传动认识实验1实验目的(一)理解液压系统的基本组成。
(二)理解液压系统基本元器件的功能。
(三)理解液压传动的基本形式。
2实验要求由实验教师对以简单液压传动系统的结构、工作原理及性能结合实物、剖开的实物、各种阀模型及示教板等进行讲解,充分理解掌握课堂内容和如下内容。
要求同学掌握的内容:理解一般液压系统中传动介质的特点及选用原则;理解一般液压系统中能量转化装置及执行元件的特点;理解液压传动中方向控制、流量控制、压力控制的基本元件及特点理解组合机床的工作原理;理解液压缸压力是如何建立的,缸的运动方向如何控制的。
3实验内容组合机床工作台液压传动系统为例说明其组成。
液压泵3由电动机驱动旋转,从油箱1中吸油,经过滤器2后被液压泵吸入并输出给系统。
当换向阀6阀芯处于图1.2(a)所示位置时,压力油经流量控制阀5、换向阀6和管道进入液压缸7的左腔,推动活塞向右运动。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
液压传动与控制实验指导书2018.9实验一液压流体力学实验实验二液压传动基础实验实验三液压系统节流调速和差动回路实验实验一液压流体力学实验液压流体力学实验实验设备:实验台参数:潜水泵:型号HQB-2500;最大扬程:2.5m;最大流量:2000L/h;额定功率:55W;电源:单相~220V。
恒压水箱:长×宽×高=280×420×400;实验管A:管径Φ14,长约1.2 (m),沿程损失计算长度L=0.85 (m);雷诺数实验水位:H=250~280(可调);实验管B:小管内径Φ13.6,大管内径Φ20.2,轴线高度差140,总长约1.2 (m);伯努利方程实验水位:H=370(可调);实验台总尺寸:长×宽×高=1730×540×1470。
实验管道中液流循环如下(见图1) :⑴.实验台由泵7供水到恒压水箱22,水箱内液体分别由实验管A(雷诺实验)和实验管B(伯努利方程实验)流入辅助水箱14,再返回到供水水箱8中循环使用。
⑵.雷诺实验:颜色水容器1的颜色水径调节阀2调节,进入实验管A,随A管内的流动水一起运动,显示有色的流线;经节流阀9流出的微染色水,在辅助水箱14中与消色剂储器注入的消色剂混合,使有色水变清。
⑶.实验中基准水平面的选取。
用本实验装置做以上各项实验时,其基准水平面一律选择为工作台面板的上平面。
⑷.本实验指导书中各项实验所涉及的运算,均采用国际单位制。
1 雷诺实验雷诺数是区别流体流动状态的无量纲数。
对圆管流动,其下临界雷诺数Re为2300 ~c2320。
小于该临界雷诺数的流体为层流流动状态,大于该临界雷诺数则为紊流流动状态。
工程上,在计算流体流动损失时,不同的Re范围,采用不同的计算公式。
因此观察流体流动的流态,测定临界雷诺数,是《流体力学》课程实验的重要内容。
(一)、实验目的要求:①.观察层流、紊流的流态及其转换特性;②.测定临界雷诺数,掌握圆管流态判别准则;③.学习雷诺数用无量纲参数进行实验研究的方法,并了解其实用意义。
(二)、实验装置:本实验装置 (见图1)所示:实验时选用实验管A ,将测压针头⒃、⒅向管外侧拉出,使针头与管内壁平齐,使其不 致影响管内流体的流动状态。
逐渐打开进水节流阀37,排除管路及整个装置中的空气(实验管B 必须停止测试,关闭节流阀31),调节旁路节流阀11,使实验时恒压水箱始终保持微溢流状态,以提高A 管进口前水体稳定度。
颜色水(红色)经导入管4,注入实验管A ,调节微调器3,逐渐开启A 管节流阀9,使颜色水流线形态清晰可见,观察颜色水线的状态变化(稳定直线,稳定略弯曲,直线摆动,直线抖动,断续,完全散开等)。
视辅助水箱内颜色是否变红,加入适量消色剂。
(三)、实验原理:(本实验中,管内流体为循环水)dRe υ=νυ平均流速 (m/s) 2Q d 4υ=π (m/s) , Q 用容积法测量。
d:管道内径 d=0.014 (m); ν:运动粘度 4220.0177510 (m /s)10.0337t 0.000221 t-ν⨯++= (或查表)t:水温: 0C 。
(四)、实验方法与步骤:⑴.观察两种流态:开泵,使恒压水箱充水至溢流水位,溢流水位调节至约0.25(m),颜色水容器水位高约0.54 (m) 。
待稳定后,微微开启节流阀9,并注入颜色水于实验管A 内,使颜色水线呈一条直线。
通过颜色水质点的运动观察管内水流的层流流态;然后逐渐开大节流阀9,观察颜色水直线的变化,记录层流转变为紊流的水力特征。
待管中出现完全紊流后,再逐步关小节流阀,观察由紊流转变为层流的水力特征。
(微调器3也应根据节流阀9的开度大小相应调大或调小) 。
⑵.测定下临界雷诺数:①将节流阀9打开,使管中呈完全紊流,再逐步关小节流阀使流量减小。
当流量调节到使颜色水在全管刚呈现出一条稳定直线时,即为下临界状态;②待管中出现临界状态时,用容积法测出流量;③测记恒压水箱内水温计读数(以备计算水的运动粘度ν);④根据所测流量,计算出管中的平均流速,并根据所测的实验水温求出水的运动粘度,代入公式c c dRe υ=ν,求出下临界雷诺数c Re ,并与公认值(2320)比较。
若偏离过大,需重测,重测次数不少于3次;⑤重测步骤与上述(1)~(4)的操作相同,根据重测数据再次计算c Re 值,直到c Re 的值在2000~2300之间。
注意事项:a 每调节阀门一次,均需等待稳定几分钟; b 关小阀门过程中,只许渐小,不许开大;c 随出水流量减小,应适当调小进水节流阀37的开度(右旋),以减小溢流量引发的扰动。
(3).测定上临界雷诺数 (上临界雷诺数无实际意义,仅掌握测定方法)。
逐渐开启节流阀9,使管中水流由层流过渡到紊流,当颜色水线刚开始散开时,即为上临界状态。
测量此时管中的流量,计算管中的平均流速。
并根据恒压水箱水温表的读数计算水的运动粘度,由公式c c d Re 'υ'=ν求出上临界雷诺数。
测定上临界雷诺数1~2次。
(五)、实验成果及要求⑴.记录有关实验装置参数,测记有关实验数据:管径d=0.014 (m),水温t= (C 0); 运动粘度 420.017751010.0337t 0.000221t-ν=⨯++ (s m /2)。
(注:也可查表) ⑵.整理、记录实验数据,填写下述实验用表:注:测定上、下临界雷诺数时,应在表中备注栏内注明‘上临界’或‘下临界’字样。
2 不可压缩流体恒定流动总流伯努利方程实验液体流动时的机械能,以位能、压力能和动能三种形式出现,这三种形式的能量可以互相转换,在无流动能量损失的理想情况下,它们三者总和是一定的。
伯努利方程表明了流动液体的能量守恒定律。
对不可压缩流体恒定流动的理想情况,总流伯努利方程可表示为:2211122212p P z z C g 2g g 2gαυαυ++=++=ρρ (C 为常数)对实际液体要考虑流动时水头损失,此时方程变为:2211122212f12p p z z h g 2g g 2g-αυαυ++=+++ρρ2f1h -为1、2两个过流断面间单位重量流体的水头损失。
在国际单位制中,上述各量的单位为:z 1、z 2 (m) ;1p 、2p (Pa) ; 3 (kg /m )ρ ; g 2(m/s ) ; 1υ、2υ (m / s ) ; f12h - (m) ;12 αα、(动能修正系数,无量纲)(一)、实验目的要求1.验证流体恒定流动时的总流伯努利方程; 2.进一步掌握有压管流中,流动液体能量转换特性;3.掌握流速、流量、压强等动水力学水流要素的实际量测技能。
(二)、实验装置(见图1)本实验选用实验管B 完成此项实验。
B 管管壁上共开有16个测压针头插孔: ⑴~⒁、⒂、⒄。
其中⑴~⒁与测压架上的相应测压管相连;⒂用于毕托管测速实验;⒄用于演示弯头处急变流的压强分布。
此外测压架上的○16、○18两根测压管用于A 管测沿程阻力系数λ。
(三)、实验原理实际流体在做稳定管流时的总流伯努利方程为:2211122212f12p p z z h g 2g g 2g-αυαυ++=+++ρρf12h -表示所选定的两个过流断面之间的单位重量流体的水头损失。
选测压点⑴~⒁,从相应各测压管的水面读数测得pz g+ρ值,并分别计算各测点速度水头22g αυ,并将各过流断面处的p z g +ρ与22gαυ相加,据此,可在管流轴线图上方绘制出测压管水头线P-P 和总水头线E-E (见图2-1)。
(四)、实验方法和步骤:⑴.选择实验管B 上的⑴~⒁十四个过流断面,每个过流断面对应有一根测压管。
⑵.开启水泵。
使恒压水箱溢流杯溢流,关闭节流阀31后,检查所有测压管水面是否平齐(以工作台面为基准)。
如不平,则应仔细检查,找出故障原因(连通管受阻、漏气、有气泡) ,并加以排除,直至所有测压管水面平齐。
⑶.打开节流阀31,观察测压管○1~○14的水位变化趋势,观察流量增大或减小时测压管水位如何变化。
⑷.当节流阀31的开度固定后,记测各测压管液位高度(即pz g+ρ的值),同时测量出实验管B 中的流量。
⑸.测记恒压水箱实验水温(以备计算ν用)。
⑹.改变流量再做一次。
(五)、实验结果,数据整理(1).装置常数:细圆管内径d 细=0.0136(m),粗圆管内径d 粗=0.0202(m );圆管材质为有机玻璃管;管内壁绝对粗糙度0.001mm)∆=(,细管相对粗糙度0.0010.000074d 13.6∆==细,粗管相对粗糙度0.0010.0000495d 20.2∆==粗。
(2).记录有关常数实验管B 各测点水平方向间的距离 (mm)小管内径 Φ0.0136 (m),大管内径 Φ0.0202 (m),测点⑶喉管内径Φ0.01(m)。
(3).量测各测点的(pz g+ρ)值,并记录于表2-1: (4).计算各测压点速度水头22gαυ和总水头2p z g 2g αυ++ρ,将计算值记入表2-1: 上式中各测点的α值(动能修正系数)可参考附表根据雷诺数Re 的范围确定。
(5).绘制两次不同流量时的测压管水头线P-P 和总水头线E-E (见图2-1)。
附表: 水力光滑管紊流速度分布规律及动能修正系数雷诺数Re4×103 2.3×104 1.1×105 1.1×106最大速度与平均速度之比maxυυ1.26 1.24 1.22 1.17 动能修正系数α1.11 1.07 1.06 1.03。
