液压悬置性能与结构调整的关系..
动力总成液压悬置元件的结构与动力学分析
中后对 Ξ 求导并求其极值点, 发现 kd 除在 Ξ= 0 的
最低点处其值等于 km 外, 一般随着 Ξ 的增加而增
加。当 Ξ 增大到一定值后, kd 趋近于 km + ke。此外,
当 Ξ 处于低值时, 小振幅情况下 kd 小于大振幅情
况下的 k d , 但当 Ξ 处于高值时, 情况正好相反, 小
振幅时的 k d 大于大振幅时的 kd 。对于角损失 Υ,
简言之, 理想的发动机悬置元件应在低频范围 有较大的动刚度和阻尼, 而在高频范围有低的动刚 度。 传统的橡胶悬置无法满足这样的要求, 70 年代 末出现的各种液压悬置元件则由于其显著的非线性 特征可以满足上述要求。 2 液压悬置动力学特性原理
各种液压悬置按其结构特点可分为简单节流孔 式、惯性通道式和惯性通道—解耦膜式等类别。为较
片的自由振动使上腔液体压力变化很小, 亦即 k e 接 近于零, 动刚度主要由 km 决定; 当悬置处于低频大 幅度振动时, 膜片大部分时间处于限位状态, 流体主 要通过惯性通道衰减能量, 这便是非解耦状态。图 4
图 2 动刚度变化特征
图 4 惯性通道—解耦膜式液压悬置力学模型
为了进一步降低惯性通道式液压悬置在高频段
的动刚度, 人们在上腔下部设置了一个解耦膜。该膜
片刚度很小, 其上下运动受到档板的限制, 仅能在小
振幅下自由运动。当悬置处于高频小幅度振动时, 膜
图 3 损失角变化特征
3 惯性通道—解耦膜式液压悬置的特点和构造 上述简单节流孔式液压悬置低频大振幅时的阻
(10)
式中: Κ—— 与通道壁面粗糙度有关的沿程阻尼系
数;
l —— 通道长度;
d ——水力直径。
对于具有惯性通道的液压悬置, 式 (4) kR 和 C 3 中的质量 m 不可忽略。观察式 (4) 可以看到, 当 Ξ→

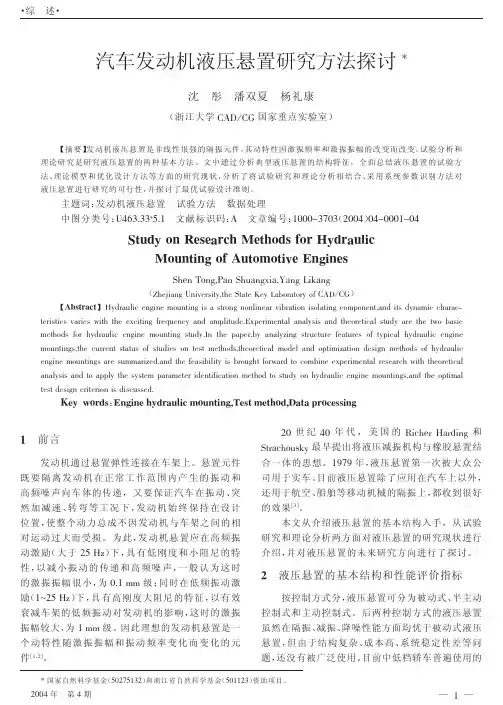

汽车发动机液压悬置研究方法探讨
短 >6*;? 等人将惯性通道和解耦膜简化成长、 两个阻尼孔。他们考虑溜流态和惯性通道内液体振 荡的影响，利用 $’@A=AB 和 4’49&:9= 等人的隔振器 中非线性阻尼孔阻尼特性［2,］ 的研究成果， 在动力学 方程中加入与液体振荡流动有关的无单位系数。他 们研究的重点是两个孔的直径和长度对悬置系统共 振频率的影响。 研究表明， 通过合理选择悬置惯性通 道和解耦膜的几何参数，可以使悬置的性能满足特
Байду номын сангаас
。
（/"!2/0,! ） 和浙江省自然科学基金 （/"00!, ） 资助项目。 $ 国家自然科学基金
!""# 年
第#期
— 0 —
・ 综
述 ・ 度定义为传递复刚度的模。两种定义方法的实质相 同， 只是最终计算的动刚度的幅值有差别。 早期的被动式液压悬置在上下液室之间只有小
是被动式液压悬置。 孔连接，靠液体流过小孔的节流阻尼来衰减发动机 振动，其大阻尼特性在低频振动时可以控制发动机 的位移， 但高频时会恶化隔振效果。 后来开发的悬置 增加了解耦膜结构，阻尼孔演变成了环形和螺旋型 的惯性通道， 解耦膜的加入很好地解决了悬置在高、 低频理想特性之间的矛盾，大幅度降低了高频振动 传递率。新的发展趋势是在上液室中加入节流盘结 构， 试验分析表明， 节流盘的加入使悬置在更宽的频 带内具有良好的隔振特性 。但对节流盘的理论分
［2#］ 体湍流的影响 。
是他们的试验方法不能准确测量上、下液室收缩时 的体积刚度，因为此时液室内的压力低于外界大气 压， 导致少量气体进入上液室， 同时原先溶入液体中 的少量气体也会因液室中压力的降低而渗出，从而 直接影响测量精度。他们用预先假设液腔内有

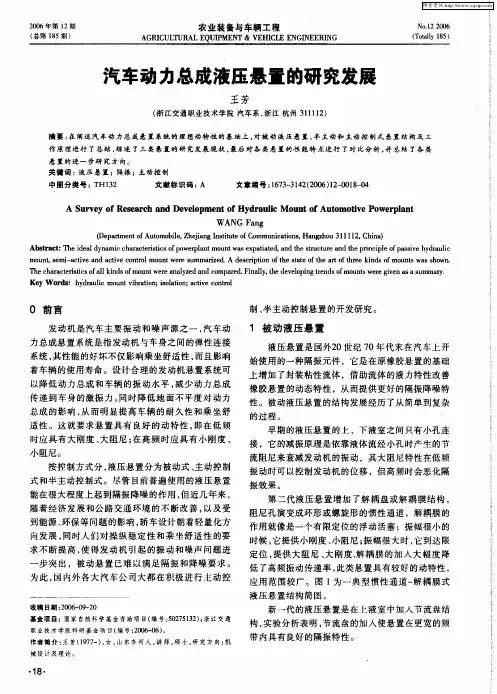

汽车动力总成液压悬置的研究发展
制、 半主动控制悬置的开发研究。
１ 被 动 液 压 悬 置
液 压悬 置是 国外 ２ 纪 ７ ０世 ０年 代末 在 汽 车上 开 始使 用 的一种 隔振 元件 ，它是 在 原橡胶 悬置 的基础
力总成悬置系统是指发动机与车身之间的弹性连接
系统 ， 性能 的好 坏不 仅影 响乘 坐舒 适性 ， 其 而且 影响 着 车辆 的使 用寿命 。设 计合 理 的发 动机悬 置系 统可 以降低 动 力 总成 和 车辆 的振 动水 平 ， 少 动力 总成 减 传 递 到车 身 的激 振力 ， 时降 低 地 面不 平 度对 动力 同 总成 的影 响 ， 而 明显 提 高车 辆 的 耐久 性 和乘 坐 舒 从 适 性 。这 就 要求悬 置具 有 良好 的动 特性 ， 即在 低 频 时应具 有 大 刚度 、 阻尼 ； 高频 时 应具 有 小 刚 度 、 大 在
小 阻尼 。 按 控制 方式 分 ， 压悬 置分 为被 动式 、 液 主动 控制
上增加了封装粘性流体 ，借助流体的液力特性改善 橡胶悬置的动态特性 ，从而提供更好的隔振降噪特
性 。被 动液压 悬置 的结 构发展 经 历 了从 简单 到复 杂
的过程 。
早 期 的液 压悬 置 的上 、下液 室之 间只有 小孔连
接 ，它 的减振 原理 是依 靠液体 流 经小孔 时产 生 的节 流 阻尼 来衰减 发 动机 的振动 ，其 大阻 尼特性 在低频 振 动时 可 以控 制发 动机 的位 移 ，但高 频时会 恶化 隔
振 效果 。
式 和半 主动控 制式 。尽 管 目前普 遍 使用 的液压 悬置
能在很大程度上起到隔振降噪的作用， 但近几年来 ，
维普资讯
动力总成悬置系统优化设计与匹配---基本理论
目录
一、悬置系统的典型结构及基本理论 二、悬置系统的主要布置方式 三、悬置系统的设计原则 四、悬置系统对汽车N&V特性的影响 五、悬置系统的设计流程和计算方法 六、悬置系统的匹配样车要求及N&V匹配方法
一、悬置系统的基本理论及典型结构
1、悬置的定义：装配在动力总成与车身（架）之间起支撑连接作用并使二者间 的力的传递产生衰减的弹性减振元件。
动力总成的完全解耦布置
动力总成的部分解耦布置
四、悬置系统的设计原则
撞击中心理论：
撞击中心理论主要用于选择前后悬置的位置。当动力总成视为 刚体，前后悬置如果处于互为撞击中心的位置上时，当一个悬置受 到干扰时或冲击时，另一个悬置上的响应为零。
扭轴理论：
当发动机的主惯性轴偏离曲轴轴线 一定角度, 在发动机激振力矩作用下, 发动机体将绕某一固定的“扭轴”作 白由振动。这时悬置布置应围绕“扭 轴”布置更为合理。
2、悬置系统（悬置+发动机+变矩器+变速箱）典型结构
3、各种类型悬置结构
一、悬置系统的基本理论及典型结构
悬置的结构型式日趋复杂。主要分为：橡胶悬置、液压悬置、 半主动/主动悬置。
橡胶悬置：结构简单，成型容易、成本低廉，被大量的使用在各型 车辆。缺点：存在高频硬化现象。下面为橡胶悬置常见结构：
压缩式
一、悬置系统的基本理论及典型结构
悬置系统六自由度力学方程的建立（势能）
一、悬置系统的基本理论及典型结构
悬置系统六自由度力学方程的建立（势能）
一、悬置系统的基本理论及典型结构
悬置系统六自由度力学方程的建立（耗散能）
一、悬置系统的基本理论及典型结构
拖拉机液压悬挂机构ppt课件
（三）位置调节(图c)
位置调节则由提升器的位调节手柄或油缸限位卡箍来控制农具与 拖拉机之间的相对位置，以保证农具在选定的耕深下工作。
a.高度调 节
悬
挂
农
具
b.力调节
的
耕
深
调
节
c.位调节
方 式
三、液压系统的类型
（一）分置式液压系统 油泵、油缸、分配器和油箱分别安装在拖拉机的不同位置上，
相互间用油管连接。 （典型应用有:东方红—802、铁牛55C／600L）
拖拉机液压悬挂装置
第一节 液压悬挂装置的功用和类型 第二节 分置式液压系统 第三节 半分置式液压系统 第四节 整体式液压系统 第五节 液压悬挂装置的使用与维护
第一节 液压悬挂装置的功用与类 型
液压悬挂系统是利用液体压力提升并维 持农具处于各种不同位置的悬挂装置，一般 还可以输出液压功率。悬挂式连接还可以改 变拖拉机的受力状态，有利于改善拖拉机的 牵引性能。目前，液压悬挂系统已成为拖拉 机不可缺少的组成部分。
a.分置式 b.半分置式 c.整体式
1.油缸 2.分配器 3.油泵 4.油箱 5.提升器 6.油泵
第二节 分置式液压系统
一、液压泵(CB-46型液压泵）
1.组成：主要由壳体、端盖、主动齿轮、从动齿轮、前后浮动 轴套、卸荷片、大小密封圈等组成(图)。
发动机液压悬置异响的正向设计方法研究
发动机液压悬置异响的正向设计方法研究作者：宁闽来源：《时代汽车》2020年第19期摘要：发动机和底盘的链接和液压悬置是一个强非线性隔振元件，它可以在不同的振动频率和振动幅值在不同的刚度和阻尼，因此，这种发动机液压悬置隔振效果远优于传统的悬挂装置。
文中通过分析典型液压悬置的结构特征，获得了装置受冲击力时解耦膜的拍击特性，进而详细分析了液压装置异响的原因和特性，基于此确立了液压悬置异响的正向设计方法，并针对此方法做了详细研究和分析。
关键词：液压悬置异响正向设计方法Research on Forward Design Method of Abnormal Sound of Engine Hydraulic MountNing minAbstract：The link and hydraulic mount of the engine and the chassis is a strong nonlinear vibration isolation element， which can be at different vibration frequencies and vibration amplitudes at different stiffness and damping. Therefore， this engine hydraulic mount has a far greater vibration isolation effect better than traditional suspension devices. By analyzing the structural characteristics of typical hydraulic mounts， the flapping characteristics of the decoupling membrane when the device is subjected to impact force are obtained， and the causes and characteristics of the abnormal noise of the hydraulic device are analyzed in detail. Based on this， the correction of the abnormal noise of the hydraulic mount is established， and detailed research and analysis for this method is conducted.Key words：hydraulic mount， abnormal noise， forward design method1 引言隨着社会发展、科技兴起，汽车逐步进入大众生活，给大众生活带来便利的同时也逐步发现一些问题。
液压悬置性能与结构调整的关系
惯性通道的长度
• 惯性通道的长度即流道的长度，用L1表示。 • 下图是惯性通道与液压特性之间的关系。
4/10/2021 16
惯性通道的长度
4/10/2021 17
• 由上图可见，当惯性通道的长度增加时，动刚度、滞后角均增加，滞后 角出现峰值时的频率下降。对比上两图可见，惯性通道的长度对液阻悬 置性能的影响与横截面积对液阻悬置性能影响的规律是相反的。
4/10/2021 3
9 螺栓 8 支臂 7 限位块 6 液腔 5 橡胶衬
套 4 液压衬
套 3 铝芯子 2 骨架 1 支架
典型液压悬置产品
梯形液压悬置（惯性通道—解耦膜式）
4/10/2021 4
12 上液腔 10 底座 9 皮碗 8 流道盖
板 7 解耦片 6 上流道
板 5 骨架 4 主簧 3 支臂 2 骨架 1 上支架
时的频率。
• 由于这3中方案改进会引起其他变化，所以实际上很少予以采用。
其他因素与液压特性之间的关系
4/10/2021 19
• 除了上述几种结构与液压特性之间的关系，实际中还可以采用其他方式改 善产品液压特性。
• 1.皮碗倒吸。 皮碗倒吸通过在组装产品时，预压主簧来实现，预压越多，倒吸越厉害。
从下图是皮碗倒吸程度与液压特性之间的关系，
K*(N/mm) Phase Angle(Deg)
600
90
80
500
70
400
60
50
300
40
200
30
20
100
10
0
0
10
20
30
40
50
0
0
10 Freq20uency(H30z)
液压悬置性能及结构特点
梯形液压悬置
• 梯形液压悬置性能特点
• 优点：
– 1、阻尼角峰值频率的调整比较容易，解耦效果比 较容易实现；
– 2、能够承受较大的纵向冲击载荷； – 3、容易在零件上搭载其他附件（如膨胀箱）； – 4、能够在较小的Y向空间条件下实现零件布局；
• 液压衬套
Hydraulic Torque Link
零件结构特点：由橡胶主簧+外管+尼龙插片组成，橡胶主簧+ 外管构成两个流道及两个液压腔，从而得到一定的液压特性， 中间加尼龙插片控制零件的动态特性。
另：由于零件无解耦膜，所以零件所表现的液压特性均为流 道特性。
250
45
K* (N/mm) Phase (deg)
状态1：IDLE
上液室的液体直接从流道 板的入口通过阀杆进入皮 碗腔，悬置液压特性不作 体现，动刚度低，隔振性 能良好。
K* (N/mm) Phase (deg)
500
6
400
5
4 300
3 200
2
100
1
0
0
0
10
20
30
40
50
Axial Frequency (Hz)
状态2：ON ROAD
0 0
PP=1.0mm
50 40 30 20 10 0 10 20 30 40 50 (mm)
DYNAMIC STIFFNESS
LOSS ANGLE
K* (N/mm) Phase (deg)
高频、小振幅（普通液压悬置）
600 550 500 450 400 350 300 250 200 150 100
汽车新技术第7章 发动机液压悬置
图７-２１ 形状记忆金属式主动悬置
谢谢观看！
(6)悬置失效时应考虑充足的保护措施。
7.2 发动机悬置的功能和基本要求 理想的动特性要求： (1)悬置具有较大静刚度，以支、高动刚度特性，以衰减汽车起动、制动、
换挡以及急加速、减速等过程中因发动机输出转矩波动引起的动力总成低频振 动。 (3)在7 ~12Hz范围内具有较大阻尼，以迅速衰减因路面激励引起的动力总
7.3 液压悬置结构和工作原理
图７-５ 静刚度示意图
7.3 液压悬置结构和工作原理
图７-６ 解耦式液压悬置的动特性曲线
7.4 液压悬置的发展方向
被动式液压悬置元件的研究主要集中在三个方面： (1)合理地设计橡胶主簧的结构和形状，以改善橡胶主簧内部的应力分布， 提高其疲劳寿命，或者获得合理的刚度特性组合(垂向刚度、体积刚度）。 (2)研究具有不同结构的液压悬置的动刚度和阻尼的频率特性，并研究结 构参数对其动特性的影响规律。 (3)针对不同车型和具有不同转速特性的发动机，以力传递率或位移传递
图７-１６ 压电式主动悬置
7.4 液压悬置的发展方向
(３)电致伸缩式主动悬置
电致伸缩作动器与压电作动器的原理相似，所不同的是电致伸缩材料的 特性是伸长的位移与施加的电压平方成正比，且电致伸缩材料几乎没用电致伸缩材料，结构如图７-１７ 所示。
会受到相应的吸引力或排斥力。常见的作动器有螺线管作动器和音圈作动器。
图７-１２ 两种类型的电磁作动器
7.4 液压悬置的发展方向
图7-１３ 电磁式主动悬置剖视图
图７-１４ 主动悬置控制系统
图７-１５ 奥迪Ｓ８ 电磁式主动悬置
7.4 液压悬置的发展方向 (２)压电式主动悬置 压电式作动器是利用压电材料的逆压电效压，通过施加外部电场，将电 能转换成机械能的装置。压电作动器的突出优点是反应时间短，响应速度快， 频响可达几千赫兹或更高，驱动效率高，控制精度高，可在微米级或更低，可 以与压电传感器做成一体。
汽车新技术第7章 发动机液压悬置
7.1 概述 7.2 发动机悬置的功能和基本要求
7.3 液压悬置结构和工作原理
7.4 液压悬置的发展方向
7.1 概述
发动机悬置：即是指连接发动机与车架间的支撑块（体）。 汽车的舒适性（即NVH性）是汽车，特别是轿车的主要性能指标。引起 汽车振动的振源主要有两个：一是汽车行驶时的路面随机激励；二是发动机工 作时的振动激励。
7.3 液压悬置结构和工作原理
图７-５ 静刚度示意图
7.3 液压悬置结构和工作原理
图７-６ 解耦式液压悬置的动特性曲线
7.4 液压悬置的发展方向
被动式液压悬置元件的研究主要集中在三个方面： (1)合理地设计橡胶主簧的结构和形状，以改善橡胶主簧内部的应力分布， 提高其疲劳寿命，或者获得合理的刚度特性组合(垂向刚度、体积刚度）。 (2)研究具有不同结构的液压悬置的动刚度和阻尼的频率特性，并研究结 构参数对其动特性的影响规律。 (3)针对不同车型和具有不同转速特性的发动机，以力传递率或位移传递
成低频振动。
(4)悬置应在25Hz附近具有较低的动刚度，以衰减怠速振动。 (5)悬置在高频范围内（>50Hz)，具有小阻尼、低动刚度特性，以降低振 动传递率，衰减高频噪声，提高降噪效果。 (6)能够适应发动机舱的环境，造价合理。 从上述要求看到，对发动机悬置的要求很复杂，有些要求之间互相矛盾。 传统橡胶悬置是无法满足这一要求的，液压悬置较好地满足了这一要求。
7.3 液压悬置结构和工作原理
工作原理： 当液压悬置受到低频、大振幅的激励时，如果橡胶主簧被压缩，上腔体积 减小，压力升高，迫使液体流经惯性通道被压入下腔;如果橡胶主簧被拉伸，上
腔体积增大，压力减小，下腔内液体流经惯性通道被吸入上腔。这样，液体经
惯性通道在上、下腔之间往复流动。当液体流经惯性通道时，惯性通道内液柱 惯性很大，在惯性通道的出、入口处为克服惯性通道内液柱的惯性损失了大量 的能量，称之为“惯性能量损失”。它使得液压悬置能很好地耗散振动能量，
发动机液压悬置解读
6
2 发动机液压悬置的结构
液压悬置按控制方式可以分为被动悬置、 半主动悬置和主动悬置三种。半主动悬置和 主动悬置虽然在隔振降噪性能方面要优于被 动悬置，但由于它们的结构比较复杂、成本 较高、系统稳定性较差等问题，而使得它们 没有被广泛使用。现在的汽车上使用最广泛 的还是被动式液压悬置。
早期的液压悬置内部被分为上、下两个液室，两 液室之间通过一个简单的阻尼孔或者螺旋型的惯性 通道连通，如图1所示。
为了改善液压悬置高频时的隔振性能可以在两液 室之间加入解耦膜，这就是目前应用非常广泛的惯 性通道-解耦膜式液压悬置，如图2所示。
图1
无解耦膜的液压悬置图
图2
惯性通道-解耦膜式液压悬置图
液压悬置是由许多部件组成的复杂装置, 目前经济型轿车使用最 多的液压悬置是惯性通道- 解耦盘液压悬置。这种类型的液压悬置 可能在具体的元件形式和液体介质等方面略有差别, 但基本结构和 功能都一致, 典型的液压悬置结构如图3所示。
图3 液压悬置结构示意图 1. 联结螺栓 2. 金属骨架 3. 橡胶主簧 4. 限位支撑 5. 金属外罩 6. 惯性通道入口 7. 惯性通道上半部 8. 惯性通道 9. 解耦盘 10.下腔室底膜 11. 底座 12. 定位销 13. 联结螺栓 14. 气孔 15. 惯性通道下半部分
3 发动机液压悬置的原理
我国对发动机液压悬置的应用始于20世 纪90年代，1991年液压悬置随一汽Audi轿 车引进而进入我国，随后国内各大汽车厂 和研究院所不断引进新车型，并开展相关 研究，研究成果较好的有吉林工业大学、 清华大学和长春汽车研究所等单位，但没 实现国产化。
4.2 液压悬置的研究现状
研究单位 从事悬置研究的单位很多，国外的既有如美国通用公 司、日本三菱公司，德国奔驰、大众公司等著名汽车生 产商，也有如德国 Freudenberg 公司这样专门从事汽车 悬置系统设计和悬置元件开发的公司，还有如美国俄亥 俄州大学、西北大学、北达科他州大学等专业科研单位。 国内从事悬置研究的单位主要有一汽、二汽神龙汽车、 吉林工大和清华大学等。相比之下国外开展液压悬置研 究的时间较长，对悬置的减振机理和动特性的研究比较 深入，研究的重点以悬置的设计创新为主。国内的研究 起步比较晚，重点主要以消化吸收国外同类轿车的悬置 系统布置方式和研究现有悬置产品的动特性为主。
自行式载重车液压悬挂机构分析
配套应用自行式载重车液压悬挂机构分析周爱斌扬州市伏尔坎机械制造有限公司，江苏扬州，225200摘要：液压悬挂是自行式载重车辆采用的一种通用的驱动承载机构，针对液压悬挂机构进行受力状态计算，并结合计算结果进行悬挂机构强度校核，确定机构的安全性，为悬挂机构的优化设计提供参考。
关键词：液压悬挂；自行式载重车；强度校核中图分类号：U463收稿日期：2023-03-02DOI：10.19999/ki.1004-0226.2023.06.0181前言自行式载重车是一种运输大型货物的常用重载运输车，多用于港口码头货物装卸以及超重超大型物件的运输。
该车可由多个轴线拼接而成，根据载荷不同实现多轴线拼接以实现超重、超大型运输。
液压悬挂作为自行式重载车的支撑驱动机构，可实现液压悬挂自驱动和车身平台高度调节，以满足装载需求［1］。
悬挂机构的性能决定了运输的稳定性和安全性。
本文针对液压悬挂机构承载质量大，以及受力工况负载的特点，进行受力分析和强度校核，确保液压悬挂机构的安全可靠，并对悬挂机构的进一步优化设计提供参考依据。
2液压悬挂机构组成自行式载重车采用液压独立悬挂系统，每个轴线上有两个液压悬挂机构，每个液压悬挂是一个独立的支撑驱动单元［2］。
如图1所示，液压悬挂主要由悬挂支架、平衡臂、车桥、轮胎以及悬挂油缸组成。
图1液压悬挂机构示意图1.悬挂支架2.悬挂油缸3.平衡臂4.车桥5.轮胎悬挂支架上端安装有单列四点接触球式回转支承，通过回转支承和车身平台连接，自行式载重车载荷以及车身平台自重通过此回转支承传递给液压悬挂机构。
平衡臂、悬挂油缸以及悬挂支架铰接在一起组成了三角形稳定支撑机构，自行式载重车车身的升降由液压悬挂来实现。
悬挂油缸采用柱塞缸结构形式，一端和悬挂支架采用关节轴承连接，一端和平衡臂采用球铰连接。
当悬挂油活塞杆缸伸出时，悬挂支架和平衡臂之间的夹角也随之逐渐增大，车身平台高度随之也逐渐伸高；当悬挂油活塞杆缸缩回时，悬挂支架和平衡臂之间的夹角也随之逐渐减小，车身平台高度随之也逐渐降低。
发动机液压悬置隔振技术
减速等过程中因发动机输出扭矩波动引起的动力总成低 频振动；悬置应在7～12Hz范围内具有较大阻尼，以迅速 衰减因路面、轮胎激励引起的动力总成的低频振动，悬 置应在25Hz附近具有较低的动刚度，以衰减怠速振动， 悬置在高频范围内（>50Hz），具有小阻尼、低动刚度特 性，以降低振动传递率，提高降噪效果。 从上述看到，对发动机悬置的要求很复杂，有些要 求之间互相矛盾。仅传统橡胶悬置是无法满足这一要求 的，液压悬置较好的满足了这一要求。
结构分析
弹性支承部分 液压减振部分 液压悬置的密封
工作原理
当橡胶主簧承受动态载荷上下运动时，产生类似于活塞的泵吸作用。当 液压悬置受到低频、大振幅的激励时，如果橡胶主簧被压缩，上腔体积减小， 压力升高，迫使液体流经惯性通道被压入下腔；如果橡胶主簧被拉伸，上腔 体积增大，压力减小，下腔内液体流经惯性通道被吸入上腔。这样，液体经 惯性通道在上、下腔之间往复流动。当液体流经惯性通道时，惯性通道内液 柱惯性很大，在惯性通道的出、入口处为克服惯性通道内液柱的惯性损失了 大量的能量，称之为 “惯性能量损失”。它使得液压悬置能很好地耗散振 动能量，从而达到衰减振动的目的。 由于橡胶主簧有一定的体积刚度，在压力增加时，会膨胀变形，占用一 部分液体体积；同时，有一小部分液体经解耦通道、补偿孔流入下腔，这两 个旁流对低频大振幅振动时的惯性能量损失有一定的负影响。 在高频小振幅的激励下，惯性通道内液柱的惯性很大，液柱几乎来不及 流动。此时，由于解耦盘在小变形时刚度特别小，解耦通道内的液柱与解耦 盘高速振动，上下腔的压力克服解耦通道内液柱的惯性力而使得液柱具有的 动能在解耦通道的入口和出口处被损失掉了。从而可以降低液压悬置高频动 刚度，消除动态硬化。
液压悬置的静、动特性
解耦盘—惯性 通道式液压悬置如 下图所示。特性实 验是在吉林工业大 学测试中心引进德 国SCHENCK公司 生产的高频电液伺 服激振系统上进行 的。测定了液压悬 置的静刚度、动刚 度和损耗角。试验 温度为15～20°C。
油气悬架的特征及其结构原理分析
’ ! %
吴仁智 & 油气悬架系统动力学建模仿真和试验研究 & 浙江大学博士论文， %### 封士彩 & 工程车辆油气悬架的现状与发展 & 矿山机械， （!% ） %###
何存兴 & 液压传动与气压传动 （第二版） 武汉： 华中科 技大学出版社
通信地址：江苏省徐州市金山桥经济技术开发区工业一区 徐州工程机械研究院液压室 （!!"##$ ） （收稿日期： %##’(#)(!* ）
日本的重型车辆上， 以后逐步推广应用到军用特种 车辆及工程车辆上。目前油气悬架的结构有单气室 油气分离式、 双气室油气分离式和油气混合式等多 种商品化型式。在技术方面， 国外定性定量研究比 较全面， 对于如何进行结构参数的设计以及结构参 数的变化如何影响油气悬架的性能， 应该说都有较 好的研究成果， 但因为这是结构设计的关键， 属于 企业的商业秘密，因此很难看到这方面的相关资 料， 充其量不过是油气悬架的简化数学模型、 仿真 及其仿真结果的试验验证等。 国内在油气悬架技术研究方面起步较晚， 5& 年 代初才引起国内研究人员的关注。 %652 年上海重型 汽车制造厂通过参考美国样机设计的油气悬架应 用到该厂的 19:5& 、 但使用效 19:5/ 矿用自卸车上， 果较差，后来，徐州工程机械集团有限公司 （%66/ 年） 、 湖南浦沅工程机械厂 （%662 年） 先后 从 德 国 利 勃海尔公司引进了 )*"%&/0 、 )*"%&:/ 、 )*"%&0& 全地面起重机，促进了油气悬架技术的推广应用， 有关高校也开展了这方面的研究，如北京理工大 — ! —
图! 起重机前桥的油气悬架原理图
《2024年100t液压动力平板车悬挂系统的设计与仿真研究》范文
《100t液压动力平板车悬挂系统的设计与仿真研究》篇一一、引言随着现代物流和工业运输的快速发展，平板车作为重要的运输工具，其性能和效率直接影响到生产效率和物流成本。
其中，悬挂系统作为平板车的重要组成部分，对于车辆稳定性、舒适性和工作效率等方面起着至关重要的作用。
本文将重点研究100t液压动力平板车悬挂系统的设计与仿真研究，以实现车辆性能的优化和提高。
二、悬挂系统设计的理论基础在悬挂系统的设计中，需要充分考虑其工作原理、力学特性及设计参数。
平板车的悬挂系统一般由液压缸、油泵、管路和支撑等部分组成，其主要工作原理是通过改变油泵的压力，实现车体与车轴的弹性连接。
此外，为了使车辆在不同工况下均能保持良好的工作状态，还需要对悬挂系统的设计参数进行合理的设定和调整。
三、悬挂系统设计方案针对100t液压动力平板车的实际需求，我们提出了以下悬挂系统设计方案：1. 结构设：采用双横臂独立悬挂结构，以提高车辆的稳定性和承载能力。
2. 液压系统设计：选用高性能的液压缸和油泵，以实现快速响应和高压力输出。
3. 控制系统设计：采用先进的电子控制系统，实现悬挂系统的自动调节和故障诊断。
4. 参数优化：根据实际工况和需求，对悬挂系统的设计参数进行优化，以达到最佳的车辆性能。
四、仿真研究为了验证悬挂系统设计方案的可行性和有效性，我们采用了多体动力学仿真软件进行仿真研究。
通过建立车辆模型、悬挂系统模型以及路面模型等，模拟车辆在不同工况下的行驶过程，分析悬挂系统的动态性能和稳定性。
同时，我们还对不同设计参数下的车辆性能进行了对比分析，以确定最佳的设计方案。
五、结果与讨论通过仿真研究，我们得到了以下结果：1. 在不同工况下，采用双横臂独立悬挂结构的平板车具有较好的稳定性和承载能力。
2. 液压系统的高性能设计使得车辆在行驶过程中能够快速响应并保持高压力输出。
3. 电子控制系统的应用使得悬挂系统能够实现自动调节和故障诊断，提高了车辆的安全性和可靠性。
发动机液压悬置
