焊接残余应力自平衡

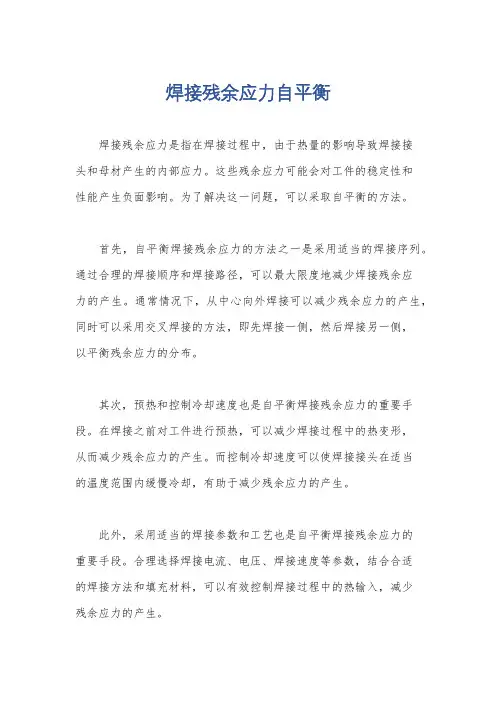

焊接残余应力自平衡
焊接残余应力是指在焊接过程中，由于热量的影响导致焊接接
头和母材产生的内部应力。
这些残余应力可能会对工件的稳定性和
性能产生负面影响。
为了解决这一问题，可以采取自平衡的方法。
首先，自平衡焊接残余应力的方法之一是采用适当的焊接序列。
通过合理的焊接顺序和焊接路径，可以最大限度地减少焊接残余应
力的产生。
通常情况下，从中心向外焊接可以减少残余应力的产生，同时可以采用交叉焊接的方法，即先焊接一侧，然后焊接另一侧，
以平衡残余应力的分布。
其次，预热和控制冷却速度也是自平衡焊接残余应力的重要手段。
在焊接之前对工件进行预热，可以减少焊接过程中的热变形，
从而减少残余应力的产生。
而控制冷却速度可以使焊接接头在适当
的温度范围内缓慢冷却，有助于减少残余应力的产生。
此外，采用适当的焊接参数和工艺也是自平衡焊接残余应力的
重要手段。
合理选择焊接电流、电压、焊接速度等参数，结合合适
的焊接方法和填充材料，可以有效控制焊接过程中的热输入，减少
残余应力的产生。
最后，残余应力自平衡还可以通过后续的热处理和机械处理来实现。
例如，通过热处理方法如退火、时效处理等，可以减轻焊接残余应力；而机械处理方法如冷冲、振动应力消除等，也可以帮助平衡残余应力。
总的来说，自平衡焊接残余应力需要综合考虑焊接序列、预热控制冷却速度、焊接参数和工艺以及后续热处理和机械处理等多种因素，以期达到减少残余应力的目的。
这些方法的选择和实施需要根据具体的焊接材料、结构和要求进行综合分析和评估。
