电子产品通用作业指导书
电子制造作业指导书

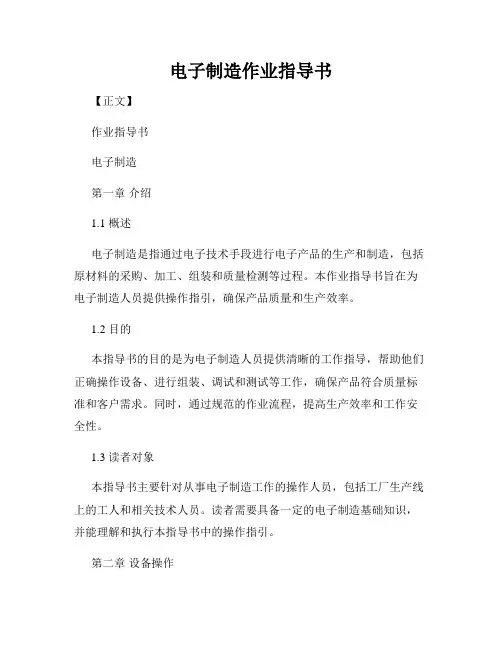

电子制造作业指导书【正文】作业指导书电子制造第一章介绍1.1 概述电子制造是指通过电子技术手段进行电子产品的生产和制造,包括原材料的采购、加工、组装和质量检测等过程。
本作业指导书旨在为电子制造人员提供操作指引,确保产品质量和生产效率。
1.2 目的本指导书的目的是为电子制造人员提供清晰的工作指导,帮助他们正确操作设备、进行组装、调试和测试等工作,确保产品符合质量标准和客户需求。
同时,通过规范的作业流程,提高生产效率和工作安全性。
1.3 读者对象本指导书主要针对从事电子制造工作的操作人员,包括工厂生产线上的工人和相关技术人员。
读者需要具备一定的电子制造基础知识,并能理解和执行本指导书中的操作指引。
第二章设备操作2.1 设备准备在进行电子制造作业前,需确保所使用设备处于正常工作状态。
操作人员应按照设备操作手册进行设备准备工作,包括设备开机、检查仪器仪表、连接电源等步骤。
2.2 设备操作规程2.2.1 加工设备操作根据产品制定的工艺流程,将原材料放入设备,并按照规定的参数进行加工操作。
操作人员应注意设备的安全操作规范,避免发生意外事故。
加工完成后,及时清理设备,并按照规定进行设备维护。
2.2.2 组装设备操作根据产品的组装流程,操作人员需将各个组件按要求进行组装,确保连接的可靠性和正确性。
组装完成后,进行外观检查和功能测试,确保产品质量。
2.2.3 调试设备操作对组装完成的产品进行调试前,操作人员需了解产品的功能和调试流程。
按照产品要求,进行电源接入、信号测试和参数调整等工作。
调试完成后,记录调试结果并进行测试验证。
2.3 安全操作在进行设备操作时,操作人员应遵守以下安全规定:- 穿戴工作服和个人防护装备;- 注意设备的安全操作指引,避免误操作;- 注意使用锋利工具时的安全操作;- 严禁在设备运行时打开设备的保护罩;- 发现设备故障时及时报修。
第三章质量检测3.1 检测准备在进行质量检测之前,操作人员需准备好所需工具和测试设备。
电子产品设计作业指导书
电子产品设计作业指导书一、作业简介本次电子产品设计作业旨在让学生们通过实践,掌握电子产品的设计思路和方法,培养他们的创新意识和动手能力。
学生们需要设计并实现一款具有特定功能的电子产品原型,并撰写相应的设计报告。
二、作业要求1. 选择一个电子产品的应用场景,并明确产品的功能和特点。
2. 进行市场调研和竞品分析,了解目标用户需求和市场现状。
3. 设计产品的硬件结构和电路连接,确定所需元器件和传感器。
4. 利用相应的设计软件绘制产品的外观和尺寸,并输出产品的三维模型。
5. 使用适当的编程语言对产品进行编程,实现功能设计。
6. 制作产品的物理模型或原型,确保其外观和功能的一致性。
7. 针对产品的设计过程和实现结果撰写设计报告,包括市场调研、设计思路、技术选型和展示效果等部分。
三、作业流程1. 确定电子产品的应用场景和功能。
2. 进行市场调研和竞品分析,收集所需信息。
3. 绘制产品的概念草图,确定产品的外观尺寸和连接方式。
4. 设计产品的电路结构,选择合适的元器件和传感器。
5. 使用设计软件绘制产品外观和尺寸,生成三维模型。
6. 编写产品的控制程序,实现功能设计。
7. 制作产品的物理模型或原型。
8. 撰写设计报告,包括市场调研、设计思路、技术选型和展示效果等内容。
四、作业评分标准1. 电子产品的应用场景和功能是否明确,是否符合市场需求。
2. 设计过程是否科学合理,是否考虑到产品的外观、电路和编程等方面。
3. 产品的硬件结构是否合理可行,所选元器件和传感器是否适用。
4. 产品的外观设计是否美观大方,与概念草图和三维模型一致。
5. 产品的功能是否完整,编程是否达到预期效果。
6. 实物模型或原型是否精心制作,外观和功能是否与设计一致。
7. 设计报告是否详尽全面,语言是否通顺流畅,结构是否合理。
8. 学生在设计过程中的创新程度和团队合作能力。
五、注意事项1. 确保作业的独立完成,不得抄袭他人作品。
2. 提前预留足够的时间进行市场调研和竞品分析。
电子产品组装作业指导书(通用版)

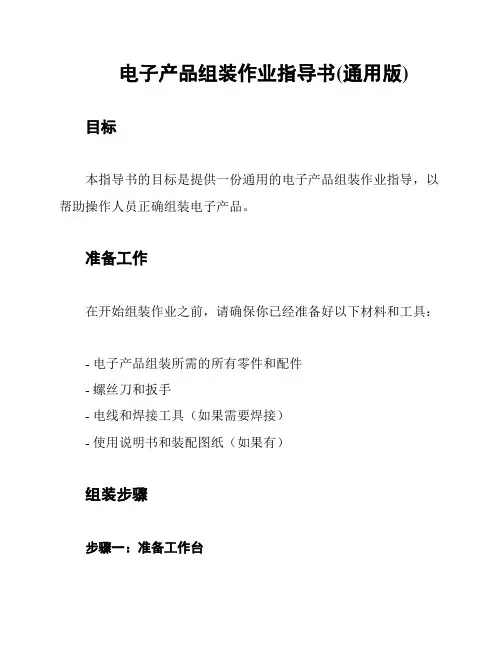

电子产品组装作业指导书(通用版)目标本指导书的目标是提供一份通用的电子产品组装作业指导,以帮助操作人员正确组装电子产品。
准备工作在开始组装作业之前,请确保你已经准备好以下材料和工具:- 电子产品组装所需的所有零件和配件- 螺丝刀和扳手- 电线和焊接工具(如果需要焊接)- 使用说明书和装配图纸(如果有)组装步骤步骤一:准备工作台在开始组装前,请确保你有一个整洁平整的工作台,并保持周围环境的清洁。
步骤二:阅读使用说明书阅读所提供的使用说明书,并确保你理解了每个步骤和相关安全注意事项。
步骤三:组装零件1. 将所需的零件和配件按照使用说明书上的装配图纸进行分类和排序。
2. 按照装配图纸的指示,逐步组装电子产品。
确保每个零件正确连接,并紧固螺丝。
3. 如果需要焊接,请按照使用说明书上的焊接图纸进行操作。
确保焊接点牢固可靠,不出现接触不良或短路情况。
步骤四:检查和调试1. 组装完成后,仔细检查每个连接和螺丝是否牢固,确保没有松动的部件。
2. 根据使用说明书的要求,进行电池安装、电源接通等调试工作。
3. 运行一次产品的自检程序(如果有),确保各个功能正常工作。
安全注意事项在组装电子产品的过程中,请务必遵守以下安全注意事项:- 保持工作区域整洁、干燥,并远离易燃和易爆物品。
- 确保所有电源都已关闭,并在开始组装前拔掉所有电线。
- 注意防止静电干扰,使用防静电手套或使用带地线的工作台。
- 若有必要进行焊接操作,请佩戴适当的防护眼镜和手套,并确保焊接区域通风良好。
- 注意正确使用工具,避免受伤。
总结本作业指导书提供了一份通用的电子产品组装指导,帮助操作人员正确组装电子产品。
在操作过程中请确保遵守安全注意事项,如果有问题请及时查看使用说明书或与相关专业人士联系。
祝你顺利完成组装作业!_注:文档内容仅供参考,请实际操作时以具体使用说明书为准。
_。
电子产品与组件生产作业指导书
电子产品与组件生产作业指导书第1章电子产品生产准备 (4)1.1 生产线的规划与布局 (4)1.1.1 生产线的规划 (4)1.1.2 生产线的布局 (4)1.2 员工培训与技术指导 (4)1.2.1 员工培训 (5)1.2.2 技术指导 (5)1.3 设备调试与维护 (5)1.3.1 设备调试 (5)1.3.2 设备维护 (5)1.4 物料采购与质量控制 (5)1.4.1 物料采购 (6)1.4.2 质量控制 (6)第2章印制电路板(PCB)生产 (6)2.1 PCB设计规范 (6)2.1.1 设计原则 (6)2.1.2 设计要求 (6)2.2 制版工艺流程 (6)2.2.1 制版准备 (7)2.2.2 制版过程 (7)2.3 PCB钻孔与层压 (7)2.3.1 钻孔 (7)2.3.2 层压 (7)2.4 PCB镀覆与焊接 (7)2.4.1 镀覆 (7)2.4.2 焊接 (7)第3章电子组件安装 (8)3.1 组件选型与检验 (8)3.2 自动插件机操作 (8)3.3 手工焊接技术 (8)3.4 组件固定与防震处理 (9)第4章线束与连接器加工 (9)4.1 线束加工工艺 (9)4.1.1 线束加工概述 (9)4.1.2 线束加工流程 (9)4.1.3 操作要点 (10)4.2 连接器选型与安装 (10)4.2.1 连接器选型 (10)4.2.2 连接器安装 (10)4.3 线缆剥皮与端子压接 (10)4.3.1 线缆剥皮 (10)4.4 线束测试与防护 (11)4.4.1 线束测试 (11)4.4.2 线束防护 (11)第5章散热器与风扇安装 (11)5.1 散热器选型与安装 (11)5.1.1 散热器选型 (11)5.1.2 散热器安装 (11)5.2 风扇固定与接线 (11)5.2.1 风扇固定 (12)5.2.2 风扇接线 (12)5.3 散热功能测试与优化 (12)5.3.1 散热功能测试 (12)5.3.2 散热功能优化 (12)5.4 静音设计与应用 (12)5.4.1 静音设计 (12)5.4.2 静音应用 (13)第6章电源适配器生产 (13)6.1 电源适配器设计规范 (13)6.1.1 设计要求 (13)6.1.2 设计原则 (13)6.2 线路板组装与元器件焊接 (13)6.2.1 线路板组装 (13)6.2.2 元器件焊接 (13)6.3 电源测试与老化试验 (14)6.3.1 电源测试 (14)6.3.2 老化试验 (14)6.4 安全认证与防护措施 (14)6.4.1 安全认证 (14)6.4.2 防护措施 (14)第7章产品装配与调试 (14)7.1 装配工艺流程 (14)7.1.1 总体要求 (14)7.1.2 装配流程 (15)7.2 关键部件安装与调试 (15)7.2.1 关键部件安装 (15)7.2.2 关键部件调试 (15)7.3 整机功能测试 (15)7.3.1 测试项目 (15)7.3.2 测试方法与步骤 (16)7.4 故障分析与排除 (16)7.4.1 故障分析 (16)7.4.2 故障排除 (16)第8章产品质量控制与检验 (16)8.1.1 制定质量方针与目标 (16)8.1.2 建立质量管理体系 (16)8.1.3 质量管理组织架构 (16)8.1.4 质量管理培训与教育 (16)8.2 生产过程质量控制 (16)8.2.1 制定过程控制计划 (17)8.2.2 生产过程监控 (17)8.2.3 巡检与抽检 (17)8.2.4 供应商管理 (17)8.3 成品检验与测试 (17)8.3.1 成品检验标准 (17)8.3.2 成品检验流程 (17)8.3.3 成品测试 (17)8.3.4 检验记录与报告 (17)8.4 不良品处理与追溯 (17)8.4.1 不良品判定 (17)8.4.2 不良品隔离与标识 (17)8.4.3 不良品原因分析 (17)8.4.4 不良品追溯与处理 (17)第9章产品包装与物流 (18)9.1 包装设计规范 (18)9.1.1 包装设计原则 (18)9.1.2 包装设计要求 (18)9.2 包装材料选用与工艺 (18)9.2.1 包装材料选用原则 (18)9.2.2 常用包装材料 (18)9.2.3 包装工艺 (18)9.3 产品防护与防震包装 (19)9.3.1 防护包装 (19)9.3.2 防震包装设计 (19)9.4 物流运输与交付 (19)9.4.1 物流运输 (19)9.4.2 交付 (19)第10章售后服务与维修 (19)10.1 售后服务体系建设 (19)10.1.1 确立售后服务目标 (19)10.1.2 售后服务网络布局 (19)10.1.3 售后服务团队建设 (19)10.1.4 售后服务流程优化 (20)10.2 产品维修与技术支持 (20)10.2.1 维修服务标准 (20)10.2.2 技术支持与培训 (20)10.2.3 维修设备与工具 (20)10.3 维修备件管理 (20)10.3.1 备件库存管理 (20)10.3.2 备件质量控制 (20)10.3.3 备件物流配送 (20)10.3.4 备件信息管理 (20)10.4 客户满意度调查与持续改进 (20)10.4.1 客户满意度调查 (20)10.4.2 数据分析与改进措施 (20)10.4.3 持续改进 (20)10.4.4 售后服务监督与考核 (20)第1章电子产品生产准备1.1 生产线的规划与布局生产线规划与布局是电子产品生产的关键环节,关系到生产效率、产品质量及生产成本。
电子产品维修技术作业指导书
电子产品维修技术作业指导书第1章电子产品维修基础 (4)1.1 电子元件识别与检测 (4)1.1.1 电阻器 (4)1.1.2 电容器 (4)1.1.3 电感器 (4)1.1.4 晶体管 (4)1.1.5 集成电路 (4)1.2 常用维修工具与仪器操作 (4)1.2.1 维修工具 (4)1.2.2 仪器操作 (4)1.3 维修流程及注意事项 (5)1.3.1 维修流程 (5)1.3.2 注意事项 (5)第2章拆装与装配技巧 (5)2.1 电子产品拆装方法 (5)2.1.1 准备工具与材料 (5)2.1.2 拆卸顺序 (5)2.1.3 拆卸注意事项 (5)2.2 装配顺序与技巧 (6)2.2.1 装配顺序 (6)2.2.2 装配技巧 (6)2.3 拆装过程中的防静电措施 (6)2.3.1 使用防静电设备 (6)2.3.2 接地处理 (6)2.3.3 避免摩擦 (6)2.3.4 静电敏感器件处理 (6)第3章电路板故障诊断与维修 (6)3.1 电路板外观检查 (6)3.1.1 检查电路板整体外观,确认无明显变形、破损、烧焦等异常现象。
(7)3.1.2 观察电路板上的元器件,检查是否有元器件脱落、变形、变色、漏液等情况。
73.1.3 检查电路板上的连接器、插座等接插件,确认其接触良好,无氧化、腐蚀现象。
(7)3.1.4 使用放大镜等工具,仔细观察电路板上的焊点,检查是否有虚焊、短路、冷焊等焊接问题。
(7)3.2 元器件级故障诊断 (7)3.2.1 使用万用表、示波器等测试仪器,对电路板上的元器件进行在路电阻、电容、电感等参数测试,以判断元器件是否正常。
(7)3.2.2 对可疑元器件进行离线测量,进一步确认其功能是否满足要求。
(7)3.2.3 检查电路板上的半导体器件,如晶体管、集成电路等,通过测量其引脚电压、电流等参数,判断其工作状态。
(7)3.2.4 对于损坏的元器件,根据故障程度进行更换或修复。
产品作业指导书(电子产品生产)
QB/H 海红技术股份标准
QB/H.JS.05.03-2015
技术标准
质量环境职业健康安全两化融合
产品作业指导书
(电子产品生产)
2015-01-01发布2015-01-01实施
海红技术股份发布
海红技术股份
产品作业指导书
(电子产品生产)
依据相关产品标准及公司生产设施编写
2015年1月1日发布 2015年1月1日实施
目录
1 SMT贴装作业指导书 (3)
2插件作业指导书 (5)
3波峰焊接作业指导书 (7)
4手工焊接作业指导书 (8)
5 交流配电监测系统及监测模块检测、老化作业指导书 (10)
6 直流配电监测系统及监测模块检测、老化作业指导书 (12)
SMT贴装作业指导书
一、STM贴装工艺流程
二、STM贴装工艺要求
一、工位操作容
1. 先开气,再开机,检查设备里面有无杂物,做好清洁,确保无误后开机-设备
归零-选择生产程序
2. 程序名称为:在菜单中选择所要生产的程序
3. 每次使用时确认机台程序名称与版本一次,核对上料位臵一次,基板编号与材料。
彩屏通用的作业指导书
彩屏通用的作业指导书标题:彩屏通用的作业指导书引言概述:随着科技的不断发展,彩屏作为一种新型显示技术,被广泛应用于各种电子设备中,如手机、平板电脑、电视等。
彩屏的普及使得我们的生活更加便捷和丰富。
本文将为大家提供一份彩屏通用的作业指导书,帮助大家更好地使用和维护彩屏设备。
一、保持清洁1.1 定期清洁屏幕表面:使用干净的柔软布料轻轻擦拭屏幕表面,去除灰尘和污渍,不要使用含有酒精或强酸碱的清洁剂。
1.2 避免使用尖锐物品划伤屏幕:彩屏属于比较脆弱的部件,避免使用尖锐物品如钥匙等划伤屏幕表面。
1.3 防止液体进入屏幕:避免将液体溅洒在屏幕上,以免造成损坏。
二、避免长时间使用2.1 控制使用时间:长时间使用彩屏设备容易导致眼睛疲劳和视力下降,建议每隔一段时间休息一下。
2.2 调节亮度和对比度:适当调节屏幕的亮度和对比度,避免过亮或过暗的显示效果对眼睛造成伤害。
2.3 避免在弱光环境下使用:在弱光环境下使用彩屏设备会增加眼睛的负担,尽量选择明亮的环境使用。
三、防止静电干扰3.1 避免静电积累:彩屏设备对静电比较敏感,避免在干燥的环境中使用,可以适当增加空气湿度。
3.2 使用防静电器具:在处理彩屏设备时,可以使用防静电手套或防静电垫,减少静电对设备的影响。
3.3 定期清洁设备内部:定期清洁设备内部的灰尘和杂物,避免静电干扰影响设备的正常使用。
四、避免高温和潮湿环境4.1 避免高温环境:彩屏设备对高温比较敏感,避免暴晒在阳光下或放置在高温环境中。
4.2 避免潮湿环境:潮湿环境容易导致设备内部短路或损坏,避免将设备放置在潮湿的地方。
4.3 使用防潮器具:在潮湿的环境中使用彩屏设备时,可以使用防潮器具如防潮袋或防潮盒,保护设备免受潮湿的影响。
五、定期维护和更新5.1 定期更新系统和软件:及时更新彩屏设备的系统和软件,以保持设备的性能和稳定性。
5.2 定期清理内存和垃圾文件:定期清理设备内存和垃圾文件,以提高设备的运行速度和效率。
产品作业指导书电子产品生产
产品作业指导书电子产品生产【产品作业指导书电子产品生产】一、引言产品作业指导书是一份详细说明电子产品生产过程的文档,旨在提供给生产人员参考,确保产品的质量和一致性。
本文将详细介绍电子产品生产的标准格式的产品作业指导书。
二、产品信息1. 产品名称:XYZ电子产品2. 产品型号:ABC1233. 产品描述:XYZ电子产品是一款高性能、多功能的智能设备,具有XXX功能和YYY特点。
三、生产流程1. 原材料准备a. 原材料清单:列出所需原材料的名称、规格、数量等信息。
b. 原材料检验:描述原材料的检验标准和方法,确保原材料符合质量要求。
2. 组件组装a. 组件清单:列出所需组件的名称、规格、数量等信息。
b. 组件组装步骤:详细描述组装过程,包括零部件的安装顺序、紧固力度、焊接要求等。
3. 装配过程a. 装配工序:按照工艺流程,描述装配过程的各个环节。
b. 装配要点:提供装配过程中需要注意的关键要点和技巧。
4. 调试与测试a. 调试步骤:详细描述调试过程,包括电路连接、参数设置、功能测试等。
b. 测试标准:列出各项测试指标和要求,确保产品符合质量标准。
5. 防静电措施a. 防静电要求:描述生产过程中需要遵守的防静电措施,包括穿戴防静电服、使用防静电工具等。
b. 防静电检测:说明防静电设备的使用和检测方法,确保产品不受静电伤害。
6. 终检与包装a. 终检步骤:描述终检过程,包括外观检查、功能测试、质量评估等。
b. 包装要求:说明产品的包装标准和方法,确保产品在运输过程中不受损坏。
四、质量控制1. 检验标准:列出产品各项检验指标和要求,确保产品质量符合标准。
2. 检验方法:描述各项检验的具体方法和步骤,包括外观检查、功能测试、性能评估等。
3. 不良品处理:说明对于不合格品的处理方法,包括修复、返工、报废等。
五、安全注意事项1. 电气安全:描述生产过程中需要遵守的电气安全规范,包括使用绝缘手套、避免电击等。
2. 化学品安全:说明使用化学品的安全要求和注意事项,包括正确储存、防止泄漏等。
PCBA通用标准作业指导书
产品代码
文件编号
生效日期 ****-**-**
版本 A0
14)反白 (翻
文字面
R757
翻 面
文字面(翻白)
NG不允许有翻面现象。(即元件表面印丝帖于
PCB一面,无法识别其品名、规格。) 16)孔
塞:
锡尖
孔塞不良
19)多件:依据BOM和ECN或样板等,不应帖装部品的位置 或PCB上有多余的部品均为多件;
1)焊点的机械强度要足够; 2)焊接可靠,保证导电性能; 3)焊点表面要光滑、清洁;
2、焊接检验工艺: 1)各焊接点焊接时焊点用锡不能过多,否则会出现焊点 过太,焊点雍肿; 2)各焊点焊接要圆滑不能有梭角,倒角及缺口; 3)各焊点焊接必须牢固,不能有裂锡等不良现象; 4)PCB板不能有氧化,脱焊,虚焊,焊盘松脱,铜皮翘起,断路, 短路等不良现象; 5)焊点表面必须有金属光泽,爬锡高度应超过焊点端头的1/2,焊 锡覆面率为80%以上,并且焊点无指纹, 无松香,无冷焊等不良现象;
4、元器件插装的方式: 1)元器件插装后,其标志应向着易于认读的方向,并尽可能从左到右的顺序读出; 2)有极性的元器件极性应严格按照图纸上的要求安装,不能错装; 3) 元器件在PCB板上的插装应分布均匀,排列整齐美观,不允许斜排、立体交叉和重叠排列;不允许一边 高,一边低;也不允许引脚一边长,一边短; 4)PCB板上是卧式的元器件都必须贴平PCB板插上, 立式元件必须垂直贴平插在PCB板,不能有元件插的东 倒西歪及元件没插平等不良现象; 5)三极管及特殊元件可以不用贴平PCB板插上,但必须要有1/2 以上插到PCB板上不能离PCB板很高;
3)短路:
短路/ 连锡/
1、不同位置两焊点或两导脚间连锡、碰脚为不良NG; 2、在不影响外观的前提下,同一线路两焊点可短路。
电子装配作业指导书
电子装配作业指导书一、作业简介本作业指导书旨在为学生提供电子装配作业的指导,帮助学生正确、高效地完成电子装配任务。
本指导书将详细介绍所需材料、工具、步骤以及注意事项,以确保学生能够顺利完成装配工作。
二、所需材料及工具1. 材料:- 电路板- 电子元件(如电阻、电容、电感等)- 连接线2. 工具:- 钳子- 镊子- 手持焊接烙铁- 电烙铁支架- 镀锡剂- 水洗剂- 插座针脚整形器- 手持式电动螺丝刀- 电线剥线钳三、装配步骤1. 准备工作- 根据电路原理图,核对电子元件清单,并确保所需元件齐全。
- 准备工作台,并确保工作环境整洁。
- 将所需工具放置在工作台上,方便使用。
2. 元件安装- 将电路板放置在工作台上,确保正面朝上。
- 根据电路原理图和电子元件清单,选择正确的元件并将其插入对应的位置。
注意检查元件的极性,如电解电容等极性元件的正负极方向。
- 使用钳子和镊子进行安装,确保元件插入牢固且位置准确。
3. 焊接连接- 使用手持焊接烙铁加热,烙铁温度适宜为280℃-320℃。
- 在需要焊接的元件引脚上涂抹适量的镀锡剂,帮助提高焊接质量。
- 使用烙铁逐一焊接元件引脚。
在焊接时,烙铁和元件引脚的接触时间不超过3秒钟,以避免元件热损坏。
- 确保焊接的焊点光亮、饱满,并无冷焊、虚焊等问题。
4. 连接线焊接- 根据电路原理图和电子元件清单,确定需要连接的引脚。
- 在需要连接的引脚上涂抹适量的镀锡剂。
- 使用烙铁逐一焊接连接线。
焊接时应确保连接线与引脚之间紧密贴合,焊点光亮饱满。
5. 检查和测试- 检查焊接点是否牢固,无冷焊、虚焊等问题。
- 使用插座针脚整形器对焊接完成的电子元件进行整形,确保针脚对齐整齐。
- 使用电线剥线钳对需要插入的连接线进行剥线处理,确保裸露出的导线长度适宜。
- 使用手持式电动螺丝刀对需要固定的螺丝进行紧固。
- 使用测试仪器对装配好的电路板进行电气功能测试。
四、注意事项1. 工作环境和工具要保持干燥,以免影响元件和焊接质量。
电子产品检验作业指导书
电子产品检验作业指导书
1. 介绍
本指导书为电子产品检验作业提供了详细的步骤和指导。
通过遵循这些步骤和指导,可确保电子产品的质量控制,并满足相关法规和标准的要求。
2. 准备工作
在进行电子产品检验之前,需要进行以下准备工作:
- 确定需要检验的电子产品的种类和数量。
- 准备相关的法规和标准,以确保检验的准确性和合规性。
- 确保检验设备齐全且处于良好工作状态。
3. 检验步骤
下面是进行电子产品检验的一般步骤:
1. 根据电子产品的种类和数量,选择适当的抽样方法。
2. 根据检验标准,制定检验计划,并确定需要检验的项目和要求。
3. 准备检验设备,并确保其准确性和可靠性。
4. 选择合适的检验场所,并确保其符合检验要求,例如温湿度要求等。
5. 进行电子产品的外观检查,检查产品的外观是否符合要求,并记录任何异常或瑕疵。
6. 进行电子产品的功能测试,测试产品的各项功能是否正常,并记录测试结果。
7. 进行电子产品的性能测试,测试产品的性能指标是否符合要求,并记录测试结果。
8. 对检验结果进行整理和分析,确定产品是否合格。
9. 编写检验报告,包括检验的结果、发现的问题以及建议的改进措施。
4. 参考资料
在进行电子产品检验时,可以参考以下资料:
- 电子产品质量检验法规和标准
- 相关行业组织和机构发布的指南和标准
以上是电子产品检验作业的指导书,希望可以帮助您有效进行电子产品检验工作。
电子产品测试作业指导书
电子产品测试作业指导书一、背景介绍随着科技的进步和人们对电子产品的需求增加,电子产品的质量和性能已经成为人们关注的重点。
为了确保电子产品的质量和性能,进行有效的测试是十分重要的。
本作业指导书旨在提供电子产品测试的指导和方法,以帮助学生掌握相关的测试技能。
二、测试前准备工作1. 确定测试目标:在进行电子产品测试之前,需要明确测试的目标,例如测试产品的功能、性能、可靠性等。
2. 设计测试方案:根据测试目标,制定详细的测试方案,包括测试的方法、流程、测试用例等。
确保测试方案能够全面、准确地评估产品的质量与性能。
3. 搭建测试环境:为了进行有效的测试,需要准备好合适的测试环境,包括测试工具、设备、软件等。
同时,确保测试环境的稳定和可靠性,以避免因环境问题导致测试结果的不准确。
三、测试方法与步骤1. 功能测试:功能测试是评估产品是否符合规格说明、实现产品功能要求的测试。
根据产品的不同,可以采用黑盒测试、白盒测试等不同的测试方法。
a. 黑盒测试:通过测试输入和预期输出,而不考虑产品的内部结构和实现方法。
测试用例可以根据需求规格或用户手册来设计,以覆盖各种功能情况。
b. 白盒测试:测试人员可以了解产品的内部结构和实现方式,根据内部结构设计测试用例。
主要是检查代码的正确性和覆盖率。
2. 性能测试:性能测试是评估产品在特定条件下的运行性能的测试。
主要包括负载测试、压力测试和稳定性测试。
a. 负载测试:通过逐步增加用户并模拟不同的使用场景,评估产品在高负载下的性能表现。
b. 压力测试:通过超过产品设计要求的负载来测试产品的极限性能和鲁棒性。
c. 稳定性测试:在长时间运行的情况下,监测产品是否存在崩溃、内存泄漏等问题,以评估产品的稳定性和可用性。
3. 可靠性测试:可靠性测试是评估产品在特定条件下的可靠性和持久性能的测试。
主要包括故障注入测试和可用性测试。
a. 故障注入测试:通过故意引入各种故障和异常情况,测试产品在异常情况下的处理能力。
SMT通用作业指导书
图 1 卡口 OK
图 2 卡口 NG
物资编码
规格
数量
位置
设备/工具/辅料 Feeder
数量
注意事项
1.当有多种物料需要更换时,先拆一站位飞 达,上料→记录→IPQC 核对完后再拆下 站。
2.Feeder 与盘装 IC 要装载到位。
拟 制:周义兵
审 核:
批 准:
东莞市金众电子有限公司
标准作业指导书
Standard Operation Procedure
焊锡状况(标准参照〈PCB 组装工艺 检验标准〉文件编号:(EN-WI-90)
2、如发现不良作好标识区分,并记录 在《焊点面 FQC 检验日报表》。
3、不良现象参照图样。(OK 代表良 品 NG 代表不良品)。
物资编码
规格
数量
位置
拟 制:周义兵
审 核:
设备/工具/辅料 放大镜
“L”型防静电盒
数量 1
图3
175MM
物资编码
规格
数量 位置
拟 制:周义兵
审 核:
工艺名称 SMT 受控状态
文件编号 IE-WI-89
标准工时
/
IC1
版本
图2
IC2
设备/工具/辅料 防静电胶箱/防静电气泡袋
金众现品标
数量 若干 若干
A2 页 码 第 7 共 7 页
操作说明 1、全检 PCBA 无混机型、漏件(两面)等。
2、合格的 PCBA 装入防静电气泡袋,整齐
若干
注意事项
1、以下两项发生时,应立即反应 IPQC。 A、连续 3 块 PCBA 板出现同样不良时; B、同一不良项每小时超过 5 块 PCBA 时。
电子装配作业指导书
电子装配作业指导书篇一:电子装配作业指导书1插件作业指导书一、生产用具、原材料生产线、元件切脚整形机、镊子、电子元件、线路板、自熄管二、准备工作1、将需整形的元件整形.2、了解新产品插件注意事项,对特殊材料对人员的职能培训. 投料前检查品保检验合格单,产品批号,了解物料的完整性及可靠性.三、操作步骤1、按PCB板标识图及样品整流器,把各元件插入PCB板中,达到样品或要求的规定的成型高度.四、工艺要求: 1、元件的整形、排列位置严格按文件规定要求,不能损伤元器件.2、二极管、三极管、电解电容、电感是有方向性,必须按PCB板上的方向进行插件.3、无极性元件的在插件的过程中,必须保持一致性.元器件不得有错插、漏插现象.5、不同包装的三极管不得混用,发现异常元件及异常外型材料及时反馈组长,由技术部、品保部、物控部决定处理.6、每天下班前清理工作台面,并及时把多余元器件上交组长处理.7、完工后清理设备及岗位.五、注意事项1、后工序员工或检验员发现漏插元器件不能擅自将元器件插入线路板,必须经组长鉴别.2、每批次组长负责与技术部一起制作首板,以后批量制作严格按首板插件标准执行,每批制作前必须经过首检合格后方可批量投入生产.3、杜绝元件插件不到位,漏插、插反,插错,碰脚流入下一道工序.4、注意操作员工双手及操作工具、设备卫生,确保产品清洁浸焊、切脚、波峰焊作业指导书一、生产用具、原材料焊锡炉、排风机、空压机、夹子、刮刀、插好元器件的线路板、助焊剂、锡条、稀释剂、切脚机、斜口钳、波峰焊机.二、准备工作1、按要求打开焊锡炉、波峰焊机的电源开关,将温度设定为255-265度(冬高夏低),加入适当锡条.2、将助焊剂和稀释剂按工艺卡的比例要求调配好,并开起发泡机.3、将切脚机的高度、宽度调节到相应位置,输送带的宽度及平整度与线路板相符,切脚高度为1-1.2mm,将切脚机输送带和切刀电源开关置于ON位置.4、调整好上、下道流水线速度,打开排风设备.5、检查待加工材料批号及相关技术要求,发现问题提前上报组长进行处理. 6、按波峰焊操作规程对整机进行熔锡、预热、清洗、传送调节速度与线路板相应宽度,直到启动灯亮为止.三、操作步骤1、用右手用夹子夹起线路板,并目测每个元器是否达到要求,对不达到要求的用左手进行矫正.2、用夹子夹住插好件的线路板,铜泊面喷少许助焊剂,用刮刀刮去锡炉锡面上的氧化层,将喷好助焊剂的线路板铜泊面浸入锡炉,线路板板材约浸入0.5mm,浸锡时间为2-3秒.3、浸好锡后,手斜向上轻提,并保持平稳,不得抖动,以防虚焊、不饱满.4、5秒后基本凝固时,放入流水线流入下一道工序.5、切脚机开始进行切脚操作,观察线路板是否有翘起或变形.6、切脚高度为1-1.2mm,合格后流入自动波峰焊机7、操作设备使用完毕,关闭电源.四、工艺要求1、助焊剂在线路板焊盘上要喷均匀.2、上锡时线路板的铜板面刚好与锡面接触0.5mm即可,不得有锡尘粘附在线路板上.3、不得时间过长、温度过高引起铜铂起泡现象,锡炉温度为255-265度(冬高夏低),上锡时间2-3秒.4、焊点必须圆滑光亮,线路板必须全部焊盘上锡.5、保证工作台面清洁,对设备定时进行记录.五、注意事项1、焊接不良的线路必须重焊,二次重焊须在冷却后进行.2、操作过程中,不要触碰锡炉,不要让水或油渍物掉入锡炉中,防止烫伤.3、助焊剂、稀释剂均属易燃物品,储存和使用时应远离火源,发泡管应浸泡在助焊剂中,不能暴露在空气中.4、若长期不使用,应回收助焊剂,密闭.发泡管应浸在盛有助焊剂的密闭容器中.5、焊接作业中应保证通风,防止空气污染,作业人员应穿好工作服,戴好口罩.6、链爪清洁储液箱体应经常添加与定期更换,液面高度为槽高的1/2—2/3处,注意调整毛刷与链爪间隙.7、换锡时,注意操作员工安全,避免烫伤.8、经常检验加热处导线,避免老化漏电.9、注意检查锡液面,应不低于缸体顶部20mm.补焊作业指导书一、生产用具、原材料电烙铁、镊子、斜口钳、锥子、支架、切脚好的线路板、焊锡丝、功率表、调压器、测试架、镇流器、毛管二、准备工作1、插上电烙铁电源.2、连接好功率计、调压器、测试架、毛管线路.3、打开功率计电源开关,调节到文件规定电压值.三、操作步骤1、目视法查看元器件平整度,漏插、错插及损伤情况,若发现有批量缺陷,立即向组长汇报.2、斜口钳将切脚高度超过1-1.2mm的管脚剪平.3、检查线路板,用烙铁将虚焊短路、断路、虚焊、错焊、连焊等不良焊点焊好.用锥子将需要开孔的灯丝孔、电源线孔打开.4、对未到位的元器件扶正.5、清洁线路后,将镇流器定位槽对准测试架上的定位针,并用适度力垂直下压镇流器,点亮灯,检测灯电性能,将不符合要求的镇流器挑出.6、将检验合格的镇流器排放整齐的放入周转箱,并清楚填写好标色卡.四、工艺要求1、剪脚后的元件脚长度为1-1.2mm.2、线路板不得有短路、断路、虚焊、少焊、铜箔脱落、堆锡现象.3、元件不得有歪斜现象.4、补焊时采用0.8mm的焊锡丝.5、对过高元件,如工字型电感、电解、三极管焊盘必须补焊到饱满.6、电烙铁在焊盘上停留时间不能太长,在2秒左右,整流器轻拿轻放、不能用电烙铁戳或挑线路板元器件、焊盘,以免损伤器件及板子.7、每测试5000个镇流器更换一支测试灯管,测试前灯管先燃点至少10分钟.8、测试时,功率表输出端必须安全防止,地板使用绝缘材料填起.9、测试回路串联短路灯泡.10、完工后清理好台面工作现场,关闭使用电源.五、注意事项1、补焊烙铁、功率表输出电源测试端注意放置,防止事故发生.2、发现电参数异常时,及时与技术部仪器校对,避免误判. 篇二:装配作业指导书(精典)编制:第1页,共13页编制:第2页,共13页编制:第3页,共13页编制:第4页,共13页编制:第5页,共13页篇三:电子产品工艺作业指导书-装配报告装配报告篇四:电气控制柜组装作业指导书电气控制柜作业指导书顾鸣2013年7月12日一目的:对电气控制柜装配工序及组装接线进行控制,确保工序质量满足规定要求。
