引水洞施工组织设计
引水施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，水资源的需求日益增加。
为了合理利用水资源，提高水资源的利用效率，本项目拟对某地区进行引水施工，以解决该地区水资源短缺问题。
本方案旨在详细阐述引水工程的施工方案，确保工程顺利进行，达到预期目标。
二、工程概况1. 工程名称：某地区引水工程2. 工程地点：某地区3. 工程规模：引水流量XX立方米/秒，总长XX公里4. 工程建设内容：引水隧洞、引水渠道、节制闸、溢洪道、桥涵、施工临时设施等5. 工程建设工期：XX个月6. 工程投资：XX亿元三、施工组织设计1. 施工单位施工单位应具备引水工程施工资质，具有丰富的施工经验，组织结构健全，技术力量雄厚。
2. 施工队伍施工队伍应按照国家有关法律法规和工程需要，配备相应的技术人员、施工人员、管理人员和试验检测人员。
3. 施工组织机构成立项目法人，负责整个工程的组织、协调、监督和管理工作。
项目法人下设施工管理部、工程技术部、质量安全部、物资设备部、财务部等部门。
4. 施工进度计划根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
四、施工方案1. 施工顺序（1）引水隧洞施工（2）引水渠道施工（3）节制闸施工（4）溢洪道施工（5）桥涵施工（6）施工临时设施建设2. 施工方法（1）引水隧洞施工采用新奥法施工，先进行隧道洞身开挖，然后进行支护和衬砌。
（2）引水渠道施工采用明挖法施工，先进行渠道基础处理，然后进行渠道主体结构施工。
（3）节制闸施工采用现浇混凝土结构，先进行闸室基础处理，然后进行闸室、闸门等构件的施工。
（4）溢洪道施工采用现浇混凝土结构，先进行溢洪道基础处理，然后进行溢洪道主体结构施工。
（5）桥涵施工采用现浇混凝土结构，先进行桥涵基础处理，然后进行桥涵主体结构施工。
（6）施工临时设施建设根据工程需要，建设施工道路、施工营地、施工便道、材料堆场等临时设施。
3. 施工技术措施（1）引水隧洞施工1）采用钻爆法进行洞身开挖，确保开挖质量和进度。
矿山引水洞工程施工方案
本工程为某矿山引水洞工程，主要目的是为矿山提供水源。
引水洞全长1000米，洞径4米，设计流量为20m³/s。
引水洞位于山区，地质条件复杂，主要穿越石灰岩地层，洞身围岩等级为Ⅳ类。
二、施工方案1. 施工准备（1）组织机构：成立引水洞工程指挥部，负责工程的全面管理。
下设工程技术部、施工部、质量安全管理部、物资供应部等部门。
（2）人员配置：根据工程规模和施工进度，合理配置各类技术人员和施工人员。
（3）施工设备：配置必要的施工设备，如挖掘机、装载机、运输车辆、混凝土搅拌站、钢筋加工设备等。
2. 施工工艺（1）洞身开挖：采用台阶法开挖，台阶高度为1.5米。
首先进行洞口段开挖，然后分段进行洞身开挖。
在开挖过程中，加强对围岩的监测，确保施工安全。
（2）支护：根据围岩等级和洞径，采用锚杆、钢筋网、喷射混凝土等支护措施。
锚杆长度为3米，间距为1.5米；钢筋网采用φ6@200mm，喷射混凝土厚度为20cm。
（3）排水：采用排水沟和集水井相结合的方式进行排水。
在洞身开挖过程中，及时清理积水，确保洞内干燥。
（4）混凝土衬砌：采用预制混凝土构件进行衬砌，构件尺寸为4米×4米×0.6米。
在安装过程中，确保构件与洞身紧密结合，提高衬砌质量。
3. 施工进度安排（1）前期准备：2个月（2）洞身开挖：4个月（3）支护及排水：2个月（4）混凝土衬砌：2个月（5）竣工验收：1个月总计：11个月4. 质量管理（1）严格遵循国家相关规范和标准，确保施工质量。
（2）对施工过程中出现的质量问题，及时进行整改。
（3）加强施工过程中的质量检测，确保工程质量。
5. 安全管理（1）加强施工安全教育培训，提高施工人员的安全意识。
（2）严格执行施工现场的安全管理制度，确保施工安全。
（3）加强施工现场的安全监测，及时发现和消除安全隐患。
三、结语本矿山引水洞工程施工方案旨在确保工程质量和安全，提高施工效率。
在施工过程中，将严格按照施工方案进行施工，确保工程顺利进行。
引水隧洞施工组织设计
〔2〕钻孔作业方法步骤
①钻眼前，钻工要熟悉炮眼布置图，严格按钻爆实施。
②定人、定位，对周边眼、掏槽眼由经验丰富的钻工司钻。
③严格控制炮眼间距，误差不得大于5cm，方向相互平行，严禁相互交错，硬岩残眼率达80%以上，中硬坚岩达70%以上， 软岩开挖轮廊要圆顺，符合隧道轮廊线尺寸的要求。
〔4〕隧道高压供风
在隧道进出口处，各建高压风站一座分别安装2台30m3/min电动空压机，并配2台12m3/min内燃空压机备用，供给进出口施工用风。
〔5〕隧道内通风三宫两路设置
隧道内采用软质风管悬挂于周边3m高处一侧，进行压入式通风，隧道动力线、照明线分开安装在另一侧的周边3m-4m处，高压水管和高压风管安装在风管同侧周边1m处。隧道底部利用开挖土石方铺就临时施工道路供洞内车辆使用，两侧设置排水自流排水，确保道路平顺、不积水。
5、临时工程
〔1〕施工便道
隧道施工便道宽6m，上铺0.2m泥结碎石路面和工区内已有道路相连形成运输通道，完成隧道施工交通任务。
〔2〕引水隧洞施工用电从已建立的配电房处采用三相四线制架空线引至洞外临时配电柜处，隧道内采用电缆线供电。
〔3〕隧道施工用水
根据现场条件，本隧道施工用水可用采自建泵站抽取导流洞水，采用高位水池供水，确保生产和生活用水。
电站发电引水隧洞实施性
施工组织设计
一、编制依据
依据XX施工图，地质勘探报告，实地观察，有关水利水电工程各项技术标准规程编制而成。
二、工程概况
XX电站发电引水隧洞是该电站的关键性工程，整个发电隧道地质属局部稳定差的Ⅲ类围岩且隧道出口处基岩裸露，表层岩体发生轻微蠕动变形，斜洞施工难度大因此凭多年施工经验及研究决定按新奥法组织施工，隧道工程施工开挖的出碴、进料采用无轨运输方式，实施掘进〔钻、爆、装运〕喷锚砼〔拌、运、锚、喷〕衬砌〔拌运、灌、捣〕等三条机械化作业线。针对本座发电隧洞地质条件差，施工中采用短进尺、弱爆破、少振动、早喷锚、勤量测、早封闭施工技术措施，并根据现场监控量测结果及时修正参数，调整施工方案和指导隧道施工，确保平安到达均衡，高效生产，优质工程、早日竣工。
引水工程施工组织设计
引水工程施工组织设计引水工程施工组织设计一、项目背景本工程将对某地区进行引水工程施工，目的是解决该地区水资源短缺的问题，并为农田灌溉和居民生活提供稳定可靠的水源。
该工程将包括水源地勘察、水源地保护、引水系统设计、水泵站建设等。
二、工程概述1.引水工程范围- 水源地：具体位置/范围，包括地貌、地质环境等特征。
- 引水系统：通过哪些管道或者隧道来引水，包括直径、材质、施工方法等。
- 水泵站：建设水泵站的位置和容量，以及所需的设备和技术要求。
2.施工流程- 勘察阶段：对水源地进行详细勘察，包括地质调查、水质检测等。
- 设计阶段：根据勘察结果进行系统设计，包括引水系统设计、水泵站设计等。
- 施工阶段：根据设计要求进行施工，包括土方开挖、管道敷设、水泵站建设等。
- 调试阶段：对施工完成的引水系统和水泵站进行调试，确保其正常运行。
三、施工组织设计1.组织机构及人员安排- 工程部：负责工程总体协调和管理。
- 技术部：负责工程设计和技术指导。
- 施工队伍：包括各工种的施工人员，如土方工、管道工、电工等。
2.施工方案- 土方开挖：确定开挖方式、时间节点和施工工艺。
- 管道敷设：确定敷设路径和施工工艺，考虑到地形、地质条件等。
- 水泵站建设：确定建设方式、时间节点和所需设备。
3.安全措施- 按照国家规定制定安全生产方案，并组织相关人员进行安全教育培训。
- 为施工人员提供必要的安全防护设备，并对其进行使用方法和注意事项的培训。
- 安排专人负责工地安全管理，并定期进行巡查和检查，发现问题及时处理。
四、施工进度计划1.编制施工计划表，明确各施工阶段的时间节点和工作内容。
2.确保施工进度的合理安排，避免工期延误。
3.定期对施工进度进行检查和评估，及时发现并解决问题。
五、质量控制与检验1.制定施工质量控制方案，包括对土方开挖、管道敷设、水泵站建设等的质量要求和检测标准。
2.对施工过程中的质量问题进行监督，并及时进行整改。
3.进行质量检验，确保施工质量符合规定要求。
引水隧道工程施工方案(3篇)

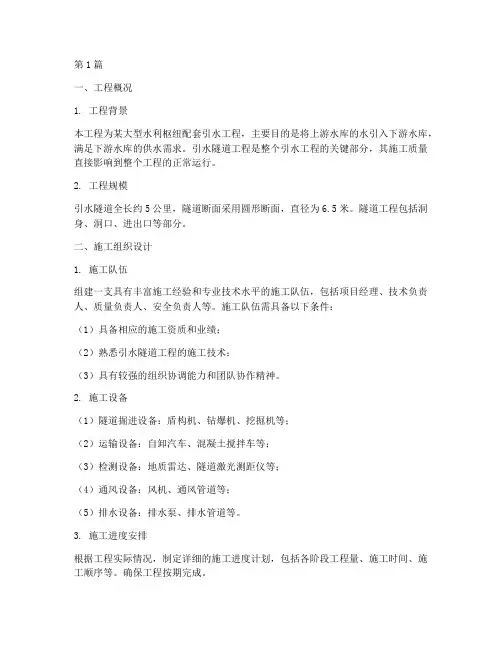

第1篇一、工程概况1. 工程背景本工程为某大型水利枢纽配套引水工程，主要目的是将上游水库的水引入下游水库，满足下游水库的供水需求。
引水隧道工程是整个引水工程的关键部分，其施工质量直接影响到整个工程的正常运行。
2. 工程规模引水隧道全长约5公里，隧道断面采用圆形断面，直径为6.5米。
隧道工程包括洞身、洞口、进出口等部分。
二、施工组织设计1. 施工队伍组建一支具有丰富施工经验和专业技术水平的施工队伍，包括项目经理、技术负责人、质量负责人、安全负责人等。
施工队伍需具备以下条件：（1）具备相应的施工资质和业绩；（2）熟悉引水隧道工程的施工技术；（3）具有较强的组织协调能力和团队协作精神。
2. 施工设备（1）隧道掘进设备：盾构机、钻爆机、挖掘机等；（2）运输设备：自卸汽车、混凝土搅拌车等；（3）检测设备：地质雷达、隧道激光测距仪等；（4）通风设备：风机、通风管道等；（5）排水设备：排水泵、排水管道等。
3. 施工进度安排根据工程实际情况，制定详细的施工进度计划，包括各阶段工程量、施工时间、施工顺序等。
确保工程按期完成。
三、施工方案1. 隧道开挖（1）隧道开挖采用钻爆法，根据地质条件和隧道断面尺寸，确定合理的爆破参数。
（2）爆破作业应严格按照《爆破安全规程》进行，确保施工安全。
（3）开挖过程中，及时进行地质素描和地质调查，为后续施工提供依据。
2. 洞身支护（1）洞身支护采用锚喷支护，结合初期支护和二次支护。
（2）初期支护：采用锚杆、钢筋网、喷射混凝土等材料进行支护。
（3）二次支护：在初期支护的基础上，采用钢拱架、喷射混凝土等材料进行加固。
3. 隧道衬砌（1）隧道衬砌采用钢筋混凝土结构，按照设计要求进行施工。
（2）混凝土浇筑过程中，严格控制混凝土质量和施工工艺，确保衬砌质量。
4. 隧道洞口及进出口施工（1）洞口及进出口施工应按照设计要求进行，确保洞口及进出口的稳定性和安全性。
（2）洞口及进出口施工过程中，严格控制施工质量，确保施工质量符合设计要求。
引水洞施工组织设计
2.供水系统
供水系统主要用于工程施工用水、生活区生活用水及消防用水等。
根据用水量蓄水池容积确定40m3。供水用φ150管道从皖水取用。供水输出设二条主管道，一条用φ100管输送施工现场，另一条用φ50供生活区用水。水池布置在山头。
引水系统主要工程量有：土石方明挖2951m3，石方井挖3042m3，石方洞挖52838m3，钢筋制安148t，砼衬砌6950m3。
1.2水文气象及工程地质条件
（1）水文气象条件
设计流域属亚热带季风气候区，气候温和，雨量充沛，湿度较大，光照充足。流域多年平均降水量1553mm，多年平均气温为14.5℃，极端最高气温为39.4℃，极端最低气温-14.2℃。
5制定施工方案时，坚持既先进、又合理、又经济的原则，采用塔机入仓，模板采用大型钢模板；施工围堰和渡汛工程，在保证安全可靠的前提下，尽量节省费用；砼生产系统等临建工程，尽量利用地形特点，做出最佳布置，以减少临建费用支出，降低工程造价。
九井岗水电站气象特征值统计表
项目
一月
二月
三月
四月
五月
六月
七月
八月
九月
2.3
本工程所需的砂、钢材、钢筋、水泥、炸药、雷管、导火线由发包人指定来源地点供货，我公司负责采购、验收、运输和保管。
碎石由我公司在业主、监理指定的地点开采、破碎，或利用输水隧洞开挖料进行破碎，其它材料当地就近采购。
2.4
附企车间主要包括：钢筋加工厂、木材加工厂、金结车间、机修车间、设备停放场、配电房、水泵房、实验室等。
主要承担金结埋件等制作加工，建筑面积60m2，设备配置：车床一台，钻床一台，砂轮机二台，交流电焊机4台，直流电焊机2台，氧焊设备3套，砖木结构，石棉瓦屋面。车间前设原材料及成品堆放场100m2。
小断面引水隧洞工程施工组织设计
目录第一章工程简况及说明1.1 工程简况1.2 水文气象和工程地质1.3 控制性工期要求1.4 现场施工条件第二章工程施工总规划2.1 编制依据2.2 施工进度、质量、安全目标2.3 施工重点、难点分析及主要措施2.4 施工段划分第三章施工总体部署2.1 组织机构设置2.2 管理原则及制度2.3 施工平面布置2.4 施工准备第四章引水埋管工程4.1 简述4.2 管道基坑开挖4.3 管道安装4.4 埋管填土4.5 护坡砌筑第五章引水隧洞工程5.1 简述5.2 隧洞开挖5.3 隧洞支护施工5.4 隧洞洞身衬砌施工5.5 灌浆与排水孔施工5.6 进人孔施工第六章箱涵及通气管工程6.1 简述6.2 出口箱涵施工6.3 通气管施工6.4 出口箱涵及通气管填土第七章施工进度计划及保证措施7.1 总工期7.2 确保计划工期的总体措施第八章资源配置计划8.1 机械设备的安排计划8.2 人员的安排计划8.3 材料组织及供应计划第九章施工质量保证措施9.1 工程质量目标9.2 施工质量管理体系9.3 施工质量控制体系9.4 混凝土质量保证措施9.5 各施工要素的质量控制措施9.6 技术保证措施第十章施工安全保证措施10.1 安全管理体系10.2 施工安全措施第十一章文明施工及环保施工措施11.1 文明施工保证措施11.2 环境保护措施第十二章季节性施工措施12.1 冬季施工措施12.2 雨季施工技术措施第十三章其他管理措施13.1 地下设施及管线等保护措施13.2 职业健康安全管理措施13.3 民工工资支付保证措施附表附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度横道图附表五施工总平面图附表六临时用地表第一章工程简况及说明1.1 工程简况1.1.1 工程简况xx街区水文化景观光彩展示项目（西街xx街区引水工程）位于四川省xx 市西北部xx境内，距xx约50km，距xx州xx县约90km，距xx市城区5公里，交通较为便利。
引水隧洞坝工程施工组织设计方案
引水隧洞坝施工组织设计方案第一章概述安县五一灌区引水枢纽灾后恢复重建工程隧洞总长1654米，其中隧洞开挖14488.143、隧洞衬砌M7.5（300m）浆砌块石1674.6 m3、隧洞衬砌边墙100厚C20砼843.54m3、石渣垫层（300厚）1190.88m3、隧洞衬砌底板150厚C20砼545.82m3。
第二章施工准备1、施工现场调查经过前段时间的努力我公司现在打通出口隧洞便道，进口隧洞便道现以开挖300米（剩余420米）。
施工用电变压器现以安装完毕，基本具备使用条件。
2、施工队伍、机械设备和有关材料的准备及组织进场2．1现阶段施工工期紧，施工任务重，我项目部全面做好有关方面的准备工作，完成队伍的设营、临时房屋的搭建、临时便道、栈桥的修筑。
同时组织施工队伍、机械设备陆续调迁上场，做好开钻前的各项准备工作，将立即展开施工。
2．2设备、人员、材料运到现场，主要是以大平板车、汽车为主。
主要施工机械设备见主要施工机械设备表。
3、临时工程临时便道、临时房屋、水、电、仓库、储料场和砼搅拌站等设施，依据业主提供的资料，结合我方现场实际调查情况进行安排，临设布置详见总平面布置图。
4、技术准备4．1我方将组织工程技术人员更进一步地做好施工设计图纸的审核和现场调查核对工作，以便按照工程施工技术规范及业主的要求，提供更为详尽的施工方法和安排。
4．2参照业主提供的测量技术资料，首先进行贯通复测，根据贯通工程的要求，复测将建立不低于四等精度的平面和；高程独立控制网。
为了与原工程设计衔接，测区将利用原测量网中的一点座标和一条边的方位及一个起始点的高程。
复测成果经测量工程师确定无误后，组织进行施工定位放线，埋设桩橛，对重点的点和线，埋设永久桩和护桩，确保工程位置的准备无误。
4．3依据业主提供的参考资料和现场踏勘调查情况，对各种工程材料做进一步的核实并取样鉴定，及时向监理工程师提供实验结果，在合格的基础上作好各种配合比的选定试验工作。
水电站引水隧洞施工组织设计概述
目录第一章施工总阐明1.1 工程概况1.2 工程项目名称1.3 对外交通条件1.4 协议项目和主要工程量1.5 施工方案简述1.6 施工目旳第二章施工管理2.1现场施工准备2.2 现场组织机构第三章施工总布置3.1 施工总布置旳条件及原则3.2 场内外交通3.3 主要施工辅助设施3.4 施工风水电供给及通讯、排水3.5 办公及生活营地3.6 弃碴场第四章工期确保体系及确保措施4.1 施工进度安排4.2 施工关键线路4.3 工期确保措施第五章主要工程项目施工方案、措施与技术措施5.1 地下洞室开挖5.2 支护工程5.3工程特点、要点及难点分析5.4冬、雨季施工措施第六章资源配置计划6.1 人力资源6.2 设备资源第七章工程质量管理体系及确保措施7.1 质量目旳7.2质量确保体系7.3 施工质量控制措施第八章安全生产管理体系及确保措施8.1 总则8.2 安全目旳8.3 安全保障体系8.4 安全管理措施8.5 生产安全措施8.6 生活区安全管理第九章环境保护、水土保持确保体系及确保措施9.1 环境保护方案与措施9．2 水土保持确保体系及确保措施第十章文明施工、文物保护确保体系及确保措施10.1文明施工目旳10.2文明施工实施方案10.3文物施工实施方案10.4 施工对外关系第十一章项目风险预测与防范、事故应急预案11.1 项目风险预测与防范11.2事故应急预案第十二章其他相应阐明旳事项12.1施工期间通行安全确保措施12.2成品保护措施第一章施工总阐明1.1 工程概况1.2 工程项目名称：印尼巴丹托鲁水电站项目1.2.1 工程建设地点：印度尼西亚共和国境内1.2.2工程施工范围：（1）主要分包内容：引水隧洞工程：洞脸处理、洞挖钻爆、安全处理及安全支护、钢模台车运营和维护、钢筋制作及安装、止水制作及安装、挡头模板安拆、砼泵机运营维护、隧洞衬砌混凝土浇筑及养护、支洞封堵等，以及风、水、电管线安装、维护、拆除和排水设施旳安装、运营、维护、拆除，风机及风筒供货、安装、维护、拆除等。
引水洞投标施工组织设计
1、概述1.1 工程概况三峡水利枢纽右岸地下电站是三峡工程的重要组成部分，布置在三峡右岸白岩尖山体内。
地下电站设置6条引水洞，洞间岩壁厚20.8 m~22.8 m，中心轴线距离38.3 m。
衬砌前洞径为φ15.5 m~φ17.5 m，断面面积188.7 m2~240.5 m2，为圆形有压洞。
单洞长224.63 m，由上平段、斜洞段与下平段组成，其中上平段长94.58 m（共6×94.58 m=567.48 m），中心轴线高程∇119.75 m，衬砌前底板高程∇111 m~∇112 m、顶板高程∇127.5 m~∇128.5 m。
地下电站进水口共设3个直径为3 m的排沙支管（明挖），在塔内汇合为一条排沙总洞（明挖）。
排沙洞洞挖段总长249.7 m，自进水口左侧进入白岩尖山体中，经与右非3#、4#坝段立交后穿出坝脚边坡，进入右岸电站厂房安II坝段，出口于尾水渠。
中心轴线高程自∇104 m~∇63 m，衬砌前洞径为φ6.6 m~φ8 m，断面面积34.2 m2~50.3 m2。
由上平段、斜洞段与下平段组成，其中上平段长148.87 m、斜洞段长66.13 m、下平段长34.7m。
引水洞、排沙洞洞挖段岩性以细粒闪长岩为主，含闪云斜长花岗岩团块或岩脉，洞室围岩为微新岩体，性坚硬，稳定条件较好。
洞室围岩分类情况：Ⅰ类围岩约占37%,Ⅱ类围岩约占48%,Ⅲ类围岩约占14.5%,Ⅳ类围岩小于5%。
局部洞段由于断层、裂隙随机组合成不稳定块体，围岩稳定条件较差，主要是F84断层分布在6#引水洞上平段末段，与洞轴线交角约25°，宽约3m ,构造岩破碎，为碎裂结构岩体，沿断层风化加剧，透水性较强，对洞室围岩稳定不利。
1.2 洞脸施工现状目前3#、4#、5#、6#洞洞脸均达到∇118.5m，5#、6#引水隧洞洞脸∇118.5 m 以上的加强锚杆、部分系统锚杆及明挖标段的排水孔基本施工完毕，1#、2#引水隧洞洞前开挖高程为∇115 m～∇130 m，因进水口边坡∇150.0 m马道（49+983.0～50+030.0范围内）以下坡段存在长大顺坡向结构面待处理，预计洞脸开挖较本标段标书要求的8月15日要推迟。
引水洞施工组织设计
1 概述1.1 编制依据1.1.1《引乾济石调水工程秦岭终南山输水隧洞施工图》及踏勘工地现场所了解的工程现场情况和资料；1.1.2 国家颁布的现行有关引水供水工程及水利水电工程的设计规范、施工技术及验收规范、施工安全规程、工程施工质量评定标准、规程和相关定额等；1.1.3 国家及地方关于环境保护等方面的法规；1.1.4 中铁五局集团一公司拥有的科技成果、工法成果、机械设备状况、施工技术和管理水平以及多年来在工程施工实践中积累的经验。
1.2 编制原则1.2.1 在认真、全面、系统地阅读设计文件、技术规范等的基础上深刻领会和贯彻设计意图及各项要求。
1.2.2 贯彻执行各项技术标准、设计要求和技术规范，执行业主对本项目的各项指令，按照“项目法”管理要求和ISO9002质量保证体系对项目实施全面管理和控制。
1.2.3 保证重点、统筹安排，确保工期的严肃性。
施组安排尽可能组织平行、流水作业，合理安排施工顺序，组织不间断施工，保持均衡生产。
1.2.4 科学合理配置施工人员和机械设备，全面提高机械化程度，充分实现人力和机械资源的优化配置，提高劳动生产率加快施工进度。
1.2.5 推行新技术、新工艺；实行规范化、标准化作业，以一流的管理创优质名牌，确保创优规划和质量目标的实现。
1.2.6 科学布置现场，合理安排工序，注意环境保护，推行文明施工，确保安全生产。
1.2.7 合理投入，控制成本，节约用地，节约投资。
1.3 编制范围本施工组织设计编制范围为：引乾济石调水工程秦岭终南山输水隧洞SK69+335~SK73+835段全长4500米的隧洞洞身开挖、支护、衬砌及附属工程。
1.4 工程概况1.4.1工程概况引乾济石调水工程是利用西康公路秦岭终南山特长隧道，将商洛市柞水县境内乾佑河上游部分水量穿越秦岭调入西安市长安区境内石砭峪河，是陕西省南水北调规划推荐近期实施的调水工程之一。
该工程引水干渠为平行于秦岭终南山公路隧道、位于隧道西侧的输水隧洞，采用自流方式引水，隧洞中线与公路西线隧道中线间距为20m，北口里程为SK64+825，南口里程SK82+845，全长18045m，过水断面尺寸2.5×3.05m。
引水隧洞工程施工方案
引水隧洞工程施工方案引水隧洞工程是一项在山区或丘陵地带进行的一种以隧道方式引水的工程。
隧洞的施工需要经过一系列的策划、设计和施工工艺的整合，为了保证引水隧洞工程的施工质量和安全性，本文将从工程策划、工程设计、施工工艺等方面进行详细的解析，以期为引水隧洞工程的顺利施工提供一套可行的施工方案。
一、引水隧洞工程施工策划1. 项目概况引水隧洞工程施工对象为整条引水隧洞工程，建设地点位于某某省xx市某某区，工程全长xx公里。
2. 施工目标（1）保证施工质量，达到设计要求；（2）保证施工进度，力求提前完成；（3）保证施工安全，实现零事故。
3. 施工内容引水隧洞工程施工内容主要包括隧洞洞体开挖、洞体支护、隧洞混凝土衬砌、排水设施安装、通风设施安装等内容。
4. 施工时间引水隧洞工程的施工时间为xx年xx月至xx年xx月。
5. 施工标准引水隧洞工程施工按照某某省xx市某某区相关标准进行施工。
6. 施工队伍引水隧洞工程施工队伍主要包括总包施工队、专业分包单位、施工监理单位等。
二、引水隧洞工程设计方案1. 洞体断面设计引水隧洞工程洞体采用圆形断面设计，断面直径为xx米。
2. 隧道纵、横断面设计引水隧洞工程隧道纵、横断面采用标准设计，确保水流的顺畅。
3. 支护结构设计引水隧洞工程采用混凝土刚性支承结构，以保证洞体的稳定性和安全性。
4. 排水设施设计引水隧洞工程在设计上设置排水设施，以确保水流的顺畅和通畅。
5. 通风设施设计引水隧洞工程设计中设置通风设施，以确保洞内的空气清新和通风。
6. 洞内道路设计引水隧洞工程设计中设置洞内道路，以方便施工和维护。
三、引水隧洞工程施工工艺1. 隧洞洞体开挖（1）采用机械开挖方式，采用挖掘机、钻爆机等设备进行洞体的开挖；（2）严格按照设计标高进行开挖，保证截面尺寸的准确性。
2. 洞体支护（1）采用深基坑支护方式，采用桩、撑墙、锚杆等方式进行洞体的支护；（2）支护工程严格按照设计要求进行，确保支护稳固。
引水隧洞施工方案
引水隧洞施工方案目录一、前言 (3)1.1 编制依据与原则 (3)1.2 工程概况 (5)二、地质与环境条件分析 (5)2.1 地质条件评价 (7)2.2 水文气象条件分析 (8)2.3 环境保护与安全措施 (9)三、施工总体部署 (10)3.1 施工原则与目标 (12)3.2 施工组织机构设置 (13)3.3 施工流程安排 (14)四、引水隧洞设计与施工方案 (15)4.1 隧洞线路设计与优化 (17)4.2 施工方法选择与设备选型 (18)4.3 施工设备布置与安装 (18)五、施工准备与施工期管理 (19)5.1 施工材料准备 (20)5.2 施工设备调试与检查 (21)5.3 施工现场安全与质量管理 (22)六、引水隧洞施工关键技术 (24)6.1 隧洞开挖与支护技术 (26)6.2 隧洞防水与排水技术 (27)6.3 隧洞运营期安全监测与维护技术 (28)七、施工进度计划与资源配置 (30)7.1 施工进度计划安排 (31)7.2 人力资源配置与调度 (32)7.3 材料供应与运输计划 (33)八、风险评估与应对措施 (34)8.1 工程风险识别与评估 (36)8.2 风险应对措施与预案 (37)8.3 风险监控与报告制度 (38)九、环境保护与水土保持 (40)9.1 环境保护措施与要求 (41)9.2 水土保持方案设计与实施 (43)9.3 生态修复与景观建设 (44)十、结论与建议 (45)10.1 方案总结与评价 (46)10.2 存在问题与改进建议 (48)10.3 未来发展趋势与展望 (49)一、前言随着科技的进步和工程建设的不断发展，引水隧洞工程在水利工程中扮演着日益重要的角色。
本文档旨在为引水隧洞的施工提供详尽的施工方案，确保工程的顺利进行及高质量的完成。
方案制定过程中，我们充分考虑了工程所在地的地质条件、气候条件、水资源状况以及施工可行性等因素，力求做到科学、合理、经济、安全。
引水隧洞工程施工方案
引水隧洞工程施工方案隧洞工程是一项重要的地下施工工程，常见于地铁、水利、交通等领域。
为了保证施工的安全和顺利进行，需要制定一个完善的施工方案。
下面是一个引水隧洞工程施工方案的示例：一、项目概况1.1项目名称：引水隧洞工程施工1.2工程位置：具体位置（例如城市、街道等）1.3工程规模：隧洞长度、截面尺寸等二、工程背景2.1工程目的：引水隧洞用途、工程建设目标等2.2工程条件：地质情况、地下水位等工程环境三、施工组织管理3.1施工组织结构和责任分工：明确各个部门的职责和任务3.2安全生产管理：制定安全生产制度和措施，确保施工过程中人员和设备的安全3.3环境保护管理：制定环境保护措施，减少对周边环境的影响3.4质量管理：建立质量控制体系，确保施工质量符合规定要求四、施工技术措施4.1地质勘察和地质监测：对工程区域进行详细勘察，了解地层情况，并进行工程监测，随时掌握施工安全情况4.2隧道施工方法：选用合适的隧道施工方法、掘进方式和工艺流程4.3隧道支护设计：根据地质情况和施工条件，选择合适的隧道支护结构设计和施工方案4.4掘进设备和工艺：选用适合的掘进设备，并制定施工工艺流程，确保施工的正常进行4.5排水系统设计：针对施工现场的地下水情况，设计合理的排水系统，保证施工现场的干燥4.6施工安全措施：规定施工现场的安全标准和操作规程，做好安全培训和防护工作五、进度计划5.1总体工期：确定工程的总体工期，按照阶段性目标进行分解，并编制详细的施工计划5.2施工序列：确定施工的不同阶段和次序，优化施工工序，提高施工效率和质量5.3配合工期：与其他相关工程协调施工，确保工期的顺利进行六、成本预算6.1工程投资估算：根据施工技术和工程条件，编制详细的成本预算6.2物资设备采购计划：根据工程进度计划和施工需要6.3资金预算和监督：建立资金监督机制，确保施工过程中资金的合理使用和管理七、质量验收和交接7.1施工质量管理：制定施工质量检查和验收标准，对施工过程中的质量进行监督和检查7.2隧道验收和交接：根据规定要求，进行隧道工程的验收和交接手续上述只是引水隧洞工程施工方案的一个示例，具体的施工方案需要根据实际情况来进行制定。
引水隧洞坝施工组织设计方案
引水隧洞坝施工组织设计方案一、项目概况本工程是一座水库的引水隧洞坝工程，位于山区地带，主要功能是将下游的水源引入水库，满足灌溉，生活和发电等方面的用水。
隧洞长约4000米，呈直线段和圆弧段相结合，最大埋深约450米，最大断面积约为23平方米。
坝顶高程为1489.2米，坝顶长度为260米，坝顶宽度为6米。
二、工程难点1. 工程位于山区地带，地形地貌复杂，地质条件恶劣，施工条件差。
2. 引水隧洞施工过程中需要在深山峡谷中进行建设，交通运输不便，物资供应困难。
3. 隧道长度较长，且部分为曲线和圆弧段，对掘进技术和强度控制提出了更高要求。
4. 进行施工时需要安全措施，如防火、通风和排水等，以保证施工工人的安全。
三、施工组织方案1. 建立健全施工组织机构根据整个工程的总体情况，建立健全施工组织机构，明确机构职责和工作任务，确保组织有序，执行顺利。
主要职责包括施工进度控制，质量控制，物资供应，安全管理等。
2. 掘进技术方案针对本工程中隧道的长、深、曲道等难点，对掘进技术进行了优化设计，包括选择足够大的掘进断面，采用三台配合的推进方式，与弓架采用分段组装的方式进行拼装，优化拼装方式，提高掘进效率。
3. 安全管理方案针对本工程的特殊工作环境和高风险性质，制定了严格的安全管理方案，在施工时定期进行安全教育和培训，持续监控施工现场的安全状况，设置专门的安全监测设备，确保工人的安全。
4. 物资供应方案由于本工程所处山区交通不便，物资供应困难，需要提前制定合理的物资供应方案，确保施工所需原料和工具设备的及时供应。
5. 绩效管理方案为了保证工程的高质量完成，建立了科学的绩效考核体系和奖惩机制，明确了各岗位的职责和考核标准，对工程施工效果进行评估，并对表现优异的员工进行奖励。
四、总结以上是本工程引水隧洞坝施工组织设计方案，本方案针对本工程难点和特殊工作环境进行了科学的解决方案，能够顺利完成工程建设，满足各方需求。
但在实际的施工过程中，还需要根据实际情况进行适时的调整和完善，确保工程的高质量完成。
引水工程施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，水资源短缺问题日益凸显。
为解决这一问题，本项目旨在通过引水工程将水源引入缺水地区，提高水资源利用率，改善生态环境，促进地区经济发展。
本工程位于XX省XX市，水源地为XX水库，引水目的地为XX水库。
二、工程概况1. 工程规模：本工程引水流量为XX立方米/秒，引水线路全长XX公里。
2. 工程设计：引水线路采用明渠、暗涵、隧洞等多种形式，以适应不同地形地貌条件。
3. 工程建设内容：主要包括引水线路、取水枢纽、调蓄水库、配套建筑物等。
4. 工程投资：预计总投资为XX亿元。
三、施工组织设计1. 施工组织架构（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）项目部下设工程部、质量部、安全部、物资部、财务部等职能部门。
2. 施工进度安排（1）施工准备阶段：3个月（2）主体工程阶段：24个月（3）附属工程阶段：6个月（4）工程验收阶段：3个月总计：36个月3. 施工方法（1）引水线路施工1）明渠施工：采用土方开挖、混凝土浇筑、预制块安装等工艺。
2）暗涵施工：采用土方开挖、钢筋砼浇筑、衬砌施工等工艺。
3）隧洞施工：采用新奥法、隧道掘进机（TBM）等工艺。
（2）取水枢纽施工1）大坝施工：采用土石方填筑、混凝土浇筑等工艺。
2）溢洪道施工：采用土石方开挖、混凝土浇筑、预制块安装等工艺。
（3）调蓄水库施工1）水库大坝施工：采用土石方填筑、混凝土浇筑等工艺。
2）溢洪道施工：采用土石方开挖、混凝土浇筑、预制块安装等工艺。
（4）配套建筑物施工1）泵站施工：采用土石方开挖、钢筋砼浇筑、设备安装等工艺。
2）水电站施工：采用土石方开挖、钢筋砼浇筑、设备安装等工艺。
4. 施工质量控制（1）严格按照设计文件和规范要求进行施工。
（2）加强施工过程中的质量监控，确保工程质量。
（3）对施工过程中发现的质量问题及时整改。
（4）建立健全质量保证体系，确保工程质量。
5. 施工安全管理（1）严格执行国家有关安全生产法律法规。
引水隧洞开挖工程施工组织设计方案
引水隧洞开挖施工方案1.概述引水隧洞布置在大坝右岸，全长3225.59m，隧洞断面为圆形，主洞段的开挖洞径为φ8.0m，岔洞段的开挖洞径φ4.8m。
调压井位于主洞3037.84桩号，总的井挖深度117.7m，开挖断面为圆形，其中EL188～EL222.5m围直径18.2m，EL188～EL104.8m围直径5.0m。
引水隧洞共布置有2个施工支洞，分别在0+895.62m桩号和2+919.74m桩号和主洞相连通，支洞洞身段断面为4.5×6m的城门洞形。
引水隧道埋藏深度为100～400m，进口段约14.4m位于IB区域，进口和出口合计约90m位于IIA区域，其余位于IIB区域，IIB区域的岩石质量非常好。
整个引水隧洞围图纸显示有7条断层需要钢拱架支护，断层等级分别为IV-3（2条）、IV-17、IV-19、IV-21、IV-22、IV-26。
2.施工区段划分为了描述方便，引水隧洞按照以下示意图分成8个区段，见下图。
3.工作面的施工顺序和安排✓进水口工作面：进水口工作面包含以下施工程序：EL209m以上支护→EL186.6m以上开挖→洞脸支护→进洞口14.4m开挖与钢拱架等支护→隧洞0+14.4m～0+214.4m洞挖与支护→混凝土衬砌钢模台车安装→隧洞进口钢衬安装→洞外混凝土取水口施工→2012年10月移交闸门安装工作面。
从上述程序可以知道进水口目前处于关键线路上，相应G1工作面处于关键线路上，需要在洞外开挖支护完成后优先安排施工。
✓1号支洞工作面1号支洞目前已经开挖完成，正在进行交叉口段施工。
G2和G3工作面最先具备开挖条件。
✓2号支洞工作面2号支洞进口位于开关站，目前洞脸已经出露，近期即可开始施工。
为了给调压井开挖创造条件，2号支洞完成后，施工G4工作面和G5工作面和；在G7工作面完成后，进行调压井的开挖。
G4工作面即为2号支洞的主开挖面。
✓出口工作面为了不破坏隧洞出口边坡，在厂房开挖至EL90m后，G8、G7、G6区段从洞外向上游方向掘进。
引水隧洞工程施工组织设计
.
本工程根据招标文件及有关文件精神要求，施工组织设计容包括：工 程概况、施工条件、施工布置、施工组织机构、施工人员的配置、劳动力 计划、机械配备及进场计划、施工进度计划；主要工程施工案及技术措施、 质量保证措施、安全措施、文明施工及环境保护措施等面。
2．施工总平面布置 2.1 布置条件和原则 2.1.1 布置条件 本工程地处省市山区，隧洞两端都有一些地区较为平缓，经整理作为 隧洞砼砂料堆场及砼搅拌场地。 2.1.2 布置原则 施工总体布置的基本原则为：在业主指定的征地围因地制宜，因时制 宜，利于生产，便生活，快速安全，经济可靠，易于管理。具体的布置原 则如下： 施工场地选择做到综合考虑地形、地质条件、场外交通条件，供水、 供电、供风、防洪排水等要求，尽量选择地形平坦宽阔靠近施工现场且地 质条件较的地。 场地划分和布置符合有关安全、防火、卫生、环境保护等规定。 各种施工设施的布置，满足主体工程施工的要求，避免干扰、避免或 减少材料的重复、往返运输，并为均衡生产创造条件。 施工道路布置与现有的场施工相连接，形成对外交通网络，并满足工 程施工进度要求，且使其工程量最少，同时满足边坡稳定的要求。 所有的临时设施布置场地满足防洪标准。 充分利用施工场地，采取集中与分散相结合的式进行场地规划。 根据地形条件，利用地形高差进行布置，以减少场地平整工程量。 2.2 生活及生产辅助设施 2.2.1 生活设施布置
隧洞岩体强度较高，属Ⅲ类围岩，进口、出口段为Ⅳ类围岩坚固系数 f≈6～8。总的看成洞条件一般，进口段地质条件较差，施工难度较大，加 强施工地质工作，发现不稳定岩块，及时支护或喷锚支护，以保施工安全。 洞室围岩透水性强，地下水位低，隧洞采用钢筋混凝土衬砌。
1.3 交通条件 工程对外交通目前以公路运输为主，届时可为本工程对外交通提供
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 概述1.1 编制依据1.1.1《引乾济石调水工程秦岭终南山输水隧洞施工图》及踏勘工地现场所了解的工程现场情况和资料；1.1.2 国家颁布的现行有关引水供水工程及水利水电工程的设计规范、施工技术及验收规范、施工安全规程、工程施工质量评定标准、规程和相关定额等；1.1.3 国家及地方关于环境保护等方面的法规；1.1.4 中铁五局集团一公司拥有的科技成果、工法成果、机械设备状况、施工技术和管理水平以及多年来在工程施工实践中积累的经验。
1.2 编制原则1.2.1 在认真、全面、系统地阅读设计文件、技术规范等的基础上深刻领会和贯彻设计意图及各项要求。
1.2.2 贯彻执行各项技术标准、设计要求和技术规范，执行业主对本项目的各项指令，按照“项目法”管理要求和ISO9002质量保证体系对项目实施全面管理和控制。
1.2.3 保证重点、统筹安排，确保工期的严肃性。
施组安排尽可能组织平行、流水作业，合理安排施工顺序，组织不间断施工，保持均衡生产。
1.2.4 科学合理配置施工人员和机械设备，全面提高机械化程度，充分实现人力和机械资源的优化配置，提高劳动生产率加快施工进度。
1.2.5 推行新技术、新工艺；实行规范化、标准化作业，以一流的管理创优质名牌，确保创优规划和质量目标的实现。
1.2.6 科学布置现场，合理安排工序，注意环境保护，推行文明施工，确保安全生产。
1.2.7 合理投入，控制成本，节约用地，节约投资。
1.3 编制范围本施工组织设计编制范围为：引乾济石调水工程秦岭终南山输水隧洞SK69+335~SK73+835段全长4500米的隧洞洞身开挖、支护、衬砌及附属工程。
1.4 工程概况1.4.1工程概况引乾济石调水工程是利用西康公路秦岭终南山特长隧道，将商洛市柞水县境内乾佑河上游部分水量穿越秦岭调入西安市长安区境内石砭峪河，是陕西省南水北调规划推荐近期实施的调水工程之一。
该工程引水干渠为平行于秦岭终南山公路隧道、位于隧道西侧的输水隧洞，采用自流方式引水，隧洞中线与公路西线隧道中线间距为20m，北口里程为SK64+825，南口里程SK82+845，全长18045m，过水断面尺寸2.5×3.05m。
隧洞进口为南口柞水县的乾佑河，出口为长安区的石砭峪河。
最大引水流量8m3/s。
洞身围岩有Ⅰ、Ⅱ、Ⅲ及Ⅳ类围岩，以Ⅱ、Ⅲ类围岩为主，从设计图上统计：本标段Ⅲ类围岩段194m，占4.3％；Ⅱ类围岩段1553m，占34.5％；Ⅰ类围岩段1993m，占44.3％；Ⅰ类岩爆围岩段760m，占16.9％。
本隧洞根据不同的地质及断面情况，有不同的衬砌类型，Ⅰ、Ⅱ类围岩采用锚喷衬砌，Ⅲ、Ⅳ类围岩及斜井特殊地段采用模筑砼衬砌。
围岩岩性以混合花岗岩和混合片麻岩为主，间夹少量片麻岩残留体。
岩质脆硬，节理较发育~不发育；水文地质条件较好，位于构造裂隙弱富水段和节理裂隙贫水段，对施工较为有利。
不良地质及地质灾害主要有断层和岩爆。
断层主要为F5断层，宽约108m，断带物质主要为碎裂混合花岗岩及少量糜棱岩；根据公路东线推测隧道Ⅵ类围岩段有可能发生中等岩爆，岩温较高，可达28℃。
1.4.2 设计概况（1）本段均为1.1%的上坡，施工采用斜井方案，结合西线公路隧道紧急停车带和行车横通道布设，其间距约为1500m，斜井施工长度15~20m，与输水隧洞平面夹角40度，倾角3~5度。
（2）输水隧洞及两端输水渠道按4级建筑物设计，其余附属工程及临时工程均按5级建筑物设计。
（3）输水隧洞、渠道等主要建筑物防洪标准按20年一遇洪水设计，50年一遇洪水校核。
（4）地震设防烈度为Ⅶ度。
1.4.3 施工环境施工从公路西线隧道的紧急停车带开设三个斜井进入输水隧洞进行分段开挖，区段长、作业面多、工作面小、施工难度大。
施工中应注意协调好各工作面的小循环和各工区之间的大循环的关系，使整个隧道施工快速而有序。
1.4.4 工程特点1）本段位于整个输水隧道的中部，距西安端洞口的平均距离约6800m，隧道通风、排水、运输及通讯调度都较为困难。
2）隧道工作面较多、施工管理难度大，因此施工过程中开挖、支护、运输、通风以及排水等都必须做好协调和管理，以实现“快速、有序、优质、高效”的建设目标。
3）隧道工作断面狭小，无法采用常规的公路隧道施工机械施工。
4）隧道埋深大、地质条件复杂，不可预见性大；Ⅵ类围岩占了区段的将近一半，围岩硬度高，钻爆较为困难。
2 施工组织总体目标2.1 工期目标开工日期：2004年11月30日全部工程完工日期：2006年1月31日；本工程计划利用14个月时间完成全部工程，其中洞身开挖10.9个月，总工期比设计工期提前一个月完成。
2.2 质量目标单位工程一次验收合格率达到100%，优良率达到95%以上，确保全部工程达到国家、水利水电部现行的工程质量验收标准。
争创行业部级优质工程。
2.3 安全目标不发生人身重大伤亡事故和机械破损事故，年负伤频率控制在2‰以下。
2.4 文明施工目标不污染环境，不造成水土流失，创文明施工样板工地。
3 施工总体进度计划3.1 开、竣工日期开工日期：2004年11月30日。
11月30日，1号工区和2号工区斜井正式开挖，3号工区斜井于12月15日开工。
竣工日期：2006年1月31日。
3.2 施工进度计划3.2.1 施工准备施工准备：2004年11月20日～2004年11月30日用10天时间完成施工准备工作。
3号工区12月1日～12月15日进行施工准备。
施工准备工作要合理调配，快速、有序，应调整好与西线施工的干扰问题，全面做好控制桩点引入及测量复核、机械设备安装调试、物资供应、人员安排等前期工作。
3.2.2 洞身开挖、支护2004年12月15日～2005年11月7日共10.85个月时间进行隧洞开挖，月均开挖415m，锚喷支护紧跟开挖。
1号工区：南口Ⅱ类围岩段SK70+076～SK70+491段，长415m，从2004年12月15日～2005年3月6日共2.77个月时间完成开挖；Ⅲ类围岩段SK70+491～SK70+599段，长108m，从2005年3月6日～2005年4月2日共0.9个月时间完成开挖；Ⅱ类围岩段SK70+599～SK70+935段，长336m，从2005年4月2日～2005年6月9日共2.24个月时间完成开挖。
北口Ⅰ、Ⅱ类围岩段SK70+076～SK69+335段，长741m，从2005年6月12日～2005年11月7日共4.94个月时间完成开挖。
2号工区：北口Ⅰ、Ⅱ类围岩段SK71+771～SK70+935段，长836m，从2004年12月15日～2005年5月30日共5.57个月时间完成开挖。
南口Ⅰ类围岩段SK71+771～SK72+435段，长664m，从2005年6月2日～2005年10月13日共4.43个月时间完成开挖。
3号工区：南口Ⅰ、Ⅱ类围岩段SK73+257～SK73+710段，长453m，从2005年1月1日～2005年3月30日共3.02个月时间完成开挖；Ⅲ类围岩段SK73+710～SK73+796段，长86m，从2005年3月30日～2005年4月21日共0.72个月时间完成开挖；Ⅱ类围岩段SK73+796～SK73+835，长39m，从2005年4月21日～5月28日共0.26个月时间完成开挖。
北口Ⅰ类围岩段SK73+257～SK72+435段，长822m，从2005年5月2日～2005年10月14日共5.48个月时间完成开挖。
3.2.3 衬砌3号工区南口开挖完后1个月，即2005年5月29日～2005年6月20日共0.72个月时间完成SK73+710～SK73+796段Ⅲ类围岩隧洞衬砌，月均衬砌120m。
1号工区南口开挖完后0.5个月，即2005年6月24日～2005年7月19日共0.9个月时间完成SK70+491～SK70+599段Ⅲ类围岩隧洞衬砌，月均衬砌120m；3.2.4 铺底及收尾工程各工区独头掘进完并衬砌1个月后进行铺底施工，进度按600m/月安排。
其中1号工区北口段铺底为最后完工，完工日期为2006年1月13日，考虑约半个月收尾清理时间，即最后全部工程完工时间为2006年1月31日。
4施工总体部署4.1 施工部署指导思想精心组织，精心施工；优质高效，安全文明；均衡有序，动态管理；从严管理，确保目标。
4.2 施工组织方案4.2.1 组织机构施工组织机构为中铁五局（集团）公司西康公路秦岭隧道工程指挥部，下设1号、2号、3号工区三个施工项目队。
指挥部设指挥长1人，副指挥长1人，总工程师1人，各专业工程师的设置满足施工需要。
由生产副指挥长全面负责引水隧洞的施工生产指挥和协调，并在各个工区分别设相应的分管口施工负责人和技术负责人。
指挥部设五部一室，即：工程管理部、施工管理部、机电物资部、财务部、安全质量监察部及办公室。
指挥部组织机构见下图。
中铁五局（集团）公司西康公路秦岭隧道工程指挥部引乾济石终南山输水隧洞工程施工组织机构框图4.2.2 主要管理人员及各工区人员配备4.2.2.1、施工管理人员指挥长：赵正合总工程师：税明东现场施工负责人：刘阔文现场技术负责人：成坚测量负责人：黄俊川工程部部长：谭立伟机电物资部部长：熊政质检工程师：张英华试验工程师：汪汝顺4.2.2.2、劳动力配备1）、开挖劳动组织（各工区）测量画线 2人钻孔、装药爆破 15人通风找顶 3人安装风水电、养路等 10人出碴 20人合计 50人2）、喷锚支护劳动组织（各工区）锚杆施工12人挂网、安装钢架、喷射混凝土、超前支护 20人合计 32人3）、后勤服务人员（综合）后勤人员5人服务人员10人合计15人因此，施工作业及后勤服务人员共计261人。
施工高峰期时，所需人数可根据施工实际情况进行适当调剂使用，确保施工进度。
4.2.3 管段划分及斜井设置4.2.3.1根据本标段的实际情况，拟划分成三个施工区：从西线公路隧道YK70＋052.16、YK71＋794.84、YK73＋280.84三个里程处开辟施工斜井进入引水隧洞施工，对应的引水隧洞里程为SK70+076、SK71+771和4.2.3.2 斜井设置情况详见斜井平面布置示意图和斜井参数表。
见附图。
5 施工方案、方法及施工工艺5.1 施工技术方案5.1.1 技术准备1）在收到设计文件、设计院进行现场交桩后，由精测队对东线贯通后的线路中线、标高进行复测，并与相邻标段进行联测，直至闭合贯通。
并将导线点引入西线斜井口附近，作为隧洞进洞的依据。
2）施工前，组织技术人员和现场管理人员编制实施性施工组织设计报监理批准，并进行详细的施工技术交底，对施工组织技术措施、施工重点、难点技术攻关计划、施工过程中有关程检、隐检、验标，采用规范、标准及各项技术管理细则都要作详细的书面交底与部署。
