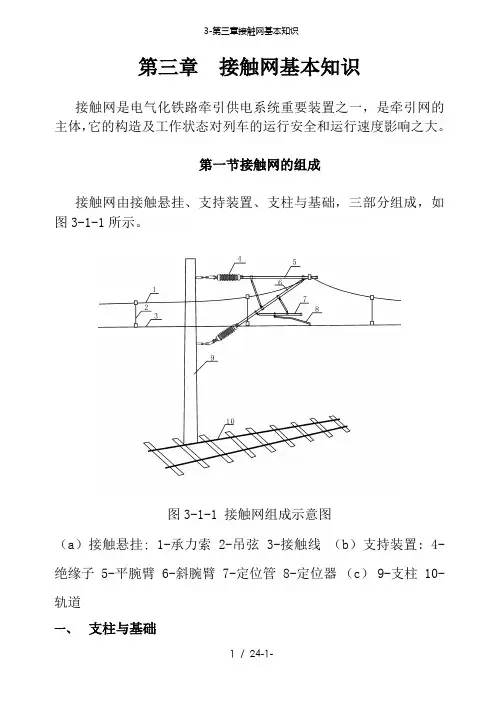

3第三章接触网基本知识
第三章接触网基本知识接触网是电气化铁路牵引供电系统重要装置之一,是牵引网的主体,它的构造及工作状态对列车的运行安全和运行速度影响之大。
第一节接触网的组成接触网由接触悬挂、支持装置、支柱与基础,三部分组成,如图3-1-1所示。
图3-1-1 接触网组成示意图(a)接触悬挂; 1-承力索 2-吊弦 3-接触线(b)支持装置: 4-绝缘子 5-平腕臂 6-斜腕臂 7-定位管 8-定位器(c) 9-支柱 10-轨道一、支柱与基础支柱与基础用于承受支持装置和接触悬挂的全部负载,并将接触悬挂固定在规定的位置。
二、支持装置支持装置用于支持接触悬挂,并将其负荷传给支柱。
支持装置由棒式绝缘子、腕臂、定位装置及连接零件构成。
要求它具有足够的机械强度、轻巧耐用,便于施工和维修。
三、接触悬挂接触悬挂是架设在铁路上空的输电线路,与机车受电弓摩擦接触,将从牵引变电所获得的电能输送给电力机车。
接触悬挂由承力索、接触线、吊弦及连接零件构成。
要求接触悬挂弹性好,高度一致,机械强度高,耐磨、耐腐、耐热性能好,稳定性好,使用寿命长,结构简单,便于安装与维修。
第二节接触悬挂的分类由于列车运行速度不同,接触悬挂的结构形式也较为繁多,按有无承力索分为简单悬挂和链形悬挂。
简单悬挂由支持装置直接对接触线进行悬挂和定位。
它结构简单、施工维修方便、造价低,但接触线高度变化大、弹性差,不适应高速列车运行。
链形悬挂通过承力索悬吊接触线,它弹性均匀,接触线高度一致,稳定性好,适应高速列车运行,在我国电气化铁路中广泛采用。
这里只介绍链形悬挂的类型。
一按终端下锚方式分类链形悬挂按终端下锚的方式分为未补偿、半补偿、全补偿三种。
如图3-2-1所示。
未补偿和半补偿链形悬挂,线索张力和弛度变化大,不适于高速列车运行,故已不采用。
全补偿链形悬挂承力索和接触线都采用补偿装置下锚,当温度变化时,补偿装置能自动调整图3-2-1 线索下锚示意图线索张力,保持线索张力不变。
因此,全补偿链形悬挂具有弹性好、线索张力恒定、接触线高度一致、吊弦偏移小、结构高度低、支柱容量小、施工方便等优点,在我国电气化铁路中广泛应用。
地铁、城铁接触网培训资料
培训资料
一 接触网介绍
地铁牵引电网是向地铁列车输送电能的 输电线路,其主要功能是通过列车上的受 电弓或受电靴向地铁列车提供电能。
国内城市轨道交通采用的牵引电网主 要有以下三种型式:
柔性架空接触网 刚性架空接触网 接触轨系统
一 接触网介绍
牵引电网由接触网和回流网两部分组成。
一 接触网介绍
2 架空刚性接触网
刚性架空接触网系统由悬挂支持装置、 汇流排、汇流排终端、膨胀补偿元件、接 触线、刚柔过渡元件、电连接、中心锚结、 隔离开关、分段绝缘器、接地保护系统、 防雷系统等部分构成。
架空刚性接触网有接触轨式、汇流排式。 汇流排型式有T型、∏型等。
架空刚性接触网
架空∏型刚性接触网
3 接触轨系统
谢谢!
接触网系统功能
➢ 5 吊弦 ➢ 吊弦的功用是将接触线悬吊在承力索上,通过吊弦,调整
接触线的弛度并改善授流质量。 ➢ 6 中心锚结 ➢ 在锚段的中部设置中心锚结,中心锚结主要的功能是: ➢ 缩小事故范围,当该锚段接触线或者承力索发生断线时,
防止整个锚段陷入瘫痪,减少事故抢修工作量。 ➢ 采用全补偿下锚时,防止下锚补偿器向一侧滑动。 ➢ 采用架空刚性悬挂或接触轨时,防止锚段向一侧滑动。
端部弯头
五、接触轨系统
膨胀接头
五、接触轨系统
中心锚结
五、接触轨系统
岔区设置
六、走行轨回流系统
回流箱
七、受电弓(靴)系统
受电弓
七、受电弓(靴)系统
受电靴
八、接触网施工工序
施工准备 施工定测
车辆段基础施工 支柱、门型支架安装
支柱装配 架空地线架设及调整
腕臂预配及安装 承力索架设 接触线架设 悬挂调整
有关接触网专业知识复习资料
3.AT供电方式 AT供电方式又称自耦变压器供电方式, 自耦变压器(Auto-Transformer,
简称AT)是一种电力变压器,它并接于接触网(J)、钢轨(R)和正馈线(AF)之中, 其接入方式如图1—16所示。
这种方式由接触网、钢轨、正馈线和自耦变压器组成供电回路,并在接 触网与正馈线之间每隔10~15km左右并联接入一台自耦变压器,其中心抽头 与钢轨连接,正馈线与接触悬挂同杆架设,架设于接触网支柱的田野侧。在AT 牵引变电所中,牵引变压器将110kV三相电降压至单相55kV,则钢轨与接触网 间的电压正好是自耦变压器两端电压的一半即27.5kV。
接触网
基本专业知识
受电弓滑行取流过程
1-1 接触网组成和要求
接触网是沿铁路上空架设的一条特殊形式的输电线路,
它由接触悬挂、支持装置、定位装置、支柱与基础等几部分 组成,如 图1—1所示。
一、接触悬挂
接触悬挂包括接触线、吊弦、承力索和补偿器及连 接零件.
二、支持装置 支持装置是接触网中支持接触悬挂,并将其机械负
备。这种供电方式的馈电回路结构简单,造价低,但对通信线路干扰较 大。因此,根据中国目前通信设备状况,此种供电方式仅适用于通信线 路较少的电气化铁路区段,或将通信线路改迁至远离电气化铁路的地区。 其工作原理如图1—12所示。
2.BT供电方式 在牵引供电系统中加装吸流变压器-回流线装置的供电方式称 BT(Booster Transformer)供电方式,BT供电方式能迫使由轨道回路和 从大地返回牵引变电所的机车牵引电流的绝大部分经由回流线路流回牵
BT供电存在的问题 ①安设了这种防护装置以后,使得牵引网单位长
度阻抗加大,供电电压损失及电能损失均增加。在接触 网回路中增加了变压器设备和电气分段,结构复杂和维 护工作量增大。
接触网基础知识
接触基础知识
• 25、什么是中心锚结? • 答:中心锚结一般安装在链形悬挂锚段中间,或仅
将接触线对承力索进行死固定(适用于半补偿), 或接触线对承力索进行死固定后同时承力索对支 柱进行死固定(适用于全补偿),这种固定形式称 为中心锚结。
接触基础知识
• 26、中心锚节的布置原则是什么? • 中心锚节的布置原则是:使中心锚节两边的线索
采取的不同的组合方式定位,目的是使定位器始 终处于受拉状态。 • 定位方式大体分为正定位、软定位、反定位、 双定位、单拉手定位等几种。
接触基础知识
• 33、什么是拉出值?拉出值有什么作用? • ⑴在定位点处接触线偏移受电弓中心的距离称为
拉出值。在直线区段也称为“之”字值。 • ⑵拉出值的作用主要是使运行的电力机车受电弓
接触基础知识
• 15、什么是绝缘子的泄露距离? • 泄露距离又称爬电距离是指沿绝缘子表面的曲线
展开长度。轻污区泄露距离规定为920mm,重污 区规定为1200mm。
接触基础知识
• 16、什么是支柱的侧面限界? • 支柱的侧面限界是指轨面连线中心处,线路中心
至支柱内缘的水平距离。 • 钢柱的侧面限界是指轨面连线中心处,线路中心
杆; (5)坠砣。
接触基础知识
• 23、补偿绳的作用是什么? • 答:补偿绳的作用有两个:一是连接坠陀串与补偿承
力索、接触线;二是通过补偿滑轮组中的传动比实 现设定的补偿张力。
接触基础知识
• 24、什么是补偿器的a、b值?a、b值在最低温度 是为何值?
• ⑴由坠砣杆耳环孔中心至定滑轮中心的长度称为 补偿器的a值,坠砣底面距地面的距离称为补偿器 的b值。
绝缘锚段关节不仅进行机械分段,同时进行同相 电分段。(3)非绝缘锚段关节只进行机械分段,不 进行电分段。
电气化铁路接触网知识培训讲义

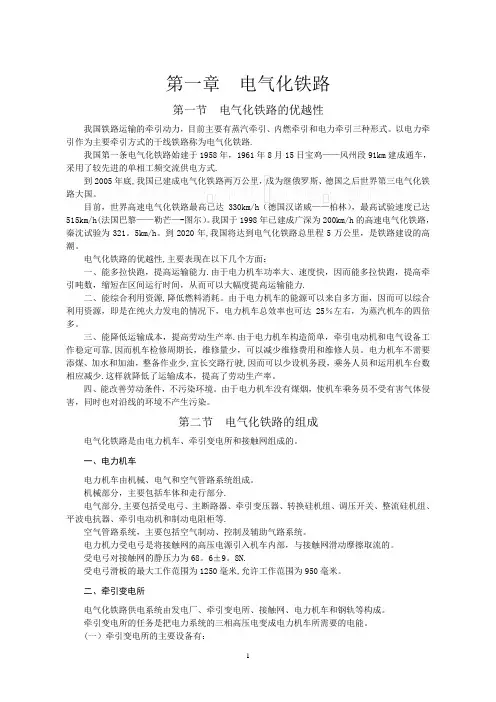

第一章电气化铁路第一节电气化铁路的优越性我国铁路运输的牵引动力,目前主要有蒸汽牵引、内燃牵引和电力牵引三种形式。

以电力牵引作为主要牵引方式的干线铁路称为电气化铁路.我国第一条电气化铁路始建于1958年,1961年8月15日宝鸡——风州段91km建成通车,采用了较先进的单相工频交流供电方式.到2005年底,我国已建成电气化铁路两万公里,成为继俄罗斯、德国之后世界第三电气化铁路大国。
目前,世界高速电气化铁路最高已达330km/h(德国汉诺威——柏林),最高试验速度已达515km/h(法国巴黎——勒芒—-图尔)。
我国于1998年已建成广深为200km/h的高速电气化铁路,秦沈试验为321。
5km/h。
到2020年,我国将达到电气化铁路总里程5万公里,是铁路建设的高潮。
电气化铁路的优越性,主要表现在以下几个方面:一、能多拉快跑,提高运输能力.由于电力机车功率大、速度快,因而能多拉快跑,提高牵引吨数,缩短在区间运行时间,从而可以大幅度提高运输能力.二、能综合利用资源,降低燃料消耗。
由于电力机车的能源可以来自多方面,因而可以综合利用资源,即是在纯火力发电的情况下,电力机车总效率也可达25%左右,为蒸汽机车的四倍多。
三、能降低运输成本,提高劳动生产率.由于电力机车构造简单,牵引电动机和电气设备工作稳定可靠,因而机车检修周期长,维修量少,可以减少维修费用和维修人员。
电力机车不需要添煤、加水和加油,整备作业少,宜长交路行驶,因而可以少设机务段,乘务人员和运用机车台数相应减少.这样就降低了运输成本,提高了劳动生产率。
四、能改善劳动条件,不污染环境。
由于电力机车没有煤烟,使机车乘务员不受有害气体侵害,同时也对沿线的环境不产生污染。
第二节电气化铁路的组成电气化铁路是由电力机车、牵引变电所和接触网组成的。
一、电力机车电力机车由机械、电气和空气管路系统组成。
机械部分,主要包括车体和走行部分.电气部分,主要包括受电弓、主断路器、牵引变压器、转换硅机组、调压开关、整流硅机组、平波电抗器、牵引电动机和制动电阻柜等.空气管路系统,主要包括空气制动、控制及辅助气路系统。
《接触网基本知识》课件
接触网的安全问题
1 故障和灾害防范
接触网可能会面临故障和各种灾害,因此需要定期进行检修、维护和灾害防范工作,以 确保铁路运行的安全性。
2 维护保养和管理
接触网需要定期进行维护和保养,以保证其正常运行。同时,管理措施和标准也要制定 和执行,以确保运行的安全和高效。
3 检测和监控
接触网的检测和监控是保证其运行安全和可靠性的重要环节,包括使用专业设备进行巡 视、检测和故障排除。
《接触网基本知识》PPT 课件
# 接触网基本知识
什么是接触网?
接触网是铁路电气化系统的重要组成部分,用于为电力牵引列车供应动力。 它由电缆、接触线、支柱和导电系统等部件组成,具Leabharlann 提供电力和保障铁路 运行的关键功能。
接触网的组成和结构
接触线
接触线是接触网中的主要部件,由导线和连接装置组成。它负责将电能传输给行驶在铁路上 的火车。
接触网的技术发展
1
未来发展趋势
2
随着技术的不断进步,接触网将朝着更
高效、可靠和可持续发展的方向发展。
3
技术创新和进展
接触网技术不断创新和发展,包括使用 新材料、提高设备效率和探索可再生能 源等方面的努力。
对铁路运输的影响
接触网的发展对铁路运输具有重要影响, 改善了列车运行效率、减少了能源消耗, 并提高了铁路运输的可持续性。
总结
重要性和意义
接触网是现代铁路运输不可或缺的组成部分,它提供了电力,并保障了铁路运行的安全和高 效。
现状和未来发展
接触网技术正在不断发展和进步,将来可能会采用更先进的材料和技术来提高效率和可持续 性。
对社会经济的贡献
接触网的发展为社会经济带来了巨大的贡献,促进了铁路运输的发展和经济的繁荣。
接触网基础知识培训(图文)
接触网-柔性悬挂
接触网-柔性悬挂
✓ 承力索 ✓ 接触线 ✓ 吊弦 ✓ 架空地线 ✓ 辅助馈线 ✓ 定位装置 ✓ 腕臂 ✓ 支柱 ✓ 基础
承力索 接触线 吊弦 定位装置
腕臂 支柱
架空地线
接触网-柔性悬挂安装方式
弹 性 底 座 悬 挂
弓 形 腕 臂 悬 挂
地下
高架 车辆段ຫໍສະໝຸດ 支持绝缘子接触线接触网-刚性悬挂
中间接头
汇流排终端 刚柔过度元件
接触网-刚性悬挂
电分段 & 电分相
电分段(用于直流牵引的普铁) 1)绝缘锚段关节,用于牵引变电所 馈线上网点; 2)分段绝缘器,一般用于渡线处。 电分相(用于AC25kV的大铁和市域铁路) 1)采用两个绝缘锚段关节,形成中间一 段中性段(无电区); 2)用两套分段绝缘器,也可以形成中间 一段中性段(无电区);
接触网基础知识培训(图文)
接触网
.1 城轨接触网的类型
主流
架空刚性悬挂供电方式
对应的车辆 型式
架空柔性悬挂供电方式
第三轨供电方式
.1 城轨接触网的类型
跨 座 式 单 轨
唐 山 磁 悬 浮 列 车
非主流
广 州 A P M 五 轨
珠 海 地 面 感 应 式 有 轨 电 车
接触网-刚性悬挂
支撑结构
支持线夹 汇流排
接触网基础知识培训
支柱 和基 础
支柱和基础:
支柱和基础可以分为中间柱、转换柱、锚柱、定 位柱、岔道柱、软横跨柱、硬横梁柱和桥柱等。 而弓网故障的多发区是在岔道柱、锚柱和转换柱 处。
支持装置
腕臂 斜拉杆 定位管
支持装置:
在接触网的结构中,支持装置是用来支持接触悬 挂并将其负荷传导给支柱或者其他建筑结构。其 主要由腕臂、斜拉杆、定位管等组成。
分段绝缘器
分段绝缘器: 分段绝缘器的主要是用在牵引变电所、供电分区 处接触网需要分相供电的电分段位置处,它不仅 承受两边接触网上不同的相位电压,而且还起到 机械连接作用。因此电力机车在通过分段绝缘器 时,因有一段无电区域,只能够靠电力机车惯性 通过。
线岔
线岔:
线岔位于线路道岔处上方,使机车受电弓能够顺 利地从一股道的接触悬挂转入到另一股道的接触 悬挂上,必须使两支接触线交叉。两支接触线交 叉的角度大小,交叉的高低位置,交叉点投影的 位置都直接影响着机车受电弓的正常转换。因而 调整交叉点的接触线以及零部件是一项十分细致 的工作。
下锚棘轮装置
下锚棘轮补偿装置: 棘轮补偿装置是一种能够自动调整承力索和接触 线张力的自动装置。由于补偿装置中坠砣重力的 作用,当温度发生变化时接触线会伸长或缩短, 使接触线的弛度和张力得到自动调整补偿而保持 恒定,使接触悬挂的工作状态始终处于良好,保 证技术要求的满足。
上网隔离开关
上网隔离开关:
隔离开关是将接触网设备在有电压无负荷情况下 切断或闭合线路用的一种电气设备。隔离开关安 装在电分段处,和分段绝缘器配合使用起供电分 段的作用。
在操作上网隔离开关时要迅速果断、在合闸终了 时用力严禁用力过猛,严禁在接地刀闸闭合时强 行闭合主刀闸;在断开时应慢而谨慎,当刀片刚 离开固定触头时应迅速,以便能迅速消弧,并将 刀片尽量拉到头。
接触网基础知识
随着列车牵引功率的增大,流过接触网线索中的牵引电流成倍增加,接触网的网压降和发热成为影响接触网运营和安全的一大问题。采用电导率高的新型接触线,增加接触网的附加导线等方法可有效降低接触网阻抗,提高能源利用率,降低接触网发热,延长接触网寿命。
三、综合提高接触网的波动传播速度
(3)、高速弓网系统受流质量评价体系及其相关参数计算,包括:平均接触压力,最高运行速度下接触力最大标准偏差,最高运行速度下的燃弧率,定位器允许抬升量与最大抬升量之比值等内容。
(4)、弓网相互作用动力学分析,计算机仿真,弓网参数配合,主要包括:弓网动力学模型的建立与仿真,弓网参数对受流的影响分析,弓网参数的配合关系分析。
3、高速弓网受流技术
(1)、高速接触网的特点、研究内容、研究方法、发展方向;
(2)、高速弓网系统的特性分析,包括:高速受电弓的动静态特性,高速受电弓的质量归算方法,高速弓网系统的振动方程及其振动特性分析,弓网接触压力分析与计算、高速接触网的动静态特性(悬挂弹性计算、接触线坡度计算、波动速度计算)等内容。
(5)、支柱受力及支柱装配计算
支柱受力分析及负载计算;支柱容量计算及支柱选用;腕臂稳定性校验;支柱装配计算。
(6)、接触网施工计算,包括:软横跨预制计算,整体吊弦预制计算,腕臂偏移值计算。
(7)、基础稳定性计算,主要掌握棱柱形基础的受力分析及稳定性校验。
(8)、平面图设计,主要包括:平面设计的内容、步骤,站场、区间、隧道接触网平面布置的方法和技术原则,接触网CAD系统的组成及开发方法。
(3)、链形悬挂的机械计算
临界负载和结构系数的概念、意义、作用、计算;半补偿链形悬挂状态方程的建立;状态方程起始条件的确定;安装曲线计算与绘制。全补偿链形悬挂的补偿安装曲线,导高变化曲线等。
接触网基础知识PPT课件
2021/3/9
10
二、接触悬挂的线索 1、接触线 接触线是直接和受电弓滑板相接触并摩擦的, 电力机车从接触线上取得电能。因此,接触 线既要有足够的机械强度又要有良好的电气 性能。 接触线制成带沟槽的圆柱状,沟槽便于安装 线夹,固定接触线又不影响受电弓取流。接 劁线底面与受电弓接触的部分呈圆弧状。
26
(四)滑动吊弦 在极限温度下安装普通吊弦、弹性吊弦, 若其偏斜角超过允许范围,就要采用滑动 吊弦。如:在隧道内因受净空高度的限制, 接触网结构高度较小,吊弦较短,偏斜角 易超过允许范围,所以在隧道内多采用滑 动吊弦。所谓滑动吊弦就是吊弦的一端可 沿线路方向移动,其形式多种多样。如图 7-4所示。
④直供加回流供电方式。是指牵引变电 所输出的电能直接通过接触网输送给电力 机车,牵引电流通过钢轨,回流线或大地 返回牵引变电所。
2021/3/9
3
图l供电系统图
1—输电线; 2—牵引变电所; 3—
馈电线; 4一接触线; 5一电力机车;
2021/3/9
6—钢轨
4
三、接触网的组成 接触网定义:接触网是沿铁路上空架设的一 条特殊形式的输电线路。 接触网的组成:由接触悬挂、支持装置、定 位装置、支柱与基础等几部分组成。
2021/3/9
27
图7-4 铜 合 金 不 可 调 滑 动 整 体 吊 弦
2021/3/9
28
第三节 支柱 一、支柱按材质分类
接触网支柱按其使用材质分为预应力
钢筋混凝土支柱和钢柱两大类。一般在 区间及站场单根定位,五股道及以下的 软横跨以及25 m以下硬横梁支柱采用钢 筋混凝土支柱,五股道以上的软横跨支 柱,桥梁以及25 m以上硬横梁支柱采用 钢柱。
2021/3如/9 图
轨道交通(地铁)接触网基础知识PPT课件
分段绝缘器安设在独立区段的两端,其结构既 能保证供电的分段,又能使受电弓平滑地通过该设 备。分段绝缘器大多应配合隔离开关使用,以便使 分区绝缘器两端的接触线当开关闭合时都能带电; 当隔离开关打开时,独立的区段中则没有电,便于
-
钢轨
3
4
5
接触网的供电方式
每个牵引站仅对其两侧区间供电,供电距离过长,电压降 也就越大,会使两端电压过低电能损耗过大;供电距离偏短, 则牵引站数量增多,投资也增加。供电距离、接触线截面与 接触网供电方式有关。
单边供电:指电客列车只从所在供电臂上的一个牵引站获得 电能。
双边供电:指电客列车从所在供电臂上同时获得两个牵引站 电能。
33
E、补偿装置
弹簧补偿器用于150米以下的小锚段。
34
F、线岔
线岔的作用是保证电力机 车受电弓由一股道的接触线平 滑、安全地过渡到另一股道的 接触线,从而达到使电力机车 牵引的列车完成线路转换运行 的目的。
35
F、线岔
36
G、软横跨
软横跨是多股道(至 少3跨)接触网悬挂的横 向支持装置。它由横向承 力索和上、下部固定绳及 连接零件组成。横向承力 索承受接触悬挂的全部垂 直负载;上部固定绳承受 承力索的水平负载;下部 固定绳承受接触线的水平 负载。
轨道交通供电接触网 基础知识
1Байду номын сангаас
接触网系统
是将牵引变电所输出的电 能通过受电弓传送给电客列车 的输电系统。
牵引变电所
受电弓
接触网
电客列车
钢轨
2
接触网的供电电压
接触网基础培训教材新
第六节 牵引变电所向接触网的供电方式
牵引变电所向接触网供电有三种方式:单边供电、双边供电以及紧急故障下的越区供电。
设置纵向电分段可达到灵活供电,把发生故障之供电分段两头隔离开关打开,运用不同供电方式,可不 影响其它供电分段送电和机车运行,便于故障段停电检修和缩小事故范围。设置横向电分段方便装卸线等 停电作业,但此处装置的隔离开关应是带接地刀闸的。
பைடு நூலகம்
第八节 接触网的机械分段
为满足机械受力方面的要求,将接触网分成若干一定长度且相互独立的分段,每一分段叫锚段。两个 相邻锚段衔接部分称为锚段关节。 根据锚段所起的作用可分为电不分段非绝缘锚段关节和电分段绝缘锚段关节。根据锚段关节所含跨距数 可分为三跨、四跨、五跨锚段关节。非绝缘锚段关节只起机械分段作用,绝缘锚段关节既起机械分段作 用还起电分段作用。 作用:有了机械分段,使各锚段在受力方面是独立的,当一锚段发生故障时,不会影响邻段的悬挂状况 ,借此可以缩小事故范围。
第十四节 软横跨
二、软横跨 定义: 是软横跨支持装置的简称,它是位于车站的横向支持装置。 作用:多组接触悬挂的定位 分类:按照软横跨安装的形式不同,为了方便起见把软横跨装置划分成不同的节点,每一个节点表示一种安装 形式,这样就可以把不同形式的软横跨看成是不同节点的组合。
第十五节 硬横跨
• 三、硬横跨 • 定义:是硬横跨支持装置的简称,它是梁柱式门形结构,吊柱安装在横梁上,通过腕臂支持装置对多组接
三、吊弦
接触网基础知识
接触网基础知识一、名词解释1、接触网接触网是电气化铁路交通所特有的沿路轨假设的为电力机车或电动车组提供牵引电能的特殊供电线路,是电气化轨道交通牵引供电系统的重要组成部分。
广义上讲,接触网包括由接触轨构成的牵引供电结构和由架空接触线构成的牵引供电结构两大类。
狭义上讲,接触网主要指架空接触网。
2、结构高度链型悬挂在支柱定位点处,承力索与接触线间的垂直距离。
3、悬挂弹性接触网悬挂弹性,是指接触悬挂在受电弓抬升力的作用下所具有的升高性能,即悬挂某一点在受电弓压力下,单位垂直力使接触线升高的程度。
衡量弹性的标准,一是弹性的大小,二是弹性的均匀程度。
弹性小且比较均匀是接触网适应高速行车所追求的目标。
4、当量跨距假如设定一个综合代表跨距,而这个跨距中的导线张力随温度变化的规律与该锚段内的实际变化规律完全相同,则这个假设的代表跨距就称为该锚段的当量跨距。
5、临界跨距所谓临界跨距是指在该跨距内,接触线最大张力既出现在最低温度时,又出现在覆冰时的一个跨距。
6、临界负载所谓临界负载,就是假设覆冰时的合成负载。
在临界负载状态下,承力索的张力达到最大许可值,并等于承力索在最低温度时的张力。
7、土壤安息角土壤安息角(自然倾斜角):土壤自然堆积,经沉落稳定后的表面与地平面所形成的夹角,就是土壤的安息角(自然倾斜角)。
8、安装曲线安装曲线是指欲使架设后的线索张力和弛度符合技术要求,必须预先计算和提供的工程安装用的悬挂线索张力和弛度随温度变化的曲线。
9、波动速度波动传播速度是指在两端加有张力的线索,在静止条件下对其施加()(t P P δ=)(t δ为冲激函数)的作用力后,线索振动横波(振动方向和传播方向垂直的波)沿线索的传播速度。
10、受电弓归算质量受电弓的归算质量是指将整个受电弓的活动部分(如滑板、托架、框架等)的实际质量利用动能相等原理归算到受电弓工作高度(弓线接触点),使整个受电弓具有与滑板相同加速度的质量,该质量所产生的动能与整个受电弓所产生的实际动能相等。
《接触网基础知识》PPT课件
支柱及横梁的安装状态,腕臂安装是否符合要求。
3、检查隐蔽工程记录和产品合格证明
4、检查工程图纸质量及其他技术资料
精选课件ppt
20
谢谢
精选课件ppt
21
接触网概述
北京铁路电气化学校 李伟
一、接触网基本结构 二、接触网验收中常见问题
精选课件ppt
1
(一)接触网组成
1、接触悬挂 2、支持装置 3、定位装置 4、支柱与基础
精选课件ppt
2
1、接触悬挂
主要设备: 接触线、吊弦、承力索和补偿器及其连接零件。 作用:
将牵引变电所的电能输送给电力机车 悬挂类型:
按受电弓滑板工作面的要求、固定接触线的位置,同时将接触 线水平负载传给支柱。 定位装置结构及技术要求: 分为正定位、反定位、软定位、双定位。 拉出值或之字值: 定位点处接触线相对受电弓中心的距离,检规规定误差30mm 目的是为了使受电弓磨耗均匀。
精选课件ppt
7
拉出值检调方法
精选课件ppt
9
3、支柱与基础
两悬挂间有效绝缘距离需大于400mm,转换柱处两悬挂的垂直距 离对于悬式绝缘子保持400-500mm,采用绝缘杆件分段时应保持 350-400mm。分段绝缘子或绝缘杆的下裙边应高于工作支接触线 100mm。两接触线工作转换点的高度应尽量一致,允许误差 20mm。两接触线水平距离保持400-500mm。
安装状态。如果曲线半径小还要注意转换柱与中心柱之间 导线的偏移量。
接触线上零件安装状况主要是指吊弦线夹、电连接线 夹、接头线夹、定位线夹、线岔、软横跨或硬横跨、分段绝缘器、支柱安装状态、线岔
交叉点处线索安装状态。 线岔交叉点处的安装状态:
接触网基础知识
单开道岔处旳布置
汇流排终端
2.2、刚性悬挂旳构造与设备
10 锚段关节
2.2、刚性悬挂旳构造与设备
小结
以上简介了架空刚性接触网旳基本构 造和主要设备,主要有:悬挂形式、汇流 排、锚段关节、中心锚结、线岔、膨胀接 头、中间接头。
2.3 柔性架空接触网旳构造与设备
1 柔性架空接触网旳基本构成
要求:安装完毕后,定位管应呈水平状态。
套管型
2.3 柔性架空接触网旳构造与设备
4 定位装置 (2)定位器
定位器是定位装置旳关键部件; 作用:经过定位线夹将接触线拉出并固定在设计要求旳空间位置,
它承受接触线旳水平分力。
构成:由镀锌钢管、套筒和定位销钉焊接加工制成。 要求:为了防止定位器和运营中旳受电弓相碰,要求定位器安装完
横跨旳地方。
2.3 柔性架空接触网旳构造与设备
(3)腕臂柱旳装配
特大桥接触网
2.3 柔性架空接触网旳构造与设备
(4)刚性支持与柔性支持
刚性支持与柔性支持相比,具有构造简洁、零件 数少、稳定性高,高速受流特征好,便于施工和维修 旳特点,在高速接触网中得到广泛应用。
2.3 柔性架空接触网旳构造与设备
特殊接触网:可移动,可上下升降,可在特殊情况下斩断
2.1、接触网旳定义与分类
3 接触轨
侧磨式
上磨式
下磨式
特点:
第三轨供电方式
占用净空小,维修工作量小,出现意外时旳安全性差, 主要用于地铁中。
2.2、接触网旳定义与分类
刚性悬挂
刚性架空接触网有: “接触轨式”、“汇 流排+接触线”两类
4 T型汇流排接触网
腕臂式支持装置由平腕臂 (原为水平拉杆)和斜腕臂及其 连接零件构成。
接触网复习知识点
知识接触网基础知识一、接触网基础1、接触网事故抢修采取临时措施时,必须考虑哪些因素?答:⑴机械受力;⑵电气绝缘;⑶机车车辆限界;⑷越区或迂回供电能力;⑸机车降弓通过能力;⑹主导电回路的畅通。
2、为确保人身安全,哪些支柱应双接地?答:⑴隔离开关,避雷器及吸流变压器等;⑵站台上的钢柱及人员活动频繁的支柱。
3、曲线外侧中间柱,定位器的尾线调到最短时,拉出值仍不到位,是什么原因?如何解决?答:⑴原因是支柱装配不合格: A 杵环杆底头; B 腕臂底座安装偏低; C承力索偏向曲内; D定位环位置偏高。
⑵解决方法:调整支柱装配。
4、什么是接触网的保安装置?其作用是什么?答:①接触网所安装的火花间隙,避雷器,保安器等与地线形成的装置称为保安装置。
②其作用是当接触网发生大气过电压或绝缘子被击穿时,保安装置可将大气过电压或短路电流迅速引入大地,从而保证电气设备和人身安全。
5、对车梯工作台进行定期进行检验的标准是什么?答:⑴检验周期为 6 个月;⑵试验负荷为2950N;⑶持续时间为10min。
6、对各种紧线器进行外观检查时,有什么情况不能使用?答:外表有裂纹或变形者,夹口磨损严重者。
7、接触网检修计划有哪几种?答:⑴按检修范围分为大修计划和小修计划;⑵按检修时间分为年计划,月计划和日常计划;8、避雷器一般设置在什么地方?答:一般设置在电分相,电分段锚段关节,分区亭引入线,长隧道两端,开闭所和变电所馈线出口等处。
9、“BT”供电防干扰原理有哪些?答:将吸流变压器的原边和次边分别串接在接触网导线和回流线上,通过变压器的原边,次边互感耦合作用,迫使本来由钢轨——大地返回变电所的牵引电流,大部分改由回流线回归变电所(小部分还是由大地泄流走)从而实现对称供电,起到防护作用。
10、接触网施工应遵循哪些规程,规范和规则?答:⑴部颁铁路技术管理规程(有关章节);⑵部颁铁路电力牵引供电施工规范(网);⑶部颁铁路电力牵引供电质量检验评定标准(网);⑷部颁铁路电力牵引供电施工技术安全规则;⑸铁路局颁行车组织规则(有关章节);⑹与铁路局签定的有关协议。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
链型悬挂是指在接触线上方设有承力索,接 触线通过吊弦悬挂在承力索上的悬挂形式。 这是电气化铁路广泛采用的悬挂类型。
链型悬挂按悬挂点处的吊弦形式、下锚方式、 接触线和承力索的相对位置分为一下几种类 型: 1-1、按悬挂点处吊弦形式分为:
简单链型悬挂和弹性链型悬挂。
(a)图 简单链型悬挂 (b)图 弹性链型悬挂
要求承力索能够承受较大的张力和具有抗腐蚀 能力,并且在温度变化时弛度变化较小。
(一)铜承力索 铜承力索导电性能好,可做牵引电流的通道 之一,和接触线并联供电,降低压损和能耗, 且抗腐蚀性能高。但铜承力索消耗铜多,造价 高且机械强度低,不能承受较大的张力,温度 变化时弛度变化也大。规格型号有TJ-95、TJ120等几种。TJ表示铜绞线,数字表示截面积。
接触网基础知识
二、供电方式 接触网上的额定电压为25KV,由于供电距
离较长,电能在输电线路和接触网中产生电能 损耗,使接触网末端电压降低。为了让接触网 末端电压不低于电力机车的最低工作电压,要 求两牵引变电所之间的距离一般为40-60KM, 具体位置需经供电计算确定。 牵引供电系统的供电方式:
①直接供电方式:是指牵引变电所输出的电能 直接通过接触网输送给电力机车,牵引电流通 过钢轨或大地返回牵引变电所; ②BT供电方式:在牵引供电系统中加装吸流变 压器——回流装置的供电方式称为BT供电;
(一)普通吊弦
普通吊弦是指链形悬挂跨距中内所用的吊弦。 用Φ4.0 mm镀锌铁线制成,一般由二节或三节连 在一起,故又称环节吊弦。制作环节吊弦前,应 将Φ4.0 mm镀锌铁线拉伸后再下料,两端环孔形 状应做成滴水珠形,环的直径为线径的5~10倍 (20~40 mm),环孔收口处缠绕两圈半至三圈, 多余部分截去,每节吊弦两端环孔应互相垂直。 其结构如图7-1所示。普通吊弦最下面的一节应预 留有穿过接触线吊弦线夹后回头(约300 mm)的长 度。现代化电气化铁路大多已不采用。
图7-1普通吊弦结构图
(二)弹性吊弦 为改善悬挂点处的弹性,使接触悬挂弹性均 匀,在支柱悬挂点处安装一根吊索和两根整 体吊弦,这样的结构形式称为弹性吊弦。吊 索采用TJ-35型铜合金绞线。弹性吊弦有利 于消除定位点处接触线的硬点,改善定位处 悬挂的弹性。如图7-2所示。
图7-2-承力索;2-吊索;3-整体吊弦;4接触线。
③AT供电方式:AT供电方式是在牵引网 中增设自耦变压器和正馈线的供电方式。 该供电方式是沿接触悬挂并行架设一条正 馈线(AF线)每隔10KM设一台自耦变压 器。自耦变压器并联在接触悬挂和正馈线 之间。其特点是供电距离长,结构复杂, 造价高;
④直供加回流供电方式。是指牵引变电 所输出的电能直接通过接触网输送给电力 机车,牵引电流通过钢轨,回流线或大地 返回牵引变电所。
形状如图3-1所示。
图3-1铜接触线截面
(二)银铜合金、镁铜合金接触线 银铜合金接触线与铜接触线相比具有热软化 特性高,耐高温的特点。从而适合于大电流及 最高时速250 km/h的运行条件,镁铜合金线 应用于更高速场合下。结构如图3-2所示
图3-2镁铜合金接触线结构示意图
(三)接触线
2、承力索 承力索的作用是通过吊弦将接触线悬挂起来。
(1)简单链型悬挂在悬挂点处采用整体 吊弦,如图a所示 (2)弹性链型悬挂在悬挂点处采用弹性 吊索和整体吊弦,如图b所示 1-2、按下锚方式分类: 链型悬挂按下锚方式分为:无补偿链型悬 挂,半补偿链型悬挂,全补偿链型悬挂。
无补偿链型悬挂下锚也叫硬锚。接触悬挂 的承力索和接触线通过绝缘子直接固定在 支柱上。半补偿链型悬挂下锚承力索为硬 锚,接触线通过张力补偿装置下锚。目前 较少采用。
二、接触悬挂的线索 1、接触线 接触线是直接和受电弓滑板相接触并摩擦的, 电力机车从接触线上取得电能。因此,接触 线既要有足够的机械强度又要有良好的电气 性能。 接触线制成带沟槽的圆柱状,沟槽便于安装 线夹,固定接触线又不影响受电弓取流。接 劁线底面与受电弓接触的部分呈圆弧状。
(一)铜接触线 1.根据截面积不同,目前使用较多的有 CTM-150、CTS-120、TCG-85三种。其符号 意义:TCG表示铜接触线,CTS表示铜锡合 金接触线,CTM表示铜镁合金接触线。150、 120 、 85表示接触线的截面积。
全补偿链型悬挂下锚是接触线和承力索均 通过张力补偿装置固定到支柱上。当温度 变化时,补偿装置自动调整,保证线索张 力和驰度不变。
如图 a无补偿下锚
b半补偿下锚
c全补偿下锚
1-3 按接触线和承力索相对位置分类 按接触线和承力索相对位置可分为直链形 悬挂,半斜链形悬挂,斜链形悬挂三种形 式。直链形悬挂是承力索和接触线布置在 同一垂面内。半斜链形悬挂是将承力索布 置在线路中心的正上方,接触线呈“之” 字形布置。斜链形采用较少,不再具体讲 述。
图l供电系统图 1—输电线; 2—牵引变电所; 3— 馈电线; 4一接触线; 5一电力机车;
6—钢轨
三、接触网的组成 接触网定义:接触网是沿铁路上空架设的一 条特殊形式的输电线路。 接触网的组成:由接触悬挂、支持装置、定 位装置、支柱与基础等几部分组成。
第二节 接触悬挂 一、接触悬挂的分类。接触悬挂分为简单悬 挂和链型悬挂两种类型。简单悬挂不设承力 索,是直接将接触线悬吊固定在支持装置上 的一种悬挂形式。因为没有承力索,接触线 驰度较大,弹性不均匀,悬挂稳定性差不适 合高速运行的要求,目前已不采用。
பைடு நூலகம்
铜承力索截面图
3、吊弦 吊弦是链型悬挂中承力索与接触线间的连接吊索。 吊弦的作用 在链形悬挂中,利用调节吊弦的长短 来保证接触悬挂的结构高度、接触线的弛度、接触 线距轨面的高度;以及线岔处的水平、抬高,改善 接触悬挂的弹性,调整接触线的弛度,保证接触线 与受电弓良好接触,提高电力机车受电弓取流质量。 吊弦是不应有电流通过的,如发现吊弦有温升、发 红或烧伤就说明该段接触网正常导流有问题。 二、吊弦分类 吊弦一般分为普通环节吊弦、弹性吊弦、整体吊 弦和滑动吊弦四种。
