端口汇聚操作
网管型交换机端口汇聚功能
网管型交换机端口汇聚功能网管型交换机是一种具有管理功能的交换设备，可以通过网管接口对交换机进行配置和管理，以便更好地满足网络的需求。
端口汇聚功能是网管型交换机的一种功能，主要是利用多个物理接口（端口）将它们绑定在一起，形成一个逻辑接口，从而提高交换机的带宽和可靠性。
本文将从端口汇聚的原理、应用场景、配置和管理等方面进行详细介绍。
一、端口汇聚的原理端口汇聚主要通过两种技术实现：链路聚合（Link Aggregation）和串行串并转换（Serial Serial-Parallel Conversion）。
1.链路聚合：网管型交换机将多个物理接口（端口）绑定在一起，形成一个逻辑接口，通过交换机的工作模式使得多个物理接口同时工作，从而实现带宽的合并，并提高数据的传输速率。
2.串行串并转换：将多个物理接口（端口）转换成一个高速物理接口（端口），这样就可以提高交换机的传输速率和带宽。
常见的串行串并转换方式有横向串行串并转换和纵向串行串并转换。
二、端口汇聚的应用场景端口汇聚功能适用于大型企业网络、数据中心、云计算等对带宽和可靠性要求较高的场景。
下面列举几个具体的应用场景：1.支持大量用户同时访问：在大型企业网络中，用户数量众多，对网络的带宽要求较高。
通过端口汇聚功能，可以将多个物理接口（端口）合并为一个逻辑接口，提供更大的带宽，满足用户同时访问的需求。
2.提高数据中心的传输速率：在数据中心中，大量的数据需要进行传输。
通过端口汇聚功能，可以将多个物理接口（端口）绑定在一起，形成一个逻辑接口，提高数据的传输速率和带宽，加快数据中心的工作效率。
3.增强网络的可靠性：在云计算等对网络可靠性要求较高的场景中，通过端口汇聚功能，可以实现冗余备份，提高网络的可靠性。
当一些物理接口（端口）发生故障时，数据可以自动切换到其他正常工作的物理接口（端口），保证网络的稳定运行。
三、端口汇聚的配置和管理1.端口汇聚配置：管理员可以通过网管接口对交换机进行端口汇聚的配置。
H3C交换机端口汇聚
(1)H3C S3600 , S5600, 5500-SI , 3610, 5510 系列交换机端口汇聚手工汇聚的配置：当交换机之间采用Trunk端口互连时，配置端口汇聚会将流量在多个端口上进行分担，即采用端口汇聚可以完成增加带宽、负载分担和链路备份的效果路由器设置。
1. 建立汇聚组[SwitchA]link-aggregation group 1 mode manual2. 进入端口E1/0/1[SwitchA]interface Ethernet1/0/13. 参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet1/0/1]duplex full4. 参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet1/0/1]speed 1005. 将端口加入汇聚组[SwitchA-Ethernet1/0/1]port link-aggregation group 16．端口E1/0/2 和E1/0/3 的配置与端口E1/0/1 的配置一致7．SwitchB 与SwitchA 的配置顺序及配置内容相同8．补充说明：汇聚组中各成员端口对出端口方向的数据流进行负荷分担，如果数据流是IP 报文，负荷分担基于源IP 和目的IP ，如果数据流不是IP报文，负荷分担基于源MAC和目的MAC静态汇聚的配置：1．创建静态汇聚组1[SwitchA] link-aggregation group 1 mode static2．将以太网端口Ethernet1/0/1 至Ethernet1/0/3 加入汇聚组1 [SwitchA] interface Ethernet1/0/1[SwitchA-Ethernet1/0/1] port link-aggregation group 1[SwitchA-Ethernet1/0/1] interface Ethernet1/0/2[SwitchA-Ethernet1/0/2] port link-aggregation group 1[SwitchA-Ethernet1/0/2] interface Ethernet1/0/3[SwitchA-Ethernet1/0/3] port link-aggregation group 1动态汇聚的配置：1. 开启以太网端口Ethernet1/0/1 至Ethernet1/0/3 的LACP协议<SwitchA> system-view[SwitchA] in terface Ethernet1/0/1[SwitchA-Ethernet1/0/1] lacp en able[SwitchA-Ethernet1/0/1] in terface Ether net1/0/2[SwitchA-Ethernet1/0/2] lacp en able[SwitchA-Ethernet1/0/2] in terface Ether net1/0/3[SwitchA-Ethernet1/0/3] lacp en able2. 补充说明：只有端口的基本配置、速率、双工等参数一致时，上述端口在开启LACP协议之后，才能汇聚到同一个动态汇聚组内，实现端口的负载分担。
3900 系列华为交换机操作手册---10-端口汇聚操作
端口汇聚目录目录第1章端口汇聚配置..............................................................................................................1-11.1 端口汇聚简介.....................................................................................................................1-11.1.1 端口汇聚概述...........................................................................................................1-11.1.2 LACP协议简介........................................................................................................1-11.1.3 操作Key..................................................................................................................1-21.1.4 手工汇聚..................................................................................................................1-21.1.5 静态LACP汇聚.......................................................................................................1-31.1.6 动态LACP汇聚.......................................................................................................1-41.1.7 端口汇聚组的类型....................................................................................................1-51.2 配置端口汇聚.....................................................................................................................1-61.2.1 配置手工汇聚组.......................................................................................................1-61.2.2 配置静态LACP汇聚组............................................................................................1-71.2.3 配置动态LACP汇聚组............................................................................................1-81.3 端口汇聚配置显示与维护...................................................................................................1-91.4 以太网端口汇聚配置举例.................................................................................................1-10第1章端口汇聚配置1.1 端口汇聚简介1.1.1 端口汇聚概述端口汇聚是将多个端口汇聚在一起形成一个汇聚组，以实现出/入负荷在汇聚组中各个成员端口中的分担，同时也提供了更高的连接可靠性。

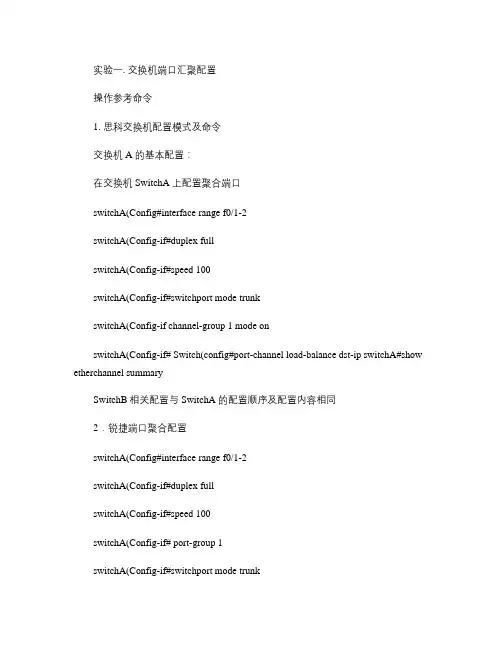

实验一交换机端口汇聚配置参考操作步骤(精)
实验一. 交换机端口汇聚配置操作参考命令1. 思科交换机配置模式及命令交换机A 的基本配置：在交换机SwitchA 上配置聚合端口switchA(Config#interface range f0/1-2switchA(Config-if#duplex fullswitchA(Config-if#speed 100switchA(Config-if#switchport mode trunkswitchA(Config-if channel-group 1 mode onswitchA(Config-if# Switch(config#port-channel load-balance dst-ip switchA#show etherchannel summarySwitchB 相关配置与SwitchA 的配置顺序及配置内容相同2．锐捷端口聚合配置switchA(Config#interface range f0/1-2switchA(Config-if#duplex fullswitchA(Config-if#speed 100switchA(Config-if# port-group 1switchA(Config-if#switchport mode trunkswitchA(Config-if#exit验证测试：验证接口 f0/1和f0/2属于AG1switchA#show aggregateport 1summarySwitchB 相关配置与SwitchA 的配置顺序及配置内容相同3. 华为系列交换机配置模式及命令进入端口E0/1[SwitchA]interface Ethernet 0/1参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet0/1]duplex full参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet0/1]speed 100端口E0/2与端口E0/1的配置一致[SwitchA-Ethernet0/1] interface Ethernet 0/2[SwitchA-Ethernet0/2] duplex full[SwitchA-Ethernet0/2]speed 100[SwitchA]link-aggregation Ethernet 0/1 to Ethernet 0/2 both [SwitchA]dis link-aggregationSwitchB 相关配置与SwitchA 的配置顺序及配置内容相同4．配置两个交换机的Vlan 1地址[SwitchA]interface vlan-interface 1[SwitchA-Vlan-interface]ip address 192.168.1.1 255.255.255.0[SwitchA-Vlan-interface]quit[SwitchA]display interface vlan 1[SwitchB]interface vlan-interface 1[SwitchB-Vlan-interface]ip address 192.168.1.2 255.255.255.0[SwitchB-Vlan-interface]quit[SwitchB]display interface vlan 1【测试汇聚结果】[SwitchA]ping 192.168.1.2将E0/1端口关闭再进行测试[SwitchA] int e0/1[SwitchA-Ethernet 0/1]shutdown[SwitchA]ping 192.168.1.2三、注意事项和排错1、为使Portgroup 正常工作，只有同类端口才能聚合为一个AG 端口。
交换机与路由器间的端口聚合设置方法教程
交换机与路由器间的端口聚合设置方法教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。
与路由器间的端口聚合是三层端口的綑绑，要求交换机的逻辑通道工作在三层模式下，使用no switchport 关闭二层通道，那么交换机与路由器间的端口聚合设置命令是什么呢?方法步骤switchA#conf tswitchA(config)#int port-channel 5 ;进入逻辑通道5switchA(config-if)#no switchport ;定义为三层接口switchA(config-if)#ip address 10.65.1.1 255.255.0.0 ;设置通道IP地址switchA(config-if)#exitswitchA(config)#int range f0/1 -2 ;进入物理接口switchA(config-if-range)#no ip address ;去掉物理接口IPswitchA(config-if-range)#channel-group 5 mode on ;设通道5手动方式switchA(config-if-range)#no shutdownswitchA(config-if-range)#exitswitchA(config-if)#endswitchA#router#conf trouter(config)#int port-channel 5 ;进入逻辑通道5router(config-if)#ip address 10.65.1.2 255.255.0.0 ;设通道IP 地址router(config-if)#int f0/0 ;进入物理端口router(config-if)#no ip address ;去掉端口IP地址router(config-if)#no shutdown ;激活物理端口router(config-if)#channel-group 5 ;添加到通道5router(config-if)#int f0/1router(config-if)#no ip addressrouter(config-if)#no shutdownrouter(config-if)#channel-group 5router(config-if)#endrouter补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。
四网卡聚合图文教程
四网卡汇聚详细图文教程一、网卡端口汇聚：首先先看下我汇聚好的设备管理器图详细步骤如下：安装最新的网卡驱动会自动把INTEL分组的功能集成进去1、安装INTEL的网卡驱动（我安装的是14.4）2、驱动完毕后在设备管理器里右键点INTEL的网卡，选属性3、属性里选分组4、选与其他适配器分区，选新组5、组名随便添，例如：奇东锐腾无盘分组，下一步6、勾选你要搭建负载的网卡，下一步7、选择组模式，如果你的交换机支持链路聚合，选静态链路聚合8、设置你的组，选择主、从卡有些朋友汇聚好后问为什么汇聚好的是1G而不是4G，别着急，还有关键的步骤在后面，交换机那里还需要设置的，前提是你的交换机支持聚合功能二、交换机端口汇聚：新建端口汇聚时，汇聚端口类型应设为一致，而且端口的工作速率不能设为自协商，且不同速率的端口不能配置为同一个汇聚组，聚合组中的所有端口必须为全双工（FULL）。
开始我就犯了这个错误，没有调整，结果百试不成。
这里我用的交换机为奇东锐腾的KD-8632MF，我的服务器在交换机上接口为1，2，3，4端口设置设置如图：四个端口都设置好后，转到端口汇聚功能页，勾选你刚才设置的四个端口到汇聚组1如图：KD-8632MF交换机有4种汇聚模式设置：1：源MAC地址2：目的MAC地址3：IP地址4：TCP/UDP端口号每种汇聚模式适应不同类型网络，需要根据实际情况做出选择。
否则将会导致严重的网络问题。
Port Members：对应端口的名称Group ID 的Normal：设置该端口为非汇聚组Group ID 的1－14为汇聚组：设置该端口为汇聚组我这里在汇聚模式哈希码值设置里勾选源MAC地址+目的MAC地址这样我们就完成了交换机的汇聚功能配置再次提醒：多网卡流量汇聚是必须要交换机支持的，否则是没有效果的，如果交换机支持的情况下，四网卡汇聚的效果是任务管理器里显示带宽是4G，多台机器同时读取测速可以跑满420MB/S。
交换机端口汇聚操作方法
交换机端口汇聚操作方法
交换机端口汇聚操作方法如下：
1. 首先，将需要汇聚的端口设置为Trunk（汇聚）模式。
在交换机的管理界面或命令行界面中，找到对应的端口配置选项，将其设置为Trunk 模式。
Trunk 模式允许传递多个VLAN 的数据。
2. 接下来，选择一个VLAN 作为Trunk 的本地VLAN。
这是你想要在交换机上配置的VLAN，并且可以在Trunk 模式下传递给其他设备。
在交换机的管理界面或命令行界面中，找到VLAN 配置选项，将其设置为本地VLAN。
3. 配置Trunk 端口的允许VLAN。
在交换机的管理界面或命令行界面中，找到Trunk 端口的配置选项，配置允许通过Trunk 端口的VLAN。
可以选择允许所有VLAN 通过，或者限制只允许特定的VLAN 通过。
4. 如果需要，配置VLAN 标记选项。
有些交换机支持VLAN 标记功能，即将传递的数据进行标记以区分不同的VLAN。
在交换机的管理界面或命令行界面中，找到VLAN 标记配置选项，并根据需要进行配置。
5. 最后，保存并应用配置。
在交换机的管理界面或命令行界面中，找到保存配置的选项，并将配置应用到交换机上。
确认配置成功应用后，Trunk 端口即可开始汇聚工作，传递多个VLAN 的数据。
请注意，不同品牌和型号的交换机可能具有不同的配置方法和选项，以上是一般的操作步骤，具体操作需参考交换机的用户手册或官方文档。
华为交换机端口汇聚的配置
交换机端口汇聚的配置一、实验目的通过对交换机端口汇聚的配置，了解交换机端口的一些基本配置信息，并掌握相关的重要命令，利用交换机Console口命令对交换机进行配置，明白端口汇聚的作用。
二、实验内容1、修改交换机主机名2、修改交换机端口地址与属性3、配置交换机端口的静态MAC 地址表4、实现交换机的端口汇聚三、网络实验图PC机四、实验步骤（1）、按拓扑图连线连线：按拓扑图将Switch1的E1/0/1与Switch2的E0/1相连，Switch1的E1/0/2与Switch2的E0/2相连，PC机COM口与Switch1的Console口相连，网线与E0/24相连。
（2）、设置Switch1的E1/0/1和E1/0/2端口<Quidway>sysSystem View: return to User View with Ctrl+Z. [Quidway]sysname switch1[switch1]interface ethernet 1/0/1[switch1-Ethernet0/1]speed 100[switch1-Ethernet0/1]duplex full[switch1-Ethernet0/1]int e1/0/2[switch1-Ethernet0/2]speed 100[switch1-Ethernet0/2]duplex full[switch1-Ethernet0/2]quit（3）、设置Switch2的E0/1和E0/2端口<Quidway>sysSystem View: return to User View with Ctrl+Z. [Quidway]sysname switch2[switch2]interface ethernet 0/1[switch2-Ethernet0/1]speed 100[switch2-Ethernet0/1]duplex full[switch2-Ethernet0/1]int e0/2[switch2-Ethernet0/2]speed 100[switch2-Ethernet0/2]duplex full[switch2-Ethernet0/2]quit（4）、汇聚交换机的E0/1和E0/2端口交换机Switch1上端口汇聚[switch1-Ethernet1/0/2]quit[switch1]link-aggregation group 1 mode static[switch1]interface e1/0/1[switch1-Ethernet1/0/1]port link-aggregationgroup 1[switch1-Ethernet1/0/1]interface e1/0/2[switch1-Ethernet1/0/2]port link-aggregationgroup 1交换机Switch2上端口汇聚[switch2]link-aggregation e0/1 to e0/2 both（5）、配置交换机1的VLAN1地址[switch1]int vlan-interface 1[switch1-Vlan-interface1]%Apr 2 00:01:27:508 2000 switch1 L2INF/5/VLANIFLINK STATUS CHANGE:- 1 - Vlan-interface1: is UP[switch1-Vlan-interface1]ip address192.168.1.1 255.255.255.0[switch1-Vlan-interface1]%Apr 2 00:01:41:967 2000 switch1IFNET/5/UPDOWN:- 1 -Line protocol on the interface Vlan-interface1 is UP[switch1-Vlan-interface1]quit[switch1]disp int vlan 1Vlan-interface1 current state :UP Line protocol current state :UP IP Sending Frames' Format is PKTFMT_ETHNT_2,Hardware address is 000f-e220-938b Internet Address is 19Description : HUAWEI, Quidway Series,Vlan-interface1 Interface The Maximum Transmit Unit is 1500（6）、配置交换机2的VLAN1地址[switch2]interface vlan-interface 1[switch2-Vlan-interface1]ip address192.168.1.2 255.255.0[switch2-Vlan-interface1]quit[switch2]disp interface vlan 1Vlan-interface1 current state :UPDLine protocol current state :UP[switch2-Ethernet1/0/2]IP Sending Frames' Format is PKTFMT_ETHNT_2,Hardware address is 000f-e220-938bNGE:- 1-8:01:04 2000 switch2 ARP/4/DUPIFIP:Duplicateaddress 192.168.1.2 on VLInternet Address is 192.168.1.2/24 Primary227634, ifAdminStatus is 1, ifOperStatuN1,Description : HUAWEI, Quidway Series,Vlan-interface1 Interface-Vlan-interfas is 2%Apr 1 23:57:54:1000 2000 switch2The Maximum Transmit Unit is 1500（7）、测试汇聚结果[switch1]ping 192.168.1.2PING 192.168.1.2: 56 data bytes, press CTRL_Cto break Reply from 192.168.1.2: bytes=56 Sequence=1ttl=254 time=27 ms Reply from 192.168.1.2: bytes=56 Sequence=2ttl=254 time=7 ms Reply from 192.168.1.2: bytes=56 Sequence=3ttl=254 time=7 msReply from 192.168.1.2: bytes=56 Sequence=4ttl=254 time=20 ms Reply from 192.168.1.2: bytes=56 Sequence=5ttl=254 time=14 ms--- 192.168.1.2 ping statistics --- 5 packet(s) transmitted 5 packet(s) received0.00% packet lossround-trip min/avg/max = 7/15/27 ms（8）、验证端口汇聚[switch1]display mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)000f-e21a-ec6f 1 Learned Ethernet1/0/1 AGING0016-ec0b-d89b 1 Learned Ethernet1/0/1 AGING00e0-4c90-3da5 1 Learned Ethernet1/0/24 AGING--- 2 mac address(es) found --- [switch1]int e1/0/1[switch1-Ethernet1/0/1]shutdown[switch1-Ethernet1/0/1]#Apr 2 00:07:49:321 2000 switch1 L2INF/2/PORTLINK STATUS CHANGE:- 1 - Trap 1.3.6.1.6.3.1.1.5.3: portIndex is 4227626, ifAdminStatus is 2, ifOperStatu s is 2#Apr 2 00:07:49:514 2000 switch1LAGG/2/AggPortInactive:- 1 -Trap 1.3.6.1.4.1.2 011.5.25.25.2.2: TrapIndex 31465473 AggregationGroup 1: port member Ethernet1/0 /1 is INACTIVE!#Apr 2 00:07:49:731 2000 switch1LAGG/2/AggPortRecoverActive:- 1 -Trap 1.3.6.1.4.1.2011.5.25.25.2.2: TrapIndex 31465474A t1/0/2 is now ACTIVE!%Apr 2 00:07:49:947 2000 switch1 L2INF/5/PORTLINK STATUS CHANGE:- 1 -Ethernet1/0/1: is DOWN[switch1-Ethernet1/0/1]quit[switch1]ping 192.168.1.2PING 192.168.1.2: 56 data bytes, press CTRL_C to breakReply from 192.168.1.2: bytes=56 Sequence=1 ttl=254 time=9 msReply from 192.168.1.2: bytes=56 Sequence=2 ttl=254 time=13 msReply from 192.168.1.2: bytes=56 Sequence=3 ttl=254 time=19 msReply from 192.168.1.2: bytes=56 Sequence=4 ttl=254 time=8 msReply from 192.168.1.2: bytes=56 Sequence=5 ttl=254 time=10 ms--- 192.168.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 8/11/19 ms[switch1]disp mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)000f-e21a-ec6f 1 Learned Ethernet1/0/2 AGING0016-ec0b-d89b 1 Learned Ethernet1/0/2 AGING00e0-4c90-3da5 1 Learned Ethernet1/0/24 AGING--- 3 mac address(es) found ---五、实验小结由显示的MAC地址看出，此时MAC地址000f-e21a-ec6f、0016-ec0b-d89b都在E0/2端口所连接的网段上。
怎么样配置交换机TRUNK(端口汇聚)
怎么样配置交换机TRUNK（端口汇聚）“TRUNK”的三个意思不要混淆您知道三层交换机技术中常提到的TRUNK是什么意思么？在技术领域中把TRUNK翻译为中文是“主干、干线、中继线、长途线” ，不过一般不翻译，直接用原文。
而且这个词在不同场合也有不同的解释：1、在网络的分层结构和宽带的合理分配方面，TRUNK被解释为“端口汇聚”，是带宽扩展和链路备份的一个重要途径。
TRUNK把多个物理端口捆绑在一起当作一个逻辑端口使用，可以把多组端口的宽带叠加起来使用。
TRUNK技术可以实现TRUNK 内部多条链路互为备份的功能，即当一条链路出现故障时，不影响其他链路的工作，同时多链路之间还能实现流量均衡，就像我们熟悉的打印机池和MODEM池一样。
2、在电信网络的语音级的线路中，Trunk指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它能够在两端之间进行转接，并提供必要的信令和终端设备。
3、但是在最普遍的路由与交换领域，VLAN的端口聚合也有的叫TRUNK，不过大多数都叫TRUNKING ，如CISCO公司。
所谓的TRUNKING是用来在不同的交换机之间进行连接，以保证在跨越多个交换机上建立的同一个VLAN的成员能够相互通讯。
其中交换机之间互联用的端口就称为TRUNK端口。
与一般的交换机的级联不同，TRUNKING是基于OSI第二层摹＜偕杳挥蠺RUNKING技术，如果你在2个交换机上分别划分了多个VLAN（VLAN也是基于Layer2的），那么分别在两个交换机上的VLAN10和VLAN20的各自的成员如果要互通，就需要在A交换机上设为VLAN10的端口中取一个和交换机B上设为VLAN10的某个端口作级联连接。
VLAN20也是这样。
那么如果交换机上划了10个VLAN就需要分别连10条线作级联，端口效率就太低了。
当交换机支持TRUNKING的时候，事情就简单了，只需要2个交换机之间有一条级联线，并将对应的端口设置为Trunk，这条线路就可以承载交换机上所有VLAN的信息。
链路聚合(端口汇聚)配置
手工汇聚：
第一台交换机的配置：
[H3CA]link-aggregation group 10 mode manual
[H3CA]interface ethernet 1/0/24
[H3CA]interface ethernet1/0/24
[H3CA-Ethernet1/0/24]port link-aggregation group 10
Can not specify a loopback-detection enable port as aggregation group member !
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregation ID: 10, AggregationType: Manual, Loadsharing Type: Shar
[H3CA-Ethernet1/0/24]undo loopback-detection enable
[H3CA-Ethernet1/0/24]port link-aggregation group 10
%Apr 1 23:58:48:162 2000 H3CA LAGG/3/PartnerNoLacp:- 1 -LACP is not enabled on
启动某端口的LACP协议后，该端口将通过发送LACPDU向对端通告自己的系统优先级、系统MAC、端口优先级、端口号和操作Key。对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，从而双方可以对端口加入或退出某个动态汇聚组达成一致。
H3C交换机端口汇聚
(1)H3C S3600，S5600，5500-SI，3610，5510系列交换机端口汇聚的设置流程手工汇聚的配置：当交换机之间采用Trunk端口互连时，配置端口汇聚会将流量在多个端口上进行分担，即采用端口汇聚可以完成增加带宽、负载分担和链路备份的效果路由器设置。
1．建立汇聚组[SwitchA]link-aggregation group 1 mode manual2．进入端口E1/0/1[SwitchA]interface Ethernet1/0/13．参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet1/0/1]duplex full4．参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet1/0/1]speed 1005．将端口加入汇聚组[SwitchA-Ethernet1/0/1]port link-aggregation group 16．端口E1/0/2和E1/0/3的配置与端口E1/0/1的配置一致7．SwitchB与SwitchA的配置顺序及配置内容相同8．补充说明：汇聚组中各成员端口对出端口方向的数据流进行负荷分担，如果数据流是IP报文，负荷分担基于源IP和目的IP，如果数据流不是IP报文，负荷分担基于源MAC和目的MAC。
静态汇聚的配置：1．创建静态汇聚组1[SwitchA] link-aggregation group 1 mode static2．将以太网端口Ethernet1/0/1至Ethernet1/0/3加入汇聚组1 [SwitchA] interface Ethernet1/0/1[SwitchA-Ethernet1/0/1] port link-aggregation group 1 [SwitchA-Ethernet1/0/1] interface Ethernet1/0/2[SwitchA-Ethernet1/0/2] port link-aggregation group 1 [SwitchA-Ethernet1/0/2] interface Ethernet1/0/3[SwitchA-Ethernet1/0/3] port link-aggregation group 1动态汇聚的配置：1．开启以太网端口Ethernet1/0/1至Ethernet1/0/3的LACP协议<SwitchA> system-view[SwitchA] interface Ethernet1/0/1[SwitchA-Ethernet1/0/1] lacp enable[SwitchA-Ethernet1/0/1] interface Ethernet1/0/2[SwitchA-Ethernet1/0/2] lacp enable[SwitchA-Ethernet1/0/2] interface Ethernet1/0/3[SwitchA-Ethernet1/0/3] lacp enable2．补充说明：只有端口的基本配置、速率、双工等参数一致时，上述端口在开启LACP协议之后，才能汇聚到同一个动态汇聚组内，实现端口的负载分担。
锐捷09-端口汇聚命令
AL AL Partner ID
Select Unselect Share Master
ID Type
Ports Ports Type Port
--------------------------------------------------------------------------
1 S 0x8000,0000-0000-0000 0
汇聚组中端口号最小的端口
1.1.3 display link-aggregation verbose
【命令】 display link-aggregation verbose [ agg-id ]
【视图】 任意视图
【参数】 agg-id：汇聚组 ID，必须是当前已经存在的汇聚组 ID，取值范围为 1～416。
（动态或静态汇聚组中，如果本端由于某些原因没有收到 LACP 协议报文，则 Partner ID 显示为 0x8000,0000-0000-0000）
Select Ports Unselect Ports
Selected 端口数 Unselected 端口数
Share Type
负载分担类型
Master Port
Ethernet1/0/2
【举例】 # 显示汇聚组 1 的详细信息。
<Sysname> display link-aggregation verbose 1 Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing Flags: A -- LACP_Activity, B -- LACP_timeout, C -- Aggregation,
【视图】 任意视图
H3C 交换机端口汇聚
H3C交换机端口汇聚组网需求：增加SwitchA与SwitchB之间的带宽，将SwitchA与SwitchB之间的流量进行负荷分担，并起到链路备份的效果。
配置步骤：1 H3C S3600，S5600，5500-SI，3610，5510系列交换机端口汇聚的设置流程手工汇聚的配置：当交换机之间采用Trunk端口互连时，配置端口汇聚会将流量在多个端口上进行分担，即采用端口汇聚可以完成增加带宽、负载分担和链路备份的效果。
1．建立汇聚组[SwitchA]link-aggregation group 1 mode manual2．进入端口E1/0/1[SwitchA]interface Ethernet1/0/13．参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet1/0/1]duplex full4．参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet1/0/1]speed 1005．将端口加入汇聚组[SwitchA-Ethernet1/0/1]port link-aggregation group 16．端口E1/0/2和E1/0/3的配置与端口E1/0/1的配置一致7．SwitchB与SwitchA的配置顺序及配置内容相同8．补充说明：汇聚组中各成员端口对出端口方向的数据流进行负荷分担，如果数据流是IP报文，负荷分担基于源IP和目的IP，如果数据流不是IP报文，负荷分担基于源MAC和目的MAC。
静态汇聚的配置：1．创建静态汇聚组1[SwitchA] link-aggregation group 1 mode static2．将以太网端口Ethernet1/0/1至Ethernet1/0/3加入汇聚组1 [SwitchA] interface Ethernet1/0/1[SwitchA-Ethernet1/0/1] port link-aggregation group 1[SwitchA-Ethernet1/0/1] interface Ethernet1/0/2[SwitchA-Ethernet1/0/2] port link-aggregation group 1[SwitchA-Ethernet1/0/2] interface Ethernet1/0/3[SwitchA-Ethernet1/0/3] port link-aggregation group 1动态汇聚的配置：1．开启以太网端口Ethernet1/0/1至Ethernet1/0/3的LACP协议<SwitchA> system-view[SwitchA] interface Ethernet1/0/1[SwitchA-Ethernet1/0/1] lacp enable[SwitchA-Ethernet1/0/1] interface Ethernet1/0/2[SwitchA-Ethernet1/0/2] lacp enable[SwitchA-Ethernet1/0/2] interface Ethernet1/0/3[SwitchA-Ethernet1/0/3] lacp enable2．补充说明：只有端口的基本配置、速率、双工等参数一致时，上述端口在开启LACP协议之后，才能汇聚到同一个动态汇聚组内，实现端口的负载分担。
H3C配置命令10-端口汇聚命令
1.1.2 display link-aggregation interface
【命令】 display link-aggregation interface interface-type interface-number [ to interface-type interface-number ]
AL AL Partner ID
Select Standby Share Master
ID Type
Ports Ports Type Port
-------------------------------------------------------------------
1 D 0x8000, 000f-e20f-ff01 1
【举例】 # 显示汇聚组的摘要信息。
<H3C> display link-aggregation summary Aggregation Group Type: D -- Dynamic, S -- Static, M -- Manual
Loadsharing Type: Shar – Loadsharing, NonS – Non-Loadsharing Actor ID: 0x8000, 000f-e20f-ff04
H3C S7500 系列以太网交换机 命令手册 端口汇聚
目录
目录
第 1 章 端口汇聚配置命令 .......................................................................................................1-1 1.1 端口汇聚配置命令 .............................................................................................................. 1-1 1.1.1 display lacp system-id ............................................................................................. 1-1 1.1.2 display link-aggregation interface............................................................................ 1-1 1.1.3 display link-aggregation summary........................................................................... 1-3 1.1.4 display link-aggregation verbose............................................................................. 1-4 1.1.5 lacp enable .............................................................................................................. 1-5 1.1.6 lacp port-priority....................................................................................................... 1-6 1.1.7 lacp system-priority ................................................................................................. 1-6 1.1.8 link-aggregation....................................................................................................... 1-7 1.1.9 link-aggregation group description .......................................................................... 1-8 1.1.10 link-aggregation group mode ................................................................................ 1-8 1.1.11 port link-aggregation group ................................................................................... 1-9 1.1.12 reset lacp statistics ................................................................................................ 1-9
思科端口汇聚配置
Switch1#config
Switch1 (Config)#interface eth 0/0/1-3
Switch1 (Config-Port-Range)#port-group 1 mode active
Switch1 (Config-Port-Range)#exit
Switch2 (Config-Port-Range)#exit
配置结果：
将交换机Switch1 上的1，2，3 三个端口依次加入port-group1 后我们可以看到，以on 方式加入一个组完全是强制性的，两端的交换机并不会通过交换LACP PDU 来完成汇聚，汇聚也是触发式的，当敲入将2 号端口加入port-group1 的命令时，1 和2 马上汇聚在一起形成port-channel1，当将3 号端口加入port-group1 时，1 和2 汇聚成的port-channel1 被拆散，马上1，2，3 三个端口又重新汇聚成port-channel1（需要说明的是，当有一个新的端口要加入已经汇聚成功的组时，必须先拆散原先的组，然后再能汇聚成一个新的组）。结果是Switch1 和Switch2 上的三个端口都以ON 模式汇聚起来，各自形成一个汇聚端口。
Switch1 (Config)#interface port-channel 1
Switch1 (Config-If-Port-Channel1)#
Switch2#config
Switch2 (Config)#port-group 2
Switch2 (Config)#interface eth 0/0/6
方法2：以ON 方式配置Port Channel.
配置步骤如下：
华为S3500系列交换端口操作(端口聚合)
i
Quidway S3552&S3528 系列以太网交换机 操作手册 端口
目录
3.3 端口隔离配置举例 .............................................................................................................. 3-3
设备
端口和扩展模块
S3552G
48 个固定的 10/100Base-T 以太网端口 4 个 GBIC 接口，用户可根据自己的需要选择 GBIC 千兆模块
S3528G
24 个固定的 10/100Base-T 以太网端口 4 个 GBIC 接口，用户可根据自己的需要选择 GBIC 千兆模块
S3552P
48 个固定的 10/100Base-T 以太网端口 4 个 SFP 接口，用户可根据自己的需要选择 SFP 千兆模块
Quidway S3552&S3528 系列以太网交换机 操作手册 端口
目录Leabharlann 目录第 1 章 以太网端口配置...........................................................................................................1-1 1.1 以太网端口简介.................................................................................................................. 1-1 1.1.1 以太网端口的类型与数量......................................................................................... 1-1 1.1.2 以太网端口的链路类型 ............................................................................................ 1-1 1.1.3 配置以太网端口的缺省 VLAN ID ............................................................................. 1-2 1.1.4 将当前端口加入指定 VLAN...................................................................................... 1-3 1.2 以太网端口配置.................................................................................................................. 1-4 1.2.1 以太网端口的基本配置 ............................................................................................ 1-4 1.2.2 配置端口的流量控制................................................................................................ 1-5 1.2.3 限制端口广播流量.................................................................................................... 1-5 1.2.4 配置 Access 端口的相关属性................................................................................... 1-6 1.2.5 配置 Hybrid 端口的相关属性.................................................................................... 1-6 1.2.6 配置 Trunk 端口的相关属性 ..................................................................................... 1-7 1.2.7 端口配置拷贝特性.................................................................................................... 1-7 1.2.8 设置以太网端口环回监测功能 ................................................................................. 1-8 1.2.9 设置端口统计信息的时间间隔 ................................................................................. 1-9 1.2.10 配置端口流量阈值 ............................................................................................... 1-10 1.2.11 配置以太网端口进行环回测试 ............................................................................. 1-10 1.2.12 开启系统对连接电缆的检测功能.......................................................................... 1-11 1.2.13 配置端口发送 Up/Down 状态报告的延迟时间...................................................... 1-11 1.3 以太网端口显示和调试..................................................................................................... 1-12 1.4 以太网端口配置举例 ........................................................................................................ 1-12 1.5 以太网端口排错................................................................................................................ 1-13
H3C 一对多端口汇聚(级联)
[SwitchA-GigabitEthernet1/0/3]speed 1000
11．将端口加入汇聚组
[SwitchA-GigabitEthernet1/0/3]port link-aggregation group 2
12．负荷分担基于源MAC和目的MAC
4．参与端口汇聚的端口工作速率设置一致
[SwitchA-GigabitEthernet1/0/1]speed 1000
5．将端口加入汇聚组
[SwitchA-GigabitEthernet1/0/1]port link-aggregation group 1
6．端口G1/0/2与端口G1/0/1的配置一致
补充说明：
1.汇聚组中各成员端口对出端口方向的数据流进行负荷分担， 如果数据流是IP报文，负荷分担基于源IP和目的IP，如果数据流不是IP报文，负荷分担基于源MAC和目的MAC。
2.SwitchC的配置也可同SwitchA的G1/0/1,但是同汇聚组的两个端口配置必须相同，如基本配置、速率、双工、预加入的汇聚组号等。
[SwitchA]link-aggregation load-sharing mode source-mac
13.端口G1/0/4与端口G1/0/3的配置一致
二、 SwitchB的配置顺序和配置内容同SwitchA的G1/0/1
三、 SwitchC的配置顺序和配置内同同SwitchA的G1/0/3
动态汇聚的配置：
一、 配置SwitchA
1. 建立汇聚组1
[SwitchA]interface bridge-aggregation 1
[SwitchA-Bridge-Aggregation1]link-aggregation mode dynamic
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于 IEEE802.3ad 标准的 LACP（Link Aggregation Control Protocol，链路汇聚控 制协议）是一种实现链路动态汇聚与解汇聚的协议。LACP 协议通过 LACPDU（Link Aggregation Control Protocol Data Unit，链路汇聚控制协议数据单元）与对端交互 信息。 启动某端口的 LACP 协议后，该端口将通过发送 LACPDU 向对端通告自己的系统优 先级、系统 MAC、端口优先级、端口号和操作 Key。对端接收到这些信息后，将这 些信息与其它端口所保存的信息比较以选择能够汇聚的端口，从而双方可以对端口 加入或退出某个动态汇聚组达成一致。 操作Key是在端口汇聚时，系统根据端口的速率、双工和基本配置（基本配置的描 述请参见 1.1.3 ）生成的一个配置组合。 z 对于手工汇聚组和静态汇聚组，处于 Selected 状态的端口有相同的操作 Key。 z 对于动态汇聚组，同组成员一定有相同的操作 Key。
1.1.3 端口汇聚对端口配置的要求
在同一个汇聚组中，能进行出/入负荷分担的成员端口必须有相同的速率、双工和基 本配置。基本配置包括： z STP 配置一致，包括：端口的 STP 开启/关闭、与端口相连的链路属性（如点
对点或非点对点）、STP 优先级、STP 开销、STP 报文格式、是否开启环路 保护和根保护、是否为边缘端口等。 z QoS 配置一致，包括：流量限速、优先级标记、802.1p 优先级、流重定向、 流量统计等。 z VLAN 配置一致，包括：端口上允许通过的 VLAN、端口缺省 VLAN ID。
务报文。 系统按照以下原则设置端口处于 Selected 或者 Unselected 状态：
z 当汇聚组内有处于 up 状态的端口时，系统按照端口全双工/高速率、全双工/ 低速率、半双工/高速率、半双工/低速率的优先次序，选择优先次序最高的端 口作为该组的主端口。只有与主端口的速率、双工属性和链路状态一致的端口 才允许成为 Selected 状态，其他端口均处于 Unselected 状态。
z 与主端口所连接的对端设备不同，或者连接的是同一个对端设备但对端端口在 不同的汇聚组内的端口将处于 Unselected 状态。
z 与主端口的基本配置不同的端口将处于 Unselected 状态。 z 由于设备所能支持的汇聚组中的 Selected 端口数有限制，如果当前的成员端
口数超过了设备所能支持的最大 Selected 端口数，系统将按照端口号从小到 大的顺序选择一些端口为 Selected 端口，其他则为 Unselected 端口。
H3C S2126-EI 以太网交换机 操作手册 端口汇聚
目录
目录
第 1 章 端口汇聚配置 ..............................................................................................................1-1 1.1 端口汇聚简介 ..................................................................................................................... 1-1 1.1.1 端口汇聚概述........................................................................................................... 1-1 1.1.2 LACP协议简介......................................................................................................... 1-1 1.1.3 端口汇聚对端口配置的要求 ..................................................................................... 1-1 1.2 端口汇聚的分类.................................................................................................................. 1-2 1.2.1 手工汇聚 .................................................................................................................. 1-2 1.2.2 静态LACP汇聚......................................................................................................... 1-3 1.2.3 动态LACP汇聚......................................................................................................... 1-4 1.3 端口汇聚组的类型 .............................................................................................................. 1-4 1.4 配置端口汇聚 ..................................................................................................................... 1-6 1.4.1 配置手工汇聚组 ....................................................................................................... 1-6 1.4.2 配置静态LACP汇聚组.............................................................................................. 1-7 1.4.3 配置动态LACP汇聚组.............................................................................................. 1-8 1.4.4 配置汇聚组描述符.................................................................................................... 1-8 1.5 端口汇聚配置显示与维护 ................................................................................................... 1-9 1.6 以太网端口汇聚配置举例 ................................................................................................... 1-9 1.6.1 以太网端口汇聚配置举例......................................................................................... 1-9
1.2 端口汇聚的分类
按照汇聚方式的不同，端口汇聚可以分为三类：
z 手工汇聚； z 静态 LACP 汇聚； z 动态 LACP 汇聚。
1.2.1 手工汇聚
1. 手工汇聚概述 手工汇聚由用户手工配置，不允许系统自动添加或删除汇聚组中的端口。汇聚组中 必须至少包含一个端口。当汇聚组只有一个端口时，只能通过删除汇聚组的方式将 该端口从汇聚组中删除。 手工汇聚端口的 LACP 协议为关闭状态，禁止用户开启手工汇聚端口的 LACP 协议。
1-2
H3C S2126-EI 以太网交换机 操作手册 端口汇聚
第 1 章 端口汇聚配置
3. 手工汇聚对端口配置的要求
一般情况下，手工汇聚对汇聚前端口（包括初始时处于 down 状态的端口）的速率 和双工模式不作限制。
1.2.2 静态 LACP 汇聚
1. 静态 LACP 汇聚概述 静态 LACP 汇聚由用户手工配置，不允许系统自动添加或删除汇聚组中的端口。汇 聚组中必须至少包含一个端口。当汇聚组只有一个端口时，只能通过删除汇聚组的 方式将该端口从汇聚组中删除。 静态汇聚端口的 LACP 协议为开启状态，当一个静态汇聚组被删除时，其处于 up 状态的成员端口将形成一个或多个动态 LACP 汇聚，并保持 LACP 开启。禁止用户 关闭静态汇聚端口的 LACP 协议。
i
H3C S2126-EI 以太网交换机 操作手册 端口汇聚
第 1 章 端口汇聚配置
第1章 端口汇聚配置
1.1 端口汇聚简介
1.1.1 端口汇聚概述
端口汇聚是将多个以太网端口汇聚在一起形成一个逻辑上的汇聚组，使用汇聚服务 的上层实体把同一汇聚组内的多条物理链路视为一条逻辑链路。 端口汇聚可以实现出/入负荷在汇聚组中各个成员端口之间分担，以增加带宽。同时， 同一汇聚组的各个成员端口之间彼此动态备份，提高了连接可靠性。
2. 手工汇聚组中的端口状态 在手工汇聚组中，端口可能处于两种状态：Selected 或 Unselected。只有处于 Selected 状态的端口可以转发用户报文。 系统按照以下原则设置端口处于 Selected 或者 Unselected 状态：
