短应力线轧机
短应力线轧机(课堂PPT)
材料四班
1号：李丹阳 2号：李迎馨 4号：李栋格
1
短应力线轧机介绍
所谓短应力线轧机是指 应力回线缩短了的轧机。 这里所说的应力回线是轧 机在轧制力的作用下机座 等各受力件的单位内力所 连成的闭合环线,简称应力 线,受力件的弹性变形量又 与其长度成正比,因此缩短 应力回线的长度，就能减 小轧机的弹性变形,提高机 座的刚度。
轴向固定 轴承座轴向定位机构主要功能是在保证轴承座能摆动自位轴承受力的 前提下,通过对轴承座的轴向定位,控制轧辊在轧制过程中的轴向窜动。 长方柱通过螺钉与固定支座相连，轴向固定端轴承座通过两边两对球 面垫与长方柱压靠固定，轧辊通过推力轴承和轴承座端向固定。 轴向力主要又长方柱承受。
11
六、新式短应力线轧机轴向固定和调整原理
6
三、短应力线轧机径向调整原理
由一套蜗轮蜗杆带动立柱旋转 实现辊缝调整，即蜗轮与一 个长蜗杆相啮合，每个蜗轮 又与辊系一个立柱以键相联 接，蜗杆轴上安装有内齿圈 和外齿轴套两个齿形离合器， 可以同时压下，也可以单侧 压下，选用齿形为花键的牙 嵌离合器，这种齿形可以传 递较大的力矩且容易啮合。 压下机构调整完毕后，蜗轮 蜗杆传动机构能自锁
注：轴承座安装时在固定支座和轴承座之间放置 四个等高垫以保证轧辊两端水平。
15
十、短应力线轧机的易损零件
轧辊、四列滚动轴承、推力轴承、平衡弹簧、耐 磨滑板、球面垫、平衡螺母、压下螺母、套筒等
16
十一、新旧短应力线轧机对比
17
新式轧机平 衡机构采用 液压
旧式轧机平 衡靠平衡弹 簧调节
18
旧式轧机径 向调节结构 采用手轮调 节
8
新式短应力线轧机的平衡
新式短应力线轧机使用 弹性阻尼体代替弹簧， 可以做到吸震和缓冲的 作用；没有采用液压缸， 消除了使用液压缸平衡 方式产生的泄漏、失效 现象。但是长期使用会 产生老化失效。
短应力线轧机轧制精度影响因素分析
( 3) 增强薄弱零件，减少变形，并尽量减少变形零件
数量。
3) 对于公司的新型短应力线轧机，主要采取了以下
措施:
( 1) 增大短应力线轧机支撑块的刚度，并提高支撑块
与轧机底座的连接强度。
( 2) 如图 4 中所示，通过调整件 6( 调整垫片) 的厚度，
参考文献 ［1］钟廷珍． 短应力线轧机的理论与实践( 第 2 版) ［M］．
北京: 冶金工业出版社，1999 ［2］窦剑琳． 短应力线轧机主要承载件的设计及有限元分
析［D］． 北京工业大学硕士学位论文，2007 ［3］乔德庸，李曼云等． 高速轧机线材生产［M］． 北京: 冶
金工业出版社，1995
檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱檱
长材短应力线轧机控制轧件精度不像板带轧机有前 馈、后馈修正，改变压下，改变张力等控制手段。长材轧机 没有这些手段，只能靠轧机的基本精度保证，靠系统的无 张、微张和控温消除或降低有害的影响，通过设法保证轧 件精度，保证工艺稳定来实现自动化控制。
因此，在进行短应力线轧机设计时，要从多方面、多角 度考虑如何提高轧机本身的精度，从而保证轧件的精度。
此外轧辊的弹跳对轧机的径向刚度影响也是一个至
关重要的因素，德国施罗曼公司研究表明，随着辊身长度
短应力线轧机 PPT
可以互相讨论下，但要小声点
•9
新式短应力线轧机的平衡
新式短应力线轧机使用 弹性阻尼体代替弹簧， 可以做到吸震和缓冲的 作用；没有采用液压缸， 消除了使用液压缸平衡 方式产生的泄漏、失效 现象。但是长期使用会 产生老化失效。
五、轧制力经过的零件
轧辊→轴承→轴承座 →球面垫→压下螺母 →压下螺丝→机架
严重。 ★轴承座轴向震动：长方柱与轴承座固定螺钉松动。
★压下螺母与立柱台肩未抵紧。这是由于压下螺母的定 位销位置不对造成的。
六、新式短应力线轧机轴向固定和调整原理
• 1 轴向固定 新式短应力线轧机无长方柱，轴向固定采用压下立柱与轴承座的紧密配合。 压下立柱上有轴向固定套，与轴承座间隙很小，防止轴承座的轴向运动；轧辊通
过推力轴承和轴承座端向固定。 轴向力由立柱承受，立柱尺寸较大。 • 2轴向调整 直接通过扳手拧蜗杆，带动轴端的齿圈转动，其余同旧轧机。
短应力轧机
材料四班
1号：李丹阳 2号：李迎馨 4号：李栋格
短应力线轧机介绍
所谓短应力线轧机是指 应力回线缩短了的轧机。 这里所说的应力回线是轧 机在轧制力的作用下机座 等各受力件的单位内力所 连成的闭合环线,简称应力 线,受力件的弹性变形量又 与其长度成正比,因此缩短 应力回线的长度，就能减 小轧机的弹性变形,提高机 座的刚度。
七、叙述本轧机轧辊轴承座自动调位原理
在轧辊弯曲时，通过 球面垫来事轴承座跟着 轧辊一起弯曲摆动，减 少轴承烧损。通过压下 螺母下有一个球面垫、 长方柱与轴承座之间有 一个球面垫、固定轴承 座与长方柱的螺母为球 面的来实现自动调位(由 于三者摆动球心不同， 所以只能减轻不能消除)

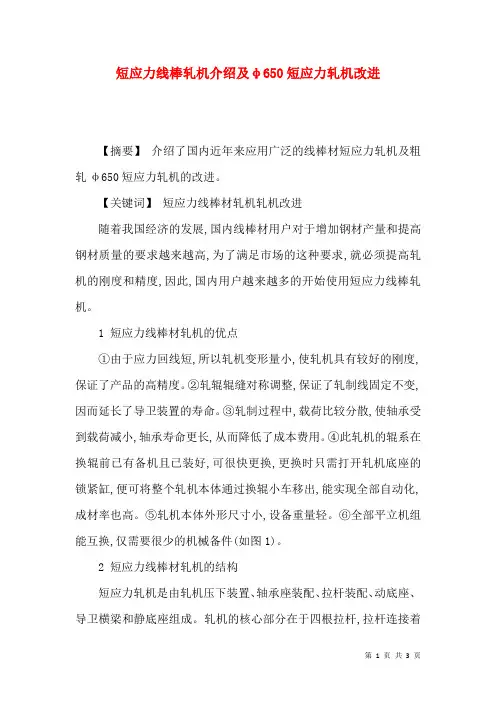

短应力线棒轧机介绍及φ650短应力轧机改进
短应力线棒轧机介绍及φ650短应力轧机改进【摘要】介绍了国内近年来应用广泛的线棒材短应力轧机及粗轧φ650短应力轧机的改进。
【关键词】短应力线棒材轧机轧机改进随着我国经济的发展,国内线棒材用户对于增加钢材产量和提高钢材质量的要求越来越高,为了满足市场的这种要求,就必须提高轧机的刚度和精度,因此,国内用户越来越多的开始使用短应力线棒轧机。
1 短应力线棒材轧机的优点①由于应力回线短,所以轧机变形量小,使轧机具有较好的刚度,保证了产品的高精度。
②轧辊辊缝对称调整,保证了轧制线固定不变,因而延长了导卫装置的寿命。
③轧制过程中,载荷比较分散,使轴承受到载荷减小,轴承寿命更长,从而降低了成本费用。
④此轧机的辊系在换辊前已有备机且已装好,可很快更换,更换时只需打开轧机底座的锁紧缸,便可将整个轧机本体通过换辊小车移出,能实现全部自动化,成材率也高。
⑤轧机本体外形尺寸小,设备重量轻。
⑥全部平立机组能互换,仅需要很少的机械备件(如图1)。
2 短应力线棒材轧机的结构短应力轧机是由轧机压下装置、轴承座装配、拉杆装配、动底座、导卫横梁和静底座组成。
轧机的核心部分在于四根拉杆,拉杆连接着轧机本体的各个部分。
四个拉杆顶部安装有压下装置,由一台液压马达驱动,当液压马达工作时,通过蜗轮蜗杆带动四个拉杆转动,再通过安装在轧辊轴承座内的压下螺母驱动四个轴承座做相向或背离的运动,最终实现轧辊开口度的调整。
上、下两个轧辊轴承座相对轧制线对称变化,而不会改变轧制标高。
两侧轧辊轴承座的开口度可单独调整,也可同时调整。
轧辊轴承安装在上、下轧辊轴承座内,每根轧辊由两个轴承支撑。
为了避免轧制时轧辊弯曲对拉杆及轴承受力状态的影响。
轧辊轴承采用四列短圆柱轴承,而轴向力,通过另外安装的推力轴承来承受。
四列短圆柱轴承承载能力大,这样可以提高轧辊的刚度和强度,而且拆卸轧辊比较方便,当需要更换轧辊时,利用换辊小车进行换辊,轧辊的非传动端的轴承是固定的,传动段的轴承是游动的,允许轧辊在产生弹性变形后,可以轴向移动。
短应力线轧机
本轧机与有牌坊的轧机相比，有什 么特点？
• 短应力线轧机在轧制受力时机体应力圈比 传统牌坊轧机短，轧制时刚度高，弹跳小。 • 1、重量。牌坊轧机本体（含移动底座）要 比短应力线轧机（含移动底座）重40% • 2、整体结构如图
• 3、辊缝间距调整 • 牌坊轧机的下棍由调整垫块高度决定，根 据不同的轧件换不同的垫块，轧制线标高 略有不同，上辊的高度由液压马达驱动， 带动顺序为：蜗轮蜗杆→螺纹副→球面压 块→上辊辊箱。 • 短应力线轧机的辊缝调节是手动压下的， 带动顺序为：蜗轮蜗杆→拉杆左右螺纹副 →球面垫块→铜螺母→上下辊箱。在拉杆 上设计左、右螺纹，分别带动上、下辊箱 以轧制线为基准对称调整。
叙述轧机的同步弹簧平衡原理，如 何调整轧辊平衡力？
• 平衡弹簧上面为端盖，下 面是平衡螺母且通过销钉 与压下螺母联接，压下时 随压下螺母一起向下运动， 从而整体一起向下走，平 衡力不变。平衡装置用于 消除球面垫与轴承座，压 下螺丝与压下螺母、压下 螺母螺纹与立柱螺纹的间 隙，减少过钢冲击。
丝杠上的各个零件的工作原理
丝杠高度上的固定如下图所示，左侧为轧机的局部 图，右侧为图纸的局部
轴肩 推力球轴承 固定支座 铜垫圈 螺纹套筒 销钉 螺纹半环
丝杠上的各个零件的工作原理
• 辊系由四根立柱、两个轴承座、两个轧辊、压下螺母、平 衡弹簧、球面垫等组成，调整辊缝时，转动立柱，其正反 螺纹使压下螺母升降，从而带动轴承座和轧辊的升降，达 到调整辊缝大小的目的。压下螺母上面设有一个平衡螺母 和平衡弹簧，用以消除轴承座与球面垫之间、球面垫与压 下螺母之间、压下螺母的螺纹与立柱的螺纹之间的间隙， 减小过钢时的冲力。压下螺母下面是球面垫，用来保证立 柱和轴承座的铰链连接，以降低轴承受力时的边缘负荷。 轧钢机的径向刚度，就由这个辊系确定。为了保证径向刚 度，装配时一定要消除各接触零件间的间隙。调整螺母的 定位螺栓要严格按要求进行装配。

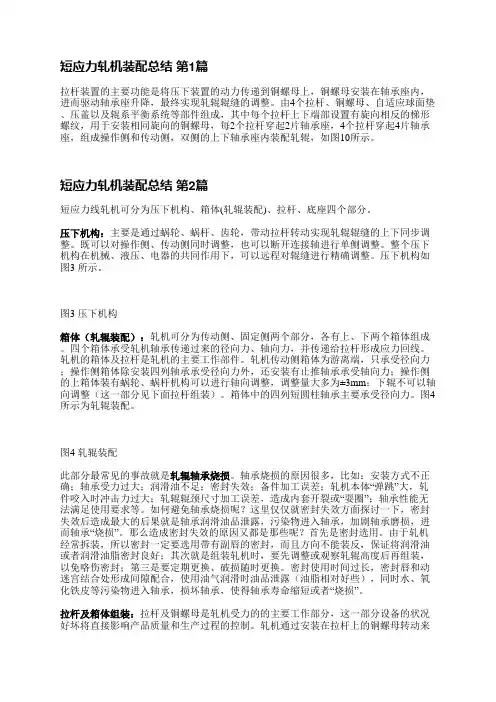

短应力轧机装配总结(汇总9篇)
短应力轧机装配总结第1篇拉杆装置的主要功能是将压下装置的动力传递到铜螺母上，铜螺母安装在轴承座内，进而驱动轴承座升降，最终实现轧辊辊缝的调整。
由4个拉杆、铜螺母、自适应球面垫、压盖以及辊系平衡系统等部件组成，其中每个拉杆上下端部设置有旋向相反的梯形螺纹，用于安装相同旋向的铜螺母，每2个拉杆穿起2片轴承座，4个拉杆穿起4片轴承座，组成操作侧和传动侧，双侧的上下轴承座内装配轧辊，如图10所示。
短应力轧机装配总结第2篇短应力线轧机可分为压下机构、箱体(轧辊装配)、拉杆、底座四个部分。
压下机构：主要是通过蜗轮、蜗杆、齿轮，带动拉杆转动实现轧辊辊缝的上下同步调整。
既可以对操作侧、传动侧同时调整，也可以断开连接轴进行单侧调整。
整个压下机构在机械、液压、电器的共同作用下，可以远程对辊缝进行精确调整。
压下机构如图3 所示。
图3 压下机构箱体（轧辊装配）：轧机可分为传动侧、固定侧两个部分，各有上、下两个箱体组成。
四个箱体承受轧机轴承传递过来的径向力、轴向力，并传递给拉杆形成应力回线。
轧机的箱体及拉杆是轧机的主要工作部件。
轧机传动侧箱体为游离端，只承受径向力；操作侧箱体除安装四列轴承承受径向力外，还安装有止推轴承承受轴向力；操作侧的上箱体装有蜗轮、蜗杆机构可以进行轴向调整，调整量大多为±3mm；下辊不可以轴向调整（这一部分见下面拉杆组装）。
箱体中的四列短圆柱轴承主要承受径向力。
图4所示为轧辊装配。
图4 轧辊装配此部分最常见的事故就是轧辊轴承烧损。
轴承烧损的原因很多，比如：安装方式不正确；轴承受力过大；润滑油不足；密封失效；备件加工误差；轧机本体“弹跳”大，轧件咬入时冲击力过大；轧辊辊颈尺寸加工误差，造成内套开裂或“耍圈”；轴承性能无法满足使用要求等。
如何避免轴承烧损呢？这里仅仅就密封失效方面探讨一下，密封失效后造成最大的后果就是轴承润滑油品泄露，污染物进入轴承，加剧轴承磨损，进而轴承“烧损”。
那么造成密封失效的原因又都是那些呢？首先是密封选用。
短应力线轧机精度的改进措施
短应力线轧机精度的改进措施摘要：短应力线轧机以其应力线短、刚度大、产品精度高、对中调整性能好、设备重量轻等优点，成为了当今世界小型轧机最为流行的机型，被广泛应用到了冶金轧钢系统中。
随着科学技术和冶金工业的发展，以及用户对钢材质量的要求提高，使得轧钢厂对轧机精度的要求越来越高，因此，分析影响短应力线轧机轧制精度的因素，对今后进行轧机的设计或技术改进显得尤为重要。
鉴于此，本文就短应力线轧机精度的改进措施展开探讨，以期为相关工作起到参考作用。
关键词：短应力线；轧机径向刚度；轴向刚度1.短应力线轧机的结构特点为确保轧制精度控制技术的应用效果，就需要确保上、下轧辊在轴向上与固定在轧机底座上的轧机机架保持同步，紧密地连接在一起，在轧辊轴向上实现“零”间隙连接；同时在轧辊径向上（垂直方向）要求具有尽可能小的弹跳值。
以达涅利公司的短应力线轧机为例，其上、下轧辊由于功能不同，其结构略有区别。
1.1上辊结构分析短应力线轧机上机架和轧辊与机架之间的连接，从结构层面入手，可以将其分为轧辊的固定、螺纹套的锁紧固定和轴承座与机架的相对限位这三种，其中，第一层为轧辊的固定。
由图1可见，推力轴承通过上辊顶套、压盖、颈套固定在螺纹套内。
顶套与螺纹套压紧轴承外圈，压盖与颈套压紧轴承内圈。
通过上轧辊操作端头部的大直径锁紧螺栓的紧固，可使上轧辊与螺纹套紧密地连接在一起。
第二层为螺纹套的锁紧固定。
图1中，螺纹套通过螺纹副与固定在轴承座上的外侧螺纹端盖连接，可在需要时旋转螺纹副对轧辊进行轴向位移，实现对上轧辊的轴向调节功能。
由于螺纹副存在间隙，通过安装在上辊顶套上的锁紧螺纹环压紧过渡端盖来实现螺纹套与外侧螺纹端盖在轴向上的预紧，消除轴向间隙，从而确保螺纹套与轴承座牢固地连接在一起。
第三层为轴承座与机架的相对限位。
短应力线轧机轴承座在轧辊轴向上的位置限位是通过对固定端轴承座上突出的定位耳块进行轴向夹持来实现的[1]。
通常情况下，耳块两侧各安装有一套圆形的耐磨滑块，滑块采用凹凸对嵌的组合设计。
第15组短应力线轧机资料
烧轴承的原因？ A、轧辊工作时受力不均，出现偏载。 B、密封，润滑条件不好。 1、轴承密封装置设计不合理，密封性能差，导致外 界的水和杂质进入轴承造成润滑脂乳化及流失。
2、密封件的装配不正确。 3、轴承运转时有摩擦热源存在，导致润滑脂急剧升 温而粘度变小易流失甚至被烘干。
怎样减少烧轴承？ A、压下螺母与轴承座之间还有挡板两侧加上球面垫。 B、密封装置进行改进，规范润滑脂的使用。
短应力线轧机图片
短应力线轧机的结构
蜗轮箱 离合器
上轧辊
轴承座
下轧辊
手轮 轴头
齿圈齿套 立方柱
蜗轮蜗杆箱 固定销
四列短圆柱轴承
橡胶密封套
固定端支承座
轴承座
短应力线轧机的图纸
蜗轮蜗杆箱图纸
短应力线轧机的优点
1 、轧机的高刚度保证了产品的高精度，容易 实现负偏差轧制。
2 、能实现对称调整。这对于稳定操作，提高 作业率，节省检修和更换导卫横梁时间，减 少操作事故，避免轧件弯头、冲击、缠辊等 工艺事故，提高导卫寿命具有重要意义
3 、轧机改变了力的传递途径、将压下螺丝的 集中载荷改变为分散在轴承座两侧的分散载 荷，使轴承和轴承座受力情况更好，轴承寿 命较普通轧机提高
4 、使用平衡弹簧，平衡力大小不变，弹簧在 轴承座内结构紧凑
短应力线轧机的缺点
轴向固定调整和轴承座自位机构相互 干涉影响，即降低了轴向刚度，容易造成 窜辊，又使四列短圆柱轴承边部偏载，降 低轴承寿命。
短应力线轧机的问题分析
本轧机的轧制应力经过？ 轧辊、轴承、轴承座、球面垫、压下螺母、压下螺丝。 轧机轴向轧制力经过 轧辊、推力轴承、轴承座、立方柱、支座、地基。
轧机的同步弹簧平衡 原理？ 平衡弹簧上面为端盖， 下面是平衡螺母且通 过销与压下螺母联接， 压下时随压下螺母一 起向下运动，从而整 体一起向下走，平衡 力不变。平衡装置用 于消除球面垫与轴承 座，压下螺丝与压下 螺母压下螺母螺纹与 立柱螺纹的间隙减小 过钢冲击。
第九组短应力线轧机结构分析
离合器
大手轮
小手轮
蜗轮
齿轮1
齿轮2
蜗ห้องสมุดไป่ตู้ 齿轮3
径向调整装置的主要 部分是一个蜗轮箱。 蜗轮与两根用牙嵌离 合器连接的蜗杆啮合， 四个中间齿轮通过花 键套与四根丝杠相连。
齿轮2与齿轮3只是将 来自蜗轮蜗杆的运动 传至齿轮1与齿轮 4，齿轮1和齿轮4与立 柱的装配则依赖立销 来固定。
齿轮4
轴向调整
推力轴承
球面垫可一定程 度上减小因轧辊弯 曲引起的轴承偏载 问题。
球面垫位置 固定支座 长方柱
球面垫
轧辊轴向窜动及其防治
1、轴向窜动原因 （1）轧辊轴承装配系统的加工和装配质量是影响轧辊轴向窜动的直接因素。 外装配线A上薄弱环节是推力球轴承，轴承经长时间磨损到一定程度后就会 产生轧辊轴向窜动；在内装配线B上，当辊颈弧面或挡圈12加工精度不合格， 形成两者在圆弧以外部位产生间隙或周期性摆动。
丝杠由手轮等一系列传动机构传动，丝杠在上下两个轴承座中只能 转动而不能上下移动，由位于上下两个轴承座之间的固定支座保证丝杠 在高度方向上固定。
丝杠中部轴肩卡在固定 支座上，保证丝杠不下移， 推力球轴承在丝杠转动时 使滑动摩擦变为滚动摩擦， 防止轴肩与固定支座直接 摩擦，保护丝杠和固定支 座这两个重要部件。
以下是Ceri公司针对生产高精端产品，轧机结构优化后短应力 线轧机的简介：
1、与轧钢工艺结合，提供最合理的辊径范围及辊身长度，配置 最优的孔型。
2、丝杠直径加大，间距减小，增加轧机刚度。
3、采用弹性胶体平衡装置，消除径向螺纹间隙；合理、稳定的 变形曲线，增加轧机径向刚度。 （弹性胶体就是在外力作用下发生形变，当外力撤消后能恢复 原来大小和形状的分散质粒子直径在1nm～100nm之间的分散系）
短应力线轧机轴承装配及事故应对
短应力线轧机重量轻、整体刚度高、弹性变形小、成材率高、安装调整及操作维护简单便捷，故而备受轧钢厂家青睐，逐步占据市场中更高的份额。
高速重载恶劣工况中，轧机轴承失效事故发生率不断上升，轧机在线运行中轴承状态大幅降低，使用寿命也会缩短。
高速线棒材组轧机轴承中，在确保装配质量达标的前提下，采取在线监测及故障诊断等措施，当轴承部位有异常出现后，能够第一时间发现并进行轴承更换，即可减少轴承事故引起的损失。
文章通过研究短应力线轧机轴承装配及事故应对，能提升短应力线轧机应用价值，助力轧钢厂生产稳定性及产量的提升。
1 短应力线轧机特点及轴承结构短应力线轧机特点包含：①轧机底座由在线固定与随轧机吊运移动的两部分组成，彼此间的配合建立在滑板的基础上，液压锁紧与横移换槽具备更高的准确性及效率；②液压压下，能够更精确、高效地控制料型，并大幅降低劳动强度；③轧机在线运行中，通过弹性组拟题平衡装置的应用，可提供料型稳定性方面的保障，在轧机弹跳问题方面也能产生良好的控制作用。
短应力线轧机轴承是以内圈与外圈、滚动体和保持架组成的滚动轴承，其中内外圈间有诸多滚动体的配置，在保持架的作用下使彼此间维持适宜的距离，内圈安装部位以轧辊辊颈为主，转动一致于轧辊。
轴承常见结构见图1。
轴承载荷承载体是套圈（即内、外圈）与滚动体间的接触面，亦有“滚道面”的别称。
从形状方面来看，滚动体包含球与滚子两种，其中滚子形状诸多，如球面滚子、圆锥滚子、滚针等。
保持架的应用，能保证轴承圆周方向上精准分布滚动体，避免安装中出现散落的情况。
处于工作状态的保持架，从理论层面而言不会承受载荷外力。
2 短应力线轧机轴承装配2.1 轧机轴承尺寸配合表1和表2是在参考热轧轧机工作特点的基础上轧机轴承座腔体、轧辊辊颈与轴承的配合尺寸数据情况。
2.2 轴承游隙轴承运行中结构形式、润滑方式、转速、配合面粗糙度、承载负荷、轴承装配过盈配合量等，主要取决于其自身径向游隙大小。
所以，需要从实际工况条件出发，综合各类因素精准选择，突出合理性。
短应力线轧机
材料四班
1号：李丹阳 2号：李迎馨 4号：李栋格
2021/6/4
1
短应力线轧机介绍
所谓短应力线轧机是指 应力回线缩短了的轧机。 这里所说的应力回线是轧 机在轧制力的作用下机座 等各受力件的单位内力所 连成的闭合环线,简称应力 线,受力件的弹性变形量又 与其长度成正比,因此缩短 应力回线的长度，就能减 小轧机的弹性变形,提高机 座的刚度。
2021/6/4
13
八、轴承座安装时,如何保证轧辊两端水平 (等高)？
在轴承座与机座之间分别放置四个 高度相等的垫片，然后安装球面垫和压 下螺母，就能保证四个压下螺母相对机 座等高，从而保证轧辊两端水平。
2021/6/4
14
九、短应力线轧机的拆装
• 先把传动端联结轴与轧辊分开，再拧支座上的 四个固定螺栓，使轧机与支座分离。天车吊住 吊耳整体吊至换辊间。如需换辊，把离合器两 侧固定装置拆开，轴向固定装置拆开，将轧辊 抽出。如需换压下螺母或球面垫等内部零件， 则要先拆掉蜗轮箱，拧开轴承座上盖进行更换。
2021/6/4
4
二、短应力线轧机与有牌坊轧机相比较
• 1 应力回线短，刚度高，保证产品高精度，容易实现负偏差制。 • 2 立柱两端有正反螺纹，能实现对中调整，轧制中心线不变。能提高
作业率，节省检修和更换导卫横梁时间，减少操作事故，避免轧件弯 头、冲击、缠辊等工艺事故，提高导卫寿命。 • 3 轴向调整方便，轴向游隙小。 • 4 使紧凑。 • 5 该种轧机的辊系在换辊前进行预安装并调整好，停车后新辊系更换 时间短。轧机预调性能好，换辊快，成材率高。 • 6 轴承座自动调位，四列圆柱轴承均衡受力，提高了轴承寿命。
2021/6/4
11
六、新式短应力线轧机轴向固定和调整原理
短应力轧机工作原理
短应力轧机工作原理
短应力轧机是一种用于加工金属材料的机械设备，其工作原理是通过施加压力将金属材料进行塑性变形，从而得到所需的形状和尺寸。
短应力轧机主要由轧辊、传动系统、辊道系统和控制系统等组成。
在短应力轧机的工作过程中，金属材料首先被放置在轧辊之间，然后通过传动系统施加压力。
传动系统一般由电动机、减速器、联轴器等组成，通过这些装置将电能转化为机械能，从而驱动轧辊运动。
金属材料在轧辊的作用下，受到强大的压力，从而发生塑性变形。
轧辊是短应力轧机的核心部件，其作用是将金属材料进行强力挤压，使其发生塑性变形。
轧辊通常由高强度合金钢制成，具有较高的硬度和耐磨性。
在轧辊上还会安装一些辅助装置，如轧辊冷却装置和轧辊调整装置等，以保证轧辊的正常工作和使用寿命。
辊道系统是短应力轧机中的另一个重要组成部分，它主要用于支撑和定位轧辊。
辊道系统通常由辊道、轴承和支撑装置等组成。
辊道具有较高的刚度和精度，能够承受轧辊的压力和振动，保证轧辊的正常工作。
轴承则起到支撑和定位轧辊的作用，使轧辊能够平稳运行。
控制系统是短应力轧机的智能化部分，它通过传感器和执行器等装置，对机器的运行进行实时监测和控制。
控制系统可以实现对轧辊压力、轧辊间隙和轧辊运行速度等参数的精确控制，从而保证金属
材料在轧制过程中的质量和精度。
总结起来，短应力轧机通过施加压力将金属材料进行塑性变形，从而得到所需的形状和尺寸。
它是一种高效、精确的金属加工设备，广泛应用于制造业的各个领域。
随着科技的不断发展，短应力轧机的自动化水平和加工精度将进一步提高，为工业生产带来更多的便利和效益。
