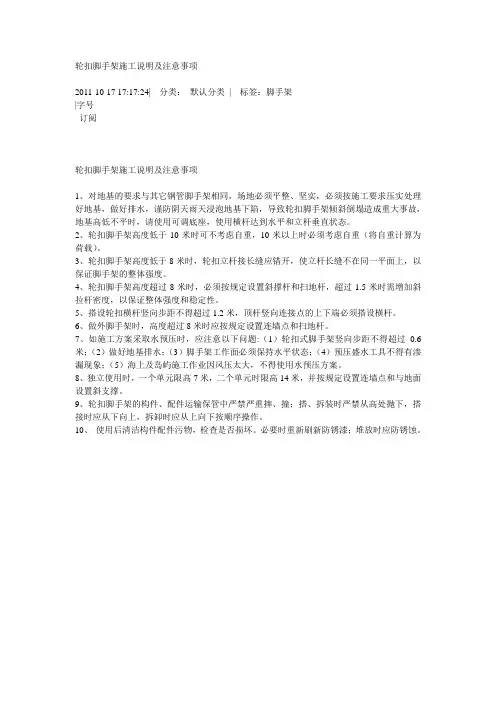

轮扣脚手架施工说明及注意事项
1、对地基的要求与其它钢管脚手架相同,场地必须平整、坚实,必须按施工要求压实处理好地基,做好排水,谨防阴天雨天浸泡地基下陷,导致轮扣脚手架倾斜倒塌造成重大事故,地基高低不平时,请使用可调底座,使用横杆达到水平和立杆垂直状态。

2、轮扣脚手架高度低于10米时可不考虑自重,10米以上时必须考虑自重(将自重计算为荷载)。

3、轮扣脚手架高度低于8米时,轮扣立杆接长缝应错开,使立杆长缝不在同一平面上,以保证脚手架的整体强度。

4、轮扣脚手架高度超过8米时,必须按规定设置斜撑杆和扫地杆,超过1.5米时需增加斜拉杆密度,以保证整体强度和稳定性。

5、搭设轮扣横杆竖向步距不得超过1.2米,顶杆竖向连接点的上下端必须搭设横杆。

6、做外脚手架时,高度超过8米时应按规定设置连墙点和扫地杆。

7、如施工方案采取水预压时,应注意以下问题:(1)轮扣式脚手架竖向步距不得超过0.6米;(2)做好地基排水;(3)脚手架工作面必须保持水平状态;(4)预压盛水工具不得有渗漏现象;(5)海上及岛屿施工作业因风压太大,不得使用水预压方案。

8、独立使用时,一个单元限高7米,二个单元时限高14米,并按规定设置连墙点和与地面设置斜支撑。

9、轮扣脚手架的构件、配件运输保管中严禁严重摔、撞;搭、拆装时严禁从高处抛下,搭接时应从下向上,拆卸时应从上向下按顺序操作。

10、使用后清洁构件配件污物,检查是否损坏。

必要时重新刷新防锈漆;堆放时应防锈蚀。

轮扣专项施工方案

轮扣专项施工方案

1. 《建筑施工安全检查标准》JGJ59-2011;2. 《建筑工程荷载规范》;3. 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011、J84-2011;4. 《建设工程项目管理规范》;5. 本工程相关设计图纸及施工图纸。

二、工程概况本工程为某住宅楼,建筑面积约10000平方米,建筑高度约30米,结构形式为框架剪力墙结构。

根据工程特点,采用轮扣式脚手架进行施工。

三、轮扣式脚手架的特点1. 结构稳定,抗风、抗震性能好;2. 施工速度快,安装、拆卸方便;3. 适用于各种建筑高度和结构形式;4. 搭设简单,可节约劳动力;5. 适应性强,可根据现场情况灵活调整。

四、轮扣式脚手架的施工要点及技术参数1. 施工要点:(1)基础处理:确保地基平整、坚实,做好排水措施;(2)搭设顺序:先搭设立杆,再搭设横杆,最后搭设斜撑杆;(3)连接方式:采用扣件连接,确保连接牢固;(4)安全防护:设置安全网、安全带等防护设施;(5)材料管理:确保材料质量,避免材料浪费。

2. 技术参数:(1)立杆间距:1.2米;(2)横杆步距:1.5米;(3)斜撑杆间距:1.5米;(4)脚手架高度:根据工程需求确定;(5)荷载:根据工程需求确定。

五、轮扣式脚手架的布置1. 脚手架应布置在主体结构四周,确保施工安全和方便;2. 脚手架应与主体结构保持一定的距离,避免影响施工;3. 脚手架应避开易燃、易爆、有毒等危险区域。

六、施工部署及施工准备1. 施工部署:根据工程进度和施工计划,合理安排脚手架搭设、拆除等工作;2. 施工准备:组织施工人员培训,确保施工人员掌握脚手架搭设、拆除等技能;3. 材料准备:提前准备足量、合格的脚手架材料,确保施工顺利进行。

七、操作工艺1. 立杆搭设:根据设计要求,准确放置立杆,调整至垂直状态;2. 横杆搭设:在立杆顶部放置横杆,调整至水平状态;3. 斜撑杆搭设:在脚手架四周设置斜撑杆,确保脚手架稳定;4. 安全防护:设置安全网、安全带等防护设施,确保施工安全。

轮扣式脚手架施工方案

轮扣式脚手架施工方案

轮扣式脚手架施工方案轮扣式脚手架施工方案1. 引言轮扣式脚手架作为一种常见的施工设备,在建筑工程中扮演着重要的角色。

本文档将介绍轮扣式脚手架的施工方案,包括施工前的准备工作、脚手架的搭设过程、施工中的安全注意事项等内容。

2. 施工前的准备工作在开始搭设轮扣式脚手架之前,需要进行一些准备工作,以确保施工的顺利进行:2.1 确定脚手架的类型和规格根据施工需要和工程要求,选择合适的轮扣式脚手架类型和规格,并编制脚手架的设计方案。

考虑到施工现场的环境、荷载要求等因素,确保选用的脚手架能够满足安全稳定的要求。

2.2 确定脚手架的搭设方案根据具体的施工情况,制定脚手架的搭设方案。

考虑到施工进度、施工的特殊需求等因素,确定脚手架的搭设顺序、搭设高度等。

2.3 确保施工现场的安全在施工现场周围设置安全警示标志,并完成施工现场的临时封闭和交通疏导工作。

清理施工现场的杂物、保证施工现场的整洁与安全。

2.4 准备必要的材料和工具根据脚手架的搭设方案,准备所需的轮扣式脚手架材料,如立杆、横杆、斜杆等。

同时,准备搭设脚手架所需的专用工具,如扳手、千斤顶等。

3. 脚手架的搭设过程在进行脚手架的搭设之前,需要确认施工现场的地基是否坚实,是否有埋设管线等,以确保脚手架的稳固和安全。

3.1 搭设立杆按照脚手架设计方案,先安装立杆。

将立杆放置于需要搭设脚手架的位置,使用千斤顶调整垂直度,然后将立杆与地面用锚栓固定。

3.2 安装横杆和斜杆根据脚手架设计方案,将横杆和斜杆安装于立杆上。

将横杆和斜杆的连接点插入立杆的扣孔中,再用锁杆锁定,确保连接牢固。

3.3 搭设脚手板将脚手板平放在横杆上,每层水平间距不应超过1.2米。

脚手板两端要与横杆完全贴合,可以使用夹钳固定。

3.4 搭设高层脚手架当需要搭设高层脚手架时,需要设置安全防护措施,如围护网、安全带等。

按照搭设脚手架的步骤,逐层搭设,同时保证脚手架的垂直度和稳定性。

4. 施工中的安全注意事项在施工过程中,需要注意脚手架的安全使用和施工人员的安全。

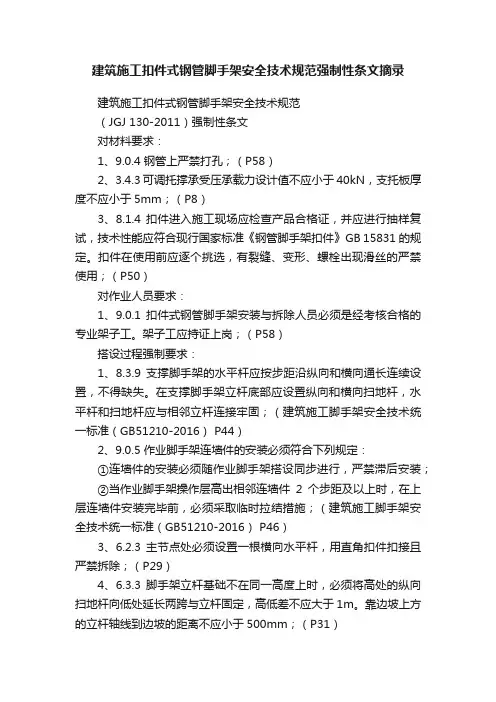

建筑施工扣件式钢管脚手架安全技术规范强制性条文摘录
