电力机车通风系统和空气管路系统.
第三章电力机车通风系统和空气管路系统通风系统采取的是强制性通风：目的是保证这些设备的正常工作。
第一节通风系统设计要求：进风速度低，减少尘埃侵入，同时要求风道短，弯道少，圆滑过渡，减少风压损失。
一、通风机的类型和特点（一）离心式通风机作用原理：当叶轮在蜗壳内作高速旋转时，叶片间的空气也被迫作高速旋转，在离心力的作用下，沿叶轮甩出来，以一定的速度速度沿蜗壳经出风口进入风道，由于叶轮间形成真空，外界空气不断从叶轮轴向进风口被吸入，把空气的流速转变为压强，使风道的风压得到升高。
（二）轴流式通风机：又称电风扇（电风扇叶片有一定的斜度）。
作用原理：叶轮在电动机驱动下高速旋转，由于叶片有一定的斜度，形成空气的轴向流动，叶轮背面形成真空，外界空气不断补入。
二、通风机在电力机车上的应用根据通风机的特点，牵引电机用离心式通风机；制动电阻柜用轴流式通风机。
三、SS4改进型电力机车通风系统采用传统的车体通风系统，每节车分为三大通风系统，五条通风支路，两台离心式通风机，三台轴流式通风机。
（一）车体侧墙百叶窗和滤尘器双侧走廊侧墙大面积双层V形百叶窗进风，过滤器为无仿合成棉。
脏以后可冲洗，耐冲洗度强。
（二）三大通风系统1.牵引通风系统：每节车的牵引通风系统有两个独立、且完全相同的通风支路；2.主变压器油散热器通风系统主变压器油散热器通风系统仅有一条通风支路，采用轴流式通风机。
3.制动电阻柜通风系统每节车的制动通风系统有两个独立、且完全相同的通风支路。
四、SS9型电力机车通风系统SS9改型电力机车常用独立通风系统，即车外空气不直接进入车体，而是通过各自独立的风道对各部件进行冷却。
按照被冷却对象分为3大通风系统：牵引通风系统、制动通风系统和主变压器通风系统。
全车采用4台离心式通风机、5台轴流式的通风机。
五、SS7E型电力机车通风系统SS7E型电力机车也采用独立通风方式。
机车通风系统由牵引电机通风系统、主变压器通风系统、变流装置通风系统、制动电阻通风系统等四大通风系统组成。

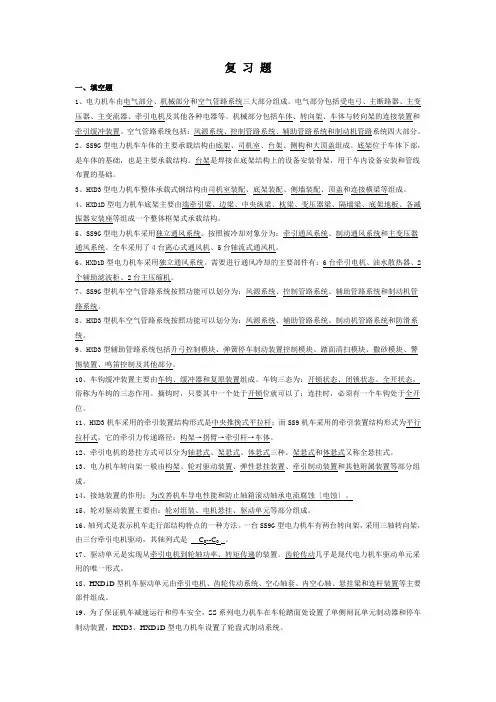

电力机车结构检修与维护复习题
复习题一、填空题1、电力机车由电气部分、机械部分和空气管路系统三大部分组成。
电气部分包括受电弓、主断路器、主变压器、主变流器、牵引电机及其他各种电器等。
机械部分包括车体、转向架、车体与转向架的连接装置和牵引缓冲装置。
空气管路系统包括：风源系统、控制管路系统、辅助管路系统和制动机管路系统四大部分。
2、SS9G型电力机车车体的主要承载结构由底架、司机室、台架、侧构和大顶盖组成。
底架位于车体下部，是车体的基础，也是主要承载结构。
台架是焊接在底架结构上的设备安装骨架，用于车内设备安装和管线布置的基础。
3、HXD3型电力机车整体承载式钢结构由司机室装配、底架装配、侧墙装配、顶盖和连接横梁等组成。
4、HXD1D型电力机车底架主要由端牵引梁、边梁、中央纵梁、枕梁、变压器梁、隔墙梁、底架地板、各减振器安装座等组成一个整体框架式承载结构。
5、SS9G型电力机车采用独立通风系统。
按照被冷却对象分为：牵引通风系统、制动通风系统和主变压器通风系统。
全车采用了4台离心式通风机、5台轴流式通风机。
6、HXD1D型电力机车采用独立通风系统。
需要进行通风冷却的主要部件有：6台牵引电机、油水散热器、2个辅助滤波柜、2台主压缩机。
7、SS9G型机车空气管路系统按照功能可以划分为：风源系统、控制管路系统、辅助管路系统和制动机管路系统。
8、HXD3型机车空气管路系统按照功能可以划分为：风源系统、辅助管路系统、制动机管路系统和防滑系统。
9、HXD3型辅助管路系统包括升弓控制模块、弹簧停车制动装置控制模块、踏面清扫模块、撒砂模块、警惕装置、鸣笛控制及其他部分。
10、车钩缓冲装置主要由车钩、缓冲器和复原装置组成。
车钩三态为：开锁状态、闭锁状态、全开状态，俗称为车钩的三态作用。
摘钩时，只要其中一个处于开锁位就可以了；连挂时，必须有一个车钩处于全开位。
11、HXD3机车采用的牵引装置结构形式是中央推挽式平拉杆；而SS9机车采用的牵引装置结构形式为平行拉杆式，它的牵引力传递路径：构架→拐臂→牵引杆→车体。
电力机车总体及走行部-HXD3型电力机车的通风冷却系统
通风系统总图
1—牵引电动机通风系统
3—辅助变流器通风冷却
2—冷却塔通风冷却系统
4--机械间通风系统
1、牵引电机的通风冷却
车外大气 → 百叶窗 → 夹层风道 → 弯管 → 牵引通风机组 →惯性过滤器 →风机底座 → 车体 风道
排尘器
车外 旁风口 过滤网
→ 连接软管 → 牵引电机→车底 大气
机车内 车体出风口
• 其次是向空气压缩机提供所需的清洁空气； • 第三是带走机械间电器设备所散发的热量。
5、司机室通风
采用顶置单元式空调机组，安装在两端司机室顶部。
• 司机室降温通风支路：
司机室内循环空气→ 空调回风道（滤尘网）→ 空调通 风机→空调内蒸发器→空调出风口→ 风删→司机室 • 司机室升温通风支路： 司机室内循环空气→ 空调回风道（滤尘网）→ 空调 通风机→空调内电加热器→空调出风口→ 风删→司 机室HXD3型电力机车的通风冷 系统SS4G型电力机车
车外大气进入车内的通道
HXD3型电力机车
进风位置：离心沉降过滤器
通风系统的组成部分：
1）牵引电动机通风冷却； 2）冷却塔通风冷却（复合冷却通风）； 3）辅助变流器通风冷却； 4）机械间通风； 5）司机室通风； 6）卫生间通风。
通风系统总图：
通风设备及数量 6台离心式风机 2台轴流式风机 2台离心式风机 2台轴流式风机 2台空调机组 1台轴流式风机
位置 Ⅰ端和Ⅱ端机械室 中央机械室 中央机械室 机械室 司机室 机械室
车外
2、冷却塔的通风（复合冷却通风）
冷却塔主要由通风机组和散热器两部分组成，通风机位于冷却塔的上部， 下部是由水散热器和油散热器两部分组成的复合式散热器。
3、辅助变流器通风
9-HXD2机车空气管路系统技术说明王海平
操作人员将接头紧固完成做自检、互检后，绑扎实名 签。确保管排装车后实名签在可视范围内。
二、HXD2B、HXD2C六轴电力机车 主要介绍与HXD2机车不同的部分。 1、风源管路
六轴机车每节机车由两台螺杆式空气压缩机、两台 双塔空气干燥器、两个总风缸及其管路附件等组成。
风源管路在机车示意图
2、加强风源质量
干燥器的排气阀具有自动加热功能， 当环境温度低于为5℃时，开始自动加热， 防止排气阀冻结，加热装置加热功率 不大于100W。
1.4压缩机启停
空气压缩机启停根据本节机车的空气压力设定值控制， 当总风压力低于800±20kPa时，空压机启动，当压力达 到900±20kPa停止工作。 HXD2机车采用两个压力传感器检测总风压力，并将
试验前
试验后
1.3空气净化干燥装置
空气干燥器主要参数 型式 工作压力 再生耗气率 工作方式 吸附式干燥器，双塔 1000kPa ≤18% 双塔交替，可间歇或连续工作
干燥装置处理和过滤器后进入 制动系统的压缩空气的质量符合 ISO 8573-1中规定的固体颗粒2级、 湿度等级2级、含油量2级的要求。
八轴机车每节机车由一台螺杆式空气压缩机、一台双 塔空气干燥器、两个总风缸及其管路附件等组成。
1.1主空气压缩机组
每台机车装有两台容量为2400 L/min的空气压缩机组。
HXD2电力机车压缩机外形图
HXD2电力机车主空气压缩机组主要参数 排风量 额定压力 电机电源 最低的环境温度 冷却方式 振动(加速度) ≥2400L/min 1000kPa 380V 50Hz -40 ℃ 独立通风 满足IEC61373要求
安装快装接头的机车，均增加空气管路快装接头防 脱落标记。 1）防脱落标记为绿色，互检标记为白色。 2）防脱落标记应涂在可视范围内。 3）防脱落标记1/2涂在快装接头螺母根部上，1/2涂在钢管 上。长度为钢管周长的1/3。
电力机车总体及走行部复习要点
电力机车总体及走行部（ML制作）第一章概论1电力机车有电气部分、机械部分和空气管路系统3大部分组成。
2机械部分包括车体、转向架、车体与转向架连接装置和牵引缓冲装置。
3转向架包括①构架②轮对③轴箱④弹簧悬挂装置⑤齿轮传动装置⑥牵引电机⑦基础制动装置。
4机车轴列式：2（B0—B0），两台机车，每车两台两轴转向架，动轴为单独驱动。
5国产电力机车参数车型项目SS3B SS4G SS8 SS9 轴列式C0—C0 2(B0—B0) B0—B0 C0—C0 轴重（T）23 23 22 21中心线高度880±10880±10 880±10 880±10 牵引点高度460 235 460车轮直径1250 1250 1250 1250 机车速度100 170 170 170传动方式双侧刚性斜齿传动双侧刚性斜齿传动单边直齿六连杆空心轴弹性传动单边直齿传动六连杆空心轴传动电机悬挂抱轴式半悬挂抱轴式半悬挂全悬挂全悬挂牵引方式牵引杆中间斜拉杆推挽式中间推挽式牵引拉杆双侧低位平拉杆6高速列车一系弹簧挠度小。
第二章电力机车车体和设备布置1车体的功能:⑴安装电器、机械设备，从而保护车内设备不受外界风沙、雨雪侵蚀。
⑵机车乘务人员操纵、保养和维修机车的场所。
⑶传递垂向力。
车体各部分重量经车体和支承传给转向架。
⑷传递纵向力。
转向架传来的牵引力、制动力经车体传给车钩和缓冲器。
⑸传递横向力。
机车运行中车体承受如离心力、风力等横向作用力。
2对车体的要求：⑴有足够的刚度和强度。
⑵为了提高机车运行速度，车体必须减轻自重，还要在各方向重量分配匀称、重心低。
⑶车体结构设计必须保证设备安装、检查、保养以及检修更换的便利，还应改善乘务人员多方面工作条件。
⑷车体机构尺寸须纳入国家规定的机车车辆限界尺寸中。
⑸满足车体基本功能和空气动力学车体外形基础上，应使车体外观设计美观、大方，富有时代气息。
3车体的类型（承载结构）1底架承载式2侧墙和底架共同承载式、3整体承载式（SS4、SS8、SS9）4Q345与16Mn为同种材料，属于不同国标。
第一讲 SS4改型电力机车空气管路系统 (2)
第一讲
SS4改型电力机车
空气管路系统
一、SS4改型电力机车空气管路系统
SS4改型电力机车由两节完全相同的机车组成，每节
机车均设置了一套完整的空气管路系统，可以单独运用，
通过重联环节可实现两节或多台机车空气管路系统的重
联。
1．风源管路系统 风源系统是负责生产、储备、调节 控制压缩空气，并向全车各气路系统提 供所需的高质量、洁净、干燥和稳定的 压缩空气的系统。单节机车风源系统的 组成及管路原理如图3-2-1所示。
3．辅助管路系统
辅助管路系统可改善机车运行条件，确保
行车安全。它由撒砂器、风喇叭及刮雨器等辅
助装置以及辅助装置的控制部件组成。
(1)风喇叭
(2)刮雨器
(3)撒砂装置
图3-24所示是 SS4改型电力机车单 节机车辅助管路系 统管路原理图。由 图可见，各辅助装 置直接使用总风缸 压缩空气，各辅助 装置前均设有塞门。 在某个辅助装置发 生故障时，可将相 应塞门关闭，切断 风源。
第三章
电力机车通风系统 和空气管路系统
通风系统
第一节
第二节
空气管路系统
第二节 空气管路系统
第一讲 SS4改型电力机车空气管路系统 第二讲 SS9电力型机车空气管路系统 第三讲 SS7E型电力机车空气管路系统
第一讲
SS4改型电力机车
空气管路系统
机车空气管路系统按其功能可划分为风源系 统四大部分。其中制动机管路系统是机车压缩 空气用量最大、结构原理较为复杂的系统，将在 制动机课程中讲述。本节主要介绍SS4改、SS9、 SS7E型电力机车风源系统、控制管路系统和辅助 管路系统。
（2）控制管路系统的工作原理
SS4改型电力机车控制管路系统主要向受 电弓、主断、门连锁、高压柜提供压缩空气。 分为下列3种工作状况分别加以说明，其系统原 理图如图3-2-2所示。 ①正常运用时的总风缸供风 ②库停后的控制风缸供风 ③库停后的辅助压缩机供风
电力机车风源系统—HXD3型机车风源系统
HXD3型机车主风源系统和辅助风源系统
HXD3型机车采用4个容积 均为400L的风缸串联作为 压缩空气的储存容器，风 缸采用车内立式安装。
注意事项
HXD3型机车采用4个容积均为400L的风缸串联作为压 缩空气的储存容器，风缸采用车内立式安装
整个干燥过程是连续的，且反吹气量不大于15％。
膜式干燥器优点
可靠性高、轻便小巧、节约安装空间、安装方便。 不改变压缩空气组成，脱水膜无需动力电源，适合在危险环境使
用，可快速得到压缩空气。 使用寿命长（十年更换），无运动部件、易损件少，维修成本
低。
SL1型电力机车制动系统供风设备
供风设备
空气干燥器
HXD3型电力机车主风源系统由主空气压缩机组、压力控 制器、安全阀、主空气干燥器、微油过滤器、总风缸安全 阀、总风缸、止回阀、限流阀、折角塞门及连接管路等组 成。
HXD3型机车主风源系统和辅助风源系统
HXD3型机车采用两台 SSL22-47型螺杆式空 气压缩机组作为系统风源
HXD3型机车主风源系统和辅助风源系统
空气干燥器技术参数
技术参数
允许工作压力 进气温度 环境温度范围 每个电磁阀功率消耗 每个加热器功率消耗 电压允差 保护方式
最大10.5bar 最小 3bar 最高60℃ 0℃至50℃ 14Watt
40Watt
±30% IP67(带有保护软管 3870513)
空压机排量 (L/min)
压力损失 (bar)
螺杆式空压机组成及工作原理
1000 2000 0.01 0.05
3000 0.1
4000
5000
0.15
电力机车总体及走行部习题1
电力机车总体及走行部习题1一、填空题电力机车由电气部分、机械部分和空气管路系统三大部分组成。
机械部分包括车体、转向架、车体与转向架的连接装置和牵引缓冲装置。
空气管路系统包括风源系统、制动机管路系统、控制管路系统和辅助管路系统。
电力机车电气部分的主要功用是将来自接触网的电能变为牵引列车所需要的机械能，实现能量转换，同时还实现机车的控制。
电力机车的空气管路系统作用是产生压缩空气供机车上的各种风动器械使用，并实现机车及列车的制动。
司机室是乘务人员操纵机车的工作场所。
机器间用于安装各种电器和机械设备。
转向架是机车行走部分，它是电力机车机械部分中最重要的组成部分。
轴向悬挂装置也成一系弹簧。
齿轮传动装置将电能转变成机械能转矩，传给轮对。
车体与转向架连接装置也称二系弹簧悬挂。
牵引缓冲装置即指车钩和缓冲器。
机车在运行中所受空气阻力在中低速时往往并不明显，但当速度达到一定值时，空气阻力就成为阻碍机车速度提高的重要制约因素。
SS4改型电力机车车体首次采用16mm低合金高强度钢板压型梁与钢板焊成整体承载式车体结构，既满足了强度和刚度的要求，又达到了轻量化的目的。
车体按不同用途分类可分为工业电力机车和干线运输大功率电力机车。
车体按承载结构分类可分为底架承载式车体、底架和测量共同承载式车体和整体承载车体。
SS4改型电力机车车体由底架、侧墙、车顶盖、司机室、台架、排障器等组成。
SS4改型电力机车单节车共分5个室，从前至后依次为：司机室、I端电器室、变压器室、Ⅱ端电器室、辅助室。
SS4改型电力机车单节车共有4个顶盖，从前至后依次为变压器室、机械室I端、机械室II端、高压室上方。
SS4改型电力机车车体底架牵引梁呈T形。
台架是为安装车内除变压器以外的其他电气和机械设备而设置。
排障器底部距轨面高度为（110+10）mm按工作原理，电力机车的通风风机分离心式通风机和轴流式通风机两大类。
电力机车的空气管路系统包括风源系统、控制管路系统、辅助管路系统和制动机管路系统四大部分。
第二章 电力机车风源系统
主气源通路中各组件功能说明：
(1)空气滤清器：
(2)进气阀
①进气止回阀：防止从油气筒回流至进气 阀的含油空气排人大气。避免因压缩空气 倒流造成空气压缩机转子反转。
②卸压阀：当压缩机停机后，该阀能在很 短时间(约14 s)内将油气筒内压力卸至300 kPa以下，以保证空气压缩机在低负荷下再 次启动，有利于电机的正常工作。
(9)后冷却器
冷却压缩空气，将排气温度控制在环境温度 +15℃以下 。
2．润滑油系统流程
润滑油系统由油细分离器、温控阀、油冷 却器和油过滤器等组成 。
（润滑油）油气筒→温控阀口→油冷却器 →油过滤器→机体下部→压缩室（冷却压 缩空气） →机体两端（润滑轴承组）→压 缩机室底部→油气筒。
SS9型电力机车的风源系统分为： ●压缩空气的生产 ●压缩空气的压力控制 ●压缩空气的净化 ●压缩空气的储存 ●压力空气的风源保护
空气压缩机43
高压安全阀45 止回阀47
空气压缩机44
高压安全阀46 止回阀48 起动电空阀248YV
冷却管 空气干燥器49
塞门139 塞门111 塞门38
压力控制器517KF 第一总风缸91 调压阀37
油路上各组件功能说明 (1)油冷却器 (来自)油过滤器(3)油细分离器
将压缩空气中所含雾状油气完全滤去 。在 更换油细分离器时，须使用专用工具链钳 或带钳 。
(4)温控阀
维持排气温度在压力露点温度以上，避免 空气中的水汽在油气筒内凝结而乳化润滑 油。
温度76→85全开
3．冷却系统
SL22-47型螺杆式空气压缩机组的主要部件包括： 三相电机、压缩机、弹性支座（FI）、电气系 统和空气滤清器。
其他控制部件功能如下： 1、真空指示器 2、温度开关 3、温度传感器 4、启动开关 5、油加热器
浅谈电力机车通风系统
为保证 电力机 车 没有空 气污 染 ，通 风 问题 备 受关 注 。
中图分 类号 ：Ｕ２６４
文献 标识码 ：Ａ
文 章编号 ：１００９—９１４Ｘ（２０１４一辆标 准 计 电力 机 车于 １８４２年 由苏格 兰Ｒ．戴 维森 发 明 ，发展 中 国的 电 力 机车始 于 １９５８年 ，同年 １２月２８日中 国历 史上第 一个 电动机 车 台湾 铁道路 线制 备 成功 。电力机 车的 发展有 赖于 发展 电气 化铁 路 ，使用 电力机 车 ，能减 少污 染 ， 如 蒸汽机 车 、柴 油机车 运行 时产生 的废气 ，且 可使用低 污染 的风力 或水力 发 电， 在 行走时 比柴油机 车安 静的多 ，进一 步缩 减了行车 的时 间。使 用 电力 牵引车 列 ， 可 以提高 列车运行 速度 和承载 重量 ，从而大 幅度地 提高铁路 的运 输能力 和通过 能 力 。 一 ， 电 力机 车的简 介和 工作 原 理 我 国电力 机车 遵循 大力 发展 电力牵 引和 内燃 牵 引 ，以 电力牵 引为 主 的方 针 ，自第 一条 电气化铁 路 问世至今 ，实现 了速度 高 、效率高 、过 载能力强 、运 输能 力 强、经济效 果显 著等 优越 性 ，按用途 可分 为客 运 电力机车 、货 运 电力机 车 、客 货两 用 电力机 车 、调车 电力 机车 ，按传 动形 式不 同可 分为具 有个 别传 动 的电力 机车和 具有 组合传 动的 电力 机车 ，按 电流制不 同可分为 直流 电力机车 和交 流 电 力机 车 。 机 车先通过 电弓从接触 网（就 是天上 的 电线 ）上受 电 ，在 经过机 车上 的牵 引 变压器 ，整 流柜 ，逆变 ，然后 传人牵 引 电机 带动机 车 ，最后 通过车 轮传人钢 轨 。形 成一个 巧妙 的电路 。电力 机车 的通 风系 统有 ：主变压 器 的油循环 风冷系 统 、牵 引 电机和整 流柜 （有 些车 没有 了）的离心 通风 机冷却 系统和制 动 电阻带有制 动风机 冷却 。 电力 机车 由机 械部分 、电气部 分和 空气 管路系 统三 部分组 成 ，空 气管理 系 统 按用 途 可分为 ：供 给机 车和 车辆 制动所 需压 缩空 气的 空气制 动路 系统 、供 给 机 车 电气 设备 所需压缩 空气 的控制气 路系 统和供给 机车撒 砂装置 、风 喇叭和 刮 雨器等 辅助 装置所 需压 缩 空气 的辅助 气路 系统 。空 气管 路是风 压 的通道 ，能 够 为 机车 受 电 弓上 升 ，机 车制 动 ，机车 散 热提供 风 源 。 ＝ 通风 机 的类 型和 特点 按 照工作 原理 ，通风 机可 分为 两大 类型 。 １．离心 式 ：离心 式 的通风机 又被 称之 为鼓 风机 ，它是 工业 上采 用最 为广 泛 的 一种 类型 的通 风机 ，此类 型通 风机 的结 构包 括蜗壳 、叶轮 、电动 机 。总 的来说 离心 式的通 风机具 有 以下几个 特点 ：风 的压 力 比较大 ，其风力 还 比较集 中，因此 适 用于 比较 远距 离 的通风 ． ２．轴流式 ：轴 流式的通 风机也 经常被 称之为 风扇 。这种 类型通 风机的 结构 ： 电动 机 、风道 、叶片 。一般 而 言轴流 式 的通风 机具 有 以下几个 特点 ：与 离心 式相 反 ，轴 流式风 的压 力 比较小 ，其 风力 是较分 散 的 ，所 以不 适用 于远 距离 的通 风 ， 但其 体积 小 ，转 速快 ，效率 也 比较较 高 。 而电力 机车通 风 系统 的支路 主要有 ：主 变压 器 的油循环 风冷 系统 ，牵引 电 机和 整流 柜 的离 心通 风机 冷却 系统 ，制 动 电阻带 有 制动 风机 冷却 。 三 ．通风机 在 电力 机车 上的 应 用 离 心式和 轴流式 的通风机 在 电力机 车通 风系统 中均有被 采用 。由各 自类型 的通 风机 的特 点可 以看 出 ，在 有一 些距 车体 比较远 的设 备 ，例如 常见 的牵 引 电 机 ，—般 都 是用离 心式的 通风机 来进行 冷却 ；而一 些设备 由于其 位置 的局限性 ， 比如 制动 的 电阻柜 ，经 常 都是用 轴 流式 的通 风机 来冷 却 。 四 ＳＳ４改型 电 力机车 采 用车 体 通风 方式 分 为三 大通 风 系统 ： １．牵 引通风系 统 （两台离 心式通 风机 ）：车 外冷空 气一侧 墙百 叶窗一滤 尘 网 ① １号 硅机 组 一ｌ￣－ＰＦＣ电容 柜一 １号牵 引通 风机 一 １、２位 牵引 电动机 一车 底 大气 。 ②２号硅 机 组 一２号ＰＦＣ电容 柜一２号 牵引通 风机 一３、４位 牵 引电动机 一车
电力机车
1、电力机车由（机械）部分、电气部分和空气管路系统三大部分组成。
2、电力机车电气部分的主要功用是将来自接触网的电能变为牵引列车所需要的（机械能），实现能量转换，同时还实现机车的控制。
3、机械部分包括车体、转向架、车体支承装置和（牵引缓冲装置）。
4、电力机车车体主要分为司机室和（机器间）两大部分。
5、电力机车的空气管路系统包括风源系统、（控制气路）系统、辅助气路系统和制动系统四大部分。
6、电力机车的空气管路系统作用是产生压缩空气供机车上的各种风动机械使用，并实现机车及列车的（空气制动）。
7、压力继电器515KF的作用是监督非升弓节（高压室门）是否关好。
8、车轮和车轴的组件，称为轮对。
电力机车的轮对还应包括（传动大齿轮）。
9、机车轮对的轮箍可分为轮缘和（踏面）。
10、牵引电机的（转矩）经过小齿轮和轮对大齿轮带动轮对，作用于钢轨，产生牵引力。
11、在车体与转向架之间设有（二系悬挂）装置，即车体支承装置。
12、韶山4改型电力机车牵引电机采用抱轴式、（半悬挂）方式安装在转向架构架上。
13、韶山4改型电力机车垂向力传递顺序：车体重量->车体底架侧梁支承座->二系橡胶堆->转向架构架->（一系圆簧）->轴箱->车轴->轮对->钢轨。
14、机车通风机分为（离心式通风机）和轴流式通风机两大类。
15、触头在开断情况下动、静触头间的最小距离称为触头的（开距）。
16、电器触头的磨损主要是（电）磨损。
17、熔断器是一种用作过载和（短路）保护的电器。
18、电磁接触器是用（电磁力）来驱动衔铁，进而带动触头闭合或断开，以控制电路。
19、当受电弓升起时，其（滑板）与接触网的接触导线发生接触，从而将电流引入机车。
20、主断路器是电力机车上的总（开关）和总保护。
21、平波电抗器是改善牵引电动机的换向，就是要减少（整流电流）的脉动。
22、韶山4改型电力机车采用改变牵引电机（励磁绕组）电流的方向的方法改变牵引电动机的旋转方向。
机车总体复习资料
机车总体复习资料第一章1.电力机车由电气部分，机械部分，空气管路系统三大部分组成。
2.机械部分包括转向架，车体与转向架的连接装置，牵引缓冲装置。
3.转向架是机车的走行部分，主要包括：构架，轮对，轴箱，轴向悬挂装置，齿轮传动装置，牵引电动机，基础制动装置。
4.机车轴列式SS4改型电力机车的轴列式为2（B0-B0）;表示两台机车，每节两台，两轴转向架，动轴为单独驱动。
5.SS9，SS7E型电力机车的轴列式为C0-C0,表示每台机车为两台，三轴转向架，动轴为单独驱动。
6.SS4改的参数，轴重230KN，车轴中心线高度880正负10，牵引点高度12mm，车轮直径1250mm,机车功率，6400KW，每台800KW,传动方式：双侧刚性斜齿轮传动，牵引电机悬挂方式：刚性抱轴式半悬挂，牵引方式：中央斜单杆推挽式。
第二章1.车体的分类：根据车体不同用途可分为：1工业电力机车2干线运输大功率机车2.按车体承载结构分类：（1）底架承载式车体（2）底架和侧墙共同承载式车体，(3)整体承载车体3.SS4改型电力机车结构特点：1.SS4改型电力机车首次采用16Mn低合金高强度钢板压型梁，整体承载式车体结构，采用了大顶盖预布线预布管，和中央斜单杆推挽式的牵引方式。
单端司机室。
4.横梁是传递垂直载荷的主要部件5.变压器装在底架上，有两根变压器横梁和两根变压器纵梁。
6.排障器最低面距轨面高度为110mm正负10mm7.牵引梁位于底架的两端，起传递牵引力，制动力和承受车体冲击力的作用。
8.台架是为安装车内除变压器以外的其他电器和机械设备而设置的。
9.SS4改型电力机车设备布置特点：机车为单端司机室，两节完全相同，单节机车共分5个室。
依次为：司机室，一端司机室，变压器室，二端司机室，辅助器室。
10.司机控制器：一个换向手柄，一个调速手柄，连锁关系。
11.换向手柄：：7个位置：“前”机车向前运行的位置。
“后”机车向后运行的位置。
“制”机车制动的位置。
SS4电力机车问答
1、电力机车由（机械）部分、电气部分和空气管路系统三大部分组成。
2、电力机车电气部分的主要功用是将来自接触网的电能变为牵引列车所需要的（机械能），实现能量转换，同时还实现机车的控制。
3、机械部分包括车体、转向架、车体支承装置和（牵引缓冲装置）。
4、电力机车车体主要分为司机室和（机器间）两大部分。
5、电力机车的空气管路系统包括风源系统、（控制气路）系统、辅助气路系统和制动系统四大部分。
6、电力机车的空气管路系统作用是产生压缩空气供机车上的各种风动机械使用，并实现机车及列车的（空气制动）。
7、压力继电器515KF的作用是监督非升弓节（高压室门）是否关好。
8、车轮和车轴的组件，称为轮对。
电力机车的轮对还应包括（传动大齿轮）。
9、机车轮对的轮箍可分为轮缘和（踏面）。
10、牵引电机的（转矩）经过小齿轮和轮对大齿轮带动轮对，作用于钢轨，产生牵引力。
11、在车体与转向架之间设有（二系悬挂）装置，即车体支承装置。
12、韶山4改型电力机车牵引电机采用抱轴式、（半悬挂）方式安装在转向架构架上。
13、韶山4改型电力机车垂向力传递顺序：车体重量->车体底架侧梁支承座->二系橡胶堆->转向架构架->（一系圆簧）->轴箱->车轴->轮对->钢轨。
14、机车通风机分为（离心式通风机）和轴流式通风机两大类。
15、触头在开断情况下动、静触头间的最小距离称为触头的（开距）。
16、电器触头的磨损主要是（电）磨损。
17、熔断器是一种用作过载和（短路）保护的电器。
18、电磁接触器是用（电磁力）来驱动衔铁，进而带动触头闭合或断开，以控制电路。
19、当受电弓升起时，其（滑板）与接触网的接触导线发生接触，从而将电流引入机车。
20、主断路器是电力机车上的总（开关）和总保护。
21、平波电抗器是改善牵引电动机的换向，就是要减少（整流电流）的脉动。
22、韶山4改型电力机车采用改变牵引电机（励磁绕组）电流的方向的方法改变牵引电动机的旋转方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章电力机车通风系统和空气管路系统通风系统采取的是强制性通风：目的是保证这些设备的正常工作。
第一节通风系统设计要求：进风速度低，减少尘埃侵入，同时要求风道短，弯道少，圆滑过渡，减少风压损失。
一、通风机的类型和特点（一）离心式通风机作用原理：当叶轮在蜗壳内作高速旋转时，叶片间的空气也被迫作高速旋转，在离心力的作用下，沿叶轮甩出来，以一定的速度速度沿蜗壳经出风口进入风道，由于叶轮间形成真空，外界空气不断从叶轮轴向进风口被吸入，把空气的流速转变为压强，使风道的风压得到升高。
（二）轴流式通风机：又称电风扇（电风扇叶片有一定的斜度）。
作用原理：叶轮在电动机驱动下高速旋转，由于叶片有一定的斜度，形成空气的轴向流动，叶轮背面形成真空，外界空气不断补入。
二、通风机在电力机车上的应用根据通风机的特点，牵引电机用离心式通风机；制动电阻柜用轴流式通风机。
三、SS4改进型电力机车通风系统采用传统的车体通风系统，每节车分为三大通风系统，五条通风支路，两台离心式通风机，三台轴流式通风机。
（一）车体侧墙百叶窗和滤尘器双侧走廊侧墙大面积双层V形百叶窗进风，过滤器为无仿合成棉。
脏以后可冲洗，耐冲洗度强。
（二）三大通风系统1.牵引通风系统：每节车的牵引通风系统有两个独立、且完全相同的通风支路；2.主变压器油散热器通风系统主变压器油散热器通风系统仅有一条通风支路，采用轴流式通风机。
3.制动电阻柜通风系统每节车的制动通风系统有两个独立、且完全相同的通风支路。
四、SS9型电力机车通风系统SS9改型电力机车常用独立通风系统，即车外空气不直接进入车体，而是通过各自独立的风道对各部件进行冷却。
按照被冷却对象分为3大通风系统：牵引通风系统、制动通风系统和主变压器通风系统。
全车采用4台离心式通风机、5台轴流式的通风机。
五、SS7E型电力机车通风系统SS7E型电力机车也采用独立通风方式。
机车通风系统由牵引电机通风系统、主变压器通风系统、变流装置通风系统、制动电阻通风系统等四大通风系统组成。
全车共采用2台离心式、9台轴流式通风机。
第二节空气管路系统SS4改型机车由两节相同的机车组成，每节车均设置了一套完整的空气管路系统。
可以单独运用，通过重联环节可实现两节或多台机车空气管路系统的重联。
用空气干燥器取代了油水分离器对压缩空气的干燥处理，提高了压缩空气的质量。
另外，控制管路取消了传统的换向阀，均改用止回阀进行对风源转换，工作可靠性得到了提高。
一、SS4改型机车空气管路系统（一）风源管路系统组成：空气压缩机组（电动机2MA和压缩机43）、压力控制器（517KF）、高压空气阀（45）、止回阀（47）、风路塞门（110、111.112.113.139）、空气干燥器（49）、逆流止回阀（50）、总风折角塞门（63.64）、总风软管连接器（65.66）、总风缸（91、612L.92、290L）、压缩机起动空载电空阀（247YV）等组成。
（二）控制管路系统1.受控电器设备2.控制管路系统的工作原理（1）正常运用中的总风缸供风总风缸压缩空气→风路塞门140→调压阀51（500kpa）→并联塞门141、142向Ⅰ、Ⅱ号高压柜各电器供风、并联塞门146供机车吹扫电器用风。
二、SS9型电力机车空气管路系统1.风源系统的组成风源系统由空气压缩机、高压安全阀、止回阀、空气干燥器、逆流止回阀、折角塞门、软管连接器、总风缸、双管供风调压阀、排水阀、启动电空阀、压力控制器及塞门等部件组成。
2.控制管路系统控制管路系统主要向受电弓、主断路器及高压电器柜内的电空接触器、转换开关等机车气动电气设备提供所需的压缩空气，由辅助压缩机、控制风缸、辅助风缸、单向阀、调压阀、分水滤气器、模板塞门等组成。
3.辅助管路系统SS9机车辅助管路系统主要由撒砂器、喇叭、刮雨器、后视镜及其连接管路组成。
当各辅助装置故障或检修时，可将相应塞门关闭，切断其风源。
三、SS7E型电力机车空气管路系统1.风源系统管路SS7E型电力机车风源系统由TSA-230A型螺杆式空气压缩机43，NPT5型空气压缩机44，JKG1-A空气干燥器49，总风缸90、91，压力控制器KA12，止回阀47、48，高压安全阀45、46，启动电空阀YV14以及防关闭折角塞门，总风软管连接器，JTY-1型减压阀，排水阀等组成。
2.控制管路系统控制管路系统主要为受电弓、主断路器、高压柜内转换开关及门联锁等装置提供压缩空气。
SS7E型电力机车控制管理系系统主要由辅助空气压缩机、辅助风缸、控制风缸、单向阀、调压阀、电空阀、联锁阀及其连接管路组成。
机车控制管路系统工作有3种工况。
（1）正常运用时的总风缸供风（2）库停后的控制风缸供风（3）库停后当总风缸、控制风缸内的压力均低于主断路器分合闸所需的最低风压时，已经无法升弓合闸，可启动辅助压缩机打风，进行升弓及合闸操作。
第四章转向架组成：转向架构架（简称构架）、轮对、轴箱及轴箱悬挂、传动及电机悬挂装置和基础自动装置等。
第一节概述一、转向架的作用1.承重：承担机车上部的电气机械设备的重量，并把重量均匀分配给每个轮对（指静止不动的力，每个轮对上的重量23t）。
2.传力：在轮轨接触点产生轮周牵引力、制动力，并将其传给车体底架、车钩，牵引列车前进；实现机车和列车的调速及停车。
3.转向：机车的转向只能在曲线上进行。
即在钢轨的引导下，实现机车在直线和曲线上运行，并保证机车曲线运行的安全顺利（根据曲线半径的大小，列车运行速度有所限制）。
4.缓冲：（指列车运行中的平稳性。
）二、转向架的组成和种类组成：转向架构架（简称构架）、轮对、轴箱及轴箱悬挂、传动及电机悬挂装置和基础自动装置等。
种类：（一）按轴数分类，有二轴转向架和三轴转向架（二）按传动方式分类，有独立传动和组合传动三、SS4改型机车转向架特点1.一系悬挂（轴箱弹簧）：采用轴箱钢弹簧于弹性拉杆定位的独立悬挂结构，并配置垂向油压减震器；二系弹簧（车体底座与构架间）采用全旁承橡胶堆加横向油压减震器和摩擦减震器的简单悬挂装置。
2.牵引力、制动力传递为斜拉杆低位牵引方式。
3.轴箱轴承均采用能承受轴箱力和径向力的圆柱滚子轴承。
4.电机悬挂方式为刚性半悬挂。
5.构架受力状态和结构合理，工艺性好。
6.基础制动采用单边高摩合成闸瓦。
四、转向架力的传递转向架受力十分复杂，在运行中，除承受垂向重力，纵向和横向的水平载荷外，还常常经受很严重的动作用力。
1.垂向力的传递（指机车在运行中，钢轨对机车的垂向冲击作用力，速度越高，动作用力越大，对钢轨及轨道的破坏力越大）：机车上部重量→车体支承装置→构架→轴箱弹簧悬挂装置→轴箱→轮对→钢轨。
2.纵向力的传递（牵引列车时，一般为两种力，牵引力、制动力）：钢轨接触点产生的牵引力或制动力→轮对→轴箱→轴箱拉杆→构架→牵引装置→车体底架→缓冲器→车钩。
3.横向力的传递（指轮对的单侧压力，曲线和风力）：钢轨→轮对→轴箱→轴箱拉杆→构架→车体支承装置→车体底架→机车上部。
第二节构架一、构架一般介绍1.构架的作用及要求构架是转向架的重大部件之一，是转向架众多部件联结的基体。
也是承载和受力的基体。
2.构架的种类（1）按设计和制造工艺分①铸钢构架：重量大，制造工艺复杂，目前在电力机车上以很少采用。
②焊接构架，又分：钢板焊接和压型钢板焊接（2）按轴箱定位装置的结构分①有导框式：②无导框式：（3）按结构形式分①封闭式：②开口式：a、c是二轴转向架构架b、d是三轴转向架构架二、SS4改型电力机车转向架构架1侧梁形状为到“凸”形梁（上为平面，固定车体），梁体上焊装有弹簧座、圆弹簧座、圆弹簧拉杆座、拉杆座、定位块、吊座等零部件。
2.前后端梁前端梁上有端梁体和牵引装置三角形撑杆固定上支座。
后端梁上无其他部件。
3.牵引梁为蝶形箱式梁体。
由上下盖板、定位销、防落框、电机悬挂吊座、筋板、隔板立板和套等组成。
4.附属部件包括旁承座、横向油压减震器座、垂向油压减震器座和纵向摩擦减震器座（又称侧向限制器）。
5.砂箱装置为了提高机车黏着，防止动轮空转和踏面擦伤，可给钢轨轨面撒砂。
每个转向架前后左右4各角设置了4个砂箱装置，每个砂箱容积为0.1立方米。
砂箱装置由砂箱、砂箱盖、支架和排石器等组成。
6.构架组装当侧梁各定位板和前后梁孔、牵引梁定位孔加工好，牵引梁两端面、制动器座面、牵引销安装孔和和电机悬挂座各孔加工好后，可以进行构架组焊。
第三节轮对一、轮对的组成与组装工艺组成：轮对一般由车轴、车轮和传动大齿轮组成。
车轮又有轮箍和轮心组装而成（轮心和轮箍现大部分改成一体轮，乘务员在运用中比较省心）。
组装工艺：它们之间都采用过盈配合，用热套装（过盈量1.1～1.53㎜，加热温度不超过320℃。
）或冷压装或油压压装的方式紧紧的装在一起。
二、车轴的受力及破坏（一）车轴的受力相当复杂：1.垂直载荷引起的弯矩；2.曲线（弯道）运行时轮轨侧压力外引起的弯矩；3.齿轮传动时引起的扭矩；4.某侧车轮发生滑行（实际上不会出现）引起的扭矩；5.线路的冲击、簧上部分重量的振动，制动力作用等，都要产生附加载荷。
（二）破坏主要发生在轴颈部分的拉伤与烧损，严重时会发生重大事故。
三、轮心各部分名称及分类（一）各部名称1.轮毂：轮心上和车轴压装的部分。
2.轮辋：轮心上和轮箍套装的部分。
3.轮辐（辐板、辐条）：轮毂和轮辋之间的部分。
（二）轮心的分类1.辐板式2.辐条式3.箱式三种。
四、轮箍轮箍是车轮直接在钢轨上滚动运行的部分。
用热套法套在轮心上，俗称“红套”。
五、整体碾钢车轮1.随着列车的速度越来越高，车轮高速产生的离心力有可能破坏轮箍结合的强度。
2.随着塑料闸瓦的推广，闸瓦传热散热不良，将引起制动时轮箍温度升高。
3.高速空心轴机车，辐板强度被破坏，难以保证轮箍与轮心的配合强度。
第四节轴箱一、轴箱定位方式1.轴箱定位的概念，即：什么是轴箱定位（1）保证轴箱能够相对于构架在机车运行中作垂直跳动，以保证弹簧装置能够充分发挥其缓和和冲击的作用；（2）在机车通过曲线时，轴箱应当相对于构架作小量的横动，有利于机车曲线通过；（3）纵向要求有较大的强度，保证牵引力、制动力的传递。
根据以上要求，轴箱定位又被称为轴箱导向方式。
2.轴箱定位方式的分类（1）有导框式过去的机车、客车的车辆上轴箱定位的唯一方式。
二、轴箱拉杆SS4改型轴箱拉杆组成及各部名称组成：连杆体、长拉杆、短拉杆、橡胶圈、端盖、橡胶端垫等三、SS4改轴箱：单节车两个转向架，每个转向架两个轴箱四、轴箱的维护和保养1.运用中机车走行8～10万公里进行一次，有检修人员负责。
2.长期备用，应定期移动机车，一般为一月一次，有储备看守负责。
3.机车运用中，途中停车，乘务员负责检查。
第五节弹簧装置弹簧装置也称悬挂装置，包括弹簧元件及减震器。
一、弹簧元件的性能特点1.板弹簧板弹簧又称为叠板弹簧或弓形弹簧。
