橡胶的配合与开炼机混炼工艺
混炼胶生产工艺
混炼胶生产工艺混炼胶是将天然橡胶或合成橡胶与添加剂等原料混合，经过炼胶机的拉、剪、折等作用，使其成为固态胶料的工艺过程。
混炼胶主要分为两种类型：开炼和封闭式混炼。
开炼是将胶料与添加剂放入开炼机中，通过辊子的旋转和挤压，使胶料与添加剂彻底混合。
开炼机分为两辊机和三辊机，其中三辊机是最常用的。
开炼机中的三个辊子分别是主辊、副辊和辅助辊，通过调整辊子的转速和间距，可以控制胶料的温度、时间和剪切力。
开炼的优点是可以灵活调整添加剂的比例和炼胶温度，适用于生产各种不同性能的橡胶制品。
封闭式混炼是将胶料和添加剂放入封闭式混炼机中，通过高速旋转的螺杆将胶料和添加剂挤压、剪切和折叠，使其混合均匀。
封闭式混炼机具有密闭性好、能耗低、工艺简单等优点，适用于大批量生产相同性能的胶料。
混炼胶的生产工艺主要包括以下几个步骤：1. 胶料准备：将天然橡胶或合成橡胶切碎，并经过清洗、脱水等工艺处理，除去杂质和水分，使其达到生产要求。
2. 添加剂配方：根据橡胶制品的要求，制定合适的添加剂配方，包括硫化剂、活性剂、助剂等。
3. 混合：将胶料和添加剂按照一定比例放入混炼机中，通过机械作用，使其混合均匀。
4. 调温：根据橡胶和添加剂的特性，控制炼胶机的温度，使其达到最佳炼胶温度。
5. 炼胶：开炼或封闭式混炼机通过旋转、挤压、剪切等作用，将胶料和添加剂进行彻底混合，形成固态的胶料。
6. 切割和离心：经过炼胶机的处理，胶料被切割成块状，并通过离心机的旋转，将胶料中的水分去除。
7. 成型：将炼胶后的胶料放入成型机中，进行定型，形成成品。
混炼胶生产工艺的关键是控制炼胶机的温度、时间和剪切力。
温度过高或时间过长会导致胶料老化，性能下降；剪切力过大会使胶料的结构破坏，影响性能。
因此，在生产中需要严格控制这些参数，以获得符合要求的胶料。
橡套软电缆生产工序：开炼和混炼工艺文件
开炼机橡胶塑炼:
本卡片适用于橡皮绝缘电缆的素炼工序。
2工艺技术要点：
2.1塑炼胶应用国标1#，绝缘胶种应采用内芯胶，护套胶种应采用外皮胶。
2.2塑炼用丁苯胶应采用含有25%以上苯乙烯的松香丁苯或充油丁苯。
2.3天然胶塑炼前应用水将外皮冲洗干净，并在30C —60C 的环境中温胶24~36小时。
2.4天然橡胶和丁苯橡胶掺合应均匀，塑炼胶应表面光滑，贴辊面应有亮皱纹。
2.5塑炼过程中的辊温、辊距应符合工艺卡规定。
密炼机橡胶塑炼和密炼:
XXX 公司
橡套软电缆橡胶开炼和混炼工序
工艺卡片
开炼机橡胶混炼:
XXX 公司
橡套软电缆橡胶开炼和混炼工序
工艺卡片
XXX公司橡套软电缆橡胶开炼和混炼工序文件编号| Q/JY.GK03-2020
工艺卡片共3页n—第页。
橡胶混炼工艺
• • • • 一．开炼机的混炼工艺 （一）开炼机混炼原理 开炼机混炼过程一般包括包辊、吃粉和翻炼三个阶段。 1．包辊
• 1-橡胶不易进入辊缝；2-紧包前辊；3-脱辊成袋囊状；4-呈粘流包辊 • 图1-3 橡胶在开炼机中的几种状态 2．吃粉 • 在胶料包辊，加入配合剂之前，要使辊距上端保留适当的堆积胶，适 量的堆积胶是吃粉的必要条件。 • 3．翻炼 • 周向：混炼最均匀；轴向：不均匀；径向：均匀性最差
• 4．逆混（倒混）炼法
• 先把除硫黄和促进剂以外的所有其它配合 剂全部装入密炼机中，然后再投入生胶进 行混炼。炭 黑合高油量配合胶料的混炼，如BR、 EPDM等。
• 四、密炼机混炼的工艺条件
• （1）装胶容量 • 混炼容量必须适当，通常取密炼室总有效 容积的60~70%。合理的容量或装填系数应 根据生胶种类、配方特点，设备特征与磨 损程度以及上顶栓压力来确定。 • （2）上顶栓压力 • 上顶栓压力控制在0.3~0.6MPa。随着容量 和转速的提高，上顶栓的压力需适当加大， 上顶栓压力提高会加速混炼过程中胶料生 热，并增加功率消耗。
连续混炼
• 连续混炼是指采用连续混炼机进行连续加料、 连续混合、连续排胶的混炼方法。连续混炼过程 与间断式混炼的区别在于功率和温度不发生激烈 的周期性变化，可将剧烈生热区散发的热量用来 预热加料区的生胶和配合剂，从而大大提高设备 的有效利用系数，并保证稳定的混炼条件，获得 性能一致的胶料。因此，连续混炼具有生产效率 高、工序简单、占地面积小、投资节省及脚料质 量好等一系列优点。但连续混炼技术高、难度大， 必须与可靠的配合剂连续称量系统相配套；并且， 由于重新调整设备手续复杂，故只适用于配方组 分较少、填充量较少的单一胶料的大规模生产。
• 混炼胶体系的比容为生胶、配合剂和空隙
橡胶厂家是如何控制混炼的？
橡胶厂家是如何控制混炼的？一．概念1．混炼：指在炼胶机上将各种配合剂均匀地加入具有一定塑性的生胶中的这一工艺过程。
（混炼的目的：将各种配合剂混入生胶中，并通过捣炼制造出质量均匀一致的混炼胶。
）2．焦烧：是一种胶料早期硫化的现象。
即胶料在硫化前的操作中或停放中发生的不应有的提前硫化现象。
（出现焦烧时，胶料表面不光滑，出现麻面、有胶疙瘩，可塑度降低。
）3．喷霜：这是一种由配合剂喷出胶料表面形成一层类似于“白霜”的现象。
二．常见的混炼方法1．开炼机混炼：指在开炼机上将各种配合剂加入生胶中，然后捣炼成质量均匀的混炼胶。
开炼机混炼包括包辊、吃粉、捣炼三个阶段。
特点：需要的设备简单，灵活性大，适用于小规模、小批量的生产；缺点：是生产效率低，劳动强度大，环境卫生差，操作不安全，胶料质量不高，因此已经逐渐被淘汰掉了。
工艺条件：辊温：50~60℃；容量：50~65kg；辊距：4~8mm；加料顺序：塑炼胶、再生胶、母炼胶固体软化剂促进剂、活性剂、防老剂补强填充剂液体软化剂硫磺、超促进剂；混炼时间：一般为20~30min。
2．密炼机混炼：指在密炼机内将生胶和各种配合剂按一定的顺序加入到密炼室中，在压铊的压力下，通过密炼机转子的捏炼，制造出质量均匀一致的混炼胶。
特点：装胶容量大，混炼时间短，生产效率高，易于机械化、自动化，劳动强度低，环境卫生好，操作安全，胶料质量好；缺点：设备投资较高需配备压片机或挤出机。
3．分段混炼：为提高混炼胶质量，将生胶、小料、补强填充剂和软化剂投入密炼机中，混炼一定的时间后排胶，下片冷却，停放至少四小时以后，再投入密炼机中混炼，然后加入后效性促进剂、超促进剂、防焦剂和硫磺等，捣炼均匀后再下片冷却。
特点：胶料性能好，缺点是浪费人力、物力，设备利用率低。
三．开炼机捣炼方法：1．三角包法：此法是将辊筒上的胶片横向割断，然后将胶片左右交替向中央折叠起来，在前辊上打成三角形的胶包，再将胶包推入辊距中，如此反复几次进行混炼。

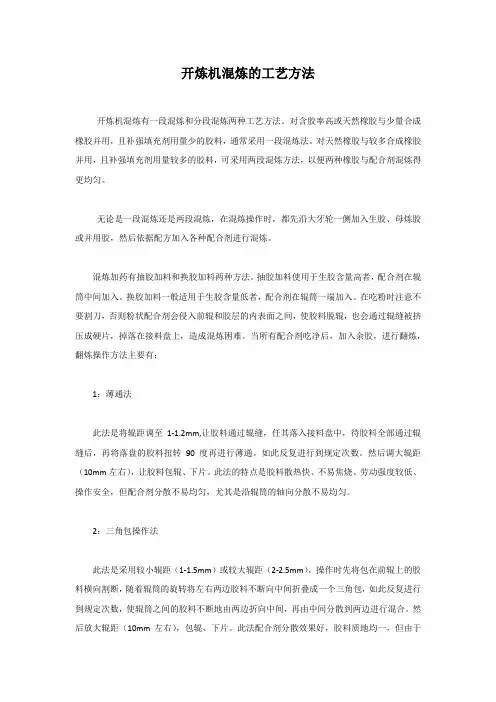

开炼机混炼的工艺方法
开炼机混炼的工艺方法开炼机混炼有一段混炼和分段混炼两种工艺方法。
对含胶率高或天然橡胶与少量合成橡胶并用，且补强填充剂用量少的胶料，通常采用一段混炼法。
对天然橡胶与较多合成橡胶并用，且补强填充剂用量较多的胶料，可采用两段混炼方法，以便两种橡胶与配合剂混炼得更均匀。
无论是一段混炼还是两段混炼，在混炼操作时，都先沿大牙轮一侧加入生胶、母炼胶或并用胶，然后依据配方加入各种配合剂进行混炼。
混炼加药有抽胶加料和换胶加料两种方法。
抽胶加料使用于生胶含量高者，配合剂在辊筒中间加入。
换胶加料一般适用于生胶含量低者，配合剂在辊筒一端加入。
在吃粉时注意不要割刀，否则粉状配合剂会侵入前辊和胶层的内表面之间，使胶料脱辊，也会通过辊缝被挤压成硬片，掉落在接料盘上，造成混炼困难。
当所有配合剂吃净后，加入余胶，进行翻炼，翻炼操作方法主要有：1：薄通法此法是将辊距调至1-1.2mm,让胶料通过辊缝，任其落入接料盘中，待胶料全部通过辊缝后，再将落盘的胶料扭转90度再进行薄通。
如此反复进行到规定次数。
然后调大辊距（10mm左右），让胶料包辊、下片。
此法的特点是胶料散热快、不易焦烧、劳动强度较低、操作安全，但配合剂分散不易均匀，尤其是沿辊筒的轴向分散不易均匀。
2：三角包操作法此法是采用较小辊距（1-1.5mm）或较大辊距（2-2.5mm），操作时先将包在前辊上的胶料横向割断，随着辊筒的旋转将左右两边胶料不断向中间折叠成一个三角包，如此反复进行到规定次数，使辊筒之间的胶料不断地由两边折向中间，再由中间分散到两边进行混合。
然后放大辊距（10mm左右），包辊、下片。
此法配合剂分散效果好，胶料质地均一，但由于劳动强度大，操作安全性差，一般只适用于XK-400规格以下的开炼机混炼。
3：斜刀法此法是在开炼机辊筒上左右交叉地与辊筒水平线成75度斜角进行割刀，同时按15度斜角打卷、割刀和打卷8次，即左右各4次。
辊距一般为7-8mm。
这种方法配合剂分散较均匀，操作效率高，但由于劳动强度较大，生产中仅适用于XK-550规格以下的开炼机混炼。
橡胶试验胶料的配料、混炼操作规程
橡胶试验胶料的配料、混炼操作章程1试验胶料配料：- 称量前将天平校准，严格按照配方表称量各种胶料和配合剂。
共用器皿（如药匙、托盘）每配完一种小料要擦拭一次，以免各种小料混合称量；- 制备胶料试验用的各种配合剂应当符合标准要求的有关规定，所用的各种配合剂的有效期均为半年；- 生胶和碳黑应精确到1g，油类应精确到1g或±1%（以精度高的为准），硫磺和促进剂精确到0.02g，氧化锌和硬脂酸精确到0.1g，所有其它配合剂都精确到1%。
2试验胶料的混炼程序- 将配制好的各种配合剂按顺序摆放在开炼机附近；- 检查安全闸，检查开炼机缝隙中有无杂物，最小辊距不小于0.4mm,最大辊距不大于4mm，按照相关规定调整所需辊温，双手不得超过安全线；- 按原材料配方中的混炼顺序进行混炼，在混炼过程当中，辊温始终保持在规定的温度±5℃范围以内；- 作3/4割刀时，其操作方法是：分别由左向右，由右向左割取包辊胶宽度的3/4，待辊筒上的堆积胶都通过辊筒间隙时，将割下的胶推向辊筒的左边或右边并续入，如此反复切割，左右切割一次为一刀，两次连续的割刀允许时间间隔20s；- 当堆积胶或辊筒表面上还有明显的游离粉末时，不应切割胶料，从间隙散落下的配合剂，应当及时小心收集并重新混入胶料中；- 混炼后的胶料重量与原材料的总重量之差为0.5%～-1.5%；- 混炼后的胶料应放在干净、干燥的试验台上，作好标识（胶料名称、混炼时间），冷却后胶料用垫布包好，填写检验通知单（胶料名称、试验姆的、试验项目、混炼完成时间），一同送入硫化室。
3如果发现上述工序未能够按要求完成，有权利进行拒绝- 混炼胶、硫化后的半成品不符合要求。
标识不清、检验通知单填写不祥。
橡胶配制—胶料混炼
2023/10/11
25
2．两段混炼 （1）传统两段混炼法 用高速高压密炼机进行第一段的粗混炼，
使橡胶与配合剂混炼制成母胶，下片后经停 放一段时间后，再送入低速密炼机加硫黄和 促进剂进行混炼，再经压片机补充加工胶片。
2023/10/11
26
（2）分段投胶两段混炼法
第一段混炼时，把80%左右的生胶投入
第二段是对第一段混炼的补充加工，然后加入硫化 剂，待混炼均匀后下片停放。
开炼机混炼小结
特点：开炼机混炼是应用最早的混炼方法。 缺点：生产效率低、劳动强度大、环境卫生及安
全性差、胶料质量不高，因此已趋于逐渐淘汰。 优点：灵活性大，适用于小规模、小批量、多品
种的生产。
2023/10/11
21
要条件。
2023/10/11
18
3．翻炼 周向：混炼最均匀； 轴向：不均匀； 径向：均匀性最差。 需要进行打卷、三角包、割胶等操作。ቤተ መጻሕፍቲ ባይዱ
2023/10/11
19
有一段混炼和分段混炼两种工艺方法。 一段混炼指通过开炼机一次混炼就能制成混炼胶的
方法。
分段混炼的第一段同一段混炼法一样，只是不加硫 磺和超速促进剂，然后下片冷却停放8h以上。
2023/10/11
5
如 何 提 高 分 散 程 度 ？
2023/10/11
7
在胶料内加入表面活性剂。
如硬脂酸、高级醇、含氮化合 物、某些树脂和增塑剂
2023/10/11
8
一、配合剂的补充加工 （一）粉碎 块状和粗粒状配合剂必须经过粉
碎或磨细处理才能使用，如沥青、松 香和古马隆等固体用粉碎机粉碎。
合。
2023/10/11
橡胶混炼工艺
橡胶混炼工艺由于炭黑对硫化速度的影响,硫化胶不同相中交联网构密度必然也不相同,因而形成微观多相交联结构,从而改善硫化胶性能,特别是动态性能。
工艺要点:①混炼的关键是炭黑在胶料中的分散。
为此,先加入炭黑可提高胶料剪切应力,以利于分散;而软化剂必须在炭黑基本分散后加入,以免降低胶料黏度和剪切应力。
②在第一段混炼制备母炼胶时,在部分橡胶中加入全部炭秒度3黑能获得相对高炭黑浓度,提高胶料黏度,增大剪切应力,而有利于配合剂的混入和分散。
例如,在天然橡胶中,炭黑用量从20份增加到50份,剪切应力将提高50%~60%;在丁腈橡胶中,炭黑用量从40份增加到50份,混入时间从18min可降到13min左右。
用此法制备母炼胶,可提高橡胶一炭黑凝胶含量,即使是三元乙丙橡胶也可达40%~50%。
③分段混炼可以使胶料降温,也有利于分散与安全。
④第二段混炼时间不宜过长,否则会破坏胶料中的微观多相结构,对硫化胶性能产生不良影响。
二段混炼的具体操作方法有三种。
其一是合并二段混炼法。
这种方法在合成橡胶或与天然橡胶并用的胶料中应用最普遍。
该操作方法是先用密炼机将天然橡胶与合成橡胶压合成均一的整体,然后按一定加料顺序使配合剂分散均匀,最后排到压片机上进行薄通或翻炼(不加硫黄和超速促进剂),下片后冷却停放。
第二段是把停放冷透的胶料重新在密炼机中进行补充加工,排料至压片机上适当降温后加硫黄及超速促进剂。
若胶炭黑多时,在密炼机中进行二段冷加工时设备负荷太大,很不安全。
这类胶料可在开炼机上进行第二段混炼。
其二是混炼胶并用二段}昆合法。
这种方法是将天然橡胶及合成橡胶先单独制备成母炼胶,然后按配方中天然橡胶与合成橡胶比例在密炼机中充分混合,最后加入硫黄和超速促进剂等。
其三是炭黑母炼胶一段混炼法。
这种方法是将用量大、难混的炭黑先在密炼机中制成母炼胶,经冷却停放(停放时间一般为4~8h),再于密炼机中和其他配合剂一起进行第二段混炼。
这种方法特别适用于快速密炼机混炼,因为快速密炼机对炭黑分散有良好效果,但由于温度高,需配用慢速密炼机进行第二段混炼,以便在低的温度下加入硫化剂。
橡胶混炼工艺
橡胶混炼工艺介绍
混炼是用炼胶机将生胶或塑炼生胶与配合剂炼成混炼胶的工艺，是橡胶加工最重要的生产工艺。
本质来说是配合剂在生胶中均匀分散的过程，粒状配合剂呈分散相，生胶呈连续相。
混炼可采用开炼机、密炼机和螺杆连续混炼机。
橡胶混炼过程就其本质来说是配合剂在生胶中均匀分散的过程，粒状配合剂呈分散相，生胶呈连续相。
在混炼过程中，橡胶分子结构、分子量大小及其分布、配合剂聚集状态均发生变化。
通过混炼，橡胶与配合剂起了物理及化学作用，形成了新的结构。
混炼胶是一种具有复杂结构特性的分散体系。
由于生胶的粘度很高，为使配合剂渗入生胶中并在其中均匀混合和分散，必须借助于炼胶机的强烈机械剪切作用。
用密炼机混炼操作安全，劳动强度小，是目前应用最普遍的。
混炼要求配合剂均匀分散于生胶中，形成胶态分散体，以使硫化胶具有最佳性能。
同时对混炼胶料的可塑度也有一定要求，使之能符合后工序的要求。
有一段和二段混炼法。
前者是在橡胶中逐步添加配合剂。
后者是先加入软化剂和粉末状填充剂进行第一阶段的粗混炼，胶料经冷却和放置一定时间后，再加硫黄和促进剂进行第二段混炼。
将橡胶（生胶）与各种配合剂（见橡胶配合）在炼胶机内混合均匀的橡胶加工工艺。
为了能够将粉状配合剂加入橡胶中，生胶须先经塑炼，提高其塑性及流动性。
混炼过程是橡胶加工最基本的
过程，加入配合剂后的混炼胶料的质量，对半成品的工艺性能和成品质量均具有决定性影响。
常用典型橡胶的混炼工艺特点
常用典型橡胶的混炼工艺特点橡胶的混炼就是将各种配合剂借助炼胶机机械力的作用，将各种配合剂均匀地分散在橡胶中，以形成一个以橡胶为介质或者以橡胶与某些能和它相容的配合组分（配合剂、其它聚合物）的混合物为介质，以与橡胶不相容的配合剂（如粉体填料、氧化锌、颜料等）为分散相的多相胶体分散体系的过程。
对混炼工艺的具体技术要求是：配合剂分散均匀，使配合剂特别是炭黑等补强性配合剂达到最好的分散度，以保证胶料性能一致。
混炼后得到的胶料称为“混炼胶”，其质量对进一步加工和制品质量有重要影响。
1·天然橡胶的混炼天然橡胶是生胶塑炼的主要胶种，用开炼机和密炼机进行塑炼均能获得良好效果。
用开炼机塑炼时，通常采用低温（40～50℃）薄通（辊距0.5～1mm）塑炼法和分段塑炼法效果最好。
用密炼机塑炼时，温度宜在155℃以下，时间约在13min 左右。
塑炼时间增加，塑炼胶的可塑性随之增大。
但不要过炼，否则可塑性变得过高而使物理机械性能下降。
天然橡胶塑炼时常加入促进剂M作塑解剂，来提高塑炼效果。
促进剂M对开炼机塑炼和密炼机塑炼都适用。
天然橡胶塑炼后，为使橡胶分子链得到松弛（俗称恢复疲劳）和可塑性均匀，需停放一定时间（4～8h），才能供下道工序使用。
目前国内使用的天然橡胶主要品种有：国产烟片胶和标准胶，进口烟片胶和马来西亚标准胶等。
由于上述胶种的初始门尼粘度不同，欲获得相同的可塑性，所需的塑炼时间当然不同。
其塑炼时间按长短排列的顺序为：进口烟片胶＞国产烟片胶>国产标准胶>马来西亚标准胶。
恒粘和低粘标准马来西亚橡胶、充油天然橡胶、轮胎橡胶、易操作橡胶的初始门尼粘度较低（一般小于65），可不经塑炼直接混炼。
天然混炼胶（NR）具有综合性好的物理机械性能，在常温下具有很高的弹性，弹回率可达50%～85%以上。
天然胶还具有较高的机械强度，很好的耐屈挠疲劳性能，滞后损失小，多次变形下生热量低，撕裂强度高，耐磨性和耐寒性良好，以及良好的气密性、防水性、电绝缘性和绝热性。
开炼机混炼工艺和密炼机混炼工艺
开炼机混炼工艺和密炼机混炼工艺
开炼机混炼工艺和密炼机混炼工艺中的混炼的定义：将各类共同剂加入到橡胶中去制成混淆胶。
1. 开炼机混炼工艺
1) 包辊：将生橡胶包于前辊，用3-5分钟有个瞬息的预热过程
2) 吃粉过程：把需要加入的助剂按照一定的顺序加入，加时髦要注意集中胶的体积，少了难于混淆，多了会打滚不容易混炼。
加料顺序：生橡胶→活性剂、加工助剂→硫磺→填充、软化剂、分粉剂→加工助剂→促进剂
3) 翻炼过程：能更好、更快、更匀称的混炼。
刀法：a、斜刀法（八把刀法） b、三角包法 c、打扭操作法 d、捣胶法（走刀法）
4) 开炼机的装胶容量计较公式：V=0.0065*D*L 其中V-体积 D是辊筒的直径（cm） L是辊筒的长度（cm）
5) 辊筒的温度：50-60度
6) 混炼时间：没有具体的规定，看操作员的谙练水平。
2. 密炼机混炼工艺：
1) 一段混炼：一次混炼好，混炼的程序：生橡胶→小料→补强剂→软化剂→排胶→压片机加硫磺、促进剂→下片→冷却停放。
2) 二段混炼：分两段混炼第橡胶生产工艺一段：生橡胶→小料→补强剂→软化剂→排胶→压片→冷却第二段：母胶→硫磺、促进剂→压片→冷却。
实验一__橡胶配合与开炼机混炼工艺设计
实验橡胶配合与开炼机混炼工艺一、实验目的橡胶配合与混炼工艺实验主要内容是根据实验配方，准确称量生胶、各种配合剂的用量，将配合剂与生胶混合均匀并达到一定分散度，制备符合性能要求的混炼胶。
该实验的目的是熟悉并掌握橡胶配合方法，熟练掌握开炼机混炼的操作方法、加料顺序，了解开炼机混炼的工艺条件及影响因素。
二、实验设备及工作原理ф160×320mm双辊筒开炼机，主要由机座、温控系统、前后辊筒、紧急刹车装置、挡胶板、调节辊距大小的手轮、电机等部件组成。
开炼机的结构图如图1所示。
图1-1 开炼机结构示意图图1-2ф160×320mm双辊筒开炼机开炼机混炼的工作原理是利用两个平行排列的中空辊筒，以不同的线速度相对回转，加胶包辊后，在辊距上方留有一定量的堆积胶，堆积胶拥挤、绉塞产生许多缝隙，配合剂颗粒进入到缝隙中，被橡胶包住，形成配合剂团块，随胶料一起通过辊距时，由于辊筒线速度不同产生速度梯度，形成剪切力，橡胶分子链在剪切力的作用下被拉伸，产生弹性变形，同时配合剂团块也会受到剪切力作用而破碎成小团块，胶料通过辊距后，由于流道变宽，被拉伸的橡胶分子链恢复卷曲状态，将破碎的配合剂团块包住，使配合剂团块稳定在破碎的状态，配合剂团块变小。
胶料再次通过辊距时，配合剂团块进一步减小，胶料多次通过辊距后，配合剂在胶料中逐渐分散开来。
采取左右割刀、薄通、打三角包等翻胶操作，配合剂在胶料中进一步分布均匀，从而制得配合剂分散均匀并达一定分散度的混炼胶。
三、实验步骤1、根据实验配方，准确称量生胶和除液体软化剂以外的各种配合剂的量，观察生胶和各种配合剂的颜色与形态；2、检查开炼机辊筒及接料盘上有无杂物，如有先清除杂物；3、开动机器，检查设备运转是否正常；4、将辊距调至规定大小（根据炼胶量确定），调整并固定挡胶板的位置；5、将塑炼好的生胶沿辊筒的一侧放入开炼机辊缝中，采用捣胶、打卷、打三角包等方法使胶均匀连续的包于前辊，在辊距上方留适量的堆积胶，经过2—3分钟的滚压、翻炼，形成光滑无隙的包辊胶；6、按下列加料顺序依次沿辊筒轴线方向均匀加入各种配合剂，每次加料后，待其全部吃进去后，左右3/4割刀各两次，两次割刀间隔20秒钟；加料顺序：小料（固体软化剂、活化剂、促进剂、防老剂、防焦剂等）→大料（炭黑、填充剂等）→液体软化剂→硫黄和超速级促进剂7、割断并取下胶料，将辊距调整到0.5mm，加入胶料薄通，并打三角包，薄通5遍；8、按试样要求，将胶料压成所需厚度，下片称量质量并放置于平整、干燥的存胶板上(记好压延（出片）方向、配方编号)待用。
橡胶的配合与开炼机混炼工艺
根据实验配方，准确称量生胶和除液体软化剂以外的各种配合剂的量，观察生胶和各种配合剂的颜色与形态；
按下列加料顺序依次沿辊筒轴线方向均匀加入各种配合剂，每次加料后，待其全部吃进去后，左右3/4割刀各两次，两次割刀间隔20秒钟； 加料顺序：胶料→小料（固体软化剂、活化剂、促进剂、防老剂、防焦剂等）→大料（炭黑、填充剂等）→液体软化剂→硫黄和超速级促进剂 割断并取下胶料，将辊距调整到0.5mm，加入胶料薄通，并打三角包，薄通5遍； 按试样要求，将胶料压成所需厚度，下片称量质量并放置于平整、干燥的存胶板上(记好压延方向、配方编号)待用。 关机，清洗机台。
包辊
胶料的包辊性取决于： 胶料的性质，如格林强度、断裂拉伸比、最大松弛时间等； 辊筒温度，在胶料Tg以上几十度的范围内包辊性好； 剪切速率：剪切速率提高（减小辊距）可改善胶料的包辊性。
3、开炼机混炼过程
吃粉 影响吃粉快慢的因素： 生胶的黏度低，易吃粉； 辊筒温度高，易吃粉； 配合剂的粒径大，结构低，用量少，易吃粉； 左右摆动加料，吃粉快； 堆积胶适量，吃粉快。
添加标题
添加标题
CONTENTS
目录
01
说明开炼机混炼的加料顺序。
02
简述开炼机混炼的工作原理。
03
开炼机混炼工艺包括哪几个过程？
04
影响胶料包辊性的因素有哪些？
05
影响吃粉和分散的因素各有哪些？
06
影响开炼机混炼的因素有哪些？各是如何影响的？
橡胶的密炼及开炼.
4. 吃粉过程中每加人一种配合剂后都要捣胶两次。在加入填充剂和补强剂时要让粉料自然地进入胶料中，使之与橡胶均约接触混合，而不必急于捣胶；同时还需逐步调宽辊距，使堆积胶保持在适当则范围内。待粉料全部吃进后，从中央处割刀分往两端，进行捣胶操作促使混炼均匀。
电控系统由电控箱、操作台和各种电器仪表组成，是整个机台的操作中心。
（2）台秤、游标卡尺，炼胶刀
图27-3
实验原料
天然橡胶
四．实验步骤：（图27-4）
图27-4
1. 开车前必须检查混炼室转子间有无杂物，上、下顶栓，仪表、信号装置等的完好，方可准备开车。
2. 开启主机、减速器和主电机等冷却系统的进水阀和排水阀。
本实验选用密炼机对天然橡胶进行机械法塑炼。生胶置于密炼机中，两转子相对回转，将来自加料口的物料夹住带入辊缝受到转子的挤压和剪切，穿过辊缝后碰到下顶拴尖棱被分成两部分，分别沿前后室壁与转子之间缝隙再回到辊隙上方。在常温（小于50℃）下反复受到机械力的作用，使分子链断裂，与此同时断裂后的大分子自由基在空气中氧化作用下，发生了一系列力学与化学反应，最终达到降解，生胶从原先高韧高弹性变为柔软可塑性，满足混炼的要求。此外，塑炼的时间、塑炼工艺操作方法及是否加入塑解剂也影响塑炼的效果。在绕转子流动的一周中，物料处处受到剪切和摩擦作用，使胶料的温度急剧上升，粘度降低。由于密炼机混炼时胶料受到的剪切作用比开炼机大得多，炼胶温度高，使得密炼机炼胶的效率大大高于开炼机。
压料装置部分由上顶栓及气缸等组成。安装在混炼室上面。
卸料装置部分由安装在混炼室下面的下顶栓和下顶栓锁紧机构组成。
传动装置部分由电机、弹性联轴节、减速器和齿形联轴节等组成。
橡胶车间混炼作业指导书
橡胶车间混炼作业指导书（橡胶车间，60*90，1块）
一、岗位任务
按工艺要求，将配好的生胶和助剂通过开炼机均匀的混合在一起。
二、操作顺序
开机前，检查辊间、落料盘有无杂物，冷却水通畅。
1．混炼方法：
（1）包辊:生胶或母胶在靠近大牙(齿轮)一边少量加入,待胶软化包辊后,再逐步放入多余胶料,胶料全部包辊成光滑状.
（2）吃粉:吃粉时辊筒上保持适当的堆积胶,先将量少的硬脂酸、氧化锌等加入，碳酸钙和油光替加入，最后加入硫磺（盘内粉料应全部扫清加入）。
（3）翻炼:等粉吃完,左右拉刀二次,然后调小辊距≤1mm,翻三角包三次,按工艺规格出片.
2．胶料检验:
（1）混炼好的胶料应充分冷却,并在胶料上标明批号、生产日期、操作人、系数、料名，并作好原始记录。
（2）每混炼一批胶料应随机抽一车做物理性能的测试,合格后使用,若不合格则应加倍复验.
四、操作注意
（1）首先检查大车的紧急刹车完好.
（2）操作过程中,手不能伸进两辊的水平线.。
橡胶的混炼及混炼工艺
橡胶的混炼及混炼工艺混炼就是将各种配合剂借助炼胶机机械力的作用均匀分散于橡胶中的工艺过程。
混炼过程就是将各种配合剂均匀地分散在橡胶中，以形成一个以橡胶为介质或者以橡胶与某些能和它相容的配合组分（配合剂、其它聚合物）的混合物为介质，以与橡胶不相容的配合剂（如粉体填料、氧化锌、颜料等）为分散相的多相胶体分散体系的过程。
对混炼工艺的具体技术要求是：配合剂分散均匀，使配合剂特别是炭黑等补强性配合剂达到最好的分散度，以保证胶料性能一致。
混炼后得到的胶料称为“混炼胶”，其质量对进一步加工和制品质量有重要影响。
混炼常用的设备是开炼机和密炼机。
①开炼机混炼开炼机混炼的必要条件是根据各种橡胶的粘弹性、松弛时间和转变温度等基本性质，选择合适的辊温（下表），使之处于包辊状态，以便进行混炼。
表1各种橡胶开炼机混炼的适用温度加料顺序是提高开炼机混炼质量的一个重要因素。
加料顺序不当会导致分散不均匀，脱辊、过炼，甚至发生早期硫化（焦烧）等质量问题。
原则上应根据配方中配合剂的特性和用量来决定加料顺序，宜先加量少、难分散者。
后加量大，易分散者；硫黄或者活性大、临界温度低的促进剂（如超速促进剂）则在最后加入，以防止出现早期硫化（焦烧）。
液体软化剂一般在补强填充剂等粉剂混完后再加入，以防止粉剂结团、胶料打滑、胶料变软致使剪切力小而不易分散。
橡胶包辊后，按下列一般的顺序加料：橡胶、再生胶、各种母炼胶→固体软化剂（如较难分散的松香、硬脂酸、固体古马隆树脂等）→小料（促进剂、活性剂、防老剂）→补强填充剂→液体软化剂→硫黄→超促进剂→薄通→倒胶下片。
对于某些特殊胶料（如硬质胶、海绵胶等），则需采取与上述一般加料顺序不同的混炼方法。
除了辊温和加料顺序影响开炼机混炼质量之外，在操作上尚需注意：填胶容量不宜过多，否则不易混炼均匀，一般合成胶容量应比天然橡胶小一些。
在保证混炼质量的前提下，混炼时间应尽量缩短，以防止胶料因过炼而导致物理机械性能下降和影响生产效率。
开炼机混炼的工艺条件
开炼机混炼的工艺条件
混炼是一种将两种或多种橡胶混合在一起的工艺。
以下是开炼机混炼的工艺条件：
1. 温度控制：开炼机的温度应适当控制，通常在110到140之间。
温度太低可能导致橡胶难以熔化和混合，温度太高则可能引起橡胶的分解。
2. 混炼时间：混炼时间应根据混炼物料的种类和配方来确定。
一般来说，混炼时间适当延长可以提高混炼的质量，但过长的混炼时间可能导致橡胶的过度热解。
3. 动刀速度和冷却水温度：开炼机的动刀速度和冷却水温度对混炼的效果也有重要影响。
适当调整动刀速度和冷却水温度可以提高混炼的均匀性和效率。
4. 加料顺序和速度：混炼时应按照合理的配方将不同种类的橡胶和辅助剂依次加入到开炼机中，避免出现堵塞或过快加料的情况。
加料时速度不宜过快，以充分混合橡胶和辅助剂。
5. 开炼机的封闭性：开炼机应具备良好的封闭性，以防止杂质的进入和橡胶的挥发。
封闭性不佳可能导致混炼过程中橡胶质量下降。
需要注意的是，以上只是一般的工艺条件，实际操作中还需根据具体情况进行调整，以获得满足产品要求的混炼效果。
混炼工艺
一．混炼胶的结构 混炼胶是由粒状配合剂（如炭黑、促进剂、 混炼胶是由粒状配合剂（如炭黑、促进剂、 填充剂等）分散于生胶中组成的分散体系。 填充剂等）分散于生胶中组成的分散体系。 在分散体系中，生胶的分散呈连续状态，称 在分散体系中，生胶的分散呈连续状态， 为分散质，粒状配合剂为分散相。 为分散质，粒状配合剂为分散相。 混炼胶不同于一般的胶体分散体系： 混炼胶不同于一般的胶体分散体系： 橡胶的粘度很高， （1）橡胶的粘度很高，胶料的热力学不稳定 性在一般情况下不太显著； 性在一般情况下不太显著；
3．炭黑结合橡胶 炭黑结合橡胶对胶料的性能影响很大，可提 高硫化胶的模量、耐磨性以及减少滞后生 热等。 4．可溶胶 结合橡胶在混炼胶中只占一小部分。而大部 分橡胶未与炭黑结合，称为可溶胶。这两 部分橡胶对混炼胶的物理性能都有贡献。
二．开炼机的混炼工艺
（一）开炼机混炼原理 开炼机混炼过程一般包括包辊、吃粉和翻炼三个阶段。 1．包辊
（4）混炼时间 应适当掌握配合剂的混入和分散时间，避免混炼时间过长， 应适当掌握配合剂的混入和分散时间，避免混炼时间过长，否则容 易产生过炼现象。 易产生过炼现象。 （5）辊速和速比 辊速控制在16~18r/min内 辊速快，操作不安全且温度控制困难； 辊速控制在16~18r/min内。辊速快，操作不安全且温度控制困难； 辊速慢，混炼效率低。 辊速慢，混炼效率低。 速比一般为1 1.1~1：1.2。生热高的胶料应选择速比在1 1.15以 速比一般为1：1.1~1：1.2。生热高的胶料应选择速比在1：1.15以 下的开炼机。 下的开炼机。 （6）加料顺序 一般的加料原则是：用量少、难分散的配合剂先加；用量大、 一般的加料原则是：用量少、难分散的配合剂先加；用量大、易分 散的后加；为了防止焦烧，硫黄和超速促进剂一般最后加入。 散的后加；为了防止焦烧，硫黄和超速促进剂一般最后加入。通常 采用的加料顺序如下： 采用的加料顺序如下： 塑炼胶、再生胶、 促进剂、活性剂、 补强、 塑炼胶、再生胶、母炼胶 → 促进剂、活性剂、防老剂 →补强、填 充剂→ 硫黄、 充剂→液体软化剂 → 硫黄、超速促进剂
橡胶开炼机操作工艺流程
橡胶开炼机操作工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!橡胶开炼机的操作工艺流程详解橡胶开炼机，也被称为开放式炼胶机，是橡胶加工过程中的重要设备，主要用于橡胶的混炼、塑化和压片等工序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020年5月31日星期日
一、 实验目的
（1）使学生熟悉并掌握橡胶配合方法； （2）熟练掌握开炼机混炼的操作方法、加料顺序； （3）了解开炼机混炼的工艺条件及影响因素； （4）培养学生独立进行混炼操作的能力； （5）掌握混炼胶的质量检验方法。
二、实验设备及工作原理
1、实验设备
ф160×320mm双辊筒开炼机，上海机械技术研究所 产品。 前辊筒（慢辊）转速：（24±1） r/min 辊筒速比: 前辊转速:后辊转速=1.0∶1.4 两辊筒间隙（可调）： 0.2～8.0 mm
•橡胶开炼机
•开炼机结构示意 图
2、工作原理
两个平行排列的中空辊筒，以不同的线速度相对回转，加胶 包辊后，在辊距上方留有一定量的堆积胶，堆积胶拥挤、绉塞产 生许多缝隙，配合剂颗粒进入到缝隙中，被橡胶包住，形成配合 剂团块，随胶料一起通过辊距时，由于辊筒线速度不同产生速度 梯度，形成剪切力，橡胶分子链在剪切力的作用下被拉伸，产生 弹性变形，同时配合剂团块也会受到剪切力作用而破碎成小团块 ，胶料通过辊距后，由于流道变宽，被拉伸的橡胶分子链恢复卷 曲状态，将破碎的配合剂团块包住，使配合剂团块稳定在破碎的 状态，配合剂团块变小。胶料再次通过辊距时，配合剂团块进一 步减小，胶料多次通过辊距后，配合剂在胶料中逐渐分散开来。 采取左右割刀、薄通、打三角包等翻胶操作，配合剂在胶料中进 一步分布均匀，从而制得配合剂分散均匀并达到一定分散度的混 炼胶。
8、按试样要求，将胶料压成所需厚度，下片称量质量并放 置于平整、干燥的存胶板上(记好压延方向、配方编号)待 用。
9、关机，清洗机台。
四、影响因素
1、胶料的包辊性
胶料的包辊性好坏会影响混炼时吃粉快慢、配合剂分散 ，如果包辊性太差，甚至无法混炼。
2、装胶容量
装胶容量过大，增加了堆积胶量，使堆积胶在辊缝上方 自行打转，失去了起折纹夹粉作用，影响配合剂的吃入 和分散效果，延长混炼时间，胶料的物性下降，同时会 增大能耗，增加炼胶机的负荷，易使设备损坏。如果装 胶量过少，堆积胶没有或太少，吃粉困难，生产效率太 低。
五、混炼胶的质量检验
1、观察法 看混炼胶表面是否光滑发亮，观察切割断面是否有疙 瘩或气孔。
2、性能测试法 （1）取不同部位的三块胶料测门尼黏度及门尼应力松弛
6、按下列加料顺序依次沿辊筒轴线方向均匀加入各种配合 剂，每次加料后，待其全部吃进去后，左右3/4割刀各两 次，两次割刀间隔20秒钟；
加料顺序：胶料→小料（固体软化剂、活化剂、促进剂、 防老剂、防焦剂等）→大料（炭黑、填充剂等）→液体 软化剂→硫黄和超速级促进剂
7、割断并取下胶料，将辊距调整到0.5mm，加入胶料薄通， 并打三角包，薄通5遍；
4、速比与辊速
速比和辊速增大，会加快配合剂的分散，但对橡胶分子链 剪切也加剧，易过炼，使胶料物性降低，使胶料升温加
快，能耗增加。
5、辊温
随辊温升高，胶料的粘度降低，有利于胶料在固体配合剂表面的湿润 ，吃粉加快；但配合剂团块在柔软的胶料中受到的剪切作用会减弱 ，不容易破碎，不利于配合剂的分散，结合橡胶的生成量也会减少 。
•辊距大小与装胶量的关系
胶量（克） 天然胶/mm 合成胶/mm
300 1.4±0.2 1.1±0.2
500 2.2±0.2 1.8±0.2
700 2.8±0.2 2.0±0.20.2
•5、将塑炼好的生胶沿辊筒的一侧放入开炼机辊缝中，采用 捣胶、打卷、打三角包等方法使胶均匀连续的包于前辊，在 辊距上方留适量的堆积胶，经过2~3分钟的滚压、翻炼，形 成光滑无隙的包辊胶；
1、根据实验配方，准确称量生胶和除液体软化剂以 外的各种配合剂的量，观察生胶和各种配合剂的 颜色与形态；
2、检查开炼机辊筒及接料盘上有无杂物，如有先清 除杂物；
3、开动机器，检查设备运转是否正常，通热水预热 辊筒至规定的温度（由胶种确定）；
•不同胶料开炼机混炼时辊筒温度
胶种
天然胶 丁苯胶 氯丁胶 丁基胶 丁腈胶 顺丁胶 三元乙丙胶 氯磺化聚乙烯 氟橡胶23—27 丙烯酸酯橡胶
3、开炼机混炼过程
（1）包辊 胶料的包辊性取决于：
①胶料的性质，如格林强度、断裂拉伸比、最大松弛 时间等；
②辊筒温度，在胶料Tg以上几十度的范围内包辊性好 ；
③剪切速率：剪切速率提高（减小辊距）可改善胶料 的包辊性。
（2）吃粉 影响吃粉快慢的因素： ①生胶的黏度低，易吃粉； ②辊筒温度高，易吃粉； ③配合剂的粒径大，结构低，用量少，易吃粉； ④左右摆动加料，吃粉快； ⑤堆积胶适量，吃粉快。
6、加料顺序
混炼时加料顺序不当，轻则影响配合剂分散不均，重则导致焦烧、脱
辊或过炼，加料顺序是关系到混炼胶质量的重要因素之一 。
7、加料方式
固定位置吃粉，吃粉时间延长，吃粉慢，配合剂由吃入位置分散到其 他地方需要的时间延长，不利于配合剂的分散。沿辊筒轴线方向均 匀撒在堆积胶上，使堆积胶上都覆盖有配合剂，这样会缩短吃粉时 间。
前辊 55～60 45～50 35～45 40～45 ≦40 40～60 60～75 40～70 77～87 40～55
辊 温℃
后辊 50～55 50～55 40～50 55～60 ≦45 40～60 85左右 40～70 77～87 30～50
4、将辊距调至规定大小（根据炼胶量确定），调整并固定 挡胶板的位置；
3、辊距
减小辊距，剪切变形速率增大，橡胶分子链和配合剂团块 受到的剪切作用增大，配合剂团块容易破碎，因此有利 于配合剂的分散，但橡胶分子链受剪切断裂的机会也增 大，容易使分子链过度断裂，造成过炼，橡胶分子量降 得过低，使胶料的物理机械性能降低。辊距过大，剪切 作用太小，配合剂不易分散，给混炼操作带来困难。
（3）翻炼（捣胶） 目的：加快配合剂分散，提高配合剂分散均匀性。 方法：斜切法、直切法、抽胶法、三角包法等。 影响配合剂分散性的因素： ①胶料的黏度低，分散性差； ②辊筒温度高，分散性差； ③配合剂粒径小，结构低，分散性差； ④配合剂与生胶的相容性差，分散性差； ⑤辊距大，分散性差。
三、实验步骤
