拉杆钢结构雨篷计算程序0

雨棚计算

雨蓬计算:雨蓬计算简图如下:1:截面尺寸:根部:h≥L/12=900/12=75mm,取h=100mm2:荷载计算:恒载:均布荷载:20mm厚水泥砂浆面层: 0.02×20=0.4KN/M2混凝土板(平均板厚为100mm): 0.1×25=2.5 KN/M2 20mm厚混合砂浆粉底: 0.02×17=0.34 KN/M2 K g=3.24 KN/M2活载:均布荷载: q k=0.5KN/M集中荷载: P=1.0KN/M取1m板宽作为计算单元:g=1.2×3.24=3.89KN/MQ 均=1.4×0.5=0.7KN/MQ 集=1.4×1.0=1.4KN3:内力计算:M KN l Q l g M ⋅=⋅⋅+⋅⋅=86.12121221均 M KN l Q l g M ⋅=⋅+⋅⋅=84.22122集取M=2.84K N ·M4:配筋计算: 518.0038.0211037.08010009.110.11084.226201=〈=--=⨯⨯⨯⨯==b s c s bh f M εααα 981.02211=-+=s s αγ 2605.10080360981.01084.2mm h f M A y s s =⨯⨯⨯==γ As/(b*h0)=100.5/(1000x80)=0.00126=0.126％最小配筋率ρmin =45ft/fy ％=45x1.27/360 ％=0.159％＜0.2％ As min =0.2％x1000x80=1602mm >25.100mm 取1602mm 配筋,8＠200(As=251mm 2) ,分布钢筋6＠200。

裂缝验算挑板自重=2.25KN/M 面层恒载=0.8KN/M 活荷载=0.5KN/MM k = (恒活载标准值之和)×L ²/2+FL=（2.25+0.8+0.5）×0.9²=2.88M KN ⋅钢筋的应力σsk=M k/(0.87h0A s)=2.84×106/(0.87×80×251)=162.57计算配筋率ρte= (As+Ap)/A te=0.006<0.010 ρte取0.010钢筋应变的不均匀系数ψ=1.1-0.65f tk/(ρteσk)=0.592<<，故取值为0.592ψ0.2 1.0αcr=2.1 E s=200000 C=20 d eq= 8最大裂缝宽度ωmax=αcrψσsk (1.9C+0.08d eq/ρte) /E s =0.103<0.3满足裂缝要求。

钢结构雨棚设计计算书

钢结构雨棚设计计算书一、计算依据：1.《建筑结构荷载规》2．《钢结构设计规》GB50017-20033．《玻璃幕墙工程技术规》4．《建筑抗震设计规》二、计算基本参数: 1．本工程位于市，基本风压ω0=0.700(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数1.1，故本工程基本风压ω=1.1x0.7=0.77(kN/m2)。

2. 地面粗糙度类别按C类考虑，风压高度变化系数取5.0米处（标高最高处），查下页表1-1知，该处风压高度变化系数为：z=0.74。

依据《玻璃幕墙工程技术规》，风荷载体形系数，对于挑檐风荷载向上取μs=2.0，瞬时风压的阵风系数βz=2.25 。

3. 本工程耐火等级一级，抗震设防七度。

三、结构受力分析该处雨棚是以钢架作为承重结构的悬臂体系。

四、设计荷载确定原则:作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重，其中风荷载引起的效应最大。

在进行雨棚构件、连接件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采用其设计值；进行位移和挠度计算时，各分项系数均取1.0，即采用其标准值。

1、风荷载根据《玻璃幕墙工程技术规》，垂直于雨棚平面上的风荷载标准值，按下列公式(1.1)计算：W k = z s z Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)；z---瞬时风压的阵风系数；βz=2.25s---风荷载体型系数；向上取μs=2.0z---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规》GBJ9-87取值；W o---基本风压(kN/m2) 按《技术要求》W o =1.1x0.700=0.770(kN/m2)按《玻璃幕墙工程技术规》要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取γw= 1.4表1-1高度(m) z(C 类)5 0.74 10 0.74 15 0.74 200.85即风荷载设计值为： W= γW W K = 1.4W K ··············(1.2)2、地震作用雨棚平面外地震作用标准值计算公式如下： qEK =Emax Gk A·················(1.3)雨棚平面地震作用标准值计算公式如下： PE =E max G ·················(1.4)式中, qEK 为垂直雨棚平面的分布地震作用；(kN/m2) PE 为平行于雨棚平面的集中地震作用；(kN) E 为地震动力放大系数；取E=3.0max 为水平地震影响系数最大值；取max=0.08（7度抗震设计） G 为幕墙结构自重(kN)Gk A 为单位面积的幕墙结构自重(kN/m2) ；取GkA=0.4kN/m2按规要求，地震作用的分项系数取γE= 1.3，即地震作用设计值为：qE=γEqEK = 1.3 qEK ·············(1.5)3、雨棚结构自重按规要求，幕墙结构自重的分项系数取γG=1.2。

钢结构雨棚计算依据

钢结构雨棚计算依据：1. 《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《玻璃幕墙工程技术规范》4．《建筑抗震设计规范》一、工艺流程加工准备及下料→测量放线→预埋件安装处理→悬挂臂安装焊接→校准检验→连接受力拉索→不锈钢玻璃爪安装焊接→防锈喷漆处理→夹胶玻璃加工制作安装→调整检验→上下打胶→修补检验→玻璃清洗→清理现场→竣工验收。

二、施工工艺及施工要点：A、加工准备及下料：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，根据放样作样板。

钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。

热加工的型钢先热加工，待冷却后再号孔。

钢板预埋件及其他零件切割钻孔及喷防腐漆处理。

B、测量放线：根据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差。

整理结果，确定预埋件分隔的调整处理方案。

沿楼板外沿弹出墨线定出预埋件顶标高线。

C、预埋件安装处理：定位预埋件安装位置，打钻安装。

要求预埋件位置准确、埋设牢固。

标高偏差不大于9mm，左右位移不大于20mm。

D、悬挂臂安装焊接：悬挂臂安装采用焊接，需检查焊接节点，调节悬挂臂设计坡度，准确无误方能进行焊接。

靠边一条悬挂臂准确无误后，安装另一边一条悬挂臂，就位准确后点焊。

然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，一一焊接剩余悬挂臂。

并焊接无缝钢管。

型钢需接长时，先焊接头并矫直。

采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。

对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。

E、校准检验：悬挂臂安装后首先检查现场连接部位的质量。

悬挂臂安装质量主要检查悬挂臂竖向面的不垂直度；受压对悬挂臂竖向面的侧面下垂；悬挂臂坡度。

保证悬挂臂符合设计受力状态及整体稳定要求。

F、连接受力拉索：定位拉杆基准线、标高线，按要求安装预埋件，焊接栏杆。

雨棚面积怎样计算

雨棚面积计算方法
在建筑设计和施工中，计算雨棚面积是至关重要的环节。

雨棚不仅可以保护建筑物不受雨水侵袭，还能为出入建筑的人员提供一个遮风挡雨的空间。

下面介绍几种常用的雨棚面积计算方法。

1. 矩形雨棚
对于矩形雨棚，面积计算非常简单。

只需测量雨棚的长度和宽度，然后将两者相乘即可得到雨棚的面积。

公式如下：
面积 = 长度 x 宽度
2. 三角形雨棚
如果雨棚的形状是三角形，面积的计算稍微复杂一些。

需要测量雨棚的底边和高度，然后应用下面的公式计算面积：
面积 = 0.5 x 底边 x 高度
3. 梯形雨棚
对于梯形状的雨棚，需要测量上底、下底和高度。

计算公式如下：
面积 = 0.5 x (上底 + 下底) x 高度
4. 不规则形状的雨棚
对于不规则形状的雨棚，可以将其分割成几何形状规则的部分，分别计算各个部分的面积，然后将它们相加得到总面积。

综上所述，无论雨棚的形状如何，只要正确测量相关尺寸，就能通过简单的数学计算方法得到准确的雨棚面积。

在实际工程中，应确保计算准确，以保证雨棚的设计和施工符合要求。

钢结构雨棚计算书

钢结构雨棚计算书XXX中学玻璃雨篷设计计算书设计：校对：审核：批准：二〇一〇年十月三十一日目录1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范： (1)1.2 建筑设计规范： (1)1.3 玻璃规范： (1)1.4 钢材规范： (2)1.5 胶类及密封材料规范： (2)1.6 相关物理性能等级测试方法： (3)1.7 《建筑结构静力计算手册》(第二版) (3)1.8 土建图纸： (3)2 基本参数 (3)2.1 雨篷所在地区 (3)2.2 地面粗糙度分类等级 (3)3 雨篷荷载计算 (4)3.1 玻璃雨篷的荷载作用说明 (4)3.2 风荷载标准值计算 (4)3.3 风荷载设计值计算 (6)3.4 雪荷载标准值计算 (6)3.5 雪荷载设计值计算 (6)3.6 雨篷面活荷载设计值 (6)3.7 雨篷构件恒荷载设计值 (7)3.8 选取计算荷载组合 (7)4 雨篷杆件计算 (8)4.1 结构的受力分析 (8)4.2 选用材料的截面特性 (10)4.3 梁的抗弯强度计算 (10)4.4 拉杆的抗拉(压-稳定性)强度计算 (10)4.5 梁的挠度计算 (11)5 雨篷焊缝计算 (11)5.1 受力分析 (11)5.2 焊缝校核计算 (11)6 玻璃的选用与校核 (12)6.1 玻璃板块荷载组合计算 (12)6.2 玻璃板块荷载分配计算 (13)6.3 玻璃的强度计算 (14)6.4 玻璃最大挠度校核 (15)7 雨篷埋件计算(后锚固结构) (15)7.1 校核处埋件受力分析 (15)7.2 锚栓群中承受拉力最大锚栓的拉力计算 (16)7.3 群锚受剪内力计算 (16)7.4 锚栓钢材破坏时的受拉承载力计算 (17)7.5 混凝土锥体受拉破坏承载力计算 (17)7.6 锚栓钢材受剪破坏承载力计算 (19)7.7 混凝土楔形体受剪破坏承载力计算 (20)7.8 混凝土剪撬破坏承载能力计算 (21)7.9 拉剪复合受力承载力计算 (21)8 附录常用材料的力学及其它物理性能 (23)钢结构雨篷设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范：《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《点支式玻璃幕墙工程技术规程》 CECS127-2001《点支式玻璃幕墙支承装置》 JG138-2001《吊挂式玻璃幕墙支承装置》 JG139-2001《建筑玻璃应用技术规程》 JGJ113-2009《建筑幕墙》 GB/T21086-2007《建筑玻璃采光顶》 JG/T231-20071.2建筑设计规范：《地震震级的规定》 GB/T17740-1999《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-95《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑隔声评价标准》 GB/T50121-2005《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2001(2008年版)《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》 GB50018-2002《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20021.3玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002《防弹玻璃》 GB17840-1999《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005《建筑用安全玻璃防火玻璃》 GB15763.1-2009《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2008《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-20021.4钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢丝》 GB/T4240-2009《建筑用不锈钢绞线》 JG/T200-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《彩色涂层钢板和钢带》 GB/T12754-2006《低合金钢焊条》 GB/T5118-1995《低合金高强度结构钢》 GB/T1591-2008《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-1999《预应力筋用锚具、夹具和连接器》 GB/T14370-20001.5胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-1994《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999《石材用建筑密封胶》 JC/T883-2001《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-20031.6相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程施工质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-20021.7《建筑结构静力计算手册》(第二版)1.8土建图纸：2 基本参数2.1雨篷所在地区北京地区；2.2地面粗糙度分类等级按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地形考虑。

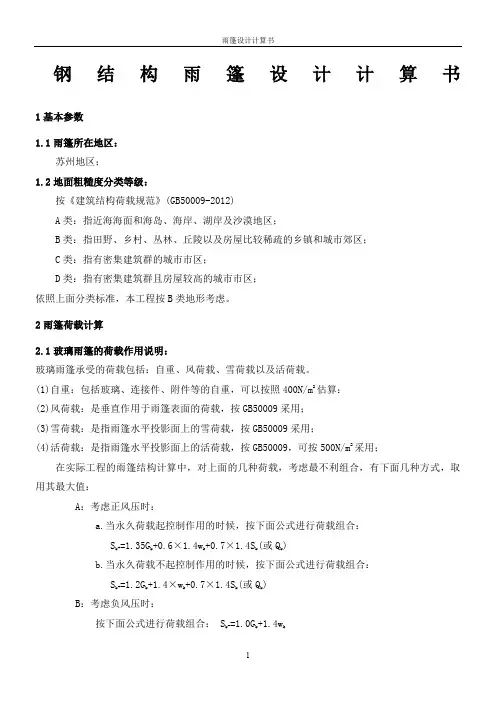

钢结构雨篷设计计算书

钢结构雨篷设计计算书1基本参数1.1雨篷所在地区：苏州地区；1.2地面粗糙度分类等级：按《建筑结构荷载规范》(GB50009-2012)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地形考虑。

2雨篷荷载计算2.1玻璃雨篷的荷载作用说明：玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。

(1)自重：包括玻璃、连接件、附件等的自重，可以按照400N/m2估算：(2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用；(3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用；(4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用；在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值：A：考虑正风压时：a.当永久荷载起控制作用的时候，按下面公式进行荷载组合：Sk+=1.35Gk+0.6×1.4wk+0.7×1.4Sk(或Qk)b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合：Sk+=1.2Gk+1.4×wk+0.7×1.4Sk(或Qk)B：考虑负风压时：按下面公式进行荷载组合： Sk-=1.0Gk+1.4wk2.2风荷载标准值计算：按建筑结构荷载规范(GB50009-2012)计算：wk+=βgzμzμs1+w……7.1.1-2[GB50009-2012 2006年版]wk-=βgzμzμs1-w上式中：wk+：正风压下作用在雨篷上的风荷载标准值(MPa)；wk-：负风压下作用在雨篷上的风荷载标准值(MPa)；Z：计算点标高：4m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz =K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz =0.92×(1+2μf) 其中：μf=0.387×(Z/10)-0.12B类场地：βgz =0.89×(1+2μf) 其中：μf=0.5(Z/10)-0.16C类场地：βgz =0.85×(1+2μf) 其中：μf=0.734(Z/10)-0.22D类场地：βgz =0.80×(1+2μf) 其中：μf=1.2248(Z/10)-0.3对于B类地形，5m高度处瞬时风压的阵风系数：βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.8844μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=1.379×(Z/10)0.24当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=0.616×(Z/10)0.44当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=0.318×(Z/10)0.60当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，5m高度处风压高度变化系数：μz=1.000×(Z/10)0.32=1μs1：局部风压体型系数，对于雨篷结构，按规范，计算正风压时，取μs1+=2；计算负风压时，取μs1-=-2.0；另注：上述的局部体型系数μs1(1)是适用于围护构件的从属面积A 小于或等于1m 2的情况，当围护构件的从属面积A 大于或等于10m 2时，局部风压体型系数μs1(10)可乘以折减系数0.8，当构件的从属面积小于10m 2而大于1m 2时，局部风压体型系数μs1(A)可按面积的对数线性插值，即：μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logA在上式中：当A ≥10m 2时取A=10m 2；当A ≤1m 2时取A=1m 2；w 0：基本风压值(MPa)，根据现行<<建筑结构荷载规范>>GB50009-2012附表 D.4(全国基本风压分布图)中数值采用，按重现期50年，苏州地区取0.00045MPa ；(1)计算构件的风荷载标准值：构件的从属面积：A=3×1.5=4.5m 2LogA=0.653μsA1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA=1.739μsA1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA=1.739w kA+=βgz μz μsA1+w 0=1.8844×1×1.739×0.00045=0.001474MPaw kA-=βgz μz μsA1-w 0=1.8844×1×1.739×0.00045=0.001474MPa(2)计算面板部分的风荷载标准值：面板构件的从属面积：A=1.5×1.5=2.25m 2LogA=0.352μsB1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA=1.859μsB1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA=1.859wkB+=βgzμzμsB1+w=1.8844×1×1.859×0.00045 =0.001576MPawkB-=βgzμzμsB1-w=1.8844×1×1.859×0.00045=0.001576MPa2.3风荷载设计值计算：wA+：正风压作用下作用在雨篷上的风荷载设计值(MPa)；wkA+：正风压作用下作用在雨篷上的风荷载标准值(MPa)；wA-：负风压作用下作用在雨篷上的风荷载设计值(MPa)；wkA-：负风压作用下作用在雨篷上的风荷载标准值(MPa)；wA+=1.4×wkA+=1.4×0.001802 =0.002523MPawA-=1.4×wkA-=1.4×0.001802=0.002523MPawB+：正风压作用下作用在雨篷玻璃上的风荷载设计值(MPa)；wkB+：正风压作用下作用在雨篷玻璃上的风荷载标准值(MPa)；wB-：负风压作用下作用在雨篷玻璃上的风荷载设计值(MPa)；wkB-：负风压作用下作用在雨篷玻璃上的风荷载标准值(MPa)；wB+=1.4×wkB+=1.4×0.001927 =0.002698MPawB-=1.4×wkB-=1.4×0.001927=0.002698MPa2.4雪荷载标准值计算：Sk：作用在雨篷上的雪荷载标准值(MPa)S：基本雪压，根据现行<<建筑结构荷载规范>>GB50009-2012取值，苏州地区50年一遇最大积雪的自重：0.0002MPa.μr ：屋面积雪分布系数，按表6.2.1，为2.0。

拉杆钢结构雨篷计算程序

180 165.6 112.8 0.185 0.320 1.00 1.00 0.691 N/mm2 N/mm2 N/mm
6000 220 10 234 8 254 6272 σ 1= σ 2= σ x=
OK! OK! OK!
拉杆设计（按轴心受力构件设计）材质 f= D= t= A= σ= σ= 168 3.5 1809 91 243 节点设计雨篷梁支座节点支座剪力螺栓等级抗剪面数量螺栓数量 VB= 10.9 级 nv= n= 33.34 螺栓直径 16 1 2个个 54KN KN 拉杆剪力抗剪面数量采用销钉销钉承载力节点板厚度 310 mm mm mm2 N/mm2 N/mm2 N/mm2 i= λ = υ= < < 净截面系数 5.82 133 0.38 310 310 OK! OK! 0.85 cm OK!
Q345
钢管直径钢管厚度面积强度验算稳定验算
(销钉按单剪计算）拉杆连接节点 VC= nv= d= Vd= t= 165.38 2 30 180.6 16 KN 个 mm KN mm
摩擦面处理未处理并涂防锈漆
226084681.xls
2014-7-29
第 2 页，共 2 页
Байду номын сангаас
荷载组合 1.2 * D + 1.4 * L 1.0 * D - 1.4 * W 计算荷载 P1= P2= P= 9.39 -9.66 -9.66 KN/m KN/m KN/m
226084681.xls
2014-7-29
第 1 页，共 2 页
构件内力计算 M（悬臂）= 雨篷梁 N（压）= 斜拉杆 T（拉）= 13.96 -159.74 160.81 雨篷梁设计材质 Ly= bf= tf= hw= tw= h= A= 强度稳定 f= mm mm mm mm mm mm mm2 23 94 278 Ix= Wx= Sx= Iy= ix= iy= 钢梁自重 N/mm2 N/mm2 N/mm KN-m KN-m KN KN V（悬臂）= V（跨中）= N（拉）= T（压）= 16.42 33.34 156.46 -165.38 KN KN KN KN M（跨中）= -57.55

钢结构雨棚计算书

XXX中学玻璃雨篷设计计算书设计：校对：审核：批准：二〇一〇年十月三十一日目录1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范： (1)1.2 建筑设计规范： (1)1.3 玻璃规范： (1)1.4 钢材规范： (2)1.5 胶类及密封材料规范： (2)1.6 相关物理性能等级测试方法： (3)1.7 《建筑结构静力计算手册》(第二版) (3)1.8 土建图纸： (3)2 基本参数 (3)2.1 雨篷所在地区 (3)2.2 地面粗糙度分类等级 (3)3 雨篷荷载计算 (4)3.1 玻璃雨篷的荷载作用说明 (4)3.2 风荷载标准值计算 (4)3.3 风荷载设计值计算 (6)3.4 雪荷载标准值计算 (6)3.5 雪荷载设计值计算 (6)3.6 雨篷面活荷载设计值 (6)3.7 雨篷构件恒荷载设计值 (7)3.8 选取计算荷载组合 (7)4 雨篷杆件计算 (8)4.1 结构的受力分析 (8)4.2 选用材料的截面特性 (10)4.3 梁的抗弯强度计算 (10)4.4 拉杆的抗拉(压-稳定性)强度计算 (10)4.5 梁的挠度计算 (11)5 雨篷焊缝计算 (11)5.1 受力分析 (11)5.2 焊缝校核计算 (11)6 玻璃的选用与校核 (12)6.1 玻璃板块荷载组合计算 (12)6.2 玻璃板块荷载分配计算 (13)6.3 玻璃的强度计算 (14)6.4 玻璃最大挠度校核 (15)7 雨篷埋件计算(后锚固结构) (15)7.1 校核处埋件受力分析 (15)7.2 锚栓群中承受拉力最大锚栓的拉力计算 (16)7.3 群锚受剪内力计算 (16)7.4 锚栓钢材破坏时的受拉承载力计算 (17)7.5 混凝土锥体受拉破坏承载力计算 (17)7.6 锚栓钢材受剪破坏承载力计算 (19)7.7 混凝土楔形体受剪破坏承载力计算 (20)7.8 混凝土剪撬破坏承载能力计算 (21)7.9 拉剪复合受力承载力计算 (21)8 附录常用材料的力学及其它物理性能 (23)钢结构雨篷设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范：《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《点支式玻璃幕墙工程技术规程》 CECS127-2001《点支式玻璃幕墙支承装置》 JG138-2001《吊挂式玻璃幕墙支承装置》 JG139-2001《建筑玻璃应用技术规程》 JGJ113-2009《建筑幕墙》 GB/T21086-2007《建筑玻璃采光顶》 JG/T231-20071.2建筑设计规范：《地震震级的规定》 GB/T17740-1999《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-95《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑隔声评价标准》 GB/T50121-2005《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2001(2008年版)《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》 GB50018-2002《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20021.3玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002《防弹玻璃》 GB17840-1999《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005《建筑用安全玻璃防火玻璃》 GB15763.1-2009《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2008《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-20021.4钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢丝》 GB/T4240-2009《建筑用不锈钢绞线》 JG/T200-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《彩色涂层钢板和钢带》 GB/T12754-2006《低合金钢焊条》 GB/T5118-1995《低合金高强度结构钢》 GB/T1591-2008《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-1999《预应力筋用锚具、夹具和连接器》 GB/T14370-20001.5胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-1994《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999《石材用建筑密封胶》 JC/T883-2001《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-20031.6相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程施工质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-20021.7《建筑结构静力计算手册》(第二版)1.8土建图纸：2 基本参数2.1雨篷所在地区北京地区；2.2地面粗糙度分类等级按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区；D 类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C 类地形考虑。

雨棚板工程量计算

雨棚板工程量计算在建筑领域中，雨棚板是起到遮蔽雨水和阳光的作用的重要构件之一。

在建筑设计和施工中，对雨棚板的工程量进行准确计算是十分关键的。

本文将介绍雨棚板的工程量计算方法，希望能对相关从业人员有所帮助。

1. 雨棚板的种类雨棚板通常分为金属雨棚板、玻璃钢雨棚板和塑料雨棚板等不同种类。

不同种类的雨棚板在工程量计算中会有所不同，因此在进行计算前需要明确选择的雨棚板类型。

2. 雨棚板的工程量计算方法雨棚板的工程量计算一般包括以下几个步骤：2.1 面积计算首先需要测量雨棚板的实际面积，通常采用平方米（㎡）作为单位进行计算。

面积计算是工程量计算的基础，需要准确测量各个部位的长度和宽度。

2.2 雨棚板支撑结构的计算除了雨棚板本身的面积，还需要计算雨棚板所需要的支撑结构，包括立柱、横梁等。

支撑结构的数量和尺寸会直接影响施工的质量和稳定性，因此需要仔细计算。

2.3 附加构件和辅助材料计算在安装雨棚板时，通常还需要一些附加构件和辅助材料，比如连接件、螺丝等。

这些构件和材料的数量和规格也需要进行计算，以保证施工质量。

3. 注意事项在进行雨棚板工程量计算时，需要注意以下几点：•精确测量各个部位的尺寸，确保计算的准确性；•根据实际情况选择合适的雨棚板类型，避免浪费成本；•注意考虑雨棚板支撑结构的稳固性，防止发生安全隐患。

4. 总结雨棚板工程量计算是建筑施工中不可或缺的一环，正确的计算方法可以帮助施工方更好地规划和管理工程，确保项目的顺利进行。

希望本文介绍的工程量计算方法对相关人员有所帮助，提高工程施工效率和质量。

以上是关于雨棚板工程量计算的简要介绍，希望能够为您提供一些参考和帮助。

雨蓬钢结构计算

雨蓬结构计算(一)、荷载计算1、标高为5 m 处荷载计算(1). 风荷载计算:W0:作用在雨蓬上的基本风压值：0.55 kN/m^2W k:作用在雨蓬上的风荷载标准值( kN/m^2 )W:作用在雨蓬上的风荷载设计值( kN/m^2 )βgz: 6m 高处阵风系数(按B类区计算),由GB50009-2001表7.5.1得1.88μz: 6m 高处风压高度变化系数(按B类区计算),由GB50009-2001表7.2.1得1.00μs :风荷载体型系数,取为-2γw :风荷载作用分项系数: 1.4W k =βgz×μz×μs×W0(GB50009-2001)=1.88×1.00×2.0×0.55 =2.07 kN/m^2W=γW×W k= 1.4×2.07 = 2.9 kN/m^2(2). 玻璃自重:采用8 + 1.14PVB + 8 mm 夹胶钢化玻璃G AK :雨蓬玻璃的平均自重标准值( kN/m^2 )G A :雨蓬玻璃的平均自重设计值( kN/m^2 )γG :自重荷载作用分项系数: 1.35G AK =25.6×(8+8)/1000 = 0.41 kN/m^2G A =γG×G AK=1.35×0.41 = 0.55 kN/m^2(3). 结构自重(含不锈钢爪件):G BK =0.15kPaG A =γG×G AK=1.35×0.15 = 0.20 kN/m^2(4). 雪荷载计算:S k:作用在幕墙上的雪荷载标准值,上海取为0.2 ( kN/m2 )S:作用在幕墙上的雪荷载设计值( kN/m2 )S0 :基本雪压,按《建筑结构荷载规范》GB50009-2001，取为0.4γS :雪荷载作用分项系数: 1.4μr :屋面积雪分布系数,按GB50009-2001，取1.0S k =μr×S0(GB50009-2001 6.1.1)=1.0 ×0.20 = 0.20 kN/m^2S=γS×S k=1.4 ×0.20 = 0.28 kN/m^2(5). 活荷载计算:q活k:作用在雨蓬上的活荷载标准值：0.500 kN/m^2q活:作用在雨蓬上的活荷载设计值( kN/m^2 )γ活:活荷载作用分项系数: 1.4q活=γ活×q活k:=1.4×0.50 = 0.70 kN/m^2(5). 荷载组合:计算钢结构时工况一：重力+ 1 ×活荷载工况二：重力+ 1 ×雪荷载工况三：风力- 重力经比较，工况一和工况三更为不利，校核这两种工况下的结构受力情况。

拉杆雨篷计算书

雨蓬结构计算书一.工程概况计算软件：同济MTS钢结构设计软件文中未经注明处使用的单位为m、kN和s。

二. 设计依据主要设计依据是：1. 甲方单位提供的各种数据文件和资料，包括图纸和传真等。

2. 我国现行有关规范、规程，主要包括：《建筑结构荷载规范》（GB50009-2001）《建筑抗震设计规范》（GB50011-2001）《钢结构设计规范》（GB50017）《冷弯薄壁型钢技术规范》（GB50018-2002）《门式刚架轻型房屋钢结构技术规程》（CECS102:2002）3. 本工程采用了MTS建筑钢结构辅助设计系统进行设计。

三. 计算简图四. 材料信息、节点信息、单元信息表1 钢材信息材料号弹性模量(kN/mm2) 泊松比线膨胀系数屈服强度(N/mm2) 质量密度(kg/m3) 钢号1 206.000 0.304 0.0000012 235.000 7850.000Q235B表2 节点信息(mm)节点号X坐标Y坐标Z坐标节点约束(0-约束1-释放)X Y Z Mx My Mz1 0.0 0.0 0.0 0 0 0 0 0 02 5000.0 0.0 0.0 1 1 1 1 1 15 4000.0 0.0 0.0 1 1 1 1 1 17 0.0 0.0 3000.0 0 0 0 1 1 19 4800.0 0.0 0.0 1 1 1 1 1 112 2800.0 0.0 0.0 1 1 1 1 1 117 800.0 0.0 0.0 1 1 1 1 1 1表3 杆件信息弯矩释放(0-约束1-自由)杆件号连接节点小节点2-3 大节点2-3 材料截面13 9-2 0-0 0-0 Q235 楔形150(158)*8*6*818 12-5 0-0 0-0 Q235 楔形190(238)*8*6*829 17-12 0-0 0-0 Q235 楔形238(318)*8*6*838 5-7 0-0 0-0 Q235 中无缝圆管60X539 1-17 0-0 0-0 Q235 楔形318(350)*8*6*840 5-9 0-0 0-0 Q235 楔形158(190)*8*6*8五. 荷载信息1 恒载定义信息面均布荷载为0.20kN/m2结构自重程序自动计算。

钢结构雨棚计算书

钢结构雨棚计算书XXX中学玻璃雨篷设计计算书设计：校对：审核：批准：二〇一〇年十月三十一日目录1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范： (1)1.2 建筑设计规范： (1)1.3 玻璃规范： (1)1.4 钢材规范： (2)1.5 胶类及密封材料规范： (2)1.6 相关物理性能等级测试方法： (3)1.7 《建筑结构静力计算手册》(第二版) (3)1.8 土建图纸： (3)2 基本参数 (3)2.1 雨篷所在地区 (3)2.2 地面粗糙度分类等级 (3)3 雨篷荷载计算 (4)3.1 玻璃雨篷的荷载作用说明 (4)3.2 风荷载标准值计算 (4)3.3 风荷载设计值计算 (6)3.4 雪荷载标准值计算 (6)3.5 雪荷载设计值计算 (6)3.6 雨篷面活荷载设计值 (6)3.7 雨篷构件恒荷载设计值 (7)3.8 选取计算荷载组合 (7)4 雨篷杆件计算 (8)4.1 结构的受力分析 (8)4.2 选用材料的截面特性 (10)4.3 梁的抗弯强度计算 (10)4.4 拉杆的抗拉(压-稳定性)强度计算 (10)4.5 梁的挠度计算 (11)5 雨篷焊缝计算 (11)5.1 受力分析 (11)5.2 焊缝校核计算 (11)6 玻璃的选用与校核 (12)6.1 玻璃板块荷载组合计算 (12)6.2 玻璃板块荷载分配计算 (13)6.3 玻璃的强度计算 (14)6.4 玻璃最大挠度校核 (15)7 雨篷埋件计算(后锚固结构) (15)7.1 校核处埋件受力分析 (15)7.2 锚栓群中承受拉力最大锚栓的拉力计算 (16)7.3 群锚受剪内力计算 (16)7.4 锚栓钢材破坏时的受拉承载力计算 (17)7.5 混凝土锥体受拉破坏承载力计算 (17)7.6 锚栓钢材受剪破坏承载力计算 (19)7.7 混凝土楔形体受剪破坏承载力计算 (20)7.8 混凝土剪撬破坏承载能力计算 (21)7.9 拉剪复合受力承载力计算 (21)8 附录常用材料的力学及其它物理性能 (23)钢结构雨篷设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范：《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《点支式玻璃幕墙工程技术规程》 CECS127-2001《点支式玻璃幕墙支承装置》 JG138-2001《吊挂式玻璃幕墙支承装置》 JG139-2001《建筑玻璃应用技术规程》 JGJ113-2009《建筑幕墙》 GB/T21086-2007《建筑玻璃采光顶》 JG/T231-20071.2建筑设计规范：《地震震级的规定》 GB/T17740-1999《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-95《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑隔声评价标准》 GB/T50121-2005《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2001(2008年版)《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》 GB50018-2002《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20021.3玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002《防弹玻璃》 GB17840-1999《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005《建筑用安全玻璃防火玻璃》 GB15763.1-2009《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2008《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-20021.4钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢丝》 GB/T4240-2009《建筑用不锈钢绞线》 JG/T200-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《彩色涂层钢板和钢带》 GB/T12754-2006《低合金钢焊条》 GB/T5118-1995《低合金高强度结构钢》 GB/T1591-2008《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-1999《预应力筋用锚具、夹具和连接器》 GB/T14370-20001.5胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-1994《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999《石材用建筑密封胶》 JC/T883-2001《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-20031.6相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程施工质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-20021.7《建筑结构静力计算手册》(第二版)1.8土建图纸：2 基本参数2.1雨篷所在地区北京地区；2.2地面粗糙度分类等级按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地形考虑。

钢结构雨棚坡度计算公式

钢结构雨棚坡度计算公式
钢结构雨棚坡度计算公式是指在设计钢结构雨棚时所用的一个计算公式，它可以帮助我们合理地计算出这个雨棚的坡度，从而确保雨棚的使用效果与安全性。

首先，我们需要明确什么是钢结构雨棚。

它指的是一种用钢材制成的框架式雨棚，在这种雨棚中，各个构件之间采用螺栓连接，可以根据不同的使用地点和需求进行定制和制作。

钢结构雨棚坡度计算公式的推导基于力学原理，它的主要考虑因素包括雨棚的长度、宽度、设计时所要承受的荷载、雨棚材料的强度和在不同条件下的工作环境等。

计算公式如下：
坡度=(2.5H+L)÷L×100%
其中，H是雨棚高度，L是雨棚长度，单位均为米。

需要说明的是，这个公式只适用于普通的钢结构雨棚，对于涉及更复杂设计的特殊雨棚，还需要根据实际情况进行合理的计算。

在使用这个公式时，还需要注意以下几点：
1.坡度不宜过大，一般建议控制在5%以内，否则会影响施工难度和使用效果。

2.坡度的大小应该根据实际情况进行调整，使其能够满足雨棚所要承担的荷载，同时也要考虑到雨棚的水利和排水情况。

3.在设计时，需要考虑到雨棚的使用环境，包括气候、季节和降雨量等因素，从而选择适合的材料和厚度。

综上所述，钢结构雨棚坡度计算公式是设计和制作钢结构雨棚必不可少的一步。

合理的坡度设计可以确保雨棚的使用效果和安全性，同时还需根据实际情况进行调整和改进，提高雨棚的综合性能和适用性。

钢结构雨棚设计计算书

钢结构雨棚设计计算书钢结构雨棚设计计算书一、计算依据：1.《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《玻璃幕墙工程技术规范》4．《建筑抗震设计规范》二、计算基本参数: 1．本工程位于深圳市，基本风压ω0=0.700(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数 1.1，故本工程基本风压ω=1.1x0.7=0.77(kN/m2)。

2. 地面粗糙度类别按C类考虑，风压高度变化系数取5.0米处（标高最高处），查下页表1-1知，该处风压高度变化系数为： z=0.74。

依据《玻璃幕墙工程技术规范》，风荷载体形系数，对于挑檐风荷载向上取μs=2.0，瞬时风压的阵风系数βz=2.25 。

3. 本工程耐火等级一级，抗震设防七度。

三、结构受力分析该处雨棚是以钢架作为承重结构的悬臂体系。

四、设计荷载确定原则:作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重，其中风荷载引起的效应最大。

在进行雨棚构件、连接件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采用其设计值；进行位移和挠度计算时，各分项系数均取1.0，即采用其标准值。

1、风荷载根据《玻璃幕墙工程技术规范》，垂直于雨棚平面上的风荷载标准值，按下列公式(1.1)计算：W k = βz μs μz Wo ················(1.1) 式中: W k ---风荷载标准值 (kN/m2)；βz---瞬时风压的阵风系数；βz=2.25μs---风荷载体型系数；向上取μs=2.0μz---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规范》GBJ9-87取值；W o---基本风压(kN/m2) 按《技术要求》W o =1.1x0.700=0.770(kN/m2)按《玻璃幕墙工程技术规范》要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取γw= 1.4表1-1即风荷载设计值为：W= γW WK= 1.4WK··············(1.2)2、地震作用雨棚平面外地震作用标准值计算公式如下：qEK =βE αmax GkA ·················(1.3)雨棚平面内地震作用标准值计算公式如下： PE =βE αmax G ·················(1.4) 式中, qEK 为垂直雨棚平面的分布地震作用；(kN/m2)PE 为平行于雨棚平面的集中地震作用；(kN)βE 为地震动力放大系数；取βE=3.0 αmax 为水平地震影响系数最大值；取αmax=0.08（7度抗震设计） G 为幕墙结构自重(kN)GkA 为单位面积的幕墙结构自重(kN/m2) ；取GkA=0.4kN/m2 按规范要求，地震作用的分项系数取γE= 1.3，即地震作用设计值为：qE=γEqEK = 1.3 qEK ·············(1.5)3、雨棚结构自重按规范要求，幕墙结构自重的分项系数取γG=1.2。

雨篷计算书(ansys计算)

第一部分、雨篷计算第一章、雨篷面板计算一、计算说明玻璃雨篷面板选用TP8+1.14PVB+TP8双钢化夹胶玻璃。

参数如下：计算标高：4.095 m玻璃分格： a×b=1.50 ×1.8 ma：玻璃分最大格短边b：玻璃最大分格长边设计地震烈度：8度地面粗糙度类别：C类二、荷载计算1、雨篷构件重量荷载雨篷钢构件自重由ANSYS有限元计算程序自动加载，这里只计算雨篷玻璃自重。

G AK：玻璃面板自重面荷载标准值玻璃采用TP8+1.14PVB+TP8钢化夹胶玻璃G AK=（8+8）×10-3×25.6=0.410 KN/m2G GK：考虑各种零部件后的雨篷构件自重面荷载标准值G GK=0.6 KN/m2G G: 考虑各种零部件后的雨篷构件自重面荷载设计值自重荷载分项系数：1.2G G =1.2×G GK=1.2×0.60=0.72 KN/m22、雪荷载作用S0: 基本雪压 0.4 KN/m2按《建筑结构荷载规范》（2006版）GB50009-2001附表D.4取值μr:积雪分布系数1.0按《建筑结构荷载规范》（2006版）GB50009-2001 表6.2.1第1项取值S K: 雪荷载标准值 S K =μr×S0 =0.4 KN/m2S: 雪荷载设计值S =1.4×S K =0.56 KN/m23、风荷载作用（负风压）W K：作用在雨蓬上的风荷载标准值βgz：瞬时风压的阵风系数， 2.3686按《建筑结构荷载规范》（2006版）GB50009-2001表7.5.1条取值μs：风荷载体型系数， -2.0按《建筑结构荷载规范》（2006版）GB50009-2001第7.3.3条取值μZ：风荷载高度变化系数，0.74按《建筑结构荷载规范》（2006版）GB50009-2001表7.2.1条取值W0：基本风压,0.45 KN/m2按《建筑结构荷载规范》（2006版）GB50009-2001附表D.4取值W K：风荷载标准值W K =βgzμsμz W0=2.3686×(-2.0)×0.74×0.45=-1.5775 KN/m2（方向垂直向上）W：风荷载设计值R：风荷载作用效应的分项系数，1.4W=γ·W k=1.4×（-1.5775）=-2.2085 KN/m2三、荷载效应组合1、由负风荷载效应控制的组合（向上）r G: 重力荷载分项系数，《建筑结构荷载规范》（2006版）GB50009-2001第3.2.5条规定：对结构的倾覆、滑移或飘浮验算，应取0.9r W ：风荷载分项系数按《建筑结构荷载规范》（2006版）GB50009-2001第3.2.5条取1.4ψW：风荷载组合系数G K：重力荷载标准值W K：风荷载标准值组合标准值：q K =G K+ψW·W K=0.6+1.0×(-1.5775)=-0.9775 KN/m2组合设计值：q =r G G K +ψW·r W·W K=0.9×0.6+1.0×1.4×（-1.5775）=-1.6685 KN/m22、由自重荷载效应控制的组合（向下）r G: 重力荷载分项系数按《建筑结构荷载规范》（2006版）GB50009-2001规定取1.35r s：雪荷载分项系数按《建筑结构荷载规范》（2006版）GB50009-2001第3.2.5条取1.4ψs：雪荷载组合系数G K：重力荷载标准值S K：雪荷载标准值 S K =μr×S0 =0.4 KN/m2荷载组合：雨篷活荷载按q活 =0.5 KN/m2计算，活荷载大于雪荷载，验算时取恒载+活载载。

拉杆钢结构雨篷计算

雨篷梁设计 f=
(按压弯构件设计） N/mm2 cm4 cm3 cm3 cm4 cm cm Kg/m τ 1= τ 2= σ y= fv= λ x= λ y= υ x= υ y= β mx= β tx= υ b= 13 11 41 N/mm2
材质
Q345
310
180
Ly= bf= tf= hw= tw= h= A= 强度稳定
250 250 14 250 9 278 9250 σ 1= σ 2= σ x=
mm mm mm mm mm mm mm2 32 25 64
Ix= Wx= Sx= Iy= ix= iy= 钢梁自重 N/mm2 N/mm2 N/mm
13380 963 532 3647 12.03 6.28 72.61 OK! OK! OK!
荷载组合 1.2 * D + 1.4 * L 1.0 * D - 1.4 * W 计算荷载 P1= P2= P= 12.86 -4.60 12.86 KN/m KN/m KN/m
378445594.xls
2016/8/11
第 1 页，共 2 页
构件内力计算 M（悬臂）= -32.55 雨篷梁 M（跨中）= N（压）= 斜拉杆 T（拉）= 25.56 -88.71 108.20 KN-m KN-m KN KN V（悬臂）= V（跨中）= N（拉）= T（压）= 28.93 25.64 30.20 -38.68 KN KN KN KN
摩擦面处理喷砂抗剪面数量螺栓数量 nv= n= 1 1个个 63KN
销钉承载力节点板厚度
378445594.xls
2016/8/11
第 2 页，共 2 页
净截面系数
0.85 cm OK!

钢雨棚计算

钢结构雨篷设计计算书一、计算依据：1.《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《建筑抗震设计规范》4．《钢雨篷（一）》07SG528-1图集二、计算基本参数: 1．本工程位于xx市，基本风压ω0=0.750(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数1.0，故本工程基本风压ω=1.0x0.75=0.75(kN/m2)。

2. 地面粗糙度类别按B类考虑，风压高度变化系数取5.0米处（标高最高处），查荷载规范知，取: z=1.00，对于雨篷风荷载向上取μs=-2.0，向瞬时风压的阵风系数βz=1.70 。

3. 本工程耐火等级二级，抗震设防六度。

三、结构平面布置结构平面布置图：初步估计主梁采用：HN400×200×8×13次梁采用：HN250×125×6×9拉压杆采用：Φ152×5.0钢材均采用Q235级钢四、荷载计算1、风荷载垂直于雨篷平面上的风荷载标准值，按下列公式(1.1)计算：W k = βz μs μz Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)；βz---瞬时风压的阵风系数；βz=1.70μs---风荷载体型系数；参照07GSG528-1图集说明5.1.4条，向上取μs=-2.0，向下取μs=1.0。

μz---风荷载高度变化系数；按《建筑结构荷载规范》GB5009-2012取值μz=1.0；W o---基本风压(kN/m2) ，查荷载规范，北海市风压取 W o =0.750(kN/m2)正风：Wk+=1.70×1.0×1.0×0.75=1.28 kN/m2负风：Wk-=1.70×（-2.0）×1.0×0.75=-2.55 kN/m2简化为作用在主梁上的集中荷载，荷载作用面积A=5.08×1.1=5.59㎡正风时，W k1=1.28×5.59=7.12 kN/m负风时，W k2=-2.55×5.59=-14.25kN/m2、恒荷载07GSG528-1图集说明5.1.1条，正风时，雨篷玻璃永久荷载0.8 kN/m2，负风时取0.3 kN/m2。

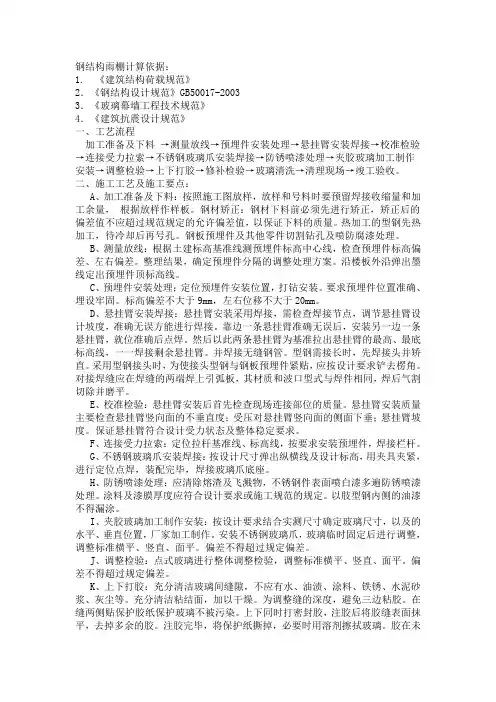

钢结构雨棚计算依据

钢结构雨棚计算依据钢结构雨棚计算依据：1. 《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《玻璃幕墙工程技术规范》4．《建筑抗震设计规范》一、工艺流程加工预备及下料→测量放线→预埋件安装处理→悬挂臂安装焊接→校准检验→连接受力拉索→不锈钢玻璃爪安装焊接→防锈喷漆处理→夹胶玻璃加工制造安装→调整检验→上下打胶→修补检验→玻璃清洗→清理现场→竣工验收。

二、施工工艺及施工要点：A、加工预备及下料：依据施工图放样，放样和号料时要预留焊接收缩量和加工余量，依据放样作样板。

钢材矫正：钢材下料前必需先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。

热加工的型钢先热加工，待冷却后再号孔。

钢板预埋件及其他零件切割钻孔及喷防腐漆处理。

B、测量放线：依据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差。

整理结果，确定预埋件分隔的调整处理方案。

沿楼板外沿弹出墨线定出预埋件顶标高线。

C、预埋件安装处理：定位预埋件安装位置，打钻安装。

要求预埋件位置精确、埋设坚固。

标高偏差不大于9mm，左右位移不大于20mm。

D、悬挂臂安装焊接：悬挂臂安装接受焊接，需检查焊接节点，调整悬挂臂设计坡度，精确无误方能进行焊接。

靠边一条悬挂臂精确无误后，安装另一边一条悬挂臂，就位精确后点焊。

然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，逐一焊接剩余悬挂臂。

并焊接无缝钢管。

型钢需接长时，先焊接头并矫直。

接受型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。

对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。

E、校准检验：悬挂臂安装后首先检查现场连接部位的质量。

悬挂臂安装质量次要检查悬挂臂竖向面的不垂直度；受压对悬挂臂竖向面的侧面下垂；悬挂臂坡度。

保证悬挂臂符合设计受力形态及全体稳定要求。

F、连接受力拉索：定位拉杆基准线、标高线，按要求安装预埋件，焊接栏杆。
