对我国高速铁路接触网无交叉线岔技术的探讨

合集下载

高速铁路接触网无交分线岔运维关键浅析

高速铁路接触网无交分线岔运维关键浅析

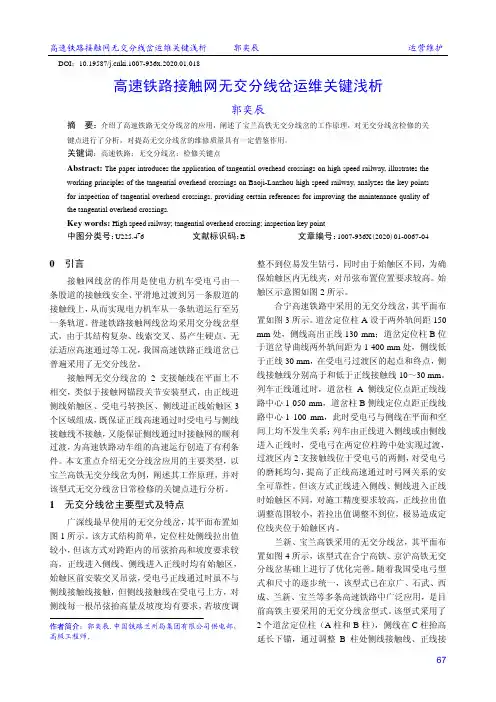

DOI :10.19587/ki.1007-936x.2020.01.018高速铁路接触网无交分线岔运维关键浅析郭奕辰摘 要:介绍了高速铁路无交分线岔的应用,阐述了宝兰高铁无交分线岔的工作原理,对无交分线岔检修的关键点进行了分析,对提高无交分线岔的维修质量具有一定借鉴作用。

关键词:高速铁路;无交分线岔;检修关键点Abstract: The paper introduces the application of tangential overhead crossings on high speed railway, illustrates theworking principles of the tangential overhead crossings on Baoji-Lanzhou high speed railway, analyzes the key points for inspection of tangential overhead crossings, providing certain references for improving the maintenance quality of the tangential overhead crossings.Key words: High speed railway; tangential overhead crossing; inspection key point+6 文献标识码:B 文章编号:1007-936X (2020)01-0067-04 中图分类号:U225.40 引言整不到位易发生钻弓,同时由于始触区不同,为确保始触区内无线夹,对吊弦布置位置要求较高。

始触区示意图如图2所示。

接触网线岔的作用是使电力机车受电弓由一条股道的接触线安全、平滑地过渡到另一条股道的接触线上,从而实现电力机车从一条轨道运行至另一条轨道。

普速铁路接触网线岔均采用交分线岔型式,由于其结构复杂、线索交叉、易产生硬点、无法适应高速通过等工况,我国高速铁路正线道岔已普遍采用了无交分线岔。

高速接触网三支无交叉线岔的设计与运营维护

高速接触网三支无交叉线岔的设计与运营维护
最 大值 :吣= m 3 ( ; F F + 6 N)
13 抬升 量 .
设计 要 求 。研究 三 支无 交叉 线岔 的 运 营 维 护 。 掌 握 高 铁运 行 安 全 有 对
着 重要 意 义 。
线 岔 悬 挂 点 处 接 触 线 的抬 升 应 符合 E 5 19 20 ) N 0 1 (0 1 的规定 。正
产 电气 化 客 运专 线 。为确 保 动车组
从 正 线上 高 速 通 过 道 岔 时 。 电 弓 受
在 任 何 情 况 下 均 不 与 侧 线 的接 触 线 相 接触 。 车 组从 侧 线 进 入 正 线 动 或从 正线 进 入 侧 线 时 , 电 弓能从 受 侧 线 与 正 线 接 触 线 之 间 实 现 平 稳 过 渡 , 发 生 刮 弓 现 象 , 郑 西 线 不 在 的站 场侧 线 与 正 线 相 连 的 6 k/ 0g m 钢 轨 14 /1号 高 速 单 开 道 岔 ( 称 简 4 号 道 岔 )采 用 三支无 交 叉 线岔 。 1 经 铁 道 部 网检 车 和 综 合 检 测 车 现 场 检 测 , 支 无 交叉 线 岔 符 合 高 铁 三
1 高 速 弓 网受 流 对 三 支 无 交 叉 线岔 的技 术 要 求
11 空 间几何 参数 . 111线 岔 的导高 .. 动 车 组 通 过 三 支 无 交 叉 线 岔
最 小值 : ̄= 0 N) F 2( ;
平 均 值 :m≤O 0 9 V 7 F . 0 7 2+ 0 0
常运 行 时 , 大跨 距悬 挂点 处 接 触 最
[垂 二 口 。 酉 科 铁技
高速 接 触 网三 支无 交叉 线岔 的设 计与运 营维护
线 计 算 和 验 证 的 抬 升 量 不 大 于

高速铁路无交分线岔原理分析及调整

高速铁路无交分线岔原理分析及调整

作 宽度 1 4 5 0 m m。
受 电 弓 Leabharlann 向 摆 动 量 : 正 线 2 5 0 mm, 侧线 2 0 0 m。 受 电 弓动 态 最 大 抬升 量 : 正 线 1 5 0 mm, 侧线 l O O m m。
1 . 2 关 键 技 术
以保证 列车正线 通过 时不会接 触 到
作 范 围
图 1 接触网 1 8 #无 交 分 线 岔 平 面 布 置 图
收 稿 日期 : 2 0 1 5 - 叭一 2 2
1 1 2 科 技 创 业 月刊
2 0 1 5 年 第 5期
高 速 铁 路 无 交 分 线 岔 原 理 分 析 及 调 整
无交叉线 接 触 网 立 面 示 意 图
高 的 要 求 很
高。
1 . 5 检 测 始 触

1 8 #道 岔
定义 受 电弓 中 心 相 邻 一 支 接 触 线 的 距 离 为
6 0 0 —1 0 5 0 a m r
图 2 接触网 1 8 # 无 交 分 线 岔 立 面 布 置 圈
的 范 围为 始 触 通过 C B O 时 .受 电 弓接触 正线 , 由
最低 计算 温 度 : T ai r n - 一 2 5 q C,
T o = 2 5 c I 二
线 中 线 的 水 平 距 离 大 于受 电 弓在
线 路 最 外 端 可 触 及 到 的 尺 寸 限界
( 受 电 弓 工作 区 6 2 5 m m+ 水 平 摆 动
如 图 2所 示 . C A O柱 侧 线接 触 线 比正 线 抬 高 2 0 am, r C B O 柱 侧 线 接触 线 比正线 抬 高 1 2 0 mm, C C O柱

接触网无交叉线岔测量方法的探讨

接触网无交叉线岔测量方法的探讨
4 结束 语
【 1 ] T B / T 1 0 7 5 8 — 2 0 1 0 . 高速铁路 电力 牵引供 电工程施 工质 量验收
标准【 S 】 .
[ 2 ] 中华人 民共和 国铁道部 . 高速铁路 电力 牵引供 电工程施工技
术指 南【 M ]. 北京 : 中 国铁 道 出版 社 , 2 0 1 0 .
接 触 网无 交 叉 线 岔 测 量 方 法 的 探 讨
5 1 . 太原 铁 道科技
用 一种 较 为合 理 的测 量方 法 是很 有 必要 的 , 正确 地测
量 方 法 能 够 准 确 地 反 映 出无 交 叉 线 岔 各 部 参 数 变 化 情 况 ,从 而 为 接 触 网无 交 叉 线 岔 的及 时 检 修 提 供依 据 。通过 现 场实 践 , 上述 对 接触 网无 交叉 线 岔 的测 量 方 法 能够 较 准确 地测 量 出无 交叉 线 岔 的参 数 变 化 , 为 大 西 高 铁 线 接 触 网无 交叉 线 岔 的 日常 维 护 和 检 修 提
的处 理措 施 , 防 止 由于部 件 故 障 引起 的机 车 故 障 。可
S K S 3 = 2 4 一 A 3 0 . 1 1 模块及线路。 通过分析发现高压隔离开关的高故障率较高的组
件 为辅 助联 锁 、 高 隔气缸 , 在 制订 机 车 c 4 、 c 5 、 c 6 修 程 时可 加强 对 以上 两组件 的检修 , 提高 机车检 修质量 。
供 了重要 的依 据 。
图 7 接 触 网 无交 叉线 叉 ( C柱 ) 现 场 图
参 考 文 献
综 上所述 , 在 接触 网不停 电情 况下 , 使 用上述 方法 通过对 接触 网无交叉 线 岔各 部设备参 数 的测 量 , 可 以很 好地 对接触 网无交 叉线岔 的运行 隋况进行分 析和判断 。

接触交叉线岔【浅谈接触无交叉式线岔的工作机理及调整方法】

接触交叉线岔【浅谈接触无交叉式线岔的工作机理及调整方法】
本文格式为 Word 版,下载可任意编辑,页眉双击删除即可。
接触交叉线岔【浅谈接触无交叉式线岔的工作机理及 调整方法】
1、交叉线岔 目前,我国电气化铁道的接触网在站场轨道道岔上方普遍接受限制管 将汇交于此的 2 支接触悬挂予以固定,这是现阶段主要的方式。这一固定
装置称为线岔(并称之为有交分线岔)。交分式道岔布置方式对侧向通过速
摘要:高速铁路进展越来越受到国家的重视,要想快速的进展必需实 度有限制,经过多年的实际讨论发觉,这种方式能使之产生接触压力峰值,
施有效的建设方案,接触网无交叉式线岔的应用特别重要。本文在分析接 会导致严峻的后果,比方易发生拉弧现象,全部这种方式,不太适合在较
触网无交叉式线岔的工作机理的基础上,针对高速铁路的建设提出几点建 高速度(160km/h 以上)的线路上接受。
最大,现实其优势。
100nun(对正线)。
无交叉式线岔就是在道岔悬挂处,正线和侧线 2 支接触悬挂在平面上
2、工作原理的相关问题
不相交,由于这种方式的使用特别适用于高速铁路,其优点是正线和侧线
1〕正线通过工作原理。机车从正线通过时,机车高速通过正线道俞
2 支接触线不交叉、不接触、没有线岔设施。把正线在道岔处简化成一个 时,受电弓在与正线接触线接触的同时,还要与侧线接触线接触,在定位
设性意见。
2、三线关节式道岔定位
关键词:高速铁路;接触网;无交叉式线岔;工作原理
帮助三线关节式道岔定位在国外客运专线的实际运营效果令人中意,
无交叉线岔调整作为一项新技术,其开发是国际领先的技术水平,要 对于高速铁路上的使用并不是常见的一种方式。由于该方式实质上接近锚
想提高铁路的效率必需加强这一项技术的利用。接触网道岔定位是关系行 段关节式的过渡原理,故弓网取流的质量和安全性最简单得到保证。但是,

地铁接触网无交叉线岔工程实践与研究

地铁接触网无交叉线岔工程实践与研究

地铁接触网无交叉线岔工程实践与研究发布时间:2022-06-07T02:56:32.813Z 来源:《中国科技信息》2022年4期作者:张龙飞[导读] 无交叉线岔是地铁接触网较为复杂、技术要求较高的单元,张龙飞济南轨道交通集团第一运营有限公司山东济南 250000摘要:无交叉线岔是地铁接触网较为复杂、技术要求较高的单元,其设计的基本理念是通过接触网的拉出值、高度布置,正线通过线岔的受电弓只接触正线接触线,不与侧线接触线接触,从而使高速通过的轨道车辆组受电弓在线岔处获得与区间正线一致的弓网关系,满足高速运行要求。

同时,地铁无交叉线岔还应满足轨道车辆组受电弓以较低速度从正线到侧线以及从侧线到正线安全通过的要求。

关键词:地铁接触网;无交叉线岔工程21世纪初我国开始大规模地铁建设,为消除交叉线岔自身结构缺陷,满足正线通过的受电弓高质量、安全可靠通过,无交叉线岔在我国高铁正线开始广泛采用。

在开始大规模地铁建设伊始,国内没有相关通用设计图,且由于国内各设计单位设计理念的差异,国内高铁无交叉线岔定位存在大拉出值布置和小拉出值布置两种方式。

十余年高铁运行实践证明,这两种方式均满足高铁安全运行要求,但在安全可靠性方面存在差异。

本文收集和分析了国内外地铁无交叉线岔理论研究和工程实践成果,为我国高铁无交叉线岔设计的优化完善提供参考。

1 国外无交叉线岔应用情况法国采用的无交叉线岔接触网布置见图1。

图中,WM为理论岔心,P为支柱B可以偏离理论岔心的距离,定位支柱一般位于道岔区两股道线间距500~600 mm处,其具体位置与道岔号大小有关,18号道岔P为4 m左右。

图1 法国无交叉线岔设计接触网布置在邻近岔心的支柱处,如果直股设计速度小于或等于100 km/h,则侧股与直股的导线高度相同,更高速时则需增加侧股导线的高度。

该形式是世界上最早的接触网两支式无交叉线岔形式。

当侧股允许速度超过一定值时,法国采用了带辅助悬挂的无交叉线岔。

高速铁路接触网的研究

高速铁路接触网的研究

高速铁路接触网的研究柴红旗【摘要】Rapid transit railway is the trend of world railway development. With the economic and technological development and the serious competition of communications and transportation, many countries take rapid transit railway as the objective of research and development. Contact networks of rapid transit railway and railway line for passenger traffic is the main body and key of rapid transit railway tractive power supply system and railway line for passenger traffic. Based on the discussion of relationship between pantograph and catenary, this article conducts a deep research, and summarizes the main factors of limiting general railway contact networks, expounds general contact networks and rapid railway contact networks comparatively, and makes a summarization and research with purpose.%高速铁路是当今世界铁路发展的潮流,随着经济技术的发展和交通运输的激烈竞争,高速铁路以其独特的优点被许多国家作为大力研制和重点发展的目标,高速铁路和客运专线接触网是高速铁路牵引供电系统和铁路客运专线的主体和关键.论文在以讨论和辨证高速铁路接触网的弓网关系上,进行了深入的研究,同时也总结了抑制普通铁路接触网发展的主要原因.对比性的将普通接触网与高速接触网进行了阐述,具有针对性的概括与研究.【期刊名称】《价值工程》【年(卷),期】2011(030)019【总页数】2页(P45-46)【关键词】高速铁路;接触网;牵引供电系统【作者】柴红旗【作者单位】中铁电气化局集团三公司,郑州450015【正文语种】中文【中图分类】U221 接触网简介接触网是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路。

对哈大高铁无交叉线岔技术的探讨分析论文

对哈大高铁无交叉线岔技术的探讨分析论文

对哈大高铁无交叉线岔技术的探讨分析论文对哈大高铁无交叉线岔技术的探讨分析论文设计时速为350km/h的哈大高速铁路北起黑龙江省哈尔滨市,南至辽宁省大连市,纵贯东北三省,哈尔滨西站至大连北站间运营里程921公里,是我国目前在最北端的严寒地区设计建设标准最高的一条高速铁路。

哈大高铁与正线相交的18号道岔采用无交叉线岔布置方式,站线18号道岔和12号道岔采用交叉线岔。

本文重点对18号道岔处无交叉线岔的原理及调整进行探讨。

1接触网道岔概述我国的普通线路上使用的是普通交叉线岔,而在武广、京沪、哈大等高速铁路接触网上,除部分交叉线岔外,大多数都采用高速无交叉线岔。

交叉线岔是我国电气化铁路创建之初便采用的结构形式,实践证明,这种线岔布置方式结构简单、便于施工和维修。

交叉线岔由于限制管的存在,当列车高速通过正线时,由于接触线抬升量较大,受电弓必然要接触两支接触线,在交叉点附近形成相对硬点是难免的,成为改善接触网弹性的制约因素,从而制约了高速电气化铁路的发展,为了适应电气化铁路提速的需要,无交叉线岔应运而生。

2哈大高铁无交叉线岔的布置2.1平面布置道岔柱C在道岔开口方向距离理论岔心不小于25m的位置,现场一般是在线间距1320mm处。

道岔柱B设置在靠近岔尖方向距离理论岔心10m-15m位置,现场一般位于线间距120mm处。

转换柱A满足相邻跨距差的要求。

在线间距1320mm定位处两线都往正线方向拉,正线拉出值150mm,侧线拉出值150mm。

在线间距120mm定位处,两线对拉,侧线往正线拉1100mm(对侧线),正线往侧线拉400mm(对正线)。

2.2立面布置A. B. C三个腕臂均采用双腕臂的悬挂形式,即两个锚段的接触悬挂相互独立,当温度变化时,两支悬挂可独立纵向移动。

正线永远是正常导高为5300mm,不设置坡度变化,保障了电力机车以时速350km/h通过道岔的设计目标。

侧线在线间距1320mm(支柱C)处抬高20mm,在线间距120mm(支柱B)处定位点抬高120mm,在线间距。

接触网技术报告高速电气化铁道接触网无交叉线岔分析与研究

接触网技术报告高速电气化铁道接触网无交叉线岔分析与研究

接触网技术课程设计报告班级:电气084学号:*****姓名:指导教师:2012 年 2月 26 日1.基本题目1.1 题目高速电气化铁道接触网无交叉线岔的分析与研究1.2 题目分析高速电气化铁路接触网广泛地使用交叉布置的线岔,这种线岔能较好地确保高速列车在通过线岔时无障碍通过。

无交叉线岔就是在道岔处,正线和侧线两组接触悬挂无相交点。

无交叉线岔的优点是正线和侧线两组接触线既不想交、不接触,也没有线岔设施,故既不会产生挂弓事故也没有因线岔形成的硬点,提高了接触悬挂的弹性均匀性,从而保证在高速行车时,消除打弓、钻弓及刮弓的可能性。

无交叉线岔应能保证正线高速通过时不受侧线接触悬挂的影响,同时在机车从正线驶向侧线或从侧线驶入正线时都能平稳顺利地过渡。

当电力机车从正线上通过道岔时,其受电弓在任何情况下均不与侧线的接触线相接触(这在高速情况下尤为重要),避免了普通线岔的不足(即产生打弓现象);而电力机车从侧线进入正线或从正线进入侧线时,受电弓能从侧线与正线接触线之间实现平稳过渡,不发生刮弓现象。

对于接触悬挂的结构而言,无交叉线岔主要表现为:道岔处两支悬挂线在空间是分开的,不像普通线岔那样有交叉点。

相对于有交叉线岔,无交叉线岔的安装调整比较麻烦,但它能够满足高速电气化铁路的要求,机车通过线岔时平稳良好的受流优越性是其他结构无法取代的。

本文将通过无交叉线岔与交叉线岔的对比,找出两者之间的优缺点,进行进一步的研究探讨,并对无交叉线岔的设置原则、平面布置、工作原理及始触区的确定方法等各个方面进行分析与研究,从而达到对无交叉线岔的全面掌握。

2.题目:高速电气化铁道接触网无交叉线岔的分析与研究2.1 高速受流对线岔的技术要求及无交叉线岔存在的必要性高速受流对线岔的技术要求如下:(1) 合理设计线岔结构和技术参数,使受电弓过岔时处于最佳受流状态。

(2) 合理选择两线交叉点(无交叉线岔为接近点)以及定位支柱位置,尽量减少线岔结构对高速受流的影响。

高速铁路无缝高速道岔焊接工艺探讨

高速铁路无缝高速道岔焊接工艺探讨

高速铁路无缝高速道岔焊接工艺探讨随着我国高铁建设的不断发展,高速铁路无缝高速道岔(以下简称高速道岔)的需求量也越来越大。

高速道岔的质量直接影响到高铁运行的安全和稳定性,而焊接工艺是高速道岔制造中至关重要的一环。

本文将对高速道岔焊接工艺进行探讨,以期为高速铁路建设提供更加稳定和可靠的基础设施。

一、高速道岔焊接工艺的重要性高速道岔是高速铁路的重要组成部分,其主要作用是实现列车在不同轨道之间的转换。

在高速运行的列车上,高速道岔无缝高速道岔的连接质量直接关系到列车的行车安全和舒适度。

而焊接是高速道岔连接的主要方式之一,因此高速道岔焊接工艺的质量直接影响到高速铁路的安全和稳定性。

研究和改进高速道岔焊接工艺具有重要意义。

目前,高速道岔焊接工艺存在以下几个主要问题:1. 焊接工艺复杂。

高速道岔作为高铁线路的重要组成部分,其焊接工艺需要考虑到多种因素,包括金属材料的选择、焊接电流和电压的确定、焊接速度的控制等。

这些因素交织在一起,使得高速道岔焊接工艺变得极为复杂。

2. 焊接质量难以保证。

由于高速道岔焊接工艺复杂,很多厂家在实际生产中难以保证焊接质量的稳定性和一致性。

这种情况下,高速道岔的质量难以得到保障。

3. 焊接成本高。

由于高速道岔焊接工艺复杂且需要高精度设备,导致焊接成本较高,影响了高速道岔的市场竞争力。

针对以上问题,需要进行针对性的研究和改进,以提高高速道岔焊接工艺的质量和稳定性。

1. 研究焊接材料的选择。

在高速道岔焊接中,材料的选择直接影响到焊接的质量和稳定性。

需要对不同材料的焊接特性进行研究,并选择适合的材料进行焊接。

2. 优化焊接工艺参数。

目前,很多高速道岔焊接厂家在焊接工艺参数选择上存在着一定的盲目性,导致焊接质量难以保证。

因此需要对焊接工艺参数进行系统优化,以提高焊接质量和稳定性。

3. 制定严格的焊接工艺标准。

高速道岔焊接是一项复杂的工艺过程,需要制定严格的焊接工艺标准,以保证焊接质量的稳定性和一致性。

浅谈接触网无交叉道岔调整要领

浅谈接触网无交叉道岔调整要领

浅谈接触网无交叉线岔调整线岔调整是接触网施工中的一个难点,也是车站施工不同于区间施工的关键点。

合武线设计行车时速为250 km/h,接触网采用全补偿弹性链型悬挂,承力索张力20KN,接触线张力25KN,正线道岔采用1/18型号道岔,接触网采用无交叉式线岔。

一、道岔概述根据道岔用途一般分为单开道岔和复式交分道岔。

根据道岔的型号分有1/9、1/12、1/18、1/30、1/38等型号。

其中1/9和1/12道岔一般用于车站站线、专用线、低速区段的车站正线、机务段、车辆段等对行车速度要求不高的地方。

1/18、1/30、1/38道岔一般用于车站正线和高速线路的线路所等。

1/18道岔直向速度250km/h,侧向速度80km/h;1/30、1/38道岔直向速度250km/h,侧向速度140km/h。

二、道岔上方的接触网布置道岔处接触网的平面布置取决于道岔类型和受电弓的宽度,有交叉式线岔和无交叉式线岔两种。

采用交叉式线岔时,两接触线工作支在道岔处交叉,这也是接触网常用的布置方式。

当设计行车时速不大于160 km/h时,1/9、1/12道岔采用交叉式线岔。

当设计行车时速为250 km/h及以上,且侧向行车速度在80 km/h以下时,1/18、1/30、1/38采用无交叉式线岔。

无交叉线岔使两接触线相互平行,其方式类似于锚段关节内的接触网平面布置。

平行接触线的工作区段内两接触线是不交叉的。

只有当道岔较小且受电弓宽度允许接触线平行时才可实现无交叉。

一般在设计行车时速250 km/h及以上,侧向行车速度低于80 km/h,且受电弓有效工作范围不小于1200mm时,1/18道岔采用无交叉式线岔。

三、无交叉式线岔调整一般情况下只有1/18道岔才采用无交叉式线岔,因此本文仅对1/18道岔进行探讨。

1、道岔定位情况根据设计院提供资料,无交叉式线岔采用三根道岔定位柱来对道岔处接触网进行悬挂定位。

标准道岔定位柱为,在岔前方向线间距约190mm处一根定位柱,在岔后方向线间距423mm和1388mm处各一根定位柱。

对我国高速铁路接触网无交叉线岔技术的探讨

对我国高速铁路接触网无交叉线岔技术的探讨
50 0 5 46 0mm 处 安装 交叉 吊弦 。 ( )京 沪 ( 2 北京 上海 ) 高铁 无交 叉线 岔
特点 : 道岔定 位 支柱 C位 于岔 尾方 向距 理 论 岔 芯 6

7m 处 。正线 采 用 正 定 位 , 出值 为 3 0mm。侧 线 拉 5
采 用反 定位 , 出值 为 一3 0mm( 拉 7 接触 线 位 于道 岔 侧 线
速铁 路 线岔 处 接 触 网安 全 运 行 创 造 了条 件 。除京 津 城
际铁 路外 , 国在 2 0k h及 以上 高 速 铁 路 普遍 采 用 我 0 m/
了无 交叉 线 岔 。
1 我 国高 速铁 路接 触 网无 交叉线 岔 的主 要形 式 ( )广 珠 ( 1 广州 一珠 海 ) 际无交 叉线 岔 城 道 岔 区接触 网布 置 方式如 图 1 。
第 3 2卷 第 1 期
21 0 2年 2月
铁 道 机 车 车 辆
RAI LW AY LOC0M 0TI VE & CAR
Vo1 32 N o. . 1
Fe b.
2 2 O1
文 章 编 号 :0 8 7 4 (0 2 1 O l 一O 1 0 — 8 2 2 1 )O 一 l 0 3
图 1 广珠城 际无交叉线岔接触网布置综合 图
( )京广 ( 京一 广州 ) 4 北 线小 商 桥站无 交 叉线 岔 京 广 线小 商桥 站 ( 8 岔 ,5 m/ ) 交 叉 线 岔 1 道 2 0k h 无
如 图 2 与京沪 高铁 相 同 ) ( 。
特 点 : 用 交 叉 吊弦 , 正 线 承力 索 在此 悬 挂 侧 线 采 即 接 触 线 , 线 承 力 索 交 叉 悬 吊 正 线 接 触 线 , 触 区前 侧 始

浅析接触网高速无交叉线岔

浅析接触网高速无交叉线岔

浅析接触网高速无交叉线岔发表时间:2011-07-12T13:07:35.983Z 来源:《中国科技教育·理论版》2011年第3期供稿作者:李增辉[导读] 道岔定位是接触网施工中的一个关键环节。

李增辉洛阳铁路信息工程学校河南洛阳 471002摘要道岔定位是接触网施工中的一个关键环节,本文就1/18号可动心轨高速单开道岔(简称18号道岔)的结构特征、安装、调整等进行分析。

关键词高铁接触网普通线岔无交叉线岔在铁路的站场上,站线、侧线、到发线总是并入正线的。

如果线路设一个道岔,那么接触网就必须设一个线岔。

就像道岔的形式多种多样,线岔的形式也是多种多样的。

目前,在我国的普通线路上使用的是普通交叉线岔,而在武广、郑西、京沪客专等高速铁路接触网上,除部分交叉线岔外,大多数都采用高速无交叉线岔。

无交叉线岔就是在道岔处,正线和侧线两组接触网悬挂无相交点。

无交叉线岔的优点是正线和侧线两组接触线既不相交、不接触,也没有线岔设施,因此既不会产生刮弓事故,也没有因线岔形成的硬点,提高了接触网悬挂的弹性均匀性,从而保证在高速行车时,消除了打弓、钻工及刮弓的可能性。

下面就目前正在使用的1/18号可动心轨高速单开道岔(简称18号道岔)进行简要分析。

一、18号道岔的结构特征:18号道岔用于中间站正线与到发线之间的连接。

道岔全长为L=69.00m,前端长度a=31.729m,后端长度b =37.271m。

道岔侧股平面线形选用圆曲线与直线相切的连接方式。

二、无交叉线岔的布置原理:道岔处接触网的平面布置取决于道岔类型、受电弓工作宽度以及受电弓的动态运行轨迹(最大摆动量和最大抬升量)。

1、无线夹区的确定:对于350km/h的正线,接触线的变化坡度为0。

侧线由于速度较低,其坡度的变化应考虑受电弓在正线和侧线转换运行时,任何方向都应满足始触区范围内无线夹。

在距线路中心600-1050mm范围为无线夹区,在此区域内接触线不得安装任何线夹,包括定位线夹、吊弦线夹、电连接线夹等。

浅谈关于接触网无交分高速线岔的原理及应用

浅谈关于接触网无交分高速线岔的原理及应用

浅谈关于接触网无交分高速线岔的原理及应用基于我国的电气化铁路开始向高速化发展的现状,人们相应的提高了对接触网的性能的要求,而能够对高速电气化铁路产生影响的线岔,作为接触网性能中最为关键的部分,也需要提高其自身的质量。

随着我国电气化铁路的运行速度不断提高,电力机车在行进过程中受电弓动态抬升的作用就越大,这极易导致铁路在运输过程中发生交通安全事故。

标签:接触网;无交分线岔;原理;应用随着我国经济发展的不断加速,人们对交通运输的速度与安全性方面都提出了更高的要求,再加上我国的人口基数大,人群较为密集,做好交通运输工作就显得尤为必要。

我国大交通运输近年来发展取得了一定的成果,而在交通运输业激烈的竞争面前,高速电气化铁路因其具有快速、承载量大、经济和便利等优势成为了国家重点研究与发展的目标。

然而,由于高速铁路在行驶过程中存在打弓的现象,因此,安全性有着一定的欠缺。

1 接触网无交分线岔的工作原理无交分线岔主要是指正线和侧线的接触点在电气化铁路的岔道悬挂处的平面上不相交,这样做能够使铁路的接触悬挂点具有更加均匀的弹性,由于两支线路间没有接触和交叉设施,因此能够有效降低铁路弓网与悬挂物之间的碰撞,降低铁路事故的发生频率。

下面以铁路机车从正线和侧线两种通过方式来介绍接触网无交分线岔的工作原理。

1.1 机车从正线通过的工作原理当电气化铁路机车从正线高速通过时,机车的电弓不仅要和接触网的正线进行接触,与侧线也要进行接触。

在电弓的中心线与侧线之间相距1325毫米时侧线与受电弓之间是不会接触的。

然而,当电气化铁路机车开进始触区的范围之内时,受电弓会与侧线接触,与此同时受电弓由于其自身的弧度问题会致使正线的接触线升高,这时机车的交叉吊弦会相应的将侧线抬高,并逐步滑到受电弓上,达到电气铁路机车的受电弓在同时接触正线和侧线时的平滑过渡[1]。

之后机车正常前行,侧线将逐步脱离受电弓,而只留下正线在接触线上滑行,很好的实现了在岔道时受电弓的完美过渡。

高速铁路接触网线岔技术探讨

高速铁路接触网线岔技术探讨

高速铁路接触网线岔技术探讨作者:寇化桥来源:《城市建设理论研究》2012年第35期摘要:本文就高速铁路1/42道岔接触网技术标准以及施工技术进行简单的介绍,就施工过程中出现的一些技术问题进行探讨,为进一步提高高速道岔运行能力,改进接触网施工技术提供参考。

关键词:高速铁路;线岔;接触网Abstract:In this paper, high-speed railway 1/42 switch contact network standards and construction techniques were introduced, the construction process of the emergence of some technical problems are discussed, in order to further improve the operation ability of high speed turnout, improvement of OCS construction technology to provide referenceKey words:High speed railway; crossing; contact net中图分类号:文献标识码:A 文章编号:2095-2104(2012)1 概述随着铁路建设的飞速发展,高速铁路逐渐形成网络,在高速铁路交汇的枢纽,为了实现不同方向的互联互通而不降低列车速度,需要建设专用的联络线或使用高速道岔。

1/42道岔作为高速道岔的一种,在高速铁路中逐渐被采用,如何熟练掌握1/42道岔的技术标准和施工技术是摆在广大施工技术人员面前的一道新课题。

2 1/42高速道岔1/42高速道岔正线通过速度为350km/h,侧线通过速度为200km/h,接触网平面按照关节式方式布置,岔区采用无交叉线岔技术,充分保证动态包络线满足列车高速运行的需要。

高速铁路接触网第三辅助式无交分线岔布置技术

高速铁路接触网第三辅助式无交分线岔布置技术

Automatic Control •自动化控制Electronic Technology & Software Engineering 电子技术与软件工程• 115【关键词】第三辅助 接触网线岔 辅助锚段 弓网性能1 前言随着国内外电气化铁路的快速发展,速度的不断提高使得对弓网关系要求更加严格。

线岔作为高速电气化铁路接触网的薄弱环节,线索空间几何参数关系和受流质量的好坏直接影响着动车组安全、平稳通过正线和侧线的进出,对高速铁路的安全、高速运行起着举足轻重的作用。

2 无交分线岔结构形式及工作原理根据线岔结构形式的不同,可以将高速铁路接触网无交分线岔划分为“两支悬挂”无交分线岔和“三支悬挂”无交分线岔两种形式。

2.1 两种无交分线岔的区别“两支悬挂”无交分线岔布置时,在道岔区域侧线相应的抬升20mm ,使得当正线高速通过时,机车受电弓不与侧线发生空间关系;由正线进入侧线时,受电弓平滑自然地过渡到侧线接触悬挂中,由侧线进入正线时,受电弓通过“挤压”方式逐渐过渡到正线接触悬挂中,始触区是客观存在的。

侧向允许通过最大速度85km/h 。

“三支悬挂”无交分线岔布置时,在正线和侧线之间增加一个第三辅助锚段,形成关节式过渡。

基于关节式过渡的原理,当电力机车从正线高速通过时,侧线位于受电弓动态包络线之外,受电弓由正线过渡到辅助锚段接触悬挂,通过道岔后将再次过渡到正线接触悬挂。

从侧线通过原理类似于正线通过原理。

侧线允高速铁路接触网第三辅助式无交分线岔布置技术文/王小坤许通过最大速度160km/h 。

针对42号高速道岔比较狭长的特点,“两支悬挂”无交分线岔的始触区内不得有除吊弦线夹以外的其他零部件的这一基本布置原则已无法满足,加之始触区的存在,极大地限制了其侧向通过速度。

“三支悬挂”第三辅助式无交分线岔很好的弥补了“两支悬挂”无交分线岔的不足之处,利用第三辅助锚段形成关节式过渡,极大的提高了侧向通行速度,满足安全运营的要求。

浅谈高铁接触网无交叉线岔弓网的良好匹配

浅谈高铁接触网无交叉线岔弓网的良好匹配

要 】 网关 系是 高速 铁 路 研 究 中的一 个 理论 方 向 , 文从 高铁 接 触 网无 交 叉 线 岔 特 点 出发 , 绕 弓 网在 无 交 叉 线 岔 上 如 何 实现 良好 弓 本 围
匹 配这 一 关 键 问题 。 合 实 际情 况 . 结 浅析 一 些 看 法 。
【 关键词 】 无交叉线岔 ; 弓网关系; 匹配
环 节 。高 速 接 触 网线 岔一 般 有 该 区段 的 高 度 应 有 相 应 变 化, 有 高 差 的 设 置 , 此 在 施 工 安 装 中, 根 具 因 要 线 岔 的 工 作 原理 , 了保 证 高 速 客 运 专 线 良好 的 弓 网受 流质 量 和确 保 严 格 按 照 定 位 及 各 吊弦 点 要 求 的 数 据 抬 高 , 根 据 运 行 速 度 、 电 弓 为 并 受
接 触 网是 沿 铁 路 线 上 空 架 设 的 向 电 力 机 车 供 电 的特 殊 形 式 的 输 处 2支 悬 挂 的拉 出值 f 链 形 悬 挂 应 先 调 承 力 索 位 置 )导 高 调 整 时, 直 ; 应 再 电线 路 , 负 着 把 从牵 引变 电所 获 得 的 电 能 直 接输 送 给 电 力 机 车 使 用 先 按 正 常施 工 程 序 调 整 正 线 , 调 整 侧 线 从 道 岔 柱 至 下 锚 前 的抬 高 段 担 的重 要 任 务 , 为 电 气 化 铁 路 牵 引 供 电 系 统 的 主体 — — 接 触 网 , 性 f 对 于 正 线 ) 作 其 相 。 f)保 证 电力 机 车 由正 线 进 入 侧 线 或 由侧 线进 入 正线 时 既不 刮 弓 2 这 侧 行 速 度 与 安 全 。 随 着 我 国铁 路 提 速 和 客 运 专 线 的 大规 模 兴 建 , 速 电 也 不 穿 弓。 就 要 标 在道 岔 柱悬 挂 点 处 , 线 接 触 线 比 正线 接 触线 抬 高 高 9 ~ O mm: 机 车从 侧 线 进 入 正 线 时 , 电 弓始 触 区 侧 线 接 触 线 比正 0 lO 当 受 气 化 铁 路 必 需 解 决好 接触 网与 受 电 弓高 速 受 流这 一关 键 问题 。

高速铁路接触网无交叉式线岔的设计与施工

高速铁路接触网无交叉式线岔的设计与施工
参 考 文 献
[ 1 】 朱红 丹, 张威. 多球 训练法在 网球培i ) 1 I 中的作 用[ J 】 . 运动 , 2 0 1 2 ( 3 ) .
2 ] 桑云鹏. 多球{ ) 1 l 练在 网球教学 中的应 用【 J 1 . 体育与艺术 , 2 o 1 2 ( 3 ) . 教练根据运 动员 的练 习情况 , 按照运动员的技术水平将运动员 『
4 结 论
多球练习是网球技术教学 中一种非常有效 的教学方法 , 能够让 们的 自信心。一般情况下 , 多球练习落点 是固定 的 , 练习密度较大 , 练习次数较多 ,且 练习者在精力高度集 中和情绪高涨的状态下 , 更
能够培养他们对 网球 的兴趣 , 能够增强 他 能在课快要结 束的时候 才进行 , 而 且在 时间方面也应 该控制 , 不宜 运动员 的身心健康发展 , 3 . 6改正和提高技术动作
0 5 0 mm外 ,以保证受电 弓在正线上高速运行时与侧线接触悬挂不 通线 岔那 样有交点 ,相对于交叉线 岔 ,无交叉线 岔的安装 与调 整 1 平稳 良好 的受流优越性是其他结构无法替代 的。
比较麻 烦 ,但它能满 足高速 电气化铁 路的要求 ,机 车经过线岔 时 触碰 ; ( 2 ) 道岔区域上空 的正线接 触悬挂的技术参 数和结构形式 尽 无交叉线 岔的优点是 正线和侧线两组 接触线 既不 相交 、不 接 量与道岔 区域外 的悬挂 一致 ,以保证受 电弓在正 线上 的受 流环境
触 ,也没 有线岔设施 ,因此既不会产 生刮弓事故 ,也 没有 因线 岔 不 产 生 变 化 ;
充分运用给球的力量 、 速度和落点的变化来调整运动员移动击球 的 够及时纠正动作。 反应速度 , 再加上 正手和反手 同时 练习 , 运 动员的击球反应 速度能

论析高速铁路接触网关键施工技术

论析高速铁路接触网关键施工技术

论析高速铁路接触网关键施工技术1 概述随着我国经济的快速发展,人们生活水平得到了较大的提升,对于交通出行有了更高的要求,高铁也成为了很多人的首选。

随着科技的快速发展,高速铁路运行速度越来越快,实验速度达到了400km/h以上。

如此快的速度若是由于某些原因出现问题就会带来不可估量的后果,所以要通过较高的科技力量作为高速铁路建设的支撑。

接触网施工就是其中一种高科技技术,对于施工工艺以及施工技术要求非常高,传统的铁路接触网施工方式已经不能满足现代化高速铁路建设的要求,这就需要相关工作人员总结已有经验以及技术优势,不断进行全新技术的提升,从而建设出高科技的现代化铁路。

2 高速铁路接触网关键施工技术2.1 接触线平直度的施工技术高速铁路的接触线一定要保证较好的不间断性以及平稳性,否则若是接触线发生弯曲以及扭面等硬点情况,就会产生离线拉弧的现象,从而造成导线烧坏,进而造成列车不能正常运行,所以在接触网施工过程中一定要确保接触线的平直度来保证列车正常运行。

接触线施工过程中,为了确保接触线平直度符合标准要求,接触线要采用恒张力架设车进行架设,因为此种方式可以保证接触线架设过程中棘轮起落锚补偿绳的位置以及受力情况,并且能够使接触线和终端锚固线夹接触良好。

接触线架设过程中要保持控制架设张力在5~8kN范围内,要通过电脑来控制接触线的恒张力,控制其偏差在8%以内,同时采用S钩以及放线滑轮将接触线固定在承力索上。

2.2 棘轮安装以及调整施工技术棘轮补偿装置是高速铁路客运专线施工中必不可少的装置之一。

在高速铁路建设过程中,承导张力以及坠砣所具有的重力对于吊弦的长度来说是非常重要的,要按照所测量的数据、承导线设计张力以及其他方面的载荷进行吊弦长度的计算,所以承导张力直接关系到吊弦长度的计算。

在高速铁路建设过程中会有多方面原因影响到张力差,例如棘轮补偿装置偏斜卡滞、坠砣随温度变化自由移动受到限制等,所以在棘轮安装过程中一定要保证补偿绳在棘轮小轮缠绕过程中的平顺度,不能相互铰接,以此来保证坠砣可以随着温度的变化进行自由移动。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
图4 法国18# 无交叉线岔接触网布置图
特点:定位支柱一般位于线间距500~600 mm 处, 其具体确定与道岔号大小 有 关。18# 道 岔 一 般 取 P=4
m,对应于线 间 距 500~600 mm 的 位 置。 交 叉 吊 弦 是 否安装未提及。 3 我 国 接 触 网 无 交 叉 线 岔 存 在 的 主 要 问 题
我国高速铁路接触网无交叉线岔形式各异。主要 表 现 在 (1)道 岔 定 位 支 柱 位 置 不 统 一 。 广 珠 城 际 无 交 叉 线岔定位柱位 于 线 间 距 300 mm,郑 西、武 广 高 铁 位 于 150mm,而 京 沪 高 铁、广 深 线、京 广 线 (小 商 桥 站 )为 600mm,石太客运专 线 为 666 mm。 (2)设 置 交 叉 吊 弦 不统一。广珠城 际、郑西、武 广 高 铁 设置 了 交 叉吊 弦,而 京沪高铁、广深线、京广线(小 商 桥站)、石太 客 专 不设置 交叉吊弦。(3)侧线接触线在始触区是否 需要 抬 高 不 统 一。广深线在始触区,侧 线接 触线 比 正线 高。而 京 广 线 (小商桥站)侧线接触线则比正线低。 4 几 点 建 议
无 交 叉 线 岔 检 测 ,建 议 在 施 工 和 检 修 中 推 广 模 拟 受 电 弓 的使用,检验受电弓通 过 无 交 叉 线 岔 时 的 弓 网 关 系,为 养护维修工作提供直观的判断。 5 结 束 语
运 行 实 践 表 明 ,无 交 叉 线 岔 显 示 了 保 证 高 速 弓 网 关 系 安 全 的 优 越 性 和 较 好 的 适 应 性 ,我 国 既 有 无 交 叉 线 岔 的各种形式均满足了相应线路运行速度要求。为便于 养护维修,我国应尽 快 建 立 和 统 一 无 交 叉 线 岔 的 设 计、
[3] 于万聚.高速电气化铁路接触 网 [M].中 国 铁 道 出 版 社, 2003.
Analysis of Non-crossing Layout of OCS in Chinas High-speed Railway
张 宝 奇 (1969— )男 ,河 南 荥 阳 人 ,高 级 工 程 师 (修 回 日 期 :2011-07-04)
第1期 对我国高速铁路接触网无交叉线岔技术的探讨 1 11
在道岔定 位 支 柱 C 岔 尾 方 向,第 一 定 位 点 处 侧 线 接触线高度 比 正 线 低 200 mm。 正 线 接 触 线 垂 直 投 影 距侧线线路中心950mm 处,侧线接触线比正线接 触线 低100~150mm。正线接 触 线 垂 直 投 影 距 侧 线 线 路 中 心550 mm 处,侧 线 接 触 线 比 正 线 接 触 线 低 50~80 mm。两支接触 线 等 高 点 位 于 正 线 接 触 线 投 影 距 侧 线 线路中心400~350mm 处。线岔定位 C 处侧线接触线 比 正 线 接 触 线 高 70~80 mm。
(3)石 武 (石 家 庄 — 武 汉 )客 运 专 线 无 交 叉 线 岔 正线18# 道岔,其道岔区接触网布置方式如图3。
图3 石武18# 无交叉线岔接触网布置图
图 1 广 珠 城 际 无 交 叉 线 岔 接 触 网 布 置 综 合 图
特点:采用 交 叉 吊 弦,即 正 线 承 力 索 在 此 悬 挂 侧 线 接触线,侧 线 承 力 索 交 叉 悬 吊 正 线 接 触 线,始 触 区 前 550~600mm 处安装交叉吊弦。
(2)统一无 交 叉 线 岔 设 计 标 准。 京 沪 高 铁 和 京 广 线(小商桥站)无交 叉 线 岔 的 实 践 已 证 明 不 设 置 交 叉 吊 弦 也 是 安 全 的 ,建 议 取 消 交 叉 吊 弦 。 即 使 是 郑 西 客 专 无 交叉线岔,因现场不 能 按 设 计 要 求 找 到 交 叉 吊 弦 位 置, 荥 阳 南 站 、巩 义 南 站 和 洛 阳 龙 门 站 部 分 线 岔 未 设 交 叉 吊 弦,已安全运 行 一 年 有 余。2011 年 3 月 为 检 验 交 叉 吊 弦 的 作 用 ,笔 者 委 托 现 场 人 员 对 郑 西 高 铁 洛 阳 龙 门 一 组 无交 叉 线 岔 进 行 了 测 试。 在 始 触 区 处,正 线 分 别 用 100,150N 抬升力抬升,结果侧线抬升不超过4mm;侧 线分别用100,150N 抬升力和150mm 抬升量抬升,正 线抬升量不 超 过 4 mm。 这 也 证 明 交 叉 吊 弦 的 作 用 微 乎其微。
张宝奇 (郑州铁路局 机务处,河南郑州 450052)
摘 要 介绍了我国接触网无交叉线岔多种形式,总 结 了 主 要 技 术 特 点 和 存 在 的 问 题,对 建 立 和 统 一 我 国 无 交 叉 线 岔 的 设 计 、运 营 和 维 护 标 准 提 出 了 建 议 。 关 键 词 接 触 网 ;无 交 叉 线 岔 ;高 速 铁 路 中 图 分 类 号 :U225.2 文 献 标 志 码 :A
接 触 网 交 叉 线 岔 使 用 交 叉 部 件 (线 岔 限 制 管 等)固 定正线接触线与侧线接触线的交叉部分,在高速 铁路 使 用主要存在以下 问 题:受 电 弓 在 高 速 通 过 线 岔 时,由 于 需同时抬起两条接触线从而在交叉点处也 形 成 硬点,所 以会产生比其他地方接触线大的应变,成 为 高速 铁路 正 线接触线 局 部 磨 损 的 原 因,并 影 响 高 速 弓 网 安 全。 同 时,由于接触线交 叉 在 一 起,为 保 证 正 线 和 侧 线 受 电 弓 均能安全运行,对 交 叉 点 位 置、过 渡 区 (始 触 区)两 接 触 线的相对位置(抬高、水平)提出了 更高的 要 求。 而接 触 网无交叉线岔正线高速行车不受站线接触悬挂 影响,侧 线接触线不会影响到高速通过正线的受电弓,为保证 高 速铁路线岔处接触网安全运行创造了条件。除京津城 际铁路外,我国在200km/h 及 以 上 高 速 铁 路 普 遍 采 用 了无交叉线岔。 1 我 国 高 速 铁 路 接 触 网 无 交 叉 线 岔 的 主 要 形 式
(2)京 沪 (北 京 — 上 海 )高 铁 无 交 叉 线 岔 18# 道岔,其道岔区接触网布置方式如图2。
特点:定位柱 A1 位于线 间 距 不 小 于 1 320 mm 处, 定位柱 B1 位于线间距150mm 处,定 位 柱 C1 按 满 足 相 邻跨距差和抬高要求设置;交叉吊弦 设置在 始 触 区 前线 间距550~600mm 范围。
第 32 卷 第 1 期
铁道机车车辆
Vol.32 No.1
2012年2月 RAILWAY LOCOMOTIVE & CAR Feb. 2012
文章编号:1008-7842 (2012)01-0110-03
对我国高速铁路接触网无交叉线岔技术的探讨
(4)京 广 (北 京 — 广 州 )线 小 商 桥 站 无 交 叉 线 岔 京广线小商桥站(18# 道 岔,250km/h)无 交 叉 线 岔 如 图 2(与 京 沪 高 铁 相 同 )。 特点:道岔定位支柱 C 位于岔 尾方 向 距 理 论 岔 芯 6 ~7m 处。正线 采 用 正 定 位,拉 出 值 为 350 mm。 侧 线 采用反定位,拉出值为-370 mm(接 触 线位 于 道 岔 侧 线 中 心 的 外 方 向 )。
(1)广 珠 (广 州 — 珠 海 )城 际 无 交 叉 线 岔 道 岔 区 接 触 网 布 置 方 式 如 图 1。
图 2ห้องสมุดไป่ตู้ 京 沪 无 交 叉 线 岔 接 触 网 布 置 图
特点:C 柱一般 设 置 在 线 间 距 为 600 mm 处;H1= H+(60~80)mm,H2 =H +500 mm;不 采 用 交 叉 吊 弦。
运 营 和 维 护 标 准 ,更 好 地 满 足 铁 路 发 展 的 需 要 。 参考文献
[1] 王世龙,程洪兵,等.电 气 化 准 高 速 铁 路 无 交 叉 线 岔 受 电 弓 配 套 技 术 [J].中 国 铁 路 ,2005(2):35-36.
[2] 韩兰贵.道岔 上 方 接 触 网 布 置 方 式 综 述 [J].中 国 铁 路, 2010,(11):36-40.
运 行 实 践 表 明 ,我 国 既 有 线 岔 的 各 种 形 式 均 满 足 了 相 应 线 路 运 行 速 度 要 求 。 但 根 据 上 述 介 绍 可 知 ,由 于 设 计思路不同,无交叉 线 岔 布 置 形 式 差 异 较 大,给 标 准 化 和运行维护工作带来了难度。为更好地满足安全运行 的需要,建立和统一我 国 无 交 叉 线 岔 标 准,根 据 运 行 经 验提出以下建议:
(3)改进无 交 叉 线 岔 检 测 方 式。 无 交 叉 线 岔 的 原 理 是 利 用 了 受 电 弓 可 工 作 区 与 正 侧 线 接 触 线 拉 出 值 、高 度布置实现受电弓在正侧线之间的过渡。为做好现场
11 2 铁 道 机 车 车 辆 第32卷
(1)建立无 交 叉 线 岔 区 段 受 电 弓 准 入 制 度。 实 际 上我国无交 叉 线 岔 的 设 计,一 般 都 是 基 于 国 标 宽 度 为 1 950mm的受电弓(与 UIC608-4a标准中宽度 为1 950 mm 的受电弓吻合)。该受电弓尺寸和 外 形 与 无 交 叉线 岔匹配特性好,但实 际 上 无 论 是 既 有 线 还 是 高 铁,运 营 中 都 可 能 出 现 非 标 准 受 电 弓 的 机 车 ,如 客 货 共 线 的 货 运 机车、高铁上抢修救 援 机 车、打 冰 车 等。 因 此 应 健 全 制 度,确保无交叉线岔 区 段 只 运 行 国 标 宽 度 为 1 950 mm 的 受 电 弓 ,才 能 确 保 弓 网 的 安 全 。
线岔转换柱 B 处 非 支 接 触 线 抬 高 350~500 mm, 非 支 接 触 悬 挂 投 影 距 正 线 线 路 中 心 1 000 mm。
(5)石 太 (石 家 庄—太 原 )客 运 专 线 无 交 叉 线 岔 (18# 道岔)
相关文档
最新文档
