初中物理课本插图汇编八年级上

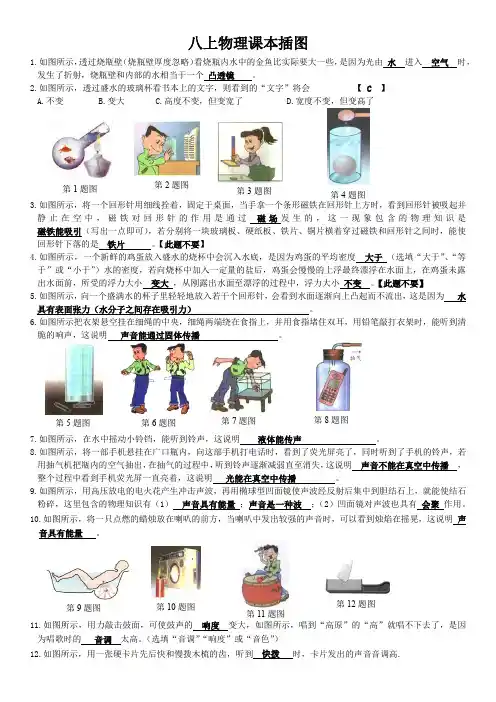

八上物理课本插图1.如图所示，透过烧瓶壁（烧瓶壁厚度忽略）看烧瓶内水中的金鱼比实际要大一些，是因为光由 进入 时，发生了折射，烧瓶壁和内部的水相当于一个 。

2.如图所示，透过盛水的玻璃杯看书本上的文字，则看到的“文字”将会 【 】A.不变B.变大C.高度不变，但变宽了D.宽度不变，但变高了3.如图所示，将一个回形针用细线拴着，固定于桌面，当手拿一个条形磁铁在回形针上方时，看到回形针被吸起并静止在空中，磁铁对回形针的作用是通过 发生的，这一现象包含的物理知识是 （写出一点即可），若分别将一块玻璃板、硬纸板、铁片、铜片横着穿过磁铁和回形针之间时，能使回形针下落的是 。

4.如图所示，一个新鲜的鸡蛋放入盛水的烧杯中会沉入水底，是因为鸡蛋的平均密度 （选填“大于”、“等于”或“小于”）水的密度，若向烧杯中加入一定量的盐后，鸡蛋会慢慢的上浮最终漂浮在水面上，在鸡蛋未露出水面前，所受的浮力大小 ，从刚露出水面至漂浮的过程中，浮力大小 。

5.如图所示，向一个盛满水的杯子里轻轻地放入若干个回形针，会看到水面逐渐向上凸起而不流出，这是因为 。

6.如图所示把衣架悬空挂在细绳的中央，细绳两端绕在食指上，并用食指堵住双耳，用铅笔敲打衣架时，能听到清脆的响声，这说明。

7.如图所示，在水中摇动小铃铛，能听到铃声，这说明 。

8.如图所示，将一部手机悬挂在广口瓶内，向这部手机打电话时，看到了荧光屏亮了，同时听到了手机的铃声，若用抽气机把瓶内的空气抽出，在抽气的过程中，听到铃声逐渐减弱直至消失，这说明 ，整个过程中看到手机荧光屏一直亮着，这说明 。

9.如图所示，用高压放电的电火花产生冲击声波，再用椭球型凹面镜使声波经反射后集中到胆结石上，就能使结石粉碎，这里包含的物理知识有（1） ；（2）凹面镜对声波也具有 作用。

10.如图所示，将一只点燃的蜡烛放在喇叭的前方，当喇叭中发出较强的声音时，可以看到烛焰在摇晃，这说明 。

第1题图 第4题图第2题图 第3题图 第5题图 第6题图 第8题图 第7题图11.如图所示，用力敲击鼓面，可使鼓声的 变大，如图所示，唱到“高原”的“高”就唱不下去了，是因为唱歌时的 太高。

（选填“音调”“响度”或“音色”）12.如图所示，用一张硬卡片先后快和慢拨木梳的齿，听到 时，卡片发出的声音音调高.13.如图，用手蘸水后摩擦高脚杯的杯口，听到杯子发出声音，当注入杯中的水量发生变化时候，声音特性中的 （音调、响度、音色）发生了变化，当水量增多时候，声音这个的特性变 。

14.如图所示是长笛发声时的波形图，长笛发声是由 振动产生的，由图像可知，长笛发出的声音属于 （选填“噪声”或“乐音”），人们一听就能判断是长笛发出的声音，是因为不同乐器发出的声音 不同。

15.如图所示，将刻度尺的一端紧压在桌面上，另一端伸出桌面，用相同的力拨动刻度尺使它振动，当增加刻度尺伸出桌面的长度后，听到刻度尺发声的音调 （选填“变高”、“变低”或“不变”）16.如图所示，下列控制噪声的方法中，属于在传播过程中减弱的是 【 】17. 如图所示，当有火车迎面驶来时我们会听到汽笛声比较“尖”，而当火车疾驶过你旁边时，又听到汽笛声突然变“钝”了，这是因为当声源一直移动时，声源运动前方的声波会被“挤压”而变密，在声源后方的声波会被“拉长”而变疏，当声波变密时，引起鼓膜振动频率增大，从而使音调 ，反之鼓膜振动频率变小，从而使音调 ，这就是声波的多普勒效应。

第9题图第10题图第11题图第12题图B.体育馆的顶部用吸音材料制成特殊形状的结构 C.机场地勤人员头戴耳罩进行工作 D.摩托车排气筒安装消声器A.市区禁止鸣笛第14题图第15题图第13题图 第17题图图1 图2 图3 第21题图图 a 图 b 图c18.下列各图中应用到电磁波的是 【 】A.声呐回声定位B. B 超检查身体C.电视机遥控器选台D.超声波测速19.如图（a ）所示为测量水的温度时，温度计的几种放置方法，其中正确的是 ；如图（b ）所示为读数时的几种操作，其中正确的是 ；如图（c ）所示为读数时的三种视线，其中正确的是 。

20.城市的平均气温比周围要高一些，就像一个个“热岛”分布于乡村之中，这种现象称为“热岛效应”，如图所示。

请你说出形成热岛效应的一个原因： 。

为了缓减热岛效应，请你提出一条合理化的建议： 。

21.如图1所示为长用来测体温的“体温计”，其测温范围是 ；体温计在使用前要先往下甩一甩，利用 将水银柱甩回到玻璃泡内；体温计的刻度部分为三棱体，横截面如图2，其正面呈圆孤形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆孤形玻璃的作用相当于______，使我们能看到水银柱放大后的______像。

如图所示的体温计示数为 ℃。

22.如图所示为我国新疆特有的一种利用地面坡度引用地下水灌溉农田的水利设施---坎儿井。

坎儿井主要由三部分组成：第一部分是暗渠即地下的输水道；第二部分是竖井，每隔20-30米有一个通地面的竖井，作为挖掘暗渠的出土口和通风口；第三部分是明渠，在流经田庄处通过明渠引用灌溉。

坎儿井有效地减少了地下水的 ，节约了水资源，保护了环境。

23.如图所示，用注射器吸入一些乙醚，用橡皮塞堵住注射孔。

先向外拉动活塞，针筒中的乙醚液体逐渐消失，再推压活塞，发现注射器内又逐渐出现了液态乙醚，实验中乙醚先后发生了 和 两个物态变化，实验说明 可以使气体液化。

第20题图第22题图第23题图第24题图第25题图第26题图 24.如图所示，用茶壶烧开水时，你会发现，当水烧开时，在壶嘴上方一定高度处出现了一些“白气”，这种“白气”是 态，发生的物态变化是先 ，后 。

25．如图所示是生活在沙漠中的仙人掌，其叶子呈针状的作用是减缓液体的 。

26.如图所示，高温病人利用冰袋降温，应用的原理是 。

27.写出下列实例中发生的物态变化：（1）图1，冬天，形成的冰柱------ ；（2）图2，秋天，在江面上出现的雾------ ；（3）图3，冬天，冰冻的衣服也能晾干----- ；（4）图4，冬天，早晨铁丝网上经常会有针状的“冰丝”------ 。

28.如图所示，在密封的锤形玻璃泡内装有少量褐色的碘颗粒，对玻璃泡微微加热并仔细观察，发现在玻璃泡内逐渐有紫红色的碘蒸气弥漫于其中，发生的物态变化是 ，这一过程要 热，停止加热后，在玻璃泡壁上又出现一些褐色颗粒，发生的物态变化是 ，这一过程要 热。

29.填出图中发生的物态变化。

30.如图所示，一束太阳光通过三棱镜后，在白色的光屏上看到了 七色光，这种现象叫做 ，这说明太阳光是 光（选填“单色”“复色”），如果在白色光屏上贴上一张绿色的纸，则看到的现象是 ，根据实验现象判断，光通过三棱镜折射时， 光的折射能力更强。

如果分别让一束红光和紫光平行于主光轴照射到同一个凸透镜上， 光的焦距更长。

图1 图2 图3 图4第30题图第29题图第28题图夜视仪验钞机 第32题图图1 图2 第33题图第34题图 31.填出下列各图中的能量转化：32.红外线、紫外线在生产、生活中以及军事上都有很重要的应用，试写出下列设备分别应用的是红外线还是紫外线。

（1）夜视仪------ ；（2）验钞机------ ；33.下列两图中，说明月食成因的是 。

34.如图所示，怎样做才能通过三个小孔看见烛光,答： ，用的原理是 。

35.如图所示，高楼大厦的玻璃墙会造成光污染，是因为光照在玻璃幕墙上时发生了 的缘故。

36.如图所示，夜间行车时，由于车内景物的反射光在挡风玻璃上发生了而成像与挡风玻璃前，干扰了司机的视线，因此为了不影响司机观察路况，小轿车前的挡风玻璃都是 （“竖直”或“倾斜”）安装的。

37.如图所示，利用凹面镜可以将奥运火炬点燃，是利用了凹面镜对光具有 的作用。

38.如图所示为在街道拐弯处安装的反光镜，它是一面 （选填“平面”“凹面”“凸面”）镜，可以扩大视野。

39.光的三原色是红、 、蓝；在图中填出a 处的颜色。

40．如图所示，河水看起来比较浅，是因为光由 进入 时发生折射，折太阳能电池板植物的光合作用太阳能热水器 第31题图第35题图第38题图 a 第39题图第37题图第36题图射角 入射角的缘故。

41.如图所示，一束激光射在空水槽中的O 点，然后向水槽内注水，看到水槽底部的光斑将会（ ）A.静止不动 B.向右移动 C.向左移动 D.都有可能42.在图中画出光通过平行玻璃砖的光路图。

43.如图所示为在太阳刚刚从海平面上升起时，看到的变扁的太阳和变方的太阳，这是由于海水的温度和空气的温度相差很大时，海面附近气体疏密分布差异很大，发生光的 而形成的变形的太阳。

44.如图所示，通过放大镜看到邮票正立、放大的 （选填“实”或“虚”）像。

此时，邮票到放大镜的距离为 。

45.如图所示，画出光通过三棱镜的光路图。

46.如图所示为教学中常用的投影仪，平面镜的作用是 ，要使光屏上的像变大，需将镜头 向 （选填“上”或“下”）调，要使像变清晰，需将投影仪 （选填“远离”或“靠近”）屏幕。

47.如图所示，为近视眼的是 ，应佩戴 透镜制作的眼镜。

48.拿两个焦距不同的凸透镜，以焦距较小的凸透镜为目镜，以焦距较大的凸透镜为物镜，通过两个透镜观察稍远的物体，则通过物镜成 、 、 像，其原理与 机相同，通过目镜成 、 、 像。

49.如图所示，用日晷计时的原理是 。

50.如图所示，一名顾客乘自动扶梯一起上楼，则他相对于 是运动的，相对于 是静止的。

51.如图所示，小明认为火车根本没动，是以 为参照物的，小丽认为火车终于开动了，是以 为参照物的。

52.如图所示，游云西行是以 为参照物的，月之东驰是以 为参照物的。

53.如图所示为战斗机进行空中加油的情景，加油机以 为参照物时是运动的，以 为参照物时是静止的。

图 a 图b 第47题图第48题图第49题图第50题图第42题图第41题图 第40题图第45题图第46题图第43题图第44题图 第51题图。
