受电弓分类及简单工作原理
受电弓
触网保持接触状态。
2、升降弓动作要求
升、降弓由传动风缸进行控制，传动风缸由缓冲阀控 制，而缓冲阀由一电磁阀控制。该控制气路可保证： 1) 受电弓无振动而有规律地升起，直至最大工作高 度；
不可少的。TSGI型受电弓最高升弓高度
≥2400mm。
(五) 弓头运行轨迹 弓头在工作高度范围内应该始终处于机车转向 架的回转中心上，这样当机车在弯道运行时，使弓 头相对于轨道中心的偏移量最小，以避免弓头滑 板偏离接触网，造成失流或刮弓的不良后果。因此 要求弓头垂直运动轨迹在工作高度范围内是一直 线。对于单臂受电弓，由于结构因素，规定了允许 偏差值，在设计时已予以考虑了。
弓头部分
滑板框架
羊角
弹簧盒
传动机构
• 传动机构由传动气缸、缓冲阀、连杆绝缘
子、连杆、升弓弹簧和降弓弹簧等组成。 • 传动气缸是受电弓的动力装置，进气 时升弓，排气时降弓。 • 缓冲阀是控制受电弓升、降弓速度的 部件。
传动机构
U形连杆
传动气缸 进气口
转臂
连杆绝缘子
缓冲阀
三、受电弓工作原理
1、升弓原理
降弓。
二、结构组成
TSG3-630／25型受电弓
TSG3型受电弓结构组成动态演示
弓头部分
铰链部分
传动机构
底架
底架部分
横梁
绝缘子
绝缘子
纵梁
铰链机构
支承弓头重量，保证受电弓工作高度
上框架 平衡杆
调整滑板在各运动高度均处于水平
铰链座
推杆
用以调整最大升弓高度和滑板的运动轨迹
受电弓的工作原理
受电弓的工作原理
受电弓是电力机车和城市轨道交通中常用的接触电流设备，它能够从供电系统中获取电能并传递给牵引装置，驱动车辆运行。
以下是受电弓的工作原理：
1. 受电弓的基本构造：受电弓通常由导电材料制成，如铜、铝合金等。
它由支撑结构、弹簧、导电杆和弓头等部分组成。
支撑结构用于连接和固定受电弓于车顶，弹簧可以保持受电弓与供电线之间的压力，导电杆和弓头则用于接触供电线。
2. 弹簧的作用：由于供电线形状和高度可能存在变化，弹簧的作用是使受电弓始终能够与供电线保持良好的接触，确保电流传递的可靠性。
3. 受电弓与供电线的接触：当车辆移动时，受电弓通过导电杆和弓头与供电线接触。
供电线通常被安装在供电系统的悬挂装置上，以便能够支撑受电弓的重量。
4. 电流传递：供电线中通过电流，当受电弓接触到供电线时，电流从供电线经由受电弓传递到车辆的牵引装置。
这样，车辆就可以获得所需的电能用于牵引和运行。
5. 受电弓的调整：受电弓需要根据供电线的高度和形状进行相应的调整，以确保良好的接触。
在车辆行驶过程中，受电弓可能会在弹簧的作用下自动调整高度和角度，以适应变化的供电线。
总之，受电弓通过与供电线的接触，从供电系统中获取电能并将其传递给车辆的牵引装置，实现车辆的运行。
同时，受电弓需要根据供电线的高度和形状进行适当的调整，以确保可靠的电流传递。
受电弓的工作原理
受电弓的工作原理受电弓是电力机车、电力动车组以及有轨电车等电气化铁路牵引车辆上的一种重要设备，它的作用是通过接触网吸收电能，然后将电能传输给车辆的牵引电动机，从而驱动车辆行驶。
受电弓是电气化铁路牵引系统中的重要组成部分，其工作原理的稳定性和可靠性对于铁路运输的安全和高效至关重要。
受电弓的工作原理可以分为以下几个方面来详细介绍：一、受电弓的结构和组成。
受电弓通常由受电弓主体、受电弓支架、受电弓杆、接触板、接触滑板等部件组成。
受电弓主体是受电弓的主要部分，它通过受电弓支架与车体连接，能够在运行时保持与接触网的良好接触。
受电弓杆是受电弓的伸缩部分，能够根据接触网的高度自动调节受电弓的位置。
接触板和接触滑板则是受电弓与接触网之间的电气连接部分，能够确保电能的传输稳定和可靠。
二、受电弓的工作原理。
当电力机车或者电力动车组行驶时，受电弓通过受电弓支架保持与接触网的接触，从而实现与接触网的电气连接。
接触网上的电能通过接触板和接触滑板传输到受电弓内部的牵引变流器中，然后再由牵引变流器转换成适合牵引电动机使用的电能。
牵引电动机接收到电能后，就能够驱动车辆行驶。
在行驶过程中，受电弓能够根据接触网的高度自动调节受电弓的位置，确保与接触网的良好接触，从而保证电能的传输稳定和可靠。
三、受电弓的工作原理特点。
受电弓的工作原理具有以下几个特点：1. 自动调节，受电弓能够根据接触网的高度自动调节受电弓的位置，确保与接触网的良好接触，从而保证电能的传输稳定和可靠。
2. 高效传输，受电弓能够将接触网上的电能高效传输到车辆的牵引电动机中，从而实现高效的牵引动力。
3. 稳定可靠，受电弓的工作原理稳定可靠，能够确保电能的传输稳定和可靠，保证铁路运输的安全和高效。
四、受电弓的维护和保养。
受电弓作为电气化铁路牵引系统中的重要设备，需要定期进行维护和保养，以确保其工作原理的稳定性和可靠性。
维护和保养工作主要包括对受电弓主体的检查、润滑和更换，对受电弓支架的调整和维修，对受电弓杆的清洁和润滑，以及对接触板和接触滑板的检查和更换等。
受电弓工作原理
受电弓工作原理受电弓是电力机车、电力动车组和有轨电车等电气牵引车辆上的重要部件，它的作用是通过接触网吸收电能，将电能传输给车辆的牵引电动机，驱动车辆运行。
受电弓的工作原理是基于接触网和受电弓之间的接触和导电，下面将从接触网、受电弓结构和工作过程等方面详细介绍受电弓的工作原理。
接触网是电气牵引车辆供电系统的重要组成部分，它一般由一根或多根导线组成，悬挂在架空设备上，为电气牵引车辆提供电能。
接触网一般由铜、铝等材料制成，具有良好的导电性能和机械强度。
电气牵引车辆行驶时，受电弓通过接触网吸收电能，将电能传输给车辆的牵引电动机，从而驱动车辆运行。
受电弓的结构一般由受电弓支架、受电弓杆、受电弓头、接触板等部件组成。
受电弓支架一般安装在电气牵引车辆的车顶上，通过受电弓杆与受电弓头相连接，受电弓头上安装有接触板。
当电气牵引车辆行驶时，受电弓通过受电弓支架和受电弓杆与接触网保持接触，接触板与接触网之间形成一定的接触压力，从而实现电能的传输。
受电弓的工作原理是基于接触网和受电弓之间的接触和导电。
当电气牵引车辆行驶时，受电弓通过受电弓支架和受电弓杆与接触网保持接触，接触板与接触网之间形成一定的接触压力，从而实现电能的传输。
接触板与接触网之间的接触面积较大，接触压力较大，能够保证良好的导电性能。
受电弓通过接触网吸收电能，将电能传输给车辆的牵引电动机，从而驱动车辆运行。
受电弓的工作过程一般分为接触、牵引和分离三个阶段。
在接触阶段，受电弓通过受电弓支架和受电弓杆与接触网保持接触，接触板与接触网之间形成一定的接触压力，从而实现电能的传输。
在牵引阶段，受电弓吸收电能，将电能传输给车辆的牵引电动机，驱动车辆运行。
在分离阶段，受电弓通过受电弓支架和受电弓杆与接触网分离，完成电能的传输。
总之，受电弓是电气牵引车辆上的重要部件，它通过与接触网保持接触，吸收电能，将电能传输给车辆的牵引电动机，驱动车辆运行。
受电弓的工作原理是基于接触网和受电弓之间的接触和导电，具有良好的导电性能和机械强度。

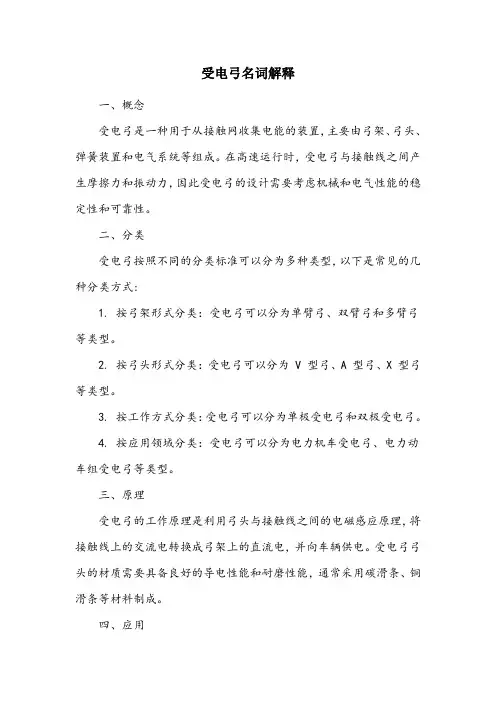

受电弓名词解释
受电弓名词解释
一、概念
受电弓是一种用于从接触网收集电能的装置，主要由弓架、弓头、弹簧装置和电气系统等组成。
在高速运行时，受电弓与接触线之间产生摩擦力和振动力，因此受电弓的设计需要考虑机械和电气性能的稳定性和可靠性。
二、分类
受电弓按照不同的分类标准可以分为多种类型，以下是常见的几种分类方式:
1. 按弓架形式分类：受电弓可以分为单臂弓、双臂弓和多臂弓等类型。
2. 按弓头形式分类：受电弓可以分为 V 型弓、A 型弓、X 型弓等类型。
3. 按工作方式分类：受电弓可以分为单极受电弓和双极受电弓。
4. 按应用领域分类：受电弓可以分为电力机车受电弓、电力动车组受电弓等类型。
三、原理
受电弓的工作原理是利用弓头与接触线之间的电磁感应原理，将接触线上的交流电转换成弓架上的直流电，并向车辆供电。
受电弓弓头的材质需要具备良好的导电性能和耐磨性能，通常采用碳滑条、铜滑条等材料制成。
四、应用
受电弓广泛应用于电力机车、电力动车组、有轨电车等领域。
在电力机车中，受电弓通过收集接触网上的电能，为机车提供动力。
在电力动车组中，受电弓同样起到为车辆提供电能的作用。
受电弓的应用使得电力机车和电力动车组具有高效、环保、节能等优点，成为现代交通运输领域的重要装备。
受电弓原理介绍范文
受电弓原理介绍范文受电弓是用来供给电力给电动车辆的一种设备，它的原理是通过接触电触头与供电装置的导线接触，将电能传输到电动车辆的牵引电动机中，从而提供动力。
受电弓是城市轨道交通系统、电动火车、有轨电车等电动车辆的重要部件，它能够实现电动车辆的无线供电。
受电弓的工作原理可以分为两个步骤：接触和传输。
首先是接触过程。
受电弓通常由导体支杆和触头组成。
导体支杆固定在电动车辆上，触头则与导线接触。
当电动车辆行驶时，触头会自动调整其位置，与导线保持接触，确保电能的传输。
这个过程类似于一个机械手臂的动作，确保了受电弓与导线之间的稳定接触。
接着是传输过程。
通过受电弓与导线的接触，电能会从供电系统的导线传输到电动车辆的牵引电动机中。
导线中通过电力传输的方式可能是直流或交流。
在传输过程中，电能通过受电弓进入电动车辆，驱动车辆运动。
受电弓有着一系列的设计要求，以确保其稳定和可靠的工作。
首先，受电弓需要具备良好的机械稳定性。
抵抗风压和冲击力，确保受电弓在运行时不会脱离或者破损。
其次，受电弓需要具备自动调整功能。
在车辆运行过程中，由于车辆运动或者线路不平整等原因，触头和导线之间的间距可能会发生变化。
因此，受电弓需要能够自动调整，保持与导线的接触。
另外，受电弓的导电性也是一个重要的因素。
为了提供良好的电力传输效率，受电弓需要采用低电阻和高导电性的材料。
最后，受电弓还需要具备一定的耐腐蚀性能。
由于受电弓需要在各种环境中运行，如潮湿的气候或者腐蚀性气体的存在，它需要具备足够的耐腐蚀性，以延长使用寿命。
总之，受电弓通过接触电触头与供电装置的导线接触，将电能传输到电动车辆的牵引电动机中，实现了电动车辆的无线供电。
受电弓的工作原理可以分为接触和传输两个过程，通过机械稳定性、自动调整、导电性和耐腐蚀性等特点，确保了受电弓的稳定和可靠工作。
城市轨道交通车辆受电弓介绍
（二)受电弓的工作原理 1. 电气系统 受电弓的电气系统包括高压电流电路和低压控制电路两大部分。 受电弓是车辆的受流部件。受电弓升起后与接触网接触，从接触网上集取电流，并将电
1-底架2-下臂杆3-上臂杆 4-液压阻尼器 5-拉 杆 6-平衡杆 7-气囊 8-受电弓控制箱
受电弓控制开关
（一）受电弓的控制 受电弓的上升或者下落，可以由司机通过受电弓控制开关“PCS”进行操作。该开关有四个位置来控制
受电弓的四条列车线。司机操纵台上受电弓控制开关PCS如图2-4所示。
升弓前需把两个接地隔离开关均打到“受电弓”位；且未插入车间电源插头。对受电弓的控制采用硬 线控制方式。采用硬线控制时，其升降弓由降双弓、升前弓降后弓、升双弓、升后弓降前弓四位置开关 控制，列车共设置升前弓列车线、降前弓列车线、升后弓列车线、降后弓列车线实现各种升降弓组合控 制。设置压力开关，当受电弓升弓到位或降弓到位时，能输出其状态。每个受电弓的状态显示在司机室 的HMI上，并在司机室上设置指示灯显示整个列车 受电弓状态。
流传送到车辆电气系统。接触网的电流首先由滑板流入受电弓弓头，然后依次经过上框架 、下臂杆后流入底架，最后经连接在受电弓底架上的车顶母线导入车辆电气系统，这是受 电弓的高压电流电路。 受电弓的控制电路的主令电器是司机室的升弓和降弓按钮，控制电路电源经过升/降弓按 钮及一系列控制环节，最终使受电弓电磁阀线圈得电或失电，从而控制受电弓气路的充气 或排气，实现对受电弓的控制。 司机按下升弓按钮，如果所有控制条件均满足，受电弓电磁阀电磁线圈控制电路导通， 将会使电磁阀线圈得电，从而使电磁阀阀口打开，使压缩空气进入受电弓气路部分。降弓 时，按下降弓按钮，将使受电弓电磁阀失电，从而关闭向受电弓气路供气的通路，同时打 开受电弓气囊的排气通路，使得受电弓降弓。
高速铁路受电弓的工作原理
高速铁路受电弓的工作原理高速铁路作为现代交通的重要组成部分，为人们提供了更快、更便捷的出行方式。
而高速铁路列车的正常运行离不开供电系统的支持，其中受电弓作为关键部件之一，起到了将电能传输给列车的重要作用。
本文将介绍高速铁路受电弓的工作原理。
一、受电弓的定义与分类受电弓是安装在高速铁路列车车顶上，并与电网接触的装置，通过与供电线路的接触来获得电能。
根据其构造和工作原理的不同，受电弓可以分为机械式受电弓和气动式受电弓两种类型。
1. 机械式受电弓：机械式受电弓通常由一对可伸缩的碳刷组成，碳刷通过与供电线路的直接接触来获取电能。
当列车行驶过程中，机械式受电弓会根据电网的高度自动调节碳刷的伸缩长度，以保持良好的电接触，从而保证高效的电能传输。
2. 气动式受电弓：气动式受电弓采用了气动技术，通过气动部件来控制受电弓的伸缩。
与机械式受电弓相比，气动式受电弓具有更高的稳定性和可靠性，适用于高速列车等复杂运行条件。
二、高速铁路受电弓的工作原理高速铁路受电弓的工作原理可以概括为以下几个步骤：1. 接触网供电：在高速铁路上，有一组并联的供电线路，称为接触网。
接触网通过变电站从电网中获得电能，并将电能传输到各个供电线路上。
2. 受电弓接触供电线路：当列车驶过供电线路时，受电弓会与供电线路接触，通过碳刷或气动部件与供电线路建立电接触，从而将电能传输给列车。
3. 受电弓调节高度：高速铁路路况复杂，供电线路的高度会有所变化。
为了保持受电弓与供电线路之间的良好接触，受电弓会根据电网高度的变化，通过机械或气动系统自动调节受电弓的高度。
4. 受电弓传输电能：当受电弓与供电线路建立电接触后，电能会通过受电弓传输到列车的电动机或牵引系统中，从而驱动列车正常运行。
三、高速铁路受电弓的特点与优势高速铁路受电弓作为供电系统的重要组成部分，具有以下特点与优势：1. 快速调节能力：高速铁路受电弓能够根据供电线路的高度变化快速调节高度，以确保稳定的电能传输，保证列车正常运行。
受电弓知识点总结
受电弓知识点总结受电弓是电力机车和电力动车组的一种重要的输电装置，是将架空线路上的电能传送到列车上的装置。
在电气化铁路系统中，受电弓起到了非常关键的作用。
它不仅能够实现列车与电力线路之间的电能传输，还能够保证列车在高速行驶过程中和架空电缆之间的正确接触，确保电能的连续供应。
在本篇文章中，我们将系统地介绍受电弓的工作原理、种类、维护和维修等相关知识点。
一、受电弓的工作原理受电弓是一种能够贴合架空线路，连接列车与电力线路并传输电能的机械装置。
它的主要工作原理是通过受电弓的机械结构和控制系统，将列车上的电动机或者牵引变流器与架空电缆之间建立起良好的电气和机械接触，从而实现电能的输送和传输。
受电弓的工作原理可以概括为以下几个关键环节：1. 触网系统：受电弓首先要通过机械方式贴近架空电缆，确保电能的正常传输。
触网系统通常具有弹簧、气动或者液压装置，能够确保受电弓在高速行驶过程中能够稳定地贴合架空电缆。
2. 电气接触：受电弓通过电气接触将列车上的电气设备与架空电缆连接起来，确保电能的传输通畅。
3. 控制系统：受电弓还需要通过控制系统实现对受电弓的升降和调整，保证列车在行驶过程中保持与架空电缆的适当接触。
以上三个环节共同构成了受电弓的基本工作原理，保证了列车在行驶过程中能够稳定地获得电能，并保持与架空电缆的正确接触。
二、受电弓的种类根据不同的工作原理和使用场景，受电弓可以分为不同的种类，下面我们将着重介绍几种常见的受电弓种类。
1. 拉杆式受电弓：拉杆式受电弓是一种利用铰链机构伸缩的受电弓，通常适用于中低速列车。
它的优点是结构简单，维护较为方便，但是对于高速列车来说拉杆式受电弓的伸缩行程受限，不适合高速运行。
2. 弹性梁式受电弓：弹性梁式受电弓是一种通过弹性梁结构伸缩的受电弓，通常适用于中高速列车。
它的优点是能够适应高速列车的运行需要，但是相对于拉杆式受电弓结构更为复杂，维护难度较大。
3. 摇枕式受电弓：摇枕式受电弓是一种通过摇枕装置伸缩的受电弓，其特点是能够实现对受电弓的多方位调整，适用于高速列车。
简述受电弓的工作原理
简述受电弓的工作原理
受电弓是电气化铁路机车车辆上的一种重要设备，其作用是将电网上的电能传输到机车车辆上，为其提供动力。
受电弓的工作原理可以简单地归纳为三个步骤：接触、导流、传输。
首先是接触。
受电弓的主体部分是由一根导电杆组成，它安装在机车车辆的屋顶上，通过一个可伸缩的机构与电线接触。
在机车车辆行驶过程中，导电杆不断地与电线接触，从而建立起机车车辆与电网之间的电气连接。
接下来是导流。
当导电杆与电线接触时，电能通过导电杆进入机车车辆内部的接触网系统。
接触网系统是由一组导电线构成的，它们悬挂在铁路轨道的两侧，与导电杆接触后，电能就可以通过接触网系统进入机车车辆内部。
最后是传输。
一旦电能进入机车车辆内部，它就需要通过转换器和控制器进行处理，最终驱动机车车辆行驶。
转换器主要负责将高压直流电转换为低压直流电，并将电能传输给机车车辆的牵引电机，从而使机车车辆产生牵引力。
控制器则负责监控电能的传输和牵引力的产生，保证机车车辆能够稳定、高效地运行。
受电弓的工作原理虽然看似简单，但其背后涉及到了众多的电学、机械学等知识。
为了保证受电弓的正常工作，需要对其进行定期的检修和维护，以确保其各个部件的良好运行。
同时，还需要对铁路
电气化系统进行严格的管理和监控，保证电能的传输和使用安全可靠。
受电弓-教案2.
三、受电弓工作原理
1、升弓原理
当压缩空气进入传 动风缸时，压缩风 缸弹簧，解除风缸 对下臂的约束，此 时两组升弓弹簧将 使受电弓升起，并 使受电弓弓头与接
触网保持接触状态。
2、升降弓动作要求
升、降弓由传动风缸进行控制，传动风缸由缓冲阀控 制，而缓冲阀由一电磁阀控制。该控制气路可保证： 1) 受电弓无振动而有规律地升起，直至最大工作高 度；
弓头在工作高度范围内应该始终处于机车转向架 的回转中心上。
受电弓分类
• 双臂式
• 单臂式 • 垂直式
• 石津式
一、双臂式
• 双臂式集电弓乃最传统的 集电弓，亦可称“菱”形集 电弓，因其形状为菱形。 但现因保养成本较高，加 上故障时有扯断电车线的 风险，目前部分新出厂的 铁路车辆，已改用单臂式 集电弓；亦有部分铁路车 辆（例如新干线300系列车 ）从原有的双臂式集电弓， 改造为单臂式集电弓
目录
一、概述 二、工作特点
三、TSG3型受电弓
四、受电弓分类
概述
受电弓是电力机车、电动车辆从接触网导 线上受取电流的一种受流装置。 受电弓按其杆臂的结构形式可分为双臂受 电弓和单臂受电弓两种。 电力机车上装有两台受电弓，正常运行时 只升后弓，前弓备用。
工作特点
• 靠滑动接触而受流。要求滑板与接触 导线接触可靠，磨耗小，升、降弓不 产生过分冲击。 • 升弓时滑板离开底架要快，贴近接触 导线要慢，防弹跳。
3．同向压力差
升弓静态接触压力曲线
降弓静态接触压力曲线
(2) 工作高度
工作高度应在距轨面高度5200～6500mm之间。
(3) 最高升弓高度
受电弓最高升弓高度≥2400mm。
(4) 升、降弓时间
受电弓资料
第3章受电弓的控制原理分析3.1 受电弓的结构组成3.1.1 受电弓的简介受流器是列车将外部电源平稳地引入车辆电源系统，为列车的牵引设备和辅助设备提供电能的重要电气设备。
根据线路供电方式的不同，受流器分为集电靴及受电弓两种形式。
集电靴装置应用于第三轨方式供电的线路，而受电弓装置主要应用于以接触网方式供电的线路。
由于接触网方式可以实现长距离供电，受线路变化影响较小，并且能适应列车高速行驶的需要，所以较多的地铁线路采用受电弓装置。
本文也着重介绍受电弓。
受电弓一般分为两种：正弓受电弓和旁弓受电弓。
正弓受电弓从上方取流，旁弓受电弓则从侧面取流。
正弓受电弓又分为两类：单臂弓和双臂弓。
它们的主要区别是活动构架的形式不同。
受电弓是从接触网向整个列车电气系统电以及输送再生制动能量的必要部件。
受电弓在刚性接触网和柔性接触网的线路上均能适用在车辆运行速度范围内，受电弓有良好的动力学性能，能够保证在各种轨道和速度条件下与接触网具有良好的接触状态和接触稳定性。
它设置有机械止挡，可以限制受电弓在无接触网区段上的垂直运动。
受电弓在气路上的特别设计保证了它降弓时有明显的迅速下降和平稳下降两个阶段。
图3-1受电弓位置图如图3-1所示，受电弓一般安装在A车上，也有安装在B车上的。
受电弓安装位置一般都是根据列车整车的设计来确定的。
3.1.2 受电弓的结构组成如图3-2所示，受电弓由以下几部分组成：图3-2 单臂受电弓结构1一底部框架；2一绝缘子；3一下部框架；4一上部框架；5一集电头；6一主张力弹簧；7一驱动气缸1．底部框架。
底部框架由方形管或型钢焊接而成，用于支捧整个框架，并通过轴承与下部撑杆相连。
底部框架上还安装有铜接线排与连接列车主电源电缆。
2．绝缘子。
绝缘子安装在底部框架上，一方面用于支撑底部框架，另一方面可将车体与受电弓隔离。
所以绝缘子要求具有良好的电气绝缘性和机械性能，一般常采用瓷或玻璃纤维聚酯压制而成。
3．下部框架。
受电弓实操实训报告
一、实训背景随着我国铁路运输事业的快速发展，电气化铁路已成为我国铁路运输的主力。
受电弓作为电气化铁路的重要组成部分，其性能直接影响着铁路运输的安全和效率。
为了提高我对受电弓的认识和操作技能，本次实训以受电弓实操为主，通过理论学习和实际操作，深入了解受电弓的结构、工作原理、操作方法、故障排除和维护技巧。
二、实训内容1. 受电弓的结构和工作原理受电弓是电力牵引机车从接触网取得电能的电气设备，安装在机车或动车车顶上。
它主要由滑板、上框架、下臂杆、底架、升弓弹簧、传动气缸、支持绝缘子等部件组成。
受电弓通过滑板与接触线接触，将电能传递给机车。
受电弓的工作原理如下：（1）升弓：压缩空气经电空阀均匀进入传动气缸，气缸活塞压缩气缸内的降弓弹簧，此时升弓弹簧使下臂杆转动，抬起上框架和滑板，受电弓匀速上升，在接近接触线时有一缓慢停滞，然后迅速接触接触线。
（2）受流：负荷电流通过接触线和受电弓滑板接触面的流畅程度，与滑板与接触线间的接触压力、过渡电阻、接触面积有关，取决于受电弓和接触网之间的相互作用。
（3）降弓：传动气缸内压缩空气经受电弓缓冲阀迅速排向大气，在降弓弹簧作用下，克服升弓弹簧的作用力，使受电弓迅速下降，脱离接触网。
2. 受电弓的操作方法（1）升弓操作：在确认接触网电压正常后，按下升弓按钮，观察受电弓是否匀速上升，接触线是否良好。
（2）降弓操作：在确认接触网电压正常后，按下降弓按钮，观察受电弓是否迅速下降，脱离接触网。
3. 受电弓的故障排除和维护技巧（1）故障排除：根据受电弓故障现象，分析故障原因，采取相应的排除措施。
如受电弓滑板磨损严重，需更换滑板；受电弓升弓系统故障，需检查传动气缸、气缸活塞等部件。
（2）维护技巧：定期检查受电弓各部件的磨损情况，及时更换磨损严重的部件；保持受电弓清洁，防止灰尘、油污等杂质进入；定期检查受电弓的接触压力、过渡电阻等参数，确保受电弓性能良好。
三、实训过程1. 理论学习：通过查阅资料、观看视频等方式，了解受电弓的结构、工作原理、操作方法、故障排除和维护技巧。
受电弓工作原理
受电弓工作原理
受电弓是电力机车和电动列车的重要部件，它通过与接触网接触，将接触网上的电能传输到电动车辆上，为车辆的牵引和辅助设备提供电能。
受电弓的工作原理主要包括受电弓的结构和工作过程两个方面。
首先，受电弓的结构主要由受电弓架、受电弓臂、受电弓头、接触板等部件组成。
受电弓架是受电弓的支撑结构，受电弓臂是受电弓的伸缩部分，受电弓头是受电弓与接触网接触的部位，接触板是受电弓头与接触网之间的传导部件。
这些部件通过复杂的机械传动系统和电气控制系统相互配合，实现受电弓的伸缩和接触网的接触，从而完成电能的传输。
其次，受电弓的工作过程可以分为接触、牵引和辅助三个阶段。
在接触阶段，受电弓通过机械传动系统将受电弓头与接触网接触，建立电气连接。
在牵引阶段，电能从接触网传输到电动车辆上，为电动机提供动力，实现车辆的牵引运行。
在辅助阶段，电能还可以为车辆的辅助设备提供供电，如空调、照明等。
受电弓的工作原理是通过受电弓的结构和工作过程相互配合，实现电能的传输和利用。
在实际运行中，受电弓需要具有良好的机械性能和电气性能，能够适应各种复杂的运行环境和工况要求。
同时，受电弓的工作原理也需要与接触网、电动车辆和供电系统相互匹配，确保电能的有效传输和利用。
总的来说，受电弓作为电力机车和电动列车的重要部件，其工作原理涉及到机械传动、电气控制和电能传输等多个方面，需要具有良好的结构和工作性能，确保车辆的安全、稳定和高效运行。
通过不断的技术创新和改进，受电弓的工作原理将得到进一步完善和提升，为铁路运输的发展做出更大的贡献。
受电弓——精选推荐
韶山系列电力机车受电弓一、受电弓的基本知识功能：电力牵引机车从接触网取得电能的电气设备，安装在机车或动车车顶上。
构造：受电弓可分单臂弓和双臂弓两种，均由滑板、上框架、下臂杆（双臂弓用下框架）、底架、升弓弹簧、传动气缸、支持绝缘子等部件组成。
菱形受电弓，也称钻石受电弓，以前非常普遍，后由于维护成本较高以及容易在故障时拉断接触网而逐渐被淘汰，近年来多采用单臂弓（见图）。
动作原理：（1）升弓：压缩空气经电空阀均匀进入传动气缸，气缸活塞压缩气缸内的降弓弹簧，此时升弓弹簧使下臂杆转动，抬起上框架和滑板，受电弓匀速上升，在接近接触线时有一缓慢停滞，然后迅速接触接触线。
（2）降弓：传动气缸内压缩空气经受电弓缓冲阀迅速排向大气，在降弓弹簧作用下，克服升弓弹簧的作用力，使受电弓迅速下降，脱离接触网。
受流质量负荷电流通过接触线和受电弓滑板接触面的流畅程度，它与滑板与接触线间的接触压力、过渡电阻、接触面积有关，取决于受电弓和接触网之间的相互作用。
二、韶山系列电力机车几种常用的受电弓1、TSG1-600/25型受电弓(SS1、SS3）2、TSG1-630/25型受电弓（SS4G）3、TSG3-630/25型受电弓（SS7D、SS8)4、DSA-200型受电弓（SS7C、SS7E)三、韶山系列电力机车受电弓故障及处理1、SS3型电力机车受电弓故障及处理2、SS4G型电力机车受电弓故障及处理3、SS7C型电力机车受电弓故障及处理4、SS7D型电力机车受电弓故障及处理5、SS7E型电力机车受电弓故障及处理6、SS8型电力机车受电弓故障及处理摘要本文先从我国韶山系列电力机车几种常见的受电弓入手，在了解其基本结构和性能的基础上，在对机车在运行过程中遇到的受电弓升降问题进行进一步的分析，以提高对受电弓故障的应急处理能力。
前言韶山型电力机车作为我国自主研制的系列电力机车，已是我国铁路运输的主要牵引动力，具有功率大，控制简单，操作方便，总功率高等优点。
受电弓工作原理
受电弓工作原理
受电弓是电力机车或电动列车的重要部件，它通过接触轨道上的电气设备，将
电能传输给车辆，从而驱动车辆行驶。
受电弓的工作原理是怎样的呢？接下来我们将详细介绍受电弓的工作原理。
首先，受电弓的基本结构包括接触网、受电弓杆、受电弓头、受电弓臂等部件。
接触网是安装在轨道上方的一根导线，它通过供电系统提供电能，受电弓杆则是连接接触网和受电弓头的部件，受电弓头是受电弓的关键部件，它负责与接触网接触，并将电能传输给受电弓臂，最终传输给车辆。
其次，受电弓的工作原理是利用接触网提供的电能，通过受电弓头与接触网的
接触，将电能传输给受电弓臂。
当电力机车或电动列车行驶时，受电弓头与接触网保持接触，电能通过受电弓臂传输到车辆，从而驱动车辆行驶。
在行驶过程中，受电弓头需要保持与接触网的良好接触，以确保电能传输的稳定性和可靠性。
受电弓的工作原理还涉及到一些关键技术，如受电弓的自动调节技术、接触网
的动态调整技术等。
受电弓的自动调节技术能够根据列车的速度和轨道的高低变化，自动调节受电弓头与接触网的接触力，以确保电能传输的稳定性和安全性。
接触网的动态调整技术则能够根据列车的行驶速度和方向，动态调整接触网的高度和位置，以确保受电弓头与接触网的良好接触。
总的来说，受电弓的工作原理是通过接触网提供的电能，通过受电弓头与接触
网的接触，将电能传输给车辆，从而驱动车辆行驶。
受电弓的工作原理涉及到多个关键部件和关键技术，它对电力机车和电动列车的安全性和可靠性有着重要影响。
希望本文能够帮助读者更好地理解受电弓的工作原理。
《受电弓资料》课件
05
CATALOGUE
受电弓的发展趋势与展望
智能化与自动化
智能化控制
受电弓将采用更智能的控制策略，实现自动升降、调节压力等功能，提高列车 运行的稳定性和安全性。
自动化检测
受电弓将配备自动化检测系统，实时监测受电弓的状态和性能，及时发现并处 理异常情况，减少维护成本和时间。
高性能与长寿命
高性能材料
高速铁路
在高速动车组中，受电弓是不可或缺的设备，用 于从接触网获取高电压、大电流的电能。
货运列车
部分货运列车也使用受电弓，以确保列车在运行 过程中获得稳定的电能供应。
02
CATALOGU底架、上框架、下臂杆、绝缘子、传动机构、阻尼器和控制部分组 成。
底架是受电弓的基础，上框架是安装其他零部件的构架，下臂杆是弓头的传动机 构，绝缘子是保证受电弓的绝缘性能，传动机构、阻尼器和控制部分则分别实现 受电弓的升降、稳定和调节功能。
THANKS
感谢观看
受电弓的类型
根据结构
可分为单臂和双臂受电弓。单臂受电 弓只有一个支撑臂，而双臂受电弓则 有两个支撑臂。
根据功能
可分为常接触式和跳跃式受电弓。常 接触式受电弓能够保持与接触网的持 续接触，而跳跃式受电弓则在特定情 况下断开与接触网的接触。
受电弓的应用场景
城市轨道交通
受电弓广泛应用于地铁、轻轨等城市轨道交通车 辆。
受电弓的工作原理
当列车运行时，通过控制部分调节传 动机构，使下臂杆驱动受电弓的弓头 上升或下降，与接触线接触或脱离， 实现列车与接触网的导通或断开。
受电弓通过与接触线的滑动接触，从 接触网上汲取电流，为列车提供动力 和照明等所需的电能。
受电弓的材料与制造工艺
01
高速铁路受电弓的工作原理
高速铁路受电弓的工作原理高速铁路是现代交通运输的重要组成部分，而受电弓则是高速铁路电气化运行的关键设备之一。
本文将详细介绍高速铁路受电弓的工作原理，包括其结构和工作过程。
一、受电弓的结构受电弓是连接高速列车与电气化轨道之间的设备，其主要功能是将供电的电能传递给列车，以供列车运行和提供各种系统设备的用电。
受电弓一般由触网机构和牵引机构两部分组成。
1. 触网机构：触网机构是受电弓的上部组成部分，主要由集电弓头、上、下弓臂、弓柱等构件组成。
集电弓头是受电弓的前端，用于与接触线进行接触并传递电能。
上、下弓臂通过铰接装置连接在一起，可以调节受电弓的接触线高度。
弓柱则是支撑和固定受电弓的结构。
2. 牵引机构：牵引机构是受电弓的下部组成部分，主要由电机、传动装置和控制系统等构件组成。
电机通过传动装置产生牵引力，使受电弓能够顺利连接到接触线上，实现电能的传递。
控制系统则负责控制牵引机构的运行，使受电弓能够根据列车的运行状态进行自动调节和控制。
二、受电弓的工作过程高速铁路受电弓的工作过程主要包括以下几个步骤：接触、传递电能和牵引。
1. 接触：在列车行驶过程中，受电弓的集电弓头与接触线建立接触。
当列车靠近接触线时，集电弓头会先碰触到接触线，然后通过弓臂的调节使受电弓与接触线保持良好的接触状态。
接触线上的电能随即传递到受电弓上。
2. 传递电能：在接触建立后，供电系统会将电能通过接触线传递到受电弓上。
通过受电弓的导电装置，电能会进一步传递到列车的牵引机构上。
牵引机构将电能转化为机械能，驱动列车运行。
3. 牵引：通过受电弓传递的电能，列车的牵引机构可以产生足够的牵引力，以推动列车行驶。
在列车运行过程中，受电弓会始终保持与接触线的良好接触状态，以确保稳定的电能传递。
受电弓的工作原理是依靠牵引机构和接触线之间的物理连接，通过电能的传递实现列车的动力供应。
由于高速铁路列车的运行速度较快，受电弓的工作要求也较高，需要确保在高速行驶中牵引力的稳定和可靠传递。
受电弓分类及简单工作原理
受电弓分类及简单工作原理受电弓是电气化铁路中悬挂在电力机车或电力动车组车顶上，用于与铁路供电系统之间进行接触传输电能的设备。
根据其结构和工作原理的不同，受电弓可以分为承压式受电弓和非承压式受电弓两种主要类型。
承压式受电弓是指通过压力装置将受电弓与供电线之间形成一定的接触压力，以确保稳定的电能传输。
常见的承压式受电弓包括纵向压弓和横向压弓两种。
纵向压弓是通过一对电动离合器和压弓杆组成的系统来控制接触压力。
当受电弓与供电线接触时，通过电动离合器将压弓杆向下推动，从而施加压力。
当接触压力达到设定值时，电动离合器将自动断开，保持压弓杆在压力状态，以保证电能传输的稳定性。
横向压弓是通过一对滚轮系统来控制接触压力。
滚轮位于受电弓底部，通过弹簧和液压系统实现对滚轮的压力调节。
当受电弓与供电线接触时，滚轮受到压力作用，从而形成稳定的接触压力，以实现电能传输。
非承压式受电弓是指受电弓与供电线之间没有形成明显的接触压力，而是通过电阻和弹性来实现电能传输。
常见的非承压式受电弓包括非承压弓杆和反弓两种。
非承压弓杆是通过弹性弓杆结构来实现电能传输。
弓杆的一端连接电动机，另一端与受电弓接触，通过弹性材料的蓄能和释放，以实现电能传输。
反弓是指通过在供电线上安装特殊的导电弓头，将电能传输到车顶上的受电弓。
受电弓底部安装了导电杆，通过导电杆与供电线上的弓头接触，实现电能传输。
受电弓的工作原理可以简单概括为，当电力机车或电力动车组行驶在电气化铁路上时，受电弓与供电线之间形成接触。
通过接触传输电能，驱动电机运转，从而推动车辆前进。
受电弓工作时，受电弓底部的接触片与供电线接触，形成电路闭合。
铁路的供电线路上通有高压交流电，通过受电弓传送到电力机车或电力动车组的电动机中。
电动机接收到电能后，开始转动轮轴，驱动车辆行驶。
受电弓的分类和工作原理对于电气化铁路的正常运行至关重要。
通过合理选择受电弓类型和优化受电弓结构，可以提高电能传输的效率和稳定性，确保电力机车或电力动车组的正常运行和乘客的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单臂受电弓
双臂受电弓
工作特点
• 靠滑动接触而受流。要求滑板与接触导线可靠、磨损小、升降弓不产生
过分的冲击。
• 升弓时滑板离开底架要快，贴近接触线要慢，防弹跳；降弓时脱离导线
时要快，以防拉弧，落在底架时要慢，以防对底架有过分的机械冲击。
• 单臂式受电弓特点：结构简单尺寸小，重量轻，调整容易高速时动态跟
随性以及受流性较好故现在广泛应用于电力机车。
• 双臂式受电弓特点：结构对称，侧向稳定性好，但结构复杂不易于调整。
受电弓的结构
• 单臂受电弓一般由滑板机构、框架、气缸传动机构三部分组成。
滑板机构
• 主要有滑板及机构组成。
• 滑板的主体由铝板压制而成，在一定强度下铝合金的质量最轻，上面有
两盘25mm的接触板，用压板固定。采用碳质接触板可减小摩擦损耗但 导电性能较差。采用粉末冶金接触板可改善导电性能，延长接触板的使 用寿命。滑板的直线长度为1200mm且两端处制成弯角形，以防在接触 网分叉处接触网导线进入滑板底部造成刮弓事件。为使接触板磨耗均匀， 接触网导线与轮轨中心成‘之’字形布置‘
这样可以方便的调整落弓位和最大升ห้องสมุดไป่ตู้高度。
• 平衡杆：其功能是使弓头滑板在整个高度范围内处于水平状态，这是单
臂受电弓特有的部件。
气缸传动机构
• 整个传动机构由缓冲阀、传动气缸、连杆、滑环以及升降弹簧组成 • 缓冲阀：改变阀口大小可改变升降弓时间 • 传动气缸：其中装有两个长度不等的降弓弹簧 • 升弓弹簧：有两个，一段由螺栓固定在底架，另一端经扇形板固定在转
• 滑板是通过支架安装在上部框架上。支架由薄钢板制成。内装有小型化
的圆柱螺旋弹簧，使整个滑板在机车运行时随着接触网导线驰度的变化 而前后上下摆动改善受流状态。
框架
• 整个框架由底架、下臂杆、上框架、推杆和平衡杆组成。
• 底架是由槽钢和球墨铸铁的支架装配而成，并通过三个绝缘子安装在机车顶
部。受电弓的收留部分被都装在底架上。
• 下臂杆的转轴由无缝钢管构成，装在底架上。转轴上焊接这两块扇形板，扇
形板上各装有4个调节螺栓，通过调整螺栓高度可以调整滑板在不停高度时 的静态压力。下臂杆通过中间绞链座与上框架的推杆相连，中间的铰链座为 铸铁件。
• 上框架有32mmx1.5mm的薄壁无缝钢管组焊而成。
• 推杆由34mmx4mm无缝钢管构成，两端分别用正反螺扣与推杆铰链链接，
受电弓的检测
• 受电弓的作用及分类 • 受电弓的结构 • 受电弓的工作原理 • 受电弓的检测
受电弓的作用
• 受电弓是电力机车电动车辆从接触网导线上
受取电流的一种受流装置。
• 受电弓按其杆臂的结构形式可分为双臂受电
弓和双臂受电弓两种。
• 电力机车上装有两台受电弓，正常运行时只
升后弓，前弓备用；动车组则只在具有动力 的车厢顶装有受电弓。
轴上。调整转轴长度，可以改变弹簧张力的大小。
• 连杆机构 ：是滑板在整个运动过程中保持水平状态。
