舞台吊杆控制系统研究与实现

灯杆用于悬挂舞台常规灯具和效果灯具。景杆主要用于悬挂幕布、景等舞台道具，场大量参与演出，在
演出过程中频繁置换表演背景，借助灯光的变幻，
与舞台表演相映成辉，强化了舞台艺术效果，添增了舞台艺术魅力。由于吊杆换景均在场间黑场的间
模块化的软件设计，以适应大小不同、可功能繁杂的要特性为：
控制要求。可缩短整个设计、生产、调试周期，经研制费也相对减少。另外，Ｌ操作维修容易，ＰＣ其控制系统工作稳定可靠，抗干扰性能好。
兼容ＰＩＣ总线２１．规格
通信速率可达９１Ｋｐ２．ｂｓ６
专题探讨ｅｐｏａｉｎｆｓｅｉｌｕｅｔｘｌｒｔｏｏｐｃａｓｂｊｃｓ
性可以保证系统在剧场复杂干扰存在的条件下安
全运行。上位操作软件是采用亚控公司开发的组态王组态软件开发的，软件工作平台为ＷＩＮＤＯＷＳＸＰ。上位机操作界面提供正常情况下的安全功能控制与操作，括单体设备的控制、备状态监视、包设预选择设备、设定运动参数、编组运行、景记忆、场场景序列等。主要操作以屏幕窗口、图形、表格方式结合功能键盘或鼠标。并有适当的手动介入功能，可灵活进行返回、复、跃和连续运动等操作。重跳系统可仿真舞台吊杆的升降状态画面和仿真操作 “ 按钮 ” 时监控吊杆的运行状况。，实当系统显示器画面上的 “ 钮 ” 触发时，Ｌ按被ＰＣ相应寄存器中的

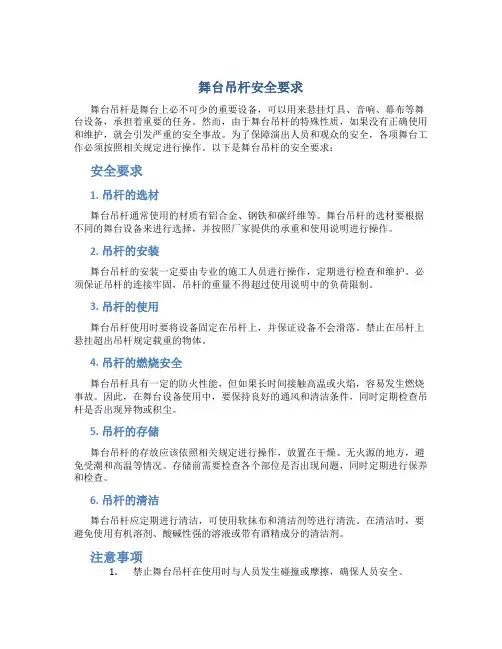

舞台吊杆安全要求

舞台吊杆安全要求舞台吊杆是舞台上必不可少的重要设备，可以用来悬挂灯具、音响、幕布等舞台设备，承担着重要的任务。

然而，由于舞台吊杆的特殊性质，如果没有正确使用和维护，就会引发严重的安全事故。

为了保障演出人员和观众的安全，各项舞台工作必须按照相关规定进行操作。

以下是舞台吊杆的安全要求：安全要求1. 吊杆的选材舞台吊杆通常使用的材质有铝合金、钢铁和碳纤维等。

舞台吊杆的选材要根据不同的舞台设备来进行选择，并按照厂家提供的承重和使用说明进行操作。

2. 吊杆的安装舞台吊杆的安装一定要由专业的施工人员进行操作，定期进行检查和维护。

必须保证吊杆的连接牢固，吊杆的重量不得超过使用说明中的负荷限制。

3. 吊杆的使用舞台吊杆使用时要将设备固定在吊杆上，并保证设备不会滑落。

禁止在吊杆上悬挂超出吊杆规定载重的物体。

4. 吊杆的燃烧安全舞台吊杆具有一定的防火性能，但如果长时间接触高温或火焰，容易发生燃烧事故。

因此，在舞台设备使用中，要保持良好的通风和清洁条件，同时定期检查吊杆是否出现异物或积尘。

5. 吊杆的存储舞台吊杆的存放应该依照相关规定进行操作，放置在干燥、无火源的地方，避免受潮和高温等情况。

存储前需要检查各个部位是否出现问题，同时定期进行保养和检查。

6. 吊杆的清洁舞台吊杆应定期进行清洁，可使用软抹布和清洁剂等进行清洗。

在清洁时，要避免使用有机溶剂、酸碱性强的溶液或带有酒精成分的清洁剂。

注意事项1.禁止舞台吊杆在使用时与人员发生碰撞或摩擦，确保人员安全。

2.在使用吊杆的过程中，要注意使用吊杆的角度和方向，以避免设备掉落或破损。

3.吊杆在存放和使用时，要避免长时间暴露在阳光下，以免影响吊杆的使用寿命。

4.使用舞台吊杆要在场内设置警示标语，提醒观众注意安全。

总结舞台吊杆作为舞台上使用频率较高的设备，其安全使用至关重要。

只有在遵守相关的使用规定、定期进行检查和维护的情况下，才能保障演出人员和观众的安全。

对于使用过久或存在安全隐患的吊杆，必须进行更换或修理。

舞台幕布方案

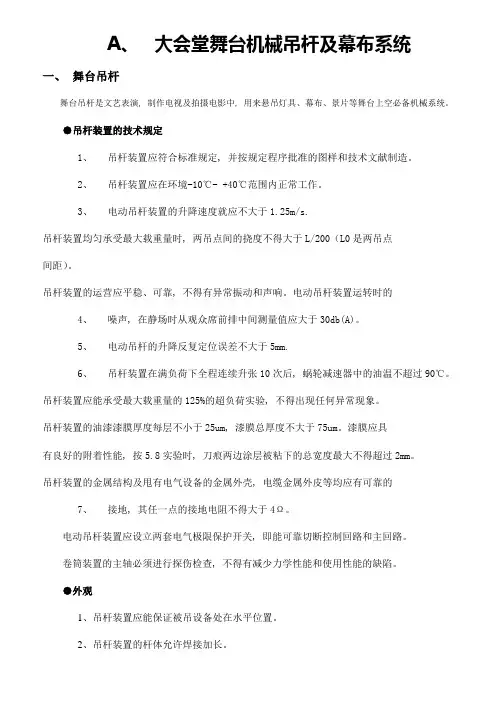

A、大会堂舞台机械吊杆及幕布系统一、舞台吊杆舞台吊杆是文艺表演, 制作电视及拍摄电影中, 用来悬吊灯具、幕布、景片等舞台上空必备机械系统。

●吊杆装置的技术规定1、吊杆装置应符合标准规定, 并按规定程序批准的图样和技术文献制造。

2、吊杆装置应在环境-10℃- +40℃范围内正常工作。

3、电动吊杆装置的升降速度就应不大于1.25m/s.吊杆装置均匀承受最大载重量时, 两吊点间的挠度不得大于L/200（L0是两吊点间距）。

吊杆装置的运营应平稳、可靠, 不得有异常振动和声响。

电动吊杆装置运转时的4、噪声, 在静场时从观众席前排中间测量值应大于30db(A)。

5、电动吊杆的升降反复定位误差不大于5mm.6、吊杆装置在满负荷下全程连续升张10次后, 蜗轮减速器中的油温不超过90℃。

吊杆装置应能承受最大载重量的125%的超负荷实验, 不得出现任何异常现象。

吊杆装置的油漆漆膜厚度每层不小于25um, 漆膜总厚度不大于75um。

漆膜应具有良好的附着性能, 按5.8实验时, 刀痕两边涂层被粘下的总宽度最大不得超过2mm。

吊杆装置的金属结构及甩有电气设备的金属外壳, 电缆金属外皮等均应有可靠的7、接地, 其任一点的接地电阻不得大于4Ω。

电动吊杆装置应设立两套电气极限保护开关, 即能可靠切断控制回路和主回路。

卷筒装置的主轴必须进行探伤检查, 不得有减少力学性能和使用性能的缺陷。

●外观1、吊杆装置应能保证被吊设备处在水平位置。

2、吊杆装置的杆体允许焊接加长。

3、电动吊杆装置应由一个操纵台集中操作。

操作台应设立在安全、视野宽阔且便于与舞台监督联系的位置。

●卷筒装置吊杆装置中应设有排绳装置, 钢丝绳各连接处必须牢固, 且松紧限度相等, 运营时应保证钢丝绳排列整齐。

钢丝绳在卷筒上径向跳动不在于5mm.●减速器1、减速器应运营平稳, 不得有周期性冲击和异常声响。

2、减速器不得有渗漏油现象。

●滑轮1、所有滑轮应采用滚动轴承, 并加注润滑油。

舞台吊杆的作用

舞台灯光舞台吊杆的发展畅想关键词：舞台灯光舞台机械舞台灯光吊杆编写：北京德恩普舞台工程技术有限公司摘要：灯光艺术在舞台领域中具有无与伦比的地位，尤其是随着微电子技术的发展，从追逐的照明、可控性、表现幻觉、抒发情感到现代的艺术空间领域，舞台灯光经历了一次又一次的革新。

在本文中，笔者从引导观众视线、塑造人物形象以及营造时空环境三个方面阐述了舞台灯光的作用，并在此基础上提出了对未来舞台灯光的畅想，供同行参考。

一.引言：随着科技的发展以及人们生活水平的提升，对于艺术的审美也提出了更高的要求。

舞台作为高雅艺术的代表，在陶冶情操、塑造特色方面显示了不可小觑的作用。

近年来，舞台灯光不断寻找新的感觉和新的思维，将现代戏剧的品格融于大众情愫之中，编织了一曲曲具有创新意识的离骚，其魅力展示值表露无遗。

综合舞台灯光的各项特征，其发展前景也被越来越多的业内人士看好。

舞台灯光之所以具有如此价值，其秘密还在于舞台灯光的作用。

二.舞台灯光的作用：1.舞台灯光能够引导观众视线：舞台灯光是媒介的一种，它存在的本来意义是为了照明，但是，这并不是意味着灯光存在的本质就是为了照亮，因为不同的场景对于灯光效果的要求也不尽相同。

舞台灯光的主要目的之一是在剧情发展的过程中，通过光色的强弱来引导观众的注意力，因此，舞台灯光的作用之一可以说是引导观众的视线。

在此过程中，舞台灯光起到了连接视觉元素的作用，它通过色彩的变化，吸引观众注意力，从而将人们的视角锁定在精彩的舞台剧情中，突出演出的重点。

例如，在人物出场时，通常会用到吸引观众视线的效果。

在一片漆黑的幕布中，正当观众们骚动不安地等待时，一束强光的照射，能够将观众瞬间吸引到人物出场的片段。

2.舞台灯光有助于塑造人物形象：在人物形象的塑造中，利用舞台灯光的可控性原理，通过灯光的调节，将人物的立体感塑造得淋漓尽致。

人物是演出中的主体，在不同的环境需求下，可以塑造出其特有的形象特征。

在一般的舞台剧中，剧情有轻重有缓急、有生机也有颓废，黑色在舞台剧中的运用，营造出一种阴暗又令人心生绝望的意向，产生令人恐惧却又欲罢不能的吸引力，又能使人陷入人物情感所带来的悲哀、伤感中去。

舞台调速吊杆同步控制策略研究与应用

电气传动和自动控制
Ｅｅｃｒｉｅ＆ＡｕｏｔｃＣｏｔｌｔｉＤｒｃｖｔｍａｉｎｒｏｌ
《电气自动化｝００年第３２１２卷第６期
舞台调速吊杆同步控制策略研究与应用六
汤子龙郑小芳刘春华（．甘肃工大舞台技术工程有限公司；．兰州理工大学电气工程与信息工程学院，肃兰州７０５；１２甘３００３．河北理工大学机械工程学院，河北唐山０３０）６０９
ＴｎｇＺｉｏｇａｌｎＺｕａｆｎｇＬｉｕｕｈｅｇＸｉｏａ２ｕＣｈｎｈａ
（．ＧｎｕＧｎｄｔｇｅｈｏｇ１ａｓｏｇａＳａｅＴｃｎｌｙ＆ＥｇｎｅｎｏＬＤ２ＤｐｒｅｔｆＥｅｒａｎｆｒａｉｎｉｅｉ，ｏｎｉｒｇＣ．Ｔ；．ｅａｔｎｏｌｔｃｌｄＩｏｍｔｎＥｇｎｒｇｅｉ，ｍｃｉａｎｏｅｎ
ＬｎｈｕＵｉｒｔｏｃｎｌｙＬｎｈｕＧｎｕ７０５，ｈａ３Ｄｐｒｅｔｅｈｎｃｌｎｉｅｎ，ＨｂｉｎｅｉｅｎｌｙａｚｏｎｅｉＴｈｏｇ，ａｚｏａｓ３００Ｃｉ；．ｅａｔｎｍｃａｉｇｎｒｇｅｅＵｉｒｔｏＴｃｏｇ，ｖｓｙｆｅｏｎｍｏｆａｅｅｉｖｓｙｆｈｏ
Ｔｎｓａｅｅ０３０，ｈａａｇｈｎＨｂｉ６０９Ｃｉ）ｎ
Ａｂｓｒｃ：Ｆｏｈａｔｒｓａｅｃｎｒｌｍｅｈｄｏｔｇｐｅｏ，ｔｅｅｉｎｓｎｈｏｏｒｂｅｃｕｅｈｉｔｒａｅｏｌｖｐｅｔａｔｒｔｅｍｓｅ —ｌｖｏｔｏｔｏｆｓａｅｓｅｄｂｏｍｈｒｓａｎｏ —ｙｃｒｎｕｓｐｏｌｍａｓｄｂｙｔｅｄｓｕｂｎｃｆｓａｅｓｅｄｂｏｏｍ．ＴｈｙｃｏｏｕｏｔｏｔｏｓｐｒｐｏｅａｅＵｔｅｅｕｌｓａｕｏｒｌｓｒｃｕｅｗｉｈｆｚｙＰＩｃｎｔｏ，ａｔｒａａｙｉｈｅｅｓｎｈｒｎｓｃｎｒｌｍｅｈｄｉｏｓｄｂｓｄＯｈｑａｔｔｓｃｎｔｏｔｕｔｒｔｕｚＤｏｒｌｆｅｎｌｚｎｇｔａｖｎａｅｎｉａｖｎａｅｆｓｎｈｏｏｓｃｎｒｌｄａｔｇａｄｄｓｄａｔｇｏｙｃｒｎｕｏｔｏｍｅｈｄｓＷｉｅｕａｔｔｓｃｎｒｌｓｎｈｏｏｃｎｔｏｌｒｉｓｇｅｏｉｎｇｔｏ．ｔｑｌｓａｕｏｔｏ，ｙｃｒｎｕｓｏｒｌｅｓｄｅｉｎｄｃｍｂｎｉｈｆｚｏｔｏｎＤｏｔｏ．ＴｈｅｒｓｌｓｏｉｌｔｎｇｓｏｈａｈｑａｔｔｓｃｎｒｌｗｉｈｆｚｙＰＩｃｎｒｌｈｒｄａｔｇｓｕｚｙｃｎｒｌａｄＰ１ｃｎｒ１ｅｕｔｆｓｍｕａｉｈｗｓｔｔｔｅｅｕｌｓａｕｏｔｏｔｕｚＤｏｔｏａｓｍｏｅａｖｎａｅｔｎｎｒｌＰＩｃｎｔｏｎｒｓｎｅｓｅｈａｏｍａＤｏｒｌｉｅｐｏｓｐｅｄ，ｃｎｒｌａｃａｙａｎｉｉｔｒａｎｅｏｔｏｃｕｒｃｎｄａｔｄｓｕｂ－ｃ．Ｋｅｗｏｒ：ｐｅｄｂｏｙｄｓｓｅｏｍｓｎｈｏｏｏｔｏｆｚｙＰＩｃｎｒｌｙｃｒｎｕｓｃｎｒｌｕｚＤｏｔｏ

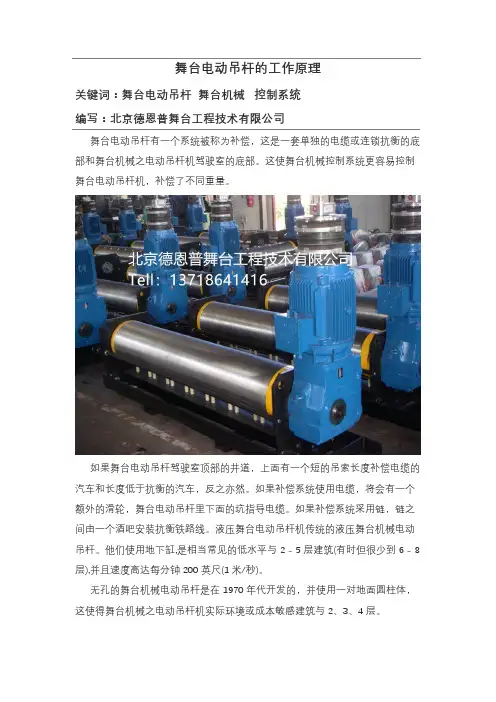

舞台电动吊杆的工作原理

舞台电动吊杆的工作原理关键词：舞台电动吊杆舞台机械控制系统编写：北京德恩普舞台工程技术有限公司舞台电动吊杆有一个系统被称为补偿，这是一套单独的电缆或连锁抗衡的底部和舞台机械之电动吊杆机驾驶室的底部。

这使舞台机械控制系统更容易控制舞台电动吊杆机，补偿了不同重量。

如果舞台电动吊杆驾驶室顶部的井道，上面有一个短的吊索长度补偿电缆的汽车和长度低于抗衡的汽车，反之亦然。

如果补偿系统使用电缆，将会有一个额外的滑轮，舞台电动吊杆里下面的坑指导电缆。

如果补偿系统采用链，链之间由一个酒吧安装抗衡铁路线。

液压舞台电动吊杆机传统的液压舞台机械电动吊杆。

他们使用地下缸,是相当常见的低水平与2 - 5层建筑(有时但很少到6 - 8层),并且速度高达每分钟200英尺(1米/秒)。

无孔的舞台机械电动吊杆是在1970年代开发的，并使用一对地面圆柱体，这使得舞台机械之电动吊杆机实际环境或成本敏感建筑与2、3、4层。

液压舞台电动吊杆使用地面圆筒和一根绳子系统，允许舞台机械之电动吊杆机走得更远比活塞移动。

低机械液压舞台机械之电动吊杆机的复杂性相比，牵引舞台机械之电动吊杆机使他们理想的低增长,低流量装置。

他们不太节能泵与引力的推动汽车和乘客往高处走，这能量散失当汽车靠自身重量下降。

泵在启动时的大电流画也地方建筑的电气系统更高的要求。

还有环境问题应该千斤顶泄漏液体在地上。

现代的低成本、机器房间里牵引舞台电动吊杆机小型化的进步成为可能的牵引电动机。

登山舞台机械电动吊杆、爬舞台机械之电动吊杆机是self-ascending舞台机械电动吊杆有自己的推进，可以通过电动或内燃机。

登山舞台机械电动吊杆用于牵拉桅杆或塔，为了使这些结构的部分,如飞行安全灯具维护。

北京德恩普舞台工程技术有限公司为您服务！。

剧场及舞台演出常用名称术语

剧场及舞台演出常用名称术语吊杆Fly Bar/Pipe Batten源于欧洲镜框舞台剧场。

在镜框舞台中从天顶垂吊下来的水平横杆，主要安装在镜框内侧的舞台上方台塔中，有些剧场根据需要也有少量的安装配置在镜框舞台观众席的上方，依靠钢丝绳、滑轮和提升控制设备使之上下运动。

剧场舞台吊杆的功能分为灯光吊杆和布景吊杆两类。

灯光专用吊杆的上方设有供电电缆，吊杆上设有接线端子以及灯具电源插座，荷重能力与吊杆的长度和吊挂灯具数量有关，有些国家的剧场每道的吊杆荷重设计在几百公斤乃至上千公斤。

吊杆的荷重设计应该充分考虑演出的安全，并具备相应的保险系数。

吊杆的升降方式分为手动操作和电动控制液压等几种。

手动吊杆在使用时需要根据吊杆的负重量配置与其相当重量的平衡铁砣，才能轻松上下；使用完毕在舞台吊挂装置拆除的同时，则必须卸掉与其重量相当的平衡铁砣以确保安全。

电动吊杆、液压吊杆等，利用机械传动的作用，免除了拆卸式配重平衡的装置。

它们与手动吊杆在演出中各具特点，至今，许多新建剧场中的吊杆还以手动、电动、液压吊杆并用。

另外，在电视演播厅中也常安装横例式吊杆，其中以灯光吊杆为主，故配制数最大，而美术用吊杆则数量较少。

吊杆绳索Purchase Line手动吊杆升降装置操纵时通过人力向下拉动的滑轮两侧的两根绳索。

其中一侧绳索向下拉动时吊杆上升；另一侧绳索向下拉动时吊杆动作相反。

平衡砣为了平衡舞台吊挂物重量的铁砣。

使用时随着吊挂物重量的增减，添加或减少其配重的数量，以保证安全。

大幕观众席与舞台之间起分割作用的幕，位于镜框舞台台口的内侧，镜框舞台与假台口之间。

大幕有多种开闭形式，例如：对开式、升降式、单侧开闭式等。

对其操场作控制也分为手动和电动两种方式。

幕布有单色丝绒幕，也有装饰画式的织物大幕。

日本的镜框舞台剧场的大幕多以升降方式开闭，大幕以精美编织挂毯画作为装饰。

有些剧场的大幕还有对开和升降两种开闭方式可以选择。

二道幕位置在舞台大幕之后，与第二道边沿幕相近的一道幕，通常是以3倍打摺制成的对开幕，也有采用单开和提升形式的、有的舞台三道幕用的是纱幕。

舞台灯光吊杆设计方案

舞台灯光吊杆设计方案1. 设计概述：本方案旨在为舞台灯光提供一个可靠和安全的悬挂系统。

设计考虑了灯光设备的重量和数量，以及操作和维护的便利性。

采用高质量的材料和先进的技术，保证了系统的稳定性和耐用性。

2. 结构设计：（1）吊杆选择：选择高强度、耐腐蚀性好的铝合金材料制作吊杆。

通过使用轻便而坚固的材料，可以减少吊杆自身的重量，并确保其承载能力。

（2）吊杆长度：根据舞台尺寸和灯光布局需求确定吊杆的长度。

吊杆长度应能满足灯光设备的悬挂要求，并保证安装和调整的便利性。

（3）吊杆连接：使用可靠而易操作的连接件将吊杆连接在舞台结构上。

采用可调节的连接方式，以便根据实际需求进行高度调整和灯具的布置。

3. 吊杆安装与调整：（1）安装方式：将吊杆固定在舞台顶部的梁或支架上。

确保吊杆牢固安装，以防止出现晃动或断裂的情况。

（2）高度调整：使用可调节的连接件和托架，轻松调整吊杆的高度。

提供易于使用的工具和机构，以保证灯具高度的准确调整。

（3）灯光布局：根据设计要求和灯光需求，合理布置吊杆上的灯具。

考虑灯光的亮度和角度，以达到最佳的舞台效果。

4. 系统安全与维护：（1）安全设计：确保吊杆和连接件具有足够的强度和稳定性，以防止意外情况的发生。

定期检查吊杆连接的紧固件和托架的稳定性，及时修复或更换损坏的部件。

（2）维护保养：建立定期检查和维护计划，定时清洁吊杆和灯具，并检查灯光设备的工作状态。

及时更换老化或破损的部件，确保系统的可靠性和安全性。

通过以上设计方案的实施，舞台灯光的吊杆系统能够提供稳定、安全、易操作的悬挂系统，帮助实现精彩的舞台灯光效果。

剧场舞台吊杆系统设计技术说明

剧场舞台吊杆系统设计技术说明剧场舞台吊杆系统设计技术说明 1 引用标准 1.1 舞台机械设备的设计、采购、制造、安装、调试和验收应满足下列标准、规范的要求：1）GB 17-1988 钢结构设计规范2）GB 3811-1983 起重机设计规范3）GB 5226.2-2002 机械安全机械电气设备第32部分：起重机械技术条件4）GB 5905-1986 起重机试验规范和程序5）GB 6067-1985 起重机械安全规程6）GB 12602-1990 起重机械超载保护装置安全技术规范7）GB 50052-1995 供配电系统设计规范8）GB 50054-1995 低压配电设计规范9）GB 50055-1993 通用用电设备配电设计规范10）GB 50062-1992 电力装置的继电保护和自动装置设计规范11）GB 50150-1991 电气装置安装工程电气设备交接试验标准12）GB 50160-1992 接地装置施工及验收规范13）GB 50168-1992 电缆线路施工及验收规范14）GB 50168-1992 电气装置安装工程电缆线路施工及验收规范15）GB 50169-1992 电气装置安装工程接地装置施工及验收规范16）GB 50170-1992 电气装置安装工程旋转电机施工及验收规范17）GB 50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范18）GB 50217-1994 电力工程电缆设计规范19）GB 50254-1996 电气装置安装工程低压电器施工及验收规范20）GB 50255-1996 电气装置安装工程电力变流设备施工及验收规范21）GB 50256-1996 电气装置安装工程起重机电气装置施工及验收规范22）JGJ 57-2000 剧场建筑设计规范23）WH/T28-2007 舞台机械台上设备安全24）WH/T27-2007 舞台机械验收检测程序25）其他机械、电气设备和控制设备的相关中国国家标准和行业标准 2 剧场台上设备规格 2.1 台口外单点吊机2.1.1 设备概况 2.1.1.1 单点吊机设置于台口外乐池上空的固定位置上，通过固定安装的转向滑轮来确定吊点位置。

舞台吊杆自动控制系统

舞台吊杆自动控制系统操作手册一．操作手册1. 系统进入1.1 打开电源钥匙开关，手自动旋钮选择到自动位置，操作台上的电源指示灯亮，触摸屏上电，此时系统会出现如图所示的登录界面。

1.2 点击“登录”按钮，将进入操作界面，如下图，封页上有两个大类，七个小项，点击后可进入相应的操作页面。

以下分别介绍。

二．控制选择2.1 控制选择项，本自动系统分为三种控制方式：半自动控制方式，自动定位控制方式，场景控制方式，当使用时，可以任意选择一种控制方式。

(注：如果需要使用其他控制方式，请在当前操作模式下点停止按钮)2.2 摇杆控制方式：点击，如下图半自动摇杆操作的流程是：1.点击右上角的绿色启动按钮，在按钮右方出现半自动状态字样，表示系统在半自动运行状态。

2.点击所需操作杆号按钮，在显示区显示相应的杆号，选定需要用的变频器号码，往上拨动摇杆，吊杆上升。

往下拨动摇杆，吊杆下降。

点击按钮，如下图：自动操作的流程是：1.点击右上角的绿色启动按钮，在按钮下方出现自动状态字样，表示系统在自动运行状态。

2.定位吊杆：在定位输入框中，输入吊杆要定位的高度，点击杆号按钮，在显示区显示杆号，再选定需要动作的变频器，向上拨动摇杆（摇杆向上是启动，摇杆向下是停止），吊杆到达定位的高度后将自动停止。

3.定位中途的停止：如果在定位过程中，想立刻停止吊杆运行，往下拨动摇杆，吊杆将停止运行。

1.集中控制操作的流程是：1.1编辑场景点击编辑场景按钮，将会出现场景编辑页面，在杆号一栏输入吊杆号，然后在高度一栏输入该吊杆的设定高度，如果不满8道吊杆，剩余杆号输入0，高度设定也输入0，输入完毕以后点击存场景，如果该场景原来有数据保存将会被覆盖掉。

1.2运行场景1.点击右上角的绿色启动按钮，在按钮下方出现集中控制字样，表示系统在集中控制状态。

2.调用场景：点击.，在右上角显示当前选中场景，3启动运行场景：调用场景完成后，往上摇动摇杆大概一秒钟时间（防止误操作），吊杆将会根据设定的高度自动运行，在到达设定高度后，将自动停止。

舞台吊杆的稳定性方案的确定

一
Ｖ＝ｎ ×丌×Ｄ（１６）ｌ／ＩＤ —— 滚筒直径
Ｉ—— 减速器传动比。
（）启动载荷为２、
Ｎ＝ｍａ＋Ｇ＝ｍｇ（／）Ｇ × ｖｔ＋
致。
２吊杆钢丝变形解决方案
在吊杆发生变形的过程中，主要要求钢丝伸长
ＡＬ＝ＡＸ
Ｌ —— 钢丝的实际长度Ｅ —— 钢丝的弹性模量Ａ—— 钢丝的截面积
２２方案的选择．
２２１使用倾斜面的滚筒．．
式中： —— 弹簧的变形长度。 △Ｘ △Ｌ —— 钢丝绳的变形量。通过ＦＫＡＸ推导出弹簧的弹性系数Ｋ。该 —
是对钢丝的变形引起的吊杆的变形，尚无相应的论
丝绳的伸长量吊杆的微变形，在理论研究和工程界已经有解决方案，由于控制方法复杂，但对实际变形的有效控制较为困难。本课题主要对钢丝伸长量进行分析研究并提出解决方案。
王帆，高文元
（兰州石化职业技术学院土木工程系，甘肃兰州７０５）３００
摘
要：台吊杆是舞台机械的重要组成部分。舞台在演出时，果布景歪斜或悬挂物起皱，出舞如演
效果会受到很大的影响。这主要是吊杆的变形引起的。对于吊杆变形的原因分析，往只注意滑往
科技纵横２０年第２期第３０３２卷［］罗坚、２人机工程在工业中的应用机电工程技术２００４年第３３卷第３期［］胡清亮、３欧洲的舞台技术艺术科技２００３年第１期

舞台吊杆操作规范

舞台吊杆的安全使用和维护关键词：舞台吊杆舞台机械舞台工程编写：北京德恩普舞台工程技术有限公司舞台吊杆是现代剧场不可缺少的设备，是舞台上不可缺少的机械设备之一。

一台晚会的圆满完成离不开好的灯光效果和舞美设计，灯光和舞美设计又离不开舞台吊杆操作，舞台吊杆的正常使用又离不开正确的操作和日常维护与保养。

随着科技的发展，舞台吊杆也在不断的更新换代，需加强学习，跟上时代的步伐。

在演出时安全操作正确使用，发挥其作用。

舞台吊杆是现代剧场不可缺少的设备，它主要用于悬挂布景、道具、灯光、幕布等设备，从而大大地减轻了工作人员的劳动强度，提高工作效率，增强了演出效果。

北京德恩普舞台工程技术有限公司是一家致力于影剧院、礼堂、俱乐部、演播厅、多功能厅及体育馆等场所研发和生产专用舞台机械、舞台灯光、舞台音响和视频设备的厂家，公司主营产品包含舞台幕布、台上舞台机械、台下舞台机械、控制系统及灯光音响设备。

对舞台机械的专注与热情，我们不断增强技术先导的核心优势，积极开拓新舞台机械的技术手段和应用形式，以国际化的视野结合全球优秀的战略合作伙伴，致力成为舞台机械行业领先的解决方案的供应商。

要想正确使用、维护与保养，首先要了解吊杆的种类及原理。

吊杆的种类有手动单式吊杆、手动复式吊杆、电动吊杆。

一. 手动单式吊杆(一)原理手动单式吊杆是利用钢丝绳连接平衡、块架和吊杆并使其平衡，当外力作用于棕绳时。

吊杆可上、下运动。

(二)组成手动单式吊杆的组成由杆体（无缝或有缝钢管、角铁等材料制作）、钢丝绳、紧固件及附件、吊点定滑轮组、平衡块架、棕绳、轮架、固绳装置、缓冲装置、升降轨道（用钢丝绳、三角铁、工字钢）等组成。

(三)注意事项1.使用单式吊杆时，必需指定专人操作或在专业人员的指导下进行操作。

2.在使用吊杆之前，需调整平衡块的数量，使之平衡。

这样操作才能轻松自如，安全可靠。

3.在拉吊杆棕绳之前，必需先松开固绳器，然后两手交替拉动。

4.需经常检查钢丝绳和吊杆是否有松动现象，严禁不经检查就使用吊杆。

舞台吊杆的安全使用和维护

（一）组成
弱点控制台，智能控制单元，人机界面单元，传感器单元。
（二）特点１．操作方便，使用简单，采用传统控制台和计算机相结合方式度智能化有效消除机械装置带来的定位误差。３．灵活的配置方式，可任意增减吊杆路数。４．可靠的传感技术，可靠的ＰＬＣ控制技术，确保系统的安全。吊杆使用频率比较高，很容易导致损坏。如果，我们维护或者保养不到位很容易
、
手动单式吊杆
（一）原理手动单式吊杆是利用钢丝绳连接平衡块架和吊杆并使其平衡，当外力作用于棕绳时。吊杆可上、下运动。（二）组成手动单式吊杆的组成由杆体（无缝或有缝钢管、角铁等材料制作）。钢丝绳、紧固件及附件。吊点定滑轮组，平衡块架、棕绳、轮架、固绳装置、缓冲装置、升降轨道（用钢丝绳、三角铁、工字钢）等组成。
四、数字吊杆控制系统舞台吊杆计算机控制系统利用可靠的工业控制技术，分别在不同地点的多个节点联系在一起，通过一个控制主机作为中央控制器进行统一的监控和管理，集中式控制系统。整个系统采用模块化结构，操作简单、运行可靠，是吊杆的最新技术发展水平。
（三）注意事项１．使用单式吊杆时，必需指定专人操作或在专业人员的指导下进行操作。２．在使用吊杆之前，需调整平衡块的数量，使之平衡。这样操作才能轻松自如、安
全。
３．在拉吊杆棕绳之前，必需先松开固绳器，然后两手交替拉动。４．需经常检查钢丝绳和吊杆是否有松动现象，严禁不经检查就使用吊杆。５．在拆景或吊物时，要先拆下吊杆上的平衡块（部分），然后放下吊杆，同时将棕绳固紧后再进行工作，严防轻重悬数过大，上下滑行过快，因猛力冲击而损坏部件，造成意外事故。二、手动复式吊杆

舞台吊杆安全管理制度

一、目的为确保舞台吊杆安全使用，预防事故发生，保障演出顺利进行，特制定本制度。

二、适用范围本制度适用于所有使用舞台吊杆的演出、排练、安装、拆卸及维护保养等工作。

三、组织机构1. 舞台吊杆安全管理小组：负责制定、修订、实施和监督本制度。

2. 舞台吊杆安全员：负责现场监督、检查、指导及处理舞台吊杆相关安全事宜。

3. 使用单位：负责组织、实施和监督本制度在单位内部的执行。

四、安全管理制度1. 舞台吊杆的选用、安装、拆卸及维护保养应严格按照国家相关标准和规范进行。

2. 舞台吊杆及其配套设施的选用、安装、拆卸及维护保养应由具备相应资质的专业人员进行。

3. 舞台吊杆及其配套设施在安装、拆卸前，应进行全面检查，确保其安全可靠。

4. 舞台吊杆在使用过程中，应确保吊杆、钢丝绳、滑轮等部件完好无损，无裂纹、变形等现象。

5. 舞台吊杆使用过程中，应遵循以下原则：（1）严禁超负荷使用吊杆；（2）严禁吊杆在倾斜状态下工作；（3）严禁吊杆与地面接触；（4）严禁在吊杆上悬挂重物；（5）严禁在吊杆附近进行敲打、撞击等作业。

6. 舞台吊杆使用过程中，应定期进行安全检查，检查内容包括：（1）吊杆、钢丝绳、滑轮等部件是否完好无损；（2）吊杆固定装置是否牢固；（3）吊杆及其配套设施是否符合安全要求。

7. 舞台吊杆的维护保养应定期进行，保养内容包括：（1）检查吊杆、钢丝绳、滑轮等部件的磨损情况；（2）清洁吊杆、钢丝绳、滑轮等部件；（3）涂抹润滑油，降低摩擦系数；（4）紧固吊杆固定装置。

8. 舞台吊杆使用单位应建立健全安全操作规程，对工作人员进行安全教育培训，提高安全意识。

五、奖惩措施1. 对严格执行本制度，确保舞台吊杆安全使用的单位和个人给予表彰和奖励。

2. 对违反本制度，造成事故的单位和个人，依法依规追究责任。

六、附则1. 本制度由舞台吊杆安全管理小组负责解释。

2. 本制度自发布之日起施行。

舞台吊杆设计顺序及安装步骤

舞台吊杆设计顺序及安装步骤关键词：舞台吊杆舞台机械对开大幕编写：北京德恩普舞台工程技术有限公司设计顺序及安装步骤一般为以下步骤：4.对开二道幕（三道幕）：对开二道幕作为舞台第一表演区和第二表演区的分割幕布，可以根据3:2将第一演区和第二演区分割，如：舞台进深12米以内，可以考虑设计2道对开幕，第二道幕可以设计在7-8米的位置；若舞台进深超过12米，可以考虑设计二道幕、三道幕，一般可以按照3:2:1或者2:2:1等设计，划分方法可以根据舞台表演内容和布景要求，分割比例满足美观和使用要求即可；如：舞台进深22米，可以考虑将第二道幕设计在9米位置，第三道幕设计在18米位置，18-22米的位置作为布景区域；5.边沿幕：边沿幕设计在对开幕之间，细化舞台比例，避免侧台穿帮，一般原则为两道边沿幕之间距离为2-3米；如舞台进深22米，0-9米位置设计二道幕，在0-9米之间可以0-3米设计一道边沿幕，3-6米位置设计一道边沿幕，6-9米设计一道边沿幕（或用对开大幕代替也可以，对开大幕收回来可以视为一道边沿幕）；二道幕和三道幕之间也是按照以上方法设计；6.天幕吊杆：天幕为舞台最后一道幕布，一般设计在舞台最后，也可与舞台后墙保留一定空间作为走场使用；电影幕吊杆：电影幕吊杆，一般设计在大幕以后，第一道边沿幕以前的位置，从距离上看不会超过舞台台口线3米；7.灯具吊杆：灯具吊杆分为顶光吊杆、逆光吊杆、天幕灯吊杆；8.顶光吊杆：第一道顶光吊杆设计在大幕后侧，与大幕间距不低于300mm；第二道顶光吊杆设计在第一道边沿幕后侧，间距同样不低于300mm，第二道……以此类推；基本满足每两道顶光灯杆之间按照最大3米距离均匀分布；9.逆光吊杆：第一道逆光吊杆，设计在第一道边沿幕前，与幕布间距不低于300mm；第二道逆光设计在第二道边沿幕前，与幕布间距不低于300mm；第三道……以此类推；基本满足每两道逆光灯杆之间按照最大3米距离均匀分布；10.天幕灯吊杆：设计在距离天幕1.5-3米的位置，为了保证天幕灯具能完全均匀投射天幕，天幕灯杆的位置距离天幕不能过近；11.效果灯墙：可以在天幕灯杆后区，天幕前，设计效果灯墙；12.背景吊杆：剧场的演出功能，背景吊杆的数量和设计位置，起很大作用，一般天幕灯杆后侧集中设计多道背景吊杆，每两道吊杆之间距离最小200mm；同时在顶光、逆光之间，或者有空间的位置，都可以穿插设计背景吊杆；背景吊杆分布在整个舞台上空的各个位置；13.侧光吊龙（或灯杆）：设计在舞台侧台，可采用吊龙方式或灯杆方式；90度投射舞台中心；14.柱光：设计在台口两侧，45度投射舞台中心；15.舞台外侧：主要有面光、耳光，一般面光与台口成45度投射角，耳光也是。

舞台吊杆及钢丝绳选用

舞台吊杆及钢丝绳选用关键词：舞台吊杆舞台机械舞台设计编写：北京德恩普舞台工程技术有限公司舞台机械的科学合理设计给各类会议与演出增添了色彩，特别是一些重要演出，在条件允许的情况下，尽可能的采用全自动模式控制整个会场，从而节约人力、物力。

当然，舞台吊杆钢丝绳的科学选择涉及到人身安全方面，也是最为重要的一项。

舞台上不可缺少的置景提升设备：舞台吊杆1.布局：中国舞台研究所推荐的台深为16~18米，配置25~35道舞台吊杆（其中有6~8道舞台灯光吊杆）就能满足演出的基本要求。

舞台吊杆间距取30厘米（随着吊杆结构的轻化，这个间距还可减少），吊杆采用单式还是复式，要根据舞台的高度、侧台的尺寸而定。

目前多数剧院由于侧台及舞台高度的限制，多采用复式吊杆或单、复式混合排列。

2.负荷：现行的建筑设计资料推荐，舞台吊杆最大负荷取300~400公斤。

对中小型剧院来说大了一些。

因为复式吊杆的平衡重是吊杆实际负荷的两倍。

负荷偏大使结构、重量增大，造价也高。

因此，根据我们的调查，已把负荷减到150~200公斤，不会影响使用效果。

这样每道吊杆平均减去平衡重约200公斤，若以30道吊杆计，则可减重6吨左右。

我们现在为一些剧院设计吊杆时，平衡重取400公斤和600公斤两个系列。

3.吊点：舞台吊杆按台口宽度设定吊点数量，吊点距离4~5m。

台口宽度若为14米，设置为4吊点，吊点间距4.3m。

这时在吊点跨距间产生阴变形，根据推荐的挠度式为：实践表明，吊杆产生的挠度大小不仅和跨距L有关，而且和杆体的截面形状、刚度有关。

另外也与吊点上的螺旋扣的调节有很大的关系。

往往因几个吊点螺旋扣调整不均匀，或使用一段时间后钢丝绳变形等影响，使吊点不均匀受力，引起大的挠度变形。

4.驱动：从发展趋势看，舞台吊杆的上下运行，电动将逐渐代替手动。

但对集镇、工矿区的中小剧院，采用平衡重式的单、复式吊杆较为实用。

只要吊杆结构合理，质量良好，安装规矩，手动还是方便可靠的。

舞台电动吊杆的保养与维护方法

舞台电动吊杆的保养与维护方法关键词：舞台机械舞台电动吊杆保养与维护编写：北京德恩普舞台工程技术有限公司舞台机械包括所有舞台上所用的一些机械，如舞台幕布、舞台灯光，舞台电动吊杆等。

每一个舞台机械在舞台上都有着重要的作用，今天小编给大家分享一下舞台灯光吊杆的保养与维护的方法。

舞台电动吊杆是用于布置各种背景和幕布的一些横杆，贯穿整个舞台上的上方，所以它的重要性我们可想而知。

我们平时也需要对其做好保养和维护，如何来操作，下面小编给大有一一道来。

1.舞台电动吊杆的减速箱、变速箱、外啮合齿轮等各部分的润滑以及液压油，均按润滑表中的要求进行添加。

2.各机构的制动器应经常进行检查和调整制动瓦和制动轮的间隙，保证灵活可靠。

在摩擦面上，不应有污物存在，遇有污物必须用汽油或稀料洗掉。

3.经常检查舞台电动吊杆各部的连接情况，如有松动应予拧紧。

机体连接螺栓应在机体受压时检查松紧度，所有连接销轴都必须有开口销，并需张开充分。

4.要注意检查各部钢丝绳有无断丝和松股现象。

如超过有关规定必须立即换新，钢丝绳的维护保养应严格按GB5144-85规定。

5.安装、拆卸和调整回转机构时，要注意保证回转机构减速器的中心线与齿轮中心线平行，其啮合面不小于70%，啮合间隙要适合。

6.经常检查各机构运转是否正常，有无噪音，如发现故障，必须及时排除。

7.遇到舞台电动吊杆传动电动机有过热现象要及时停车，排除故障后再继续运行，电机轴承润滑要良好。

8.经常检查所有的电线、电缆有无损伤。

要及时的包扎和更换以损伤的部分。

9.检查各控制箱、配电箱等经常保持清洁，及时清扫电器设备上的灰尘。

10.舞台电动吊杆各部分电刷，其接触面要保持清洁，调整电刷压力，使其接触面积不小于50%。

11.检查舞台电动吊杆各安全装置的行程开关的触点开闭必须可靠，触点弧坑应及时磨光。

以上就是舞台灯光吊杆的保养方法，只有我们平时做好保养和维护，才能延长舞台灯光吊杆的使用寿命。
