篮球场地画法(旧式)

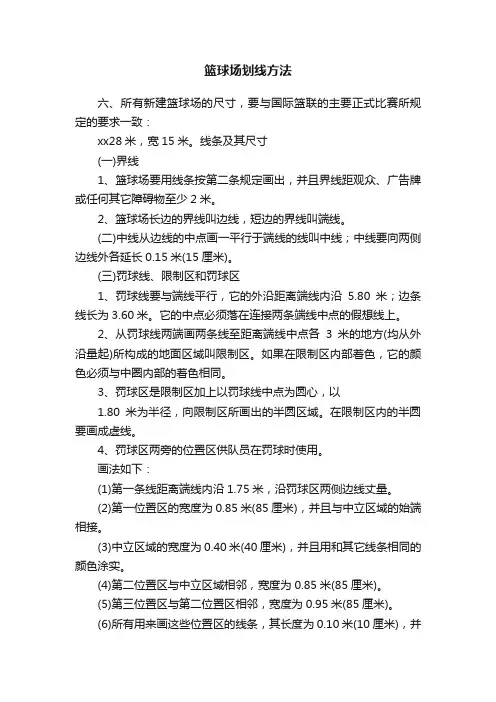

篮球场划线方法
篮球场划线方法六、所有新建篮球场的尺寸，要与国际篮联的主要正式比赛所规定的要求一致：xx28米，宽15米。
线条及其尺寸(一)界线1、篮球场要用线条按第二条规定画出，并且界线距观众、广告牌或任何其它障碍物至少2米。
2、篮球场长边的界线叫边线，短边的界线叫端线。
(二)中线从边线的中点画一平行于端线的线叫中线；中线要向两侧边线外各延长0.15米(15厘米)。
(三)罚球线、限制区和罚球区1、罚球线要与端线平行，它的外沿距离端线内沿5.80米；边条线长为3.60米。
它的中点必须落在连接两条端线中点的假想线上。
2、从罚球线两端画两条线至距离端线中点各3米的地方(均从外沿量起)所构成的地面区域叫限制区。
如果在限制区内部着色，它的颜色必须与中圈内部的着色相同。
3、罚球区是限制区加上以罚球线中点为圆心，以1.80米为半径，向限制区所画出的半圆区域。
在限制区内的半圆要画成虚线。
4、罚球区两旁的位置区供队员在罚球时使用。
画法如下：(1)第一条线距离端线内沿1.75米，沿罚球区两侧边线丈量。
(2)第一位置区的宽度为0.85米(85厘米)，并且与中立区域的始端相接。
(3)中立区域的宽度为0.40米(40厘米)，并且用和其它线条相同的颜色涂实。
(4)第二位置区与中立区域相邻，宽度为0.85米(85厘米)。
(5)第三位置区与第二位置区相邻，宽度为0.95米(85厘米)。
(6)所有用来画这些位置区的线条，其长度为0.10米(10厘米)，并垂直于罚球区边线的外侧。
(四)中圈要画在球场的中央，半径为1.80米，从圆周的外沿丈量。
如果在中圈内部着色，它的颜色必须与限制区内部的着色相同。
(五)3分投篮区某队的3分投篮区是指除对方球篮附近被下述条件限制出的区域之外的整个球场地区。
这些条件包括：1、分别距边线1.25米，从端线引出两条平行线；2、半径为6.25米(量至圆弧外沿)的圆弧(半圆)与两平行线相交；3、该圆弧的圆心要在对方球篮的中心垂直线与地面的交点上。
篮球场画线方法
篮球场画线方法在篮球场施工完成后的最后一道工序就是划线了，篮球场换线中有许多的因为不正规，标准的不一致，会出现一些小错误。
首先判断篮球场的类型，如果是室内场最好是选择东西方向，室外场地最好是南北方向。
确定了场地的方位和方向以后，先在场地中央画出半径为1.8米的圆（从外沿量起），这个圆即为中圈；然后确定出场地的纵轴方向，从中圈的圆心，沿纵轴向两端各量出14米，分别确定两个点，之后两个点通过中圈圆心是假设连线即为球场的纵轴线。
纵轴线对于确定球场的方向是否正非常重要。
确定纵轴线后，必须要将两个14米处的点与球场周围的参照物或点再次丈量，使两个点和参照物之间的距离相等。
保证纵轴线的方向要正。
在确定纵轴线的方向之后，画一条通过中圈圆心的和球场纵轴线垂直相交的直线，这条线即为中线，中线的长度为15.30米（包括向两边延长的15厘米），以圆心为中点，两边的长度为7.65米。
然后再在两端的14米处分别画一条平行于中线，长度为15米（纵轴点处为中点两边分别为7.5米）的直线，这两条线即为端线；然后从两条端线的两端画直线，连接端线两端的两条直线即为边线。
边线的全长为28米，28米的1/2即14米为一点，和中线相交。
这样篮球场的端线和边线就画出来了，四条线所构成的长方形必须要保证四个角的垂直，中线和边线相交的垂直。
球场的实际距离从线的内沿丈量。
中线的两端各超出边线15厘米。
在罚球区的画法罚球区在球场的两端。
先从端线中点（1/2处）处开始，在中轴线上量出5.80米，并确定一个点，以这个点为为中点，画一条长3.60米，平行与端线的直线，（1.80米交于中点），这条线为罚球线；然后，再以5.80米处的点为圆心，1.80米为半径画一个靠近中线一侧的半圆（从外沿量起），半圆的两端和罚球线的两端相交，这个半圆为罚球弧；然后从端线的中点向两侧各量出距中点3米的点，并将这两个点与罚球线的两个端点分别相连，即为限制区。
罚球弧以内的区域加上限制区即为罚球区。
篮球场场地规格及画法
最新篮球场场地规格及画法1、比赛场地比赛场地应是一块平坦、且无障碍物的硬质地面（图1）；其尺寸（从界线的内沿丈量）是：长28米、宽15米。
2、后场球队的后场是由中线、两条边线和该队本方球篮后面的端线所限定的比赛场地部分、以及该队的本方球篮和篮板的界内部分所组成。
3、前场球队的前场是由对方球篮后面的端线、两条边线和中线最靠近对方球篮的内沿所限定的比赛场地部分、以及对方的球篮和篮板的界内部分所组成。
（图1 比赛场地的全部尺寸图）4、线所有的线应该用白色划出，线的宽度是5厘米并清晰可见。
4.1 界线比赛场地由界线（两条端线和两条边线）所限定。
这些线不是比赛场地的一部分。
任何障碍物，包括就坐在球队席的人员都应距离比赛场地至少2米。
4.2中线、中圈和罚球半圆中线应从两条边线的中点划出，平行于端线。
它向每条边线外延伸15厘米。
中线是后场的一部分。
中圈应划在比赛场地的中央，从圆周的外沿丈量，其半径是1.80米。
如果中圈内着色，它必须与限制区的颜色相同。
两个罚球半圆应划在比赛场地上，它们的圆心分别在两条罚球线的中点，从圆周的外沿丈量，其半径是1.80米。
（图2）4.3 罚球线、限制区和罚球抢篮板球分位区罚球线应划成与每条端线平行，从它的最外沿到端线的内沿应是5.80米，其长度是3.60米；它的中点应落在连接两条端线中点的假想线上。
两个限制区应该是分别划在比赛场地上的两个长方形区域；每个限制区由端线、延长的罚球线和两条始于端线（它们的外沿距离端线中点2.45米）止于延长的罚球线外沿的线所限定。
这些线（不包括端线）是限制区的一部分。
限制区内必须着色。
在罚球时，沿限制区两侧专供队员们（抢篮板球）占位用的分位区应按图2划出。
（图2）4.4 3分投篮区域除了对方球篮附近区域之外，整个比赛场地的地面区域是某队的3分投篮区域(图 1和图3)。
由下述条件所限定并且包括:●∙∙引自端线并垂直于端线的两条平行线，它们的外沿分别距离各自就近边线的内沿0.90米。
怎么画篮球场的线图技巧方法
怎么画篮球场的线图技巧方法奥运会篮球比赛和世界篮球锦标赛的比赛场地长度为28米，宽15米，其他比赛长度可减少4米，宽度减少2米，要求其变动互相成比例。
以下是店铺为大家整理的关于怎么画篮球场的线图，欢迎阅读!篮球场的标准线条：宽度为0.05米(5厘米)一、界线：球场界线距观众、广告牌或任何其它障碍物至少2米。
球场长边的界线叫边线，短边的界线叫端线。
二、中线：从边线的中点画一平行于端线的线叫中线;中线要向两侧边线外各延长0.15米(15厘米)。
三、罚球线、限制区和罚球区：1.罚球线要与端线平行，它的外沿距离端线内沿5.80米;这条线长为3.60米。
它的中点必须落在连接两条端线中点的假想线上。
2.从罚球线两端画两条线至距离端线中点各3米的地方(均从外沿量起)所构成的地面区域叫限制区。
如果在限制区内部着色，它的颜色必须与中圈内部的着色相同。
3.罚球区是限制区加上以罚球线中点为圆心，以1.80米为半径，向限制区外所画出的半圆区域。
在限制区内的半圆要画成虚线。
4.罚球区两旁的位置区供队员在罚球时使用。
画法如下：(1)第一条线距离端线内沿1.75米，沿罚球区两侧边线丈量。
(2)第一位置区的宽度为0.85米(85厘米)，并且与中立区域的始端相接。
(3)中立区域的宽度为0. 40米(40厘米)，并且用和其它线条相同的颜色涂实。
(4)第二位置区与中立区域相邻，宽度为0.85米(85厘米)。
(5)第三位置区与第二位置区相邻，宽度也是0.85米(85厘米)。
(6)所有用来画这些位置区的线条，其长度为0. 10米(10厘米)，并垂直于罚球区边线的外侧。
四、中圈：中圈要画在球场的中央，半径为1.80米，从圆周的外沿丈量。
如果在中圈内部着色，它的颜色必须与限制区内部的着色相同。
五、3分投篮区：1.分别距边线1.25米，从端线引出两条平行线。
2.半径为6.25米(量至圆弧外沿)的圆弧(半圆)与两平行线相交。
3.该圆弧的圆心要在对方球篮的中心垂直线与地面的交点上。

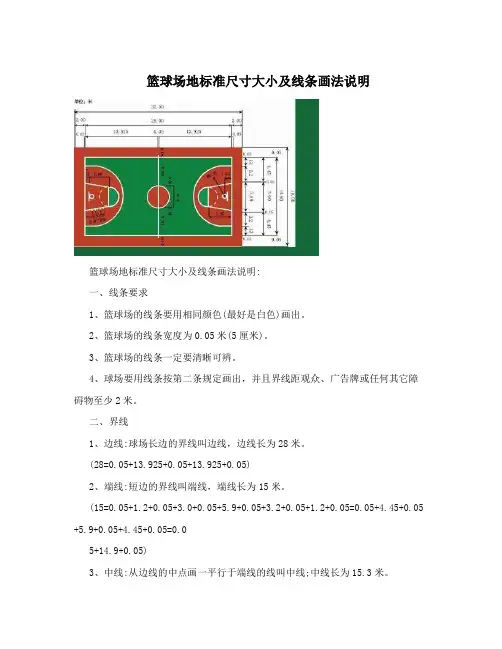

篮球场地标准尺寸大小及线条画法说明
篮球场地标准尺寸大小及线条画法说明篮球场地标准尺寸大小及线条画法说明:一、线条要求1、篮球场的线条要用相同颜色(最好是白色)画出。
2、篮球场的线条宽度为0.05米(5厘米)。
3、篮球场的线条一定要清晰可辨。
4、球场要用线条按第二条规定画出，并且界线距观众、广告牌或任何其它障碍物至少2米。
二、界线1、边线:球场长边的界线叫边线，边线长为28米。
(28=0.05+13.925+0.05+13.925+0.05)2、端线:短边的界线叫端线，端线长为15米。
(15=0.05+1.2+0.05+3.0+0.05+5.9+0.05+3.2+0.05+1.2+0.05=0.05+4.45+0.05 +5.9+0.05+4.45+0.05=0.05+14.9+0.05)3、中线:从边线的中点画一平行于端线的线叫中线;中线长为15.3米。
(15.3=0.15+0.05++5.65+0.05+3.5+0.05+5.65+0.05+0.15)15+0.15=0.15)中线要向两侧边线外各延长0.15米(15厘米)。
4、中圈:以中线的中点为圆心，以1.8m为半径，画一个圆圈称中圈。
(3.6=0.05+1.75+1.75+0.05)5、三分线:两条平行线与圆弧相交组成的线条?平行线:分别距边线内沿1.2米，从端线引出两条平行线;?圆弧:以球筐的中心垂直线与地面的交点为圆心(圆心距端线内沿中点1.575米)，以半径为6.25米(圆弧外沿)画圆弧(半圆)。
6、三分投篮区:是篮球场上三分线限制区域之外的地面区域。
7、罚球线:罚球线是篮球场地上的一根平行于端线(篮板)的直线。
根据最新规定，罚球线到篮筐中心约为4.225米。
罚球线外沿距端线(底线)内沿均为5.8米，而端线内沿距篮板后沿1.2米，篮板前沿距篮圈内沿最近为0.15米，篮圈内沿半径为0.225米，因此忽略篮板厚度得出的罚球线到篮筐中心的距离为5.8-1.2-0.15-0.225=4.225米。

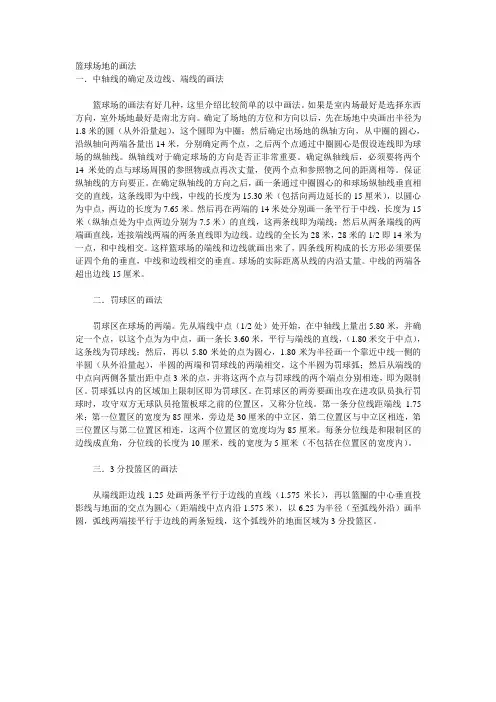

篮球场地的画法
篮球场地的画法一．中轴线的确定及边线、端线的画法篮球场的画法有好几种，这里介绍比较简单的以中画法。
如果是室内场最好是选择东西方向，室外场地最好是南北方向。
确定了场地的方位和方向以后，先在场地中央画出半径为1.8米的圆（从外沿量起），这个圆即为中圈；然后确定出场地的纵轴方向，从中圈的圆心，沿纵轴向两端各量出14米，分别确定两个点，之后两个点通过中圈圆心是假设连线即为球场的纵轴线。
纵轴线对于确定球场的方向是否正非常重要。
确定纵轴线后，必须要将两个14米处的点与球场周围的参照物或点再次丈量，使两个点和参照物之间的距离相等。
保证纵轴线的方向要正。
在确定纵轴线的方向之后，画一条通过中圈圆心的和球场纵轴线垂直相交的直线，这条线即为中线，中线的长度为15.30米（包括向两边延长的15厘米），以圆心为中点，两边的长度为7.65米。
然后再在两端的14米处分别画一条平行于中线，长度为15米（纵轴点处为中点两边分别为7.5米）的直线，这两条线即为端线；然后从两条端线的两端画直线，连接端线两端的两条直线即为边线。
边线的全长为28米，28米的1/2即14米为一点，和中线相交。
这样篮球场的端线和边线就画出来了，四条线所构成的长方形必须要保证四个角的垂直，中线和边线相交的垂直。
球场的实际距离从线的内沿丈量。
中线的两端各超出边线15厘米。
二．罚球区的画法罚球区在球场的两端。
先从端线中点（1/2处）处开始，在中轴线上量出5.80米，并确定一个点，以这个点为为中点，画一条长3.60米，平行与端线的直线，（1.80米交于中点），这条线为罚球线；然后，再以5.80米处的点为圆心，1.80米为半径画一个靠近中线一侧的半圆（从外沿量起），半圆的两端和罚球线的两端相交，这个半圆为罚球弧；然后从端线的中点向两侧各量出距中点3米的点，并将这两个点与罚球线的两个端点分别相连，即为限制区。
罚球弧以内的区域加上限制区即为罚球区。
在罚球区的两旁要画出攻在进攻队员执行罚球时，攻守双方无球队员抢篮板球之前的位置区，又称分位线。
篮球场地标准尺寸图划线方法及篮球场CAD图下载
篮球场地标准尺寸图划线方法及篮球场CAD图下载一、前言全世界篮球比赛场地，除了美国大学篮球N.C.A.A比赛场馆以及美国职业篮球N.B.A场地之外，2010年10月1日以后将要进行重大变革，沿用60年以上的篮球场禁区规格，将由现在的禁区梯形面积，改为禁区长方型面积，虽然篮球场的长宽仍然维持长28米、宽15米。
但是三分线的长度，将由现行的6米25公分，加长到6米75公分。
这项变动使得国际篮球规则场地部分，已经相似于美国职业篮球N.B.A比赛场地，无疑的对于篮球比赛场地一直无法统一的问题逐渐克服！国际篮球总会F.I.B.A 在2008年4月25日于北京召开中央委员会议，由秘书长鲍曼主持，会中通过两项决议：一是2008年10月1日起修订实施的新规则，二是2010年10月1日起要执行新一波的篮球规则，其中涉及到篮球场内禁区形状以及三分线的变动。
从规则修订的内容来看，国际篮球规则无疑的已经逐渐向美国职业篮球比赛N.B.A的规则靠拢，对篮球比赛的而言，具有正面的意义与效果，毕竟全球各地在美国N.B.A球季当中，有许多篮球观众都在收看美国N.B.A篮球赛，因此对从事篮球运动球员或观众，在规则逐步整合当中，能够透过电视教育，更能充分了解规则的执行。
最新篮球场标准尺寸图一、标准篮球场是一个长方形的坚实平面，无障碍物。
二、对于国际篮联主要的正式比赛，球场尺寸为：长28米，宽15米，球场的丈量是从界线的内沿量起。
三、对于所有其它比赛，国际篮联的适当部门，如地区委员会对地区或洲的比赛，或国家联合会对所有国内的比赛，有权批准符合下列尺寸范围内的现有球场：长度减少4米，宽度减少2米，只要其变动互相成比例。
四、天花板或最低障碍物的高度至少7米。
五、球场照明要均匀，光度要充足。
灯光设备的安置不得妨碍队员的视觉。
六、所有新建球场的尺寸，要与国际篮联的主要正式比赛所规定的要求一致：长28米，宽15米。
第2条标准篮球场线条及其尺寸本条款所提到的线条要：一、用相同颜色画出；二、宽度为0.05米(5厘米)三、清晰可辨。
篮球比赛场地各个位置示意图（全）
篮球比赛场地各个位置示意图（全）比赛场地比赛场地应是一块平坦、且无障碍物的硬质地面。
其尺寸是长28米、宽15米，从界线的内沿丈量。
后场某队的后场由该队本方的球篮、篮板的界内部分，以及由该队本方球篮后面的端线、两条边线和中线所界定的比赛场地部分组成。
前场某队的前场由对方的球篮、篮板的界内部分，以及对方球篮后面的端线、两条边线和距离对方球篮最近的中线内沿所界定的比赛场地部分组成。
线所有的线应颜色相同，且应用白色或其他能明显区分的颜色画出，宽5厘米并清晰可见。
界线比赛场地是由两条端线和两条边线组成的界线所限定。
这些线不是比赛场地的部分。
任何障碍物包括在球队席就座的人员距离比赛场地应至少2米。
中线、中圈和罚球半圆中线应从两条边线的中点画出并平行于两条端线。
它向每条边线外延伸0.15米。
中线是后场的一部分。
中圈应画在比赛场地的中央，半径为1.80米（从圆周的外沿丈量）。
两个罚球半圆应画在比赛场地上，半径是1.80米（从圆周的外沿丈量）,它的圆心在两条罚球线的中点上。
罚球线、限制区和抢篮板球分位区罚球线应画成与每条端线平行。
从端线内沿到它的最外沿应是5.80米，其长度是3.60米。
它的中点应落在连接2条端线中点的假想线上。
限制区应是画在比赛场地上的一个长方形区域，它由端线、延长的罚球线和起自端线（外沿距离端线中点2.45米）终于延长的罚球线外沿的线所限定。
除了端线外，这些线都是限制区的一部分。
3分投篮区域某队的3分投篮区域（图1和图3）是除对方球篮附近被下述条件限制的区域之外的整个比赛场地的地面区域。
这些条件包括：·从端线引出的2条垂直开端线的平行线，其外沿距离边线的内沿0.90米。
·以对方球篮中心正下方场地的点为圆心，画一个半径（圆弧外沿）是6.75米的圆弧。
此圆心距离端线中点的内沿是1.575米，且该圆弧与两平行线相交。
球队席区域球队席区域应由2条线在场外画出。
球队席区域内必须有16个座位提供给球队席人员使用，球队席人员包括教练员、助理教练员、替补队员、出局的队员和随队人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
画篮球场地的十个步骤：
第一步：场地丈量和选取
首先根据预留场地的大小和旁边建筑物的间隔距离，初步确定该篮球场地的方向，并考虑避开下水道出口和远离一些可能会发生安全隐患的障碍物。
第二步：确定纵轴线
1、先用30米以上的钢尺，在空地中间沿较长方向放置一条篮球场的纵轴线，要求两端留有适当的篮架位置和安全距离。
2、后用15米以上的钢尺，垂直纵轴线并沿纵轴线方向，丈量并确定纵轴线两侧距离大体相等。
第三步：在纵轴线上标明九个点
1、首先确定纵轴线上的中点为O点，然后依次确定A、B、C、D、E、F、G、H八个点。
A、B是两端线的中点，C、D是罚球线的中点，E、F是三分线圆弧的圆心，G、H是确定两条端线的勾股点。
2、具体数据如下：
OA=OB=14米；AC=BD=5.8米；AE=BF=1.575米； AG=BH=4米
第四步：丈量确定端线1、2
端线1：以G点为圆心，以5米为半径，在A 点的两侧画弧；再以A点为圆心，以3米为半径分别在A点两侧画弧，与前两弧相交，分别为点A3与A4。
通过A3、A、A4三点画直线，从A点两侧各量出7.5米，分别得A1、A2两点，则线段A1A2为篮球场的端线。
另一端线2画法同上。
第五步：连接端点，确定边线与中线
边线：连接A1B1和A2B2即可，A1B1=A2B2=28米。
中线：分别取A1B1和A2B2的中点，得O1、O2两点，连接O1O2即可。
A1O1=A2O2=O1B1=O2B2=14米。
中线向两边各延长15厘米。
检验方法：A1B2=A2B1=31.76米。
第六步：分别以C、O、D点为圆心，以1.80米为半径画圆，分别得圆O、圆C、圆D。
（使用自制器材）
第七步：限制线与罚球线的画法
限制线：分别从A3、A4两点以5.923米的长度画直线与圆C相交于C1、C2点，便可得到限制线A3C1、A4C2。
罚球线：连接C1、C2，线段C1C2为罚球线。
要求C1C2过C点。
第八步：三分线弧与三分线直线的画法
三分线弧：以E点为圆心，以6.25米为半径，在场内画半圆。
（使用自制器材）
三分线直线：分别从A1、A2两点沿端线向A点方向量1.25米，得A5、A6，从A5、A6点分别画直线与E圆相切于E1、E2点，连接A5E1、A6E2即可。
直线A5E1、A6E2与半圆E合称为三分线。
检验方法：A5E1=A6E2=1.575米。
第九步：罚球区的位置线
罚球区位置线：沿限制线A3C1在距离端线1.75米处画一条长10厘米、宽5厘米并与罚球区边线相垂直的分位线；再以间隔依次为0.85米、0.4米、0.85米、0.85米的距离，由下往上画同样的分位线，便可依次得到：第一位置区、中立区、第二位置区和第三位置区（各位置区的宽度不含分位线）。
用同样的方法可画出另一侧的限制区位置区。
另一半场画法相同。
第十步：自制三器材，轻松画场地
1、准备一根约2米长的木尺（上有三颗铁钉XYZ,其中XY=1.8 米 ,XZ=1.85米），这是画篮球场上的三个圆的线宽。
2、准备一根铁丝，长约7米，两头分别绑上铁钉（或者把木尺绑上），这是用来划三分弧线的线宽。
3、根据标准尺寸，用适宜的年历纸张做三个模板（直段，圆段，弧段），便于使用喷漆。
注意点：
1、所有篮球场内的线：5厘米宽。
2、仅是边线、端线： 沿线痕画在场地外侧。
3、中线： 骑线痕画，两边各2.5厘米。
4、三分线、三分圆：沿线痕画在弧内。
5、禁区： 沿线痕画在区内。
