密封设计手册

合集下载

旋转轴唇形密封圈solidworks设计表

旋转轴唇形密封圈solidworks设计表

一、概述在实际工程设计中,旋转轴的密封是一个重要的技术难题。

特别是在高速旋转、高温、高压等工况下,对密封件的性能要求更为严格。

设计一种能够在复杂工况下稳定可靠工作的旋转轴唇形密封圈成为了工程师们共同的任务。

二、solidworks设计表1. 设计参数分析在进行旋转轴唇形密封圈的设计时,首先需要分析设计参数。

包括旋转轴的直径、密封圈的材料、工作温度、工作压力等。

这些参数将直接影响到密封圈的设计结果,因此需要仔细分析和确认。

2. 密封圈结构设计在solidworks软件中进行密封圈的结构设计。

根据旋转轴的直径和其他参数,确定密封圈的尺寸和结构。

在设计过程中,需要考虑到密封圈的弹性变形,以确保在不同工况下能够有良好的密封效果。

3. 材料选择在设计密封圈时,材料选择是非常重要的一步。

常见的密封圈材料有丁腈橡胶、氟橡胶、氟塑料等。

不同材料的耐高温、耐磨损、耐腐蚀等性能不同,需要根据实际工况选择合适的材料。

4. 结构强度分析通过solidworks进行密封圈结构的强度分析。

在高速旋转工况下,密封圈会受到较大的离心力和惯性力的作用,需要确保密封圈的结构强度能够满足工程要求。

5. 密封性能仿真利用solidworks进行密封性能的仿真分析。

通过仿真可以有效评估密封圈在不同工况下的密封性能,包括渗漏量、密封压力等参数,为密封圈的优化设计提供依据。

6. 优化设计根据仿真分析的结果进行密封圈的优化设计。

可能需要调整材料、尺寸、结构等方面的参数,以达到较好的密封效果。

7. 样品制作与实际测试在设计完成后,制作样品并进行实际测试。

通过实际测试可以验证设计的可行性和密封性能,发现并解决潜在的问题。

8. 设计总结总结设计过程中的经验和教训,为今后类似项目的设计提供借鉴。

三、结论通过solidworks软件的设计表,可以清晰地了解密封圈的设计过程和步骤。

密封圈的设计需要考虑到多个方面的因素,需要工程师们充分的分析和设计,才能够得到满意的设计效果。

密封条选用手册

密封条选用手册

MF-1FG01 8*2MFT P11
MF-1RB01 BY16*3MFT P12
MF-1RB02
MF-4CB01
BY16*7MFT P13 8XJ_371_164 P14
MF-1YB01 MFT P15
MF-1KB01 SY_LT02 P16
MF-1KB02 BY16*9MFT P17
MF-1KB03 HM20*8.5 P18
MFT
EPDM 带胶海绵 四方 SF-2-BT00
11 MF-1KB01
SY_LT02
EPDM 发泡带胶 高岭、能达
海绵
12 MF-1KB02
BY16*9MFT
EPDM 发泡带胶 和利时
海绵
13 MF-1KB03
HM20*8.5
EPDM 发泡带胶 平高 YG494-2
海绵
14 MF-3YQ01
8XJ_371_147.1 磁性密封条
MF-3YQ01 8XJ_371_147.1~2 P19
MF-3YQ02 8XJ_371_152 P20
MF-2YB01 HRT-001 P21
MF-2YB02 HRT002 P22
MF-2YB03 PDT-103 P23
MF-2YB04 MFT P24
MF-2YB05 MF-emka1011_33 P25
23 MF-2YG02
8XJ_760_087 橡胶
JP-6A;JP-8A
24
25
26
文件编号:XJJG/JS 012-2007 V01 二 常用密封条材料简介
1 EVA 发泡带胶海绵:主要技术参数 撕裂强度≥500N/M;吸水率 ≤0.01g/CM3;剥离强度≥25 N/5CM;导热系数 0.04W/m.K;阻燃性B1 级,耐温性-40~110 °C。富有柔弹性、优良的耐油、耐溶剂、耐 老化性能,导热系数低,表面吸水率小,粘结力强,价工使用方便,广泛用于电子、电器、建筑、医药等行业。

机械设计手册:单行本 润滑与密封(第六版)

机械设计手册:单行本 润滑与密封(第六版)

6.1油雾润滑工作原理、系统及装置 6.2油雾润滑系统的设计和计算
7.1油气润滑工作原理、系统及装置 7.2油气混合器及油气分配器 7.3专用油气润滑装置
1概述
2稀油润滑与液压 传动在技术性能、 参数计算方面的差
异和特点
3稀油润滑装置的 设计计算
3.1稀油润滑装置的主要技术性能参数 3.2稀油润滑系统技术性能参数的关系和有关计算 3.3高低压稀油润滑装置结构参数、自动控制和系列实例
5.1合成润滑剂的分类 5.2合成润滑剂的应用
6.1固体润滑剂的分类 6.2固体润滑剂的作用和特点 6.3常用固体润滑剂的使用方法和特性
7.1常用润滑油的换油指标 7.2润滑油代用的一般原则 7.3润滑油的掺配方法
8.1国内外润滑油、脂品种对照 8.2国内外润滑油、脂品种对照[1]
1 静 密 封 的 分 类 、1
7密封元件为热塑性 材料的旋转轴唇形密
封圈(摘自 GB/T .1—2007)
8单向密封橡胶密封 圈(摘自GB/T .1—
2000)
9.VD形橡胶密封圈 (摘自JB/T 6994— 2007)
10双向密封橡胶密封 圈(摘自GB/T — 2000)
0
111 往 复 运 动用橡胶防 尘密封圈 (摘自 GB/T — 2000)
0 2
12同轴密 封件(摘自 GB/T .1— 1994)
0 3
13车恒德 (西安车氏) 密封
0
144 气 缸 用 密封圈(摘 自JB/T 6657— 1993)
0 5
15 YX形密 封圈
0
166 液 压 缸 活塞和活塞 杆密封用支 承环(摘自 GB/T .2 —1994)
17密封圈材料
18管法兰用非金属平 垫片

无限远传设备结构的改进和创新

无限远传设备结构的改进和创新

无限远传设备结构的改进和创新[摘要]:本文深入探讨无线远传设备结构的改进和创新问题,主要涉及产品拆装结构、外形结构、密封结构的改进和创新,以及密封件材质的合理选择。

[关键词]:结构的改进和创新防水密封中图分类号:c912 文献标识码:c 文章编号:1009-914x(2012)32- 0417 -01前言随着社会不断发展,我国燃气管道已经遍布全国各地,气体管道系统也越来越密集,同时也变的越来越难管理和检测。

这就给管道管理和检测人员带来了很多困难,并且这些有毒气体,也给下井检查和检测的工作人员增加了危险。

为了解决上述问题,我公司进行了无线远传新产品的研发。

一、目前井下无线远传设备的缺点目前井下气体管道检测设备有很多种,但大多存在共同的缺点。

主要如下:1.产品密封性不好:这一问题是现有产品中存在最普遍的问题,因为产品是安装在各条管道的井下,每到雨季,大雨过后,雨水就会将井整个淹没,同时安装在井里的无限远传设备也会被水完全浸泡,即便水退去了,安装在井里的无限远传设备也早已损坏,产品内部的电器元件全部报废,为了保证燃气管道的安全,管道管理人员就必须及时对已损坏的产品进行更换,这给管道管理和检测人员带来了大量多余的工作,同时也给相关企业带来很大的失。

据统计,每年雨季,由于进水无线远传设备的损坏率在不断升高。

2.产品拆装困难现有产品绝大部分都是靠涨钉直接固定到井壁上的。

这样经过井下长期潮湿、腐蚀环境的侵蚀,涨钉就会严重生锈,到了点检或需要更换新产品时,紧固螺丝不易甚至不能卸下,在拆装产品方面,给工作人员带来了很大困难。

3.产品厚度大,不适合井下狭小空间大部分燃气管道井口狭小,不方便工作人员进出,同时现有产品的厚度较大(同等功率、同等功能),大概在130~200mm之间。

当无线远传设备安装到井壁上,就占据了井直径的一定空间,这样使井下狭小的空间变的更加的狭小,不利于工作人员进行井下工作。

为了解决这些问题,我公司在新品的研发过程中对产品结构进行了改进和创新,从而我们的产品能更好的适应市场的需求。

机械设计手册之 密封装置

机械设计手册之 密封装置

一、 非接触式动密封 1、间隙密封 间隙密封是靠相对运动件的配合面之间的微小间隙 防止泄漏而实现的密封,它的工作原理是基于流体黏性 摩擦理论,即当油液通过缝隙时存在一定的黏性阻力而 起密封作用。
2、离心密封 离心密封主要是利用轴在旋转时产生的离心力,将泄 漏出来的润滑油再甩回到油腔。也有在轴上直接开螺旋 槽,在紧贴轴承处安装一甩油环,将油再甩回去,螺旋 槽的旋转方向要保证轴在旋转时是使油甩到油腔里,而 不是相反,这种密封通常只能在单向回转的轴上使用。
法兰
缸体
金属空心 O 形环 压紧状态
缸体 金属空心 O 形环 自由状态
工作,温度范围为-250℃650℃。
Hale Waihona Puke 四、密封胶密封用刮涂、压注等方法将密封胶涂在要压紧的两个
面上,靠胶的浸润性填满密封面的凹凸不平处,形成 一层薄膜,能有效起到密封作用。它密封牢固,方法 简单,效果好,但耐温性差,通常用于150℃以下。
(4) 无机材料 石墨和工程陶瓷,如氧化铝瓷、 滑石瓷、金属陶瓷氧化硅等。主要用于垫片、软填料、 硬填料、密封件、机械密封、间隙密封等。可耐酸、 耐碱,最高可耐温度800℃。 (5) 金属材料 黑色金属有碳钢、铸铁、不锈钢 等,有色金属有铜、铝、锡、铅等,硬质合金有钨钴 硬质合金、钨钴钛硬质合金等,贵重金属有金、银、 铟、钽等。主要用于垫片、软填料、硬填料、成型填 料、防尘密封件、机械密封、间隙密封等。可耐酸、 耐碱,最高可耐温度450℃。贵重金属主要用于高真空、 高压和低温等场合。
法兰之间
上法兰 封头
轴承端盖和箱体之间
罐体 下法兰 垫片
密封垫片 轴承
垫片
法兰盖
轴承端盖 轴
管道 法兰
法兰和法 兰盖之间

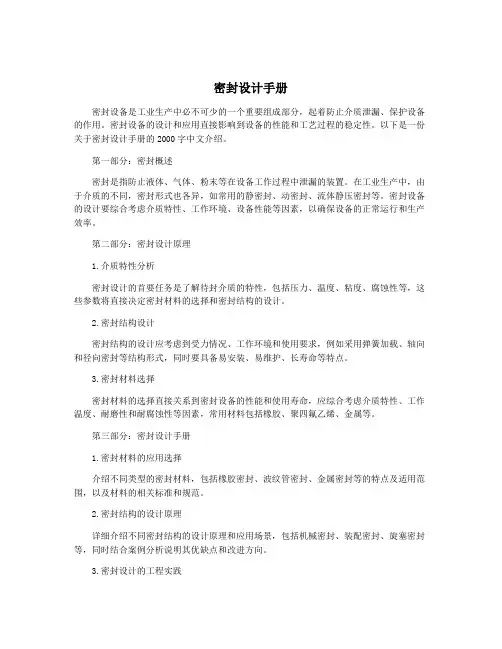

密封设计手册

密封设计手册

密封设计手册密封设备是工业生产中必不可少的一个重要组成部分,起着防止介质泄漏、保护设备的作用。

密封设备的设计和应用直接影响到设备的性能和工艺过程的稳定性。

以下是一份关于密封设计手册的2000字中文介绍。

第一部分:密封概述密封是指防止液体、气体、粉末等在设备工作过程中泄漏的装置。

在工业生产中,由于介质的不同,密封形式也各异,如常用的静密封、动密封、流体静压密封等。

密封设备的设计要综合考虑介质特性、工作环境、设备性能等因素,以确保设备的正常运行和生产效率。

第二部分:密封设计原理1.介质特性分析密封设计的首要任务是了解待封介质的特性,包括压力、温度、粘度、腐蚀性等,这些参数将直接决定密封材料的选择和密封结构的设计。

2.密封结构设计密封结构的设计应考虑到受力情况、工作环境和使用要求,例如采用弹簧加载、轴向和径向密封等结构形式,同时要具备易安装、易维护、长寿命等特点。

3.密封材料选择密封材料的选择直接关系到密封设备的性能和使用寿命,应综合考虑介质特性、工作温度、耐磨性和耐腐蚀性等因素,常用材料包括橡胶、聚四氟乙烯、金属等。

第三部分:密封设计手册1.密封材料的应用选择介绍不同类型的密封材料,包括橡胶密封、波纹管密封、金属密封等的特点及适用范围,以及材料的相关标准和规范。

2.密封结构的设计原理详细介绍不同密封结构的设计原理和应用场景,包括机械密封、装配密封、旋塞密封等,同时结合案例分析说明其优缺点和改进方向。

3.密封设计的工程实践通过案例分析介绍密封设计的工程实践,包括密封选型、结构设计、材料选择和性能测试等全过程,以实际案例验证密封设计手册的有效性和指导性。

第四部分:密封设备的性能测试密封设备的性能测试是保证设备安全运行和产品质量的关键环节。

介绍常用的密封性能测试方法,包括密封压力测试、密封温度测试、密封耐磨性测试等,指导读者如何正确选择测试方法并分析测试结果。

第五部分:密封设备的故障分析与处理密封设备在使用过程中可能会出现泄漏、磨损等故障,需要及时分析原因并采取有效措施进行处理。

机械密封技术书籍

机械密封技术书籍

机械密封技术书籍机械密封技术是在工程领域中常见的一项技术,广泛应用于各个行业,包括化工、能源、制药、食品等。

以下是几本关于机械密封技术的书籍,它们提供了对机械密封的详细了解,并使用易于理解的术语解释相关概念。

1.《机械密封技术手册》- 作者:王志强这本书是一本权威的机械密封技术手册,作者是国内机械密封领域的专家之一。

它涵盖了机械密封的基本原理、设计、选型、安装、维护和故障分析等方面的内容。

书中使用了大量的案例和图表,使读者更容易理解机械密封的概念和应用。

2.《机械密封技术与应用》- 作者:黄杰这本书是一本综合性的机械密封技术教材,适用于机械密封技术的初学者。

它详细介绍了机械密封的分类、结构、工作原理和应用领域。

书中还包含了机械密封的设计计算方法和安装调试技术,以及维护保养和故障分析的实用指导。

作者使用了通俗易懂的语言,使读者更容易理解机械密封技术。

3.《机械密封技术与设备》- 作者:李云鹤这本书是一本机械密封技术与设备综合性的教材,适用于机械密封技术的专业人员和高级工程师。

它详细介绍了机械密封的基本原理、结构、选型和设计,以及机械密封的工作特点和应用场合。

书中还讨论了机械密封的故障诊断和维修技术,以及机械密封与液体泵、压缩机、搅拌设备等设备的结合应用。

作者通过丰富的实例和图表,使读者更深入地了解机械密封技术的实际应用。

4.《机械密封技术:原理与应用》- 作者:刘向东这本书是一本系统介绍机械密封技术的教材,旨在帮助读者全面了解机械密封技术的基本原理和应用。

它包含了机械密封的分类、结构、工作原理和选型方法,以及机械密封与液体泵、压缩机、离心机等设备的配套应用。

书中还详细讲解了机械密封的设计原则和计算方法,以及机械密封的安装、调试和故障诊断技术。

作者使用了易于理解的语言,结合了大量的实例和图表,使读者更容易掌握机械密封技术的要点。

这些书籍提供了对机械密封技术的全面了解,并使用易于理解的术语解释相关概念。

密封结构设计

密封结构设计
4
密封材料常用以下几种: 金属:铜垫片、钢垫片(冲压成型,用于发动机缸体
等密封),纯铜垫(液压系统的静密封)。 聚四氟乙烯:成型件主要用于重要的阀门等;生料带,
用于水暖管、燃气管道接头等螺纹密封。 橡胶:用于水截门、低压无腐蚀管道对接头等密封。 密封圈:有O形圈、V形圈、Y形圈、唇形圈等,由橡
胶、聚氨酯等制成,标准化零件,广泛用于液压、 气动系统的动、静密封。 毛毡:机械系统油封等。 密封胶:有环氧树脂、酚醛树脂、氯丁胶等,按连接 材料和密封要求选用。
10
三、O形圈密封
O形圈有系列化产品供应,使用方便。O形圈的材料有多种,耐 油橡胶材料制品最常见。此外还有聚氨酯、聚四氟乙烯和金属 等制成的。
11
图5-5为非金属Biblioteka O形圈密封常用 结构。12
图5-6为金属O形圈密封的常用结构。 13
金属O形圈分为充气式和自紧式两种。充气式为在环内充惰性气 体,可增加环内的回弹力,用于高温场合。自紧式是在环的内 侧圆周上制有若干小孔,介质进入环内使环具有自紧性,用于 高压场合。 金属O形圈密封性能优良,适于高温、高压、高真空和低温等条 件。
20
21
图5-12为唇形 圈安装时的要 求,根据具体 使用场合,条 件可以有变化。
22
图5-13为几个唇形圈使用图例。 23
三、成型圈密封
成型圈密封外观上与唇形圈相似,但一般没有骨架且用途与唇形圈大小不相同。图5-14为 常见成型密封圈的结构类型,一般成型密封圈按其截面形状命名,如V形圈、Y形圈、U形 圈、L形圈等。
动密封指运动接触面间的密封,典型例子就是活塞与缸筒之间 的密封。动密封的方法很多,按密封状态可分为接触密封、无 接触密封等;按实施方式和结构特点,可分为填料密封、机械 密封、动力密封、迷宫密封等。

陆培文阀门设计手册第三版计算书

陆培文阀门设计手册第三版计算书

a
Ma W
WA A
D Di
d b'
tf
1
0
WA A
e ts
L f
根据设计手册第三版表 5 131
Ma L f 为合 W
表5-132在操作温度下必须满足的强
1 操作状态下,法兰力矩在每一截面引起的应力必须满足的强度 2 3 4 5 6 7 8 操作状态下需要的法兰力矩 法兰抗弯截面系数 危险截面A-A的法兰抗弯截面系数 法兰外经 法兰内经 螺栓孔计算直径 法兰厚度
预紧垫片系数 常温下垫片材料的变形阻力 常温下螺栓材料的许用应力 操作状态下需要的最小螺栓总截面积
K0 KD
L
Ap
11 12 13 14 15 16 17 18 19 20
操作状态下需要的最小螺栓载荷 垫片比压 设计压力 操作垫片系数 密封安全系数 设计温度下螺栓材料的许用应力 实际使用的螺栓总截面积 实际选用的螺栓螺纹小径 螺栓数量 力劈
dT
Z h
0
d0 Mu
DT
Mc d ZJ
c
NⅠ
24 24-1 24-2 25 26 27 28 29 30 31
Ⅰ-Ⅰ断面抗扭截面系数 对于正方形断面(图5-187) 对于矩形断面(图5-188) 见图5-187b 系数 见图5-189a Ⅱ-Ⅱ断面处扭应力 Ⅱ-Ⅱ断面抗扭截面系数 Ⅲ-Ⅲ断面处扭应力 Ⅲ-Ⅲ断面抗扭截面系数
计算壁厚 公称压力 管路进口端最小内经 系数 应力系数 附加余量 实际壁厚
tB' PN d K S0 c1 tB
根据GB/T12224计算理论:tB≥tB
tB1' PN d'' d' K S0 c1 tB1

设备专业执行的标准规范2010版

设备专业执行的标准规范2010版

1 国家法令、法规(1) 特种设备安全监察条例(2009)(2) TSG R1001-2008 压力容器压力管道设计许可规则(3) TSG R0004-2009 固定式压力容器安全技术监察规程(4) TSG R0003-2007 简单压力容器安全技术监察规程2 标准规范2.1 设计、制造和检验标准2.1.1 国家标准(1) GB150-1998 钢制压力容器(2) GB151-1999 管壳式换热器(3) GB50128-2005 立式圆筒形钢制焊接储罐施工及验收规范(4) GB50236-1998 现场设备、工艺管道、焊接工程施工及验收规范(5) GB/T324-2008 焊接符号表示法(6) GB/T985.1-2008 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口(7) GB/T985.2-2008 埋弧焊的推荐坡口(8) GB/T1786-2008 锻制圆饼超声波检验方法(9) HG20580-1998《钢制化工容器设计基础规定》HG20581-1998《钢制化工容器材料选用规定》HG20582-1998《钢制化工容器强度计算规定》HG20583-1998《钢制化工容器结构设计规定》HG20584-1998《钢制化工容器制造技术要求》HG20585-1998《钢制低温压力容器技术规定》(9为合订本)(10)GB/T4334.-2008 金属和合金的腐蚀不锈钢晶间腐蚀试验方法(11)GB/T4334.6-2000 不锈钢5%硫酸腐蚀试验方法(12)GB5044-1985 职业性接触毒物危险程度分级(13) GB/T5185-2005 焊接及相关工艺方法代号(14)SH/T 3138-2003 球形储罐整体补强凸缘(15)GB/T8175-2008 设备及管道绝热设计导则(16)GB/T9019-2001 压力容器公称直径(17) GB/T8923-1988 涂装前钢材表面锈蚀等级和除锈等级(18)GB/T15386-1994 空冷式换热器(19) GB16409-1996 板式换热器(20) GB16938-2008 紧固件螺栓、螺钉、螺柱和螺母通用技术条件(21) GB16957-1997 复合钢板焊接接头力学性能试验方法(22) GB/T17261-1998 钢制球形储罐型式与基本参数(23)GB/T17897-1999 不锈钢腐蚀试验方法(24) GB/T17899-1999 不锈钢腐蚀试验方法(25) GB50341-2003 立式圆筒形钢制焊接油罐设计规范(26) GB50094-1998 球形储罐施工及验收规范(27) GB50185-1993 工业设备及管道绝热工程质量检验评定标准(28)GB/T16508-1996 钢壳锅炉受压元件强度计算2.1.2 行业标准:(1) JB/T1205-2001 塔盘技术条件(2)JB1415-1984 空气冷却器型式与基本参数(3) JB/T9071-1999 铝制空气分离设备氩弧焊工艺规程及焊接工艺评定(4) JB/T4714-1992 浮头式换热器和冷凝器形式与基本参数(5) JB/T4715-1992 固定管板式换热器形式与基本参数(6)HG/T2264-1992 釜用机械密封类型、主要尺寸及标记(7) JB/T4716-1992 立式热虹吸式重沸器形式与基本参数(8) JB/T4717-1992 U形管式换热器形式与基本参数(9)JB/T4723-1992 不可拆式螺旋板换热器形式与基本参数(10) JB4732-1995 钢制压力容器-分析设计标准(11)HG20660-2000 压力容器中化学介质毒性危害和爆炸危险程度分类(12) HG20580-1998 钢制化工容器设计基础规定(13) HG20581-1998 钢制化工容器材料选用规定(14) HG20582-1998 钢制化工容器强度计算规定(15) HG20583-1998 钢制化工容器结构设计规定(16) HG20584-1998 钢制化工容器制造技术要求(17) HG20585-1998 钢制低温压力容器技术规定(18) HGJ29-1990 砖板衬里化工设备(19) HGJ31-1990 耐酸酚醛塑料衬里设备设计技术规定(20) HGJ30-1990 橡胶衬里化工设备(21) HGJ33-1991 衬里钢壳设计技术规定(22) HGJ34-1990 化工设备、管道外部防腐蚀设计规定(23) HG/T21574-2008 化工设备吊耳及工程技术要求(24) HG/T2099-1991 釜用机械密封试验规范(25) HG/T2122-1991 釜用机械密封辅助装置(26) HG/T2269-1992 釜用机械密封技术条件(27) HG/T2130~2142-2009 搪玻璃管、管件、法兰盖和定距件(28) HG/T2049-2005 搪玻璃设备高颈法兰(29) HG/T2143-2006 搪玻璃设备管口(30) HG/T2105-2006 搪玻璃设备活套法兰(31) HG/T2054-2007 搪玻璃设备卡子(32) HG/T2144-2006 搪玻璃设备视镜(33) HG/T2055.1-2006 搪玻璃人孔(34) HG/T2055.2-2007 搪玻璃带视镜人孔(35) HG/T2048.1-2005 搪玻璃填料箱(36) HG/T2058.1-2009 搪玻璃温度计套(37) HG/T2058.2-2009 搪玻璃挡板式温度计套(38) HG/T2051.1~2051.4-2007 搪玻璃搅拌器(39) HG5-1548-1984 钢制淋洒式冷却器技术条件(40) HG2367-2005 氯乙烯聚合反应釜技术条件(41) HG/T2650-1995 钢制管式换热器(42) HG3109-1988 钢制机械搅拌容器型式及主要参数(43) HG20234-1993 化工建设项目进口设备、材料检验大纲(44) HG20236-1993 化工设备安装工程质量检验评定标准(45) HG20517-1992 钢制低压湿式气柜(46) HG20531-1993 铸钢、铸铁容器(47) SH/T3147-2004 石油化工构筑物抗震设计规范(48) SH3010-2000 石油化工设备和管道隔热技术规范(49) SH3022-1999 石油化工企业设备和管道涂料防腐技术规范(50) SH3026-2005 钢制常压立式圆筒形储罐抗震鉴定标准(51) SH3509-1988 石油化工工程焊接工艺评定(52) SH3512-2002 球形储罐工程施工工艺标准(53) SH3066-1995 石油化工企业反应器、再生器框架设计规范(54) SHJ1022-1982 炼油厂地上立式钢油罐保温设计技术规定(55) SHJ1072-1986 炼油厂钢制常压容器设计技术规定(56) SH/T3118-2000 石油化工蒸汽喷射式抽空器设计规范(57) SH/T3119-2000 石油化工套管换热器设计规范(58) SH/T3120-2000 石油化工喷射式混合器设计规范(59) SH3001-1992 石油化工设备抗震鉴定标准(60) SH3088-1998 石油化工塔盘设计规范(61) SH/T3508-1996 石油化工工程施工及验收统一标准(62) YB/T5362-2006 不锈钢腐蚀试验方法2.2 零部件标准:2.2.1 国家标准:(1) GB/T41-2000 六角螺母C级(2) GB/T901-1988 等长双头螺柱(3) GB567-1999 拱形金属焊破片技术条件(4) GB/T4622.1-2003 缠绕式垫片分类GB/T4622.2-2008 缠绕式垫片管法兰用垫片尺寸GB/T4622.3-2007 缠绕式垫片技术条件(5) GB/T5780-2000 六角头螺栓C级(6) GB/T5782-2000 六角头螺栓(7) GB/T6170-2000 I型六角螺母(8) GB9112~9124-2000 钢制管法兰(9) GB/T12522-2009 不锈钢波形膨胀节2.2.2 行业标准:(1) JB/T2190-1993 锅炉人孔和头孔装置(2) JB/T2191-1993 锅炉手孔装置(3) JB/T2878.1-1999 塔盘紧固件—X1型楔卡(4) JB/T2878.2-1999 塔盘紧固件—X2型楔卡(5) JB/T3166-1999 S型双面可卸卡子(6) SY/T0511-1996 石油储罐呼吸阀(7) SY/T0512-1996 石油储罐阻火器(8) HG/T21619~21620-1986 压力容器视镜(9) HG/T21622-1990 衬里视镜(10) HG/T20592~20614-2009 钢制管法兰、垫片、紧固件(欧)(11) HG/T20592-2009 钢制管法兰(PN系列)(12) HG/T20606-2009 钢制管法兰用非金属平垫片(PN系列)(13) HG/T20607-2009 钢制管法兰用聚四氟乙烯包覆垫片(PN系列)(14) HG/T20609-2009 钢制管法兰用金属包覆垫片(PN系列)(15) HG/T20610-2009 钢制管法兰用缠绕式垫片(PN系列)(16) HG/T20611-2009 钢制管法兰用具有覆盖层的齿形组合垫(PN系列)(17) HG/T20612-2009 钢制管法兰用金属环形垫(PN系列)(18) HG/T20613-2009 钢制管法兰用紧固件(PN系列)(19) HG/T20614-2009 钢制管法兰、垫片、紧固件选配规定(PN系列)(20) HG/T20615~20635-2009 钢制管法兰、垫片、紧固件(美)(21) HG/T20615-2009 钢制管法兰(Class系列)(22) HG/T 20623-2009 大直径钢制管法兰(Class系列)(23) HG/T 20627-2009 钢制管法兰用非金属平垫片(Class系列)(24) HG/T 20628-2009 钢制管法兰用聚四氟乙烯包覆垫片(Class系列)(25) HG/T 20630-2009 钢制管法兰用金属包覆垫片(Class系列)(26) HG/T 20631-2009 钢制管法兰用缠绕式垫片(Class系列)(27) HG/T 20632-2009 钢制管法兰用具有覆盖层的齿形组合垫(Class系列)(28) HG/T 20633-2009 钢制管法兰用金属环形垫(Class系列)(29) HG/T 20634-2009 钢制管法兰用紧固件(Class系列)(30) HG/T 20635-2009 钢制管法兰、垫片、紧固件选配规定(Class系列)(31) HG21505-1992 组合式视镜(32) HG/T21514~21535-2005 钢制人孔和手孔(33) HG/T21583-1995 快开不锈钢活动盖(34) HG21594~21604-1999 不锈钢人、手孔(35) HG21589-1995 透光式玻璃板液面计(36) HG21590-1995 反射式玻璃板液面计(37) HG21591-1995 视境式玻璃板液面计(38) HG/T21550-1993 防霜液面计(39) HG/T21575-1994 带灯视镜(40) HG21563~21572-1995 传动装置(41) HG21566-1995 单支点机架(42) HG21567-1995 双支点机架(43) HG21568-1995 传动轴(44) HG21571-1995 机械密封(45) HG21607-1996 异径筒体和封头2.3.1 国家标准:(1) GB/T539-2008 耐油石棉橡胶板(2) GB/T699-1999 优质碳素结构钢(3) GB/T700-2006 碳素结构钢(4) GB/T710-2008 优质碳素结构钢热轧薄钢板和钢带(5) GB/T709-2006 热轧钢板和钢带的尺寸,外形,重量及允许偏差(6) GB/T711-2008 优质碳素结构钢热轧厚钢板和钢带(7) GB713-2008 锅炉和压力容器用钢板(8) GB/T716-1991 碳素结构钢冷轧钢带(9) GB/T912-2008 碳素结构钢和低合金钢热轧薄钢板及钢带(10) GB3087-2008 低中压锅炉用无缝钢管(11) GB/T3090-2000 不锈钢小直径无缝钢管(12) GB/T3091-2008 低压流体输送用焊接钢管(13) GB/T3274-2007 碳素结构钢低合金结构钢热轧厚钢板和钢带(14) GB/T3280-2007 不锈钢冷轧钢板和钢带(15) GB/T3524-2005 碳素结构钢和低合金结构钢热轧钢带(16) GB 3531-2008 低温压力容器用低合金钢钢板(17) GB/T4226-2009 不锈钢冷加工钢棒(18) GB/T4237-2007 不锈钢热轧钢板和钢带(19) GB/T4238-2007 耐热钢板(20) GB/T4240-1993 不锈钢丝(21) GB/T5117-1995 碳钢焊条(22) GB/T5118-1995 低合金钢焊条(23) GB/T5231-2008 冷轧低碳钢及钢带(24) GB/T5293-1999 埋弧焊用碳钢焊丝和焊剂(25) GB5310-2008 高压锅炉用无缝钢管(26) GB6479-2000 高压化肥设备用无缝钢管(27) GB/T6893-2000 铝及铝合金拉(轧)制无缝管(28) GB/T8810-1995 二氧化碳气体保护焊用焊丝(29) GB/T8163-2008 输送流体用无缝钢管(30) GB/T8165-2008 不锈钢复合钢板和钢带(31) GB 9948-2006 石油裂化用无缝钢管(32) GB/T12771-2008 流体输送用不锈钢焊接钢管(33) GB/T17395-2008 无缝钢管尺寸,外形,重量及允许偏差(34) GB 19189-2003 压力容器用调质高强度钢板(35) GB 24511-2009 承压设备用不锈钢钢板及钢带(36) GB/T10858-2008 铝及铝合金焊丝2.3.2 行业标准:(1) JB 2835-1985 低温钢焊条(2) JB/T4722-1992 管壳式换热器用螺纹换热管基本参数(3) JB4726-2000 压力容器用碳素钢和低合金钢锻件(4) JB4727-2000 低温压力容器用低合金钢锻件(5) JB4728-2000 压力容器用不锈钢锻件(6) JB4741-2000 压力容器用镍铜合金热轧板材(7) JB4742-2000 压力容器用镍铜合金无缝管(8) JB4743-2000 压力容器用镍铜合金锻件(9) JB4733-1996 压力容器用爆炸不锈钢复合钢板(10) SH3405-1996 石油化工企业钢管尺寸系列(11) HG20537.1~4-1992 奥氏体不锈钢焊接钢管选用规定2.3.3常用设计手册(1)《化工工艺设计手册》(第三版)(2)化工部设备设计技术中心站《化工设备标准手册》(1996)(3)化工部设备设计技术中心站《化工设备标准手册》(1998)(4)化工部设备设计技术中心站《化工设备图册》(1988)(5)化工部设备设计技术中心站《化工设备结构图集》(1990)(6)化工部设备设计技术中心站《板式塔结构设计手册》(1987) (7)化工部设备设计技术中心站《机械密封设计手册》(1992)(8)化工部设备设计技术中心站《化工设备元件强度计算》(1989)(9)机械工业出版社《世界压力容器用钢手册》(1995)(10)机械部机械标准化研究所《国内外管件标准汇编》(1994)(11)上海科技出版社《化工设备结构图集》(1983)(12)上海科技出版社《化工设备设计全书》(1983)(13)国防工业出版社《腐蚀和腐蚀控制手册》(1988)(14)化工部生产协调司《化工压力容器设计培训教材》(1997)(15)湖北科技出版社张石铭主编《钢制压力容器》(1991)(16)北京科技出版社《压力容器介质手册》(1991)(17)中国标准出版社《压力容器相关标准汇编》(1997)(18)中国标准出版社《紧固件国家标准汇编》(1987)(19)全国化工设备设计技术中心站《压力容器设计指导手册》。

o型圈沟槽设计标准 设计手册

o型圈沟槽设计标准 设计手册

o型圈沟槽设计标准设计手册一、引言o型圈沟槽是工程中常见的一种密封元件,其设计标准和技术要求对于保证设备和管道的密封性至关重要。

本文将从o型圈沟槽的设计标准和技术要求进行全面评估,并据此撰写一篇有价值的文章,以帮助读者更深入地理解o型圈沟槽的设计与应用。

二、o型圈沟槽的基本概念1. o型圈沟槽的定义o型圈沟槽是一种用于固定o型圈密封件的槽或凹槽,通常用于机械设备、汽车和管道系统等领域。

o型圈沟槽的设计合理与否将直接影响o型圈的密封效果和使用寿命。

2. o型圈沟槽的结构形式常见的o型圈沟槽结构形式包括U形槽、矩形槽和V形槽等。

不同的结构形式适用于不同的工作环境和密封要求,因此在设计时需要根据具体情况进行选择。

三、o型圈沟槽设计标准1. 材料选择o型圈沟槽的材料选择应符合国家标准,常见的材质有金属、橡胶和塑料等。

材料的选择应考虑工作环境的温度、压力和介质等因素,以保证o型圈的密封性能。

2. 尺寸设计o型圈沟槽的尺寸设计应符合相关的标准要求,包括内径、外径、槽宽和槽深等参数。

尺寸设计的合理与否将直接影响到o型圈的安装和使用效果,因此需要严格按照标准进行设计。

3. 表面处理o型圈沟槽的表面处理应符合相关的技术要求,通常需要进行光洁度和光洁度检测,以保证表面粗糙度和平整度满足要求。

表面处理的质量将直接影响到o型圈的密封效果和使用寿命。

四、o型圈沟槽设计手册1. o型圈沟槽设计的基本步骤根据设计标准和技术要求,o型圈沟槽设计的基本步骤包括确定密封要求、选择o型圈材料、设计槽形和尺寸、进行表面处理和进行密封性能测试等。

2. 设计注意事项在进行o型圈沟槽设计时需要注意以下几点:一是要充分了解工程要求和使用环境,确保o型圈的材料和结构能够满足要求;二是要严格按照相关的标准和规范进行设计,保证o型圈沟槽的质量和性能;三是要进行密封性能测试,以保证设计的合理性和可靠性。

五、个人观点和理解o型圈沟槽的设计标准和技术要求对于保证密封件的密封性能非常重要,合理的设计和严格的执行标准将直接影响到设备和管道的运行安全和稳定性。

密封填料技术手册

密封填料技术手册

石墨盘根
G-200
G-200 提供最低的摩 擦力以节能,提供对研磨介 质最好的密封性以改善可靠 性,提供最好的耐温和耐化 学腐蚀性能以延长盘根使用 寿命。
G-200是应用于高温 旋转及含浆料介质的理想 选择。
1333-G
1333-G是由石墨纤维 增强的柔性石墨丝和高纯度 石墨长丝纱线编织而成,可 提供高拉伸强度及低摩擦阻 力。1333-G良好的散热性使 得客户能降低冲洗水量和能 耗。由于1333-G几乎能够胜 任于任意场合,所以我们客户 也意识到了其在降低库存投资 方面的巨大作用。
3
QUICKSET® 9001 阀门填料
QUICKSET是一种低泄 漏可选填料。专门针对较浅的 填料函设计而成。如同EVSP, QUICKSET可以满足泄漏要 求低于100ppm的场合。而且, QUICKSET既能提供低泄漏, 又能对阀杆减少约20%的摩擦 力。
技术特性
结构: 杯锥状中间环及模压高密度1303-Dry端环 温度: -200ºC至+455ºC空气中
型号:98
目录
填料产品
石墨盘根 G-200 ................................................................1 1300-E ............................................................... 1 1333-G ..............................................................1
5200 ..................................................................8 PTFE 盘根

阀门设计手册第三版计算书

阀门设计手册第三版计算书

G15
(设计手册表5-215)阀杆与球体连接
1
挤压应力
Z
2
阀体密封圈对球体的摩擦力矩
3
正方形边长,矩形时的边长
4
阀杆头部插入球体的深度
5
球体材料许用挤压应力
6
球体材料抗拉强度
7
安全系数
Mm
a
h
[ ]
L
n
型号 零件名称 材料牌号 计算内容
DN
密 密封面上总作
序号
名称
符号 式中符号
M9
(设计手册表5-226)单向密封阀座固定球球阀阀座
Ag
La DG K0 KD
L
Ap
11
操作状态下需要的最小螺栓载荷
Lp
12
垫片比压
13
设计压力
14
操作垫片系数
15
密封安全系数
16
设计温度下螺栓材料的许用应力
y
p K1 fs
t
17
实际使用的螺栓总截面积
Ab
18
实际选用的螺栓螺纹小径
dk
19
螺栓数量
n
20
力劈
sG
表5-129操作状态下法兰载荷力臂(根据法兰形式
p
2
操作状态下需要的法兰力矩
Mp
3
法兰抗弯截面系数
W
4
危险截面A-A的法兰抗弯截面系数
WA A
5
法兰外经
6
法兰内经
D
Di
d
' b
7
螺栓孔计算直径
d
' b
8
法兰厚度
tf
9
法兰颈部大端有效厚度

密封设计规范

密封设计规范

密封设计规范目录目录------------------------------------------1参考资料--------------------------------------21.目的----------------------------------------32.适用范围------------------------------------33.密封概述------------------------------------3垫片静密封-------------------------------3-----------------3---------------3法兰面垫片密封的压紧型式-----------4密封胶静密封-----------------------------5密封胶密封结构及原理----------------5密封胶密封的压紧型式----------------6成型填料密封-----------------------------6非金属O型圈的密封结构机理----------6非金属O型圈失效模式----------------20其他型式的密封圈-------------------25金属空心O型环密封------------------254密封试验-------------------------------------25参考资料:1)<<机械设计手册>>第五版 .化学工业出版社2)<<机械设计图册>> 北京.化学工业出版社.20003) 国标GB 700 – 86,GB 4208等密封标准4)1.目的:统一规范电池组箱体密封设计标准,方便开发人员进行密封结构设计。

2.适用范围:标准适用于天津市捷威动力有限公司动力电池开发部开发的电池组系统。

3.密封概述:电池组箱体密封主要采用垫片静密封,密封胶静密封,成型填料(动静)密封三大类。

密封设计手册

密封设计手册

一、密封的分类:1、静密封:(1)根据工作压力:高压静密封、中压静密封、低压静密封(2)根据工作原理:法兰连接垫片密封、自紧密封、研合面密封、O形环密封、胶圈密封、填料密封、螺纹连接垫片密封、螺纹连接密封、承插连接密封、密封胶密封2、动密封:(1)根据密封面间是滑动还是旋转运动:往复密封、旋转密封(2)根据密封件与其做相对运动的零部件是否接触:A.接触式动密封a.按密封件的接触位置:圆周(径向)密封、端面(轴向)密封(机械密封)b.按密封原理:填料密封(毛毡密封、软填料密封、硬填料密封、挤压型密封、唇形密封)、油封密封、涨圈密封B.非接触式动密封:迷宫密封、动力密封(离心密封、浮环密封、螺旋密封、气压密封、喷射密封、水力密封、磁流密封等)C.无轴封密封(隔膜式、屏蔽式、磁力传动式)二、机械密封:机械端面密封是一种旋转传动件密封,是由一对或数对动环与静环组成的平面摩擦副构成的密封装置。

主要部件是动环和静环,一个随主轴旋转,一个固定不动构成机械密封的基本元件:端面摩擦副(动环、静环)、弹性元件(弹簧)、辅助密封(O形圈)、传动件(传动销、传动螺钉)、防转件(防转销)、紧固件(弹簧座、压环、压盖、紧钉螺钉、轴套)静环,又称为非补偿环动环,又称为补偿环由补偿环、弹性元件和副密封等构成的组件称为补偿环组件。

机械密封分类:根据端面接触状态:接触式机械密封、非接触式机械密封、半接触式密封根据静环安装位置:内装式密封、外装式密封根据介质泄漏方向:内流型、外流型根据弹簧元件运动状态:静止式密封、旋转式密封根据密封流体在密封端面引起的卸载程度:平衡型密封、非平衡型密封根据弹性元件的结构和布置:单弹簧式密封、多弹簧式密封、波纹管密封、膜片密封根据密封端面数目:单端面密封、双端面密封、多端面密封根据载荷程度不同:平衡型、非平衡型、过平衡型机械密封计算:1、端面液膜压力:机械密封端面间隙液膜的承载能力。

(1)液膜静压力:当密封间隙有微量泄漏时,由于密封环内外径压差促使流体流动,而流体通过缝隙受到密封面的节流作用,使压力逐步降低Pm=λpPm -------端面上平均液膜静压力,Paλ----液膜反压系数p---密封流体压力(2)液膜动压力:机械密封环端面即使经过精细的研磨加工,在微观上仍存在一定的波动,当两个端面彼此相对摩擦时,由于液膜作用会产生动压效应。

机械设计手册之 密封装置

机械设计手册之 密封装置

3、迷宫密封 迷宫密封是在需要密封的表面加工几个拐弯的沟槽, 形成象迷宫一样的“曲路” ,使泄漏的介质在沟槽里 产生压力降,不能顺畅的通过,即可形成密封。曲路的 布置可以是轴向的,也可以是径向的。当采用轴向曲路 时,假若轴的热伸缩比较大或者设计不严谨,都有使旋 转片和固定片相接触的可能,因此在一般情况下以径向 布置为宜。工作时沟 槽内涂满润滑 脂,以增加密 封效果。
(3) 弹塑性体 橡胶和塑料。 橡胶类有天然橡胶和合成橡胶之分。 橡胶主要用于垫片、成型填料、软填料、油封、防 尘密封件等。 塑料有氟塑料、尼龙、酚醛塑料、聚乙烯、聚四氟 乙烯等。主要用于垫片、成型填料、软填料、硬填料、 防尘密封件、活塞环、机械密封等。可耐酸、耐碱、 耐油等。聚四氟乙烯最高可耐温度300℃。
密封的好坏,直接关系到一个机器的工作质量和 使用寿命,切不可掉以轻心。有些场合,密封的可靠程 度尤为重要,比如飞机和航天器上的密封,毒气、毒液 储罐,易燃、易爆气体储罐等的密封。
多数密封件已标准化、系列化,根据工作条件和使 用要求加以选用。
第二节 密封类型与选择
一、密封的类型 密封按被密封的两结合面之间是否有相对运动而
上法兰
缸盖
机等汽缸结合面的密封。
下法兰
缸体
三、O形圈密封 O形圈密封寿命长,结构紧凑,
装拆方便,密封性能好,根据不同 的材料,可在-100℃260℃ 的温 度范围和100MPa的压力下使用。
O形圈 法兰盖
法兰
缸体
如果在更高或更低的温度和压力条 件下工作,可以采用金属空心O形 环密封,它可以在280MPa压力下 工作,温度范围为-250℃650℃。
机械设计
第一节 概述 第二节 密封类型与选择 第三节 静密封 第四节 动密封 第五节 机械密封 第六节 其他密封
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、密封的分类:1、静密封:(1)根据工作压力:高压静密封、中压静密封、低压静密封(2)根据工作原理:法兰连接垫片密封、自紧密封、研合面密封、O形环密封、胶圈密封、填料密封、螺纹连接垫片密封、螺纹连接密封、承插连接密封、密封胶密封2、动密封:(1)根据密封面间是滑动还是旋转运动:往复密封、旋转密封(2)根据密封件与其做相对运动的零部件是否接触:A.接触式动密封a.按密封件的接触位置:圆周(径向)密封、端面(轴向)密封(机械密封)b.按密封原理:填料密封(毛毡密封、软填料密封、硬填料密封、挤压型密封、唇形密封)、油封密封、涨圈密封B.非接触式动密封:迷宫密封、动力密封(离心密封、浮环密封、螺旋密封、气压密封、喷射密封、水力密封、磁流密封等)C.无轴封密封(隔膜式、屏蔽式、磁力传动式)二、机械密封:机械端面密封是一种旋转传动件密封,是由一对或数对动环与静环组成的平面摩擦副构成的密封装置。

主要部件是动环和静环,一个随主轴旋转,一个固定不动构成机械密封的基本元件:端面摩擦副(动环、静环)、弹性元件(弹簧)、辅助密封(O形圈)、传动件(传动销、传动螺钉)、防转件(防转销)、紧固件(弹簧座、压环、压盖、紧钉螺钉、轴套)静环,又称为非补偿环动环,又称为补偿环由补偿环、弹性元件和副密封等构成的组件称为补偿环组件。

机械密封分类:根据端面接触状态:接触式机械密封、非接触式机械密封、半接触式密封根据静环安装位置:内装式密封、外装式密封根据介质泄漏方向:内流型、外流型根据弹簧元件运动状态:静止式密封、旋转式密封根据密封流体在密封端面引起的卸载程度:平衡型密封、非平衡型密封根据弹性元件的结构和布置:单弹簧式密封、多弹簧式密封、波纹管密封、膜片密封根据密封端面数目:单端面密封、双端面密封、多端面密封根据载荷程度不同:平衡型、非平衡型、过平衡型机械密封计算:1、端面液膜压力:机械密封端面间隙液膜的承载能力。

(1)液膜静压力:当密封间隙有微量泄漏时,由于密封环内外径压差促使流体流动,而流体通过缝隙受到密封面的节流作用,使压力逐步降低Pm=λpPm -------端面上平均液膜静压力,Paλ----液膜反压系数p---密封流体压力(2)液膜动压力:机械密封环端面即使经过精细的研磨加工,在微观上仍存在一定的波动,当两个端面彼此相对摩擦时,由于液膜作用会产生动压效应。

əp/ əx=6ήv(h-h0)/h3əp/ əx---端面间液体沿运动方向的压力增量,即液膜动压力ή---端面间液体黏度v---液体沿运动方向流动的线速度h---两端面的间隙,即膜厚h0---液膜压力出现最大值处的膜厚2、载荷系数:K=Ae/A介质压力作用在补偿环上使之与非补偿环趋于闭合的有效作用面积(即载荷面积)Ae与密封端面面积(即接触面积)A之比为载荷系数K。

载荷系数的大小表示介质压力加到密封端面的载荷程度,通常可通过在轴或轴套上设置台阶,减小Ae改变K值。

K值的大小与介质的黏度、温度、汽化压力有关,黏度低时取小值,但一般取K≥0.5。

3、端面比压密封端面单位面积上所受的力称为端面比压,用Pc表示。

由弹簧力作用在密封端面单位面积上的压力称为弹簧比压,用Ps表示。

端面比压可根据作用在补偿环上的力平衡来确定,它主要取决于密封结构型式和介质压力。

(1)内流单端面机械密封(平衡型)的端面比压:弹簧力:Fs=PsA (A=π(d2²-d1²)/4)Ps-----弹簧比压,弹性元件施加到密封环带单位面积上的压紧力,PaA-----密封环带面积,m²d2、d1---密封环带外径和内径,m作用于端面的介质总压力:Fp=pAe (Ae=π(d2²-d b²)/4)p---介质压力,PaAe---介质压力作用于补偿环上的有效载荷面积,m²d b---平衡直径,即介质压力在补偿环辅助密封处的有效作用直径,mFs、Fp都是使端面趋于闭合的力端面液膜压力Fm(液膜静压力和液膜动压力)都是使端面开启的力: Fm≈R=λpAR----作用在密封面上的开启力端面所受净闭合力:Fc′=Fs+Fp-Fm该式是以密封环带单位面积上净剩的闭合力计算,最终推出端面比压Pc=Ps+(K-λ)P各种平衡程度的内流式或外流式机械密封均可按此式计算端面压力,区别仅在于K值的大小和正负不同。

(2)双端面机械密封的端面比压:靠大气侧的密封面受力情况与内流式单端面机械密封完全相同Pc=Ps+(K-λ)PfPf-----封液压力,Pa靠介质侧的密封面受力情况同上述方法得出端面比压为Pc=Ps+(K1-λ)Pf +(K2-λ)P按内流式计算的载荷系数为K1= d2²-d b²/d2²-d1²按外流式计算的载荷系数为K2= d b²-d1²/d2²-d1²(3)波纹管机械密封的端面比压:Pc=Ps+(K-λ)PPs---波纹管(或加弹簧)的弹簧比压d---轴直径d e ---波纹管有效直径d3----波纹管内径,md4----波纹管外径,m对于内流式 K= d4²-d e²/d2²-d1²对于外流式 K= d e²-d²/d2²-d1²(4)端面密封中各项参数的确定(详情见密封手册):①弹簧比压Ps弹簧压力的主要作用是为了克服辅助密封的摩擦和动环的运动惯性,保持一定的密封面压力,使主机在启、停或介质压力波动时密封端面能紧密接合,使补偿环能追随端面的磨损沿轴向移动。

弹簧比压Ps的选择原则:a.弹簧比压应能保证密封低压操作、停车时的密封和克服密封圈与轴(轴套)的摩擦力。

b.辅助密封圈若采用橡胶材料,弹簧比压可低些;若采用聚四氟乙烯材料,弹簧比压应取的高些。

c.压力高、润滑性好的介质,弹簧比压可大些;反之应取小些。

②载荷系数K在结构设计中初步计算端面比压时,可根据介质压力和pv值、介质特性和摩擦副材料等按经验或通过实验选定K值,K值大小与介质黏度、温度、汽化压力有关,黏度低时取小值,但一般取K≥0.5,否则介质压力作用在密封端面上的轴向载荷过小,易使端面被液膜压力等推开而增大泄漏量。

③液膜反压系数λλ为密封面间的平均液膜压力与密封介质压力之比,λ值的大小不仅与密封端面尺寸有关,还与介质性质、转速、压力以及密封表面状态等有关。

④端面比压Pca.端面比压应始终为正值,且不能小于端面间液膜的反压力,使端面始终被压紧贴合;b.端面比压应大于因摩擦使端面间温度升高时的介质饱和蒸汽压,否则因介质蒸发而破坏端面间液膜,会造成干摩擦而加剧磨损;c.控制端面比压数值,使端面间液膜在泄漏量尽可能小的条件下,还能保持端面间的润滑作用;d.必须同时考虑到摩擦副线速度的影响,使PcV值小于材料允许值。

(5)几何参数的计算①密封端面宽度:初选时依据:b f=0.0025+0.022dd----轴径,m依据公式计算结果圆整后适合一般环,对于宽环应加0.015d,对于窄环应减0.015d。

最终应考虑密封面接触压力大小,与面积比一同确定。

②密封端面内径对于内外流平衡型密封:(见密封手册)对于非平衡型:d1=d+(1~5)③密封端面外径d2= d1+2b④软环端面凸台高度软环端面凸台高度e主要根据材料的强度、刚度和耐磨能力来确定。

参照《机械技术密封条件》。

端面内外径棱缘不允许倒角。

静环的内径与轴的间隙参照上表,动环则根据轴径的大小一般取0.5~1mm窄环常用软材料,宽环常用硬材料(软材料环的密封面宽度应比硬材料环窄)(6)pv值pv值是设计和使用机械密封的重要参数,计算时随着选取的压力基准不同,pv 值有不同的含义:①pv值是以被密封介质压力p与密封端面平均滑动速度v的乘积,仅仅反映密封处工艺条件下的工作参数极限(pv)值是指密封失效时达到的最高pv值许用[pv]值是极限(pv)值除以安全系数的数值②Pc V值是以密封端面比压Pc与密封端面平均滑动速度v的乘积,是机械密封实际工作时的性能参数。

极限(Pc V)值是指密封失效时达到的最高Pc V值许用[Pc V]值是极限(Pc V)值除以安全系数的数值,是密封设计时的重要依据。

若设计时计算的Pc V值大于[Pc V]值,则应调整结构参数,或改进摩擦副材料、改善润滑状况,或采取强化冲洗和冷却等措施。

4、摩擦功率机械密封的摩擦功率包括密封端面摩擦功率Pf和旋转组件对介质的搅拌功率Ps。

因后者比前者小得多,而且很难准确计算,通常仅计算密封端面摩擦功率Pf。

Pf=ƒπd m b Pc Vd m---密封端面平均直径,m,d m=(d1+d2)/2b----密封端面宽度,m,b=(d2-d1)/2v----密封面平均线速度,m/sn----转速,r/minƒ----端面摩擦因数三、机械密封结构设计:机械密封的设计步骤1、机械密封的设计步骤:(1)设计条件①使用轴封的机泵类型及轴封的部位②工作参数(温度、压力、转速、轴径等)③介质性质(密度、黏度、浓度等)④主机工作特点(连续运转、开停次数、周期、转向)⑤主机工作环境(室内、室外、环境温度等(2)对机械密封的要求①确定主机对密封的允许泄漏量、泄漏点、泄漏方向(内漏或外漏)要求等,保证生产安全可靠地运行。

②密封使用寿命,反映密封耐磨性、耐蚀性、耐温性和耐振性的综合结果,对石油化工企业,要求机泵轴封寿命长,保证工艺装置连续生产。

③可靠性和稳定性。

④主机对密封部分外廓尺寸和结构条件的限制。

⑤节省能耗与物料消耗。

⑥操作及生产工艺的稳定性。

⑦材料和价格。

2、机械密封的结构选型:(1)根据工作参数p、v、t选型①工作压力p(密封室内密封介质的压力)②周速v(密封面平均直径的圆周速度)③温度t(密封箱内密封介质温度)(2)根据介质性质选型(3)根据轴径选型3、机械密封的主要零件:摩擦副(密封副)、辅助密封、弹性元件、传动件、紧固件。

机械密封常用材料及选择1、密封副材料选择:(1)密封面软材料:石墨、树脂、铜合金(2)密封面硬材料:硬质合金、金属材料、工程陶瓷、新型陶瓷2、辅助密封材料及选择:弹性体、塑料、纤维、无机材料、金属3、弹簧和波纹管材料及选择:(1)弹簧材料:磷青铜、碳素弹簧钢、不锈钢(2)波纹管材料:金属、塑料、橡胶4、其他金属构件材料:不锈钢、铬钢四、机械密封辅助系统:冲洗、冷却、过滤、润滑五、液压、气动密封:1、概述:液压传动与气压传动都是以有压流体为工作介质,进行能量传递与控制的传动型式。

2、类型:根据被密封介质的不同:液压密封、气压密封根据密封材料的不同:金属密封、橡胶密封根据介质工作压力不同:高压密封、低压密封、真空密封根据密封偶合面间有无相对运动:静密封、动密封根据密封件的形状、型式:成型填料密封、胶密封、带密封、填料密封根据密封件在密封装置中所起的作用:辅助密封、主要密封3、工作介质:(1)液压传动常用工作介质:石油基液压液、难燃液压液(2)气压传动常用工作介质:空气(不含水蒸气的干空气)4、材料:(1)对密封材料的一般要求:致密性好,不易泄露介质,压缩性和回弹性好,高温下不软化不分解,低温下不硬化不脆裂,耐腐蚀,耐磨性好等。

相关文档
最新文档
