超声造影之基本原理篇
超声造影原理及临床应用简介
超声造影原理及临床应用简介1968年，Gramiak首次用生理盐水与靛青绿混合震荡液，经心导管注射，实现了右心腔显影，开创了超声造影(contrast-enhanced ultrasound imaging)的先河。
随着造影剂的不断发展、超声仪器分辨率的提高以及新型成像技术的应用，超声造影的应用范围日益扩展。
(一) 超声造影原理：超声波遇见散射体(小于入射声波的界面)会发生散射，其散射的强弱与散射体的大小。
形状及与周边组织的声阻抗差别相关。
血液内尽管含有红细胞、白细胞、血小板等有形物质，但其声阻抗差很小，散射很微弱，所以在普通超声仪上无法显示。
如果人为地在血液中加入声阻抗与血液截然不同的介质(微气泡)，则血液内的散射增强，出现云雾状的回声，这就是超声造影的基本原理。
组织声学造影正是利用这一原理，静脉注入超声造影剂(含微气泡的溶液)，造影剂随血流灌注进入器官、组织，使器官、组织显影或显影增强，从而为临床诊断提供重要依据。
(二) 超声造影剂的分类：第一代造影剂：包裹空气的微泡。
微泡大小及变形性与红细胞相似，经静脉注射后可自由通过肺循环。
第二代造影剂：微泡造影剂内包裹的气体与第一代声学造影剂不同，主要为高分子量、低血液溶解度的氟碳类或氟硫类气体。
该类微泡造影剂在血液中的稳定性明显高于含空气微泡造影剂，其声学造影效果优于第一代声学造影剂。
第三代造影剂：特殊用途的微泡造影剂。
主要是通过对微泡外壳的改建，将特异性配体连接到微泡造影剂表面，通过血液循环使之到达感兴趣的组织或器官，选择性地与相应受体结合，从而达到应用微泡靶向诊断与治疗作用。
可用于血栓、炎症、肿瘤的诊断，以及基因或药物的靶向传输等。
超声分子成像是超声造影成像技术一个新的研究热点。
(三) 超声造影方法：超声造影剂给药途径：（1）静脉内注射：适用于右心、左心、心肌以及肝、肾等全身血池超声造影。
（2）主动脉内或心腔内注射：使用于通过左心导管或心脏外科手术中直接注射。
超声造影临床应用(两篇)
引言：超声造影是一种通过在体内注射超声造影剂后利用超声波技术观察和评价器官和组织的影像方法。
在临床应用中，超声造影已经得到广泛应用，并取得了显著的成果。
本文将以超声造影临床应用为主题，从五个大点来详细阐述其在不同领域的应用。
概述：超声造影通过注射含有微小气泡的造影剂，可以使血管和实质性组织成为超声波强化影像信号的来源，从而提高超声检查的分辨率和对血流动力学的评价能力。
在临床上，超声造影已经应用于多个领域，包括心脏、肝脏、肾脏、乳腺和子宫等器官的疾病诊断和评估。
正文内容：一、心脏病领域的应用1. 心肌缺血的评估：通过超声造影可以观察心室壁运动异常区域，评估心肌缺血的程度和范围。
2. 心脏瓣膜病的评估：超声造影可以准确评估心脏瓣膜疾病，并辅助决策手术治疗的时机和方式。
3. 心脏血流动力学的评估：通过超声造影可以观察心腔和心瓣的变形情况，评估心脏血流动力学的状态。
二、肝脏病领域的应用1. 肝血流动力学的评估：通过超声造影可以观察肝血流的速度和方向，评估肝动脉和门静脉的功能和血流量。
2. 肝脏肿瘤的检测和评估：超声造影可以帮助定位肝脏肿瘤，并评估其血供情况，对肿瘤的良恶性进行初步判断。
3. 肝动脉栓塞治疗的指导：超声造影可以在肝动脉栓塞治疗过程中实时观察血流变化，指导操作和评估疗效。
三、肾脏病领域的应用1. 肾血流动力学的评估：通过超声造影可以观察肾血流的速度和方向，评估肾动脉和肾静脉的功能和血流量。
2. 结石的检测和评估：超声造影可以帮助定位肾脏结石，并评估其大小和位置，指导治疗和手术的决策。
3. 肾脏病变的定性和定量评估：通过超声造影可以观察肾脏病变的形态和血供情况，辅助肾脏病的定性和定量评估。
四、乳腺病领域的应用1. 乳腺肿瘤的检测和评估：超声造影可以帮助定位乳腺肿瘤，并评估其内部的血供情况，对乳腺肿瘤的良恶性进行初步判断。
2. 乳腺导管内乳头状瘤的检测和评估：超声造影可以观察乳腺导管内乳头状瘤的形态和血供情况，辅助诊断和治疗的决策。

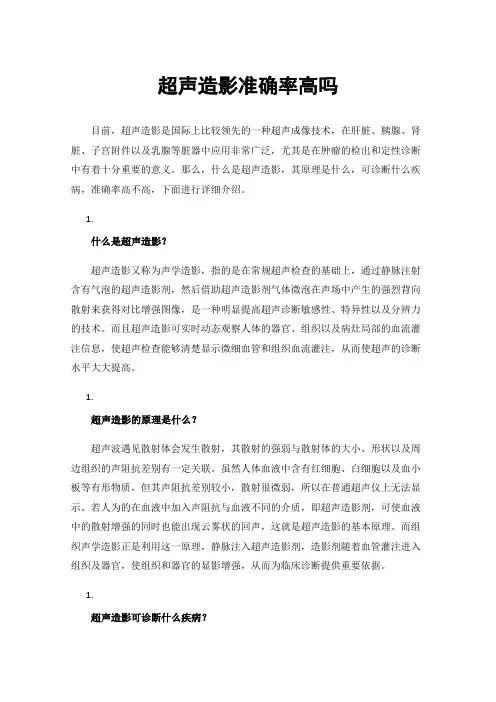

超声造影准确率高吗
超声造影准确率高吗目前，超声造影是国际上比较领先的一种超声成像技术，在肝脏、胰腺、肾脏、子宫附件以及乳腺等脏器中应用非常广泛，尤其是在肿瘤的检出和定性诊断中有着十分重要的意义。
那么，什么是超声造影，其原理是什么，可诊断什么疾病，准确率高不高，下面进行详细介绍。
1.什么是超声造影？超声造影又称为声学造影，指的是在常规超声检查的基础上，通过静脉注射含有气泡的超声造影剂，然后借助超声造影剂气体微泡在声场中产生的强烈背向散射来获得对比增强图像，是一种明显提高超声诊断敏感性、特异性以及分辨力的技术。
而且超声造影可实时动态观察人体的器官、组织以及病灶局部的血流灌注信息，使超声检查能够清楚显示微细血管和组织血流灌注，从而使超声的诊断水平大大提高。
1.超声造影的原理是什么？超声波遇见散射体会发生散射，其散射的强弱与散射体的大小、形状以及周边组织的声阻抗差别有一定关联。
虽然人体血液中含有红细胞、白细胞以及血小板等有形物质，但其声阻抗差别较小，散射很微弱，所以在普通超声仪上无法显示。
若人为的在血液中加入声阻抗与血液不同的介质，即超声造影剂，可使血液中的散射增强的同时也能出现云雾状的回声，这就是超声造影的基本原理。
而组织声学造影正是利用这一原理，静脉注入超声造影剂，造影剂随着血管灌注进入组织及器官，使组织和器官的显影增强，从而为临床诊断提供重要依据。
1.超声造影可诊断什么疾病？超声造影剂通过静脉注射后，可分布于全身组织和脏器的毛细血管中，使组织和脏器的超声回声增强至一万倍以上，从而发现普通超声下没有发现的、不明显的以及无法明确诊断的病灶。
而超声医生通过超声造影的特征，可对全身各脏器肿瘤为良性或恶性来进行诊断。
比如肝癌、卵巢癌、肾癌以及肝血管瘤等；可对病变的包膜以及边界进行确定。
比如确定肝脓肿病灶边界，肥大肾柱、肾肿瘤的鉴别等；可对微小病灶及早发现。
比如直径小于1cm的乳腺癌、鉴别微小病灶是囊性还是实性等；可对空腔脏器的走形及占位进行观察。
超声造影基础

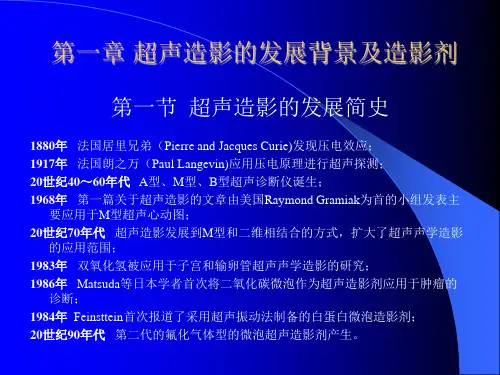

要应用于M型超声心动图； 20世纪70年代 超声造影发展到M型和二维相结合的方式，扩大了超声声学造影
