气缸盖平面度的测量
气缸盖平面度的测量
测量工具
1、检查工具
刀口尺
钢直尺 塞尺
气缸盖的检测
测量方法：
1、量具测量前应用干净的毛 巾清洁。 2、测量时刀口尺（钢直尺） 应倾斜于气缸体有一定的角 度。 3、使用塞尺测量气缸盖对称 线，要求测每条线5个点。
测量位置：
数据分析
结果分析
查找维修手册
添加文本
作业
提交实验报告
要求：1、测量步骤 2、测量方法
分析：气缸 盖的变形会 引起该故障 吗？
平面度的测量
气缸盖平面度的测量
气缸盖变形的定义：气缸盖与气缸体的结合平面的 平面度误差超限。
变形的影响：使结合平面不能平顺结合，导致气缸 密封不严，漏气、漏油，冲坏气缸垫，使发动机无 法正常工作。
变形的原因
1
工作时受热不均
2
长时间工作受高温、高压影响
3
装配时螺栓拧紧力不均
气缸盖平面度的测量
汇报人：站长素材
目录
01
前节回顾
故障诊断
02
03
平面度的测量
作业
04
前节回顾
点击添加文本
①拆卸时，四周向中央扩 展顺序对称拆卸。（1-23-4-5-6-7-8-称安装。（109-8-7-6-5-4-3-2-1）
故障诊断
某一客户车辆出现发动机难以 启动、怠速不稳和加速无力的症 状。
汽车故障诊断与检测实验指导书(常见的实验项目)
实验一发动机曲轴形位误差的检测1、实验目的⑴曲轴弯曲变形的检测⑵曲轴曲柄半径的检测⑶曲轴轴颈磨损的检测并确定轴颈的修理尺寸2．训练准备1)测量平台1台、万向磁力表座1个、框式水平仪1台、V形架。
2)百分表1块，高度游标卡尺1把，外径千分尺2把。
3)发动机曲轴1根。
4)棉纱若干。
3．实验要求1)正确选择使用工、量具及设备；2)采用正确的检测方法，将测量误差控制在规定范围之内；3)安全文明操作。
4．技术标准曲轴弯曲度，中型货车不大于0．15mm，轿车不大于0．06mm。
5．基本操作步骤操作步骤描述：清洁并校验平台支撑曲轴检验百分表检验磁力表座装表压表测量计算确定变形量。
步骤1：清洁并校验平台⑴用棉纱清洁测量平台。
⑵用框式水平仪检验测量平台是否水平。
⑶如平台未水平，进行调整。
步骤2：支撑曲轴⑴用棉纱清洁V形铁，并将V形架放在测量平台上。
⑵用棉纱清洁曲轴各道轴颈。
⑶把曲轴首末端的主轴颈放在V形架上。
⑷清洁高度游标卡尺，并进行校正。
⑸用高度游标卡尺检测曲轴首末端主轴颈最高素线的高度。
⑹调整曲轴首末道主轴颈中心轴线，使其处于水平位置。
步骤3：检验百分表步骤4：检验万向磁力表座⑴检查磁力开关好坏。
⑵检查表架的灵活性、稳固性。
步骤5：安装百分表⑴将百分表装在表架前端的圆孔内。
⑵将螺栓锁紧。
步骤6：压表⑴将百分表压在待测部位中部的最高素线上，并与待测部位垂直，同时使百分表短针有一定的指示，再锁紧住表架。
⑵测量中间主轴颈对两端主轴颈轴线的径向圆跳动的方法如图2-15所示。
步骤7：测量⑴打开表座的磁力开关，固定磁力表座。
⑵将曲轴慢慢旋转一圈，读出百分表的最大读数和最小读数。
步骤8：计算，确定变形量⑴径向圆跳动的计算方法：最大读数与最小读数之差的一半。
⑵端面圆跳动的计算方法：最大读数与最小读数之差。
⑶所得结果与技术标准相比较，确定变形量。
注意：校验测量平台是否水平应分段测量。
如水平仪的水准器(俗称气泡)偏向哪侧，就说明该侧高，应适当调整测量平台。
汽车发动机气缸体气缸盖平面度测量教学实训任务
气缸体、气缸盖平面度的测量1.实训内容及目的1)掌握气缸盖的拆装方法。
2)掌握气缸体、气缸盖平面度的测量。
3)掌握气缸体、气缸盖的常见故障。
2.实训器材和用具1）桑塔纳发动机拆装实训台一台。
2）常用工具一套，刀口尺、塞尺。
3.实训注意事项1）实训中的安全注意事项。
2）在拆装时注意工具的选用以防造成螺丝的损坏。
4.实训操作步骤1.气缸盖的拆装1）发动机气缸盖的拆装过程拆卸铝缸盖汽缸盖螺母一定要在发动机冷却后进行，在热机状态下已发生缸盖翘曲变形。
拆卸顺序从缸盖两端对角逐渐向中间进行螺栓分两次拧松。
缸盖紧的不要用铁器硬撬，可晃动进气歧管或排气管，也可旋转曲轴，比较紧的气缸盖就可以顺利的拆下来。
（1）取下气门室盖压条，取下气门室盖（气门室盖垫为一次性部件，安装时必须更换）。
取下气门室盖下的机油反射罩。
取下气门室盖（2）用扭力扳手拆卸气缸盖固定螺栓，分三次按顺序逐渐拧松十条缸盖固定螺栓，取出固定螺栓。
慢慢晃动气缸盖，从缸体上搬出气缸盖。
卸气缸盖固定螺栓（3）拆下进气支管。
用12mm的套管拆卸八条排气支管的固定螺母，取下排气支管。
拆下进气支管。
用12mm的套管拆卸八条排气支管的固定螺母，取下排气支管。
拆下进气支管（4）拆卸凸轮轴的轴承盖。
按对角线方位松开5、1和3道轴承盖，最后松开2、4道轴承盖。
取下五道轴承盖，并取下凸轮轴。
拆卸凸轮轴（5）取出八个液压挺柱，并将液压挺柱与凸轮轴接触的一面向下放置(如图2-5所示的液压挺柱的放置为错误放置）。
将拆下的液压挺柱做上标记，液压挺柱不可互换。
用气门弹簧专用工具压下气门弹簧，并取下气门锁片。
拆液压挺柱、气门（6）取出气门弹簧，并拔出气门，在拔出气门前，应在气门头部做上识别标记，以便在安装时按原来的排列顺序装回）。
拆下气门（7）清理气缸体，使用铲刀，将气缸体上、下表面的所有缸垫粘结物清除。
清理气缸体、气缸盖(8)使用汽油和毛刷清洗汽缸体上、下表面、气缸盖总成。
清洗气缸体、气缸盖2.气缸体、气缸盖、表面平面度的检查：气缸体、气缸盖变形是指与气缸盖、气缸体的结合平面翘曲变形，是一种常见的损伤形式。
汽缸体与汽缸盖平面发生变形可测量其平面度误差
汽缸体与汽缸盖平面发生变形可测量其平面度误差。
测量时用等于或略大于被测平面全长的刀形样板尺或直尺，沿汽缸体或汽缸盖平面的纵向、横向和对角线方向多处进行测量，然后用厚薄规测量其与平面间的问隙，最大间隙即该平面的平面度误差，如图4—1所示。
图4—１汽缸体与汽缸盖平面度检测汽缸体与汽缸盖接合平面的平面度要求如下：铝合金气缸体一般为0.25mm ，铸铁气缸体一般为 0.10mm 。
缸盖一般不能超过 0.05mm，否则应进行修理或更换。
对铝合金缸盖的变形多用压力校正法修理，即：将缸盖放置在平台上，用压力机在其凸起部分逐渐加压，同时用喷灯在变形处加热至 300～400 ℃，待缸盖平面与平台贴合后保持压力直到冷却。
对铸铁气缸盖的变形一般采用磨削或铣削方法进行修理。
但切削量不能过大，一般不允许超过0.5mm ，否则将改变发动机压缩比。
曲轴轴颈磨损的检验1、曲轴轴颈磨损的检验（1）将被检验的曲轴进行清洗，擦（吹）干后横放在曲轴支持架上，或连同飞轮立放在地面上。
（2）依次在曲轴主轴颈和连杆轴颈两端避开倒角处的两个横截面，I－I、II－II上，分别在圆周方向测量各轴颈的最大和最小直径，并将测量数据填入实验报告册。
（3）圆度和圆柱度的计算分别计算同一轴颈的两个横截面上的最大与最小直径差的一半，为该截面的圆柱度误差，取其大的表示该轴颈的圆度误差。
用同一轴颈两横截面中最大与最小直径差的一半表示该轴颈的圆柱度误差。
被测曲轴轴颈的圆度和圆柱度用其同名轴颈中圆柱度的最大值表示。
（4）曲轴轴颈的检验分类新曲轴或磨削后的曲轴，其直径必须符合尺寸和尺寸公差要求，各轴颈的圆度和圆柱度误差符合原厂规定。
大修时，各轴颈的圆度和圆柱度小于或等于允许值，曲轴可不经修理直接使用，超过允许值，曲轴轴颈必须修理方可使用。
修理时，同名轴颈的修理尺寸必须一致,异名轴颈允许采用不同的修理尺寸。
2、曲轴裂纹的检验（磁力探伤法）（1）CJS－3型便携式磁力探伤仪的主要技术性能：电源电压：单相交流电220V±10%。
平面度、气缸测量记录表1
气缸测量记录表（尺寸单位：mm）
圆度误差：径向测量最大直径-最小直径
2
圆柱度误差：轴向测量最大直径-最小直径
2
如果气缸的最大磨损量，圆度误差，圆柱度误差任意一项指标超过允许极限，均应修理或更换气缸体（套）。
汽油机圆度误差为0.05mm,圆柱度误差为0.20mm
解决问题：
1）确定所测气缸是否要修？
2）若要修确定维修级别和尺寸。
（一级维修级别为：0.25mm每级增加0.25）
气缸的修理尺寸=气缸最大直径+镗磨余量（0.10—0.20mm）
气缸体、气缸盖平面度检修记录表测量位置示意图
测量结果（单位mm）
注：气缸体、气缸盖平面度误差不超过0.10mm。
平面度、气缸测量记录表1
气缸测量记录表（尺寸单位：mm）
圆度误差：径向测量最大直径-最小直径
2
圆柱度误差：轴向测量最大直径-最小直径
2
如果气缸的最大磨损量，圆度误差，圆柱度误差任意一项指标超过允许极限，均应修理或更换气缸体（套）。
汽油机圆度误差为0.05mm,圆柱度误差为0.20mm
解决问题：
1）确定所测气缸是否要修？
2）若要修确定维修级别和尺寸。
（一级维修级别为：0.25mm每级增加0.25）
气缸的修理尺寸=气缸最大直径+镗磨余量（0.10—0.20mm）
气缸体、气缸盖平面度检修记录表测量位置示意图
测量结果（单位mm）
注：气缸体、气缸盖平面度误差不超过0.10mm。
气缸盖的检测教案2
《汽车发动机构造与维修》
--气缸盖的检测
学校：德保职业学校讲课人：韦继乾
一、教学内容及教材分析
本课是职业学校《汽车发动机构造与维修》中的气缸盖检测部分。
主要讲述了汽车发动机气缸盖检测、维修方面的一些知识。
二、教学目标
[认知目标] 1、让学生了解气缸盖的构造。
2、让学生了解气缸盖检测方法。
[情感目标] 1、培养学生学习汽车运用与维修的兴趣。
2、通过动手操作，让学生树立自信，学到技能，形成以自己的行动
回报社会的情感。
[能力目标] 1、掌握气缸盖变形的检验方法。
2、掌握气缸盖变形检验工具的使用方法。
3、掌握因气缸盖变形所导致的故障现象地诊断。
三、教学重难点
1、气缸盖平面度测量方法与技术要求。
2、掌握汽缸盖检测、维修方法。
四、教学方法
1、多媒体辅助手段提高学生的视觉效应。
2、采用以学生为中心的师生互动进行教学。
3、学生分组讨论以调动每位同学的学习积极性。
五、教学工具
多媒体辅助教学。
学生结合教材的内容和图片能说出检测的方法。
汽车发动机工作页9(气缸盖拆装与检测)
工作页9
项目三：曲柄连杆机构
气缸盖拆装与检测
姓名班级学号日期第组
任务：
1.掌握塞尺、扭力扳手等工量具的使用方法。
2.完成气缸盖检测、拆装气缸盖螺栓等工作内容。
目的：通过气缸盖检测、拆装气缸盖螺栓等工作内容，学会正确的测量和操作方法。
工具和材料：常用套筒工具、扭力扳手、游标卡尺、刀口尺、塞尺等工量具、气缸盖、发动机总成台架等。
注意事项：实训现场工作安全，工量具的正确使用。
一、气缸盖检测
工作过程（时限 25 分钟）
用刀口尺、塞尺测量气缸盖下平面，用游标卡尺
测量气缸盖厚度及平面度，并填表
二、拆装气缸盖螺栓（时限 35 分钟）
安装操作步骤：（拆卸时按相反顺序）
1、用套筒工具拆卸气缸盖螺栓，按照先两端、再中间的顺序进行，取下十只螺栓
后，用游标卡尺逐一测量螺栓的杆部直径和螺栓长度，如有长度过长和杆部变细的螺
栓应更换新件。
取下气缸盖和气缸垫。
2、将气缸垫放置好，放好气缸盖，装入螺栓，首先用手拧到螺纹完全啮合，再用
扭力扳手按照先中间、再两端的顺序进行，按图示顺序分三次以规定扭矩拧紧（第一
次29牛米，第二次转90°，第三次再转90°）。
*文明生产要求：使用量具轻拿轻放，使用后擦拭干净收回盒中，工件、量具、标准量块不得落地，工作完毕，清理清扫场地
三、小结。
发动机构造与维修-教案-第二章1-2
发动机进气造成燃烧过程所进的水遇热蒸发并随排气排出，由于存在缺口造成三漏（水、油、气），油压不足，可燃混合气有水分造成发动机启动困难或无法启动。
故障原因是气缸体、气缸盖有裂纹，气缸体、气缸盖水道腐蚀，气缸体、气缸盖变形，气缸垫损坏。
【理论知识】：任务2.1 机体组的构造与检修2.1.1机体组的构造机体组是构成发动机的骨架，是发动机各机构和各系统安装的基础，是安装发动机的所有主要零件和附件，承受来自各方面的载荷，并保证发动机各运动部件之间的准确位置关系。
所以机体组的故障会给发动机运行带来非常严重的问题。
本项目主要讨论发动机机体组的构造、常见故障及维修方法。
机体组主要由气缸体、曲轴箱、气缸盖、气缸垫等组成，如图2.1所示。
1.气缸体（1）气缸体作为发动机的基础部件，能承受的恶劣工作条件必须满足以下要求：①具有足够的刚度。
②具有良好的冷却性能。
③具有足够的耐磨性。
气缸体材料多是由灰铸铁或铝合金铸造而成，在气缸体内部由许多加强筋、冷却水套和润滑油道组成。
（2）气缸体分类气缸体根据与油底壳安装平面位置不同分成一般式、龙门式、隧道式三种，其中一般式构造简单、加工方便，用于中小型发动机，龙门式刚度和强度较好，但加工工艺性较差，用于大中型发动机，隧道式仅用于少数机械负荷大的发动机，如图2.2所示。
（3）气缸冷却为了使气缸内表面在高温下能正常工作，必须对气缸和气缸盖进行冷却，冷却方式有风冷和水冷，现在发动机采用的一般都是水冷式。
水冷发动机的气缸周围和气缸盖都加工有可相通的冷却水套，冷却水可以在水套中不断循环带走热量。
按气缸排列方式常分为单列、V型、对置、VR、W五种，如图2.3所示。
单列直列式（L），一般缸数不大于6的可采取这种形式。
V型气缸排成两列，中心线夹角小于180°，缩短了机体的长度和高度，增加了宽度，减轻了质量，形状复杂，一般6~12缸会采用，大众又推出W型发动机，气缸分四列错开布置，构造紧凑、复杂，成本高，应用较少。
检测气缸平面度的方法
检测气缸平面度的方法
气缸平面度的检测方法是确保发动机正常运行的重要步骤。
以下是一些常用的
气缸平面度检测方法：
1. 平板法：这是最常用的方法之一。
将一块平坦的金属板放置在气缸座上，确
保表面与气缸座完全接触。
然后使用测微千分尺或其他专用工具测量气缸座表面的高度变化。
如果高度变化超过规定的容许范围，就表明气缸座不平整。
2. 蓝色试剂法：这种方法需要使用专门的蓝色染料。
先将蓝色染料涂抹在气缸
座上，然后将平塞放置在气缸内。
拧紧缸盖并拆下，观察平塞上是否出现染料。
如果染料分布不均匀，则可能存在气缸座不平整的问题。
3. 量具法：使用特殊的量具在气缸座上进行测量。
这些量具包括气缸座测微仪、平板、气缸座测量棒等。
通过这些工具的应用，可以直接测量气缸座的平整度。
在执行气缸平面度检测时，需要注意以下事项：
1. 确保测量仪器准确可靠，以避免误差对测量结果的影响。
2. 检查量具的使用和校准说明，确保正确使用。
3. 在进行检测前，应将发动机冷却并放置在水平位置。
4. 定期清洁气缸座表面，以确保测量结果的准确性。
综上所述，通过以上提到的平板法、蓝色试剂法和量具法，您可以进行气缸平
面度的检测。
请根据具体的实际情况选择适合的方法，并确保严格按照操作步骤进行。
这些方法将帮助您确保发动机的正常运行。
发动机的拆装及测量步骤(细)
发动机的拆装及测量发动机的拆卸步骤：①要把油底壳的放油螺栓取掉；（螺栓型号GB/T 5783 M10×20，1颗）②取掉气缸盖罩螺帽，取下四颗火花塞；（螺帽型号GB/T 923 M6，4颗）③取掉进排气凸轮轴上螺栓，螺栓由中间向两边逐次取掉，取掉10个轴承盖；（螺栓型号GB/T 5783 M6×39，18颗，双头螺柱，M6×40，4颗）④先取下1号凸轮轴（进气凸轮轴），再取下2号凸轮轴（排气凸轮轴）；⑤用吸棒工具依次取下气门顶柱，先取一缸进气一边，依次到二缸、三缸、四缸，再取排气一边（同进气）；⑥松开气缸盖螺栓，从两边到中间，对角取下；（螺栓型号GB/T 花形螺栓5783 M10×1.25×90进气一边，M10×1.25×108排气一边，共10颗）⑦取下气缸盖，取下气缸盖衬垫，翻转气缸盖支撑在两木块上；⑧翻转发动机旋转架，使油底壳向上，依次取下油底壳螺栓；（螺栓型号GB/T 5783 M6×10，21颗）⑨取下机油机滤器；（GB/T 5783 M6×10，2颗，6170 M6，2颗）⑩取下一缸活塞盖紧固螺母，取下一缸活塞；（GB/T 花形螺母6170 M10，2颗）发动机部分工件测量步骤：一、缸径测量部分：1、安装、校对量缸表(1)按被测气缸标准尺寸（78.7 mm）、选择合适的接杆,装上后,暂不拧紧固定螺母。
(2)把外径千分尺调到被测气缸的标准尺寸,将装好的量缸表放入千分尺。
(3)稍微旋动接杆,便量缸表指针转动约2mm,使指针对准刻度零处,扭紧接杆的固定螺母。
为使测量正确,重复校零一次。
2、读数方法(1)百分表表盘刻度为100指针在圆表盘上转动一格为0.01 mm,转动一圈为1 mm;小指针移动一格为1 mm。
(2)测量时,当表针顺时针方向离开“0”位,表示缸径小于尺寸的缸径,它是标准缸径与表针离开“0”位格数的差;若表针逆时针方向离开“0”位,表示缸径大于标准尺寸的缸径,它是标准缸径与表针离开“0”位格数之和。
气缸盖的拆装与检测
放置气门室罩盖
5
未放置气门室罩盖或放置错误扣5分
合计
100分
2)未装垫片即安装气缸盖螺栓扣5分
3)未按照拆下的原位放置气缸盖螺栓扣1分，每出现一个扣0.5分
4)未按照规定顺序依次拧紧气缸盖螺栓扣1分
5)未使用可调式扭力扳手按照规定顺序将气缸盖螺栓拧紧至规定扭矩（29N.m）扣3分
9
安装气门挺柱
15
1)在气门挺柱上均匀涂抹润滑油少涂一个扣1分，扣完为止
2)依次放置好气门挺柱（气门挺柱不能互换），放置位置错误每个扣1分，扣完为止
劳动纪律10
安全文明生产10
工单考评30
实操考评50
工具使用5
任务方案10
实施过程30
完成情况5
合计100
综合评价
组长签字： 教师签字：
第五部分：教学建议及改进措施
附件1：气缸盖的拆装与检测评分标准
序号
考核
项目
配分
扣分标准（每项累计扣分不超过配分）
情况或违规记录
得分
2
拆除气门室罩盖
5
1)取放气门室罩盖出现磕碰扣1分
2)气缸盖下平面测量工作表填写不正确扣2分
3)气缸盖下平面平面度计算错误扣3分
6
更换与安放气缸垫
5
1)不用抹布清洁气缸垫扣1分
2)气缸垫放反或放置方向出现错误扣4分
7
安放气缸盖
5
1)气缸盖拿取不平稳扣0.5分
2)气缸盖放置时没有对准定位销扣0.5分
8
气缸盖螺栓的安装
15
1)气缸盖螺纹处及螺栓头下部不涂抹润滑油扣1分，此项分数扣完为止
2)气门室罩盖放置不规范（不许倒扣）扣1分
气缸盖的拆装与平面度检测
发动机的组装
• （3）动配合的零件表面，在装配时应涂 上润滑油。 • （4）压入配合零件在装配时，应使用压 床或专用的压入工具进行操作。如需要 在零件表面施以压力或锤击时，必须垫 以软金属块或使用铜充头。 • （5）对有装配记号的零件，须按记号装 配。
发动机的组装
• 发动机组装过程中应注意如下环节的质量： • （1）要装用合格的零件：组装前应再次检查各个 零部件的尺寸公差、形状公差是否符合技术要求， 不合格坚决不用； • （2）要保证零件的配合尺寸：对外协作加工和新 购置的零件装配前应再次检测它们之间的配合尺寸 是否 在公差范围之内，不合格不能装配； • （3）保证零件内外清洁：特别是内部油道、水套 中不许有油污、水垢；内外表面无泥污、油污；
• 缸盖拆下后应清除与缸体接合面上的粘接 剂。 • 进排气管安装顺序与拆卸时相反。 • 凸轮轴安装时应注意第一缸的位置向上； 安装轴承盖时各道位置不可装乱或装反； 按拆卸时的反向顺序拧紧螺栓并注意拧紧 力矩。
（4）配气机构的拆装
• 缸盖拆卸后如果需要继续拆装配气机构底 零部件，应进行如下程序拆装气门： • ①拆下凸轮轴后，拆下液压挺柱并按顺序 摆放好； • ②用专用工具压下气门弹簧，拆下气门锁 片，松开压具，取下气门弹簧及座； • ③拆下气门油封。
• ① 分解发动机总成时，应按照分解顺序进 行。对有公差配合要求和不应互换的零件， 如连杆轴承等，在拆卸前应记下装配标记； 如无标记时应做好记号。 • ② 应正确使用修理工具，不准猛打猛敲， 以防损坏机件；不准用扳手、钳子代替榔 头使用；使用扳手时，应注意受力方向。
发动机零部件拆卸技术要求
• ③ 拆卸静配合的销、轴、衬套时，应使用 专用铳头，不可直接敲打工件。 • ④ 拆卸带轮、齿轮和油封时，应使用拉器 等专用工具。 • ⑤ 如遇机件锈蚀难以拆卸时，可用汽油或 煤油浸泡，用榔头轻轻敲击四周或加热后 进行分解。

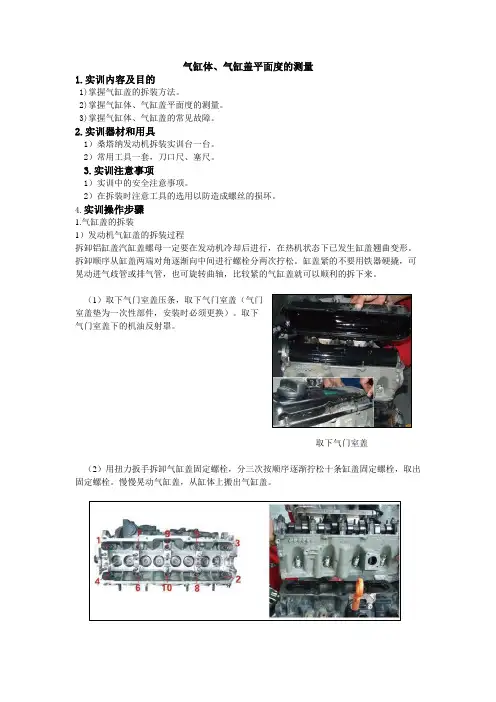

汽车发动机气缸体气缸盖平面度测量教学实训任务
气缸体、气缸盖平面度的测量1.实训内容及目的1)掌握气缸盖的拆装方法。
2)掌握气缸体、气缸盖平面度的测量。
3)掌握气缸体、气缸盖的常见故障。
2.实训器材和用具1）桑塔纳发动机拆装实训台一台。
2）常用工具一套，刀口尺、塞尺。
3.实训注意事项1）实训中的安全注意事项。
2）在拆装时注意工具的选用以防造成螺丝的损坏。
4.实训操作步骤1.气缸盖的拆装1）发动机气缸盖的拆装过程拆卸铝缸盖汽缸盖螺母一定要在发动机冷却后进行，在热机状态下已发生缸盖翘曲变形。
拆卸顺序从缸盖两端对角逐渐向中间进行螺栓分两次拧松。
缸盖紧的不要用铁器硬撬，可晃动进气歧管或排气管，也可旋转曲轴，比较紧的气缸盖就可以顺利的拆下来。
（1）取下气门室盖压条，取下气门室盖（气门室盖垫为一次性部件，安装时必须更换）。
取下气门室盖下的机油反射罩。
取下气门室盖（2）用扭力扳手拆卸气缸盖固定螺栓，分三次按顺序逐渐拧松十条缸盖固定螺栓，取出固定螺栓。
慢慢晃动气缸盖，从缸体上搬出气缸盖。
卸气缸盖固定螺栓（3）拆下进气支管。
用12mm的套管拆卸八条排气支管的固定螺母，取下排气支管。
拆下进气支管。
用12mm的套管拆卸八条排气支管的固定螺母，取下排气支管。
拆下进气支管（4）拆卸凸轮轴的轴承盖。
按对角线方位松开5、1和3道轴承盖，最后松开2、4道轴承盖。
取下五道轴承盖，并取下凸轮轴。
拆卸凸轮轴（5）取出八个液压挺柱，并将液压挺柱与凸轮轴接触的一面向下放置(如图2-5所示的液压挺柱的放置为错误放置）。
将拆下的液压挺柱做上标记，液压挺柱不可互换。
用气门弹簧专用工具压下气门弹簧，并取下气门锁片。
拆液压挺柱、气门（6）取出气门弹簧，并拔出气门，在拔出气门前，应在气门头部做上识别标记，以便在安装时按原来的排列顺序装回）。
拆下气门（7）清理气缸体，使用铲刀，将气缸体上、下表面的所有缸垫粘结物清除。
清理气缸体、气缸盖(8)使用汽油和毛刷清洗汽缸体上、下表面、气缸盖总成。
清洗气缸体、气缸盖2.气缸体、气缸盖、表面平面度的检查：气缸体、气缸盖变形是指与气缸盖、气缸体的结合平面翘曲变形，是一种常见的损伤形式。
气缸体的检测的实训报告
一、实训目的1. 理解气缸体在发动机中的重要作用及结构特点。
2. 掌握气缸体检测的基本方法、步骤和注意事项。
3. 提高实际操作能力，为今后从事汽车维修工作打下基础。
二、实训时间2023年3月10日三、实训地点汽车维修实训室四、实训内容1. 气缸体平面度检测2. 气缸磨损检测3. 气缸体水压试验4. 气缸盖平面度检测5. 气缸盖燃烧室容积测量五、实训设备及工、量具1. 气缸体（桑塔纳2个，CA6102或EQ6100 2个）2. 气缸盖（桑塔纳2个，CA6102或EQ6100 2个）3. 曲轴（桑塔纳2个，CA6102或EQ61002个）4. 游标卡尺（1250.02mm）2把5. 高度游标卡尺（0~3000.02mm）2把6. S-SY10型缸体手动试压泵2台7. CJS-3型便携式磁力探伤仪2台8. 干磁粉2瓶9. 表面粗糙度样板2组10. 刀形平尺（1000mm，0级）2把11. V型块或滑轮支架2套12. 放大镜（5—10倍）六、实训过程1. 气缸体平面度检测将气缸体上平面放置在工作台上，用刀口尺放置在工作平面上，用塞尺配合，在6个位置上测量最大间隙，要求缸体的平面度在100 mm X 100mm范围内不大于0.03mm。
2. 气缸磨损检测使用内径百分表在活塞环工作区域内用两点测量法测量，在缸体上中下3个平面上测量尺寸，再在同一平面与长轴成90°处测量另3个平面的尺寸，共6个数据，并做好记录。
3. 气缸体水压试验将气缸体放置在手动试压泵上，加压至规定压力，观察气缸体是否有泄漏现象。
4. 气缸盖平面度检测将气缸盖放置在工作台上，用刀口尺放置在工作平面上，用塞尺配合，在6个位置上测量最大间隙，要求缸盖的下平面表面最大变形为0.05mm，进气歧管侧平面为0.10mm，排气歧管侧平面为0.10mm。
5. 气缸盖燃烧室容积测量将气缸盖放置在工作台上，使用专用测量工具测量燃烧室容积。
七、实训总结1. 通过本次实训，掌握了气缸体检测的基本方法、步骤和注意事项，提高了实际操作能力。
发动机气缸盖与气缸体的检测与修理
发动机气缸盖与气缸体的检测与修理
气缸体气缸盖产生裂纹的原因
• • • • • 振裂——发动机工作时产生振动 冻裂——加冷水（热胀冷缩） 挤裂——镶换气缸套时 拧裂——装配螺栓时拧紧力矩过大 穴蚀
发动机气缸盖与气缸体的检测与修理
发动机气缸盖与气缸体的检测与修理
气缸磨损检测工具
游表卡尺
0.05mm、0.02mm）
发动机气缸盖与气缸体的检测与修理
• 游表卡尺的精度（游标上的最小分度值——分别为0.1 mm、
发动机气缸盖与气缸体的检测与修理
主尺读数：33mm
游标尺读数：23X 0.02=0.46mm
总读数：33+0.46=33.46mm
发动机气缸盖与气缸体的检测与修理
水冷与风冷
发动机气缸盖与气缸体的检测与修理
气缸盖
1、功用、结构、材料 • 功用：密封气缸上部，并与活塞顶部和气缸壁一 起形成燃烧室。 • 结构：气缸盖内部有与气缸体相通的冷却水套， 应有进、排气门座及气门导管孔和进、排气通道， 有燃烧室、火花塞座孔（汽油机）或喷油器座孔 （柴油机），有些还有用以安装凸轮轴的轴承孔。 • 材料： 灰铸铁、合金铸铁、铝合金。 • 类型：单体气缸盖、整体气缸盖。
发动机气缸盖与气缸体的检测与修理
发动机气缸盖与气缸体的检测与修理
气缸的磨损规律
1 、轴向截面的磨损规律：沿着气缸轴向截面的磨损， 在活塞环有效行程范围内，呈上大下小的锥形，在第一道 活塞环上止点略下处磨损最大，气缸口活塞环接触不到的 部位几乎没有磨损，于是形成缸肩，活塞下止点油环以下 部位，几乎也没有磨损。 • 2 、径向截面的磨损规律：在平行于气缸圆周方向的横 向截面上，气缸磨损也是不均匀的，磨成一个不规则的椭 圆形，一般是前后或左右方向的磨损最大。 • 此外，在同一台发动机上，不同气缸磨损情况也不尽 相同，一般水冷却发动机第一缸的前壁和最后一缸的后壁 处磨损较为严重。
第一单元 零件的测量(1)——平面度
8: 螺栓外径(mm) 在图中它被表示为 1.25: 螺距(mm) 在图中它被表示为
4T: 强度。 该号码表示最小抗拉强度的1/10，单位 kgf/ mm2字母表示“抗拉强度”。 强度印 在螺栓头部。
五、螺栓螺母
螺栓拧紧方法 用一个扭矩扳手按照修理手册 上指定的力矩拧紧螺栓。
高。
五、螺栓螺母
塑性区螺栓
)
塑形：物质在外力作用下改变其形状而在外 力取消后不恢复原有形状的特性。 这和弹 性相反，后者是能使物质恢复原状的特性。 施加的力大于弹性极限就会形成塑性变形。
弹性：物质在外力作用下改变其形状而在外 力取消后恢复原有形状的特性。 如果由于 施加的力超过某一界限致使物质不能恢复其 原状，此一界限就称为弹性极限。 如果施 加的力小于弹性极限就会产生弹性变形。
3.气缸盖螺栓的拧紧力矩
①气缸盖螺栓的拧紧力矩。气缸盖螺栓的拧紧力矩太大 或太小都将会对发动机产生不良影响，易造成气缸盖变 形、漏气等现象。发动机应按规定的气缸盖拧紧力矩要 求，分几次拧紧至规定值。铝合金气缸盖在冷态下按规 定力矩拧紧即可，铸铁气缸盖应在热态下再复紧一遍 ②气缸盖应在冷态时拆卸，拆卸过程中不能碰擦下平面， 以免平面损伤。
五、螺栓螺母
螺栓和螺母的用途是将车辆各部分 上的零件紧固在一起。 根据用途有各种不同类型的螺栓和 螺母。 为了正确进行维修服务， 了解它们是很重要的。 螺母 螺栓
五、螺栓螺母
这是最常见的一种螺栓类型。 其中一些在 螺栓头下有法兰盘或垫圈。 A、六角头螺栓 法兰类型： 螺栓头部和零件接触的部份面积很大，可以 减缓螺栓头部施加给零件的接触压力。 这 样，有助于减少损坏零件的可能性。 垫圈型： 功用与法兰相同。 也可用于拧紧比螺栓头 更宽孔洞的部件。 这类螺栓在螺栓头部和垫圈之间加了一个弹 簧垫片，可以减少螺栓松脱。 B、U形螺栓 此螺栓用于连接弹簧钢板和车桥。 此种螺 栓称为U形螺栓，因其形状类似字母U。 C、双头螺栓 此种螺栓用于将各零件定位，或使其装配简化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
任务实施
３、四棱尺
具有角度互为90°的四个测 量面的刀口形直尺。
带有隔热手柄。 工作棱边长度（mm）有：
125、175、200、225、 300、400、500。
7
任务实施
二、刀口尺的正确使用
1、选用与被测工件长度相适应的刀口形直尺。 2、刀口形直尺使用时不得碰撞，应确保棱边的
完整性。 3、测量前，先用干净布擦净工作棱边和被测工
相适应的刀口形直尺
二、判断题
１、刀口形直尺使用时不得碰撞，应确保棱边的完整性 （）
参考条案
一、 １、平面度 ２、0.04 ３、三棱尺 ４、长度 二、 １、√
本次学习任务主要内容小结： １、刀口尺的特点、作用 2、刀口尺的类型 刀口尺、三棱尺、四棱尺
３、用刀口尺测量平面度
学习评价
一、填空题
１、刀口尺可与厚薄规配合，测量零件的直线度或
误差。
２、用刀口形直尺检测工件直线度或平面度时，要求工件的粗糙度
不大于
μm
３、刀形样尺的型式有刀口尺、
和四棱尺
４、选用与被测工件
作用：可与厚薄规配合，通过测量刀口形直尺与被测工件表 面间的间隙，间接测量其直线度或平面度误差。
型式：有刀口尺、三棱尺、四棱尺
材料：由合金工具钢、轴承钢或其他类似性能的材料制造。
精度： 0级、1级 特点：刀口形直尺测量工件的直线度、平面度，具有测量简便、
实用、直观的优点，在几何量测量中得到了广泛应用。
7、用刀口形直尺检测工件直线度或平面度时， 要求工件的粗糙度Ra值不大于0.04μm,工件 被测表面为磨削或研磨加工处理。
9
任务实施 三、气缸体、气缸盖平面度的测量
缸体上部
缸体、缸 盖测量方 向及位置
10
任务实施
气缸体、气缸盖平面度的测量
视频【ZYKC201302_B02_3_4_04】
11
任务实施
4
任务实施
１、刀口尺
具有一个测量面的刀口形直 尺。
刀口形直尺上安装有隔热板。 工作棱边长度（mm）有：75、
125、175、200、225、300、 400、500。
5
任务实施
２、三棱尺
具有角度互为60°的三个测量 面的刀口形直尺。
带有隔热手柄。 工作棱边长度（mm）有：
175、200、225、300、 500。
任务描述
本次任务需要你了解刀口形直尺的使用及应用
学习目标
通过本任务学习，应能： 1、了解刀口尺的特点 2、了解刀口尺的类型 ３、了解刀口尺的尺使用注意事项及应用
学习难点
测量缸体、缸盖的平面度
任务实施
一、概述
定义：刀口形直尺也称刀形样板尺，测量面呈刃口状，是以其 工作棱边直线度为标准，利用光隙法比较测量被测件直线度或 平面度的量具。
8
任务实施
5、用厚薄规测出刀口形直尺工作棱边与被测 面的间隙值，在所有测量方向和位置取其最 大间隙即为该工件的直线度或平面度误差。
6、用厚薄规和刀口形直尺测量被测工件直线 度、平面度是否符合要求时，可选出与极限 值对应数值的厚规薄测量钢片，在所有规定 的测量方向和位置上，厚薄规测量钢片能插 入刀口形直尺与被工件接触表面的为不能使 用，不能插入的为可以使用。
