PE给水管道安装施工方法

PE给水管道安装施工方法简介本文档旨在介绍PE给水管道的安装施工方法。

PE（聚乙烯）管道是一种常用于给水系统的材料，具有耐腐蚀、耐磨损、轻便易施工等特点。

施工准备在进行PE给水管道的安装施工之前，需要进行以下准备工作：1. 设计规划：根据工程需求绘制管道布置图，并确定管道的走向、高度和支撑方式。

2. 材料采购：根据设计规划确定所需的PE管道和相关附件，并确保其质量符合相关标准。

3. 施工人员培训：确保施工人员熟悉PE管道的安装方法和相关操作规程，并具备必要的安全意识。

4. 施工场地准备：清理施工场地，确保基础平整，便于施工和检测。

施工步骤PE给水管道的安装施工主要包括以下步骤：1. 开槽：根据设计规划确定管道的走向，在合适的位置使用切割机进行开槽，确保槽口的宽度和深度满足要求。

2. 安装支撑：根据设计规划，在开槽的位置安装支撑件，以确保管道的稳定。

3. 连接管道：使用专用的PE管道连接器，将管道段逐一连接起来，并确保连接处的密封性良好。

4. 完整性检测：安装完管道后，进行完整性检测，包括压力测试和泄漏测试，确保管道的可靠性。

5. 恢复施工场地：完成管道安装后，清理施工场地并进行必要的修复工作，确保施工场地的整洁。

安全注意事项在进行PE给水管道的安装施工时，需要注意以下安全事项：1. 所有施工人员必须佩戴必要的个人防护装备，如安全帽、防护眼镜和手套等。

2. 在使用切割机等工具时，注意安全操作，避免伤害自己和他人。

3. 在进行压力测试和泄漏测试时，严格遵守相关安全规程，确保施工人员的安全。

4. 确保施工现场通风良好，避免有毒气体积聚。

结论通过本文档的介绍，我们对PE给水管道的安装施工方法有了一定的了解。

在实际施工中，需要严格按照设计规划进行操作，注意安全事项，并进行必要的检测和修复工作，以确保管道的质量和可靠性。

室外PE给水管道安装方案

室外PE给水管道安装方案一、管道施工1、施工准备1.1 PE管道工程施工流程图工程施工工艺流程图准备工作——测量放样——探管及地下管线标识——沟槽开挖及打支撑——整平、复测——垫层施工——复测管基——水管检查——安管——管座施工——接口及检查井施工——闭水实验及检查验——回填夯实。

1.2 开工前准备及测量放线（1）施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机具设备、检测手段落实。

对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。

（2）在开工之前，我们将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。

（3）施测前测量人员先校核施工图纸，按图纸确定排水工程的位置和标高。

施工放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。

（4）管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。

如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家。

进行检查，分析原因并作出鉴定，以便及时妥善处理。

2、沟槽开挖本工程沟槽开挖施工，拟采用挖掘机进行开挖，自卸汽车运土至土场卸土，清除路面施工完毕后，进行开挖。

基坑开挖时按《槽底最小宽度表》开挖，并保持沟槽两侧土体稳定，以确保“管—土共同作用”；同时严格控制槽底高程，不超挖或扰动基面，开挖至槽底高以上大约0.2-0.3m时，即停挖，待下一工序开工时再用人工清理至设计标高。

如果局部超挖或发生扰动，不回填泥土，回填最大粒径10-15mm的天然级配砂石料或最大粒径小于40mm 的碎石，并整平夯实。

槽底如有坚硬物体立即清除，用砂石回填。

槽底最小宽度表管径D（mm）槽底宽度B（mm）150<De≤300 ≥De+400450≤De≤800 ≥De+600注：有支撑沟槽的支撑宽度未计入内。

pe给水管安装施工方案

PE给水管安装施工方案1. 引言在城市建设和发展中，给水管道作为水资源供应的重要环节，其安装和施工方案的合理性和科学性至关重要。

本文将针对PE给水管的安装施工方案进行详细介绍，包括前期准备工作、安装步骤、施工注意事项等内容。

2. 前期准备2.1 设计方案的准备在开始给水管的安装施工之前，需要首先准备好设计方案。

设计方案应包括管道布置图、工程量清单等内容，使施工人员能够清晰了解管道的走向和所需材料的数量。

2.2 材料和设备的准备在进行安装施工之前，需要准备好所需的材料和设备。

PE给水管的主要材料有PE管、连接件、阀门等，而施工所需设备包括挖掘机、热熔机、管道定位仪等。

确保所有材料和设备的质量和数量充足，以避免施工过程中出现不必要的延误和浪费。

2.3 地勘和测量工作在开始安装施工之前，需要进行地勘和测量工作，确定管道的走向和埋深。

通过地勘和测量，可以避免施工过程中遇到地下管线等障碍物，确保给水管的安装顺利进行。

3. 安装步骤3.1 挖掘工作根据设计方案确定的管道走向和埋深，在施工现场进行挖掘工作。

挖掘工作应按照规定的埋深和宽度进行，确保给水管能够稳定地放置在土壤中。

3.2 管道铺设根据设计方案，将PE给水管放置在挖掘好的沟槽中。

管道铺设过程中要注意以下几点： - 管道的连接应采用热熔连接，确保连接处的密封性和牢固性。

- 管道的连接件应选择质量可靠的产品，确保连接的安全性。

- 管道的铺设应保持平整，避免出现过大或过小的弯曲。

3.3 管道固定和管道定位在管道铺设完成后，需要进行管道的固定和定位工作。

通过使用支架、夹具等设备，将管道固定在位，确保其不会产生位移或倾斜。

3.4 阀门和附件安装在管道铺设和固定完成后，需要进行阀门和附件的安装工作。

根据设计方案，选择适当位置安装阀门和附件，确保给水管系统的正常运行和维护。

4. 施工注意事项4.1 安全施工在整个施工过程中，安全第一是最重要的原则。

施工现场应设置警示标志，严禁无关人员进入施工区域。

PE给水管道施工标准

PE给水管道施工标准简介本文档旨在为PE给水管道施工提供一套标准，确保施工质量和安全性。

以下是管道施工所需遵守的标准。

材料选择- 选择质量可靠的PE材料；- 运输和存储过程中，保持材料的完整性；- 使用符合国家标准的PE给水管材料。

施工准备- 在施工前对场地进行清理，保持地面平整、干燥；- 准备好施工所需的工具和设备；- 验收材料，并确保符合要求。

施工过程1. 管道敷设：- 按照设计要求进行管道敷设；- 保持管道的坡度和对齐度；- 确保管道间隔符合规定。

2. 管道连接：- 选择适当的连接方式，如热熔连接或电熔连接；- 进行连接前，清洁和调整管道端部；- 确保连接处的密封性和牢固性。

3. 管道支撑：- 管道支撑应坚固可靠；- 选择适当的支架类型和间距。

4. 管道保护：- 在需要保护的区域进行额外保护，如交通区域或地下工程处。

5. 管道压力测试：- 在施工完成后进行管道压力测试；- 确保管道的承压能力符合设计要求。

安全注意事项- 施工人员应穿戴符合安全要求的个人防护装备；- 施工现场应设置明显的安全标志和警示牌；- 施工人员应熟悉紧急救援程序。

施工验收- 施工完成后，进行管道检查和测试；- 符合设计要求和标准的管道方可验收。

结论本文档提供了PE给水管道施工的标准要求，施工人员应严格遵守，确保施工质量和安全性。

如有任何疑问或需要进一步了解，请及时联系相关部门或专业人员。

以上为PE给水管道施工标准的文档内容。

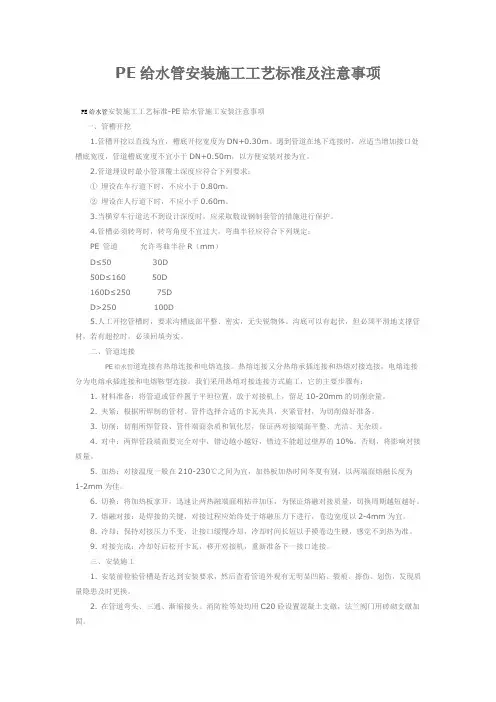

PE给水管安装施工工艺标准及注意事项

PE给水管安装施工工艺标准及注意事项PE给水管安装施工工艺标准-PE给水管施工安装注意事项一、管槽开挖1.管槽开挖以直线为宜，槽底开挖宽度为DN+0.30m。

遇到管道在地下连接时，应适当增加接口处槽底宽度，管道槽底宽度不宜小于DN+0.50m，以方便安装对接为宜。

2.管道埋设时最小管顶覆土深度应符合下列要求：①埋设在车行道下时，不应小于0.80m。

②埋设在人行道下时，不应小于0.60m。

3.当横穿车行道达不到设计深度时，应采取敷设钢制套管的措施进行保护。

4.管槽必须转弯时，转弯角度不宜过大，弯曲半径应符合下列规定：PE 管道允许弯曲半径R（mm）D≤5030D50D≤16050D160D≤25075DD>250100D5.人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体。

沟底可以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。

二、管道连接PE给水管道连接有热熔连接和电熔连接。

热熔连接又分热熔承插连接和热熔对接连接，电熔连接分为电熔承插连接和电熔鞍型连接。

我们采用热熔对接连接方式施工，它的主要步骤有：1. 材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。

2. 夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。

3. 切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。

4. 对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。

否则，将影响对接质量。

5. 加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。

6. 切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。

7. 熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。

8. 冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。

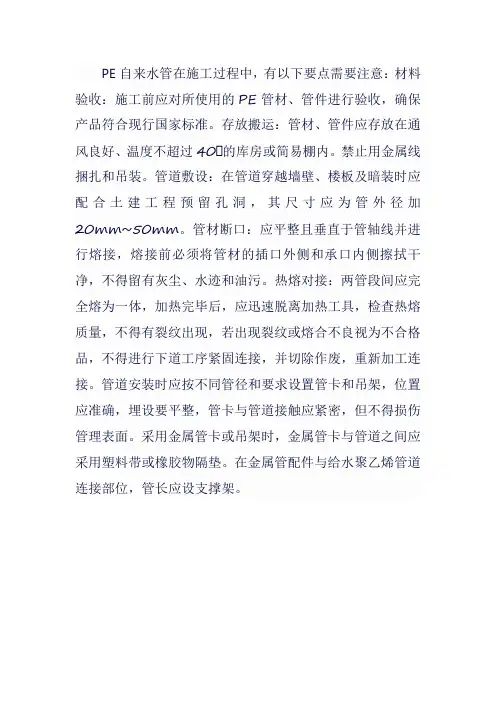

pe自来水管施工要点

PE自来水管在施工过程中，有以下要点需要注意：材料验收：施工前应对所使用的PE管材、管件进行验收，确保产品符合现行国家标准。

存放搬运：管材、管件应存放在通风良好、温度不超过40℃的库房或简易棚内。

禁止用金属线捆扎和吊装。

管道敷设：在管道穿越墙壁、楼板及暗装时应配合土建工程预留孔洞，其尺寸应为管外径加20mm~50mm。

管材断口：应平整且垂直于管轴线并进行熔接，熔接前必须将管材的插口外侧和承口内侧擦拭干净，不得留有灰尘、水迹和油污。

热熔对接：两管段间应完全熔为一体，加热完毕后，应迅速脱离加热工具，检查热熔质量，不得有裂纹出现，若出现裂纹或熔合不良视为不合格品，不得进行下道工序紧固连接，并切除作废，重新加工连接。

管道安装时应按不同管径和要求设置管卡和吊架，位置应准确，埋设要平整，管卡与管道接触应紧密，但不得损伤管理表面。

采用金属管卡或吊架时，金属管卡与管道之间应采用塑料带或橡胶物隔垫。

在金属管配件与给水聚乙烯管道连接部位，管长应设支撑架。

PE给水管安装方案

PE给水管安装方案一、工程特点管材选用聚乙烯（PE）给水管，公称压力 1.6Mpa，连接方式为热熔承插连接（必须采用机械装置）。

二、管道安装应设计要求，所有给水管皆为聚乙烯（PE）给水管，连接方式为电热熔承插连接（必须采用机械装置）。

为了减少在沟槽内施工的工作量，在管道安装时先在槽边连接后（长度为100米以内为宜），以弹性敷管法移入沟槽，然后在沟槽内碰头连接。

聚乙烯给水管与金属管道、阀门、消防栓连接时，必须采用钢塑过渡接头或专门的法兰连接。

1、安装前准备工作首先将施工图纸及其它技术文件，准备齐全，并进行图纸会审，编制安装措施及准备安装机械。

管道安装埋设前，必须具备如下资料：（1）设计文件及施工图；（2）管线工程地质和水文地质资料；（3）沿线原有地下管道和其它障碍物的准确资料；（4）管区填土材料分布、材质及储量。

2、管道装卸主要采用机械装卸，装卸时应采用韧性好的布带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。

管道装卸时应采用两个支撑吊点，其两支撑吊点位置应放在管长的四分之一处，以保持管道稳定。

在管道装卸过程中应防止管道撞击或摔跌、尤其应注意对管端保护、如有擦伤应及时与厂方联系，以便妥善处理。

3、管道运输短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤。

小管径管道若采用叠放运输时，应将管道保持稳定，管道之间适当留有缝隙，以防管道发生滑动。

上下叠放运输，其高度不应超过2m，车、船与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞。

4、管道进场检验管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。

如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家进行检查，分析原因并作出鉴定，以便及时妥善处理。

5、管道存放当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。

不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木板挡住。

pe给水管施工方法

PE给水管施工方法1. 引言PE（聚乙烯）给水管是一种常用的管道材料，具有耐腐蚀、耐高压、重量轻等优点，被广泛应用于给水系统中。

本文将详细介绍PE给水管的施工方法，包括前期准备、施工过程和验收等内容。

2. 前期准备在进行PE给水管施工之前，需要进行以下准备工作：2.1 设计和规划根据设计要求和实际情况，确定给水管路线、埋深和支撑方式等。

同时要考虑到土质情况、地下设施以及环境因素等。

2.2 材料采购和检查购买符合标准的PE给水管材料，并进行质量检查。

检查内容包括尺寸、颜色、外观质量等。

确保材料无损坏或缺陷。

2.3 工具和设备准备准备好所需的工具和设备，如挖掘机、切割机、焊接机等。

确保设备正常运转，并进行必要的维护保养。

3. 施工过程3.1 开挖根据设计要求，使用挖掘机或手工进行开挖。

开挖的深度应符合规定的埋深要求，并保持管道底部平整。

3.2 安装支撑在开挖好的沟槽中安装支撑结构，以确保管道在施工和使用过程中不会受到外力影响。

3.3 管道铺设将PE给水管按照设计要求逐段铺设于沟槽中。

注意保持管道的水平和垂直度，避免过度弯曲和扭转。

3.4 管道连接使用焊接机对PE给水管进行连接。

焊接前需清除管道表面的污垢，并涂抹适当的焊接剂。

根据需要选择热熔或电阻焊接方法。

3.5 管道固定在管道连接完成后，使用支架或夹具将管道固定在支撑结构上，以避免管道移动或下沉。

3.6 排水测试完成给水管施工后，进行排水测试以验证施工质量。

关闭所有阀门后，向系统注入一定压力的水，并观察是否有漏水现象。

4. 验收4.1 外观检查对已施工完成的PE给水管进行外观检查，确保管道表面平整、无明显缺陷和损坏。

4.2 流量测试通过流量测试来验证给水管的性能。

使用合适的仪器测量水流速度和压力，确保其符合设计要求。

4.3 系统运行测试将给水系统投入正常运行，并观察系统是否稳定运行，无漏水和故障等问题。

5. 安全注意事项在PE给水管施工过程中，需要注意以下安全事项：•使用个人防护装备，如安全帽、手套、护目镜等。

pe给水管施工要点

pe给水管施工要点
PE（聚乙烯）给水管的施工要点有以下几个方面：
1.材料选择：使用符合国家标准要求的PE给水管材料，确保
材料的质量和性能符合要求。

在安装前检查管材是否有损坏或者异物，确保管材的完整性。

2.施工环境准备：在施工前，要清理施工地点的杂物，确保施
工环境的整洁和安全。

对于施工时的特殊环境（如深埋、高温、低温等），要根据情况采取相应的防护措施。

3.施工工具准备：准备好适合PE给水管施工的工具，如管切
割器、截管机、热熔焊接机等。

保证施工所需的工具齐全，并确保工具的使用和维护符合规范要求。

4.管道布置和固定：根据设计要求进行管道的布置，确保管道
的走向和坡度设置符合要求。

对于需要固定的管道，要使用专用的扣具或固定件进行固定，确保管道的位置稳定和牢固。

5.管道连接：使用适当的连接方法进行管道的连接，如热熔焊接、电熔焊接、热熔插管等。

施工人员要熟悉相应的连接方法和操作规程，并严格按照要求进行操作，确保连接的质量和可靠性。

6.施工质量控制：在施工过程中，要根据要求进行质量控制，
确保每个环节的施工质量。

如焊接前要对管材进行清洁和预热，焊接后要进行压力试验等。

7.施工安全和保护：在施工过程中，要注意施工的安全和保护措施。

如在隧道、井下等特殊环境下施工时，要严格遵守相关安全规范，确保施工人员的安全。

总之，PE给水管的施工要点主要包括材料选择、施工环境准备、施工工具准备、管道布置和固定、管道连接、施工质量控制、施工安全和保护等方面，确保给水管的安装质量和施工安全。

PE管施工工艺和质量保证措施

PE管施工工艺和质量保证措施PE管（聚乙烯管）是一种常用的管材，广泛应用于水管道、煤气管道、排水管道等领域。

为确保PE管施工工艺和质量，需要采取一系列措施来监控和保证。

一、施工工艺1.材料检验：在施工前，需要对PE管材进行检验，确保材料符合规定标准。

首先，检查PE管的外观是否平整、卷曲度是否合格。

其次，对管材的物理性能如力学性能、耐压性能等进行检验。

2.管材切割：根据工程需要，将PE管材进行切割，确保切割平整、垂直，并且不损坏管材表面。

3.管材热熔连接：使用热熔连接工艺将PE管材连接起来。

需使用专用的热熔机进行热熔，确保连接牢固、无渗漏。

4.管道铺设：将连接好的PE管材按照工程设计要求进行铺设，保证管道的坡度符合要求。

同时避免对管道造成损坏，保证管道的整体质量。

5.管道保护：在管道铺设完毕后，采取措施保护管道免受外力损害。

如采用沟槽保护、管道防腐等措施，防止管道被地下水或者其他物质侵蚀。

1.工艺操作规范：对施工过程中的每一道工艺进行规范，确保工序的标准化和流程的规范化。

同时培训施工人员，提高其操作技能和意识。

2.检测检验：在施工过程中，通过对PE管材、连接点等进行检测检验，确保施工质量符合要求。

如使用探伤仪对PE管材进行探伤，检查材料是否有缺陷。

3.管道测试：在管道安装完成后，进行管道试验，对管道系统进行压力测试。

测试压力需满足设计要求，并保持一定的时间，以判断管道系统是否存在渗漏等问题。

4.质量记录：对施工过程中的每一道工序进行记录，包括管材检验记录、热熔连接记录、铺设记录、试验记录等，以便查看和追溯施工质量。

5.整体验收：在施工完成后，进行整体验收，对工程质量进行综合评估。

验收合格后方可投入使用。

综上所述，PE管施工工艺和质量保证是确保PE管道工程质量的关键环节。

只有经过合理的施工工艺操作，并采取相应的质量保证措施，才能确保PE管道的质量达到设计要求，提高施工工艺和质量的可靠性和稳定性。

Pe管施工工艺

Pe管施工工艺标题：Pe管施工工艺详解与应用指南一、引言PE（聚乙烯）管作为一种广泛应用的塑料管道材料，具有耐腐蚀、抗老化、使用寿命长、柔韧性好、连接方便等优点，广泛应用于供水、排水、燃气输送、矿浆输送等领域。

本文旨在详细阐述PE管的施工工艺流程及注意事项。

二、施工前准备1. 材料准备：确保选用符合国家相关标准和设计要求的PE管材及配套管件，包括直管、弯头、三通、法兰等，并进行必要的质量检验。

2. 施工工具准备：电熔焊机、热熔对接焊机、切割工具、标记笔、水平尺、卷尺、清洁工具等。

3. 现场准备：清理施工现场，确保施工区域平整、无尖锐物，满足PE管铺设环境要求；并根据设计图纸进行测量放线，确定管沟开挖位置和深度。

三、施工过程1. 管道切割：使用专用切割工具按照所需长度精确切割PE管，切口应平直且无毛刺。

2. 管道连接：PE管通常采用热熔对接焊或电熔连接方式。

在焊接前，需对管端进行清洁和刮削处理，保证焊接面干净、平滑。

然后按照设备操作规程进行加热、对接、冷却等步骤，确保接口紧密牢固，无渗漏现象。

3. 管道敷设：将焊接好的PE管按设计路径放入管沟内，用沙土或细石进行均匀回填，同时控制好管顶覆土厚度，防止因外部压力导致管道变形或破裂。

在关键部位如弯头、三通等处，要做好固定措施以防止管线位移。

4. 系统试压：管道敷设完成后，需进行水压试验或气压试验，确认管道无泄漏，满足设计压力要求后方可投入使用。

四、施工后期管理施工完毕后，要按照规定做好竣工资料整理，包括施工记录、焊缝检测报告、压力测试结果等，并对施工质量进行全面验收。

同时，还需定期对PE管进行巡查维护，及时发现并解决可能出现的问题，保障管道系统长期稳定运行。

五、结语掌握正确的PE管施工工艺是确保工程质量、延长管道使用寿命的关键环节。

只有严格执行施工流程，严格把控每一道工序的质量，才能充分发挥PE管材的优点，使其在实际工程中发挥出最大的效能。

聚乙烯(pe)给水管施工工艺(DOC)

聚乙烯(PE)给水管施工工艺聚乙烯(PE)管作为一种新型的管材，具有质轻、强度高、耐腐蚀、耐磨损、施工方便等优良特性，已经逐渐取代了部分金属管材和其他塑料管材，被广泛应用于城市给水、燃气、石油化工、化肥、农业灌溉、排污、电力等领域。

本文将对聚乙烯(PE)给水管的施工工艺进行详细介绍。

1. 材料准备聚乙烯(PE)给水管是以高密度聚乙烯(HDPE)为原料制成的管材，管道尺寸一般为Φ20～Φ1600mm。

施工前需要进行以下准备：•聚乙烯(PE)给水管及相关管件：应符合要求的国家标准或制造厂家的生产标准，在检查管道壁厚、连接口切口、表面质量、内表面是否平滑等方面应符合规定要求。

•张力机械手或千斤顶：用于铺设管道，保证管线的平整度。

•管道切割机：用于管道、管件的切割，保证切口平整、无毛刺。

•管端处理工具：用于削尖、修圆、装上套口套管等工作，确保管道连接安全可靠。

•管道接头：用于连接相邻的两根管道，应选择规格、型号、材质一致，符合要求的钢制或聚乙烯(PE)制接头。

2. 管道铺设2.1 基础处理聚乙烯(PE)给水管的铺设前，需要对基础地面进行充分的处理。

首先需清除基础地面上的杂物，确保地面平整整洁，并进行压实处理。

然后，在地面上设置管道铺设中心线，并挖出相应的沟槽、坑槽或者进行隧道或架空铺设。

2.2 管材敷设在进行管材敷设时，应先在管道的起点处进行套管或者铁箍固定，并根据设计要求控制管道的坡度和曲线，保证管道的自然排水和流速。

在进行线路交汇或者弯曲处，应使用相应的管道接头并进行连接。

在整个管道铺设过程中，要保证管道质量和数量的检验，避免出现管道尺寸不一致导致连接不紧密，或者管材损坏和变形等不良情况。

2.3 管道弯曲和连接针对需要进行弯曲管道，可以通过加热或者冷曲工艺实现。

在加热过程中，需要注意管道的壁厚，确保加热均匀。

在冷曲过程中，应使用专门的冷曲机进行操作，避免管道折断或者变形。

管道连接方面，可以进行热熔式焊接或者电热熔式焊接等工艺。

PE给水管道施工工艺及管材标准完整版

P E给水管道施工工艺及管材标准HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】PE给水管施工安装注意事项一、管槽开挖1.管槽开挖以直线为宜，槽底开挖宽度为DN+。

遇到管道在地下连接时，应适当增加接口处槽底宽度，管道槽底宽度不宜小于DN+，以方便安装对接为宜。

2.管道埋设时最小管顶覆土深度应符合下列要求：①埋设在车行道下时，不应小于。

②埋设在人行道下时，不应小于。

3.当横穿车行道达不到设计深度时，应采取敷设钢制套管的措施进行保护。

4.管槽必须转弯时，转弯角度不宜过大，弯曲半径应符合下列规定：PE 管道允许弯曲半径R（mm）D≤50 30D；50D≤160 50D；160D≤250 75D；D>250 100D。

5.人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体。

沟底可以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。

二、管道连接PE给水管道连接有热熔连接和电熔连接。

热熔连接又分热熔承插连接和热熔对接连接，电熔连接分为电熔承插连接和电熔鞍型连接。

我们采用热熔对接连接方式施工，它的主要步骤有：1. 材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。

2. 夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。

3. 切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。

4. 对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。

否则，将影响对接质量。

5. 加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。

6. 切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。

7. 熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。

8. 冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。

PE给水管施工技术方案

PE给水管施工技术方案PE给水管是一种常用的给水管材料，具有重量轻、耐腐蚀、耐高压、抗震性能好等特点，广泛应用于给水工程中。

在PE给水管施工过程中，需要注意一些技术方案，以确保施工质量和工程安全。

下面将详细介绍PE给水管施工技术方案。

一、前期工作准备1.1施工准备施工前，需要进行现场勘测和测量，确定给水管线的走向和埋深，并清理施工区域，确保施工现场整洁。

同时，准备好所需要的施工设备、材料和人员，包括挖掘机、起重机、扳手、焊接机等。

1.2材料准备二、挖掘施工2.1挖槽根据设计要求和测量结果，在地面上挖槽，保证给水管的适当埋深和坡度。

槽底应平整，槽壁应坚实，以确保给水管的稳定和安全。

2.2管道敷设将PE给水管逐段放入挖槽中，保持管道的合适位置和坡度。

对于较长的管段，应使用吊索、起重机等设备进行安装，以防止扭曲和损坏。

2.3连接管材在管道敷设过程中，需要进行管材的连接。

对于PE给水管，可以采用热熔连接或机械连接两种方法。

热熔连接是将管道加热至一定温度，使其软化后，迅速连接在一起。

机械连接则是使用特殊的接头和螺栓将管材连接在一起。

2.4管道固定在管道敷设和连接完成后，需要对管道进行固定，以防止变形和位移。

可以使用固定卡扣或支架等固定装置，将管道牢固地固定在挖槽底部。

三、管道测试3.1压力测试在管道施工完成后，需要进行压力测试，以验证管道的耐压性。

可以使用水泵加压，将管道内的水压力提升到设计要求的水平，观察管道是否有渗漏和变形等现象。

3.2泄漏测试在压力测试合格后，还需要进行泄漏测试，以确保管道无渗漏现象。

可以使用水密封试验方法，将管道内的水压力维持在一定水平，并观察一段时间，若无渗漏，则测试合格。

四、管道保护4.1回填土方面管道测试合格后，需要对管道进行回填土施工。

在回填土施工过程中，应按照设计要求和标准，逐层进行回填，保证管道周围土壤的紧实性和稳定性。

4.2保护层为了进一步保护PE给水管的安全和稳定，可以在管道周围施加保护层。

pe给水管施工方案

pe给水管施工方案PE给水管施工方案一、施工前准备工作：1. 物资准备：准备好PE给水管材料、连接配件、密封胶、焊接机械等必要设备和材料。

2. 环境清理：清理施工区域，确保施工场地洁净无明显障碍物。

3. 施工方案确认：充分沟通与甲方确认好给水管的敷设路径、支架安装位置等细节。

二、施工流程：1. 测量划线：根据给水管的敷设路径，在墙面或地面进行测量和划线，标明管道的位置。

2. 预埋板准备：在预埋板上安装好管道支架，固定牢靠，确保支持力度适宜。

3. 管道断裁：根据预埋板上的标线，对PE给水管进行断裁，确保长度和连接部位的准确性。

4. 管道连接：使用合适的连接配件，连接管道的两端，确保连接处密封可靠。

5. 管道焊接：如果需要进行管道的焊接，使用PE管焊接机械，按照工艺要求进行焊接操作。

6. 管道敷设：将连接好的管道按照预定的路径安装在管道支架上，保持平直和水平。

7. 密封处理：使用密封胶对管道的连接部位进行密封处理，确保水管系统的密封性。

8. 试压：在施工完成后，对水管系统进行试压，确保操作过程中没有损伤和漏水。

9. 敷设保护：完成试压后，对已完成的管道进行保护，避免后续施工过程中意外损坏。

三、施工注意事项：1. 操作规范：施工人员应遵守相关的操作规程，保证施工质量。

2. 安全防护：施工人员应穿戴好相关的安全防护用具，如安全帽、防护手套等。

3. 现场管理：施工现场应设立警示标志，保证施工过程的安全和顺利进行。

4. 管道保护：在施工过程中，应避免对管道进行外力的损伤，保证管道的完整性。

5. 进度控制：根据施工计划，合理安排施工进度，确保工期和质量的要求。

6. 管道清洁：在施工完成后，对管道进行清洗，保证水质的卫生达标。

以上是PE给水管施工方案的简要介绍，希望对您有所帮助。

不同的施工环境和要求可能会有所不同，请根据实际情况进行具体施工方案的制定和实施。

pe给水管施工方法

pe给水管施工方法PE给水管是一种常用的给水管道材料，具有优良的耐腐蚀性能和较高的耐压能力。

在进行PE给水管的施工过程中，需要注意一些方法和步骤，以确保管道的质量和使用寿命。

本文将从材料准备、管道布置、管道连接、测试和验收等方面介绍PE给水管的施工方法。

一、材料准备在进行PE给水管的施工前，首先需要准备好所需的材料和工具。

主要包括PE给水管、管件、管道支架、热熔焊机、切割机、刮刀等。

材料应选用符合国家标准的优质产品，以确保管道的质量和可靠性。

二、管道布置在进行PE给水管的布置时，应根据工程设计要求和现场实际情况进行合理布置。

首先需要确定管道的走向和高程，然后根据布置方案进行管道支架的设置。

管道支架的间距和间隔应符合相关标准要求，以保证管道的稳定性和安全性。

三、管道连接PE给水管的连接主要采用热熔焊接方法。

具体步骤如下：1. 使用切割机将PE给水管切割成所需长度，并用刮刀清理管道两端的切口。

2. 使用热熔焊机加热管道两端和管件的熔融面，使其达到熔融状态。

3. 快速将管道和管件连接起来，并施加适当的力量，使其牢固连接。

4. 在连接处进行冷却和固化处理，确保连接牢固可靠。

四、测试和验收在完成PE给水管的施工后，需要进行测试和验收工作。

主要包括以下几个方面：1. 进行压力测试，检测管道的密封性和耐压能力。

测试压力应符合相关标准要求，并持续一段时间，以确保管道没有泄漏和渗漏现象。

2. 检查管道连接处的外观和内部质量。

外观应无明显缺陷和损伤，内部应平整光滑，无明显异物和污染。

3. 进行水质测试，检测管道的水质安全性。

测试结果应符合相关标准要求，确保供水的卫生安全。

总结起来，PE给水管的施工方法包括材料准备、管道布置、管道连接、测试和验收等步骤。

通过合理的施工方法和严格的质量控制，可以确保PE给水管道的质量和使用寿命，为人们提供安全、可靠的供水服务。

pe塑料给水管施工方案

PE塑料给水管施工方案一、概述PE塑料给水管是一种常用的供水管道材料，具有良好的耐腐蚀性、高强度、耐热性和易施工等特点。

本文将介绍PE塑料给水管的施工方案，包括施工准备、施工流程以及注意事项，旨在提供实用的指导。

二、施工准备1. 工程准备在施工之前，需要提前进行一些工程准备工作，包括： - 完成工程设计； - 购买所需的PE塑料给水管及配件； - 调查施工现场，确定施工方案。

2. 材料准备准备好的材料包括： - PE塑料给水管； - 管件和配件，如弯头、法兰等； - 螺栓、螺母等安装所需的附件。

三、施工流程1. 施工前准备在施工前，需要进行以下准备工作：1.1 清理施工区域首先，需要清理施工区域，确保施工区域干净且无障碍物。

1.2 检查材料检查购买的PE塑料给水管及配件，确保无损坏和质量问题。

1.3 准备工具准备所需的施工工具，如电动螺丝刀、焊接机、切割工具等。

2. 安装管道2.1 测量管道长度根据设计要求，测量PE塑料给水管的长度，并进行标记。

根据需要，使用切割工具将PE塑料给水管切割成所需长度。

2.3 连接管道使用合适的管件和配件，将切割好的PE塑料给水管连接起来。

2.4 管道固定使用螺栓、螺母等附件将PE塑料给水管固定在支架上，确保稳固。

3. 弯管处理如果需要在施工中进行弯管处理，可按照以下步骤进行：3.1 加热管道使用焊接机加热需要弯曲的管道处，使其变软。

3.2 弯曲管道在管道加热后，利用弯头或其他工具将加热的管道进行弯曲。

待管道弯曲完成后，使用水进行冷却，使其保持所需形状。

4. 管道连接4.1 前处理在进行管道连接之前，需要确保管道表面光洁，并清除油污。

4.2 管道连接方式根据需要选择合适的连接方式，可以采用热熔连接、电熔连接或机械连接等。

5. 终验与测试5.1 终验在施工完毕后，进行终验，检查施工质量是否符合要求。

5.2 压力测试进行管道的压力测试，确保管道的耐压性能。

四、注意事项在PE塑料给水管的施工过程中，需要注意以下事项：•施工人员应熟悉PE塑料给水管的施工要求，并按照要求操作；•使用合适的工具和设备，确保施工质量；•在施工过程中，应避免对PE塑料给水管造成损坏；•在管道连接前，应检查管道表面光洁度，并清除油污，以保证连接质量；•施工结束后，进行终验和压力测试，确保施工质量和管道的耐压性能。

PE给水管道安装施工要求

PE给水管道安装施工要求
为确保PE给水管道的安装施工质量，以下是PE给水管道安装施工的要求和建议：
1. 施工前准备：
- 在开工前，应编制详细的施工方案，包括材料准备、施工流程、安全措施等。

- 对施工现场进行清理，确保没有杂物和障碍物，以便顺利施工。

- 检查设备和工具的完好性，确保能够正常使用。

2. 管材选择：
- PE给水管道应选择符合国家标准的优质管材。

- 管材的规格、型号应符合设计要求，并经过质量检测合格。

3. 管道敷设：
- 在敷设管道前，应根据设计要求进行适当的土方开挖和垫层处理。

- 管道的敷设应保持平整、直线，避免过度弯折，以保证水流畅通。

- 在管道连接处，应采取适当的连接方式，如热熔连接或电熔连接，确保连接牢固可靠。

4. 排水测试：
- 在管道安装完成后，应进行排水测试，检测管道的密封性和稳定性。

- 排水测试应按照设计要求进行，记录测试数据并确保测试结果合格。

5. 环境保护：
- 在施工过程中，应注意环境保护，避免污染土壤和水源。

- 施工现场应按照相关法规规定设置防护措施，如沉淀池等。

6. 安全措施：
- 施工过程中应加强安全管理，确保工人的安全。

- 工人应佩戴符合安全要求的个人防护装备，如安全帽、防护眼镜、手套等。

以上是PE给水管道安装施工的基本要求和建议，希望能对您的工作有所帮助。

请根据具体情况，结合相关法规与标准进行具体施工操作。
