钴基堆焊焊条、焊丝

合集下载

球体硬密封喷焊、堆焊常用材料

球体硬密封喷焊、堆焊常用材料1、司太立钴基1号焊丝相当AWS ERCoCr-C主要特征及用途：高碳Co-Cr-W合金堆焊焊丝，耐磨性、耐蚀性好,但抗冲击韧度差。

工艺方法：对焊涂成厚度（um）：2500-3000适用介质：煤化工、酸性流体工况温度：<450使用基体：A105、304、316L、F51堆焊层硬度：48-50HRC2、司太立钴基6号焊丝相当AWS ERCoCr-A主要特征及用途：Co106钴基堆焊焊丝是Co-Cr-W堆焊合金中C及W含量最低、韧性最好的一种，能承受冷热条件下的冲击，产生裂纹的倾向小，具有良好的耐蚀、耐热和耐磨性能。

工艺方法：对焊涂成厚度（um）：2500-3000适用介质：通用流体、无硬质颗粒工况温度：<650使用基体：A105、304、316L、F51堆焊层硬度：38-40HRC3、司太立钴基20号焊丝主要特征及用途：Co120钴基堆焊焊丝，硬度高，耐磨性非常好，但抗冲击性较差，堆焊时产生裂纹倾向大，具有良好的耐蚀、耐热、耐磨性能，在650℃左右仍可保持这些性能。

工艺方法：HVOF热喷涂涂成厚度（um）：120-150适用介质：空气分体工况温度：<300使用基体：inconel625、316L堆焊层硬度：55-60HRC4、NiCrBSi镍基合金Ni60主要特征及用途：自熔性、润湿性和喷焊性优良，而且熔点比较低，喷焊层具有硬度高、耐蚀、耐磨、耐热特点，难以切削，以湿式磨削为宜。

工艺方法：喷焊、喷涂重溶涂成厚度（um）：500-800适用介质：煤化工、酸性流体工况温度：<300使用基体：A105、304、316L堆焊层硬度：55-60HRC4、NiCrBSi镍基合金Ni55主要特征及用途：自熔性、润湿性和喷焊性优良，而且熔点比较低，喷焊层具有硬度高、耐蚀、耐磨、耐热特点，难以切削，以湿式磨削为宜。

工艺方法：喷焊、喷涂重溶涂成厚度（um）：500-800适用介质：煤化工、酸性流体工况温度：<300使用基体：A105、304、316L堆焊层硬度：50-55HRC。

常用焊条烘干规范

常用焊条烘干规范 Prepared on 22 November 2020常用焊条烘干规范焊条型号烘烤温度时间用途J422150℃1-2小时焊接普通强度的钢材以及管道压力容器等J427350℃1-2小时焊接普通强度的钢材以及管道压力容器等J502150℃1-2小时焊接低合金钢管16MnJ507350℃1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等J506350℃1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等J508400℃1-2小时焊接普通强度的钢材以及锅炉管道压力容器及桥梁等重要的部件J857350-400℃1小时焊接抗拉强度高的低合金钢J422Fe16200℃1小时焊接重要的碳钢J507Fe16350-380℃1小时焊接厚而大的钢结构J50570-90℃1小时焊接低合金钢管R107350℃1小时焊接炉管（低合金高强度钢材）R507350℃1小时焊接1Cr5Mo（20#+16Mn）（16Mn+15CrMo）A132/137250℃1小时0Cr18Ni9TiA207/202250℃1小时0Cr17Ni12Mo2A302/312250℃1小时16Mn+0Cr18Ni9Ti焊丝一般采用ER50-6也就是H08Mn2SiA。

各种常用焊丝的特点及选用原则（一）一、实芯焊丝的选用（一）埋弧焊焊丝埋弧焊时焊剂对焊缝金属起保护和冶金处理作用，焊丝主要作为填充金属，同时向焊缝添加合金元素，并参与冶金反应。

1、低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有如下三类。

（1）低锰焊丝（如H08A）：常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。

（2）中锰焊丝（如H08MnA,H10MnS）：主要用于低合金钢焊接，也可配合低锰焊剂用于低碳钢焊接。

（3）高锰焊丝（如H10Mn2H08Mn2Si）：用于低合金钢焊接。

2、高强钢用丝这类焊丝含Mn1%以上，含%~%，如H08MnMoA、H08Mn2MoA，用于强度较高的低合金高强钢焊接。

钴基合金焊接注意事项

钴基合金焊接注意事项钴基合金是一种具有优异性能的材料，广泛应用于航空航天、石油化工、医疗设备等领域。

而钴基合金的焊接是制作钴基合金组件的重要工艺之一。

在进行钴基合金焊接时，需要注意一些事项，以确保焊接质量和组件可靠性。

下面是关于钴基合金焊接的注意事项：1. 选择合适的焊接方法：钴基合金可以使用多种焊接方法，包括TIG 焊、MIG/MAG焊、电弧焊等。

在选择焊接方法时，需要考虑材料成分、厚度、焊接位置等因素，并根据具体情况选择最合适的焊接方法。

2. 合理选择焊接参数：焊接参数对焊接质量具有重要影响。

包括焊接电流、焊接速度、电弧电压等参数。

需要根据钴基合金的特性和焊接要求，合理选择焊接参数，以确保焊接质量和熔合部位的力学性能。

3. 使用合适的焊接材料：焊接材料应与钴基合金相容，并具有良好的焊接性能。

常用的焊接材料包括钴基焊丝、钴基焊条等。

在选择焊接材料时，需要考虑焊接材料的成分、焊接方法和焊接要求等因素。

4. 控制焊接热输入：由于钴基合金热导率较低，容易造成焊接热输入过高，导致焊接变形和晶间腐蚀等问题。

在焊接过程中需要采取措施控制焊接热输入，例如采用预热、焊接后热处理等方法。

5. 注意焊接工艺：在进行钴基合金焊接时，需要注意焊接工艺的选择和控制。

包括焊接接头准备、焊接顺序、焊接气体保护等。

合理选择和控制焊接工艺可以减少焊接缺陷的产生，提高焊接质量。

6. 进行焊后处理：钴基合金在焊接后可能出现一些不可避免的焊接缺陷，如气孔、裂纹等。

需要进行适当的焊后处理，例如热处理、表面处理等，以提高焊接接头的性能和可靠性。

总结和回顾：钴基合金焊接是一项复杂的工艺，需要注意多个方面。

在选择焊接方法、控制焊接参数和焊接工艺时需要仔细考虑，以确保焊接质量和组件可靠性。

焊后处理也是十分重要的一步，可以修复焊接缺陷并提高焊接接头的性能。

我的观点和理解：钴基合金焊接是一项关键的工艺，对于钴基合金的应用具有重要意义。

在焊接过程中，需要严格控制焊接参数和工艺，以确保焊接接头的质量和可靠性。

钴基1号堆焊焊丝

钴基1号堆焊焊丝
钴基1号堆焊焊丝是一种高品质的堆焊焊丝，以钴作为主要合金元素。

这种焊丝具有优良的堆焊性能和焊接性能，适用于各种碳钢、合金钢、不锈钢等材料的堆焊。

钴基1号堆焊焊丝的主要优点包括：
1.耐磨性：由于钴具有较高的电极电位，可以提高焊缝的硬度和耐磨性。

2.耐腐蚀性：钴具有较好的耐腐蚀性，因此钴基1号堆焊焊丝在腐蚀环境下也能保持较好的性能。

3.耐高温性：钴基1号堆焊焊丝具有较好的耐高温性，可以在高温环境下保持较好的性能。

然而，钴基1号堆焊焊丝也存在一些局限性，例如成本较高、加工难度较大等。

此外，由于钴是一种稀有金属，其资源有限，因此钴基1号堆焊焊丝的价格也相对较高。

总的来说，钴基1号堆焊焊丝是一种高性能的堆焊材料，适用于各种需要耐磨、耐腐蚀、耐高温的应用场景。

然而，其成本较高，需要根据具体的应用场景和需求进行选择。

常用焊材化学成分表-夏海云

E5500-B2-V GB/T5117-95 E5515-B2-V GB/T5117-95 E5503-B2-V GB/T5117-95 E6003-B3 E6015-B3
≤0.50 0.5-0.9 ≤0.035 ≤0.035 1.0-1.5 0.4-0.65 0.1-0.35 ≤0.50 0.5-0.9 ≤0.035 ≤0.035 1.0-1.5 0.4-0.65 0.1-0.35 ≤0.90 ≤0.035 ≤0.035 2.0-2.5 0.9-1.2 ≤0.90 ≤0.035 ≤0.035 2.0-2.5 0.9-1.2
NO.2 硬度 HRC(HBS) ／／／／／ ≤0.2 ≈0.50 ≈0.30 ／／硬度 Mo Cu ≤0.50 ≤0.50 ≤0.50 ≤0.50 ≤0.50 8×C≈1.0 ≤0.50 8×C≈1.0 ≤0.50 Nb HRC(HBS) ／／／／／／／
≤0.50 1.2-1.7 ≈2.0 ≤0.60 ≈2.0
常用焊材标准明细表
序焊材牌号号 1 2 3 4 5 6 J422 J502 J507 J507FeNi J506 J507Mo 结构钢焊条化学成分焊材型号 E4303 E5003 E5015 E5018-G E5016 E5015G 焊材型号 E5503-B2 E5515-B2 焊材标准号 C GB/T5117-95 GB/T5117-95 GB/T5117-95 GB/T5117-95 GB/T5117-95 GB/T5117-95 焊材标准号 C GB/T5117-95 ≤0.12 Si ≤0.50 Mn P S Cr Mo V ≤0.12 ≤0.12 ≤0.12 ≤0.08 ≤0.12 ≤0.12 Si Mn P S Cr Ni Mo V

钴基合金堆焊焊材性能

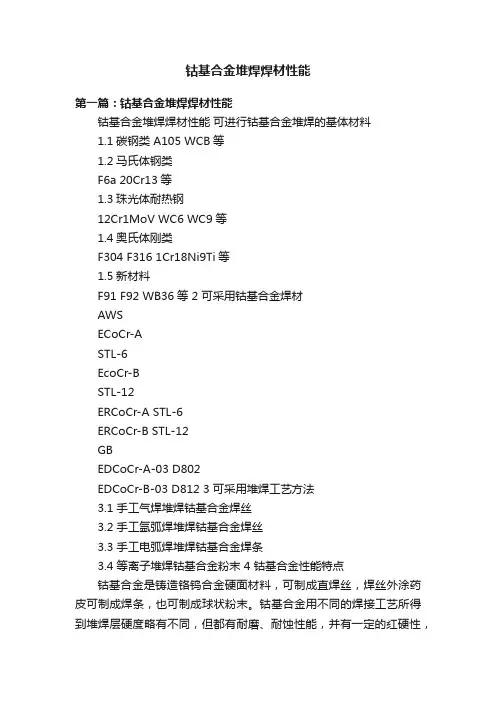

钴基合金堆焊焊材性能第一篇：钴基合金堆焊焊材性能钴基合金堆焊焊材性能可进行钴基合金堆焊的基体材料1.1碳钢类 A105 WCB等1.2马氏体钢类F6a 20Cr13等1.3珠光体耐热钢12Cr1MoV WC6 WC9等1.4奥氏体刚类F304 F316 1Cr18Ni9Ti等1.5新材料F91 F92 WB36等 2 可采用钴基合金焊材AWSECoCr-ASTL-6EcoCr-BSTL-12ERCoCr-A STL-6ERCoCr-B STL-12GBEDCoCr-A-03 D802EDCoCr-B-03 D812 3 可采用堆焊工艺方法3.1 手工气焊堆焊钴基合金焊丝3.2 手工氩弧焊堆焊钴基合金焊丝3.3 手工电弧焊堆焊钴基合金焊条3.4 等离子堆焊钴基合金粉末 4 钴基合金性能特点钴基合金是铸造铬钨合金硬面材料，可制成直焊丝，焊丝外涂药皮可制成焊条，也可制成球状粉末。

钴基合金用不同的焊接工艺所得到堆焊层硬度略有不同，但都有耐磨、耐蚀性能，并有一定的红硬性，在600℃亦能保证性能，机加工性能良好，密封面性能不受热处理影响。

金相组织为钨、铬的钴固溶体和铬钨复合碳化钨共晶。

5 工艺准备5.1 堆焊面机械加工表面粗糙度为，堆焊面为平面或凹面，内凹面相交圆弧R≥3mm，堆焊基面不得有夹渣、裂纹、缩孔等缺陷，有则必须焊补后方可堆焊。

必须清除堆焊基面上的水分、铁锈、油污等。

5.2 焊前预热温度选择应以母材化学成分及力学性能和工件大小、形状、刚性而定，并采用合理可操作的加热方法进行预热。

（工件预热温度是指工件焊接时所达到的温度）5.3 按焊接工艺卡确定工艺方法、规范参数、焊材牌号规格。

5.4 工件堆焊完成应立即进行焊后热处理。

（按焊接工艺卡要求）6堆焊时注意事项6.1 检查堆焊基体尺寸应符合图纸要求。

6.2 焊材必须按焊接工艺卡要求进行烘干。

6.3堆焊时工件必须达到预热温度要求。

6.4 堆焊时应使堆焊基面保持水平，堆焊工件能灵活转动（工件可放置在转盘上）。

司太立合金stellite详细介绍

司太立合金知识：司太立钴基1号焊丝相当AWS ERCoCr-C主要特征及用途：高碳Co-Cr-W合金堆焊焊丝，耐磨性、耐蚀性好。

但抗冲击韧度差主要用于牙轮钻头轴承、锅炉旋转叶片等磨损部件的堆焊堆焊层硬度HRC：≥52司太立钴基4号焊丝主要特征及用途用于较高耐磨损性能，极好的高温强及耐腐蚀性能。

用于铜，铝合金热压模，热挤压模，干电池模具等。

堆焊层硬度HRC：46-50司太立钴基6号焊丝相当AWS ERCoCr-A主要特征及用途：Co106钻基堆焊焊丝是Co-Cr-W堆焊合金中C及W含量最低、韧性最好的一种。

能承受冷热条件下的冲击，产生裂纹的倾向小，具有良好的耐蚀、耐热和耐磨性能。

主要用于要求在高温工作时能保持良好的耐磨性及耐蚀性，如高温、高压阀门、热剪切刀刃、热锻模等堆焊层硬度HRC：40-45司太立钴基12号焊丝相当AWS ERCoCr-B主要特征及用途：Co112针基堆焊焊丝，在Co-Cr-W堆焊合金中具有中等硬度，耐磨性比HS111好，但塑性稍差，具有良好的耐蚀、耐热及耐磨性能，在650℃左右高温下仍能保持这些特性。

主要用于高温、高压阀门、内燃机阀、高压泵轴套和内衬套筒、热轧辊孔型等堆焊堆焊层硬度HRC：45-50司太立钴基20号焊丝主要特征及用途：Co120钴基堆焊焊丝，硬度高，耐磨性非常好，但抗冲击性较差，堆焊时产生裂纹倾向大，具有良好的耐蚀、耐热、耐磨性能，在650℃左右仍可保持这些性能。

主要用于牙轮钻头轴承、锅炉的旋转叶片、粉碎机刃口、螺旋送料机等堆焊堆焊层硬度HRC：55-60钴基堆焊焊丝产品简介如下：HS 111钴基焊丝相当AWS ERCoCr-A主要特征及用途：HS111钻基堆焊焊丝是Co-Cr-W堆焊合金中C及W含量最低、韧性最好的一种。

能承受冷热条件下的冲击，产生裂纹的倾向小，具有良好的耐蚀、耐热和耐磨性能。

主要用于要求在高温工作时能保持良好的耐磨性及耐蚀性，如高温、高压阀门、热剪切刀刃、热锻模等堆焊层硬度HRC：40-45HS 112钴基焊丝相当AWS RCoCr-B主要特征及用途：HS112钴基堆焊焊丝，在Co-Cr-W堆焊合金中具有中等硬度，耐磨性比HS111好，但塑性稍差，具有良好的耐蚀、耐热及耐磨性能，在650℃左右高温下仍能保持这些特性。

司太立合金知识

司太立合金知识：司太立钴基1号焊丝相当AWS ERCoCr-C主要特征及用途：高碳Co-Cr-W合金堆焊焊丝，耐磨性、耐蚀性好。

但抗冲击韧度差。

主要用于牙轮钻头轴承、锅炉旋转叶片等磨损部件的堆焊堆焊层硬度HRC：≥52司太立钴基4号焊丝主要特征及用途用于较高耐磨损性能，极好的高温强及耐腐蚀性能。

用于铜，铝合金热压模，热挤压模，干电池模具等。

堆焊层硬度HRC：46-50司太立钴基6号焊丝相当AWS ERCoCr-A主要特征及用途：Co106钴基堆焊焊丝是Co-Cr-W堆焊合金中C及W含量最低、韧性最好的一种。

能承受冷热条件下的冲击，产生裂纹的倾向小，具有良好的耐蚀、耐热和耐磨性能。

主要用于要求在高温工作时能保持良好的耐磨性及耐蚀性，如高温、高压阀门、热剪切刀刃、热锻模等堆焊层硬度HRC：40-45司太立钴基12号焊丝相当AWS ERCoCr-B主要特征及用途：Co112钴基堆焊焊丝，在Co-Cr-W堆焊合金中具有中等硬度，耐磨性比HS111好，但塑性稍差，具有良好的耐蚀、耐热及耐磨性能，在650℃左右高温下仍能保持这些特性。

主要用于牙轮钻头轴承、锅炉的旋转叶片、粉碎机刃口、螺旋送料机等堆焊堆焊层硬度HRC：55-60钴基堆焊焊丝产品简介如下：HS111钴基焊丝相当AWS ERCoCr-A主要特征及用途：HS111钴基堆焊焊丝是Co-Cr-W堆焊合金中C及W含量最低、韧性最好的一种。

能承受冷热条件下的冲击，产生裂纹的倾向小，具有良好的耐蚀、耐热和耐磨性能。

主要用于要求在高温工作时能保持良好的耐磨性及耐蚀性，如高温、高压阀门、热剪切刀刃、热锻模等堆焊层硬度HRC：40-45HS112钴基焊丝相当AWSRCoCr-B主要特征及用途：HS112钴基堆焊焊丝，在Co-Cr-W堆焊合金中具有中等硬度，耐磨性比HS111好，但塑性稍差，具有良好的耐蚀、耐热及耐磨性能，在650℃左右高温下仍能保持这些特性。

堆焊工艺

堆焊工艺1.焊前准备待堆焊层母材表面处理：堆焊过渡层之前，应将表面铁锈等所有污物去除干净，确定表面处理干净；对压制好的锥体内表面进行渗透探伤，有缺陷要采取方法处理；2.焊条烘干过渡层A312（E309Mo）焊条，烘干工艺300℃，1小时。

钴基硬质合金EcoCr-A（STELLITE6）焊条，烘干工艺250℃，1小时。

焊条随用随取，焊接时焊条放在保温筒内，保温筒随时带电保温（也可以将要用的焊条放在堆焊椎体内以保持干燥度），焊条在空气中曝露不大于4小时：对于取焊条时掉出的焊条，如果没有及时发现，此根焊条将不予使用。

3.预热和堆焊时温度控制预热方法：采用履带，加保温棉保温；将履带均匀布置在锥体上并用保温棉（两层）完全包裹起来；锥内要塞上保温棉；尽可能保证加热均匀。

加热履带要电工随时检测防止出现短路！如果遇到停电或温度过低最高温度低于240℃，要塞好保温棉进行保温，但在持续通电的情况下要一次堆完。

4.堆焊采用手工电弧焊（SMAW）进行堆焊，按下列工艺执行：①堆焊过程中要保持层间和焊道温度不低于预热温度；②采用小电流短弧堆焊（弧长控制4mm左右），增加焊条熔敷速度。

4.0mm焊条电流在140A左右。

③采用多层多道堆焊，焊接过程中要严格进行焊道，层间清渣，焊缝重叠量掌握在1/2焊缝宽度左右，即第二道焊缝覆盖第一道焊缝宽度1/2左右。

④如果堆焊两层则第二层的焊接接头要超过或短于第一层焊接接头20～25mm。

⑤堆焊完一圈后要进行对堆焊层检查对有缺陷或引高处或弧坑应进行打磨去除。

5. 堆焊要领①堆焊采用直流反接（即工件接负极，焊钳接正极）②堆焊时焊条于焊件表面要尽量保持垂直状态（小端除外）③堆焊运条要快且直，焊条横向摆动宽度不超过10～15mm，焊道厚要小于2.5mm④收弧时应使熔池填充饱满，也就是在收弧时稍微停留一下将收弧处引高，然后拉向横向一侧，然后息弧；采用点击法进行引弧，引弧后将焊条提高，作‘预热’状，立即恢复短弧及横向摆动，且要将收弧段堆焊金属完全重新熔化，形成新的堆焊熔池。

阀门常用钴基合金介绍

阀门常用钴基合金介绍一、EDCoCr-A国标牌号：HS111钴基堆焊焊丝、D802钴基堆焊焊条。

近似对应美标代号：ECoCr-A堆焊焊条、ErCoCr-A钴基堆焊焊丝。

近似对应美国企标代号：Stellte alloy6。

说明：钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，堆焊金属在650℃工作仍能保持良好的耐磨性和耐腐蚀性。

用途：用于在650℃左右工作仍能保持良好的耐磨性和耐腐蚀性的场合，或承受冲击和冷热交错的部位，如堆焊高温高压阀门及热剪刀刃等。

熔敷金属化学成分/%:以GB/T 984 《堆焊焊条》化学成分为例：C 0.7-1.44 Si≤2 Mn≤2 Cr 25-32 Fe≤4 W 3-6 其他≤4 余量为Co堆焊硬度HRC：40~45。

二、EDCoCr-B国标牌号：HS112钴基堆焊焊丝、D812钴基堆焊焊条。

近似对应美标代号：ECoCr-B堆焊焊条、ErCoCr-B钴基堆焊焊丝。

近似对应美国企标代号：Stellte alloy12。

说明：钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，堆焊金属在650℃工作仍能保持良好的耐磨性和耐腐蚀性。

用途：用于高温高压阀门、高压泵的轴套筒和内衬套以及化纤设备的斩刀刃口等。

熔敷金属化学成分/%：以GB/T 984 《堆焊焊条》化学成分为例：C 1-1.7 Si≤2 Mn≤2 Cr 25-32 Fe≤5 W 7-10 其他≤4 余量为Co堆焊硬度HRC：45~50。

三、EDCoCr-C国标牌号：HS114钴基堆焊焊丝、D822钴基堆焊焊条。

近似对应美标代号：ECoCr-C堆焊焊条、ErCoCr-C钴基堆焊焊丝。

近似对应美国企标代号：Stellte alloy1。

说明：高碳钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，渣覆盖性好，成形美观，具有优良的耐磨、耐热、耐腐蚀性，在650℃高温也能保持这些特性。

用途：用于牙轮钻头轴承、锅炉的旋转叶轮、粉碎机刃口、螺旋送料机等磨损部件的堆焊。

司太立钴基焊条1号6号12号

司太立钴基焊条1号6号12号D802 D812阀门钴基焊条：铸造钴铬钨合金焊芯的堆焊焊条，药皮用浸涂法制成的堆焊用焊条，宜采用直流反接。

堆焊金属在1000℃仍具有良好的耐磨性及耐腐蚀性能。

用途：适用于高温高压阀门，高压泵的轴套筒和内套筒以及化纤设备的斩刀刃口等部位的堆焊。

堆焊层硬度HRC≥40注意事项：1、焊前焊条须经200℃左右烘1小时以上再行施焊接。

2、焊时尽可能采用短弧，并且焊条与工作保持垂直。

3、根据工作的大小和母材的种类须经300～600℃预热。

宜采用小电流短弧焊接。

4、焊后应在600～7 Co106钴焊条高温焊条00℃回火1小时后在缓冷或将工作立即放入干燥和热的沙箱内或草灰中缓冷，以避免裂纹。

5、堆焊层须经粗磨，如发现缺陷时，按上述步骤进行焊补及缓冷。

钴基堆焊焊丝说明：堆焊D802焊丝铸造钴铬钨合金焊芯的堆焊焊丝，焊芯用浸涂法制成的堆焊用焊丝，堆焊金属在1000℃仍具有良好的耐磨性及耐腐蚀性能。

用途：适用于高温高压阀门，高压泵的轴套筒和内套筒以及化纤设备的斩刀刃口等部位的堆焊。

焊缝金属化学成分（％）C 1.0～1.7 Cr 26.0～32.0 W 7.0～10.0 Mn≤2.0 Si≤2.0Fe≤3.0 Co余量堆焊层硬度HRC≥40规格φmm 2.5 3.0Co101用于高常温硬度，较强耐磨粒磨损，耐腐蚀性能。

用于旋转密封环，牙轮轴承，套筒，钻头等。

Co104（司太立钴基4号）用于较高耐磨损性能，极好的高温强及耐腐蚀性能。

用于铜，铝合金热压模，热挤压模，干电池模具等。

Co106(司太立钴基6号）较好的耐磨，耐高温，抗热震冲击，抗擦伤性能。

用于发动机气门，高温高压阀门密封面，热剪刀刃，涡轮机叶片等。

Co112(司太立钴基12号）较高耐磨损，耐腐蚀抗擦伤性能。

用于高温，高压阀门，剪切刀刃，锯齿，螺旋推杆等。

Co120高常温高温硬度，较强耐磨粒磨损耐磨蚀性能。

用于高压阀座，磨损棉板，HS114（钴基焊丝）用于较高耐磨损性能，极好的高温强及耐腐蚀性能。

D507

号D507Mo 材质r焊芯直径φ2.5φ3.2φ4.0φ5.0（mm）品牌奥博特类型堆焊焊条药皮性质低氢钠型直径φ2.5φ3.2φ4.0φ5.0（mm）长度350/400（mm）焊接电流80~120（A）电流幅度80~120（A）工作温度400（℃）适用范围用来堆焊工作温度在510℃以下的中温高压截止阀密封面。

闸阀密封面应将本焊条与D577焊产地河北D507Mo 符合 GB EDCr-A2-15说明:D507Mo是低氢钠型药皮的1Cr13阀门型堆焊焊条。

堆焊金属为1Cr13半铁素体高铬钢。

堆焊层具有空淬特性，堆焊金属具有较高的中温硬度，良好的热稳定性，抗冲蚀性。

如与D577焊条配合使用能获得很好的抗擦伤性能。

堆焊工艺简单，焊前不预热，焊后不用热处理，采用直流反接。

用途:用来堆焊工作温度在510℃以下的中温高压截止阀密封面。

闸阀密封面应将本焊条与D577焊条配合使用（阀座与阀瓣分别用以上两种焊条）。

堆焊层硬度:（焊后空冷）HRC≥37(耐软化至510℃)注意事项:1.焊前焊条须经300-350℃烘焙1h。

2.堆焊层加工后，其厚度应在5mm以上，以保证硬度和化学成分的稳定。

堆焊焊条∙供应天津大桥焊条THJ427普通焊条THJ427价格面议∙供应天津大桥THD642堆焊焊条价格面议∙铜包钢芯、钛钙型铸铁焊条¥142.00∙奥博特供应A902不锈钢焊条¥80.00∙D707耐磨焊条/D707堆焊焊条价格¥11.00∙D102/D852/D822/D802钴基焊条¥1.00∙供应D680/D687高铬铸铁堆焊焊条¥1.00∙供应D628铁堆焊焊条¥1.00∙D802 D102 D822钴基焊条¥280.00∙D812钴基焊条D802焊条¥1.00。

10、12阀门用焊接材料标准

企业标准QB/KA09——2009阀门用焊接材料标准开封高中压阀门有限公司2009-09-01发布2009-09-01 实施编制：校对：审核：会签：批准：时间：目次编制说明第一部分：阀门用焊接材料选用标准1 适用范围2 焊接材料的选定和供给3 焊接材料的选定原则4 碳钢、低合金钢焊接材料的选定5 铬钼耐热钢焊接材料的选定6 不锈钢焊接材料的选定7 密封面焊接材料的选定8 焊接方法的选定第二部分：阀门用焊接材料技术标准1 说明2 堆焊焊条，焊丝2.1 堆焊焊条（D577、D507Mo、D547Mo、Stellite No.6 、Stellite No.12、Stellite No.21）4 连接焊用焊条4.1 碳钢焊条（J422、 J427、J426、J506、J507）4.2 钼-铬钼耐热钢焊条（R107、R207、R307、R317、R327、R407、R507、R407B）4.3 铬不锈钢焊条（G207、G217、G307）4.4 铬镍不锈钢焊条（A102、A107、A022、A132、A137、A302、A307、A407）4.5 低温钢焊条（W107）4.6 铸铁焊条（Z308、Z408）5 埋弧自动焊用焊丝，焊剂5.1 焊丝（H08A、H1Cr18Ni9Ti、H13Cr2.25Mo1A。

H11CrMo45A、H08CrMoA）5.2 药芯焊带5.3 焊剂5.3.1 烧结焊剂： SJ6035.3.2 熔炼焊剂：HJ430、HJ260、HJ250附录：焊接材料厂名及代号表编制说明阀门用焊接材料技术标准，包括阀门焊接材料选用标准和我厂使用的焊接材料的具体情况两个部分。

第一部分是为了保证阀门焊接材料选用的正确、合理，统一而制定的，是设计和工艺人员的指导性文件。

第二部分主要结合我厂的生产情况，编入有关阀门密封面手工堆焊用焊条、连接焊焊条；铁基、镍基、钴基等，等离子喷焊用合金粉末；手工钨极氩弧焊用堆焊焊丝、连接焊焊丝、埋弧自动焊用焊丝和焊剂。

焊丝选型大全

焊材选型大全1.埋弧焊焊丝埋弧焊时焊剂对焊缝金属起保护和冶金处理作用，焊丝主要作为填充金属，同时向焊缝添加合金元素，并参与冶金反应。

（1）低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有如下三类。

A、低锰焊丝（如H08A）：常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。

B、中锰焊丝（如H08MnA,H10MnS）：主要用于低合金钢焊接，也可配合低锰焊剂用于低碳钢焊接。

C、高锰焊丝（如H10Mn2 H08Mn2Si）：用于低合金钢焊接（2）高强钢用丝这类焊丝含Mn1%以上，含Mo0.3%~0.8%，如H08MnMoA、H08Mn2MoA，用于强度较高的低合金高强钢焊接。

此外，根据高强钢的成分及使用性能要求，还可在焊丝中加入NI、CR、V及Re等元素，提高焊缝性能。

抗拉强度590Mpa级的焊缝金属多采用MN-MO系焊丝，如H08MNMOA等。

（3）不锈钢用焊丝采用的焊丝成分要与被焊接的不锈钢分成基本一致，焊接铬不锈钢时，采用HoCr14 H1Cr13 H1Cr17等焊丝；焊接铬-镍不锈钢时，采用H0Cr19Ni9 HoCr19Ni9 HoCr19Ni9Ti等焊丝；焊接超低碳不锈钢时，应采用相应的超低碳焊丝，如HOOCr19Ni9等，焊剂可采用熔炼型或烧结型，要求焊剂的氧化性小，以减少合金元素的烧损。

目前国外主要采用烧结焊剂焊接不锈钢、我国仍以熔炼焊剂为主，但正在研制和推广使用烧结焊剂。

2.气体保护焊用焊丝气体保护焊分为惰性气体保护焊（TIG焊和MIG焊）、活性气体保护焊（MAG焊）以及自保护焊接。

TIG焊接时采用纯Ar，MIG焊接时一般采用Ar+2%O2或Ar+5%CO2。

MAG焊接时主要采用CO2气体。

为了改善CO2焊接的工艺性能，也可采用CO2+Ar或CO2+Ar+O2混合气体或是采用药芯焊丝。

（1）TIG焊焊丝TIG焊接有时不加填充焊丝，被焊母材加热熔化后直接连接起来，有时加填充焊丝，由于保护气体为纯Ar，无氧化性，焊丝熔化后成分基本不发生变化，所以焊丝成分即为焊缝成分。

钴基焊丝

(AWSA5.14 ERNiCrMo-3)
Techalloy 718
(AWS A5.14 ERNiFeCr-2)
Techalloy 725
(AWS无对应)
Techalloy 825
AWSA5.14 ERNiFeCr-1
镍和镍基合金焊条
Tech-Rod 55
(AWSA5.15 ENiFe-Cl)
Tech-Rod 99
Tech-Rod 308/308L
(AWS A5.4 E308L-16)
(AWS A5.4 E308L-17)
Tech-Rod 309/309L
(AWS A5.4 E309L-16)
(AWS A5.4 E309L-17)
Tech-Rod 310
(AWS A5.4 E310-16)
Tech-Rod 312
Techalloy 309/309L
(AWS A5.9 ER309L)
Techalloy 309LHS
(AWS A5.9 ER309Lsi)
Techalloy 309MoL
(AWS A5.9 ER309LMo)
Techalloy 310
(AWS A5.9 ER310)
Techalloy 312
(AWS A5.9 ER312)
Techalloy 418
FA60(AWS A5.14 ERNiCu-7)
Techalloy 606
FM82(AWS A5.14 ERNiCr-3)
Techalloy 617
AWS A5.14 ERNiCrCoMo-1
Techalloy 622
AWSA5.14 ERNiCrMo-10
Techalloy 625

D507

闸阀密封面应将本焊条与D577焊产地河北D507Mo 符合 GB EDCr-A2-15说明:D507Mo是低氢钠型药皮的1Cr13阀门型堆焊焊条。

堆焊金属为1Cr13半铁素体高铬钢。

堆焊层具有空淬特性，堆焊金属具有较高的中温硬度，良好的热稳定性，抗冲蚀性。

如与D577焊条配合使用能获得很好的抗擦伤性能。

堆焊工艺简单，焊前不预热，焊后不用热处理，采用直流反接。

用途:用来堆焊工作温度在510℃以下的中温高压截止阀密封面。

闸阀密封面应将本焊条与D577焊条配合使用（阀座与阀瓣分别用以上两种焊条）。

化学成分 C Ni Mo Cr W 其它元素总量保证值≤0.20≤6.00≤2.5010.0~16.0 ≤2.00≤2.50堆焊层硬度:（焊后空冷）HRC≥37(耐软化至510℃)焊条直径(mm) φ3.2φ4.0φ5.0焊接电流(A) 80~120 120~160 160~200注意事项:1.焊前焊条须经300-350℃烘焙1h。

2.堆焊层加工后，其厚度应在5mm以上，以保证硬度和化学成分的稳定。

堆焊焊条•供应天津大桥焊条THJ427普通焊条THJ427价格面议•供应天津大桥THD642堆焊焊条价格面议•铜包钢芯、钛钙型铸铁焊条¥142.00•奥博特供应A902不锈钢焊条¥80.00•D707耐磨焊条/D707堆焊焊条价格¥11.00•D102/D852/D822/D802钴基焊条¥1.00•供应D680/D687高铬铸铁堆焊焊条¥1.00•供应D628铁堆焊焊条¥1.00•D802 D102 D822钴基焊条¥280.00•D812钴基焊条D802焊条¥1.00。

堆焊焊丝成分

堆焊焊丝是在堆焊过程中使用的焊接材料，其成分设计是为了满足特定的性能要求，如耐磨性、耐腐蚀性、硬度等。

堆焊焊丝的成分可以非常复杂，通常包括焊丝基体金属和添加的合金元素。

以下是几种常见的堆焊焊丝成分及其特点：
1. 高碳钢焊丝：含有较高的碳含量（通常在0.8%到
2.2%之间），用于堆焊硬度较高的金属，如模具修复或制造硬质合金刀具。

2. 合金钢焊丝：含有铬、镍、钼等合金元素，用于提高耐腐蚀性和耐磨性，适用于堆焊不锈钢或其他合金钢部件。

3. 镍基焊丝：以镍为主要成分，加入铬、钴等元素，用于高温合金和特殊合金的堆焊，如用于航空发动机部件。

4. 钛基焊丝：含有钛和其他合金元素，用于堆焊钛合金或其他对氧化性气氛敏感的金属，具有良好的抗腐蚀性和高温性能。

5. 铜基焊丝：用于堆焊铜和铜合金，具有良好的导电性和导热性，适用于制造散热器、管道等。

6. 钴基焊丝：含有较高的钴含量，以及铬、钨等元素，用于堆焊硬质合金模具和高耐磨场合。

堆焊焊丝的具体成分会根据应用场景和性能要求进行调整，通过控制合金元素的种类和比例，可以得到不同性能的堆焊层。

在选择堆焊焊丝时，需要考虑焊接材料的化学成分、物理性能、焊接工艺和后处理要求等因素。

堆焊焊条选用及说明

D276
气蚀+高温氧化
Cr12 型钢; 铬镍奥氏体钢
EDCr-A2-03; EDCrNi-B-03;
D507Mo； D547Mo；
冷轧(金属间磨损+高应力) 中碳合金钢
轧辊
热轧
高铬镍钢、
金属间磨损+高温氧化+高应力高速钢
EDRCrMoV-03； EDRCrMoWV-03； EDRCrW-03；
D227，D237; D322，327A; D337。
EDRCrMoV-03； EDRCrMoWV-A1-03 EDRCrMoWV-A2-03 EDRCrW-03；
EDPCrMnSi-03； EDRCrMoWV-A3-03 EDZ-A1-08
D227，D237; D322; D327A; D337。
D207; D317; D608。
常温气蚀
高铬锰奥氏体钢 EDCrMn-B-03;
一、堆焊焊条选用原则
1、满足使用工况堆焊零件类别很多，很难一一列举，大致可以从介质腐蚀性、温度高低、应力状态和磨
损类型来判断，从中选择适当焊条类型。 2、经济性
在满足要求情况下，尽量选择价格便宜的焊条，锰金属比铬金属便宜，铬金属比镍钨钼便宜，钴金属更贵，焊条的成本与零件的使用寿命和经济收益要对等。 3、重视可焊性
二、焊条选用一览表
见表 1。
应用举例
表 1：焊条选用表
工况特征
堆焊层金属类型
常选焊条
焊条型号
焊条牌号
金属间磨损+冲刷磨损+腐蚀磨损(450℃以下、低中压)
Cr12 型钢
EDCr-A2-03;
D507Mo；
化工阀门
金属间磨损+冲刷磨损+腐蚀磨损(550℃以下、中高压)
