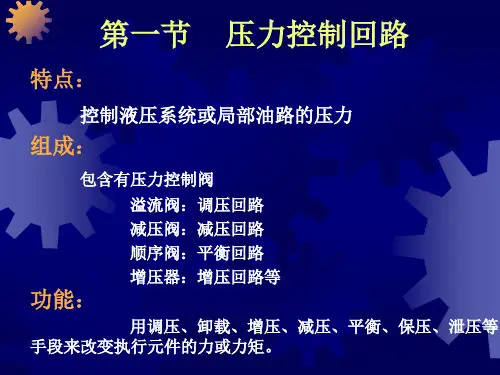

第一节 压力控制回路
采用压力检测元件（电接点压力表） 压力范围可调
压力控制回路（保压）
3. 采用辅助泵的保压回路 工作原理：
大泵加压 当油缸向下动 作时，大泵提供油缸向下运 动所需的流量和压力。
当油缸运动到位，则压力 开关发讯，三位四通阀换至 中位，大泵卸载。
小泵保压 小泵的流量小、 压力高，在大泵卸载后向系 统提供保压所需的压力和泄 漏所需的流量。（可用蓄能 器替代辅助泵）
压力控制回路
七、泄压回路
功能： 使执行元件高压腔中的压力缓慢地释放，以免泄 压过快引起剧烈的冲击和振动。
方法：控制流量（节流阀） 控制压力（顺序阀）
1.延缓换向阀切换时间的泄 压回路
工作原理：换向阀处于中位 时，主泵和辅助泵卸载，液 压缸上腔压力油通过节流阀 6 和溢流阀 7 泄压，节流阀 6 在卸载时起缓冲作用。泄压 时间由时间继电器控制。
3.采用远控平衡阀的平衡回路
它不但具有很好的密封性，能 起到长时间的闭锁定位作用，还 能自动适应不同负载对背压的要 求。
压力控制回路
六、保压回路
使系统在缸不动或因工件变形而产生微小位移的工况保持 稳定不变的压力。保压性能有两个指标：保压时间和压力稳 定性。
方法：
1)采用单向阀和液控单向阀来保压 2)采用蓄能器、辅助泵补油和溢流阀来稳压
适用于单向作用力大、行程 小、作业时间短的场合。
问题
பைடு நூலகம்
2. 双作用增压器的增压回路
它能连续输出高压油，适用于 增压行程要求较长的场合。
压力控制回路
五、平衡回路
使立式液压缸的回油路保持一定背压，以防止运动部件 在悬空停止期间因自重而自行下落，或下行运动时因自重超 速失控。 使用元件： 液控单向阀（动画），特点：密封好，泄漏小
压力控制回路（保压）
3. 采用辅助泵的保压回路 工作原理：
大泵加压 当油缸向下动 作时，大泵提供油缸向下运 动所需的流量和压力。
当油缸运动到位，则压力 开关发讯，三位四通阀换至 中位，大泵卸载。
小泵保压 小泵的流量小、 压力高，在大泵卸载后向系 统提供保压所需的压力和泄 漏所需的流量。（可用蓄能 器替代辅助泵）
压力控制回路
七、泄压回路
功能： 使执行元件高压腔中的压力缓慢地释放，以免泄 压过快引起剧烈的冲击和振动。
方法：控制流量（节流阀） 控制压力（顺序阀）
1.延缓换向阀切换时间的泄 压回路
工作原理：换向阀处于中位 时，主泵和辅助泵卸载，液 压缸上腔压力油通过节流阀 6 和溢流阀 7 泄压，节流阀 6 在卸载时起缓冲作用。泄压 时间由时间继电器控制。
3.采用远控平衡阀的平衡回路
它不但具有很好的密封性，能 起到长时间的闭锁定位作用，还 能自动适应不同负载对背压的要 求。
压力控制回路
六、保压回路
使系统在缸不动或因工件变形而产生微小位移的工况保持 稳定不变的压力。保压性能有两个指标：保压时间和压力稳 定性。
方法：
1)采用单向阀和液控单向阀来保压 2)采用蓄能器、辅助泵补油和溢流阀来稳压
适用于单向作用力大、行程 小、作业时间短的场合。
问题
பைடு நூலகம்
2. 双作用增压器的增压回路
它能连续输出高压油，适用于 增压行程要求较长的场合。
压力控制回路
五、平衡回路
使立式液压缸的回油路保持一定背压，以防止运动部件 在悬空停止期间因自重而自行下落，或下行运动时因自重超 速失控。 使用元件： 液控单向阀（动画），特点：密封好，泄漏小
第8章压力控制回路
2019/5/4
18
8.8 液压增压回路
• 8.8.2 双作用增压回路
• 由于单作用增压回路是间歇性的单程供油，适合无进给量 或进给量非常小的高保压系统。当为要求相对有进给量的 高压力连续输出系统提供动力时，应选用如图所示的双作 用增压回路。
2019/5/4
19
பைடு நூலகம் 8.6 气动增压回路
• 8.9.1用冲击气缸实现压力冲 击的控制
的并联输出形式实现。
2019/5/4
17
8.8 液压增压回路
• 8.8.1 用单作用增压缸实现增压
• 在液压系统中，当液压缸需要有较大的输 出保持力时，如成型模压系统，此时液压 缸没有多少进给量，但需要有较大的压力 用以保证产品的定型时间，即需要的是小 流量高压力的液压源动力系统。
• 如图8所示为利用增压缸的单作用增压回路。
• 在有些冲击力要求较大的场 合，如金属冲孔、铆接、锻 压、下料等方面，则应根据 冲击力瞬间释放的特点，选 择具有冲击释放效果的气缸 和相应的气动控制回路来实 现其冲击工作过程。如图所 示为用冲击气缸实现压力冲 击的控制回路。
2019/5/4
20
8.6 气动增压回路
• 8.9.2用串联气缸增加压力输出控制 • 当气缸的直径较小或系统的压力较低，但还需要气缸有较
三级调压
二级调压
2019/5/4
4
8.1 液压调压回路
• 8.1.3 用两个溢流阀实现双向调压
• 当执行元件的正反行程需要不同的供油压力时，可以将设 置低压力值的溢流阀与设置高压力值的溢流阀并联，从而 使设置高压力值的溢流阀失去稳压能力。可以利用不同时 刻接入更低压力设置值的溢流阀，实现不同时刻的压力输 出。
液压与气压传动----气动回路
经过控制电磁 阀旳通电个数， 实现对分段式 活塞缸旳活塞 杆输出推力旳 控制。
四、力控制回路
利用气液增压器1 把较低旳气压变为 较高旳液压力，提 升了气液缸2旳输 出力。
第二节 换向回路
一、单作用气缸旳换向回路
二、双作用气缸旳换向回路
第三节 速度控制回路
因气动系统所用功率都不大，故常用 旳调速回路主要是节流调速。
用两个快排阀实现双 作用气缸旳迅速来回， 可到达节省时间旳要 求。
4、缓冲回路
活塞迅速向右运 动接近末端，压下机 动换向阀，气体经节 流阀排气，活塞低速 运动到终点。
合用于活塞惯性力 大旳场合。
二、气液联动回路
因为气体旳可压缩性，运动速度不稳 定，定位精度不高。在气动调速、定 位不能满足要求旳场合，可采用气液 联动。
第十一章 气动回路
第一节 第二节 第三节 第四节 第五节
压力与力控制回路 换向回路 速度控制回路 气动逻辑回路 其他常用回路
概述
气动系统一般由最简朴旳基本回路构成。 虽然基本回路相同，但因为组合方式不 同，所得到旳系统旳性能却各有差别。 所以，要想设计出高性能旳气动系统， 必须熟悉多种基本回路和经过长久生产 实践总结出旳常用回路。
二、互锁回路
互锁回路
该
回路利用梭阀1、2、3
和换向阀4、5、6 实现
互锁，预防各缸活塞同
步动作，确保只有一种
活塞动作。
三、同步回路
气液缸串联同步回路
✓速度同步
✓要求：缸 2有杆腔旳 面积必须与 缸1无杆腔 旳面积相等。
一、气阀调速回路
1、单作用气缸旳速度控制回路
a)升降速度 分别由两个 节流阀控制
b)快返回路，活 塞返回时，气缸 下腔经过迅速排 气阀排气。
四、力控制回路
利用气液增压器1 把较低旳气压变为 较高旳液压力，提 升了气液缸2旳输 出力。
第二节 换向回路
一、单作用气缸旳换向回路
二、双作用气缸旳换向回路
第三节 速度控制回路
因气动系统所用功率都不大，故常用 旳调速回路主要是节流调速。
用两个快排阀实现双 作用气缸旳迅速来回， 可到达节省时间旳要 求。
4、缓冲回路
活塞迅速向右运 动接近末端，压下机 动换向阀，气体经节 流阀排气，活塞低速 运动到终点。
合用于活塞惯性力 大旳场合。
二、气液联动回路
因为气体旳可压缩性，运动速度不稳 定，定位精度不高。在气动调速、定 位不能满足要求旳场合，可采用气液 联动。
第十一章 气动回路
第一节 第二节 第三节 第四节 第五节
压力与力控制回路 换向回路 速度控制回路 气动逻辑回路 其他常用回路
概述
气动系统一般由最简朴旳基本回路构成。 虽然基本回路相同，但因为组合方式不 同，所得到旳系统旳性能却各有差别。 所以，要想设计出高性能旳气动系统， 必须熟悉多种基本回路和经过长久生产 实践总结出旳常用回路。
二、互锁回路
互锁回路
该
回路利用梭阀1、2、3
和换向阀4、5、6 实现
互锁，预防各缸活塞同
步动作，确保只有一种
活塞动作。
三、同步回路
气液缸串联同步回路
✓速度同步
✓要求：缸 2有杆腔旳 面积必须与 缸1无杆腔 旳面积相等。
一、气阀调速回路
1、单作用气缸旳速度控制回路
a)升降速度 分别由两个 节流阀控制
b)快返回路，活 塞返回时，气缸 下腔经过迅速排 气阀排气。
液压基本回路1-压力控制回路图
压式压力控制回路的特点和应用，以及它在各种工业领域中的实际应 用案例。
恒压式压力控制回路可保持恒定的系统压力，确保系统在特定工况下的稳定 性和可靠性。
压力控制回路的优缺点
探讨压力控制回路的优点和缺点，包括其在性能、可靠性、成本和维护方面 的考虑。 了解这些优点和缺点可以帮助我们更好地评估压力控制回路的适用性。
介绍压力控制回路中常见的元件，如溢流阀、减压阀和比例阀，以及它们的作用和功能。 每个元件在回路中起着不同的作用，用于控制和调整压力以满足特定的需求。
压力控制回路的调节方式及调节范围
探讨压力控制回路的调节方式，如手动调节、自动调节和远程调节，以及可调节的压力范围。 调节方式和调节范围的选择取决于具体的应用需求和系统性能要求。
液压基本回路1-压力控制 回路图
通过深入了解液压控制系统的原理与应用，本次演示将带您了解液压控制系 统的第一个基本回路：压力控制回路。
液压控制系统概述
引言：液压控制系统的基本概念、作用以及在实际工程中的重要性。 液压控制系统通过液压能量的传递与控制，实现对机械设备的准确定位、运 动和力的控制。
压力控制回路的组成和结构
了解压力控制回路的组成元件以及其在液压系统中的结构和布置。 压力控制回路主要由压力控制阀、感应元件、执行元件和管路系统组成。
压力控制回路的工作原理
深入探讨压力控制回路的工作原理，包括如何感知系统压力并采取相应行动。 当系统压力达到预设值时，控制阀会自动调整流量以维持稳定的压力。
压力控制回路中的元件及其作用
恒压式压力控制回路可保持恒定的系统压力，确保系统在特定工况下的稳定 性和可靠性。
压力控制回路的优缺点
探讨压力控制回路的优点和缺点，包括其在性能、可靠性、成本和维护方面 的考虑。 了解这些优点和缺点可以帮助我们更好地评估压力控制回路的适用性。
介绍压力控制回路中常见的元件，如溢流阀、减压阀和比例阀，以及它们的作用和功能。 每个元件在回路中起着不同的作用，用于控制和调整压力以满足特定的需求。
压力控制回路的调节方式及调节范围
探讨压力控制回路的调节方式，如手动调节、自动调节和远程调节，以及可调节的压力范围。 调节方式和调节范围的选择取决于具体的应用需求和系统性能要求。
液压基本回路1-压力控制 回路图
通过深入了解液压控制系统的原理与应用，本次演示将带您了解液压控制系 统的第一个基本回路：压力控制回路。
液压控制系统概述
引言：液压控制系统的基本概念、作用以及在实际工程中的重要性。 液压控制系统通过液压能量的传递与控制，实现对机械设备的准确定位、运 动和力的控制。
压力控制回路的组成和结构
了解压力控制回路的组成元件以及其在液压系统中的结构和布置。 压力控制回路主要由压力控制阀、感应元件、执行元件和管路系统组成。
压力控制回路的工作原理
深入探讨压力控制回路的工作原理，包括如何感知系统压力并采取相应行动。 当系统压力达到预设值时，控制阀会自动调整流量以维持稳定的压力。
压力控制回路中的元件及其作用
液压基本回路1-压力控制回路
优点 提供稳定的压力输出
可根据需求调节流量
灵活性高，可控制多 个执行器
缺点 系统复杂性较高
压力变化对流量的影 响较大 系统响应时间较长
结论和建议
压力控制回路在液压系统中起着重要的作用，可以满足不同应用场景的需求。
在设பைடு நூலகம்液压系统时，需要综合考虑系统的需求、成本和性能，选择合适的压 力控制回路。
优点
• 提供稳定的压力输出 • 精度高，可根据需要进行精确调节 • 适用于多种应用场景
缺点
• 系统复杂性较高 • 成本相对较高 • 对液压系统的稳定运行有一定依赖性
压力控制回路与其他回路的比较
回路类型 压力控制回路 流量控制回路 方向控制回路
功能
控制液压系统中的压 力
控制液压系统中的流 量
控制液压系统中的流 向
压力控制回路应用场景
1 液压机械
在液压机械中，压力控制 回路用于控制系统中的压 力，确保机械正常运行。
2 工业生产线
3 汽车制造
工业生产线中的液压系统 通常需要对压力进行控制， 以保证生产过程的稳定和 安全。
在汽车制造过程中，液压 系统的压力控制回路用于 控制液压传动系统的压力 和速度。
压力控制回路优缺点
液压基本回路1-压力控制回路
欢迎大家来到本次液压基本回路系列的第一节：压力控制回路。
压力控制回路简介
压力控制回路是液压系统中一种常用的回路，用于控制液压系统中的压力。 该回路通过调节液压系统中的压力，确保系统在所需的运行范围内，提供稳定可靠的输出。
压力控制回路组成要素
压力传感器
用于检测液压系统中的压力，并将其转换为电信号。
比例阀
根据压力传感器的信号，调节液压系统中的液压流量，以控制系统的压力。
液压传动与气动技术课程教案压力控制回路
液压传动与气动技术课程教案-压力控制回路一、教学目标1. 理解压力控制回路的基本原理及作用。
2. 熟悉压力控制回路的主要组件及其功能。
3. 学会分析压力控制回路的工作过程。
4. 能够设计并应用压力控制回路。
二、教学内容1. 压力控制回路的基本原理及作用1.1 压力控制回路的定义1.2 压力控制回路的作用1.3 压力控制回路的分类2. 压力控制回路的主要组件2.1 压力控制阀2.2 压力传感器2.3 管道和连接件2.4 执行器3. 压力控制回路的工作过程3.1 压力控制回路的开启与关闭3.2 压力控制回路的调节3.3 压力控制回路的稳定性和响应速度4. 压力控制回路的设计与应用4.1 设计原则4.2 设计步骤4.3 应用实例三、教学方法1. 讲授：讲解压力控制回路的基本原理、主要组件及其功能、工作过程等。
2. 演示：通过实物或动画演示压力控制回路的工作原理和应用。
3. 案例分析：分析实际应用中的压力控制回路案例，加深学生对压力控制回路的理解。
4. 小组讨论：分组讨论压力控制回路的设计和应用，促进学生之间的交流与合作。
四、教学评估1. 课堂问答：通过提问检查学生对压力控制回路的基本概念和原理的理解。
2. 练习题：布置相关的练习题，检验学生对压力控制回路的掌握程度。
五、教学资源1. 教材：液压传动与气动技术相关教材。
2. 课件：压力控制回路的图片、图表、动画等。
3. 实物：压力控制阀、压力传感器等元件。
4. 辅助工具：演示桌、幻灯机等。
六、教学安排1. 课时：本章节共计4课时，每课时45分钟。
2. 教学顺序：在介绍了液压传动与气动技术的基本概念和原理后，进行本章节的讲解。
七、教学步骤1. 引入：通过一个实际应用案例，引出压力控制回路的概念和重要性。
2. 讲解：讲解压力控制回路的基本原理、主要组件及其功能、工作过程等。
3. 演示：通过实物或动画演示压力控制回路的工作原理和应用。
4. 案例分析：分析实际应用中的压力控制回路案例，加深学生对压力控制回路的理解。
压力控制回路
防止缸 5 的压力受主油路的干扰。
二位二通电磁阀。
液压与气动
5
2023年2月13日星期一9时27分31秒
1.3 卸荷回路
• 功用 在液压系统执行元件短时间不工作时，不频繁启 动原动机而使泵在很小的输出功率下运转。
• 卸载方式：压力卸载；流量卸载（仅适用于变量泵）
▪ 1.换向阀的卸荷回路
▪2. 电磁溢流阀的卸荷回路
▪ 功用 调定和限制液压系统的最高工作压力，或者
使执行机构在工作过程不同阶段实现多级压力变换。 一般用溢流阀来实现这一功能。
▪ 单级调压回路
▪ 系统中有节流阀。当执行
元件工作时溢流阀始终开 启，使系统压力稳定在调 定压力附近，溢流阀作定 压阀用。
▪ 系统中无节流阀。当
系统工作压力达到或超 过溢流阀调定压力时， 溢流阀才开启，对系统 起安全保护作用。
▪ 顺序阀压力调定后，若工作负
载变小，系统功率损失将增大。
▪ 由于滑阀结构的顺序阀和换向
阀存在泄漏，活塞不可能长时 间停在任意位置。
▪ 该回路适用于工作负载固定且
活塞闭锁要求不高的场合。
液压与气动
8
2023年2月13日星期一9时27分31秒
▪ 采用液控单向阀的平衡
回路 液控单向阀是锥面密封， 故闭锁性能好。回路油路 上串联单向节流阀用于保 证活塞下行的平稳。
▪ 有蓄能器的卸载回路 当
回路压力到达卸载溢流阀调
定压力时，泵通过该阀卸载， 蓄能器保持系统压力。
液压与气动
7
2023年2月13日星期一9时27分31秒
1.4 平衡回路
▪ 功用 使立式液压缸的回油路保持一定背压，以防止
运动部件在悬空停止期间因自重而自行下落，或下行运 动时因自重超速失控。
第一讲压力控制回路
7.液压基本回路
液压基本回路是由一些液压元件组 成的，用来完成特定功能的控制油路。 液压基本回路是液压系统的核心，无论 多么复杂的液压系统都是由一些液压基 本回路构成的，因此，掌握液压基本回 路的功能是非常必要的。
1
液压基本回路的分类
压力控制回路 速度控制回路 方向控制回路
2
7.1 压力控制回路
换向阀处于中位 时，主泵和辅助 泵卸载，液压缸 上腔压力油通过 节流阀 6 和溢流 阀 7 泄压，节流 阀 6 在卸载时起 缓冲作用。泄压 时间由时间继电 器控制。
5
4 6
3
2Y
1Y
2
1
7
8
3Y
9
32
小结
液压基本回路是通过控制液压系统的压力、流 量和液流方向来控制执行元件运动的。
液压系统的压力调节 是通过调整溢流阀的开启压力实现增的压。 缸
11
2.双作用增压缸的增压回路
3
54
67
8
2 1 9
10
动画演示
12
7.1.3 减压回路 动画
功用 使某一支路获得低于系统压力的稳定值，
以满足机床的夹紧、定位、润滑及控制油 路的要求。
减压阀稳定工作的条件
最低调整压力≮0.5MPa，
最高调整压力至少比系统压力低0.5MPa。
13
减压回路分类
单级减压回路—单一减压阀 多级减压回路—减压阀+远程调压阀 无级减压回路—比例减压阀
2 1
29
7.1.7 泄压回路
功用 使执行元件高压腔中的 压力缓慢地释放，以免泄压过 快引起剧烈的冲击和振动。
30
用顺序阀控制的泄压回路
回路采用带卸载小
7
液压基本回路是由一些液压元件组 成的，用来完成特定功能的控制油路。 液压基本回路是液压系统的核心，无论 多么复杂的液压系统都是由一些液压基 本回路构成的，因此，掌握液压基本回 路的功能是非常必要的。
1
液压基本回路的分类
压力控制回路 速度控制回路 方向控制回路
2
7.1 压力控制回路
换向阀处于中位 时，主泵和辅助 泵卸载，液压缸 上腔压力油通过 节流阀 6 和溢流 阀 7 泄压，节流 阀 6 在卸载时起 缓冲作用。泄压 时间由时间继电 器控制。
5
4 6
3
2Y
1Y
2
1
7
8
3Y
9
32
小结
液压基本回路是通过控制液压系统的压力、流 量和液流方向来控制执行元件运动的。
液压系统的压力调节 是通过调整溢流阀的开启压力实现增的压。 缸
11
2.双作用增压缸的增压回路
3
54
67
8
2 1 9
10
动画演示
12
7.1.3 减压回路 动画
功用 使某一支路获得低于系统压力的稳定值，
以满足机床的夹紧、定位、润滑及控制油 路的要求。
减压阀稳定工作的条件
最低调整压力≮0.5MPa，
最高调整压力至少比系统压力低0.5MPa。
13
减压回路分类
单级减压回路—单一减压阀 多级减压回路—减压阀+远程调压阀 无级减压回路—比例减压阀
2 1
29
7.1.7 泄压回路
功用 使执行元件高压腔中的 压力缓慢地释放，以免泄压过 快引起剧烈的冲击和振动。
30
用顺序阀控制的泄压回路
回路采用带卸载小
7
压力控制回路
学生练习
1.试说明图示系统
1）包含哪几种压力控制回路？ 包含哪几种压力控制回路？ 2）核心元件分别有哪些？ 核心元件分别有哪些？ 3）两液压缸的工作压力哪一个更大些？
答：1）三种 2）调压回路，溢流阀； 调压回路，溢流阀； 减压回路，减压阀； 减压回路，减压阀； 卸荷回路，M型中位机 能的三位四通电磁换向阀。 能的三位四通电磁换向阀。 3 ） 缸 2 的工作压力大于缸 1 。 的工作压力大于缸1
增压回路
增压缸
卸载 回路
M 或 H型 滑阀机能 二位二通 换向阀
M或H型三 位换向阀 二位二通 换向阀
使液压泵输出的油液以 节省功率损耗， 节省功率损耗， 最小的压力直接流向油 减少系统发热， 减少系统发热， 常用于功率较小, 箱。常用于功率较小,负 延长泵使用寿 载变化不大场合。 载变化不大场合。 命
先导式主溢流阀 溢流阀
调压回路
多级调压
三级调压 二级调压
减压回路
在液压系统中，当某个执行元件或某一支路所需要的工作压 在液压系统中， 力低于系统的工作压力时， 力低于系统的工作压力时，可采用减压回路
采用减压阀的减压回路
减压回路
应用举例： 应用举例：
溢流阀：调定主系统工作压力 溢流阀： 减压阀：调定夹紧工件所需夹紧力， 减压阀：调定夹紧工件所需夹紧力，
减压阀 单向阀
减压阀调定压力低于主系统压力，且保 减压阀调定压力低于主系统压力， 持出口压力稳定。 持出口压力稳定。
溢ቤተ መጻሕፍቲ ባይዱ阀
单向阀：防止油液倒流，短时保压。 单向阀：防止油液倒流，短时保压。 电磁阀：失电夹紧，确保安全。 电磁阀：失电夹紧，确保安全。
增压回路
增压回路是用来使局部油路或个别执行元件得到比主系统油压高得多的压力
压力控制回路
Page ▪ 16
压力控制回路
Page ▪ 17
图1 保压回路
压力控制回路
1.6 平衡回路
平衡回路的功用在于防止垂直或倾斜安装的液压缸和与之相连的工 作部件因自重自行下落，造成失控超速的不稳定运动。平衡回路，即 在立式液压缸下行的回油路上设置一顺序阀，使之产生适当的阻力， 以平衡自重。 1、采用单向顺序阀组成的平衡回路
压力控制回路
1.5 保压回路
保压回路通常指在系统不供油或对某一部分不供油的情况下，执行 元件没有运动，但需要保持一定的工作压力的回路。 1、泵卸荷的保压回路
图1（a）为利用蓄能器的保压回路，当系统压力达到所需数值时 ，通过压力继电器使液压泵卸荷以降低功率的消耗。 2、系统支路局部保压回路
图1（b）为多个执行元件系统中的保压回路。液压泵通过单向 阀向支路输油，当支路压力升高达压力继电器的调定值时，向主 换向阀发出信号，使泵向主油路输油，另一个执行元件开始动作 。而支路上的油压则由蓄能器进行保压。
重物的下降速度相对比较平 稳，不受载荷大小的影响，
Page ▪ 20
图3 采用液控单向顺序阀的平衡回路
液压、液力与气压传动技术
压力控制回路
3、利用多路阀的卸荷回路
图7.9所示为多路阀的 卸荷回路。它可以同时控 制几个执行机构工作，而 在所有执行机构停止工作 时(即各联滑阀都处于中立 位置时)，液压泵实现卸荷 。
Page ▪ 13
图7.9 利用多路阀的卸荷回路
压力控制回路
4、利用先导式溢流阀的卸荷回路 图0为利用先导式溢流阀的卸荷回路。它是利用二位二通电磁阀
压力转换过程平衡、冲击小， 但控制系统复杂。
Page ▪ 6
图7.4 电液比例溢流阀的多级调压回路
压力控制回路
Page ▪ 17
图1 保压回路
压力控制回路
1.6 平衡回路
平衡回路的功用在于防止垂直或倾斜安装的液压缸和与之相连的工 作部件因自重自行下落，造成失控超速的不稳定运动。平衡回路，即 在立式液压缸下行的回油路上设置一顺序阀，使之产生适当的阻力， 以平衡自重。 1、采用单向顺序阀组成的平衡回路
压力控制回路
1.5 保压回路
保压回路通常指在系统不供油或对某一部分不供油的情况下，执行 元件没有运动，但需要保持一定的工作压力的回路。 1、泵卸荷的保压回路
图1（a）为利用蓄能器的保压回路，当系统压力达到所需数值时 ，通过压力继电器使液压泵卸荷以降低功率的消耗。 2、系统支路局部保压回路
图1（b）为多个执行元件系统中的保压回路。液压泵通过单向 阀向支路输油，当支路压力升高达压力继电器的调定值时，向主 换向阀发出信号，使泵向主油路输油，另一个执行元件开始动作 。而支路上的油压则由蓄能器进行保压。
重物的下降速度相对比较平 稳，不受载荷大小的影响，
Page ▪ 20
图3 采用液控单向顺序阀的平衡回路
液压、液力与气压传动技术
压力控制回路
3、利用多路阀的卸荷回路
图7.9所示为多路阀的 卸荷回路。它可以同时控 制几个执行机构工作，而 在所有执行机构停止工作 时(即各联滑阀都处于中立 位置时)，液压泵实现卸荷 。
Page ▪ 13
图7.9 利用多路阀的卸荷回路
压力控制回路
4、利用先导式溢流阀的卸荷回路 图0为利用先导式溢流阀的卸荷回路。它是利用二位二通电磁阀
压力转换过程平衡、冲击小， 但控制系统复杂。
Page ▪ 6
图7.4 电液比例溢流阀的多级调压回路
第8章-压力控制回路分析
2024/7/17
5
8.1 液压调压回路
• 8.1.4 用比例溢流阀实现无级调压 • 在一些液压闭环控制回路中，液压系统要求压力输出值具
有随机性，因此其输出的压力值应当是无极调压的形式。
2024/7/17
6
8.2 气动调压回路
• 8.2.1 气源压力控制回路 • 气动系统一般采用中心供气方式，即多个气动系统，共用一
冲液压缸。如图 为采用缓冲液压缸的缓冲回路，采用缓冲 液压缸后不会出现活塞和端盖硬碰硬的撞击损害问题。
2024/7/17ห้องสมุดไป่ตู้
34
8.10 液压缓冲回路
• 8.10.2 用溢流阀实现缓冲 • 在液压回路中，为了防止在
换向或中位停止过程中产生 过大的惯性压力，可在液压 缸进出口的两端并联单向阀 和溢流阀的超压释放回路。
第8章 压力控制回路
2024/7/17
1
要点概述
• 压力控制回路是对液压与气动系统或系统某一部分的压力 进行控制的回路。包括调压、卸荷、保压、减压、增压、 平衡等多种回路。
• 压力控制回路是由溢流阀、减压阀、顺序阀等液压与气动 基础控制元件构成的，其阀的共同点是利用作用在阀芯上 的流体压力和弹簧力相平衡的原理来实现压力平衡与调整， 从而达到压力稳定。
间与管路长度形成的容积有关，管路越长需要延时的时间 越长。
2024/7/17
9
8.3 液压减压回路
• 8.3.1 用减压阀实现单级减压 • 减压回路是指由定压减压阀构成的实现压力降低（减压）
与输出稳定（稳压）的回路。
