恒电位仪操作规范

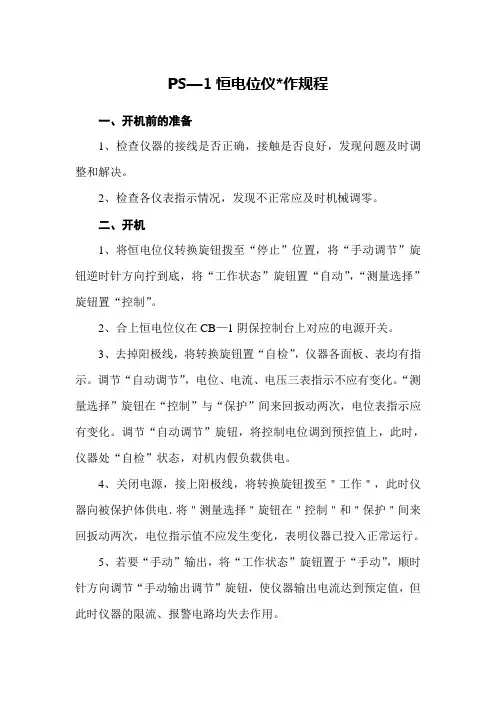

ps-1恒电位仪操作规程
PS—1恒电位仪*作规程一、开机前的准备1、检查仪器的接线是否正确，接触是否良好，发现问题及时调整和解决。
2、检查各仪表指示情况，发现不正常应及时机械调零。
二、开机1、将恒电位仪转换旋钮拨至“停止”位置，将“手动调节”旋钮逆时针方向拧到底，将“工作状态”旋钮置“自动”，“测量选择”旋钮置“控制”。
2、合上恒电位仪在CB—1阴保控制台上对应的电源开关。
3、去掉阳极线，将转换旋钮置“自检”，仪器各面板、表均有指示。
调节“自动调节”，电位、电流、电压三表指示不应有变化。
“测量选择”旋钮在“控制”与“保护”间来回扳动两次，电位表指示应有变化。
调节“自动调节”旋钮，将控制电位调到预控值上，此时，仪器处“自检”状态，对机内假负载供电。
4、关闭电源，接上阳极线，将转换旋钮拨至＂工作＂，此时仪器向被保护体供电．将＂测量选择＂旋钮在＂控制＂和＂保护＂间来回扳动两次，电位指示值不应发生变化，表明仪器已投入正常运行。
5、若要“手动”输出，将“工作状态”旋钮置于“手动”，顺时针方向调节“手动输出调节”旋钮，使仪器输出电流达到预定值，但此时仪器的限流、报警电路均失去作用。
三、停机1、将转换旋钮拨至“停止”位置。
2、断开恒电位仪在CB—1阴保控制台上对应的电源开关。
四、注意事项1、平时，“手动输出调节”旋钮应逆时针方向拧到底，以免在由“自动”转“手动”时输出过大，损坏仪器。
2、当仪器需“自检”时，“工作状态”旋置“自动”，禁止置“手动”。
因机内假负载功率小，“手动”时，输出稍大，就会将其烧坏。
3、仪器从“手动”转“自动”时，应先关机，将“工作状态”旋钮置“自动”后再开机。
因仪器在“手动”时，自动控制部分因失去平衡二均处于极端状态，此时转向“自动”，仪器工作就不正常。
4、当仪器需“自检”时，阳极线一定要去掉。
5、遇雷电天气时，应关闭恒电位仪6、1＃与2＃机每个月切换一次，切换时先关后开，只许开一台，另一台必须关。
恒电位仪操作规程
恒电位仪操作规程
阴极保护的设备的使用
恒电位仪操作规程
为确保恒电阴极保护控制柜的正常运行，特制定本操作规程，内容如下：
1、确保电网输入接线正确，快速插头连接良好。
2、保持恒电位仪市电断路器在“开”状态。
3、将配电盘的“手动切换开关”置“0”。
4、插上“双机自动切换器”电源，并打开电源开关。
5、合上“电源开关”，电源指示灯亮，电压表有数值显示。
6、相应恒电位移面板有电显示，“双机自动切换器”电源指示灯亮。
7、将“双机自动切换器”的“启用/禁止”开关拨到“1#机”，并将“状态选择开关”打在“自动”档。
当给定电压超过自然电位数值时，仪器将有电压和电流出现，到给定电压上升到需要的电位值为止。
检查此时的输出电压和输出电流均应在额定值之内。
8、根据需要，设定1#恒电位仪的工作方式，并进入运行状态，1#恒电位仪开始运行。
9、如果1#恒电位仪出现故障，将自动切换到2#恒电位移运行。
10、系统出现异常时，会发出声光报警，报警原因将显示在恒电位移液晶屏上，出现问题及时解决和汇报。
恒电位仪操作
启动及测试操作（注意：方框表示光标位置，光标移动使用左右键，修改光标所在位置数值使用上下键。）
1.将恒电位仪开机
2
2.按“恒电位”按键，显示器显示如图所示；
3
3.设置预置电位，设置操作通过按上下左右箭头完成；
4
4.按下“确定”按键ห้องสมุดไป่ตู้恒电位设置完成，并保存预置电位值
5
5.按下“运行”按键，恒电位仪开始运行，运行指示灯亮。
6
6.做好设备运行记录。
7
关机操作
1.按下恒电位仪操作面板上的“停止”键。恒电位仪停止指示灯亮，液晶屏状态栏显示“停止”，恒电位仪停止输出。
8
2.断开恒电位仪市电断路器。恒电位仪电源指示灯（红色）灭，液晶屏将没有显示，风机也停止工作。
9
3.做好设备停运记录；
10
恒电位仪切换操作步骤（每季度一次）
1.按照恒电位仪停机规程关闭运行中的恒电位仪
2.按照恒电位仪开机规程投运备用恒电位仪
3.做好切换恒电位仪记录
恒电位仪操作规程
阴恒电位仪操作规程一、使用范围、目的及编制依据本规程是用来规范和指导现场生产操作的指导性文件，主要用来指导恒电位仪的正确、安全操作，并保证其正常运行。
编制依据：《恒电位仪操作、维护保养说明书》。
二、恒电位仪的管辖范围恒电位仪的管线范围:给所在管线提供额定电流，使各管线达到额定保护电位。
三、恒电位仪主要技术参数1.恒电位仪型号：PS-1；KGL-2×24/10；HXD-1；HDV-4D/3；PS-1LC;PS-1T等；2.恒电位仪输入电压：DC 24V、AC 220V。
3.恒电位仪保护数值：-0.85v—-1.5v四、风险提示及应急处理1、风险提示触电。
2、应急处置人员触电后，立即关断相关电源或使伤者脱离电源，然后对伤者进行救护，严重时送往医院。
五、操作规程1、操作前的检查1)戴好防护手套；2)检查安装线是否按使用说明书的要求连接，电源是否正常，机壳接地是否良好。
2、启机及测试操作1)将面板上的“控制调节”旋钮反时针旋到底；2)将工作方式开关置“自动挡”，“测量选择”开关置“控制”档；3)断开接线板上的“输出阳极”端子与阳极的连线；4)将面板上的“电源开关”旋至“自检档”，顺时针旋转“控制调节”旋钮，将控制电位调到保护值；5)将“测量选择”开关在“控制”挡与“保护”挡之间切换，电位表显示值应一致；6)将面板上的“电源开关”旋至“停止”挡；7)将“输出阳极”端子与阳极的连线；8)将面板上的“电源开关”旋至“工作”挡，旋转“控制调节”旋钮，使管道电位达到保护值。
9)做好设备运行记录。
3、关机操作1）将面板上的“控制调节”旋钮反时针旋到底；2）将面板上的“电源开关”旋至“停止”挡；3）将“输出阳极”端子与阳极的连线；4）做好设备停运记录；六、巡检内容1）检查恒电位仪输出电压、输出电流、保护电位是否正常（根据恒电位仪额定输出）2）检查各接线端子连接是否良好。
3) 检查控制保险是否正常。
4）检查变压器温度是否正常，设备内有无异味。

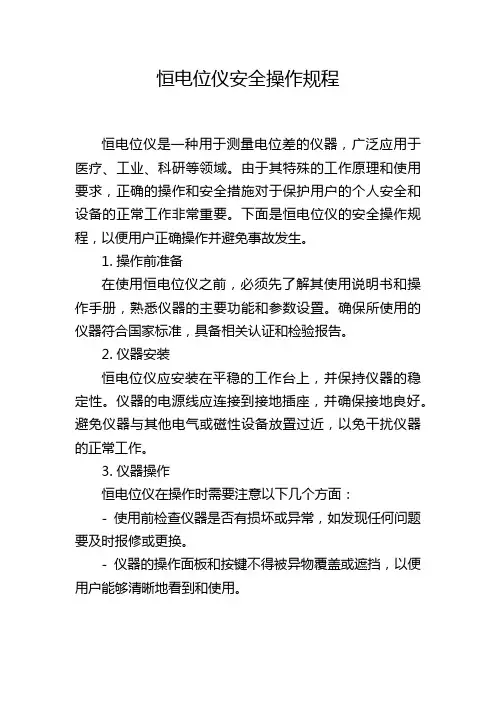

恒电位仪安全操作规程
恒电位仪安全操作规程恒电位仪是一种用于测量电位差的仪器，广泛应用于医疗、工业、科研等领域。
由于其特殊的工作原理和使用要求，正确的操作和安全措施对于保护用户的个人安全和设备的正常工作非常重要。
下面是恒电位仪的安全操作规程，以便用户正确操作并避免事故发生。
1. 操作前准备在使用恒电位仪之前，必须先了解其使用说明书和操作手册，熟悉仪器的主要功能和参数设置。
确保所使用的仪器符合国家标准，具备相关认证和检验报告。
2. 仪器安装恒电位仪应安装在平稳的工作台上，并保持仪器的稳定性。
仪器的电源线应连接到接地插座，并确保接地良好。
避免仪器与其他电气或磁性设备放置过近，以免干扰仪器的正常工作。
3. 仪器操作恒电位仪在操作时需要注意以下几个方面：- 使用前检查仪器是否有损坏或异常，如发现任何问题要及时报修或更换。
- 仪器的操作面板和按键不得被异物覆盖或遮挡，以便用户能够清晰地看到和使用。
- 仪器操作过程中，不得随意更改或调整仪器的参数设置，以免影响测量结果和仪器性能。
- 仪器使用完毕后，应及时关闭电源，防止长时间待机造成的安全隐患。
- 避免将恒电位仪放在潮湿、高温或有腐蚀性气体的环境中，以免影响仪器的工作稳定性和寿命。
4. 使用人员要求恒电位仪的使用必须由经过相关培训和授权的人员进行，不得随意交给没有专业知识和技能的人员操作。
操作人员应熟悉仪器的工作原理和操作方法，并严格按照操作规程进行操作。
5. 安全防护在使用恒电位仪时，应注意以下几个安全防护要点：- 在操作过程中，佩戴防护眼镜、隔热手套、防护服等个人防护装备，以防受到电击、高温等伤害。
- 避免在有水、湿度较高的环境中操作，以减少发生触电和短路的风险。
- 在测量电位差时，应避免直接接触导线和电极，以免发生电击事故。
可以使用绝缘性好的工具进行操作。
6. 仪器维护和保养定期对恒电位仪进行维护和保养是确保仪器正常工作和延长使用寿命的重要环节。
定期检查仪器的电源线、插头、连接线等是否完好，如有问题及时更换。
恒电位仪操作规程
参比电位 -1.1 -1.15 -1.05
恒电位仪示意图
①恒电位仪操作面板 ②百叶窗 ③市电断路器 ④市电输入插座 ⑤铭牌 ⑥参比接线端子 ⑦输出端子＋ （阳极） ⑧输出端子－ （阴极） ⑨风机罩 ⑩接地螺栓
恒电位仪及控制台
交流配电盘 1#恒电位仪 2#恒电位仪
自动切换控制台 综合接线盘
输出母牌 控制台操作面板
将电源切换挡位至于“1”或者“2”，恒 电位仪面板电源指示灯亮。恒电位仪液晶 屏先显示LOGO，而后进入主界面。
关机操作 按下恒电位仪操作面板上的“停止”
键。恒电位仪停止指示灯亮，液晶屏状态 栏显示“停止”，恒电位仪停止输出。将 电源切换挡位至于“0” ，恒电位仪电源 指示灯灭，液晶屏将没有显示，风机也停 止工作。
参比电位信号经过参比信号隔 离放大后进入中心控制单元。中心 控制单元根据采样反馈的信号，分 析比较输入参比电位和预置电位， 计算所需发出的PWM信号的占空比， 由PWM信号驱动IGBT,调整IGBT输出 。IGBT输出经过高频隔离变压，高 频整流，最后经过输出滤波后输出 所需的电压。同时中心控制单元将 运行状态在液晶屏上用中文显示， 根据需要发送到远方控制中心。
本文目录结构
1.恒电位仪工作原理 2.恒电位仪显示及日常操作 3.维护保养及注意事项 4.常见故障及处理
恒电位仪工作原理
线路阴保间内放置的恒电位仪及控制柜，是由一台YHS-1控制柜和2台 IHF恒电位仪组成，安装方式为一台控制柜内放置两台恒电位仪。
恒电位仪负责为管道提供所需的阴极保护电源；控制柜负责配电及输 入输出线路连接；控制柜内部配有自动切换控制器，负责恒电位仪的自动 切换。
汇流点安装图
各站汇流点统计
保护站 汾阳站 武乡站 黎城站
PS-1LC恒电位仪操作规程
恒电位仪操作
1 将面板上“控制调节”旋钮反时针旋到底，将“工作方式”开关置“自动”挡，“测量选择”置“控制”挡。
2 将电源开关扳到“自检”档，仪器电源指示灯亮，状态指示灯显示橙色，各面板表应均有显示。
顺时针旋动“控制调节”旋钮，将控制电位调到欲控值上，此时，仪器工作于“自检”状态，“测量选择”开关在“控制”档与“保护”档之间切换，电位表显示值基本一致，表明仪器正常。
3 将电源开关扳至“工作”档，此时仪器对被保护体通电。
根据现场管道实际情况，旋动“控制调节”旋钮使管道电位达到欲控值。
4 若要“手动”工作,将“工作方式”开关拨至“手动”档，顺时针旋动“输出调节”旋钮，使输出电流达到欲控值。
5 恒电流设定：打开后门揿动安装板上恒流设定开关，此时面板状态指示灯显示黄色表明进入恒电流状态，根据现场管道实际电流，调节屏蔽盒内“恒流调节”电位器，使电流达到欲控值（出厂时设定在仪器额定电流的30%），恒电流设定完毕，将仪器关机再开机。
6 手动输出调节电位器应反时针旋到底，以免在由“自动”转“手动”时输出电流过大。
7 当仪器需“自检”时，工作方式开关应置“自动”档禁止置“手动”档。
因机内假负载可承受的功率较小，若置“手动”档时，有可能把机内假负载烧毁。
8 仪器从“手动”档切换到“自动”档时，应先关机，将“工作方式”开关置“自动”后再开机。
因仪器在“手动”工作时，自动控制部份处于失衡状态，此时如直接切换到“自动”档仪器工作将不正常。
9 当仪器需“自检”时，应事先将仪器后板的输出阳极连线断开。
恒电位仪安全操作及保养规程
恒电位仪安全操作及保养规程恒电位仪（Constant Potential Instrument）是一种用于放射性检测的仪器，由于涉及放射性物质，操作必须严格按照规程进行，以确保操作人员的安全。
本文将介绍恒电位仪的安全操作及保养规程，以确保仪器的正常使用和维护。
一、安全操作1.1. 操作前准备在操作前，应先了解恒电位仪的结构，功能及操作方法，并接受培训和考核。
因为恒电位仪需要接触放射性物质，必须在有关人员的监督下进行操作。
同时，充分了解控制板的按键功能和屏幕显示内容，以防止操作过程中出现误操作。
在使用过程中，应清楚了解仪器的各个部件的作用及性能指标，视情况合理使用。
在确保操作正确的前提下，应注意勿拆动、增加或改变恒电位仪的任何零部件。
当使用完成后，应将仪器的各个部分恢复为原状，以保持好的仪器使用状态。
1.2. 放置检测物恒电位仪是用于辐射检测的仪器，必须放置在安全的区域进行操作。
在测量辐射源时，首先应该将辐射源放入装有铅片的盒子中，以减少辐射对人体造成的危害。
同时，应保持安全距离，将仪器放置在安全的位置操作。
在进行辐射检测时，应将待检测的样本按照要求放置在恒电位仪的检测区域内，避免交叉污染和误操作。
操作时须佩戴合适的防护设备，如手套、口罩、防护服等，以最大程度地减少对人体的伤害。
1.3. 操作流程1.3.1. 启动与初始化启动恒电位仪前，应确认仪器是否正常，然后按下仪器上的开关。
初始化仪器时，应确保系统自检完成并无异常。
此时，同时应确认仪器的状态是否符合待测辐射源的种类和活度的要求。
1.3.2. 开始测量开始测量前，应选定要测量的样品，确保未超出仪器的工作范围。
并按照仪器的操作流程，将样品放置在检测区域，以便测量器检测。
在检测期间，应注意观察仪器的工作状态，如若操作不当，应立即停止操作，排除异常。
1.3.3. 结束测量当测量完毕后，应及时关闭仪器，将待测样品及辐射源归位。
检查仪器的各项功能是否正常，以便下次使用时直接启动。
电位仪双恒电位仪安全操作及保养规程
电位仪双恒电位仪安全操作及保养规程前言电位仪双恒电位仪是一种用于测试涂层的电学性能的仪器。
由于该仪器需要接入电源和相应的测试设备来正常工作，因此必须进行安全操作以避免电击或其他危险。
本文档提供了适用于电位仪双恒电位仪的安全操作和保养规程，以确保它的安全和可靠性。
安全操作规程1. 仪器位置安装电位仪双恒电位仪的动作需要谨慎考虑。
请避免在高桌子或不稳定的平面上使用它。
在使用仪器时，要将仪器保持在平稳的平台上，以确保仪器不会发生倾斜或其他损坏。
2. 操作方式在操作电位仪双恒电位仪时，请务必要细致地阅读使用说明书，并保持仔细认真。
当您使用这个仪器时，请遵循以下规则：•在使用时，避免触碰电源线。
•在使用时，必须穿戴恰当的设备，包括带有绝缘手套的手套以及防电击鞋。
•在您进行任何操作之前，请务必断开电源线。
•在使用仪器之前，请确保已经充分塞入了所有的插头。
如果您不确定，不要尝试连接设备。
•避免使用独立的插座。
使用室内功率插头。
3. 保护设备与设备维修•电位仪双恒电位仪以及其相关设备应该存储在干燥的区域。
•在电位仪双恒电位仪及其配件需要更换或修理时，请联系设备供应商。
•在处理任何电源线或功率线之前，必须将所有仪器输入/输出扣除，并断开所有电源线。
4. 天气对电位仪双恒电位仪的影响在天气温度过高或过低的情况下，不建议操作电位仪双恒电位仪。
如果使用电位仪双恒电位仪时环境温度过高或过低，可能会影响电位仪双恒电位仪及其相关设备的运作和性能。
5. 监测运行状态•在您使用电位仪双恒电位仪时，您应该随时监测仪器的运作情况，如果您注意到任何不寻常的欠压或高压情况，应该立即停用设备并进行详细检查。
•在您使用电位仪双恒电位仪时，您应该随时监测仪器所在的环境。
如果您注意到任何异味或烟雾，请立即停用设备并检测您的设备以及您所处的环境。
保养规程1. 仪器的清洁在您使用电位仪双恒电位仪之前，应该清洁其外壳，以消除灰尘和碎屑。
您可以使用无火灾清洁剂和柔软的布来进行清洁。
电化学工作站、恒电位仪设备安全操作规程
电化学工作站、恒电位仪设备安全操作规程引言为了保障测试人员的安全，并确保测试数据的准确性和可靠性，制定本安全操作规程。
凡在实验室内进行电化学工作站和恒电位仪设备测试工作的人员，应遵守本规程的规定。
任何单位和个人不得违反规程。
一、电化学工作站设备的安全操作规程1.在对电化学工作站的设备进行操作和维修时，必须按照相关安全规范进行操作，严禁任意改动和拆动设备的线路、元件及其它部分。
2.在操作电化学工作站时，必须先检查接线是否正确，电源是否正常，并关注设备的运行情况。
3.不得擅自更换设备的电源线、刀闸、保险丝、开关等元件。
发现任何隐患都要及时报告维修人员或实验室管理员。
4.在调整电化学工作站参数时，应逐步增加、减小参数数值，否则可能会导致设备电容瞬间放电，引发危险。
5.在测试结束后，应关闭电源，切断电源连接，拆下测试样品。
6.不得在电化学工作站进行未经安全评估和许可的试验工作。
二、恒电位仪设备的安全操作规程1.在使用恒电位仪设备之前，应仔细阅读设备使用说明。
不得私自更改设备的参数设置，调整程序等。
2.进行恒电位仪样品测试前，必须保证检测样品洁净，不得存在铁粉、灰尘等杂质。
3.在恒电位仪试验中，必须保持操作区干燥，避免水溅入试验设备，导致危险事件发生。
4.在进行恒电位仪试验之前，必须检查试验设备的接地情况和电源是否可靠，严禁测试人员使用自带电源。
5.发现设备出现异常情况，或者测试数据发生异常的情况，应及时报告实验室管理员，按照应急计划采取相应的措施。
6.完成恒电位仪测试后，应先关闭设备电源，再撤离操作区域。
三、应急措施1.发现危险情况时，应立即切断电源，并向实验室管理员或者安全监管单位报告。
禁止擅自处理和打开设备。
2.确认安全之后，可以根据设备情况进行维修、更换等操作，必要时除非专业技术人员协助。
3.发生安全事故时，应第一时间采取救援措施，保证人员安全，并进行详细记录和报告。
4.在日常管理中，实验室管理员应经常检查和维护设备，及时修复设备缺陷，保障测试人员的安全和设备的正常运行。
辰华掌上恒电位仪双恒安全操作及保养规程
辰华掌上恒电位仪双恒安全操作及保养规程1. 引言辰华掌上恒电位仪（以下简称“电位仪”）是一种常用的安全检测工具，用于测量电气设备的接地电阻。
为了保障操作人员的安全以及电位仪的正常运行，本文将介绍电位仪的安全操作方法和保养规程。
2. 安全操作方法2.1 准备工作在使用电位仪之前，需进行以下准备工作：1.确保工作环境安全，避免有易燃、易爆等危险物品。
2.检查电位仪的仪器状态是否正常，包括电源是否接通、显示屏是否正常显示等。
3.清理电位仪的触电接头，保证其表面洁净。
2.2 操作步骤下面是使用电位仪的操作步骤：1.将电位仪触电接头与被测设备的接地端连接，确保连接牢固。
2.打开电位仪电源开关，等待电位仪启动。
3.确保电位仪显示屏正常显示，如果屏幕显示异常，请立即停止操作并联系维修人员。
4.根据被测设备的情况选择电位仪的测试范围和测试模式。
5.当电位仪准备就绪时，按下启动测试按钮，电位仪将自动开始测试。
6.在测试过程中，始终密切关注电位仪的显示屏，确保测试数据的准确性。
7.当测试完成后，根据需要记录测试结果。
8.关闭电位仪电源开关，断开电位仪触电接头与被测设备的连接。
3. 保养规程为了确保电位仪的正常工作和延长其使用寿命，以下是一些关键的保养规程：3.1 清洁定期清洁电位仪外壳和触电接头是保持其正常工作的重要步骤。
清洁时，应注意以下事项：1.使用柔软的干布清洁电位仪外壳，避免使用带有化学溶剂的清洗剂。
2.清洁触电接头时，可以使用酒精湿润的棉签，在触电接头表面轻轻擦拭。
3.避免将液体溅入电位仪内部，以防止电路短路。
3.2 储存储存电位仪时，应注意以下事项：1.避免将电位仪暴露于高温、潮湿或有腐蚀性物质的环境中。
2.在长时间不使用电位仪时，应取出电池以防止电池漏液。
3.将电位仪存放在干燥通风的地方，远离直接阳光照射。
3.3 定期检查定期检查电位仪的各个部件和功能，以确保其正常工作：1.检查电位仪的电源线和连接线是否有损坏或老化现象，如有问题应及时更换。
HDWY—10A50V恒电位仪操作规程
重要风险提示Leabharlann 无 无无无 无2.仪器正常运行
无
风险削减和预控措施 无 无
无
无 无 无
作业活动 劳动防护要求
作业步骤
使用操作
操作后的检查
阳极接地电阻测试操作规程
劳保着装、工作鞋
重点作业内容
1.将面板所有“电位给定”、“电流给定”电位器分别逆时针调至最低，“恒电 位/恒电流”转换开关打至恒电位状态（逆时针档），合上交流总电源开关 QF1， 对应“电源”指示灯点亮，并显示交流电压，合上 A 机电源开关，B 机电源开 关，C 机电源开关，D 机电源开关，E 机电源开关， F 机电源开关，送电正常。 2.缓慢顺时针调节“电位给定”电位器，察看“电位指示”表，调至所需电位 值，本设备应能够正常输出电压和电流；通过“测量/给定”电压表，并转换 “测量/给定” 转换开关，电压差在±10mV 内为正常。 3.在参比电极损坏、停用或恒电位功能失效时，本机恒电流预设：将“恒电位 /恒电流”转换开关转至恒电流，顺时针缓慢调节“电流给定”电位器，使本 设备工作在正常状态时的电流输出值。此时，当参比电极损坏，电位故障报警 时，恒电位仪自动转换到恒电流工作状态，输出电流按照恒电流预设电流值工 作；更换参比电极后，按动“复位”按钮，恒电位仪自动返回到恒电位状态工 作。 4.当需要断续工作时，按下“间歇工作”按扭，此时，恒电位仪工作在断续工 作状态（开 12s 停 3s）。或外部远控间歇工作，需要采用通信终端装置（如 RTU 等）干接点短接外控间歇工作触点，即可实现遥控间歇输出。
恒电位仪操作规程
恒电位仪操作规程恒电位仪是一种常用的电位差测量仪器，广泛应用于科研实验室和工业生产中。
为了正确、安全地操作恒电位仪，避免人员和仪器的损害，以下是恒电位仪的操作规程。
一、安全操作规程1. 恒电位仪必须放置在通风良好的环境中，远离可燃物和水源。
2. 在操作恒电位仪之前，务必穿戴防静电手套和静电吸附衣，并站在防静电地板上。
3. 在操作恒电位仪之前，必须了解设备的使用说明书和相关安全注意事项，并保持仪器的整洁和维护。
4. 恒电位仪只允许专业人员操作，不得擅自移动、拆卸或修理仪器。
5. 在操作恒电位仪时，要注意避免与其他金属物品接触，以免引起电位差干扰。
二、操作步骤1. 打开恒电位仪的电源开关，并确保仪器的电源指示灯亮起。
2. 等待恒电位仪进行自检，确保仪器正常运行。
3. 将待测样品连接至恒电位仪的引线端口，确保连接牢固。
4. 调节恒电位仪的电位差范围和输出模式，根据实际需求选择合适的测量参数。
5. 确保恒电位仪与计算机或其他数据采集设备的连接正确，以便进行数据记录和分析。
6. 按下测量按钮，开始进行电位差测量，并等待测量结果的稳定。
7. 记录测量结果，并根据需要进行后续数据处理和分析。
三、维护保养1. 在操作完恒电位仪后，及时关闭电源开关，并进行仪器的清洁和维护。
2. 清洁恒电位仪时，应使用干净的软布轻轻擦拭，切勿使用有机溶剂或腐蚀性清洁剂。
3. 定期检查恒电位仪的连接线和插头，并确保其完好无损。
4. 定期检查恒电位仪的电源线、传感器和显示屏，确保其正常工作。
5. 如发现恒电位仪出现故障或异常情况，应立即停止使用，并联系专业人员进行维修或更换。
四、使用注意事项1. 在操作恒电位仪时，应遵守相关的安全操作规程，切勿违反操作流程或使用不当。
2. 在操作恒电位仪时，应避免受潮、受热、受震动等环境因素的影响，以保证测量的准确性。
3. 在操作恒电位仪时，应避免与高压、高温或高强度磁场等不安全环境接触。
4. 在操作恒电位仪时，要注意防止静电干扰，避免静电对测量结果的影响。
恒电位仪操作规程
汇流点安装图
各站汇流点统计
保护站 汾阳站
武乡站 黎城站
汇流点电位 范围 -1.1左右
-1.2左右 -1.04—1.05
汇流点 位置 进站绝缘 接头前
出站绝缘 接头后 进站绝缘 接头前
恒电位仪性能参数
（1）恒电位仪型号IHF-15/40；输出额定电压40V，输出额定电流15A。 （2）恒电位仪控制参比电位调节范围：-3000mV~0mV； 电位控制精度： ≤±5mV。 （3）参比电位误差报警： ±50mV 。 （4）抗50Hz干扰：≥30V（长效参比与零位接阴之间加30v交流电，参 比电位变化在≤±5mV 以内） 各站恒电位仪运行参数表 阴保站 汾阳站 武乡站 黎城站 输出电流 0.5-2 0.05 0.4-1.5 输出电压 0.6-2.5 1.15-1.20 1.0-1.8 参比电位 -1.1 -1.1市电断路器 ④市电输入插座 ⑤铭牌 ⑥参比接线端子 ⑦输出端子＋ （阳极） ⑧输出端子－ （阴极） ⑨风机罩 ⑩接地螺栓
自动切换控制台
恒电位仪及控制台
综合接线盘 输出母牌 控制台操作面板 交流配电盘
1#恒电位仪
1#恒电位仪
2#恒电位仪 2#恒电位仪
自动切换控制器
输出母牌
恒电位仪显示及日常操作
液晶屏显示运行数据。包括控制 电位、输出电压、输出电流等。 指示灯：市电指示灯、运行指示 灯、停止指示灯、通讯指示灯、 测试指示灯、 告警指示灯、状态 指示灯。
恒电位仪显示及日常操作
开机操作 合上控制柜操作面板上的电源开关， 将电源切换挡位至于“1”或者“2”，恒 电位仪面板电源指示灯亮。恒电位仪液晶 屏先显示LOGO，而后进入主界面。 关机操作 按下恒电位仪操作面板上的“停止” 键。恒电位仪停止指示灯亮，液晶屏状态 栏显示“停止”，恒电位仪停止输出。将 电源切换挡位至于“0” ，恒电位仪电源 指示灯灭，液晶屏将没有显示，风机也停 止工作。
恒电位仪最新操作规程.doc111
恒电位仪操作规程
一、开机
1、开机前，将智能控制面板上“控制调节”电位器旋钮逆时针旋到底，将“工作方式”开关置于“自动”档，测量方式选择“控制”档。
开机默认为A机工作。
2、开启设备电源开关。
二、参数调节过程
1、用平口螺丝刀微调“控制”旋钮，待保护电位调节至1500mv以下，输出电流调节至为0.2A，输出电压调节至0.18V。
A机与B机均用此方法调节，调节完毕后将“测量选择”置“工作”档。
2、恒电流设定，将“测量方式”调至“控制”档，打开控制板上恒流设定开关，此时面板状态指示灯显示黄色，表明进入恒电流状态。
根据现场管道实际电流，用平口螺丝刀调节控制板“恒流调节”电位器，使电流达到欲控值，设定为0.2A。
三、自检
将输出阳极连线断开，将控制调节电压调至零，按住“自检”按钮，调节到电压为400mv-500mv时，电流为0.06A，说明设备运行正常。
恒电位仪的操作详解 恒电位仪操作规程
恒电位仪的操作详解恒电位仪操作规程以下由我给您简单介绍下恒电位仪，紧要用于在电极过程动力学、电分析、电解、电镀、金属相分析，金属腐蚀速度测量和各种腐蚀与防腐讨论以及电化学保护参数测试。
恒电位仪操作步骤（1）开机a.将恒电位仪“手动给定”旋钮、“自动给定”旋钮逆时针调到底，将“手动/自动”开关扳到“自动”位置，将“测量选择”开关扳到“给定”位置。
b.接通总电源，设备电源开关扳到“开机”位置，此时恒电位仪接通电源。
c.将“停止/运行”旋钮转到“运行”，此时恒电位仪电源接通。
d.渐渐调整恒电位仪的“自动调整”旋钮，察看电位表指示，达到设定值时停止调整。
f.将设备的“测量选择”开关扳到“C1”位置，此时毫伏表指示管道保护电位。
如设备跳到“故障”可按“复位”按键开关恢复运行状态。
g.完成上述操作后至少察看0.5小时，设备无异常发热无报警现象后，从电流表记录输出电流，从电压表记录输出电压，从电位表记录保护电位。
（2）停机将恒电位仪设备电源开关扳到“关机”位置，自动调整旋钮逆时针调到底。
（3）手动运行在设备故障情况下经电器工程师确认恒电位仪可在手动状态运行。
安装恒电位仪的地方应当适合通风、散热，设备应当轻拿轻放，在安装接线时，应当检查电源是不是适合恒电位仪的规定电压值。
在相近有油罐的的地方安装恒电位仪，应当使用防爆类型的整流电源，大多数时候，都是将整流电源安装在仪表间里面的。
安装时确定要依据接线示意图接线，这样才能保证输出的电源极性正确。
而且在接线的地方都有明确的标示符“+”“”，首先使用万用表来测试接线柱是否精准，然后尝试通电后再将电缆的接头密封起来装好，设备安装完成后机壳要保证持续的良好的接地性能。
在给安装好的恒电位仪通电使用之前，必需先测量出管道的自然电位，而且电位值应当在—0.6V左右，这里指的注意的是，假如管道上带有临时使用的阴极保护设备，这里测试的电位仪有可能会在—1.10V或者更低。
接着要测量阳极地床的电位情况，还有焦炭回填料包裹的阳极这里的电位值一般会在+0.20V+0.30V CSE之间，注意：假如填料使用镀锌铁板圆筒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒电位仪操作规程
一、基本规定
1.1. 恒电位仪应由专人负责操作，维修保养。
1.2. 操作工的职责
●每天到阴保间观察设备运行状况，记录恒电位仪的输出电流、输出电压、给定电位(给定电位本工程确定为-1.50v)、测量电位。
●设备运行正常时，定期通过测试桩测量管道保护电位，并做好记录，如发现管道保护电位值正于-850mv时，应通知专业人员。
●随时察看设备有无异常。
如设备出现设备出现故障或异常现象如：噪音增大；输出出现较大摆动；箱体温度超过75℃或嗅到设备过热引起的异味，应及时关闭该设备。
●恒电位仪应连续不间断运行，在设备自动状态出现故障时，可切换到手动状态运行。
●设备出现故障时，应由电气专业维修人员检修。
1.3. 恒电位仪开机或关机操作应按本规范第二条执行。
二、操作
2.1.KHV-30A/30V恒电位仪操作步骤
（1）开机
a.将恒电位仪“手动给定”旋钮、“自动给定”旋钮逆时针调到底，将“手动/自动”开关扳到“自动”位置，将“测量选择”开关扳到“给定”位置。
b.接通总电源，设备电源开关扳到“开机”位置，此时恒电位仪接通电源。
c.将“停止/运行”旋钮转到“运行”，此时恒电位仪电源接通。
d..慢慢调节恒电位仪的“自动调节”旋钮，观察电位表指示，达到设定值时停止调节。
f.将设备的“测量选择”开关扳到“C1”位置，此时毫伏表指示管道保护电位。
如设备跳到“故障”可按“复位”按键开关恢复运行状态。
g.完成上述操作后至少观察0.5小时，设备无异常发热无报警现象后，从电流表记录输出电流，从电压表记录输出电压，从电位表记录保护电位。
（2）停机
将恒电位仪设备电源开关扳到“关机”位置，自动调节旋钮逆时针调到底。
（3）手动运行
在设备故障情况下经电器工程师确认恒电位仪可在手动状态运行。
手动运行按说明书5.1步骤进行。
三、维护
1、每天察看设备运行情况。
2、每月对设备进行一次检查、清洁。
3、有故障时，应仔细阅读使用说明书，并按说明书进行排除，无法排除时应通知厂家维修。
四、恒电位仪常见故障
五、安全操作
1、严禁带电检修、清洁机箱内部。
2、操作及检修时应按规定穿绝缘鞋等防护用品。
3、一般应二人以上操作和检修。
4、检修后应有记录。
5、操作人员熟悉灭火器具的使用。
