实验7-波形产生及单稳态触发器
单稳态触发器
《数字电子技术》
2.1 微分型单稳态触发器 2.2 集成单稳态触发器 2.3 单稳态触发器的应用
单元2 单稳态触发器
引言
《数字电子技术》
单稳态触发器是输出有一个稳态和一个暂稳态的电路。 它不同于触发器的双稳态。单稳态触发器在无外加触发信 号时处于稳态。在外加触发信号的作用下，电路从稳态进 入到暂稳态，经过一段时间后，电路又会自动返回到稳态。 暂稳态维持时间的长短取决于电路本身的参数，与触发信 号无关。单稳态触发器在触发信号的作用下能产生一定宽 度的矩形脉冲，广泛用于数字系统中的整形、延时和定时。
单元2 单稳态触发器
2.1 微分型单稳态触发器
1、工作原理
《数字电子技术》
（1）稳态
在无触发信号（uI为高电平）且R＜ ROFF时，G2门关闭，uO2输出高电平；G1门 全1出0，uO1为低电平，电路处于稳态。
工作波形
单元2 单稳态触发器
2.1 微分型单稳态触发器
1、工作原理
《数字电子技术》
（2）暂稳态
tW ≈ 0.7RC 在应用微分型单稳态触发器时对触发信号uI的脉宽和
周期要有一定的限制。即要求脉宽要小于暂稳态时间，周 期要大于暂稳态加恢复过程时间，这样才能保证电路正常 工作。
单元2 单稳态触发器
2.2 集成单稳态触发器
《数字电子技术》
集成单稳态触发器根据工作状态的不同可分为不可重复触发和可重复
逻辑符号
引脚排列
单元2 单稳态触发器
2.2 集成单稳态触发器
《数字电子技术》
74LS121的 功能表
1、触发脉冲 74LSl21有两种触发方式，可以上升沿触发，也可下降沿触发。
（1）上升沿触发时，触发脉冲应从B端输入，且A1和A2中至少有一 个为低电平。此时，电路由稳态翻转W延时即可得一负脉冲 。因此利
单稳态触发器
单稳态触发器特点：电路有一个稳态、一个暂稳态。
在外来触发信号作用下，电路由稳态翻转到暂稳态。
暂稳态不能长久保持，由于电路中RC延时环节的作用，经过一段时间后，电路会自动返回到稳态。
暂稳态的持续时间取决于RC电路的参数值。
单稳态触发器的这些特点被广泛地应用于脉冲波形的变换与延时中。
一、门电路组成的微分型单稳态触发器1. 电路组成及工作原理微分型单稳态触发器可由与非门或或非门电路构成，如下图。
与基本RS触发器不同,(a)由与非门构成的微分型单稳态触发器 (b)由或非门构成的微分型单稳态触发图6.7微分型单稳态触发器构成单稳态触发器的两个逻辑门是由RC耦合的，由于RC电路为微分电路的形式，故称为微分型单稳态触发器。
下面以CMOS或非门构成的单稳态触发器为例，来说明它的工作原理。
⑴ 没有触发信号时，电路处于一种稳态没有触发信号时，为低电平。
由于门输入端经电阻R接至，因此为低电平; 的两个输入均为0，故输出为高电平，电容两端的电压接近0V，这是电路的“稳态”。
在触发信号到来之前，电路一直处于这个状态：, 。
⑵ 外加触发信号，电路由稳态翻转到暂稳态当时，的输出由1 0，经电容C耦合，使,于是的输出v02 =1, 的高电平接至门的输入端，从而再次瞬间导致如下反馈过程：这样导通截至在瞬间完成。
此时，即使触发信号撤除（），由于的作用，仍维持低电平。
然而，电路的这种状态是不能长久保持的，故称之为暂稳态。
暂稳态时，，。
⑶ 电容充电，电路由暂稳态自动返回至稳态在暂稳态期间，电源经电阻R和门的导通工作管对电容C充电，随着充电时间的增加增加，升高，使时，电路发生下述正反馈过程（设此时触发器脉冲已消失）：迅速截止，很快导通，电路从暂稳态返回稳态。
, 。
暂稳态结束后，电容将通过电阻R放电，使C上的电压恢复到稳定状态时的初始值。
在整个过程中，电路各点工作波形如图6.8所示。
图6.8 微分型单稳态触发器各点工作波形2. 主要参数的计算(1) 输出脉冲宽度暂稳态的维持时间即输出脉冲宽度，可根据的波形进行计算。
单稳态触发器
同时输出返回到
的状态。
此后电容C通过电阻R和G2门的导通电路放电， 最终使电容C上的电压恢复到稳定状态时的初始 值，电路从暂稳态回复到稳态。
2．电路波形 uI
0 uO1
uI02 UDD UTH
0
uO
tw
tw
0
t1 t2
t
t UDD+ΔU
t
t
由波形图可知，若uI的正脉宽大于暂态脉宽tw，在电 路由暂态返回到稳态时，由于门G1被uI封锁住了， 会使输出uO的下降沿变缓，波形质量下降。 此时可以在单稳态触发器的输入端加一个RC微分电路，
当输入触发脉冲uI上升到G1门的阈值电压UTH，电路中 将产生如下正反馈过程： uI↑→ uO1↓→ uI2↓→ uO↑ 则门G1迅速导通，uO1很快 从高电平跳变为低电平 ，而由于电容C两端的电压不能 突变，所以uI2也同时跳变为低电平，门G2截止，输出 uO跳变为高电平。
此时即使触发信号uI撤除（即uI变为低电平），uO仍维 持高电平。 但电路的这种状态不能长久保持，所以叫做暂稳态。
数字电子技术基础
单稳态触发器
单稳态触发器
1.1 门电路构成的单稳态触发器 1.2 集成单稳态触发器
单稳态触发器--只有一个稳定状态的触发器。
特点：在未加触发脉冲前，电路处于稳定状态； 在触发脉冲到来时，电路由稳定状态翻转为暂 稳定状态，停留一段时间后，电路又自动返回 稳定状态。
暂稳定状态维持的时间长短，取决于电路的 参数（RC），与触发脉冲无关。
另外要注意，对于不同逻辑门组成的单稳态触发器， 电路的触发信号和输出脉冲是不一样的。
3．电路主要参数计算
（1）输出脉冲宽度tw。 由波形图知，输出脉冲宽度tw为电容C充电过程。 即uI2从0V上升到UTH所需的时间。
6.2 单稳态触发器
路完全回到初始稳态下。
3.参数计算
VDD 0 tW RC ln RC ln 3 1.1RC 2 VDD VDD 3
单稳态电路输出脉冲的周期，是由外加触发
器信号周期决定。为使单稳态电路能正常工
作，要求触发信号必须等到单稳态电路完全
恢复到初始稳态下，即uc=0V，uo=0低电平，
随 着 C 的 充 电 ， uc 按 指 数 规 律 上 升 ， 当 uc≥2VDD/3时，比较器输出 UA=1，由于触发信 号 uI=UIH ，则比较器的输出 UB=0 ，这样基本 RS触发器的输出 Q=0，使输出 uo下跳为低平 0。 同时，放电管 V 导通，电容 C 经 V 很快放电， 电容C两端电压又恢复为0V，即uc=0，这时电
6.2.1 用555定时器构成的单稳态电路
ui
1.电路结构
＋UD D R R D TH ui C TR 7 6 2 8 4 uo
UD D 1U 3 DD uC o tP t
2U 3 DD
5 55 3 1 5 C0 0 .0 1 F
o uo UD D
t tW
(a )
o (b )
t
2.工作原理
（1）稳态 当电源接通时，UDD通过R对C充电，使Uc上升。 当上升到2UDD/3且触发输入端为高电平， Ui>UDD/3时，则输出低电平UO=0，晶体三极管导 通，电容通过7端（接地）迅速放电，使Uc下降。 由于Ui>UDD/3，电容放电，直到Uc=0，仍能保持 UO=0，放电是管导通的稳定状态。其原因是： U6<2UDD/3，U2>UDD/3，其输出保持不变。
为宽度和幅度一定的矩形脉冲。单稳态触发器
能输出一定宽度和幅度的矩形脉冲，所以，单

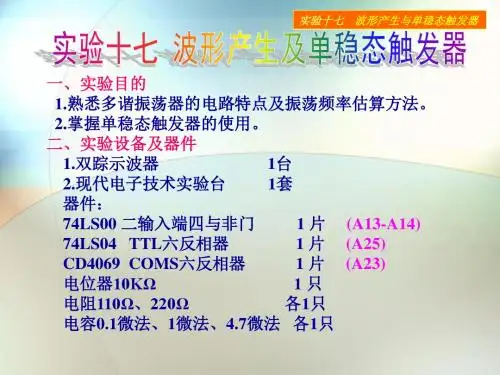

实验十七 波形产生及单稳态触发器
2.单稳态触发器 （1）用一片74LS00 接成如图3.17.3 所示电路，输入脉冲用 实验台上的可调连续脉冲。 （2）选两个频率（易于观察）记录A、B、C 各点波形。并 用示波器测量输出波形宽度tW，记录于表3.17.1中。
220Ω
图3.17.3
单稳态触发器
实验十七 波形产生与单稳态触发器
（3）若要改变输出波形宽度（例如增加）应如何改变 电路参数？用实验验证。
110 10K
U0

33KΩ
图3.17.1 CMOS 门构成的多谐振荡器
实验十七 波形产生与单稳态触发器
若要实现10KHZ ~ 100KHZ 的频率范围，选 用上述电路并自行设计参数，接线实验并测试。 表3.17.1 多谐振荡器数据记录
fmin (Hz) fmax (Hz) f=1KHz时 R2测量值 f=1KHz时 R2计算值
脉冲宽度：
实验十七 波形产生与单稳态触发器
积分型单稳态触发器波形
实验十七 波形产生与单稳态触发器
三、实验内容及步骤
1. 多谐振荡器 （1）由CMOS 门构成多谐振荡器，电路取值一般 应满足R1 = (2~10 ) R2 ，周期T≈2.2 R2C 。 在实验台上按图3.17.1 接线，并测试频率范围。 若C 不变，要想输出1KHz 频率 波形，计算R2 的值并验证， 分析误差。
实验十七 波形产生与单稳态触发器
二、实验原理 多谐振荡器是一种自激振荡电路，接通电源后无需外接 触发信号就能产生一定频率和幅值的矩形脉冲或方波，又称 为无稳态电路。
1、用 CMOS 非门组成多谐振荡器 由两个非门和电阻，电容组成。
设电路的初态为 v O1 =1, v O2 =0 ，这种状态下不可能持久 维持，因为 v O1 的高电平必然通过 v O1 → R → C → v O2 向 C 充电，使 v I1 不断上升，当 v I1 ＞ V T 时， G 1 输出低电 平， G 2 输出高电平，即 v O1 =0 ， v O2 =1 。这个状态也不 能持久，因为 v O2 的高电平必然通过 v O2 → C → R → v O1 使电容 C 放电，使 v I1 逐步减少，当 v I1 ＜ V T 时， G 1 输出高电平，即又回到 v O1 =1 ， v O2 =0 的状态，周而复始 产生方波。
