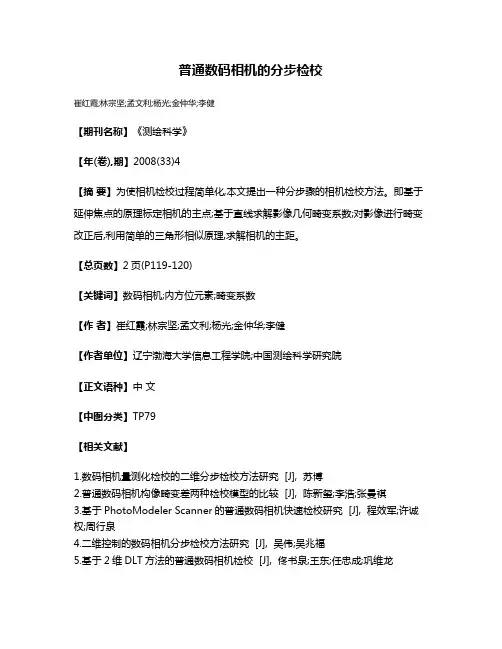

基于直接线性变换算法的普通数码相机检校的应用研究
普通数码相机的分步检校

普通数码相机的分步检校
崔红霞;林宗坚;孟文利;杨光;金仲华;李健
【期刊名称】《测绘科学》
【年(卷),期】2008(33)4
【摘要】为使相机检校过程简单化,本文提出一种分步骤的相机检校方法。
即基于延伸焦点的原理标定相机的主点;基于直线求解影像几何畸变系数;对影像进行畸变改正后,利用简单的三角形相似原理,求解相机的主距。
【总页数】2页(P119-120)
【关键词】数码相机;内方位元素;畸变系数
【作者】崔红霞;林宗坚;孟文利;杨光;金仲华;李健
【作者单位】辽宁渤海大学信息工程学院;中国测绘科学研究院
【正文语种】中文
【中图分类】TP79
【相关文献】
1.数码相机量测化检校的二维分步检校方法研究 [J], 苏博
2.普通数码相机构像畸变差两种检校模型的比较 [J], 陈新玺;李浩;张曼祺
3.基于PhotoModeler Scanner的普通数码相机快速检校研究 [J], 程效军;许诚权;周行泉
4.二维控制的数码相机分步检校方法研究 [J], 吴伟;吴兆福
5.基于2维DLT方法的普通数码相机检校 [J], 佟书泉;王东;任忠成;巩维龙
因版权原因,仅展示原文概要,查看原文内容请购买。

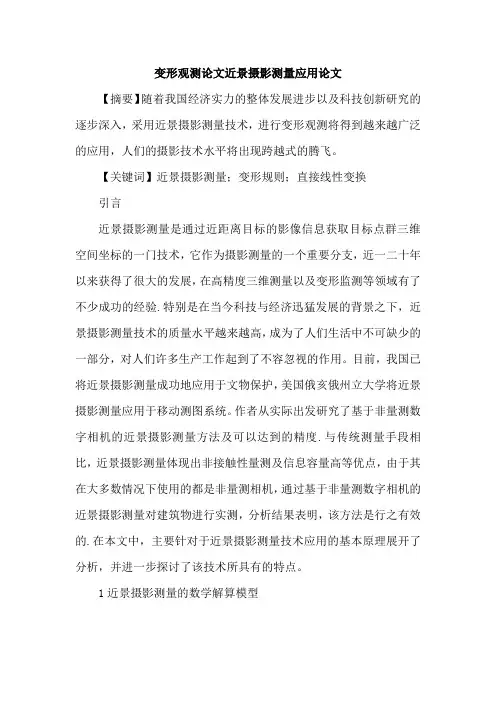

变形观测论文近景摄影测量应用论文

变形观测论文近景摄影测量应用论文【摘要】随着我国经济实力的整体发展进步以及科技创新研究的逐步深入,采用近景摄影测量技术,进行变形观测将得到越来越广泛的应用,人们的摄影技术水平将出现跨越式的腾飞。
【关键词】近景摄影测量;变形规则;直接线性变换引言近景摄影测量是通过近距离目标的影像信息获取目标点群三维空间坐标的一门技术,它作为摄影测量的一个重要分支,近一二十年以来获得了很大的发展,在高精度三维测量以及变形监测等领域有了不少成功的经验.特别是在当今科技与经济迅猛发展的背景之下,近景摄影测量技术的质量水平越来越高,成为了人们生活中不可缺少的一部分,对人们许多生产工作起到了不容忽视的作用。
目前,我国已将近景摄影测量成功地应用于文物保护,美国俄亥俄州立大学将近景摄影测量应用于移动测图系统。
作者从实际出发研究了基于非量测数字相机的近景摄影测量方法及可以达到的精度.与传统测量手段相比,近景摄影测量体现出非接触性量测及信息容量高等优点,由于其在大多数情况下使用的都是非量测相机,通过基于非量测数字相机的近景摄影测量对建筑物进行实测,分析结果表明,该方法是行之有效的.在本文中,主要针对于近景摄影测量技术应用的基本原理展开了分析,并进一步探讨了该技术所具有的特点。
1近景摄影测量的数学解算模型鉴于数码相机是非量测相机,其所摄影像无内方位元素值,这里采用直接线性变换(DirectLinearTransformation)模型(简称DLT).DLT解法是建立像点坐标仪坐标和相应物点物方空间坐标之间直接的线性关系的解法n’2],其基本公式为2近景摄影测量的数据分析为了对建筑物实施变形观测,测定其在竖直面内的变形,作者选择了正直近景摄影测量方式进行观测.观测时,在建筑物四角、中点、立柱基础、立面、伸缩缝两侧等处均布设了十字丝标志点80多个,采用托普康电子全站仪GTS311测定其三维坐标,一部分点作为数字近景摄影测量时的控制点,另一部分点作为检核点,采用普通C一8401型数码相机,其芯片像素数为130万(1280×960),拍摄距离为20 m左右,检测点号是随机选取的一些点.计算时考虑畸变差改正,三维坐标差值AX、△y、△z是通过上述数学模型计算出来的值与电子全站仪测量值之差,详细结果见表1,其精度分析情况见表2.从以上的数据处理结果可以看出,三维坐标的最大差值为11.2 mm左右,最大点位中误差为5.6 mm左右,这些数据已远远满足精度的需要;并且控制点达到一定的数量时(如12个),再增加控制点的数量,精度的提高并不明显,也就是说,控制点数量一定时可以达到所需的精度从而达到预定的目标,工作量却大大减少了。
平面模型实验的数字摄影测量方法研究

平面模型实验的数字摄影测量方法研究摘要:测定模型变形是模型实验的关键,本文分析了传统测量方法的不足,探讨了模型变形测量的数字近景摄影测量二维直接线性方程法和数字微分纠正两种方法,给出了其实测方法和计算过程,开发了应用系统并应用于实际检验,获得了较好的效果。
关键词:模型实验;位移场;数字摄影测量Abstract: The test on the deformation of a model is the key to the model experiments. This paper analyzes the deficiencies of the traditional measurement methods, explores the digital close-range photogrammetry 2D direct linear equation method and the digital differential rectification method of model deformation measurement, presenting the actural measurement and calculation process, develop application systems and makes it applied into practical test, obtaining good results.Key words: model experiments; displacement field; digital photogrammetry1、引言相似材料模型实验是根据相似理论,将研究对象以一定比例缩小,用相似材料做成模型,在模型中模拟实际物体的移动和破坏情况,从而分析、预测研究对象可能发生的变化[1]。
此种方法大量减少现场工作,避免直接对生产的影响,节省经费投入,缩短现场研究周期,达到不占用生产时间,获得直接经济效益的良好效果。
平面模型实验的数字摄影测量方法

平面模型实验的数字摄影测量方法研究摘要:测定模型变形是模型实验的关键,本文分析了传统测量方法的不足,探讨了模型变形测量的数字近景摄影测量二维直接线性方程法和数字微分纠正两种方法,给出了其实测方法和计算过程,开发了应用系统并应用于实际检验,获得了较好的效果。
关键词:模型实验;位移场;数字摄影测量abstract: the test on the deformation of a model is the key to the model experiments. this paper analyzes the deficiencies of the traditional measurement methods, explores the digital close-range photogrammetry 2d direct linear equation method and the digital differential rectification method of model deformation measurement, presenting the actural measurement and calculation process, develop application systems and makes it applied into practical test, obtaining good results.key words: model experiments; displacement field; digital photogrammetry中图分类号:p231.2文献标识码:a 文章编号:2095-2104(2012)1、引言相似材料模型实验是根据相似理论,将研究对象以一定比例缩小,用相似材料做成模型,在模型中模拟实际物体的移动和破坏情况,从而分析、预测研究对象可能发生的变化[1]。
摄影测量中基于二维稳健DLT的普通数码相机检校方法

一
态 数 字 影 像 传 感 器 代 替 了 常 规 的 光 机 传 感 器 ,特 别 是
C D( hre C u ld Deie 传 感 器 的 出 现 。 C C C ag o pe vc ) C D数 码 相 机 的 广 泛 使 用 使 得 数 字 近 景 摄 影 测 量 对 硬 件 的 依 赖 程 度 大 大 降 低 , 得 摄 影 测 量 只 需 要 一 台 普 通 数 码 相 机 、 台 使 一 电脑 和相 应 的软件 即可完 成 。 用 于 近 景 摄 影 测 量 的 数 码 相 机 可 归 为 两 类 ,量 测 数
九
鲁鲁 。 。。 。。 鲁鲁- 等 。
; ; ; ; ! ; ;
盟 — 生2 y ● 1一 8~ ~ 一 — y 3 一 S
鲁 。 警 。。 。。 鲁鲁击 。 二
舂 舂 l % 叼
1 n 叼】1 r
经 简单 的初 等 变 换 后 , 到 D T变 换 的一 般 形式 : 得 L
《 湖南水利水电 ̄ 0 0 2 1 年第 6 期
摄 测 基 二 稳 L 影 量中 于 维 健DT
普 通数 码 相 机 检 校 方法
黄道明
( 南 大 学 地 球 科 学 与 信 息 物 理 学 院 长 沙 市 中 中 国 有 色 金 属 S 业 长 沙 勘 察 设 计 研 究 院 长 沙 市 - 408 ; 10 3 4 0 1) 10 1
用 于 量 测 目 的 . 二 者 所 能 达 到 的 精 度 有 很 大 差 别 。和 量 但
测 数 码相 机 相 比 . 通数 码相 机 的 内方 位 元 素不 稳 定 , 普 镜
头的光学畸变差较大 ( 别 是 镜 头 直 径 相 对 较 小 的 相 特
几种相机检校方法的研究(最新整理)

X1
ai,11 ai,21
-ai,12 - ai,22
-ai,13 - ai,23
ai,17
ai,27
ai,18 ai,28
ai,19 ai,29
X3
bi,11 bi,21
bi,12 bi,22
bi,13 bi,23
bi,14 bi,24
bi,15 bi,25
K
xi
yi
(xi )
顾及实际像点偏差的共线条件方程为:
x x0
x f
a1( X a3 ( X
X s ) b1(Y Ys ) c1(Z Zs ) X s ) b3 (Y Ys ) c3 (Z Zs )
y
y0
y
f
a2 ( X a3 ( X
X s ) b2 (Y X s ) b3 (Y
x x0
x f
a1( X a3 ( X
X s ) b1(Y Ys ) c1(Z Zs ) X s ) b3 (Y Ys ) c3 (Z Zs )
y
y0
y
f
a2 ( X a3 ( X
X s ) b2 (Y X s ) b3 (Y
Ys ) c2 (Z Zs ) Ys ) c3 (Z Zs )
外方位元素( X外 )的相机检校方法。误差方程式表示如下:
V=AX 外 BX内 CX ad L
数码相机检校方法及精度评定

有 && 个# 而需要解算参数只有内外方位元素共 (
个#因此直接线性变换系数之间存在一定的相关性#
并非完全独立#所以按直接线性变换模型解算的参
数精度不会很高$
而本文是采用摄影测量的最基本公式共线方程
作为检校使用的数学模型$
4+4% L,4K+-4""&"!!//++//77""
L*&!8+87" L*"!8+87"
%
%07
L!)/"% %,L!)/"% %+L!)/"% %-L
,
+
-
!
)/" 4%
%
%4%
L!
)/" 5%
%
%5%
L!
)/" -4
%
%-4L!
)/" 6&
%
%6&
L!
)/" 6$
%
%6$
L!
)/" (&
%
%(&
L!
)/" ($
%
%($
K%
!-"
! )8" %
线性化#按每个像控点的像方坐标和物方坐标组成
误差方程式$
收稿日期$%&)*%#*$# 第一作者简介李胜才!&()- +" #男#吉林农安县人#工程师#从事水电工程测量技术及管理工作$
$)
令(
)/
K4+4%
L,4L-4""&"
几种相机检校方法的探讨

fu K = 0 0
s fv 0
u0
v0 1
v0 表示主点坐标; f u 为图像 u 轴的尺度因子; f v 其中: u0 , 为图像 v 轴的尺度因子; s 为畸变因子。
Tab. 1
算法类型 DLT 光束法自检校 x0 - 17 . 650 - 45 . 071
表 1 不同方法的相机检校结果 / 像素 The results of different methods of camera calibration / pixel
{
Δ y = ( y - y0 ( k1 r + k2 r + k3 r + … ) r2 = ( x - x 0 )
2
2
4
6
}
+ ( y - y0 )
2
y 为对应像点坐标; r 为像点向径; x - x0 为以像主点 式中: x, 为原点并改正了各项误差的像点坐标; ( Δx, Δy ) 为物镜畸 y 方向上的改正数; k1 , k2 , k3 为径向畸变差系数。 变差在 x,
2. 3
基于多像灭点的检校方法
该方法不需要建立控制场, 是将相机的内外方位元 素直接纳入到定标模型中, 通过灭点直接建立内外元素 与观测值( 直线 ) 之间的函数模型, 从而内外参数联合参 与平差。并通过对目标旋转拍摄产生的多方位影像进行 内外方位元素解算的一种检校方法。 直线与定标参数直接关联的平差模型, 以 x ∞ 方向为 例得: ( y v - y j ) v xi + ( x j - x v ) v yi + ( y i - y v ) v xj + ( x v - x i ) v yj + ( a11 y ji + a21 x ij ) df + ( a12 f ji + a22 x ij ) dx0 + ( a13 y ji + a23 x ij ) dy0 + ( a14 y ji + a24 x ij ) d + ( a15 y ji + a25 x ij ) dω + ( a16 y ji + a26 x ij ) dκ + L i0 = 0 式中: y ji = y j - y i ; x ij = x i - x j ; L i = x ij ( y v - y i ) + y ji ( x v - x i ) 。
基于普通数码相机的DLT摄影测量研究

的构 像 畸变系 数 和 内方 位 元 素 , 后 对 像点 坐 标 进 行 然 畸变 差改 正 , 利 用 以往解 析方 法 求 解 出 待定 点 的物 再
方坐 标 ; 另一种 是 利 用 直接 线 性 变 换 解 法求 解 待 定 点
的物方 坐标 。第 一 种 方 法 虽 然对 控 制 点 要 求低 , 需 所
考 虑普通 数 码摄 影 机 物 镜 畸 变差 的影 响 , 引入 并 相 应 的物镜 畸变 差改 正模 型 。具 体 如下 :
Ax — 0 1 =( )2 . K1 () 1
再受 专业设 备 的制 约 。我 们 可 以通 过一 个或 多 个数 码
相机 对要监 测 的 目标 进 行 连 续 摄 影 , 时 地将 影 像 传 实 输到计 算机 中 , 由计算 机 自动进 行 数据处 理 , 后在 显 然 示屏上 看 到最终 所 需 的数 据 , 根 据这 些 数 据 进 行 施 并
其 原理 公式 是 :
¥ 收稿 日 : l—0 —0 期 2 0 8 8 0
作者简介 : 侯凯( 9 4 ) 男 , 18 ~ , 助理工程师 , 主要从事城市测量技术工作 。
16 O
城
市勘Biblioteka 测 2 1 年 4月 01
1
【 yz 0o00 A J l f
Ay y y )2 =( - 。 r K
() 2
其 中 : 、 △ △y为 畸变差 改正 项 ; 。Y 、 为该 相片像 主点 的像 平 面坐标 ;
为 对称性 物镜 畸 变 的待定 系数 ;
. .
1
r ( - 0 ( , )】 。 =【 X N ) + 一 丁 0
工现场 的实 时监 控 。
相机检校

基于 DLT 模型的一种数码相机检校方法[摘要]直接线性模型法是相机检校中常用的一种方法,在其基础上提出了一种适合计算机处理的数码相机检校方法,其通过改变像方元素的单位,就可使用现有的摄影测量程序直接处理数字影像文中进一步讨论了像素尺寸大小对系统误差的影响,并对像素大小的必要测定精度进行了公式推导最后的实验结果表明,该方法可以获得较好的校准结果[关键词]数码相机; 检校; DLT 模型; 镜头畸变1 引言对普通非量测型数码相机的检校一种常用的方法是直接线性变换DLT 模型法其基本思想是在空间设置足够数量的控制点事先测定每个控制点的空间坐标位置用相机对控制点进行拍摄将像点坐标和空间坐标代入构像方程就可计算出该相机的内外方位元素[1] 当考虑镜头畸变误差时就要加上系统误差改正数通常情况下摄影测量中的像方的单位如主距f 像点坐标x,y ,像主点坐标x0,y0 以及因光学畸变等因素引起的系统误差改正数x, y 的单位均应是标准长度单位如米毫米等[2] 但计算机在进行图像处理时通常是以像素为单位这就牵涉到需要测定标准单位和像素单位间转化的比例因子对此王宝丰提出了顾及像素比例因子的DLT 方[3] 但需要确定的参数相对较多计算较为复杂本文通过对直接线性模型法进行改进改变像方元素单位并通过测定像素大小比例系数就可以实现使用现有的摄影测量程序直接处理数字影像方法更为简便2 考虑镜头畸变差的直接线性模型为了便于说明设物空间坐标系为O-XYZ CCD像平面坐标系为o-xy 用x0 y0 f 分别表示像主点坐标相机焦距X,Y,Z 表示目标点物空间坐标Xs, Ys, Zs 表示摄站点的物空间坐标经典的共线方程可表示为[4,5]对式1 进行进一步的化简得到直接线性模型公式式2 需要解答的参数总共有11 个如在物方布设6 个控制点就可解这11 个参数进一步可解得相机的内外方位元素对非专业型相机而言由于相面上某些位置的畸变很大是不能随意忽略的镜头畸变差一般分为径向畸变差和切向畸变差在实际应用中大都考虑辐射方向的畸变差影响且仅考虑镜头畸变差的一次项改正系数x y 为镜头光学畸变引起的改正差表达式为其中k1 为径向畸变参数考虑镜头畸变影响,式2应表达为求解各参数时首先将式2 求得的参数值作为式4 的初值进行迭代求解为了提高精度可采用多于6 个的控制点平差获取相应的参数3 改进后的模型计算机在进行图像处理时是以像素为单位的而在像空间坐标系中通常采用标准长度例如米毫米如公式1 所示物方单位X,Y,Z 和焦距f 均以标准单位表示而像方几何量x, y x0, y0x, y 以象素为单位表示较为方便这就存在像素和标准单位的转化问题如果将焦距f 也以像素为单位表示对式1 的等号两端均除以f 后等号两端均变成无量纲[2] 这样我们就可以使用现有的摄影测量程序直接处理数字影像而且保持像素为像方所有几何量的单位4 改进后模型对误差改正数的影响改进了的模型是使像方所有量均以像素为单位这样对系统误差改正数也要以像素表示通常数码相机在x y 方向上像素的大小dx 和dy 是一样大的但也存在加工过程的误差造成在x y 方向上像素的大小dx 和dy 不一致的现象如果没有系统误差改正数时dx 和dy 的不等并不影响像点的正确位置而当存在系统误差改正数x, y 时用dx 和dy 不等的芯片的像素数x 和y 计算此改正数则是错误的因此首先要对像素的大小进行测定在此我们不需要测定dx 和dy 的精确值只需知道dx 和dy 之间的比例系数下面是对比例系数的推导:设dy=adx 此时相应于式2 的表达式应改为式中假设CCD 芯片x 向尺寸为lx y 向尺寸为ly , x向分辨率为nx, y 向分辨率为ny 有lx=nxdx ly=nydy则a 值表达式为那么a 值的相对中误差是近似地取则有对式4 为了讨论方便只考虑Δx中与a 有关的项由于a 的误差引起额外误差dΔx'为可得设Δx' = 5像素dΔx' = 0.1像素则m a a / 的测定精度达到1/100 就可满足要求由10 和7得到的必须测定精度为就是说以1/140 的精度对芯片尺寸进行测定就能以式5 计算a 并满足a 的精度要求5 实验情况我们在一间 8 11 米的房间里建立了一个高精度试验场该试验场以一面墙为基础在靠近墙面放置一些物体上面贴上人工标志作为控制点用全站仪对控制点进行高精度的点位测定共测定15个点试验中我们采用了分辨率为的2560×1440数码相机Sony DSC-F707 其x 和y 方向的象素比例a 满足精度要求采用式4 选取控制点中分布较均匀的10 个点对相机进行标定其结果见表1 x0,y0, f, k1 单位为像素Xs, Ys, Zs 单位为mm 其余角度单位为弧度利用相机的标定参数对其余的控制点物坐标进行计算并与经纬仪测得的点位坐标进行比较结果见表2由全站仪测得的点位精度优于0.05mm 可将其测得的值看作真值故相机测的值与全站仪测得的相应点坐标之差即可看作测量误差由表2 看出利用本文提到的方法测定点位误差精度达到0.30mm参考文献[1]骆文博,王广志等. 基于线阵CCD 的高精度位置检测[J].清华大学学报, 2002, 42(9).[2]冯文灏. 数码相机实施摄影测量的几个问题[J]. 测绘信息与工程, 2002,27(3).[3]王宝丰. 计算机视觉工业测量系统的建立与标定[D]. 郑州: 信息工程大学测绘学院, 2004.[4]王之卓. 摄影测量原理[M]. 北京: 测绘出版社, 1979.[5]冯文灏. 非地形摄影测量[M]. 北京: 测绘出版社, 1985.。
室内控制场数码相机检校应用于通用航空摄影测量的可行性研究

求解未 知数 , 为最 小二 乘平 差提供 初值 。 直接 线性变 换是 建立 像点 坐标仪 坐标 和相应 物
点物 方空 间坐标 之 间直接 的线性 关 系 的算 法 。假 设
式 () 1 中的畸变 改正 均为 0进 行变 形组 合为 ,
XLl YL2 Z 3+ L4+ 0+ 0+ 0+ 0+ + + L x L9 x L1 + x X + Y o ZL1 + z 一 0, l 0+ 0+ 0+ 0+ XL + YL6 - 7+ L8+ 5 q y + y L1 + y L l 4 Y 一 0 XL9 Y o Z 1- . () 9
m x
0
4 实验 结 果 分 析
本研 究 采 用数 码 相 机 佳 能 5 r I 实 验 D MakI为
一
一
x 一
,
相机 , 头焦 距 3 镜 5mm, 大有 效 像素 约 20 像 最 10万
・
5 ・ 2
测
绘
工
程
第 2 卷 1
, 一
m t 9 )/ .
X 1 yl ZJ l
0 0
1 Y Y1 y Z1 X1 1 l
Yl
X 2
0
0 z2 2 z2 z2 X Y2 Z2
l 0 0 0
L X Z
+
Yz
:
●
一 0 .
( 0 1)
X2 y2 Z2 1 y X2 Y Yz Y Zz z 2 2
非 量测数 码相 机 的检 校 流程 , 比分 析 室 内及 室外 对 三维控制 场 的检 校 精度 。根 据 实 际 检 校分 析 , 主要
基于普通数码影像的近景摄影测量技术研究与应用

近景摄影测量技术的研究和应用在摄影地质编录信息系统的开发中具有重要 意义。通过普通数字影像获取物体的三维几何信息,可以帮助地质学家更准确地 分析和研究地形的特征和变化。此外,摄影地质编录信息系统的开发可以大大提 高地质测量的效率和质量,从而为地质学家提供更好的服务。
引言
随着航空技术的飞速发展,直升机在军事、救援、勘察等领域的应用越来越 广泛。直升机落点位置的精确测量对于提高直升机操作的安全性、准确性和效率 具有重要意义。近年来,近景摄影技术在直升机落点位置测量领域展现出了巨大 的潜力。本次演示将探讨近景摄影技术在直升机落点位置测量中的应用,并对其 进行深入研究。
技术原理
基于普通数码影像的近景摄影测量技术主要利用了数字图像处理和计算机视 觉技术。首先,使用普通数码相机获取物体的多角度影像;然后,通过图像处理 和计算机视觉方法,提取影像中的特征点;最后,利用这些特征点进行三维重建 和测量。该技术的主要实现步骤包括:
1、影像获取:使用普通数码相机获取物体的多角度影像。相机可以配备不 同的镜头和角度,以获取更多的细节和信息。
展望未来,基于数字近景摄影测量的文物三维监测技术仍有诸多研究方向值 得深入探讨。例如,如何进一步提高该技术的测量精度和效率,实现更复杂场景 下的自动化监测等。此外,随着5G、物联网等新技术的不断发展,该技术在文物 数字化保护、远程监测等方面的应用也将得到进一步拓展。总之,基于数字近景 摄影测量的文物三维监测技术将成为未来文化遗产保护领域的重要研究方向之一。
展望未来,我们将进一步深入研究近景摄影技术在直升机落点位置测量中的 应用,优化算法和提高系统的稳定性。我们也将探索如何将该技术应用于其他类 型的飞行器,拓展其应用范围。此外,我们还将研究如何将和深度学习等技术应 用于近景摄影技术中,以进一步提高测量精度和系统的自动化程度。
普通数码相机三种检校方法的量测精度评价

普通数码相机三种检校方法的量测精度评价陈舒;李浩;黄河【摘要】The traditional calibration method of common digital cameras has many shortcomings > such as unstable calculation of parameters,high requirement for control fields,and difficulties of implementation. This paper analyzes and evaluates the features of three calibration methods by conducting a series of experiments. In general, the most remarkable features are the difficulty of the control field arrangements, calibration calculation stability and measurement accuracy. Comparative results indicate that the calculation stability of the bundle calibration method is not that good,unless under a precise control conditiontthe PTR method can achieve the same accuracy and higher stability; the MSC method can be adopted when under a miniature control field,and its measurement accuracy can also meet the needs of the general quantities.%普通数码相机常用的检校方法存在参数解算不稳定,或对控制场要求高,或实施难度大等不足.本文通过不同拍摄距离下的量测精度对比实验,依据控制场布设难度、检校计算稳定性以及量测应用精度等3方面指标,分析评价普通数码相机3种检校方法的特性.研究结果表明:光束法适用于精密控制条件下的相机检校,但解算的稳定性欠佳;PTR方法的检校精度与光束法相当,且计算稳定性较高;MSC方法适用于小型平面控制下的检校,量测精度能满足一般的工程量测需求.【期刊名称】《遥感信息》【年(卷),期】2012(027)005【总页数】4页(P73-76)【关键词】普通数码相机;检校方法;评价;量测精度【作者】陈舒;李浩;黄河【作者单位】河海大学地球科学与工程学院,南京210098;河海大学地球科学与工程学院,南京210098;浙江省测绘科学技术研究院,杭州310012【正文语种】中文【中图分类】TP791 引言普通数码相机具有灵活、轻便、价格低廉等优点,在近景摄影测量中得到了广泛应用。
基于普通数码相机的近景摄影测量方法与精度的试验研究

(4)
其中, A=L9X +L10Y +L11Z +1,初值为 1,列出法方 程, 迭代计算直至相近两次 A 值差小于给定的限差, 然后求解改正了非线性误差的像点坐标,从而根据 (3 ) 式计算未知点的空间三维坐标 (X, Y, Z ) 。 以上即为本次实验中所用的 DLT 算法的数学解 与全站仪 算模型。当解算得到未知点的三维坐标后, 测量得到的坐标进行比较来进行精度分析,计算式[6]
5
式中, X观、 Y观、 Z观分别为测点的全站仪测量计算 值, X计、 Y计、 Z计分别为相应测点的近景摄影测量计算 n 为未知点个数。 值, 2 外业工作 实验场选择西南交通大学犀浦校区六号教学楼 的一个约 30m ×18m 立面,区域中共布设 23 个标志 点, 均匀分布在大体平行的几个层面上 (见图 1 ) 。标 志点的形状 、 大小和颜色十分重要, 不仅影响到全站 仪外业坐标的量测, 而且影响到标志点影像坐标的量 测。 本实验中采用的是人工标志点, 黑白相间, 大小为 10cm ×10cm (见图 2 ) , 标志醒目 、 清晰, 便于量测和成 像。 实验中采用的坐标系如图 3 所示, 摄影方向为 Z 方向, 指向相机为正。其中, AB 为标志点测量时的测 量基线, P 为其中一个待定的标志点。23 个标志点的 立面 (O-XY 平面 ) 分布如图 1 所示。 采用 Leica TCA2003 全站仪测定标志点的三维 坐标, X、 Z 的计算采用边角前方交会方法进行平差解 算, Y 采用三角高程方法计算。标志点坐标全站仪外 mX = 业测量精度采用中误差进行分析,结果为: 0.3mm, mY=0.4mm, mZ=0.7mm, 最弱点为: 20019 点。坐 标精度在交会方向, 即 Z 方向较弱。 2.2 摄影 采用普通数码相机对标志点进行拍摄, 摄影距离 约 50m, 选择不同的摄影基线长度, 进行多片、 多摄站 3
基于二维直接线性变换的数字相机畸变模型的建立_冯文灏
