城市轨道交通自动售检票系统
城市轨道交通自动售检票系统的工作原理
城市轨道交通自动售检票系统的工作原理嘿，朋友们！今天咱来聊聊城市轨道交通自动售检票系统，这玩意儿可神奇啦！你想想看，每天那么多人要坐地铁、轻轨啥的，要是没有个靠谱的售票检票系统，那还不得乱套呀！这自动售检票系统就像是一个超级厉害的大管家。
咱先说售票这一块儿。
你走到那售票机跟前，就跟它说你想去哪儿，它马上就能给你吐出一张票来，就好像它肚子里藏着无数张票，随时等着你来拿呢！这不比你去窗口排队买票方便多啦？而且它还不会不耐烦，不管你问它多少次，它都老老实实给你服务。
然后就是检票啦。
你拿着票往那闸机口一刷，“嘀”的一声，门就开啦，就好像它认识你一样！这感觉是不是很奇妙？它怎么就能知道你的票是真是假，能不能让你进去呢？这就是科技的力量呀！就好像有一双眼睛在暗中观察着一切，保证只有付了钱的人才能进去坐车。
这系统还特别聪明呢！它能记录下每一个乘客的进出站信息，这样就能知道哪里人多，哪里人少，然后合理地安排车辆和运力。
这就好比一个聪明的指挥官，指挥着地铁大军有条不紊地运行。
而且哦，它还能统计每天的客流量，这对地铁公司来说可重要啦！他们可以根据这些数据来调整运营策略，让大家坐车更舒服、更方便。
你说这自动售检票系统是不是特别厉害？它就像是一个默默工作的小天使，为我们的出行保驾护航。
虽然我们平时可能不会特别注意到它，但它一直在那里，兢兢业业地工作着。
每次我坐地铁的时候，看到那售票机和闸机，我就会想，这背后得有多少科技人员的努力呀！他们设计出这么棒的系统，让我们的生活变得更加便捷。
所以呀，我们要好好珍惜这个方便的系统，好好使用它，不要去破坏它。
同时，我们也要感谢那些为了这个系统付出努力的人们，是他们让我们的出行变得如此轻松愉快。
总之呢，城市轨道交通自动售检票系统就是我们生活中的好帮手，它让我们的出行更加有序、高效。
让我们一起为它点赞吧！。
AFC自动售检票系统(城市轨道交通)解读
2
主要内容
一、什么是自动售检票系统 二、AFC系统的应用和发展
三、AFC系统设备
3
2019/2/24
一、什么是自动售检票系统
4
2019/2/24
5
2019/2/24
一、什么是自动售检票系统
AFC——Automatic fare collection
自动售检票系统是通过对计算机、统计、财务等专业 知识的综合运用，来实现轨道交通的售票、检票、计 费、收费、统计、清分结算和运行管理等全过程的自 动化系统
15
2019/2/24
16
2019/2/24
17
2019/2/24
18
2019/2/24
19
2019/2/24
20
2019/2/24
PSD系统介绍
城市轨道交通系
Tel: 00-86-10-69241644-8064
E-mail: @
熟悉主要部件及其功能 操作其就地控制盘 人手操作安全门的开、关 了解各安全装置和监控 了解安全门与信号系统的关联
AFC系统介绍
城市轨道交通系
票务术语及其缩写
AFC CC SC MMC TC SLE AG TVM TCM BOM PTCM ES 自动售检票系统 AFC系统线路中心计算机系统 车站计算机系统 维修中心计算机系统 培训中心计算机系统 车站终端设备 闸机 自动售票机 自动查询机 半自动售票机 手持式检票机简称 编码分拣机
• 站台区域更加舒适、美观，隔音隔热效果好
• 节省车站的空调负荷，一定程度上降低能耗。
• 减少站台边缘区域站务人员的数量
2019/2/24
二、PSD系统的组成
城市轨道交通车站设备基础第二章自动售检票系统
第一节
自动售检票系统概述
4
一、自动售检票系统的组成
城市轨道交通车站是城市轨道交通客流的节点，是乘客出行的基地，乘客 上下车以及相关的作业都是在车站进行的。城市轨道交通车站是列车到发、 通过、折返、临时停车的地点，是城市轨道交通线路电气设备、信号设备、 控制设备等集中的场所，也是运营、管理人员工作的场所。
30
自动售票机外观
自动售票机内部结构
31
（4）纸币模块：识别并接收购票或充值的纸币及找零，逐张插入，一起 返还。
18
四、自动售检票系统运行管理模式
自动售检票系统的运行模式主要包括正常运行模式、降级运行模式和紧急 运行模式。
1．正常运行模式 正常运行模式是系统默认模式，包括正常服务模式和关闭服务模式。 （1）正常服务模式 在正常服务模式下对车票进行全部的有效性检验。乘客持票进站或出站， 进站检票机或出站检票机检验车票有效后放行乘客，无效时阻挡乘客，并显 示相关信息，引导乘客进行下一步操作。
23
3．紧急运行模式 紧急运行模式是在车站发生火灾、爆炸等危及乘客和工作人员安全的紧急 情况下使用的运行模式，具有最高的优先权。 在紧急运行模式下，检票机处于全开状态，乘客不检票直接出站。在履历 日期内，回收类票凭原票免费乘坐一次；或者在特殊情况下，根据运营相关 规定，原额退票。非回收类车票在履历日期内再次进站时检票机不收取上次 乘车费用，补齐出站记录后按照正常检票进站。
10
4．车站终端设备 车站终端设备安装在各城市轨道交通线路车站，是进行车票发售、进站检 票、充值、验票分析等读写交易处理的终端设备。 5．车票系统 城市轨道交通系统通常使用的车票有单程票、储值票、计次票、出站票、 纪念票、员工票等。车票是记录乘客乘车信息的媒介和载体，能记录车票的 系统编号、安全信息、种类、个人信息、进/出站信息、金额、有效期、历史 交易记录等信息，与车站售检票终端设备共同完成系统自动售票、检票功能。 目前常见的车票主要有纸质车票、磁卡车票和智能卡车票。
城市轨道交通自动售检票系统
38 2021/3/8
4.4 AFC系统终端设备及其构造
• 自动售票机
• 自动售票机的结构
自动售票机以主控单元为核心，辅以现金处理装置、车 票处理装置、乘客显示器、打印机、电源等模块组成， 还可以根据需要配置触摸屏、运营状态显示器、银行卡 读写器及密码键盘等部件 。
29 2021/3/8
4.4 AFC系统终端设备及其构造
• 自动检票机
• 自动检票机主要结构
通行传感器
能监控乘客通过自动检票机的整个过程以及测算 估计通过自动检票机的人数 。
安装在闸门开关区域内，当监测到有障碍物时， 闸门维持当前状态，并发出报警提示 。
30 2021/3/8
么么么么方面 • Sds绝对是假的
按照功能分类
进站检票机 出站检票机 双向检票机
按照阻挡装置分类
三杆式检票机 扇门式检票机 拍打门式检票机
22 202
• 设备功能
自动对车票进行有效性检验，对有效车票进行相应处理后放行乘 客，对无效车票拒绝放行
对车票处理结果给出明确的提示信息 对通道的通行状态给出明确的指示 对特殊车票的使用给出明确的提示 对需要回收的车票执行回收操作 对各部件的工作状态进行自动监测，并向车站计算机系统上报工
• 国内外城市轨道交通AFC系统现状
• 巴黎城市轨道交通AFC系统
巴黎地铁1900年建成通车，一百多年来巴黎地铁将 整个路网划分为几个区域，在城市中心区的几个区 域里采用自动售检票系统。
车票媒介为小型纸质磁卡，有“本票”(十张票）、 日票、两日票、三日票、五日票、周票、月票或年 票等多种车票类别。
地铁自动售检票系统
项目二 自动售检票系统
学习内容
2.1 车票 2.2 自动售检票系统的组成 2.3 自动售票机 2.4 半自动售票机
2.5 自动检票机 2.6 自动售检票系统的其他设备
任务1 车票
车票的定义： 车票是乘客的乘车凭证，记载了有关的乘车信息。 城市轨道交通中常见的车票有纸质车票、磁卡车票和IC
卡车票三种。 现代化联网收费阶段：非接触式IC卡作为车票媒介。 城市公共交通“智慧出行”，地铁线网闸机均可实现手
车票使用流程
任务1 车票
1. 车票的管理与车票体系
（1）车票的管理
车票是整个轨道交通售检票系统的信息源头。车票信息正确有效才 能确保系统正常运作。
车票也是有价凭证，有效车票的流通实际代表着资金的流动。 成立专门的机构负责对车票进行严格、规范的管理。
任务1 车票
1. 车票的管理与车票体系
（2）轨道交通的车票体系（三个阶段） 轨道交通运营初期阶段。纸质车票，单一票价。如北京地铁纸质车 票直到2007年才取消。 自动售检票系统的初始阶段。自动售检票系统的初始阶段采用计程 、计时票价制。车票包括磁卡车票和IC卡车票。 现代化联网收费阶段。非接触式IC卡作为车票媒介。车票种类较多 。推行“一票通”和“一卡通”方便服务乘客。
非接触式IC卡的特点及应用：
非接触式IC卡具有存储容量大、安全性高、应用范围 广、对网络要求低，可靠性高、可并行处理、操作简单 等优点。
非接触式IC卡被广泛应用于小额电子钱包消费、城市 公共交通、轨道交通、社会保障、电子身份识别和电子 护照等众多领域。
（2）非接触式IC卡车票
在自动售检票系统中，
坐西安地铁运营的线路； ❖ 三日票票价为40元，从第一次进闸起72小时内可无限次乘

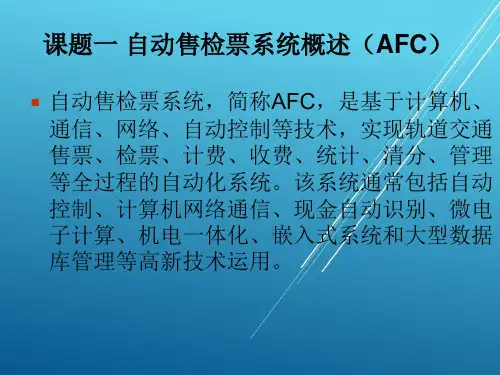

城市轨道交通自动售检票系统实务单元一-自动售检票系统概述课件
第一层：轨道交通清分中心和公共交通卡清算中心 轨道交通一票换乘清分中心负责单程票的发行和调配，根据线路中央控制系统发送的交易 数据，进行多线路票款清分，客流统计，同时向各线路下达运营参数等。 第二层：轨道交通AFC中央控制系统 负责采集全线路的售检票数据、设备状态数据和其他运营数据、监视全线路的运行状态， 根据需要向一个或者多个车站、单个或者一组终端设备下达运营参数和设备控制指令。 中央控制系统的业务功能包括：票务管理、对帐处理、收益管理、设备管理、设备控制、 运营参数管理、黑名单管理、软件管理等。 第三层：轨道交通AFC车站控制系统 负责采集本车站范围内的售检票交易数据、设备状态数据和其它运营数据，监视终端设备 的运行状态，根据需要向单个或者一组终端设备下达运营参数和设备控制指令。 车站控制系统的业务功能：票务管理、收益管理、设备管理、设备控制、运营参数下载。 第四层：车站售检票设备 车站售检票设备包括：进出站检票机、自动/人工售票机、验票机、自动/半自动储值票充 资机等。 自动售票机采用“触摸屏”操作方式，乘客可用纸币、硬币、储值IC卡、公共交通卡自助 式购买单程IC卡票，并预留银行卡购票接口。 第五层：车票 车票采用非接触式IC卡，分为单程票和储值票二种票制，支持在以上二种票制的基础上实 现纪念票、乘次票、公务票等多个票种以及预留票种的解决方案。
AFC系统产生的交易和审计数据并进行数据 清分和对帐、同时负责连接城市轨道交通 AFC系统和城市一卡通清分系统,规定了对车 票管理、票务管理、运营管理和系统维护管 理的技术要求。
自动售检票系统结构分层图
车站设备主要包括
（1）车站计算机（SC），用于对车站终端设备进行状 态监控、以及收集各终端产生的交易和审计
城市轨道交通自动售检票系统体系概述
城市轨道交通自动售检票系统体系概述摘要：城市轨道交通自动售检票系统由清分中心（ACC）、线路中心计算机系统（LCC）、车站计算机系统（SC）、车站终端设备（SLE）、车票五个层次构成，五层架构的自动售检票系统非常适用于城市轨道交通线网运营管理的需要，是目前国内外各城市的主要设计方案。
本文介绍了清分中心、线路中心计算机系统、车站计算机系统的主要功能及构成，并就车站终端设备、车票进行了组成及说明，为城市轨道交通自动售检票系统的设计提供参考。
关键词：自动售检票系统；清分中心；线路中心计算机系统；车站计算机系统；车站终端设备；车票自动售检票系统(AutomaticFareCollectionSystem,简称AFC系统)是基于计算机、通信、网络、自动控制等技术,实现轨道交通售票、检票、计费、收费、统计、清分、管理等全过程的自动化系统，是城轨系统中的运营核心子系统，该系统综合了机械、电子、通信、计算机等学科，替代传统的人工售检票，实现了地铁运营环境中售票、进站检票、出站检票、票务数据统计和处理等环节的自动化，杜绝了人为因素的影响，体现了地铁票务管理的现代化水平，同时也极大地方便了乘客。
目前国内外城市轨道交通已建和在建线路的AFC系统都是按照系统结构简单、扩充灵活、经济合理、管理方便的原则设计，基于此原则构建的五层架构AFC系统已经是目前国内外各城市的主要设计方案，并大量开花结果，如广州、上海等城市地铁中的广泛应用。
AFC的层次结构是按照全封闭的运行方式,以计程收费模式为基础,采用非接触式IC 卡为车票介质的组成原则,根据各层次设备和子系统各自的功能、管理职能和所处的位置进行划分的。
五层架构AFC系统总体结构如图1所示，它们分别是：第一层：轨道交通清分中心；第二层：线路中心计算机系统；第三层：车站计算机系统；第四层：车站终端设备；第五层：车票。
图1AFC系统总体架构图1轨道交通清分中心（ACC）ACC为各线路统一制定、发行和管理轨道交通专用车票，实现互联互通，并实现与城市公共交通一卡通系统在地铁各线路中的应用（即一票通和一卡通），负责对各联网线路一票通收益作清算、对账、系统安全管理及有关数据处理等和各联网线路与IC卡公司之间的一卡通清算、对帐等业务。
城市轨道交通自动售检票系统概述共51张PPT课件
（一）城市轨道交通AFC系统的内涵 人性化 客流导向 社会效益 提供信息支持 提高运行效率 强化安全管理 提升形象
（二）AFC系统的信息技术
AFC系统是涉及机电一体化、信息识别、信息处理、信息安全、信息管理、网络通信、数据库、智能卡、嵌入式、过程控制、测试、仿真、图象处理、操作系统和集成等多种技术的大型信息系统。
（3）无法充值 原因：储值卡读卡器没有正确连接。 解决办法：正确连接储值卡读卡器。 （4）屏幕显示“网络连接失败” 原因：网络出现故障。 解决办法：请检查半自动售票机和服务器之间的网络连接是否正常；检查系统服务器软件是否正常运行。 （5）乘客显示器没有显示 原因：乘客显示器电源没有打开或者连接错误。 解决办法：打开乘客显示器电源或者检查线缆连接情况。
购票选择
允许投币
取消交易
投币金额足够？
需要找零？
出票
找零处理
保存交易记录
退还已投入现金
YES
NO
YES
退还已投入现金
ＮＯ
ＹＥＳ
①机箱 ②“召援”按钮（“求助”按钮） ③整机状态指示器 显示设备工作状态的部件，如暂停服务等。 ④硬币、纸币入币口、储值卡（或银行卡）投入口 进行购票操作时，从硬币入币口投入硬币，纸币入币口投入纸币，储值卡投入口插入储值卡。 ⑤照明设备 为乘客操作和维护工作提供照明。 ⑥乘客显示器和红外触摸屏 ⑦出票口和找零口 从此处吐出车票和找零款。 ⑧打印凭条口 用储值卡（或银行卡）购票需打印消费凭条时从此处取凭条
自动增（加）值机通常安装在非付费区，用于乘客自助完成对储值票的增值，通常自动增（加）值机还可以提供车票查验等其他服务。 自动增（加）值机一般由乘客显示器、触摸屏、IC车票读写器及天线、纸币处理单元、主控单元、维修面板/移动维护终端接口、乘客接近传感器、机身、支持软件、电模块（含UPS或电池）和票据打印机等部件组成。
轨道交通自动售检票系统(AFC)系统
发售给特定乘客，如老人、残疾人等，每次乘车都免费。
乘客一次购买，可以进出闸特定次数。乘客乘车只算次数，不算票 价。 为了纪念特定事件而特别发行的定值票。票卡图案特制，一般不能 充值。其它和定值票一致。
由轨道交通运营公司员工使用的票卡。由于员工与乘客有本质的区 别，一般员工票都有特殊的进出闸需求。
票卡定义
轨道交通 专用票卡
非轨道交通 专用票卡
二、票务政策——票种
单程票 出站票 定值票 优惠票 免费票 乘次票 纪念票 员工票 测试票 限时票
备用票种
票卡特点
由乘客直接购买，只能进出闸一次，出闸回收。
在特殊情况下，如丢失单程票、单程票损坏等，由工作人员处理后 发给乘客，用于当站出闸的票卡。
乘客一次购买，可以多次进出闸。票卡钱包值上限确定，用完钱包 后可充值。
11
四、设备简介——E/S功能
编码分拣机（ES） ❖ 初始化、赋值 ❖ 重编码 ❖ 分拣
四、设备简介——BOM功能
车站终端设备－票房售票机（BOM）
❖ 发售单程票、储值票 ❖ 分析、更新车票 ❖ 行政处理 ❖ 退款、解锁、延期
四、设备简介——TVM功能
车站终端设备－自动售票机（TVM） ❖ 设备监控 ❖ 发售单程票 ❖ 纸币、硬币找零 ❖ 上传交易收益数据、下载参数
四、设备简介——TVM内部结构
乘客/维护照明装置 喇叭 硬币投入口 招援按钮 维护面板 主控单元 取票/硬币找零口
硬币回收钱箱 单程票发售模块
UPS电源
运行状态显示器
储值卡插入口(预留) 银行卡插入口(预留) 纸币入币口 硬币处理模块
纸币处理模块 人体感应器 收据打印机 加热器 电源箱
城市轨道交通自动售检票(AFC)系统方案
城市轨道交通自动售检票（AFC）系统方案1、方案概述轨道交通自动售检票AFC系统由中央计算机系统（CC）、车站计算机系统（SC）、自动售票机（ATVM）、半自动售票机（S-ATVM）、进/出站检票机（EnG/ExG）（包括三杆式、门式检票机、半自动补票机（BOM）、增值机（AVM）、验票机（TCM）以及查票机（PCA）、编码机（ES）、光传输网以太网、车站局域网（LAN）等设备组成。
中央计算机系统中央计算机系统由两台冗余配置的服务器、磁盘阵列、磁带机、工作站（系统管理工作站、数据管理工作站、网络通信管理工作站、参数下载工作站、票卡管理工作站、设备监控工作站、报表查询工作站、中央及远程维修工作站、10/100M交换式HUB等局域网设备、打印机、不间断电源及编码机等组成。
中央计算机系统的容量，64个本线车站，512个换乘车站。
能处理全日客流量500万人次。
中央计算机系统是自动售检票系统的管理控制中心。
中央计算机系统与各车站计算机系统进行通信；可收集全线的交易数据和设备运营状态信息，进行财务和客流统计；中央计算机系统能传送相关的参数、信息至各有关终端设备。
中央计算机系统能将需要清分的信息上传给清分系统，接收清分系统下传的清分数据、黑名单、费率等数据。
实现系统数据的集中采集、统计及管理、实现系统运作、收益及设备维护集中管理、实现对本线自动售检票系统内所有设备的监控。
中央计算机可通过网络对下级设备的软件更新。
中央计算机系统可通过通信系统的时钟子系统获取标准时间，自动进行同步，并将标准时间信息将下传至车站计算机和各终端设备。
中央计算机系统有备份和恢复功能及灾难恢复功能。
车站计算机系统车站计算机系统主要由车站计算机、系统操作工作站、10/100M交换式HUB、紧急报警按钮、打印机、UPS等组成。
车站计算机系统能处理全日客流量30万人次。
车站计算机系统可监控车站终端设备的运行状态、设备控制、客流监控、下达系统运营模式、系统参数。
自动售检票(AFC)系统解决方案
自动售检票(AFC)系统解决方案轨道交通AFC系统简介：自动售检票系统(AFC)是通过对计算机、统计、财务等专业知识的综合运用，是实现轨道交通的售票、检票、计费、收费、统计、清分结算和运行管理等全过程的自动化系统，是轨道交通经济来源的保障。
AFC系统通过以太网将终端设备收集来的信号传输到计算机中心进行清算，最后通过核心网上传到轨道交通ACC系统清分。
AFC系统是城市轨道交通众多重要系统之一。
结构上主要由线路中央计算机系统(LC)、维修中心系统（含培训、模拟测试中心）、车站计算机系统(SC)、维修工区系统、车站终端设备(SLE)和车票构成。
(1)线路中央计算机系统包括：服务器、储存设备、工作站、车票分拣机、配电设备、打印设备。
(2)维修中心系统主要包括：服务器、工作站、电源设备。
(3)培训及模拟系统主要包括：模拟中央、车站计算机系统和培训用的车站售票终端设备。
(4)车站计算机系统主要包括：服务器、监控工作站、票务工作站、打印机、紧急按钮控制装置、电源配电设备。
(5)维修工区系统主要包括：维修工作站、打印机。
(6)车站售检票终端设备主要包括：自动售票机（TVM）、半自动售票机（BOM）进站检票机（AGI）、出站检票机（AGO）、双向检票机、宽通道双向检票机、自动查询机。
系统解决方案：本方案线路中心网络为服务器、核心三层交换机、工作组二层交换机之间以主备冗余的连接方式形成双网络，线路中心的各个终端设备则通过星型的连接方式汇聚在核心三层交换机上，再级联至骨干环网上，车站与车站之间骨干网则采用1000Mbps光纤环网冗余相连。
车站终端系统：按大厅左右分组，将车站终端设备采用迈威光电MIEN6220系列网管型工业以太网交换机分别相连。
再以其光纤接口与核心交换机上的光口相连组成冗余环网。
车站计算机系统：采用一台迈威光电MISCOM6026将系统内的各个设备以星型的连接方式汇聚后再与核心交换机级联。
使得数据通过车站骨干环网与线路中心系统进行相互通信。
轨道交通自动售检票系统afc系统
轨道交通自动售检票系统(AFC)系统1. 简介轨道交通自动售检票系统(Automatic Fare Collection System，简称AFC系统)是现代化城市轨道交通的重要组成部分之一。
它是通过集成电子技术和智能化设备，实现自动售票、自动检票和自动计费等功能的一种先进的交通管理系统。
本文将对AFC系统进行详细介绍。
2. AFC系统的组成AFC系统由多个组件组成，包括：自动售票机、自动检票闸机、计费系统和中央控制系统。
2.1 自动售票机自动售票机是AFC系统的重要组件之一。
乘客可以通过自动售票机购买车票并完成支付。
自动售票机通常采用触摸屏、二维码扫描器等设备，用户可以通过触摸屏操作界面选择目的地并支付相应费用。
2.2 自动检票闸机自动检票闸机是AFC系统中的核心设备之一。
乘客需要刷票或扫描二维码通过闸机，系统会自动检查车票的有效性。
如果车票有效，闸机会打开并允许乘客通过，否则闸机会保持关闭状态并提示错误信息。
2.3 计费系统计费系统是AFC系统的重要组成部分之一。
它负责根据乘客的出行距离和票价规则计算费用。
计费系统通常集成在后台服务器中，能够实时监控乘客的乘车情况，并计算乘车费用。
2.4 中央控制系统中央控制系统是AFC系统的核心组成部分。
它负责监控和管理各个子系统的运行状态，实时更新车票信息和票务数据。
中央控制系统还可以与其他系统进行数据交换和信息共享。
3. AFC系统的工作流程AFC系统的工作流程主要包括以下几个步骤：1.乘客到达车站，前往自动售票机购买车票。
2.乘客选择目的地并支付相应费用。
3.自动售票机生成电子车票或打印纸质车票。
4.乘客刷票或扫描二维码通过自动检票闸机。
5.系统自动检查车票的有效性。
6.如果车票有效，闸机打开，乘客通过。
7.计费系统根据乘客的出行距离和票价规则计算费用。
8.系统实时更新车票信息和票务数据。
4. AFC系统的优势AFC系统具有以下优势：•提高乘客出行的便利性和效率：乘客可以通过自动售票机快速购买车票，并通过自动检票闸机快速通行，减少排队时间和拥堵。
城市轨道交通地铁自动售检票(AFC)系统
下 ：①接收车站计算机 系统上传的各类
车 票 的 原 始交 易 数 据 、设 备 状 态 数 据 及
设备维修数据等 ；②对采集到 的数据进
行 分 析 处 理 、票 务 收 入审 计 、客 流 量 统
计、 数据文件存档及报表打印 ； ③负责系 统参数的生成和管理 ，同时下传系统参 数（ 包括时钟 同步信号 、 车票 费率表 、 黑 名单等 ） 至车站计算机系统 ； ④负责车票 的发行 、 调配 、 查询 及跟踪管 理 ； 对主 ⑤ 要数据进行 自动恢 复和备份 ；⑥对系统
对 优势 。
心， 负责线路 内 Ａ Ｃ的综合管理 ， Ｆ 包含
地 铁 是 一 种 大运 量 、快 速 、全 封 闭、 线路 全部 或 大 部分 位 于 市 区 ， 电 以
动 列 车 运 送 乘 客 的 城 市 轨 道 交 通 系
央计算 机层
统 。 目前 我 国地 铁 售 检 票 系 统 已从 早 期 的人 工 售 检 票 方 式 全 面 进 入 自动 售
进 行 密 钥设 置 、 限 管 理 以 及 密钥 下 载 ； 权 ⑦ 对 Ａ Ｃ车 站 系 统 进 行 实 时 监 控 ， 有 Ｆ 具 集 中设 备 维 护 和 网络 管 理 功 能 。 图 ２ 系 统 组 成 构 架 图
Ａ Ｃ车站 系统 包含 车 站计 算机 系 Ｆ 统和车站终端设 备。车站计算机系统设
（Ｆ Ａ Ｃ）系统 根 据 功能 一 般 可分 为 四个 层 面 。第 一层 为 车 票 层 ， 票作 为 乘 客 车
站的 Ａ Ｃ车站计算机系统层 ，车站计 Ｆ
算 机 系 统 是 车站 Ａ Ｃ设 备 的 管 理 控 制 Ｆ
乘车的凭证 ，在进出付费区时在车站
终端设备上检票 。第二层为 车站终 端
城市轨道交通车站自动售检票系统课件
2.城市轨道交通车票
车票的票价是指按照规定购买车票的价格。城市轨道交通是城市公共 交通的一个重要组成部分，带有公益性质，因此不能单纯地以追求盈利为 目的。票价的高低直接影响着客流量的大小和公共交通系统的吸引力，因 此城市轨道交通的票价制定必须考虑以下因素：
( 1)城市公共交通中除城市轨道交通以外的其他交通方式的票价水平。 ( 2)城市经济发展水平、市民生活水平及乘客承受能力。 ( 3)政策因素，如中央和地方政府的物价政策、交通费补贴政策等。
②扇门式(见图3-3)
③三杆式(见图3-4)
7
1.1自动检票机
1.自动售检票系统认知
图2摆闸
图3翼闸
图4三辊闸
8
1.1自动检票机
1.自动售检票系统认知
( 2)根据功能划分。 ①进站检票机。 ②出站检票机。 ③双向检票机。
( 3)根据通道宽度划分。 根据通道宽度，自动检票 机可分为普通检票机和宽 通道检票机。
( 2)从闸机直接回收的车票原则上不需要清点实际数量， 按照设备显示数据进行台账登记，存放在运营单位指定的区 域，不得擅自打开票箱取票。
( 3)将车站所有票种的数量填写在车站票卡库存日报表中。 (4)盘点完成后，若发现票卡的实际数量与当天的车站票 卡库存日报表的本日结存数不符，对车站对账实际不一致的 情况应立即上报。
包括磁卡、 IC卡、各种异形卡等)、刷手机(不同城市有不
同的要求)等。目前，北京地铁、上海地铁、西安地铁、深 圳地铁等均支持刷手机进站乘车。
6
31.1自动检票机
1.自动售检票系统认知
2.自动检票机的分类 目前，我国城市轨道交通车站的自动检票机根可按以下几种方式分类：
( 1)根据阻挡装置类型划分。
城市轨道交通自动售检票(AFC)系统架构与特点
教学目标 了解AFC系统设备配置与布局
教学重点
影响AFC系统设备配置与布局的因素
目录
01 影响AFC系统设备配置与布局的因素 02 系统设备配置的原则 03 自动售检票系统设备布置应满足的要求
影响因素
影响 因素
01
高峰小时进出站客流：一般采用工作日高峰时进出
1 站客流作为计算车站AFC系统设备配置的依据。
合理布置付费区
售检票位置根据出入口数量相对集中布
置，并满足客流流向要求。
3
设备应采用相对一致的外尺寸
每个付费区内至少设置1台补票机，每个出入口 的检票机数量不应少于2台。
03
车站AFC系统设备使用能力：指车站AFC系统设备
2 在单位时间内（通常为1min）的出票张数或通过
人数等。
3
站台与站厅层设计布局：对收费区及检票机的设置 有较大影响。
系统设备配置的原则
实用性
安全性
功能
配置
匹配
原则经济型02Fra bibliotek先进性
AFC系统配置的考虑层面
1.城市轨道交通车站的设备配置首先要满足面 向乘客服务的要求；
2.要强调设备配置的能力匹配与经济性； 3.要体现出轨道交通服务方式在各类城市公共 交通服务模式中的先进性。 在充分考虑这三方面内容的基础上，能够围绕 以下原则来配置相应的设备设施。
自动售检票系统设备布置应满足的要求
1
正确设置售检票系统设备的位置
售检票位置与出入口、楼梯应保持一定距离。
应满1足00的%要求 2
