读装配图的方法与步骤教学设计参赛教案
第十三讲识读装配图的方法和步骤
的配合。
读机用虎钳装配图
3.分析零件，读懂零件形状
活动钳身在固定钳座 的水平导面上移动，结 合面采用基孔制 82H8/f7的间隙配合。
读机用虎钳装配图
4.综合分析
结合零件的作用和零件间的装配关系，装 配图上和零件图上的尺寸及技术要求等进行全 面的归纳总结，形成一个完整的认识，全面读 懂装配图。
φ60H9/h9 A
100 1:4
φ60 260
90
8
7
6
φ60H9/f9 5
4
A3 2 1 4-φ16
A—A 100
B 230 零件9B向
9 10 11
技术要求
1.铸件不能有砂眼、 气孔等缺陷； 2.密封要可靠,不能有 任何泄漏现象。
6 填料压盖
1 HT150
5 填料
1 石棉
4 旋塞盖
1 HT150
2.分析视图
分析各视图的名称及投影方向，弄清剖视图、剖面图的 剖切位置，从而了解各视图表达意图和重点。
3.分析装配关系、传动关系和工作原理 分析各条装配干线，弄清各零件间相互配合的要求，以 及零件间的定位、连接方式、密封等问题。再进一步搞清运 动零件与非运动零件的相对运动关系。
4.分析零件、读懂零件的结构形状
7 双头螺M16×35 2 Q235 GB898-88 审核
二、读装配图举例
读机用虎钳装配图
1.概括了解 机用虎钳是机床工作台上，用于加紧工件，
进行切削加工的一种通用工具。台虎钳由11种 零件组成，其中螺钉、圆柱销为标准件。
读机用虎钳装配图
视图表达：三个基本视 图，一个局部视图。
主视图：采用全剖视图， 反映台虎钳的工作原理 和零件间的装配关系。
装配图的读图和拆画零件图教学教案
3) Read the structural shape of each part. 看懂各零件的结构形状。
2020/8/11
请点击鼠标左键显示后面内容
Methods and Steps 读图的方法和步骤
1. Understanding briefly 概括了解
请点击鼠标左键显示后面内容
Detail drawings from assembly drawings 由装配图拆画零件图
(3) Refining the structures of the parts 补全零件的结构
Refine the part drawings with what is omitted in the assembly drawing, such as chamfer, escape, and round. 补齐该零件在装配图中缺少 的结构以及省略的结构，如：倒角、退刀槽、小圆角等。
现以“球阀”为例，说明读装配图的方法和步骤 。
请点击鼠标左键显示后面内容
Methods and Steps 读图的方法和步骤
3. Imaging the structural shape 想象结构形状
By combining dimensioning and technical requirements, further analyze the structure, transmission relations and working principles, create an image of the assembly structure.
2020/8/11
Objectives and requirements 读图的目的和要求
机械制图 读装配图拆图讲课PPT学习教案
⑶ 分析视图，弄清各个视图的名称、所采用的表达方
法和所表达的主要内容及视图间的投影关系。

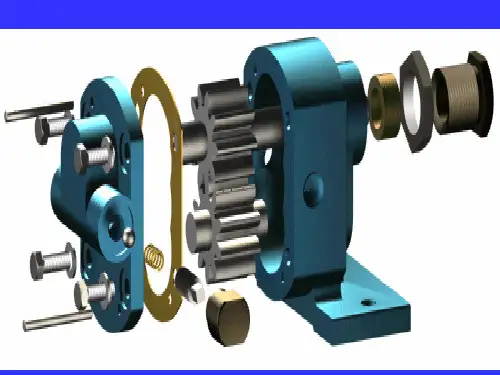

齿轮油泵装配图由三个视图表达，主视图采用 了局部剖视，表达了齿轮油泵的主要装配关系。左视 图沿端盖和泵体结合面剖切，并沿进油口轴线取局部 剖视，表达了齿轮油泵的工作原理。俯视图采用了局 部剖视，表达了齿轮油泵的外形及螺柱的连接情况。
第8页/共17页
装配图
§12-3 由装配图拆画零件图
根据装配图画零件图，简称拆图。在拆画零件图时．要注意 以下几个问题：
一、 认真阅读装配图 二、 构思零件形状，拆出零件 三、 确定视图表达方案 四、 合理标注零件的尺寸 五、 合理注写零件的技术要求
1、认真阅读装配图
第9页/共17页
2、构思 零件形 状，拆 出零件 补画出 所缺的 图线
第12页/共17页
如: 泵体
其主体部分的外形和内腔都是长圆形，腔内容纳一对 齿轮，泵体上有轴孔。
前后锥台形的凸起有进、出油口与内腔相通，泵体左 端面有与端盖连接固定用的螺钉孔和销孔。
底板部分是长方形，左、右各有一个固定用的螺栓孔， 上面的凸台和下面的方槽，都用于减少加工面。
如此，逐个零件分析之后，可知齿轮油泵的形状 和结构为：
② 接触面: Ra值取6.3~3.2，如零件的定位底面Ra可取 3.2，一般端面可取6.3等。 ③ 需加工的自由表面（不与其它零件接触的表面）: Ra 值可取25~12.5，如螺栓孔等。
(5) 根据零件在部件中的作用和加工条件，点:
1. 分析部件的工作原理和零件间的装配关系 。 2. 确定主要零件的结构形状。这是看图中的 难点，在练习中 逐步掌握。 3. 通过拆画零件图，提高看图和画图的能力。
3、 确定视图表达方案

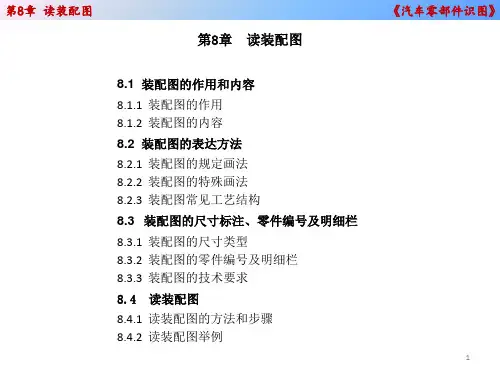

电子教案与课件：8.《汽车零部件识图》第八章 读装配图
1
第8章 读装配图
8.1 装配图的作用与内容
《汽车零部件识图》
8.1.1 装配图的作用
装配图是用来表达机器或部件的工作原理、装配关系、结构形状和技术 要求的图样，用以指导机器或部件的装配、检验、调试、安装、维修等，是 机械设计、制造、使用、维修以及进行技术交流的重要技术文件。
8.2 装配图的表达方法
《汽车零部件识图》
8.2.3 装配图常见工艺结构
在绘制装配图时，应考虑装配结构的合理性，以保证机器和部件的使用性能，连接可 靠，便于零件装拆。
1.接触面及配合面
两零件以圆柱面接触时，接触面转折处必须加工有倒角、倒圆或退刀槽，以保证良好的接触。
不合理
孔口倒角，且C＞R
轴上切槽
转角切凹槽
14
第8章 读装配图
8.2 装配图的表达方法
《汽车零部件识图》
8.2.2 装配图的特殊画法
2.假想画法
当需要表示某些零件的位置或运动范围和极限位置时，可用细双点画线画出该零件 的轮廓线，如图8-5中的手柄的极限位置。
零件运动 极限位置
15
第8章 读装配图
8.2 装配图的表达方法
8.2.2 装配图的特殊画法
留出扳手操作空间
加大装、拆空间
(a) 不合理
(b) 合理
(a) 不合理
(b) 合理 25
第8章 读装配图
8.2 装配图的表达方法
《汽车零部件识图》
8.2.3 装配图常见工艺结构
在绘制装配图时，应考虑装配结构的合理性，以保证机器和部件的使用性能，连接可 靠，便于零件装拆。
3.其它结构
读装配图的方法和步骤

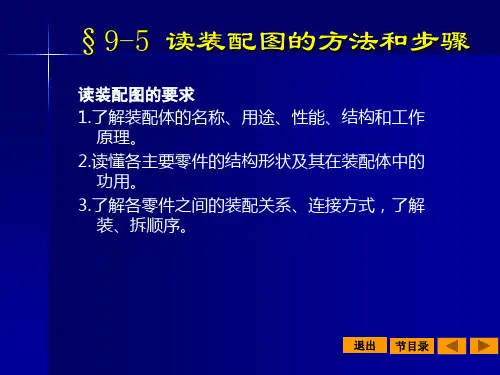

§9-5 读装配图的方法和步骤
3.分析零件，读懂零件形状
利用装配图的表达方法和投影关系，将零件的投影从重叠 的视图中分离出来，读懂零件的基本结构形状和作用。
如球阀的阀芯，从装 配图的主、左视图中，根 据剖面线的方向和间隔， 将阀芯的投影轮廓分离出 来，根据球阀的工作原理 及阀杆与阀芯的装配关系， 完整的想象出阀芯的形状 如图。
从标题栏中了解装配体的名称是球阀。是管道系统中启闭或调 解流体流量的部件。有13种零件组成，其中标准件有两种。
退出 节目录
§9-5 读装配图的方法和步骤
球阀装配图由三 个基本视图表达。
主视图采用全剖 视，表达各零件之间 的装配关系。
左视图采用拆去 扳手的半剖视图，表 达球阀的内部结构及 阀杆凸缘的外形。
退出 节目录
§9-5 读装配图的ቤተ መጻሕፍቲ ባይዱ法和步骤
4.分析尺寸，了解技术要求 读懂装配图中的必要尺寸，分析装配过程中或装配
后达到的技术要求，以及对装配体的工作性能、调试 与检验等要求。
装配图中的必要尺寸： φ20为阀的管径是规格性能 尺寸,φ14H11/d11 、 φ18H11/a11、φ50H
11/h11为装配尺寸，115、75、121.5为总体尺寸等。 用文字说明制造与验收时的技术要求。
退出 节目录
2.了解装配关系和工作原理 各零件之间的装配关系和连接方式：法体1和阀盖
2的凸缘部分相贴，并用四个双头螺柱和螺母连接。 阀芯定位于法体内腔，阀芯上的凹槽与阀杆下部的 凸榫配合，阀杆上部的四棱柱与扳手的方孔结合。 通过转动扳手带动阀芯旋转，以控制球阀的开启和 关闭。
密封关系：阀芯4通过两个密封圈3和调整换5密 封，阀体与阀杆之间通过填料垫8和填料9、10密封， 并用压紧套11压紧。

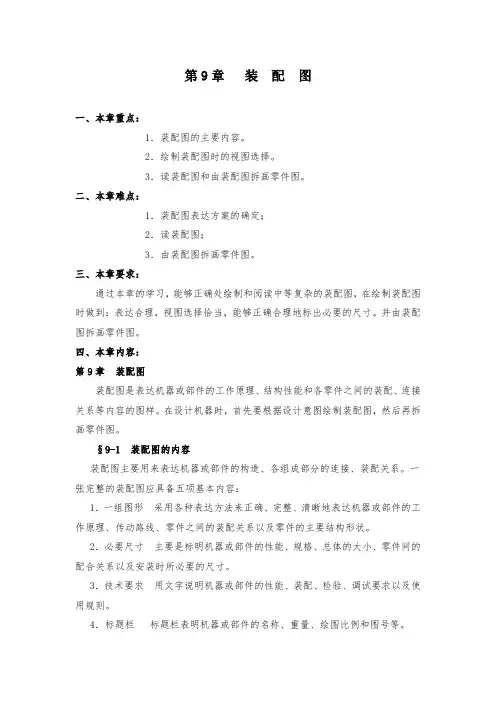

中职教学精品教案机械制图教案——第9章 装配图
第9章装配图一、本章重点：1．装配图的主要内容。
2．绘制装配图时的视图选择。
3．读装配图和由装配图拆画零件图。
二、本章难点：1．装配图表达方案的确定；2．读装配图；3．由装配图拆画零件图。
三、本章要求：通过本章的学习，能够正确处绘制和阅读中等复杂的装配图，在绘制装配图时做到：表达合理，视图选择恰当，能够正确合理地标出必要的尺寸。
并由装配图拆画零件图。
四、本章内容：第9章装配图装配图是表达机器或部件的工作原理、结构性能和各零件之间的装配、连接关系等内容的图样。
在设计机器时，首先要根据设计意图绘制装配图，然后再拆画零件图。
§9-1 装配图的内容装配图主要用来表达机器或部件的构造、各组成部分的连接、装配关系。
一张完整的装配图应具备五项基本内容：1．一组图形采用各种表达方法来正确、完整、清晰地表达机器或部件的工作原理、传动路线、零件之间的装配关系以及零件的主要结构形状。
2．必要尺寸主要是标明机器或部件的性能、规格、总体的大小、零件间的配合关系以及安装时所必要的尺寸。
3．技术要求用文字说明机器或部件的性能、装配、检验、调试要求以及使用规则。
4．标题栏标题栏表明机器或部件的名称、重量、绘图比例和图号等。
5．明细栏和零件的序号明细栏表明机器或部件上各零件的名称、序号、数量、材料以及备注等。
为了便于编制其他技术文件、管理图样以及阅读图样，在装配图上必须对每个零件标注序号并填写明细栏。
§9-2 装配图的表达方法零件图的各种表达方法，如视图、剖视、断面及局部放大图等，对装配图基本上适用。
但由于零件图主要是表达零件的结构形状，而装配图则主要表达零件间的装配关系，因此，由于表达侧重点不同，装配图还有专门的规定画法和特殊表达方法。
一、装配图的基本表达方法1．主视图的选择一般情况下，主视图应将机器或部件按工作位置放置，并能反映总体结构特征、工作原理及主要零件装配关系等。
由于组成部件的各零件都集中在一个主体零件内，用视图不能表达内部结构及装配关系，因此，一般都采用剖视，即沿装配干线将部件剖开。
了解装配图教学设计参赛教案
了解装配图教学设计参赛教案
本项目参考课时：5 学时
【组织教学】
检查学生出勤，作好学生考勤记录。
强调课堂纪律，活跃课堂气氛。
在对基础知识理解的基础上，通过必要绘图练习来筑固所学的知识。
【课题导入】
机器或部件是由许多零件按一定的要求装配而成的，用以表达机器或部件（统称为装配体）等产品及其组成部分的连接、装配关系的图样称为装配图。
在设计、仿造或改造时，一般先画出装配图，再根据装配图画出零件图。
制造时，先由零件图加工零件，再由装配图装配机器或部件。
因此，装配图既是制定装配工艺规程，进行装配、检验、安装及修理的技术文件，又是表达设计思想、指导生产及技术交流的重要技术文件。
本任务主要学习装配图所包含的内容以及。
第十章 装配图教案资料
图10-10 装配图标题栏和明细栏格式
常见的装配工艺结构
一、装配工艺结构
• 为避免干涉，两零件在同一方向上只应有一 个接触面，如图10-11所示。
• 两零件有相交表面接触时，在转角处应制出 倒角、圆角、凹槽等，以保证表面接触良好， 如图10-11所示。
• 零件的结构设计要考虑维修时拆卸方便。 • 用螺纹连紧的地方要留足装拆的活动空间，
1. 指引线不与轮廓线或剖面线等图线平行，指引线之间 不允许相交，但指引线允许弯折一次。
2. 可在指引线末端画出箭头，箭头指向该零件的轮廓线。 3. 序号数字比装配图中的尺寸数字大一号或大两号。 • 对紧固件组或装配关系清楚的零件组，允许采用公共指引 线，如图所示。
序号的组成 零件组序号
装配图中的尺寸标注与零、部件编号及明细栏
装配图的视图表达方案
一、装配图画法的基本规定
• 两相邻零件的接触面和配合面只画一条线， 如果两相邻零件的基本尺寸不相同， 即使 间隙很小，也必须画成两条线。
• 相邻两个或多个零件的剖面线应有区别，或 者方向相反，或者方向一致但间隔不等，相 互错开。
• 对于紧固件以及实心的球、手柄、键等零件， 若剖切平面通过其对称平面或轴线时，则这 些零件均按不剖绘制；如需表明零件的凹槽、 键槽、销孔等构造，可用局部剖视表示。
装配图的视图表达方案
二、装配图画法的特殊规定和简化画法
• 装配图画法的特殊规定
• 拆卸画法 当某些零件的图形遮住了其后面 的需要表达的零件，或在某一视图上不需要 画出某些零件时，可拆去某些零件后再画； 也可选择沿零件结合面进行剖切的画法。
• 单独表达某零件的画法 如所选择的视图已 将大部分零件的形状、结构表达清楚，但仍 有少数零件的某些方面还未表达清楚时，可 单独画出这些零件的视图或剖视图，如图所 示的转子油泵中泵盖的B向视图。
机械零与测绘件识图教案——识读装配图
项目7 识读装配图教学目标：1.熟悉装配图的内容和装配图的特殊表达方法；2.掌握装配图视图的选择和装配结构的合理性要求；3.能正确识读装配图和由装配图拆画零件图。
相关知识：视图的表达、装配结构、零件图学习重点：1.装配图的视图选择；2.装配结构的合理性；3.装配图的识读和由装配图拆画零件图。
【组织教学】检查学生出勤，作好学生考勤记录。
强调课堂纪律，活跃课堂气氛。
【课题导入】同学们，我们已经学习了制图基本知识，常用零件的规定画法和零件图等内容，下面我们要学习的装配图是把所学知识的组合总装，是制图教学成果的总检验，是制图知识的综合运用于提高。
装配图对视图的表达、尺寸标注等另有特殊的规定任务1 认识装配图任务引入机械行业中的机器和部件都是若干个零件按一定的装配关系和技术要求装配起来的，这样一个表达产品及其组成部分连接装配关系的图样我们称为装配图。
设计人员在设计机器或部件时，也是先根据设计思想绘制出装配示意图，然后再根据装配示意图绘制出装配图，最后根据装配图绘制出零件图。
可见，装配图在机械生产行业中所处的重要地位，要绘制装配图或识读装配图，首先我们必须对装配图有一个正确的认识。
讲授要点一、装配图的内容1.一组视图表达机器或部件的工作原理、装配关系、连接方式和主要零件的结构形状。
2.必要的尺寸表示机器或部件的性能、规格及装配、检验和安装时所必须的尺寸。
包括（1）规格（性能）尺寸表示机器或部件的规格（性能）尺寸，是设计、了解和选用该机器或部件的依据（2）装配尺寸表示零件间装配关系的尺寸，一般包括：配合尺寸：表示两零件间具有配合性质的尺寸相对位置尺寸相对位置尺寸表示装配或拆画零件图时，需要保证的零件间或部件间比较重要的相对位置的尺寸（3）安装尺寸表示将部件安装到机器上或将整机安装到基座上时所需要的尺寸。
(4) 外形尺寸表示机器或部件整体轮廓大小的尺寸，即总长、总宽和总高。
它为包装、运输和安装时所占的空间大小提供了依据。
中职机械制图教案：装配图的画法和识读
中等专业学校2022-2023-2教案
编号
教学内容术要求可知该部分的结构特点和大小。
2.了解装配关系和工作原理
分析部件中各零件之间的装配关系，并读懂部件的工作原理，这是识读装配图的重要环节。
（1）包容关系
（2）密封关系
3.分析零件，读懂零件的结构和形状
利用装配图特有的表达方法和投影关系，将零件的投影从重叠的视图中分离出来，从而读懂零件的基本结构、形状和作用。
对于球阀阀芯，从装配图的主、左视图中根据相同的剖面线方向和间隔，将阀芯的投影轮廓分离出来，结合球阀的工作原理以及阀芯与阀杆的装配关系，从而完整地想象出阀芯是一个左、右两边截成平面的球体，中间是通孔，上部是圆弧形凹槽。
4.分析尺寸，了解技术要求
教学内容
装配图中标注必要的尺寸，包括规格（性能）尺寸、装配尺寸、安装尺寸和总体尺寸。
四、课堂小结
1.画装配图的方法与步骤；
2.识读装配图的方法与步骤；；
五、课堂练习
六、课后练习
学生完成习题册相关练习；
板书设计
9-4 画装配图的方法与步骤
一、画装配图的方法与步骤
1.了解、分析装配体
2.确定表达方案
（1）主视图的选择
（2）其他主视的选择
3.确定比例、图幅，合理布图
4.画图步骤
二、读装配图的方法与步骤
1.概括了解
2.了解装配关系和工作原理
（1）包容关系
（2）密封关系
3.分析零件，读懂零件的结构和形状
4.分析尺寸，了解技术要求
教后札记。
机械制造与自动化《识读装配图教案》
时间
任务分析
提出本次任务的内容，以及要到达的要求。
1积极思考老师提出的任务。
2认真听老师对任务进行分析。
10min
知识讲授
1讲解装配图读图方法步骤〔以虎钳为例〕。
2讲解拆画零件图的方法步骤。
学生听老师讲授相关理论知识。
40min
分析钻模装配图
分析钻模装配图，引导学生读图，指导学生拆画零件图。
教学设计方案8-3
专业名称
机械制造与自动化
任课教师
序号
课程名称
机械制图
授课班级
学时
6
学习情境
绘制识读装配图
学习任务
任务三：识读装配图并拆画零件图
学习目标
1掌握读装配图的方法和步骤，理解读装配图要点。
2能够从装配图拆画零件图。
学习内容
1读装配图的方法和步骤：
〔1〕概括了解。
〔2〕分析视图，了解零件间的装配关系。
〔3〕画图。
〔பைடு நூலகம்〕标注尺寸。
〔5〕注写技术要求。
〔6〕校核图纸，填写标题栏。
学习任务描述
根据给定装配图，读懂后拆画主要零件的零件图
任务要求
1读懂装配体的工作原理，装配关系，运动关系，主要零件的形状特点。
2拆画零件图，结构表达要清晰全面，标注尺寸及技术要求。
3时间6小时。
教学实施过程设计
教学步骤
教师活动
〔3〕分析工作原理及传动关系。
〔4〕深入了解零件的主要结构形状及部件的整体结构。
〔5〕分析尺寸和技术要求。
2读装配图要点：
〔1〕运动关系。
〔2〕配合关系。
〔3〕连接和固定方式。
〔4〕定位和调整。
识读机油泵的装配图教学设计参赛教案
识读机油泵的装配图教学设计参赛教案
本项目参考课时：2 学时
【组织教学】
检查学生出勤，作好学生考勤记录。
强调课堂纪律，活跃课堂气氛。
在对基础知识理解的基础上，通过必要绘图练习来筑固所学的知识。
【课题导入】
发动机机油泵的作用是将一定量的机油增压后，通过油管或油道强制性地输送到发动机各摩擦表面进行润滑。
机油泵的类型很多，由于齿轮式机油泵具有结构简单、工作可靠、制造成本低等优点，故而在汽车发动机上得到广泛的使用，本任务主要学习如何识读油泵装配图。
第8章认识装配图--电子教案
3、装配图的技术要求；
4、装配图的零部件序号和明细表。
授课思路，采用的教学方法和辅助手段，板书设计，重点如何突出，难点如何解决，师生互动等
教学思路：首先利用视频动画或图片来引入装配图的基本知识，激发学生的学习兴趣，让学生明确学习装配图技术要求的实际意义，讲授与演示交叉进行、讲授与练习交叉进行、讲授与讨论交叉进行，最后进行归纳。
章 节
第8章 认识装配图 8.3识读装配图并拆画零件图
讲授主要内 容
1、读装配图的方法和步骤;
2、由装配图拆画零件图。
重 点
难 点
1. 通过分析装配图进行拆画零件图。
要求掌握知识点和分析方法
1. 掌握简单装配图的画法;
2. 具备由简单装配图拆画零件图的基本技能。
授课思路，采用的教学方法和辅助手段，板书设计，重点如何突出，难点如何解决，师生互动等
教学思路：首先复习前面知识提出选择装配图视图的原则，再通过实例讲解装配图的规定画法和装配工艺结构画法，结合课堂训练，让学生依据实例进行实际描画操作，激发学生的学习兴趣，让学生明确学习装配图画法的实际意义，讲授与演示交叉进行、讲授与练习交叉进行、讲授与讨论交叉进行，最后进行归纳。
教学辅助手段：多媒体教学，视频播放等
章 节
第8章 认识装配图 8.2装配图的表达方法
讲授主要内 容
1、装配图的视图选择；
2、装配图的规定画法；
3、装配图工艺结构的画法。
重 点
难 点
熟练掌握装配图视图选择原则和几种特殊的画法。
要求掌握知识点和分析方法
1、装配图的视图选择；
2、装配图的规定画法；
3、装配图工艺结构的画法。
授课思路，采用的教学方法和辅助手段，板书设计，重点如何突出，难点如何解决，师生互动等
第十一章装配图教案
第⼗⼀章装配图教案第⼗章装配图课题: 装配图的作⽤与内容课型：新授课时；1课时教学⽬的与要求：了解装配图的作⽤与内容教学重点与难点：装配图的作⽤与内容教学⽅法：讲授分析法教学教程：⼀、装配图的作⽤⽤途：设计—先画装配图，再根据装配图拆画零件图⽣产—根据装配图将零件装配成部件或机器。
作⽤：表达机器或部件的⼯作原理、各零件之间的装配关系和位置关系。
（表达机器或部件的结构、⼯作原理、传动路线和零件装配关系的图样，称为装配图。
作⽤——是制定装配⼯艺规程，进⾏装配、检验、安装及维修的技术⽂件。
）⼆、装配图的内容1、⼀组视图表达各组成零件的相互位置、装配关系和连接⽅式，部件（或机器）的⼯作原理和结构特点等。
（表达机器或部件的结构、⼯作原理、装配关系、各零件的主要结构形状）2、必要的尺⼨必要的尺⼨包括部件或机器的规格（性能）尺⼨、零件之间的配合尺⼨、外形尺⼨、部件或机器的安装尺⼨和其它重要尺⼨等。
（机器或部件的规格、配合、安装、总体尺⼨）3、技术要求说明部件或机器的性能、装配、安装、检验、调整或运转的技术要求，⼀般⽤⽂字写出。
4、零部件序号、明细栏和标题栏标题栏：说明名称、重量、⽐例、图号、设计单位等；明细表：列出机器或部件中各零件的序号、名称、数量、材料等。
（在装配图中对零件进⾏编号，并在标题栏上⽅按编号顺序绘制成零件明细表）附：装配图的内容图。
四、作业课题: 装配体的表达⽅法课型：新授课时；1课时教学⽬的与要求：了解装配图的作⽤与内容教学重点与难点：装配图的作⽤与内容教学⽅法：讲授分析法教学教程：装配图对零件的⼀些特殊的表达⽅法⼀、规定画法1、相邻两零件接触表⾯和配合⾯规定只画⼀条线，不接触表⾯画两条线。
2、两零件邻接时，不同零件的剖⾯线⽅向应相反，或者⽅向⼀致、间隔不等（如下图）。
3、对于紧固件和实⼼零件（如螺钉、螺栓、螺母、垫圈、键、销、球及轴等），若剖切平⾯通过它们的轴线或对称平⾯时，则这些零件均按不剖绘制；需要时，可采⽤局部剖视。
7装配图识读.
项目八装置图的识读【课题名称】装置图的识读（一）（装置图概括）【教课目的与要求】一、知识目标认识装置图的内容，理解装置图的规定画法，认识转动轴承的有关知识。
二、能力目标掌握装置图的规定画法。
三、素质目标掌握装置图的规定画法，熟习装置图的内容。
四、教课要求认识装置图的内容，理解装置图的规定画法，认识转动轴承的有关知识。
【教课要点】装置图的规定画法。
【难点剖析】装置图的规定画法及尺寸标明。
【剖析学生】1）已经具备了看箱体零件图的知识水平，但对装置图的一些格外要求不明确，需要多读多练。
2）要注意敏捷掌握国家标准对装置图的规定。
3）要敏捷办理装置图与零件图的差别，要赶快适应新知识的学习。
【教课方案思路】演示法、讲练法、概括法。
【教课资源】机械制图网络课程。
【教课安排】2学时（ 90 分钟）教课步骤：解说与演示交错进行，解说与练习交错进行，最后进行概括。
【教课过程】一、复习旧课1）作业评论2）零件图的内容。
二、导入新课装置图是表达机器或零件的图样，是拟订装置工艺规程，进行装置、查验、安装及维修的技术文件，也是表达设计思想、指导生产和沟通技术的严重技术文件。
本节开始学习装置图的有关知识。
三、解说新课1．装置图的内容交错演示网络课程中装置图的内容，教师联合图剖析装置图的内容。
2．装置图的视图选择及规定画法教师剖析装置图视图的选择，解说装置图中视图的规定画法；交错演示网络课程中有关装置图视图规定画法的内容；学生议论各样规定画法的特色，提出问题，教师解答。
3．尺寸标明简单介绍装置图中必需的尺寸，学生比较图议论尺寸的种类。
4．简单剖析装置图中的明细栏及零件序号5．转动轴承有关知识利用网络课程简单介绍转动轴承的结构、种类、代号及画法。
学生练习转动轴承的画法。
四、小结教师简单总结装置图的内容。
五、部署作业1）思虑题：装置图的内容与作用和零件图有何例外？2）装置图的视图有哪些规定画法？任务 1 识读与绘制螺栓连结装置图【课题名称】螺纹（螺纹紧固件及其连结）的画法【教课目的与要求】一、知识目标熟习常用螺纹紧固件的种类、用途、标志与查表，掌握螺栓连结、双头螺柱连结、螺钉连结的画法。
《机械制图(第3版)》电子教案 项目七 装配图 54、识读装配图
项目七. 识读简单装配图
教学目标： 7.3.识读装配图
返回
平口钳装配图
该图是一副平 口钳的立体图，可 以看出构成平口钳 的零件有许多。那 么它到底由哪些零 件组成的呢？
请看平口钳分解图
从分解图来看， 平口钳主要由丝杠、 钳身、钳口、各种 规格的螺钉装配而 成。
接下来进行平口钳 装配图的识读。
一、概括了解平口虎钳的功用
四、分析尺寸
如图所示，尺寸200316表示虎钳最小和最大长 度尺寸，尺寸58表示虎钳高 度尺寸，尺寸78表示虎钳宽 度尺寸，尺寸15表示虎钳丝 杠传动中心高，Tr12×37H/7e表示虎钳丝杠型号， 是重要设计尺寸。
其他零件均可按上 述方法逐一加以分析。
由主视图和俯视图可知道钳身 零件结构，其长度尺寸由主视图 来判断。高度尺寸可从主视图看 出。钳身中间是空的，以便装放 丝杠和固定丝母，钳身与钳口连 接部分的形状及宽度，可从俯视 图和A向视图看出。
三、分析零件盒零件间的装配 关系
固定螺母7安装在固定钳 身1内，固定钳身1安装在工 作台上，活动钳身9由螺钉3 固定在固定螺母7上，固定螺 母7与丝杠8连接，轴套5与 开口销4安装在丝杠端部起轴 向固定作用。将钳口2用螺钉 6锁在固定钳身1和活动钳身 9上。转动丝杠8可带动活动 钳身9前后移动，以夹紧和松 开工件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
读装配图的方法与步骤教学设计参赛教案
本项目参考课时：3 学时
【组织教学】
检查学生出勤，作好学生考勤记录。
强调课堂纪律，活跃课堂气氛。
在对基础知识理解的基础上，通过必要绘图练习来筑固所学的知识。
【课题导入】
识读装配图是一个通过对图形、尺寸、标题栏、明细栏及技术要求的分析，了解设计意图和要求的过程。
在汽车装配中，只有读懂装配图，才能将零部件装配到位且达到规定的技术要求；在汽车维修中，才能进行正确地拆装，准确地分析和解决问题。
为此，作为一名合格的汽修工，应具有一定的读图能力。
