挂篮验算
挂篮倾覆验算
1．挂篮在浇筑砼状态稳定性验算
挂篮单片桁架片后锚采用4根φ32精轧螺纹，两片桁架片共计8根锚杆，标准强度为750Mpa，相应单根拉力为603KN，按60％取值为362 KN，锚杆提供的抗倾覆力矩M抗＝362×8×4.1=11874 KN.m
主桁前横梁、悬吊系统、底篮系统、侧模及芯模系统合计重约60t，取其重心至前支点的距离为5.2m/2＝2.6m，相对于前支点产生的力矩为600×2.6＝1560KN.m。
对于2＃块，块长3m，块重52×26×=1622 KN，保守取其重心至前支点的距离为3m/2＋0.5m＝2.0m，相对于前支点产生的力矩为1622×2.0＝3244KN.m。
最大倾覆力矩M倾＝3244＋1560＝4804KN.m
稳定安全系数K＝M抗/M倾＝2.5＞2，满足规范要求。
2.挂篮在轨道上迁移稳定验算
挂篮在行走时，前主要靠后端与轨道与砼锚结，实现平衡。
轨道下按﹫80cm 预埋φ32精轧螺纹，则单片桁架由6φ32抵抗力矩362×6×4.1＝8905KN.m，
稳定安全系数K＝M抗/M倾＝5.7＞2，满足规范要求。
挂篮受力验算

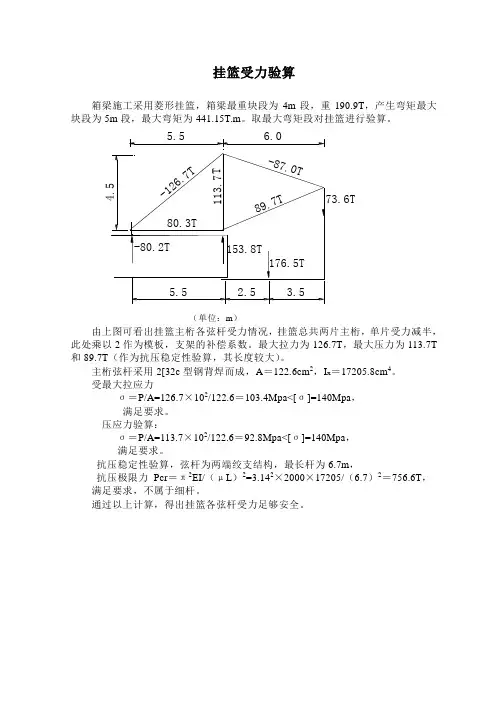

挂篮受力验算箱梁施工采用菱形挂篮，箱梁最重块段为4m段，重190.9T，产生弯矩最大块段为5m段，最大弯矩为441.15T.m。
取最大弯矩段对挂篮进行验算。
（单位：m）由上图可看出挂篮主桁各弦杆受力情况，挂篮总共两片主桁，单片受力减半，此处乘以2作为模板，支架的补偿系数。
最大拉力为126.7T，最大压力为113.7T 和89.7T（作为抗压稳定性验算，其长度较大）。
主桁弦杆采用2[32c型钢背焊而成，A＝122.6cm2，I x＝17205.8cm4。
受最大拉应力σ＝P/A=126.7×102/122.6＝103.4Mpa<[σ]=140Mpa，满足要求。
压应力验算：σ＝P/A=113.7×102/122.6＝92.8Mpa<[σ]=140Mpa，满足要求。
抗压稳定性验算，弦杆为两端绞支结构，最长杆为6.7m，抗压极限力Pcr＝π2EI/（μL）2=3.142×2000×17205/（6.7）2＝756.6T，满足要求，不属于细杆。
通过以上计算，得出挂篮各弦杆受力足够安全。
0＃、1＃块支架验算箱梁0＃、3＃块采用钢管桩支架，钢管桩为φ600×8mm，钢管桩布置如下图：（单位：cm）0#块墩身以上部分由墩身支撑，0#、1#块减去墩身以上部分最大重量为228.32T，加上模板，支架，最大重量为228.32×1.4＝320T，由6根钢管桩支撑，单根钢管桩受力：P＝320/6＝53.3T压应力σ＝P/A＝53.3×104/π（3002－2922）＝35.8Mpa< [σ]=140Mpa 抗压稳定性，钢管桩最大自由高度为21m，Pcr＝π2EI/（μL）2=3.142×2000×3.14(604-58.44)/64/（2×21）2＝72.9T。
满足稳定性要求，而且未计各桩之间的横向连接。
桥梁挂篮强度验算计算书
合口澧水大桥挂篮强度验算计算书一、计算说明1、计算依据及参考资料1.1《临澧县合口澧水大桥工程招标文件第四卷设计图表桥梁、涵洞第二册》1.2《挂蓝施工设计图》1.3《悬浇箱梁施工组织设计》1.4《公路桥涵施工技术规》（JTJ-041-2000）1.5《路桥施工计算手册》1.6《公路钢筋混凝土及预应力混凝土桥涵设计规》（JTG D62-2004）1.7《钢结构设计规》GB 50017-20032、基本参数2.1钢筋混凝土密度取2..5t/m3，钢材密度取7.85t/m，钢材弹性模量E=2.1x105Mpa。
[τ=85Mpa；2.2Q235钢弯曲容许应力][σ=145Mpa；剪切容许应力]Q420钢（贝雷插销）抗剪强度设计值[fv]=195Mpa；贝雷梁Q345钢抗拉、抗压和抗弯强度设计值[f]=310Mpa，抗剪强度设计值[fv]=180Mpa，容许弯矩[M]=900KN.M；φ25、φ32精轧螺纹钢筋（吊杆和锚杆）采用785级，按两倍安全系数控制拉应力不大于390Mpa。
3、计算方法和容3.1计算工况：根据设计图纸，本桥箱梁梁段长度有3.5m和4.0m两种，取3.5m和4.0m长度的梁段，即最重的1#和5#梁段进行计算。
3.2荷载施加：混凝土浇筑时，箱梁腹板及底板混凝土自重荷载作用在挂篮底模面板上；顶板混凝土及模自重作用在挂篮模走行梁上；翼板混凝土和外模自重作用在外模；挂篮其他结构在计算模型中以自重形式施加；各部分混凝土方量均按1#和5#梁段后端进行计算；主要计算容：挂篮主体结构的总体强度和刚度。
4、荷载传递路径翼板荷载外模行走梁 已浇梁段翼板顶板、底板、腹板荷载 底模纵梁 底模前横梁 前吊横梁 底模后横梁 已浇梁段二、 荷载计算单个挂蓝构件重量明细表主桁架最重梁段重量计算三、吊杆系统强度验算由于底模、外侧模、顶板模吊杆系统为独立支撑，因此各系统吊杆分别对应承受底腹板砼重量、翼板砼重量、顶板砼重量以及相对应系统自重之和。
挂篮检算
GL 三角挂篮检算书1检算简化计算模式对挂篮主要构件按《铁路桥涵施工技术规范》的要求，进行强度、刚度和稳定性的检算。
三角形挂篮承重主构架由两片三角形桁架组成，顶部靠桁架横联连接，故取其中一片分析即可。
三角形挂篮主构架简化结构图式为一个杆件仅受轴向力作用的标准三角桁架，见图7.10。
为简化及安全起见，假设悬灌梁段施工荷载均布在CD 范围内（即假定前、后吊点承受相同的力，但纵梁检算另外假设），加载总重量为最大悬灌梁段重量的1.4陪考虑，同时考虑混凝土比重按2.6t /m3计算。
经查施工设计图，最大悬灌重量梁段为1＃块，重量为2.6t /m3×53.346 m3=138.7t ，取为140t ，则G=1.4×140t=196t 。
其中后端作用力相继通过纵梁、后横梁及后吊带传递至已浇灌的梁段上，不对主桁架发生作用；前端经纵梁、前下横梁、前吊带、前上横梁将力传递至主构架上的D 点位置。
由于仅考虑其中的一片桁架作为分析对象，则：t t G G F D 4919641412121=⨯==⨯=2主桁架支承点反力计算及后锚系统的检算计算图式见图7.10所示。
0=∑A M()kN t t F F DC 4.103444.103495.45.95.40.55.4==⨯=+=0=∑C M kNt t F F D A 4.54444.54495.455.45==⨯==校核：CD A F t F F ==+=+44.1034944.54FA 所受的拉力由后锚系统的6根Φ25冷拉Ⅳ级粗钢筋承担。
6根υ25冷拉Ⅳ级粗钢筋的容许拉力为：6×（π/4）×2.52×525×10=154625.1kg=154.625t ＞54.44t ，满足要求。
抗倾安全系数：K=154.625÷54.44=2.84＞[K]=2，满足要求。
3主桁架杆件内力计算及其检算杆件内力计算结果见图7.11所示。
悬臂三角挂篮结构强度验算
第 1 页/共 29 页悬臂梁施工三角挂篮结构强度验算（某跨河桥）铁路桥及马路桥用到的悬臂挂篮施工主意的有无数范例，按照以往的的经验可以改造成符合自己桥梁用的三角形挂篮或菱形挂篮（后者提供机械操作平台）,但是重要的施工技术需要科学的数据计算来支撑，而不仅仅是经验。
鉴于新手在设计挂篮时对其强度演算缺乏系统知识，特发表一篇挂篮施工胜利的计算范例，借以抛砖引玉。
1.低模前后吊带估算6004000mm600h 1h 2P=1151.8kNL1L2后前图1 荷载纵向分布图()()()mmL mmh h h h h h L mm kN h mm kN h h h h h 263025705200257040004000214000214000400031400021600/301.0/275.08.11512/40005256.57322212211212121=-==⋅+⋅-⋅⋅⋅⋅+⋅⋅⋅-⋅+=⎩⎨⎧==⎪⎩⎪⎨⎧=⨯+=，解得： kNR kN R 799.11818.11512630257005.1625.12378.11512570263005.1=⨯⨯==⨯⨯=前后 2.外侧模牛腿 2.1荷载外侧模分量：6443.526kg=64.435kN ；翼缘板钢筋混凝土分量：1.0725×4.0×25=107.25kN ；施工荷载（0.1kN/m 2）：2.75×4.0×0.1=1.1kN ，合计：172.785kN ，每个牛腿上分配：1.1×172.785/2=95.032kN 。
2.2牛腿丝杠丝杠T60×9螺纹，φ63圆钢，Q235。
2.3高强螺栓6个螺栓，折减系数0.7，则抗剪承载能力为0.7 ×6×60.8=255.36kN （可）。
3.侧模吊挂系统挂篮走行时侧模吊挂在主构架上。
荷载：64.435kN 。
3.1侧模件7通长角钢强度件7计算跨度619mm ，为2[10，I=396.6cm 4，W=79.4cm 3。
武广铁路三角挂篮检算

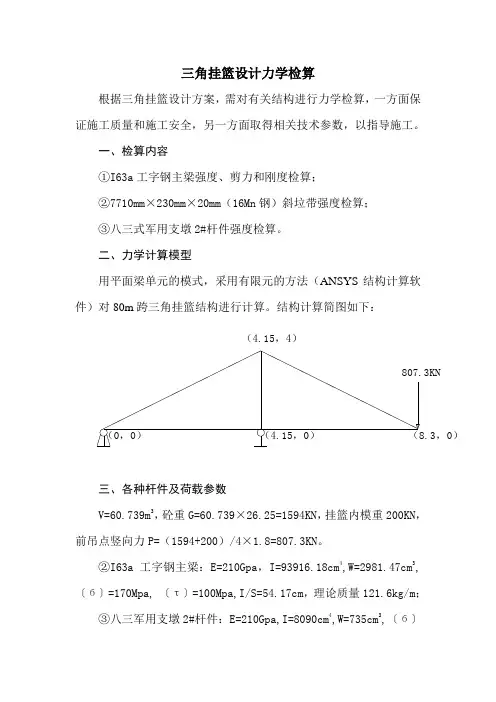

三角挂篮设计力学检算根据三角挂篮设计方案，需对有关结构进行力学检算，一方面保证施工质量和施工安全，另一方面取得相关技术参数，以指导施工。
一、检算内容①I63a工字钢主梁强度、剪力和刚度检算；②7710mm×230mm×20mm（16Mn钢）斜垃带强度检算；③八三式军用支墩2#杆件强度检算。
二、力学计算模型用平面梁单元的模式，采用有限元的方法（ANSYS结构计算软件）对80m跨三角挂篮结构进行计算。
结构计算简图如下：（4.15，4）807.3KN （0，0）（4.15，0）（8.3，0）三、各种杆件及荷载参数V=60.739m3，砼重G=60.739×26.25=1594KN，挂篮内模重200KN，前吊点竖向力P=（1594+200）/4×1.8=807.3KN。
②I63a工字钢主梁：E=210Gpa，I=93916.18cm4,W=2981.47cm3,〔б〕=170Mpa, 〔τ〕=100Mpa,I/S=54.17cm，理论质量121.6kg/m；③八三军用支墩2#杆件：E=210Gpa,I=8090cm4,W=735cm3,〔б〕=240Mpa, A=78.1cm2，理论质量75kg/m，（单根承载力182t）；④断面230mm×20mm（16Mn钢）斜拉带： A=46cm2,〔б〕=230Mpa,理论质量75kg/m。
四、ANSYS有限元计算软件计算结果输出（一）轴力N（KN）（二）弯矩M（KNM）（三）剪力Q（KN）（四）挠度（m）（五）内力及变形计算结果说明①I63a工字钢主梁跨中弯矩最大，最大弯矩M max=691.891KN.M最大剪力位于后锚点处，最大剪力Q max=1978KN②八三军用支墩2#杆件轴力N=-1358KN（受压杆件）③16Mn钢斜拉带轴力N=718.728KN（受拉杆件）④结构挠度前吊点挠度为0.035089m六、计算结果分析比较（一）I63a工字钢主梁①б＝M max/W＝691.891×103÷（2×2981.47×10-6）＝116Mpa ＜〔б〕=170Mpa（主梁强度满足要求）②主梁后锚点为抗剪最不利位置，采取如下图所示加强断面：τmax＝Q max/(dI/S)=1978×103÷(2×54.17×45×10-5)=40.6 Mpa ＜〔τ〕=100Mpa（满足抗剪强度要求）(二)八三军用支墩2#杆件强度条件б＝N/A＝1358×103÷（78.1×10-4）＝173.9Mpa＜〔б〕=240Mpa （满足抗压强度要求）（三）16Mn钢斜拉带强度条件及插销抗剪强度条件①б＝N/A＝718.728×103÷（2×46×10-4）＝78.1Mpa＜〔б〕=230Mpa（满足抗拉强度要求）②Ф60插销抗剪强度检算τmax＝4Q max/3A=4×718.728×103÷2÷(3×2×28.26×10-4)=85Mpa＜〔τ〕=100Mpa（满足抗剪强度条件）。
挂篮检算(修改)
挂篮检算一、检算依据1、《合武施图修（桥）-37》(铁四院2006年二月)2、《肆桥设(2005)2012-Ⅷ》(铁四院2005年五月)3、《钢结构》黎钟、高云虹编高等教育出版社1990年11月出版4、结构计算程序SMSOLVER二、参数取值3.1、荷载类型( 1 )模板、支架自重( 2 )新浇注混凝土的重力( 3 )施工人员和施工材料，机具等行走或运输或堆放荷载。
( 4 )振捣混凝土时产生的荷载( 5 )新浇混凝土对侧模的压力3.2、荷载组合⑴检算底模强度检算：（1）+（2）+（3）+（4）刚度检算：（1）+（2） ⑵侧模板检算强度检算：（4）+（5） 刚度检算：（5） 四、检算 1、底模检算 1.1、底模面板 1.1.1、检算说明底模面板检算分腹板处底模面板检算和底板处底模面板检算，检算时以1#浇筑混凝土时为控制工况，以1#段最大截面为检算荷载控制截面。
检算时面板宽度按1m 考虑。
1.1.2、检算模型q1.1.3、腹板处横桥向加劲肋间距L=0.17m腹板处梁体砼自重:q1=6.125*26.5=162KN/m 2施工人员、施工料具运输、堆放荷载：q2=1KN/m 2 振捣砼产生的冲击荷载：q3=2KN/m 2强度检算时：q=(q1+q2+q3)*1=165m kN / 刚度检算时：q=q1*1=162m kN / 1.1.4、底板处横桥向加劲肋：L=0.34m底板处梁体砼自重：q1=1.287*26.5=34KN/m 2 强度检算时：q=29.02m kN / 刚度检算时：q=24.52m kN / 4.2.1.3、检算结果 ⑴腹板处 a 、正应力：[]MPaMPa WM ww 145102=<==σσ 可b 、剪应力：[]MPaMPa AV 854.2===ττ 可c 、变形mmmm EIqLf 5.15.038454==可⑵底板处 a 、正应力：[]MPaMPa WM ww 14570=<==σσ 可b 、剪应力：[]MPaMPa AV 851=<==ττ 可c 、变形mmmm EIqLf 5.12.138454==可4.1.2、底模[80×43×5检算 4.1.2.1、检算说明底模[80×43×4.5控制工况为1#段浇筑混凝土状态，检算时以1#浇筑混凝土为检算荷载控制段，以1#段最大截面为检算荷载控制截面。
挂篮验算
一、挂兰构件截面几何特性计算二、荷载取值1．箱梁混凝土结构容重26KN/m 3； 2．涨模系数1.05；3．箱梁底模，内腹板模板及横隔梁模板5KN/m 2； 4．箱梁翼板模板及箱内顶板模板12KN/m 2； 5．振捣以及施工荷载3.0KN/m 2； 6．2号块长度3m ，混凝土体积75.4m 3； 7．7号块长度5m ，混凝土体积107.2m 3；三、结构内力计算（一）纵梁内力计算纵梁布置图内挂兰施工图纸。
为简化计算，先计算所有纵梁两端作用在底兰前、后横梁的总反力1R 及2R ，当浇注2号块时，受力简图如图1所示。
图1 挂兰底兰纵梁受力简图3号块重量：75.4×26=1960.4KN 则： 65353/4.19601==q KN/m 模板：底模：5.822=q KN/m内模：5.2193=q KN/m 翼板：754=q KN/m 振捣：725=q KN/m ∴5.110254321=++++=∑q q q q q q KN/m∴两端总反力：22051=R KN 5.11022=R KN 单个纵梁反力：9.641='R KN 4.322='R KNA 类纵梁（中间）自重：6.15KNB 类纵梁（边）自重：7.23KN故作用在底兰前后横梁上的单个纵梁反力为：A 类： 0.681=R KN 5.352=R KNB 类： 5.681=R KN 0.362=R KN 当浇注7号块时，底兰纵梁结构受力简图如图2所示。
图2 7号块纵梁受力简图7号块重量：2787.2KN 则： 44.5571=q KN/m 模板荷载集度同2号块 ∴44.1006=∑q KN/m考虑7号块变高度影响，最后得到7号块底兰前后横梁总反力3.26941=R KN 9.23372=R KN作用在底兰前后横梁上单个纵梁反力：A 类： 3.821=R KN 9.712=R KNB 类： 4.861=R KN 4.722=R KN由以上结果可见，7号块施工时荷载较2号块大，故7号块的施工荷载控制挂兰设计，以下计算以7号块施工荷载进行取值。
挂篮检算
杭州湾盐平塘2号桥挂篮受力计算一、挂篮桁架各杆件重量1、前撑杆G1（2根长5.579米[25b槽钢）G1=365.4 kg2、前拉杆G2（2根长4.921米[20b槽钢）G2=260.8 kg3、后拉杆G3（2根长6.788米[20b槽钢）G3=361 kg3、水平横杆G4（2根长6.0米[32b槽钢）G4=579.4kg5、竖杆G5（2根长3.908米[20b槽钢）G5=201.4 kg6、前吊梁G9（2根长15.83米40#工字钢）G9= 2095.6kg7、后锚梁G10（2根长9.2米40#工字钢）G10= 1352 kg8、前吊杆重（φ32精扎螺纹钢）6.313×（4×11+2×7+4×8）=568.2 kg9、桁架系杆（[10槽钢）1500kg10、侧模、底模重量8400+5200=13600kg二、挂篮桁架走行抗倾覆检算走行方式：挂篮桁架与模板分两次走行。
以竖杆G5下为支点，忽略节点板影响，则：M1=（2095.6×5+365.4×2.5×2+260.8×2.5×2+1500×1+568.2×5）×10 =179.5KNmM2=（361×3×2+579.4×3×2+1352×6）×10=137.54KNm如达到抗倾覆系数2.0，则后锚梁配重为：（2M1-M2）/（6×10）=1.6t我部采用两个混凝土预制块作配重，每个预制块重0.8吨，共1.6吨，每个混凝土预制块长1.0米，宽1.0米，高0.4米，内放上、下网片，中心留出φ50mm 孔。
挂篮行走过程中实际抗倾覆系数为2.1。
三、挂篮桁架主要构件内力检算杭州湾盐平塘2号桥悬灌施工最重节块140吨，模板系统重18.1吨。
故挂篮桁架承重为140/2+18.1/2=79.05吨，考虑其它荷载及冲击力，挂篮桁架荷载按100吨检算：对于G1杆承受的压力F1为：4/5.59=（1000×103）/F1 ，F1=1.398×106N对于G2杆承受的拉力F2为：4/5.22=（1000×103）/F2 ，F2=1.305×106N对于G1产生的压应力为（查表得[25b截面积为39.91cm2 ]：由于两槽钢宽为226mm，则：λ=5.579/0.226=24.7查《建筑施工计算手册》P1275页φ=0.972σ1=N/φA=（1.398×106）/（0.972×2×39.91×10-4×2）=90.1Mpa＜215Mpa（可）对于G2产生的拉应力为（查表得［20b截面积32.83cm2］：σ2=N/A=（1.305×106）/（2×32.83×10-4×2）=99.37Mpa＜215Mpa（可）对D点进行受力分析，ΣF D=0，得：F2×sin73.301=F3×sin56.31F3=1.502×106N （拉力）F5= F2×cos73.301+ F3×cos56.31=1.208×106N (压力)F4=F3×sin56.31=1.25×106N（压力）对于G3产生的拉应力（查表得[20b截面积32.83cm2 ]，σ3=F3/A=（1.502×106）/（2×32.83×10-4×2）=114.4Mpa＜215Mpa（可）对于G4产生的压应力（查表得[32b截面积54.9cm2]，两槽钢宽为258mm，则：λ=6.788/0.258=26.31查《建筑施工计算手册》P1275页，φ=0.97σ4=F4/φA=（1.25×106）/（0.97×2×54.9×10-4×2）=58.7Mpa＜215Mpa（可）对于G5产生的压应力为（查表得［20b截面积32.837cm2］，两槽钢宽为226mm，则：λ=3.9/0.226=17.3查《建筑施工计算手册》P1275页，φ=0.986σ5=F5/φA=（1.208×106）/（0.986×2×32.837×10-4×2）=93.3Mpa＜215Mpa（可）四、后锚杆设计计算后锚杆采用直径为32mm精扎螺纹钢，锚固在箱梁腹板两侧。
挂篮安全计算
对牛栏江大桥挂篮设计计算及试压牛栏江特大桥共4套挂篮，该挂篮由铁道第五勘察设计院设计，现就其安全进行验算：一、安全系数取值：1、主构架弹性变形系数荷载P作用在挂篮D节点上K=Δ/P=3.5mm/10t（单片行架）2、主构架螺栓安全系数K=2.03、主构架杆件安全系数K≥2.04、浇注最重梁段（1＃段）时主构架后锚安全系数K≥2.0此时挂篮底模后锚安全系数K≥3.55、挂篮行走时安全系数K≥2.5二、挂篮安全计算1、挂篮底模的前后横梁1.1、荷载确定1＃段混凝土方量69.7m3，r按=2.65t/m3计，1＃段荷载G总=184.7t，荷载分布底板厚0.937m分布范围按前后横梁吊点间距G底=(4.4×3×0.937)×2.65=32.8t后横梁受力32.8t/6.2×3.86=20.4t平均 q后=20.4t/4.4=4.6t/m前横梁受力32.8t﹣20.4t=12.4t平均 q前=12.4t/4.4=2.82t/m底模总重17.5t，前后横梁均分担8.75tQ底=8.75t/(1.6+4.4+1.6)=1.15t/m1.2、后横梁受力计算后横梁跨中4.4m范围，在施工过程中有简支情况q= q后+q底=4.6t+1.15t=5.75t/mM=(1/8)ql2=1/8×5.75×4.42=13.95t.mσ=M/w=13.9×103/（932×2）=746.5kg/cm2＜1700kg/ cm2底模后横梁采用2[40b w=932满足要求后横梁腹板1.6m范围的受力计算（保守起见按简支算）1＃梁梁高9.8m 腹板宽1m单侧腹板荷载（9.8×1×3）×2.65=78t作用在后横梁上的荷载为(78/6.2)×3.86=48.6tq后=48.6/1.6=30.5t/mq底=1.15t/mq= q后+q底=30.5t+1.15t=32t/mM=(1/8)ql2=1/8×32×1.62=10.24t.mW=2×932=1863cm3σ=M/w=10.24×105/1863=549.4kg/cm2＜1700kg/ cm2满足要求1.3、前横梁受力情况前横梁受力情况，荷载远小于后横梁，而前后横梁的杆件与吊点形式均相同，故不再计算。
挂篮检算书2.10
挂篮检算书一、菱形桁架式挂篮概述根据本工程主桥的特点，主桥悬臂施工采用菱形桁架式挂篮，该挂篮设计自重为64.8t （不含施工荷载）。
挂篮的主承重架采用三排菱形桁架，三片主桁之间通过前、中、后三道联接系联接。
底模及侧模采用整体钢模；内模采用木模。
该挂篮由菱形桁架梁吊架系统、走行系统、悬吊系统、后部临时锚固系统、模板系统及施工平台等组成。
前上横梁、后下横梁和前下横梁均由两根I40c工字钢组成，底模纵梁为15×15H型钢，后锚梁及菱形架压梁由2根14b槽钢组成。
材料均采用普通的A3钢，E=2.1×105MPa，[σ]=140MPa，[σw]=145MPa，[τ]=0.6[σ]=85MPa。
前、后吊杆（包括箱梁翼缘板模板及箱梁内顶模吊杆）均采用Φ32精轧螺纹粗钢筋，屈服强度为785MPa，容许应力[σ]=0.75×785MPa=589MPa，容许剪应力[τ]=0.6[σ]=353MPa，螺栓为精轧螺纹钢配套产品。
挂篮后锚系统的后锚杆采用精轧螺纹钢筋（利用腹板竖向精轧钢筋），每片主桁的后锚杆均由3υ32精轧螺纹钢筋组成。
对挂篮主要构件需进行强度、刚度和稳定性的检算。
菱形桁架式挂篮承重主构架由三片菱形桁架梁组成，三者之间靠桁架横联连接，故取其中一片分析即可。
经查施工设计图，最大悬灌重量梁段为2＃块，重量为2.6t /m3×56.8 m3=147.7t，挂篮验算按1.3倍的最大悬灌节段重量均布分布，再加上试压时底模、端模重量以及二分之一的侧模重量等，则取1.4倍的系数，即G=1.4×124.657t=174.5t。
挂篮试压状态时受力最大，为最不利因素，为此将这一状态作为检算的依据。
二、挂篮试压状态（2＃块工况）31、挂篮检算简化计算模式根据桥梁几何图形，中间贝雷桁架梁受力取总重的35%计算。
为简化及安全起见，拟定试压荷载均布在底模AC范围内，而不考虑侧模分担翼板试压荷载的作用，则纵向均布荷载q=0.35G/L AC=0.35×174.5t÷3.9m=15.66t/m=156.6kN/m。
挂篮验算书shuang(L=72m)
新建铁路长株潭城际铁路（CZTZH-2标）易家湾芙蓉南路立交湘潭大桥（40+72+40）m双线连续梁三角形挂篮计算书计算：复核：审核：中铁二十二局集团第四工程有限公司长株潭综合Ⅱ标项目经理部二〇一三年三月书目录1.计算依据 (1)2.计算主要技术参数 (1)3.底模系验算 (4)3.1纵梁验算 (4)3.1.1边纵梁 (4)3.1.2中纵梁 (7)3.2后托梁验算 (10)3.3底模验算 (13)3.3.1底模面板验算 (13)3.3.2横向分配梁（钢楞）验算 (14)4.滑梁验算 (16)4.1外滑梁验算 (16)4.2内滑梁验算 (18)4.3顶模板验算 (20)4.3.1顶模面板验算 (20)4.3.2顶模分配梁(钢楞)验算 (21)5.前托梁与前（上）横梁验算 (22)6.三角形架验算 (27)7.抗倾覆安全系数及后锚梁验算 (30)7.1挂篮满载工作时抗倾覆安全系数 (30)7.2挂篮行走时抗倾覆安全系数 (30)7.3后锚梁验算 (32)8.吊杆验算 (34)9.垂直模板验算 (34)9.1侧模面板验算 (34)9.2内钢楞验算 (36)9.3外钢楞验算 (37)9.4钢筋拉杆验算 (38)书9.5拉杆背杆验算 (38)10 挂篮行走体系锚固验算 (40)11结论 (41)易家湾芙蓉南路立交大桥（40+72+40）m双线连续梁三角形挂篮计算书1.计算依据1.1《钢结构设计规范》GB50017-2003；1.2《铁路桥涵设计基本规范》（TB10002.1－2005）；1.3《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）；1.4《（40+72+40）m连续梁梁部设计图纸》；1.5 对应的挂篮设计图纸；1.6《桥梁工程》、《结构力学》、《材料力学》；1.7 电算软件：SM Solver（清华大学：《结构力学求解器》）。
2.计算主要技术参数2.1施工荷载2.1.1荷载传递路径荷载传递路径见下图：挂篮的设计计算顺序也是根据荷载的传递路径，一级一级的确定各级结构。
甘棠江特大桥挂篮检算
图1-1 AB 杆(mm)三角挂篮验算书1 设计规范《钢结构设计规范》（GB50017-2003）2 三角主桁架验算2.1 AB 、AD 杆截面见图1-1。
分肢采用2[30b ，缀板采用—10×200×330，隔板采用中空的—10×300×330，间距750mm 。
[30b 参数：2.1.1 稳定计算 ⒈整体稳定 ⑴绕实轴y-y⑵虚轴x-x⒉局部稳定 ⑴分肢稳定100320330350R 50300x xy y750200⑵缀板线刚度之和与分肢线刚度比值⑶隔板间距2.1.2 强度⑴杆件,按b类查表得，⑵缀板与分肢连接焊缝作用于杆的剪力作用于一个缀板系的剪力缀板与分肢连接处的内力剪力弯距构造要求图1-2 AC 杆(mm)实际焊角尺寸，满足要求。
2.2 AC 杆截面见图1-2。
分肢采用2[30b ，缀板采用—10×200×330，隔板采用中空的—10×300×330，间距1000mm 。
[30b 参数：2.2.1 稳定计算 ⒈整体稳定 ⑴绕实轴y-y⑵虚轴x-x⒉局部稳定 ⑴分肢稳定【增加4对缀板，调整间距为50cm 。
320330?100xxyy3501000200280图1-3 BC 杆(mm)以下为调整后的结果 】⑵缀板线刚度之和与分肢线刚度比值⑶隔板间距2.2.2 强度 ⑴杆件,按b 类查表得，⑵缀板与分肢连接焊缝 比照2.1.2，满足要求。
2.3 BC 、CD 杆截面见图1-3，分肢采用2[30b ，为拉杆。
[30b 参数：2.3.1 稳定计算 ⒈整体稳定 ⑴绕实轴y-y⑵虚轴x-x350300xxyy2.3.2 强度2.4 连接验算2.4.1 A节点⑴水平方向单栓抗剪承载力单栓承压承载力一侧所需螺栓数实际为15个，满足要求。
⑵竖直方向单栓抗剪承载力单栓承压承载力一侧所需螺栓数实际为15个，满足要求。
2.4.2 C节点⑴斜向单栓抗剪承载力单栓承压承载力一侧所需螺栓数实际为17个，满足要求。
连续梁挂篮施工验算
连续梁挂篮施工验算连续梁挂篮施工是一种常用的施工方式，它可以对悬挂在连续梁上的挂篮进行验算，确保施工安全。
本文将对连续梁挂篮施工验算进行介绍。
挂篮验算分类挂篮验算可以分为以下几种类型：•静载验算：挂篮在静止状态下进行验算，主要通过计算挂篮在静止状态下的受力情况，来判断挂篮是否安全。
•动载验算：挂篮在运动状态下进行验算，主要通过计算挂篮在动态载荷下的受力情况，来判断挂篮是否安全。
挂篮验算步骤挂篮验算的步骤一般如下：1.根据挂篮的尺寸和材料进行初步验算，确定挂篮的承载能力。
2.根据挂篮的设计要求和实际使用情况，确定挂篮的使用状态（静止状态或运动状态）。
3.根据挂篮的使用状态，计算挂篮在静态或动态载荷下的受力情况。
4.根据计算结果判断挂篮是否安全，如果不安全，则需要进行加固或更换。
连续梁挂篮施工验算注意事项进行连续梁挂篮施工验算时，需要注意以下事项：1.确定挂篮的使用状态：在连续梁施工中，挂篮的使用状态一般为运动状态，需要进行动载验算。
2.确定挂篮的安装位置和数量：需要根据实际情况确定挂篮的安装位置和数量，以保证施工安全。
3.根据实际情况调整设计参数：在进行挂篮验算时，需要根据实际情况进行参数的调整，以保证计算结果的准确性。
4.进行动态载荷下的受力计算：在连续梁挂篮施工验算中，需要对挂篮在运动状态下的受力进行计算，确保挂篮的承载能力。
挂篮验算结果分析进行挂篮验算后，需要对计算结果进行分析。
如果挂篮在静态或动态载荷下的受力情况均符合验算要求，则可判断挂篮为合格；如果挂篮受力超出验算要求，则需要进行加固或更换。
结语连续梁挂篮施工验算是保证施工安全的重要环节，在进行连续梁挂篮施工时，应严格按照标准进行验算，确保施工的可靠性和安全性。
挂篮验算书
面积a由4根纵梁均分，面积b由8根加强纵梁均分，面积c由4根纵梁均分。
3 挂篮结构计算3.1主桁架计算3.1.1荷载统计箱梁2#块共重135.56t，挂篮主桁系统18t底篮重15.3t，提升系统重10.7t，侧模重12t，内模重2.5t，张拉平台重1.5t。
人群机械荷载为2.5KPa，箱梁底模尺寸为3m×8m则人群机械荷载为 2.5×4.5×8=90KN。
箱梁混凝土浇筑考虑1.05的超方系数。
一侧挂篮系统有两个挂篮桁架组成，而且以上荷载总重由箱梁前端和挂篮桁架前端两者各承担一半，则挂篮单侧桁架前端所承受荷载为：G=[(135.56×1.05+15.3+10.7+12+9+2.5+9)÷2]+1.5÷2×10=509.6KN 3.1.2 挂篮主桁架强度验算根据清华大学开发的结构力学求解器程序建立三角挂篮体系受力计算模型如下：挂篮斜拉杆和主梁采用销轴连接，所以在计算总都采用铰接计算。
以上计算单元受力为受集中荷载，集中荷载受力点为6#结点，挂篮在工况一情况下受力简图为：N=509600 N在工况一情况下挂篮个杆件内部受力详见下图：挂篮个杆件截面特性为：主梁：W=1085.7×2=2171.4cm3=2171.4×103 mm3I=21714×2=43428cm4=43428×104 mm4E=2.1×105 MPaA=86.07 ×2=172.14cm2=17214mm2立柱：W=469.4×2=938.8cm3=938.8×103 mm3I=7510.6×2=15021.2cm4=15021.2×104 mm4 E=2.1×105 MPaA=48.5×2=97cm2=9700mm2斜拉带：W=233.8×2=467.6cm3=467.6×103 mm3I=2571.3×2=5142.6cm4=5142.6×104 mm4E=2.1×105 MPaA=36.24×2=72.48cm2=7248mm2通过结构力学求解器计算挂篮各杆内力见下图：根据计算，各杆端位移值见下表-1。
悬浇箱梁挂篮设计与验算
悬浇箱梁挂篮设计与验算挂篮设计验算1、荷载计算荷载按1#块箱梁混凝土进行计算，混凝土总计20.8m3，考虑箱梁混凝土为预应力钢筋混凝土，比重按2.5t/m3进行验算。
箱梁自重：20.8m3⨯2.5t/m3×9.8=509.6KN1#块箱梁底面积：4×3.5=14m2取定型钢模自重：2.0KN/m2×14m2=28 KN取混凝土振捣产生荷载：2.0KN/m2×14m2=28 KN取施工荷载：2.5KN/m2×14m2=35KN取保险系数：1.4荷载总计：840.84KN2、底平台纵梁验算因腹板位置荷载集中，在腹板下布置2根纵梁，间距为0.6m，箱室区按0.7m 间距布置；翼板区按0.85m、0.9m间距布置；合计11根则每根槽钢所受荷载为840.84KN/11=76.44 KN，槽钢跨度为3.5m，槽钢线荷载为q=21.84 KN/m；根据资料，[22槽钢几何参数：Wx=217.6cm3，Ix=2571.4cm4；钢管跨中弯矩：M=ql2/8＝33.44KN·m支点剪力：Q=ql/2＝38.22KN槽钢弯曲应力：σ=M/W=153.7Mpa<[σ]=215 Mpa 【满足要求】槽钢挠度：f=5ql4/(384EI)=5×21.84×103×3.54/(384×210×109×2571.4×10-8)=7.90mm<[f]=L/400=8.75mm 【满足要求】3、后下、前下、前上横梁验算横梁采用2根9m[40c槽钢双拼，顶面采用缀板焊接连接，吊点位置均采用10mm厚钢板加劲肋。
根据资料，[40c槽钢几何参数：Wx=985.6cm3，Ix=19711.2cm4，A=91.05cm2；1#块箱梁自重：20.8m3⨯2.5t/m3×9.8=509.6KN；悬挂部分贝雷片（12片）自重：270kg⨯12⨯9.8=31.752KN；[40c槽钢自重：71.47 kg /m⨯9m⨯2⨯9.8=12.61KN；定型钢模自重：2.0⨯14=28KN；[22槽钢自重：28.45 kg /m⨯6m⨯11⨯9.8=18.40KN；侧模板定型钢模自重：2.0⨯36.4=72.8KN；取保险系数：1.4；荷载总计：942.43KN；单条大梁受力：942.43KN/4=235.61 KN，则槽钢所收的线荷载为q=235.61 KN/8=29.45 KN/m；槽钢最大跨度为2m；槽钢跨中弯矩：M= ql2/8＝29.45 KN/m×22/8=14.725 KN·m支点剪力：Q=ql/2＝29.45 KN/m×2/2=29.45 KN槽钢毛截面惯性矩：Ix=19711.2cm4截面面积：A=91.05cm2；净截面抵抗矩：Wx=985.6cm3；弯曲强度：σw=M/W x=14.725 /985.6=14.94Mpa<[σw] =215MPa 【满足要求】剪切强度：τ＝3×Q/(2×A)=4.85Mpa<[τ]=125Mpa 【满足要求】挠度：f=5ql4/(384EI)=5×29.45×103×24/(384×210×109×19711.2×10-8) =0.15mm<[f]=L/400=5mm 【满足要求】5、后上横梁验算横梁采用2根9m[40c槽钢双拼，顶面采用缀板焊接连接，吊点位置均采用10mm厚钢板加劲肋。
