发动机点火提前角检测
汽车维修检验高级工技能鉴定学习工作单—发动机点火提前角检测
一、学习准备
1、发动机点火提前对发动机燃烧的影响？
2、发动机点火提起角的控制方式有哪些？
二、计划与实施

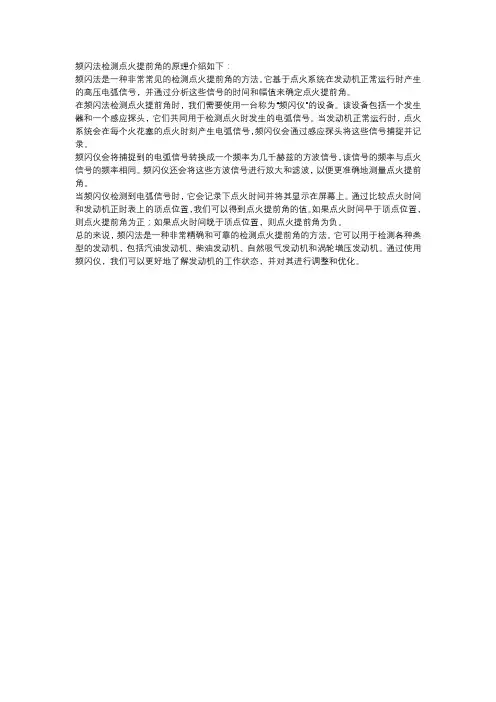

如何使用点火正时仪器测量发动机点火提前角？如何调整普桑发动机点火提前角？
汽车发动机点火系统原理及故障分析
河南职业技术学院 毕业设计（论文） 题目汽车发动机点火系统原理及故障分析 系（分院）汽车工程系 学生姓名彭超 学号07183160 专业名称汽车电子技术 指导教师王贤高 2010 年 3 月20 日
河南职业技术学院汽车工程系（分院）毕业设计（论文）任务书
毕业设计（论文）指导教师评阅意见表
汽车发动机点火系统原理及故障分析 彭超 摘要：点火系统在发动机上由于工作环境相对于其它系统很恶劣，所以其状态的好坏直接决定着发动机的性能。本文较为详细的介绍了各种点火系统的组成结构、工作原理和控制内容，并针对常见的点火系统故障作了简要分析。 关键词：点火系统点火正时故障分析 汽油发动机正常工作的三要素：良好的空气----燃油混合气，很高的压缩压力，正确的点火正时及强烈的火花，去点燃空气----燃油混合气，从而实现发动机工作。 一、发动机点火系统必备的条件及组成结构 （一）、点火系统必备的条件 1、强烈电火花 在点火系统中产生的强烈电火花应产生于火花塞电极之间，以便于点燃空气---燃油混合气。因为空气存在空气电阻，这个电阻随空气高度压缩时而增大，所以点火系统必须能产生几万伏的高电压以保证产生强烈火花去点燃空气----燃油混合气。 2、正确的点火正时 点火系统必须始终根据发动机的转速和载荷和变化提供正确的点火正时。 3、持久的耐用性 点火系统必须具备足够的可靠性以经得住发动机产生的振动和高温。 （二）、点火系统的组成：如图-1;直接点火系统组成：如图-2 1、直接点火系统元件构成： （1）曲轴位置传感器：（NE）探测曲轴角度位置（发动机转速）。 （2）凸轮轴位置传感器:（G）辨认气缸和行程，并探测凸轮轴正时。 （3）节气门位置传感器:（VTA）探测节气门的开启角。 （4）空气流量计:（VG/PIM）探测进气量。 （5）水温传感器:（THW）探测发动机冷却液温度。 （6）带点火器的点火线圈:在最佳正时时，接通和切断初级线圈电流。向发动机ECU发送IGF信号。
点火提前角是从点火时刻起到活塞到达压缩上止点
点火提前角是从点火时刻起到活塞到达压缩上止点，这段时间内曲轴转过的角度称为点火提前角。 混合气从点燃、燃烧到烧完有一个时间过程，最佳点火提前角的作用就是在各种不同工况下使气体膨胀趋势最大段处于活塞做功下降行程。这样效率最高，振动最小，温升最低。 影响点火提前量最大的因素是转速。随着转速的上升，转过同样角度的时间变短，只有更大的提前角才能得到相应的提前时间。 理论上最小点火提前角为0度，但为了防止在做功行程才点燃混合气(这样会造成动力的损失)往往设为5度以上，这也是启动转速所需要的角度。最大点火提前角也不能太大，一般不能超过60度，否则振动和温升问题将凸显，效率也将下降。实际上曲轴结构的转速是受限的。
最佳点火提前角点火过早，会造成爆震，活塞上行受阻，效率降低，热负荷、机械负荷、噪声和振动加剧，这是应该防止的。点火过迟，气体做功困难，油耗大，效率低，排气声大。不论点火过早或过迟，都会影响转速的提升。最佳点火角受很多因素影响，如果要爱车工作在理想状态下，以下因素必须考虑： 1、缸温缸压。越高燃烧越快，点火提前角要越小。影响缸温缸压的因素有：发动机压缩比、气温、缸温、负荷。大家的车在气温变化的季节有不同表现正缘于此。 2、汽油辛烷值。也就是汽油牌号，越高抗爆震能力越强，相应允许更大的点火提前角。 3、燃气混合比。过浓过稀燃烧速度皆慢，需增加点火提前角。这个主要看节气门开度、海拔高度。 对于难以预料的情况，有些车还加装了爆震传感器，发生爆震时自动降低点火提前角。 显然，要完成如此复杂的调制，靠传统的模拟点火器是难以胜任的。只有单片机点火器，才能高速、精确、稳定地实现最佳点火提前角。
点火提前角对发动机性能的影响
点火提前角对发动机性能的影响 点火动作按道理说应该是做功冲程的一部分，但是由于活塞运动非常快，活塞在做功冲程逗留的时间非常有限也非常珍贵。所以发动机要想有更好的输出效果，势必要争分夺秒。因为从点火到完全点着（火焰传至整个气缸）需要时间，所以发动机要提前点火。其实点火提前角远不止上面说的那一个依据，它是一门非常讲究的学问。一、能使发动机获得最佳动力性、经济性和最佳排放时的点火提前角，称为最佳点火提前角。 点火提前角小：若恰好在活塞到达上止点时点火，混合气开始燃烧时，活塞已开始向下运动，使气缸容积增大，燃烧压力降低，发动机功率下降。 点火提前角过大：则活塞还在向上止点移动时，气缸内压力已达到很大数值，这时气体压力作用的方向与活塞运动方向相反，此时有效功减小，发动机功率下降。 一般来说，混合气在气缸内燃烧时，其最高燃烧压力（也可以说是发动机的最大输出功率）出现在曲轴转角的上止点后10度左右。 二、影响点火提前角的因素 1）发动机转速对点火提前角的影响 发动机转速升高，点火提前角应该增大。 2）进气歧管绝对压力对点火提前角的影响 当管路压力高（真空度小，负荷大），要求点火提前角小；反之，管路压力低（真空度高，负荷小）时，要求点火提前角大。
3）辛烷值对点火提前角的影响 发动机的爆震与汽油品质有密切关系，常用辛烷值来表示汽油的抗爆性能。汽油的辛烷值越高，抗爆性越好，点火提前角可以加大；反之，汽油的辛烷值越低，抗爆性越差，点火提前角应减少。 三、点火提前角的控制方式 1．初始点火提前角 初始点火提前角，其大小随发动机而异。 2、爆震控制 爆震是汽油机运行中最有害的一种故障现象。发动机工作如果持续产生爆震，火花塞电极或者是活塞就可能产生过热、熔损等现象，造成严重故障，因此必须防止爆震的产生。 爆震与点火时刻有密切关系，同时还与汽油的辛烷值有关。 在传统的点火系统和无爆震控制的点火系统中，为防止爆震的发生，其点火时刻的设定往往远离爆震边缘。这样势必就会降低发动机效率，增加燃油消耗。而具有爆震控制的点火系统，点火时刻到爆震边缘只留一个较小的余量，或者说，就在爆震界面上工作，这样即控制了爆震的发生，又能更有效地得到发动机的输出功率。 3、爆震控制方法 工作原理：爆震传感器安装在发动机的缸体上，利用压电晶体的压电效应，把缸体的振动转换成电信号输入ECU，ECU把爆震传感器输出的信号进行滤波处理，同时判定有无爆震以及爆震强度的强弱，进而推迟点火时间。当ECU有爆震信号输入时，点火控制系统采用闭环控
5A发动机点火系统检测及诊断
5A发动机点火系统的检测及诊断 姓名____ ____班级________学号________成绩________ 一、实训课时：2课时 二、目的与要求 1、通过本次学习，使学生掌握使用正时灯读取5A发动机的点火提前角。 2、通过本次学习，使学生掌握断缸及跳火试验来判断点火系统的工作情况。 3、培养学生综合分析能力、观察能力、仔细认真的精神。 三、设备与器材 5A发动机起动台架1台、常用拆装工具及相应的维修资料 四、内容与步骤 1、点火提前角 （1）组成 最佳点火提前角= 点火提前角+ 点火提前角+ 点火提前角。（2）发动机不同转速时，你读取的点火提前角是： （3）点火提前角与成正比，随着的增加而增加； 点火提前角与成反比，随着的增加而减小。 （4）反映发动机点火提前角过大的传感器是传感器。当该传感器将信号传给ECU后，ECU发出指令使点火提前角（）。A增大，B减小。 2、点火正时灯 你是否能正确使用点火正时灯，请填写点火正时灯的操作：
指向发动机 用手指 此夹子应夹住线，箭头指向方向。 此夹子应夹住蓄电池极。 此夹子应夹住蓄电池极。 3、跳火试验 检查跳火就是检查发动机火花塞是否通电。 （1）通常在检查发动机、时候用。 （2）具体操作为： ①拔下某一缸火花塞上的线，并将螺丝刀插入； ②并拿到距离发动机体表面（金属部分）mm的地方； ③起动发动机，看此时螺丝刀和发动机金属体之间有无出现。 （3）结果分析： 如果没电，那就是高压线无火，往点火线圈一方检查（比如换点火线圈再试） 如果有电，就往火花塞一方检查（火花塞间隙和积碳） （4）注意事项：进行高压试火时，最好用绝缘的橡胶夹子夹任高压线来进行试验，直接用手接触高压线容易造成电击。另一避免电击的方法是：将高压导线插入一只备用火花塞，然后将火花塞外壳搭铁。从火花塞电极间隙观察是否跳火。 五、拓展 1、点火提前角的检查方法有几种？你能写出来吗？ 2、跳火试验在现代电控车上适用吗？
点火系统试题
1．为使蓄电池点火系在各种工况下可靠点火，应满足以下三个方面的基本要求，，。 2．传统点火系的工作过程基本可分为，，。3．断电器触点间隙一般为。传统火花塞的电极间隙为。电子点火系统的电极间隙可达到。 4.在传统的汽油机点火系中，断电器触点的开闭是由__________________来控制的。 5.使发动机产生最大输出功率的点火提前角称为_________________。 6.汽油发动机的负荷调节是通过__________________________调节。 7.辛烷值较低的汽油抗暴性较__________。点火提前角则应_________。 1．转速增加，点火提前角应 A 。 A、增加； B、减少； C、不变； 2．火花塞裙部的自净温度为 A 。 A、500—700度； B、750—850度； C、100—200度 3．发动机起动时反转和加速时爆震的原因是 A 。 A、点火过早； B、点火过迟； C、没有点火 4．点火闭合角主要是通过( B )加以控制的。 A．通电电流B．通电时间C．通电电压D．通电速度 5．混合气在气缸内燃烧，当最高压力出现在上止点( B )左右时，发动机输出功率最大。 A．前10°B．后10°C．前5°D．后5° 6．点火系统的二次侧高压是在（ A ）时候产生？ A、初级电路断开的时候B初级电路闭合的时候 C、二次侧电路断开的时候 D、二次侧电路闭合的时候 7．断电器凸轮的凸棱数与发动机气缸数的关系一般应为（A）。 A．1:1 B.1:2 C.1:6 D.不一定 8．分电器轴的旋转速度与发动机转速之间的关系为（B ）。 A.1:1 B.1:2 C.2:l D.1:6 9．传统点火系与电子点火系统最大的区别是（B ）。 A．点火能量的提高；B．断电器触点被点火控制器取代； C．曲轴位置传感器的应用；D．点火线圈的改进 10．闭磁路点火线圈和开磁路点火线圈相比，其铁心不是条形而是( A )字形。 A.“日” B.“田” C.“Y” D.“F” 11．拆下火花塞观察，如为赤褐色或铁锈色，表明火花塞( C )。 A.积炭 B.生锈 C.正常 D.腐蚀 12．分电器电容一短路，断电器的触点（C ）。 A、火花变大 B、火花变小 C、无火花 13．当发动机功率较大、转速较高、压缩比较大时，应选用（C ）火花塞。 A、热型 B、中型 C、冷型
发动机点火系统
发动机点火系统 一、概述 发动机点火方式有炽热点火、压缩着火和电火花点火三种，柴油机用压缩着火，汽油机一般采用电火花点火。 1、对点火系统的要求 点火系统应在发动机各种工况和使用条件下，保证可靠而准确的点火。为此，点火装置应满足下列三个基本要求 1．能产生足以击穿火花塞电极间隙的高压电 实践证明，汽车发动机在满负荷低速时需8~10kV的高压，启动时则常需9~17kV的高压，正常点火一般在15kV以上，为了保证点火可靠，考虑各种不同因素的影响，点火高电压必须有一定的储量，所以点火装置产生的电压一般在15~20kV之间，而且高电压的升值要快。 2．火花塞应具有足够的能量 要使混合气可靠点燃，火花塞产生的火花应具有一定的能量，发动机正常工作时，由于混合气压缩终了的温度已接近其自燃温度，因此所需的火花能量很小（1~5MJ）。蓄电池点火系统能发出15~50 MJ的火花能量，足以点燃混合气。但在发动机启动、怠速运转以及节气门急剧打开时，则需较高的火花能量。 启动时，由于混合气雾化不良，废气稀释严重，电极温度低，故所需的点火能量最高。另外，为了提高发动机的经济性，当采用空燃比α=1.2~1.25的稀混合气时，由于稀混合气难于点燃，也需增加火花能量。考虑上述情况，为了保证可靠点火，火花塞一般应保证有50~80MJ 的点火能量，启动时应产生大于100MJ的火花能量。 3．点火时刻应适应发动机的工作情况 因为混合气在发动机的气缸内从开始点火到完全燃烧需要一定的时间（千分之几秒），所以要使发动机产生最大的功率，就不能在压缩行程终了活塞行至上止点才点火，而是需要适当提前一些。 因为发动机气缸的多少，负荷的大小，转速的变化，燃油品质的不同，即是同一发动机由于工况和使用条件的不同等等，都直接影响气缸内混合气的点火时间，为了使发动机能发出最大工功率，点火装置必需适应上述情况的变化实现最佳点火。 2、点火系统的分类 按照点火系统的组成和产生高压的方式不同，发动机的点火系统分为：传统点火系统、半导体点火系统、微机控制点火系统以及磁电机点火系统。 1）．传统点火系统 2）．半导体点火系统 3）．微机控制点火系统 4）．磁电机点火系统 二、传统点火系统组成与工作原理 1、传统点火系统的组成 传统点火系统主要由电源、点火开关、点火线圈、配电器、火花塞等组成，如图9-3所示。 （1）电源电源为蓄电池和发电机，供给点火系统所需电能，标称电压一般是12V。 （2）点火开关点火开关的作用是接通或断开点火系统初级电路。 （3）点火线圈点火线圈即变压器，其功用是将蓄电池12V的低压电变为15~20kV的高压电。 （4）配电器配电器的功用是接通和切断低压电路，使点火线圈及时产生高压电，按发动机各气缸的点火顺序送至火花塞；同时可调整点火时间。
大众汽车点火系统检测及维修
专升本毕业设计（论文） 设计（论文）题目：上海大众汽车点火系统故障诊断与流 程分析 学院名称：机械工程学院 专业：汽车营销与售后技术服务 班级： 12秋浙农贸汽车 姓名：沈从飞学号 020********* 指导教师：黄永青职称副教授 定稿日期： 2014 年 9 月 28日
摘要 现代汽车电子控制技术是汽车技术和电子技术的相结合，是现代工业发展与高新技术发展的产物，汽车电子化程度的高低从某种程度上反映了汽车水平的高低。目前，电子技术的应用已经深入到汽车的所有系统，使汽车的技术性能、经济性和舒适性都有了很大提高，而电子点火系统的应用能更好的提高汽车的动力性、燃油经济性、降低废气排放。本文介绍了现代电子点火系统的发展历程、优点、分类、构造、工作原理，系统分析了电子点火系统的常见故障，并结合实际分析了典型故障产生的原因，并给出了具体的故障排除方法。 关键词：电子点火系统；故障诊断排除
The modern automobile electronic control technology is the combination of the automobile technology and the electronic technology development, is a product of modern industrial development and high technology, automotive electronicsdegree reflects the car level to some extent. At present, the application of electronic technology has been deep into all system of automobile, make vehicletechnical performance, economy and comfort have been greatly improved, andthe application of electronic ignition system can better improve the vehicle's power performance, fuel economy, lower emissions. This paper introduces the development process of modern electronic ignition system, the advantages,classification, structure, working principle, system analysis of common breakdown of electronic ignition system, and combined with the practical analysis of typical malfunctions of produce, and gives the specific troubleshooting metho
实习报告1、点火系统的检测
实习报告1．发动机点火系的检测与故障诊断 一、实验目的： 运用正时灯对发动机的点火正时进行检测并调整，同时对因点火系故障而造成起动困难的现象进行故障诊断，并能排除故障。 二、实验方法： 1.熟悉汽油发动机点火系结构及各个传感器位置。 2.连接正时灯，对发动机的点火正时进行检测并调整 3.按下图步骤分析点火系故障及产生原因。 三、检测结果及分析： 1、对因点火系故障而造成起动困难的故障应如何诊断？ 答：一，高压电线接触电阻过大；二，分电器盖短路漏电故障；三，分火头烧焦造成接触不良故障；四，断电器触点脏污、烧蚀造成接触不良故障；五，电容器断路故障；六，点火系提前角自动调节机构有故障。 2、如何判断分火头能否使用？ 将分火头翻过来，放在气缸盖上，然后用分电器盖中央盖压里的端头，距离分电头空穴约7~8毫米处打火。若分电头绝缘良好，高压火花不会跳过，反之，表明分电头损坏。 3、点火提前角太大或太小对发动机有何影响？应如何调整？ 点火提前角一般根据及时车况和大部分传感器传送信号到电脑，电脑 根据不同情况改变点火提前角 点火提前角提前一般是26度以内改变，如果对于此时工况过大，例如此时应该是提前10度，但是有传感器误传信息，导致电脑提前20度，那么会产生爆震 点火提前角滞后一般是-10度以内，对于该工况要延迟，一般是发动机已经轻微爆震，或是急减速情况，或是前一时刻过于提前，此时延迟，保持发动机转数 四、分析结论： 结论：经过这次实验，使我了解到发动机点火系统的检测与诊断到底是怎么一回事，
常见的发动机点火故障有哪些，明白了点火提前角对发动机性能的影响，进一步巩固了自己的理论知识！
电喷车怠速调整基本方法
电喷车怠速调整基本方法 发动机传感器化油器污染物电脑 在发动机的调整工作中，怠速调整是最基本的调整工作。怠速调整的好坏直接关系到发动机的运行状态、污染物的排放程度和经济性。 电控燃油喷射式发动机的怠速控制系统比化油器式发动机的怠速控制系统要复杂得多，它的怠速调整分为机械调整和电脑自动控制两部分。由维修人员对怠速系统进行的机械调整是基础，在此基础上再由电脑根据各种传感器提供的信息进行运算，选择最佳的控制目标，指令执行机构完成，使怠速转速接近目标值。由维修人员进行的怠速调整是基本怠速调整，此时已排除电脑参与控制的作用。电脑控制怠速的执行机构——怠速控制阀（ISCV）应处在初始基准位置，该位置大部分是处于关闭旁通空气通道的位置，对于不同的车型，这种操作程序由于结构差异的原因变化也很大，为使广大汽车维修人员便于掌握，现把常用车型发动机基本怠速的调整方法介绍如。 1 基本怠速调整前的准备工作 e.调整基本怠速后再熄灭发动机，然后需清除由于断开ISCV电路后在电脑内存储的故障代码（35#）。 清除故障代码的方法： a.点火开关转到ON位置； b.跨接诊断座上的A端和B端； c.点火开关转到OFF位置； d.从熔丝盒里拆下EFI或ECM熔丝，等30S以后再插回去。 对用旅程电脑或空调控制板读取与清除故障代码的车型，可按规定程序操作按键完成。 各型电控发动机基本怠速调整的准备工作基本相同，包括如下步骤： a.起动发动机，暖机至正常工作温度。 b.关闭车上其他用电设备，如收音机、空调、车灯等。保持转向盘在正中位置，两前轮处于直行位置。具有自动变速器的车辆，自动变速器应置于P档或N档。 d.使节气门处于初始位置：在确定节气门拉线有自由量后，先松退节气门限位螺钉，使螺钉端部与限位块脱离。然后慢慢旋入限位螺钉使其刚刚碰上限位块，再把螺钉旋入半圈即可。在此位置时转动节气门应反应灵活又无松旷感觉，突然关闭节气门又不会发卡，此时观察节气门与节气门体之间的配合应较严密，用漏光法检视仅存在微小的漏光缝隙。化油器式发动机的节气门与节气门体之间有较大的间隙，即使节气门关闭其缝隙仍较大，因为怠速时空气全部经过节气门。对于电控发动机其基本怠速的进气在有怠速螺钉时，一般均只调整怠速螺钉来改变绕过节气门进入的怠速空气量，此时节气门保持初始位置即可。许多维修人员不了解这一点，调怠速时首先拧动节气门限位螺钉，这样就改变了节气门位置传感器（TPS）的输出信号，造成给电脑的信息错误。如果节气门体上没有怠速螺钉，则可以调整节气门限位螺钉来保持基本怠速，此时必须检测、调整节气门位置传感器的输出信号，使之符合该车型的规定。 e.接上转速表。车载发动机转速表（仪表板上）一般均为指针式的，其精度较差，所以最好用数字式转速表。黑表笔夹在公共地线上，红表笔夹到诊断座EG端或夹在点火线圈一次侧“-”端即可。 f.确定基本点火正时，用正时灯检测怠速时点火提前角应符合该车型的规定值。电控发动机调整基本点火正时时，应切断电脑对点火提前角的控制，如有的车型在分电器附近有一根点火提前控制线，把该线接头拆开即可；有的车型无该点火提前控制线，可用跨接诊断座法来断开控制。 g.确保发动机工作基本正常。如果发动机存在故障或调整欠佳都会使得基本怠速无法调整，通常可凭经验初步判断一下发动机在各种工况下运转是否正常。也可以查看仪表板上故障指示灯（“CHECK”）在发动机运转后是否熄灭，然后在进气道上接人真空表，观察较
点火提前角的调整
点火提前角的调整 一. 磁电机提前角的调整 磁电机是无触点式.无火花.防暴.输出电压为160-180DC. 面对输出端,驱动盘的旋转方向为逆时针,驱动盘转动三圈完成发动机一个循环,它与曲轴的转速比为1.5:1,交流发电机提供的低压电能存储于电容器中当减速器齿轮,带动旋转的定时分配臂,按顺序激发SCR电子开关,使电容器的能量传递到点火线圈,产生的高压使火花塞跳火. A. 安装磁电机前,首先转动飞轮,使第一缸处于点火提前角位置(压缩上止点前32 度曲轴转角) 磁电机尾端设有观察孔,可看到随曲轴转动的红线标记及壳体上的CCW下面的标记线,燃后转动磁电机的驱动盘,使两条红线标记重叠成一条线即可,这时提前角为近似值 B .精确调整提前角 上止点指针对准第一缸压缩终点的飞轮刻度0,飞轮上0刻度前后各约60度范围内贴上示波纸.并在纸上标注和飞轮刻度同样的度数,把加长的第一缸高压电缆一端插入点火线圈输出端,另一端放在飞轮指针的尖端处,外露的电线与示波纸距离为2-4mm,然后启动发动机,这时高压电缆外露的电线与示波纸之间出现火花,并把示波纸击穿.火花击穿位置就是提前角. C. 如发现提前角不对.可松开磁电机与齿轮箱的两个锣钉.磁电机可沿传动轴线传动, 磁电机中间位置向自由端方向转动至最大位置时,点火提前角滞后约10度曲轴转角.反之,向输出端转动至最大位置时,点火提前角提前约10度曲轴转角. 二.IG03系列电子式点火提前角的调整 A.系统的特点 1.发动机点火控制参数存储在点火控制盒内,基本参数包括发动机缸数.点火顺序.点火夹角.点火提前角.点火能量等.在发动机运转时,微处理器根据这些参数可实现发动机点火的精确控制.一般用户不用调整. 2. 点火控制器内置的EEPROM存储器可记录发动机的运行情况,并可存储用户在使用现场设定的参数. 3. 系统具有自我保护及对发动机的保护功能.当系统部件发生故障时,可避免误点火.当发动机超速时.可对发动机熄火停机. 4. 1) .安装传感器时,将发动机手动盘车至第一缸压缩上止点,即:第一缸进排气门均关闭,零刻度指针对准飞轮刻度盘零刻度位置. 2) .传感器与零位螺栓间隙为0.5-0.8mm 3) .凸轮传感器与凸轮磁块间隙为1-2mm 4) .齿位传感器与齿圈齿顶间隙为0.5-0.8mm 5) .检验标准:将发动机盘车到第一缸压缩上止点,三个传感器同时正对检测部位. 6) .采用24VDC .5A电源供电.负极与机体相连. 所有点火线圈正极与电源正 极相连,各缸点火线圈负极与相应点火控制线相连.零位传感器.齿位传感器 2.3针之间电阻大于5KΩ. 机组运转250小时后,冷机状态气门间隙为: 进气门0.40mm.排气门0.45mm, 7) .火花塞间隙为0.65mm.大于0.89mm时火花塞将出现失火.运转不稳定.
发动机点火系统检查与故障排除实训报告
发动机点火系统检查与故障排除实训报告 1、检查点火线圈总成的供电电压 断开_______缸点火线圈总成连接器，线束侧连接器各端子如图6-40所示，接通过点火开关，用万用表测端子1(+B)—端子4（GND）之间电压，测得为_______V，是否正常？_______。 图6-40 点火线圈线束侧连接器图6-41 ECU线束侧连接器 2、检查点火线圈总成IGF信号线路 断开ECU连接器，ECU线束侧连接器如图6-41所示。用万用表测点火线圈线束侧连接器端子2与ECU端子81之间的电阻，为_______Ω，是否正常？_______。测端子2或ECU 端子81—车身搭铁之间的电阻，为_______KΩ，是否正常？_______。 3、检查点火线圈总成IGT信号线路 参见图6-39，用万用表测点火线圈线束测连接器端子3与ECU端子82（或83或84或85）之间的电阻，为_______Ω，是否正常？_______。测端子2或ECU端子82（或83或84或85）—车身搭铁之间的电阻，为_______KΩ，是否正常？_______。 图6-39丰田卡罗拉1ZR—FE发动机点火系统控制电路
4、检查点火线圈总成搭铁电路 参见图6-39，用万用表测点火线圈线束侧连接器端子4与车身搭铁之间的电阻，为_______Ω，是否正常？_______。 5、检查点火线圈总成电源线路 点火线圈总成电源电路如图6-42、6-43所示。 用万用表点火线圈线束侧连接器端子1与1A-4之间的电阻，为_______Ω，是否正常？_______。测端子1或1A-4与搭铁之间的电阻，为_______KΩ，是否正常？_______。 图6-42 1ZR-FE发动机点火线圈电源电路图6-43 IG2继电器（集成继电器）连接器 6、检查ECU电源电路（参见图6-44） 打开点火开关为ON档，用万用表测量ECU线束A50-1、A50-2、A50-20、A50-28、A50-44与搭铁的电压，测得为_______V，是否正常？_______。 图6-44 丰田卡罗拉1ZR-FE发动机ECU供电电路
最佳点火提前角
最佳点火提前角 混合气从点燃、燃烧到烧完有一个时间过程，最佳点火提前角的作用就是在各种不同工况下使气体膨胀趋势最大段处于活塞做功下降行程。这样效率最高，振动最小，温升最低。 影响点火提前量最大的因素是转速。随着转速的上升，转过同样角度的时间变短，只有更大的提前角才能得到相应的提前时间。 理论上最小点火提前角为0度，但为了防止在进气行程点燃进气，往往设为5度以上，这也是启动转速所需要的角度。最大点火提前角也不能太大，一般不能超过60度，否则振动和温升问题将凸显，效率也将下降。实际上曲轴结构的转速是受限的。 点火过早，会造成爆震，活塞上行受阻，效率降低，磨损加剧，这是应该防止的。点火过迟，气体做功效率低，排气声大。不论点火过早或过迟，都会影响转速的提升。最佳点火角受很多因素影响，如果要爱车工作在理想状态下，以下因素必须考虑： 1、缸温缸压。越高燃烧越快，点火提前角要越小。影响缸温缸压的因素有：发动机压缩比、气温、缸温、负荷。大家的车在气温变化的季节有不同表现正缘于此。 2、汽油辛烷值。也就是汽油牌号，越高抗爆震能力越强，相应允许更大的点火提前角。 3、燃气混合比。过浓过稀燃烧速度皆慢，需增加点火提前角。这个主要看节气门开度、海拔高度。 对于难以预料的情况，有些车还加装了爆震传感器，发生爆震时自动降低点火提前角。 显然，要完成如此复杂的调制，靠传统的模拟点火器是难以胜任的。只有单片机点火器，才能高速、精确、稳定地实现最佳点火提前角。 二、最佳点火提前角的确定 1.发动机起动时，电控单元不进行最佳点火提前角调整控制，而是根据发动机转速信号（Ne）和起动开关信号（STA）以固定不变的点火提前角点火。 2.起动后最佳点火提前角控制 最佳点火提前角=初始点火提前角+基本点火提前角+修正点火提前角 ?初始点火提前角 为了控制点火正时，电控单元根据上止点位置来确定点火提前角。在一些微电子控制点火系统中，有些发动机电控单元把G1或G2信号出现后第一个Ne信号过零点定为压缩行程上止点前10°，并以这个角度作为点火正时计算的基准点，称之为初始点火提前角，其大小随发动机而异。 ?基本点火提前角 发动机正常运转时，电控单元按怠速工况和非怠速工况两种情况，确定基本点火提前角。 ?修正点火提前角 1)暖机修正----发动机冷车起动后，冷却水温度较低时，应增大点火提前角。 2)过热修正----发动机处于正常运行工况时（怠速触点断开），若冷却水温度过高，为了避免产生爆震，应将点火提前角推迟。 3)空燃比反馈修正----装有氧传感器的电控汽油喷射系统，其电控单元根据氧传感器的反馈信号空燃比进行修正。 4)怠速稳定性修正----发动机在怠速工况运行时，由于负荷变化使发动机转速发生变化，电控单元要调整点火提前角，(当发动机实际转速高于目标转速时，则减小点火提前角;反之,则增大) 5)爆震修正----对是否发生爆震及爆震的强弱程度作出判断，如信号最大值大于基准值，则表示发生爆震，ECU推迟点火时间。
汽车点火系统检测
汽车点火系统检测 樊嘉炜 我们知道，汽油发动机工作时，不仅需要一定空燃比的混合气，还需要按一定的顺序及时为个气缸提供电火花以点燃混合气。对点火系统一般的要求是： 第一，火花要具有足够高的击穿电压； 第二，火花要有足够高的能量以保证可靠点火； 第三，点火时刻要能够适应发动机工况的变化。 由于点火系统元件较多、工作条件又往往比较恶劣，使用久了，性能会下降，还可能出现故障，这些都会影响发动机的动力性和经济性，严重时还会造成发动机熄火或不能起动。因此，点火系统的故障，往往是发动机不能正常工作的重要原因之一。’ 目前，对点火系统进行检查的方法，主要是利用仪器分析点火线圈初、次级电压波形(主要是次级电压波形)，进而判断点火系统的工作情况，以及测试点火提前角等。所用的仪器，一般是用发动机综合分析仪，或专用于测试汽车信号的示波器、示波表。 一、次级电压标准波形分析 点火线圈完全相当于一个变压器。在初级线圈周期性通电和断电的过程中，初、次级线圈都因电流变化而感应电动势，因而初、次级电压随时间变化的规律也是相似的。因次级电压对发动机正常工作至关重要，下面我们重点分析次级电压的波形。 图1 次级点火电压标准波形 ①a点：断电器触点断开，或电子点火器输出断开，点火线圈初级突然断电，导致次级电压急剧上升。 ②ab段：为火花塞击穿电压。传统点火系统的击穿电压约为l5～20kV，电子点火系统可达18～30kV。 ③cd段：为火花塞电极间的混合气披击穿之后，维持火花放电所需电压（维持电压），
一般为几千伏。这段波形通常也叫“火花线”。火花线应具有一定的高度和宽度，它反映了点火能量的大小，也是保证可靠点火的重要条件。 ④de段：火花消失，点火线圈中剩余磁场能量在线路中维持一段衰减振荡。这段也叫第一次振荡。振荡结束后，电压降到零。 ⑤f点：断电器触点闭合，或电子点火器输出导通，使点火线圈初级突然闭合，初级电流开始增加，引起次级电压突然增大。需要注意的是：在a点，初级电流是急剧减小的，而在f点电流是逐渐增加的，所以这两点感应次级电压的方向相反；而且大小也不相同。 ⑥fg段：因初级电流接通而引起回路电压出现衰减振荡。这段称为第二次震荡。 振荡消失后，电压恢复到零。 ⑦整个波形中，从a到f段对应于初级电流不导通、次级线圈放电阶段，对于传统点火系统，也就是断电器触点断开阶段；从f到a段对应于初级电流导通、线圈储能阶段，也是传统点火系统中断电器触点闭合阶段。 二、次级电压的故障波形分析 1．单缸次级电压的故障波形分析 若点火系统出现故障，次级电压的波形也会发生相应的变化。所以我们可以通过分析次级电压的波形来判断点火系统可能的故障。 点火系统出现故障的原因很多。图2给出了较常见的一些故障波形。(请注意图2中箭头所指处)。
摩托车点火提前角调整
摩托车发动机点火提前角的检查与调整摩托车配件 发动机的一个工作循环是由进气过程、压缩过程、燃烧膨胀过程和排气过程组成的。点火系统对可燃混合气的点火并不恰好在燃烧膨胀开始的时刻进行，而是适当提前进行。这是因为可燃混合气从点燃到明显燃烧有一个过程，需要一定时间，考虑到这段时间而适当提前点火可以显著提高发动机的功率与效率。点火的这一提前量，通常用点火提前角表示。即在压缩过程中，火花塞跳火瞬间到活塞运动到上止点时的曲轴转角称为点火提前角。 每一个型号的摩托车发动机为保持最佳经济技术指标都规定了最佳点火提前角。而影响最佳点火提前角大小的因素有汽油机的结构，如燃烧室形状，专门配气机构安装的合理性，火花塞安装位置，压缩比，曲轴的偏心距，连杆大小头轴承孔中心距等，同时还与运动工况有关，即与转速、负荷、混合气浓度等有关，有的还与断电器的白金触点间隙大小有关。点火提前角决定着点火时间，因此发动机点火提前角不能随意变动。因为点火提前角的变化会影响发动机的性能。当点火提前角增大，活塞还未完成压缩行程火花塞便跳火，大部分可燃混合气在压缩行程中燃烧，使汽缸的压力迅速升高，导致活塞上升速度急剧减慢，能量损失过大，发动机功率下降。同时由于点火提前角增大，燃烧后期的可燃混合气温度过高，还会引起爆震，使消声器放炮，严重时还可能引起发动机反转。当点火提前角减小时，可燃混合气的燃烧将会延迟到活塞下移后进行。此时，燃烧室的容积变大，可燃混合气燃烧的爆发力减小，作用在活塞顶部上的压力也相应地减小，使发动机动力不足，功率下降。由于点火提前角的减小，致使点火时间过迟，高温气体与汽缸接触面积增大，使发动机容易过热，降低了燃料利用率。 为此，摩托车在行驶中，当出现汽缸产生爆震，发动机过热或排气管放炮，在排除其它原因时，应检查与调整点火提前角，校正点火时间。 一、点火提前角的检测方法 （1 ）对于有触点式点火系统，可利用百分表检测点火时刻活塞距上止点距离的方法，即利用缸盖上的火花塞螺纹孔，用固定套沿缸中心线方向固定一个百分表（或千分表），沿曲轴旋转方向轻轻转动曲轴，在断电器触点刚刚断开时，表明曲轴和活塞恰好运动到点火位置，记录下百分表的读数。继续沿曲轴旋转方向转动曲轴，当百分表读数达到最大值时，表明活塞恰好运运到上止点位置，此时再记录下百分表的读数。上述两读数之差就是点火时刻活塞距上止点的距离，将此差值与使用说明书上的值比较，若在规定范围内则可，否则应调整。如嘉陵CJ50 型摩托车规定的点火时间为活塞距上止点0.9 ～ 1.1mm ，用百分表测得的差值应在此范围内，否则必须调整。当火花塞螺纹孔的中心线与汽缸的中心线倾斜较大时还要对检测的读数差进行修正。 （2 ）对于有些发电机转子上刻有标准点火位置上止点位置的刻线，在发动机曲轴箱上有校对标记，可利用刻线查对。即沿飞轮旋转方向转动飞轮，当飞轮外圆柱面上的刻线与曲轴箱上的标记对齐时，此时断电器触点提前断开，则表明点火提前角偏大，反之则表明点火提前角偏小。 （3 ）可用万用表或点火正时灯检查点火时飞轮刻线与正时标记是否对齐，判断点火提前角是否合理。用万用表检测点火正时，应使发动机转速尽量保持稳定。如检查南方NF125 型摩托车时，首先拆下发动机左边小盖，断开磁电机导线束与整车电缆的接头，将万用表一个表笔接导线束中的黑线，另一表笔搭铁，逆时针方向轻轻转动飞轮，在电阻由0.4Ω左右跃变为2 ～3Ω的瞬间，飞轮上的刻线还未到正时标记位置，说明点火提前；若已过正时标记位置，说明点火过迟。用点火正时灯检测时，将点火正时灯的感应触头夹在高压线上，安上点火正时灯开关，使点火正时灯对准曲轴箱上的标记和飞轮外圆柱面。当高压线有电流流通，火花塞产生电火花时，点火正时灯闪光。由于点火正时灯的闪光和火花塞的跳火保持
第六章 发动机点火系统
第六章发动机点火系统 二机构五系统：曲柄连杆机构，配气机构、燃料供给系、润滑系、冷却系、点火系和起动系第一节点火系统概述 1.作用汽油机在压缩接近上止点时，可燃混合气是由火花塞点燃的，从而燃烧对外作 功，为此，汽油机的燃烧室中都装有火花塞。能够在火花塞两电极间产生电火花的全部设备称为发动机点火系 (igniting system)（图6-1）。点火系的功用就是按照气缸的工作顺序定时地在火花塞两电极间产生足够能量的电火花。 图6-1 2.分类 点火系按照组成和产生高压电方法不同，可以分为 1．蓄电池点火系蓄电池或发电机点火线圈和断电器 2．半导体点火系蓄电池或发电机点火线圈和半导体元件 3．磁电机点火系磁电机 3.要求 （1）在火花塞两电极间产生足够高的次级电压。 （2）火花具有一定的能量。 （3）在任何工况下，均获得最佳点火提前角。 （4）汽车发动机的点火系同汽车上的其它电器设备一样采用单线制连接，即一端搭铁。无论是正极搭铁还是负极搭铁，均应保证点火瞬间火花塞中心电极为负，因为，热的金属表面比冷的金属表面容易发射电子，发动机工作时，火花塞的中心电极较侧电极温度高。 第二节蓄电池点火系的组成及工作原理 1．组成（图６-2） 蓄电池点火系主要由： 蓄电池(storage battery)、发电机(generator)、点火开关（igniting switch）、点 火线圈(ignition coil)、断电器(contact breaker)、配电器(distributor)、 电容器(capacitor)、火花塞（spark plug）、高压导线（high tension cable）、阻 尼电阻(suppressor resistor)等组成。
发动机点火系统实验指导书201204
发动机点火系检测实验 一、实验目的 1、了解汽油机电控点火系统组成及工作原理 2、掌握点火提前角的基本原理 3、掌握四缸四冲程发动机凸轮轴信号与各缸四个冲程的关系。 4、掌握点火提前角的测量与调节方法 二、实验原理及方法 1、点火系统的功用 点火系统的基本功用是在发动机各种工况和使用条件下，在气缸内适时、准确、可靠地产生电火花，以点燃可燃混合气，使发动机作功。 2、点火系统的类型 发动机点火系统，按其组成和产生高压电方式的不同可分为传统蓄电池点火系统、电子点火系统、微机控制点火系统和磁电机点火系统。 传统蓄电池点火系统以蓄电池和发电机为电源，借点火线圈和断电器的作用，将电源提供的6V、12V或24V的低压直流电转变为高压电，再通过分电器分配到各缸火花塞，使火花塞两电极之间产生电火花，点燃可燃混合气。传统蓄电池点火系统由于存在产生的高压电比较低、高速时工作不可靠、使用过程中需经常检查和维护等缺点，目前正在逐渐被电子点火系统和微机控制点火系统所取代。
电子点火系统以蓄电池和发电机为电源，借点火线圈和由半导体器件(晶体三极管)组成的点火控制器将电源提供的低压电转变为高压电，再通过分电器分配到各缸火花塞，使火花塞两电极之间产生电火花，点燃可燃混合气。与传统蓄电池点火系统相比具有点火可靠、使用方便等优点，是目前国内外汽车上广泛采用的点火系统。 微机控制点火系统与上述两种点火系统相同，也以蓄电池和发电机为电源，借点火线圈将电源的低压电转变为高压电，再由分电器将高压电分配到各缸火花塞，并由微机控制系统根据各种传感器提供的反映发动机工况的信息，发出点火控制信号，控制点火时刻，点燃可燃混合气。它还可以取消分电器，由微机控制系统直接将高压电分配给各缸。微机控制点火系统是目前最新型的点火系统，已广泛应用于各种中、高级轿车中。 磁电机点火系统由磁电机本身直接产生高压电，不需另设低压电源。与传统蓄电池点火系统相比，磁电机点火系统在发动机中、高转速范围内，产生的高压电较高，工作可靠。但在发动机低转速时，产生的高压电较低，不利于发动机起动。因此磁电机点火系统多用于
点火提前角
当汽油机的负荷减小时，汽油机的转速下降，点火时间需要推迟，点火提前角要减小；当汽油机的转速增大时，点火时间需要提前，点火提前角要增大。 发动机点火及其它控制 第一节发动机点火控制系统 一、点火控制系统的发展 点火系统最基本的原理是通过断电开关控制点火线圈一次电流的大小和断电时间，从而控制点火的能量和时刻，保证发动机汽缸内的混合气彻底燃烧。 在传统的化油器式汽油机中，点火控制系统经过了传统式（触点式）向无触点式发展的过程。在这一过程中，系统的分电器仍一直采用机械式离心和真空提前机构来控制发动机的点火提前角。 随着EFI系统的出现和发展，点火控制系统开始采用电控点火装置（ESA）。它可以使发动机在任何工况下均处于最佳点火提前状态，并实现3方面的功能：通电时间控制，点火提前角控制和爆震控制。 二、电子点火控制系统 现代点火控制系统都是计算机控制的电子控制系统。它可以分为两大类，一类是有分电器的，一类是没有分电器的。但是它们的主要组成及控制原理是相同的。 组成： （1）点火器：包括点火控制电路等、闭合角控制电路、点火器信号电路、功率晶体管及其驱动电路等。 （2）点火线圈及分电器点火线圈采用一次线圈电阻值很小的高能点火线圈。在有分电器的系统中，各汽缸共用一个点火线圈；在无分电器的系统中，将气缸分组，每组共用一个点火线圈，或者是每个气缸独立用一个线圈。 电子点火控制系统的组成如图 （1）ECU的输入信号 ECU的输入信号，除了节气门位置传感器、输入信号，除了节气门位置传感器、空气流量计、水温传感器等送来的信号外，还有曲轴位置传感器送来的以下信号： 1）G信号
所谓G信号，即上止点参考位置信号。它的周期对应的曲轴转角等于发动机各缸工作间隔所对应的曲轴转角（四缸发动机为180度，六缸发动机为120度），G信号的相位所对应的曲轴位置与各组活塞的上止点位置有一定的角度，一般为上止点前10度。 根据G信号，ECU可能准确地计算出曲轴每转1度及一周所用时间和发动机转速。由转速和其它传感器输入的参数，ECU可查表得到点火提前角和点火线圈通电时间。根据计算的1度信号所用时间，可计算出G信号后点火器的通电和断电时刻，最后输出点火控制信号。 在无分电器的点火控制系统中，有的将上止点位置G信号分为G1和G2，两信号相隔180度（曲轴转角360度）。在丰田皇冠汽车无分电器点火控制系统中，G1设定在第六缸上止点附近，G2设定在第一缸上止点附近。 2）Ne信号。 所谓Ne信号，即发动机曲轴转速信号。 Ne信号的每一个脉冲，表示发动机曲轴转过一个固定的角度。一般的系统中，Ne信号周期为转轴转过30度所对应的时间，在较精密的系统中，Ne信号周期为曲轴转过1度所对应的时间。 （2）ECU的输出信号 1）点火控制信号IGt IGt实际上就是点火器中功率晶体管的通断控制信号。它是ECU输出到点火组件的点火命令信号，也是点火组件计算闭合角的基准信号。IGt信号输出后，在活塞位置达到存储器所记忆的最佳点火时间时，IGt信号消失，也就是发出了点火指令。 2）辨缸信号IGdA、IGdB 曲轴每转一周将产生多个G信号，而每个G信号与点火气缸的对应关系应该是确定不变的。在有分电器的系统中，由于点火气缸是由分火头的指向决定的，所以不会出现问题。但是在无分电器的系统中，仅有G信号不能决定具体的点火气缸，所以ECU输出信号中增加了辨缸信号IGd，以便与G信号一同决定需要点火的气缸。在无分电器同时点火方式中，又把IGd分为IGdA和IGdB。 3、无分电器点火控制系统（DIL） 无分电器点火控制系统是一种全电子化的点火系统。 优点：（1）由于没有机械传动，减少了分火头与旁电极这一中间跳火间隙的能量损耗和干扰；
