粉碎机种类大全

合集下载

中药粉碎机分类

中药粉碎机分类随着生活水平的提高，人们对于中药材的需求不断增加。

为了更好地提取中药材中的有效成分，并满足不同制药技术的需求，中药粉碎机的需求也日益增加。

本文将会介绍中药粉碎机的分类。

1.切向式中药粉碎机切向式中药粉碎机又称为Disk Mill，是一种传统的磨粉机械。

它的原理是通过转动的切割盘边缘和内部磨损面的摩擦磨碎物料。

同时，物料的流动性也能帮助加速细碎。

切向式中药粉碎机具有生产效率高、可控性好等优点，而且还能适用于不同硬度、颗粒度的中药材。

2.涡轮式中药粉碎机涡轮式中药粉碎机是近年来新型的磨粉机械。

与传统的磨粉机械不同，涡轮式中药粉碎机可以通过在转子内壁增加刃口实现细碎。

这种机械的主要优点是能够实现超细粉碎，并且可控性好，在中药制药流程中十分适用。

3.球磨式中药粉碎机球磨式中药粉碎机以轮胎为主要部件，固定的轮开动后，旋转式磨盘带动物料进行松散、磨粉。

该机型适用于制备大批量凝聚态粉剂，其主要缺点是粉碎难度大，设备能耗高，同时也存在一定的杂质问题。

4.超声波中药粉碎机超声波中药粉碎机是应用超声波能量进行中药材的超细粉碎的一种新型技术。

在磨粉过程中，通过超声波在物质颗粒中引起物理调理作用，进而使粉末颗粒的大小达到纳米级别。

这种粉碎技术操作简单、无污染，粉碎效果显著，原料利用率高等优点，但同时也引发了超声波在使用中频繁故障的问题。

5.液流式中药粉碎机液流式中药粉碎机又称为湿式磨粉机，采用循环水作为助磨介质，提高了磨粉的效率，提高了产能和鲜草植物中有效成分的提取率。

同时也具有能耗低、寿命长，安全可靠等优点，不过也需要注意机器内部皮带泄漏水情况的控制。

总结中药粉碎机的分类有很多，使用方法也不尽相同，根据药材的不同特性和处理工艺的要求，选择适合的机型是十分重要的。

本文介绍了切向式中药粉碎机、涡轮式中药粉碎机、球磨式中药粉碎机、超声波中药粉碎机以及液流式中药粉碎机等五种常见的中药粉碎机。

总之，在制药流程中科学合理地选择中药粉碎机的类型，能够更好的提高生产效率，保证药品质量，同时也需要注意设备的操作和保养。

粉碎设备的分类

粉碎设备的分类
按粉碎机械的结构特征可将粉碎设备分为五类。

锤片式粉碎机：该机利用高速、旋转的锤片撞击作用使物料破碎。

其结构简单、操作方便、价格便宜、适应性广，除水分较高饲料外，几乎可粉碎所有饲料。

如淀粉含量较高的谷物，含油较高的饼粕，含纤维较高的果壳、秸秆等。

目前国内、外饲料厂普遍采用该种机型。

爪式粉碎机：主要利用撞击和剪切作用，撞击部件与设备固定，撞击作用强烈，适合粉碎脆性硬质物料。

盘式粉碎机（盘磨）：利用磨擦与切削作用粉碎饲料。

盘式粉碎机的工作面有圆盘形式或圆锥形，可以一盘固定、一盘转动，或以两盘相向转动。

该机适用于粉碎干燥而不含油的饲料，可得较细的成品。

辊式粉碎机：常用两个表面带有横向斜齿的同径磨辊，因相向或不同速转动而产生的剪切、挤压作用将物料粉碎，适合粉碎谷物饲料，不适于粉碎含油或含水分大于18%的物料。

破饼机：将大块油饼破碎成小块，以后经粉碎机细碎。

破饼机有锤片式及对辊式两种。

锤片式机械结构简单，但噪声大，辊式的机械结构复杂。

按产品粒度来分：粉碎机可分为粗碎机、中碎机、微粉碎机和超微粉碎机。

在饲料生产企业，一般选用中碎的锤片式粉碎机做为主要粉碎机械。

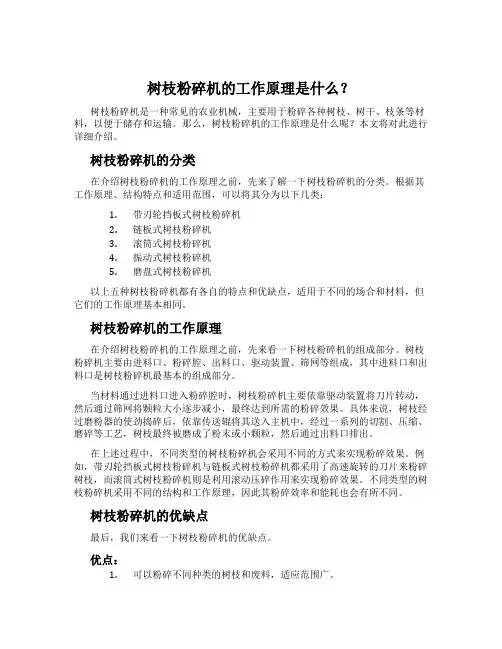

树枝粉碎机的工作原理是什么？

树枝粉碎机的工作原理是什么？树枝粉碎机是一种常见的农业机械，主要用于粉碎各种树枝、树干、枝条等材料，以便于储存和运输。

那么，树枝粉碎机的工作原理是什么呢？本文将对此进行详细介绍。

树枝粉碎机的分类在介绍树枝粉碎机的工作原理之前，先来了解一下树枝粉碎机的分类。

根据其工作原理、结构特点和适用范围，可以将其分为以下几类：1.带刃轮挡板式树枝粉碎机2.链板式树枝粉碎机3.滚筒式树枝粉碎机4.振动式树枝粉碎机5.磨盘式树枝粉碎机以上五种树枝粉碎机都有各自的特点和优缺点，适用于不同的场合和材料，但它们的工作原理基本相同。

树枝粉碎机的工作原理在介绍树枝粉碎机的工作原理之前，先来看一下树枝粉碎机的组成部分。

树枝粉碎机主要由进料口、粉碎腔、出料口、驱动装置、筛网等组成，其中进料口和出料口是树枝粉碎机最基本的组成部分。

当材料通过进料口进入粉碎腔时，树枝粉碎机主要依靠驱动装置将刀片转动，然后通过筛网将颗粒大小逐步减小，最终达到所需的粉碎效果。

具体来说，树枝经过磨粉器的使劲捣碎后，依靠传送辊将其送入主机中，经过一系列的切割、压缩、磨碎等工艺，树枝最终被磨成了粉末或小颗粒，然后通过出料口排出。

在上述过程中，不同类型的树枝粉碎机会采用不同的方式来实现粉碎效果。

例如，带刃轮挡板式树枝粉碎机与链板式树枝粉碎机都采用了高速旋转的刀片来粉碎树枝，而滚筒式树枝粉碎机则是利用滚动压碎作用来实现粉碎效果。

不同类型的树枝粉碎机采用不同的结构和工作原理，因此其粉碎效率和能耗也会有所不同。

树枝粉碎机的优缺点最后，我们来看一下树枝粉碎机的优缺点。

优点：1.可以粉碎不同种类的树枝和废料，适应范围广。

2.粉碎后的树枝易于储存和运输。

3.可以提高废料的利用率，降低环境污染。

缺点：1.树枝粉碎机需要消耗大量的能源，存在一定的能源浪费。

2.不同类型的树枝粉碎机与不同品质的树枝材料之间的粉碎效率存在一定差异，影响粉碎效果。

结论总的来说，树枝粉碎机是一种重要的农业机械，其工作原理和分类非常丰富多彩。

食品粉碎切割机械介绍

切割
切割——是利用切割器具（如切刀等）与物料的相对运动时产生的剪切力达到切断、切碎效果的单元操作。
食品切割目的主要有：
（1）获得一定形状的产品单体，如切丝、切丁、切片。（2）获得质地组成均一化的产品，如通过斩拌和擂溃等操作，
得到组成均一、质地细腻的产品。
食品工厂机械与设备——第五章粉碎切割机械
两大类冲击式粉碎机
机械冲击式粉碎机——依靠高速旋转的棒或锤等部件冲击或打击颗粒，使其粉碎。
气流磨——利用高速空气流或过热蒸汽，使颗粒加速产生相互冲击力、碰撞力或与器壁发生冲击碰撞作用而被粉碎。
食品工厂机械与设备——第五章粉碎切割机械
气流式粉碎机原理
气流式粉碎机是比较成熟的超微粉碎设备。它使用空气、过热蒸汽或其它气体通过喷嘴喷射作用成为高能气流。高能气流使物料颗粒在悬浮输送状态下相互之间发生剧烈的冲击、碰撞和摩擦等作用，加上高速喷射气流对颗粒的剪切冲击作用，使物料得到充分研磨而成超微粒子。
食品工厂机械与设备——第五章粉碎切割机械
三、选择题
4. 气流式粉碎机能获最小粒度的粉体。
4. A.= 50μm B. <50μm C. =1μm D. =20μm
5. 悬辊盘磨机的进料粒度。
A. 在30~40mm之间 B.在 44~125μm之间 C. 在88~150μm之间 D. <150μm
的切割能力无关。 15. 斩拌机旋转剁刀的半径相同。
食品工厂机械与设备——第五章粉碎切割机械
一、判断题
16. 斩拌机出料转盘既可以上下摆动，也可左右摆动。 17. 鱼鳞孔刀式破碎机适用于土豆破碎，但不适用于苹
果破碎。 18. 齿刀式破碎机生产能力大，适合大型果汁厂使用。 19. 打浆机只能将水果打成浆，而不能去除其中的果皮

制药设备与工程设计第5章粉碎及分级设备

粉碎的目的
降低固体物料的粒径，增大比表面积。增大与液体分散媒体的接触面，可以加快药物的溶出速度，提高药物利用率；
便于几种不同的固体物料混合均匀，提高分散均匀性。
衡量固体物料粉碎效果的参数
破碎比：粉碎前后固体物料的颗粒直径之
比。
i D
d
因为粉碎前后物料粒度不一致,一般用平均粒径表示粒度。
齿辊的技术特性系指磨辊表面的齿数、磨齿角度、磨齿斜度和一对磨辊磨齿排列等。
l.磨辊齿数
它是以磨辊表面单位圆周长度上的拉丝数目，即每厘米或每英寸圆周长度内的齿数来表示的。
2.磨齿角度
磨辊表面经拉丝机刀头切削后，磨齿两斜面的夹角，叫磨齿齿角。
3磨齿斜度
为了增强破碎和剥刮能力，降低能耗，提高面粉质量，磨辊表面的齿纹必须与圆柱体母线有一个倾角α。如果磨齿没有斜度，那么物料就不能连续地受到研磨，麸皮将被切成条状，工作时还会引起磨辊震动，以致损坏磨齿。通常，用磨辊长度 L和磨齿斜距ｓ之比表示斜度，常用斜度为ｓ／L=1:7～1:10。也可以用倾角α表示，一般α＝10°～16°。
第1节粉碎设备第2节分级设备第3节均化设备
第1节粉碎设备
一.粉碎机械的选型二.锤式破碎机三.球磨机四.振动磨五.气流磨
尺寸减小
对物料施加一定的外力，克服分子间的内聚力，将物料分裂破碎的操作称为尺寸减小。尺寸减小的过程始终伴随着物料的体积由大变小，比表面积由小变大，不断增加、而物料的化学性质不会发生变化。
① 空气动力学特性的不同--气流清选法; ② 颗粒大小的不同--筛选法; ③ 颗粒形状的不同--精选; ④ 比重的不同--干法比重分选和湿法比重分

锤片式粉碎机

锤片式粉碎机（一）锤片式粉碎机的种类按粉碎机的进料方向，锤片式粉碎机有径向（顶部）进料式、切向进料式和轴向进料式三种。

按筛板的形式分类有：有筛式、无筛式。

按粉碎室的形状分类有：环形粉碎室和水滴形粉碎室粉碎机。

在饲料厂中应用最为广泛的是顶部进料的锤片式粉碎机。

（二）一般构造和工作过程1、一般构造锤片式粉碎机一般由供料装置、机体、转子、齿板、筛片（板）、排料装置以及控制系统等部分组成。

a .进料口进料口的作用是使物料能均衡地进入粉碎机。

按进料方向可分为切向、径向和轴向进料式。

切向进料式锤片式粉碎机多用半圆形底筛，通常小型粉碎机中采用较多。

轴向进料可在最大范围内安装筛板，有利于及时地排出粉碎的细物料。

径向进料式锤片粉碎机，适合于加工谷物、饼粕或其它颗粒不很大的原料以及产量较大的粉碎机。

进料挡板可以调节进料方向，转子可作正反向旋转，这样，锤片一个角磨损后，将转子反转不必调换锤片，就可以用锤片的另一个边角锤击物料，减少更换锤片的次数。

b.转子转子是锤片粉碎机的主要工作部件，包括锤片、销轴、锤片架及中心轴等等。

锤片通过销轴连接在锤片架上，锤片架由主轴带动高速旋转，进而使锤片获得很高的线速度，在锤片的高速撞击下物料被粉碎。

c.筛片筛片包在转子外面，所包围的空间称为粉碎室，物料在粉碎室内被锤片击碎后，细的粒子通过筛孔排出，故筛片主要起着控制粉碎粒度的作用。

同时筛片在粉碎期间也对物料起搓擦、剪切作用。

筛片所包围的粉碎室部分所对应的圆心角，称为包角，包角是筛片的主要参数之一。

筛片属易损部件。

d.机体粉碎机的机体的作用主要是支撑固定工作部件、保证物料顺利进入粉碎室，在机体的内腔装有筛片，同时将被粉碎且能穿过筛孔的物料收集，使之从下部排料口顺利排出。

2、工作过程粉碎机的工作机理比较复杂，也有许多研究。

现仅介绍大家公认的顶部进料式锤片式粉碎机的工作机理。

原料由粉碎机顶部靠重力自流进料方式落入粉碎机进料口，下落速度约1.64～3.28m/s，原料在转子的上方受到锤片的第一次打击，在初始破碎区，由于原料与锤片端部的速度差异极大，物料流的大部分被粉碎或破裂。

粉碎机的分类

粉碎机的分类
粉碎设备是破碎机械和粉磨机械的总称。

两者通常安排料粒度的大小作大致的区分：排料中粒度大于3毫米的含量占总排料量50以上者称为破碎机械；小于3毫米的含量占总排料量50以上者则称为粉磨机械。

有时也将粉磨机械称为粉碎机械，这是粉碎设备的狭义含意。

应用机械力对固体物料进行粉碎作业，使之变为小块、细粉或粉末的机械。

利用粉碎机械进行粉碎作业的特点是能量消耗大、耐磨材料和研磨介质的用量多，粉尘严重和噪声大等。

粉碎设备的分类方法有很多种，或按结构形式，或按粉碎方法，或按运动速度，或按受力种类，或按细化程度来划分。

按细分程度来看，可分为粉碎设备有橡塑粉碎设备，涡轮式粉碎设备，气流粉碎设备，无筛立式粉碎设备，超微分级机粉碎设备及其他专用配套机械，粉碎设备等等。

粉碎设备一般分为机械式粉碎机、气流粉碎机、研磨机和低温粉碎机四个大类：
一、机械式粉碎机
机械式粉碎机是以机械方式为主，对物料进行粉碎的机械，它又分为齿式粉碎机、锤式粉碎机、刀式粉碎机、涡轮式粉碎机、压磨式粉碎机和铣削式粉碎机六小类。

二、气流粉碎机
气流粉碎机是通过粉碎室内的喷嘴把压缩空气（或其他介质）形成气流束变成速度能量，促使物料之间产生强烈的冲击、摩擦达到粉碎的机器。

三、研磨机
研磨机是通过研磨体、头、球等介质的运动对物料进行研磨，使物料研磨成超细度混合物的机器。

四、低温粉碎机
低温粉碎机是经低温（最低温度可达零下70℃）处理，对物料进行粉碎的机器。

饲料粉碎机的种类与使用方法

２２８
盎、筛子、进料装置和料斗等部件组成。（１）机体：是粉碎机的骨架，为铸铁件，内因为圆形粉碎室，粉碎工作在该室内进行。（２）动齿盘：也叫转子，是主要工作部件，安装在铀上，由轴承支经，并由铀端皮带轮带动。盘上的齿交错排列，最里为搅拌齿，第二层为粗碎齿，第三层为细碎齿。（３）定齿盘：用：三个螺栓固定在活门上，其Ｊ二铸有两层等距分布的出爪，伸人动盘的员齿和因齿之间，内层为粗碎齿，外层为细碎齿，与动齿配合粉碎物料。（４）筛子：筛子是粉碎室的一部分，由筛圈、耀片、埋头螺钉答组成。２、爪式粉碎机的工作过程：爪式粉碎机主要靠冲击原理进行粉碎。工作时受到高速旋转的回齿和扁齿的猛烈冲击和剪切作用，同时在离心力作用人饲料由动齿盘中心向外移动，不断地与定齿欲、筛片等和饲料问的摩擦，因而逐渐细碎成粉。合格的粉粒靠动齿盘高速旋转而肜成的风压．通过筛孔将其吹出，不能通过筛孔的饲料继续被控击，直至通过筛孔为止。五、粉碎机的使用】、检查（１）底座是否牢靠。（２）各零部件是否完整，（３）润滑是否良好。（４）动力机与粉碎机两者的铀线是否乎６Ｄ距离是否适合两皮带轮端面是否在同一平面内，转动方向是否符合要求。（５）机内有无杂物，转子转动是否灵沼。在上述检查确认正常后，进行空车试运转，正常，确认一切正常后，才能正式生产。
２、调整
（１）传动皮带的调整：以保持皮带应有紧度，使之不扣

粉碎机结构及工作原理

粉碎机结构及工作原理
粉碎机是一种用于将物料粉碎成粉末或颗粒的机械设备，常见
的粉碎机包括颚式破碎机、冲击式破碎机、锤式破碎机等。

接下来
我将从结构和工作原理两个方面来详细介绍粉碎机。

1. 结构：
粉碎机通常由进料装置、破碎装置、排料装置、传动装置、
支撑装置和控制系统等组成。

进料装置，用于将物料送入破碎机内部，通常采用输送带或
者震动给料机。

破碎装置，是粉碎机的核心部件，包括破碎腔、破碎锤头或
破碎齿板等，通过破碎装置对物料进行粉碎。

排料装置，用于将粉碎后的物料排出机器，通常采用振动筛
或者螺旋输送器。

传动装置，提供动力，使破碎装置得以运转，通常包括电机、
皮带传动或齿轮传动等。

支撑装置，用于支撑和固定粉碎机的各个部件，确保机器的稳定运行。

控制系统，用于控制粉碎机的启动、停止和运行参数，通常包括电气控制柜和操作面板等。

2. 工作原理：
粉碎机的工作原理主要取决于其类型，以锤式破碎机为例进行说明。

物料进入破碎腔后，受到高速旋转的锤头的冲击和撞击，使物料受力变形、破碎和碾磨。

破碎后的物料通过筛板孔径的控制，达到所需的粒度后被排出机器。

粉碎机的工作过程中，电机通过传动装置驱动破碎装置的旋转运动，实现对物料的粉碎。

总的来说，粉碎机通过破碎装置对物料进行机械破碎，将大块物料粉碎成所需的颗粒或粉末，广泛应用于矿山、建材、化工、冶金等领域。

希望以上内容能够全面地回答你的问题。

简介

简介塑料破碎机英文名：Plastic crusher，又叫塑料粉碎机主要用于破碎各种塑性塑料和橡胶如塑料异型材、管、棒、丝线、薄膜、废旧橡胶制品。

粒料可直接供挤出机或注塑使用用，也可以通过基础造粒再生使用。

塑料破碎机还有一种是注塑机的周边设备，可以破碎回收注塑机产生的不良品及水口料的机器。

原理塑料破碎机通过电动机带动动刀刀盘高速旋转，在动刀高速转动的过程中与定刀形成相对运动的趋势利用动刀与定刀之间形成的间隙造成塑料粉碎剪切的切口从而将大块塑料进行破碎，破碎后的塑料通过筛网对塑料颗粒大小进行过滤输出。

用途可用于箱类、薄管件、吹塑件、瓶、壳等废旧塑料的再次粉碎回收或作为注塑机的辅助机器对注塑机水口料或次品件进行重新粉碎利用。

分类一、硬塑料破碎机1、ABS、PE、PP板等板材粉碎回收。

2、针对板材料粉碎而独特设计的长方型投料口，便于长条型板材投入粉碎，提高工作效率。

可选配吸料风机、储料桶组成板材粉碎回收系统可更加充分发挥回收效率。

3、采用密封轴承，使轴承转动长时间保持良好；刀型设计合理，产品成粒均匀；刀座热缩处理，外形设计美观大方。

二、强力塑料粉碎机1、片型刀结构介于爪刀、平刀之间，适合破碎普通片材、管材、型材、板材及包装材料等塑料制品。

2、通用型塑料粉碎机，采用密封轴承，使轴承转动长时间保持良好；刀型设计合理，采用合金钢刀片，产品成粒均匀；刀座热缩处理，且经过严格的平衡测试，外形设计美观大方。

三、塑料管材塑料破碎机1、适合粉碎各类中小型塑料管材，如PE、PVC管、硅芯管等管材粉碎回收。

2、针对管材料粉碎而独特设计的圆管型投料口，便于长条型管材投入粉碎，提高工作效率。

可选配吸料风机、储料桶组成管材粉碎回收系统可更加充分发挥回收效率。

刀型分类爪刀破碎机适用于各种塑料之粉碎再利用，尤其对各类硬性塑料（如料头、鞋楦料等）效果更佳。

破碎机刀片破碎机操作方便，换刀简便，快捷；刀架优化设计，爪型刀可分散受力度，使得每片刀的剪切力加大，适合破碎厚材料，硬质料块、料头等，有效的提高了刀具切削力、减少刀具磨损；设有电控安全设计，料斗采用双层结构，内填隔音材料，使得设备具有良好的安全性及环保性，省电耐用。

粉碎机详细分类

粉碎机详细分类粉碎机的分类按粉碎机的进料方向，可分为切向喂料式、轴向喉料式和径向暇料式二种。

按某些部件的变异分类可分为两种类型：水滴形粉碎式粉碎机和元筛式粉碎机。

①切向喂人式粉碎机。

该机型是一种通用型粉碎帆，出切线方向喂人物料，在卜机体亡安有齿板，故筛片包角一般为180。

u可以粉碎谷粒、泊饼粒、秸秆等各种物料，常附有卸料用的集料简和风机、广泛用于农村及小型物料粉碎加工企业中。

②轴向喂入式粉碎机：多为自吸喂入式(靠转子内安装的四个叶片起风机作用)，转子周围内有包角为360。

的筛片(环筛或水滴形筛)。

这类粉碎机若在进料斗勺机壳衔接处装有动刀和定刀，秸秆物料进入粉碎室时先被切城碎段，以利于加工秸秆物料。

本文出自：③径向(项部)喂入式粉碎机：该机型的特点是整个机体左朽对称，转子可正反转工作*当锤片一侧磨损后，可改变进料的进料导向机构，以改变物料喂料方向.同时改受转子旋转方向，可不需停车拆卸即可实现锤片倒换;筛片边角较大(约300。

)，有利于出料;进出料口可功界隔绝，便于白动控制生产过程，多用于大、小型物料粉碎厂缺点是只能用于粒料的粉碎。

④水滴形粉碎式粉碎机:水滴形粉碎可以破坏影响筛理能力的环流层，从而提高了粉碎效率，降低了能耗。

按结构个同又有全筛式和部分齿板式。

部分齿板式270。

角的筛片，共余的上部直线部分为齿板⑤大筛式粉碎机:出机体、转子、控制室和风机等组成。

作业时，物料靠白重及负压从喂入门进入粉碎空，受到高速回转的转7—的锤片和粉碎家上的齿板的作用，而被击碎、剪切碎和磨碎，粉粒在风机的负压作用下沿轴向被吸出，当经过控制轮时被补充粉碎。

成品的粒度通过调节控制轮与衬套的间隙控制。

它主要用于经过预粉碎的贝壳的粉砷。

用该机粉碎贝壳pJ减少锤片的磨损，并可提高产量，减少电耗。

1、超微粉碎机工作原理物料与研磨介质同装入弹簧支撑的磨筒内，电动机通过挠性轴套带动激振器中的偏心轮旋转，产生周期性的激振力，使磨机简体在支撑弹簧上产生高频振动，磨机简体获得了近似圆的椭圆运动，通过研磨介质本身的高频振动、自转运动及旋转运动，使研磨介质之间、研磨介质与筒体内壁之间产生强烈的冲击、研磨、剪切等作用而对物料进行有效粉碎。

中型酒厂制曲粉碎设备型号参数及原理

中型酒厂制曲粉碎设备型号参数及原理
酒厂制曲粉碎设备是酒厂生产操作中不可或缺的设备，它能够将原料粉碎成所需要的
细度，使之更容易溶解和提取成酒精。

在酿酒过程中，将原料制作成糊状是很重要的一步，因为它可以促进淀粉分解酵母发酵。

下面介绍一下中型酒厂制曲粉碎设备的型号参数及原理。

一、型号参数
中型酒厂制曲粉碎设备主要有两种型号：立式粉碎机和搅拌磨。

其型号参数如下：
1.立式粉碎机
型号：FL 序列
功率：11-132kW
产量：300-3000 kg/h
精度：1-30 目
材料：不锈钢、高锰钢、铬钼钢
2.搅拌磨
二、原理
立式粉碎机主要由进料口、粉碎室、出料口、传动系统等部件组成。

流程如下：
（1）工作时，将原料通过进料口加入粉碎室。

（2）随着粉碎室内叶轮的高速旋转，原料被强制迅速靠近切割刀具，粉碎室内的刀具通过剪切、撞击等方式将原料分成微粒，完成快速分散和混合作用。

（3）粉碎后的物料从出料口中输出，粉碎效果良好。

（2）随着磨盘的运转，磨盘上的磨齿会将原料剪切、撞击、摩擦等作用下分解成微粒，同时可对原料进行混合。

粉碎机的分类及应用2009

文章链接：中国化工仪器网/Tech_news/detail/36917.html
平炉
电炉
转炉
矿石粒度(㎜)
50～250
50～100
10～50
(2)在制药工业中，不同的药对原药的粉碎粒度要求也不同，见下表药品类型
冲剂药
片剂药
眼科药
制药粒度(um)
150～200
100～150
10～50
(3)在食品工业中，不同的食品对米粉的粉碎粒度要求也不一样，见下表食品类型
汤团
年糕
蒸糕
米粉粒度(um)
粉碎机的分类及应用2009-7-24来源：上海锐聪实验室设备有限公司>>进入该公司展台粉碎机，顾名思义就是利用外来力量，克服物料的内聚力，将大颗粒固体物料变为小颗粒甚至微粉粒的一种机械设备。一、粉碎的目的物料粉碎主要由粉碎机(破碎机和研磨机)来完成，其目的如下：1、均化：随着粉碎的进行，大颗粒物料破碎成细粉状态，这样才能使几种化学成分不同的固体物料的混合得到良好的均匀效果。2、解离：随着矿产资源的开发利用，而许多矿石的有用成分同杂质紧密地结合在一起，为使矿石中有效成分解离，只有将其充分粉碎，经过选矿才能将有用成分同杂质分开，并剔除杂质得到较纯净的精矿。3、粒度分级：在工业生产中，由于具体的生产工艺要求，对固体原料有较严格的粒度要求。(1)在冶金工业中，其不同的冶炼方法对矿石的粒度要求也不同，见下表冶炼方法
70～100
100～150
150～250
4、使物料的比表面积增加：比表面积是单位质量或体积的物料的表面积，物料的粒度越小，其比表面积越大，增加物料的比表面积可使物料同周围介质的接触面积增大，从而反应速度加快。例如：催化剂的接触反应，固体燃料的燃烧与气化，物料的溶解、吸附与干燥。水泥的标号越高，其粒度越细，比表面积也就越大。5、超细粉碎：随着现代工业发展，新材料的开发，需要把物料粉碎碾磨得非常细(10um以下)，以满足精细陶瓷、电子材料、磁性材料、催化剂等新兴工业的需要。二、粉碎机的由来几万年前，古猿人为了生存就知道用石块来敲碎所需的物料和食物，随着社会的进步，人类用杠杆定理制作舂米器，利用磨擦挤压原理，制作石磨……都是为了将大颗粒物料变成所需颗粒或粉粒物料，又随着欧洲工业革命的兴起和各种产品材料的需要，各类粉碎机也就应运而生。三、粉碎机的结构及工作原理1、主要结构：粉碎机主要由进料装置、粉碎室、离心转盘、齿圈板、筛网板、出料斗、电机、传动装置等构成。2、工作原理：被粉碎的物料受自身重力或外力作用，由进料口进入粉碎机后，经高速旋转的离心盘的作用，沿径向分布并获得离心动力，离开园盘后又高速飞向齿圈板，这样，物料与齿圈板、物料与物料之间不断地相互碰撞及摩擦，物料也就不断地被粉碎直至达到一定的细度，最后经筛网板被排出粉碎机外，成为所需的产品。四、粉碎机在生产中的应用随着历史在前进、生产在进步，粉碎机在各生产、科研、医疗等行业被广泛应用。在制药生产中，药品原料需要被粉碎成一定的细度，才能制粒，然后压制成药片或制成冲剂颗粒，有些甚至要研磨成微粉，制成眼科药剂，尤其中药生产中，有些原料药或是纤维类、或是坚固类、或是脂膏类，无所不有，因此，需要各种类型的粉碎机来加工这些原料药；在化工行业，除了液体和气体产品外，其他产品也都需要粉碎加工；食品厂生产巧克力，各种糖果点心，也都离不开粉碎机；在饲料行业内，粉碎机更是最重要的生产设备，粉碎机选用妥否，直接影响到饲料的产量和企业的经济效益，除了以上行业外还有矿产、涂料、冶金等行业，甚至科研单位都非常需要粉碎机。因此，如何设计出更符合各行各业生产需要的、先进的粉碎机是粉碎机生产单位的当务之急。五、粉碎机的类别粉碎机一般分为机械式粉碎机(machine mill)、气流粉碎机(pneumatic cracker)、研磨机(grinding machine)和低温粉碎机(low-temperature mill)四个大类：1、机械式粉碎机是以机械方式为主，对物料进行粉碎的机械，它又分为齿式粉碎机、锤式粉碎机、刀式粉碎机、涡轮式粉碎机、压磨式粉碎机和铣削式粉碎机六小类：(1)齿式粉碎机(tooth mill)：由固定齿圈与转动齿盘的高速相对运行，对物料进行粉碎(含冲击、剪切、碰撞、摩擦等)的机器。(2)锤式粉碎机(hammer mill)：由高速旋转的活动锤击件与固定圈的相对运动，对物料进行粉碎(含锤击、碰撞、摩擦等)的机器。锤式粉碎机又分活动锤击件为片状件的锤片式粉碎机(paddle mill)和活动锤击件为块状件的锤块式粉碎机(block mill)。(3)刀式粉碎机(knife mill)：由高速旋转的刀板(块、片)与固定齿圈的相对运动对物料进行粉碎(含剪切、碰撞、摩擦等)的机器。刀式粉碎机又分为：a.刀式多级粉碎机(multi-stage knife mill)：主轴卧式，刀刃与主轴平行并具有单级或多级粉碎功能的机器。b.斜刀多级粉碎机(multi-stage inclined-knife mill):主轴卧式，倾斜刀式并具有单级或多级粉碎功能的机器。c.组合立刀粉碎机(combined vertical-knife mill)：主轴卧式，多层立刀组合的粉碎器。d.立式侧刀粉碎机(vertical type side-knife mill)：主轴立式，侧刀转盘运动并带有分级功能的粉碎机器。(4)涡轮式粉碎机(turbo-mill)：由高速旋转的涡轮叶片与固定齿圈的相对运动，对物料进行粉碎(含剪切、碰撞、摩擦等)的机器。(5)压磨式粉碎机(press-grind mill)：由各种磨轮与固定磨面的相对运动，对物料进行碾磨性粉碎的机器。(6)铣削式粉碎机(milling breaker)：通过铣齿旋转运动，对物料进行粉碎的机器。2、气流粉碎机是通过粉碎室内的喷嘴把压缩空气(或其他介质)形成气流束变成速度能量，促使物料之间产生强烈的冲击、摩擦达到粉碎的机器。3、研磨机是通过研磨体、头、球等介质的运动对物料进行研磨，使物料研磨成超细度混合物的机器。它又分为：(1)球磨机(ball mill)：由瓷质球体或不锈钢球体为研磨介质的机器。(2)乳钵研磨机(mortar mill)：由立式磨头对乳钵的相对运动，对物料进行研磨的机器。(3)胶体磨(colloid mill)：由成对磨体(面)的相对运动，对液固相物料进行研磨的机器。4、低温粉碎机是经低温(最低温度-70℃)处理，对物料进行粉碎的机器。六、国内外粉碎技术的发展状况与市场情况由于粉碎机在各行各业的普遍使用，因此国内外对粉碎机的研究与发展均很重视。日本细川公司研制的ACM型粉碎机，是典型的立轴内分级式微粉碎机，西班牙克拉维约机械制造公司和埃格斯曼特种饲料公司联合设计制造的立式粉碎机系统也大受欧洲各国普遍欢迎。上海市药材有限公司中药机械厂新近研制的FCZ300和FCZK450粉碎机组不仅畅销上海和外地药厂及其他行业，解决了中药浸膏不易粉碎的难题，并得到了泰国等东南亚各国的青睐，江苏昆山密友实业有限公司的QYF系列流化床气流粉碎机也已问世，它填补了我国中草药材超微粉碎设备的空白，郑州金属涂塑料研究所设计制造的专门用于粉碎热塑性粉末涂料的二级闭路循环控温粉碎机，它攻克了粉碎过程中的升温难题，还有日本设计制造的气流粉碎机、德国研制的低温粉碎机均闻名于世。据笔者调研，目前我国粉碎机的市场还有很大潜力，但真正有生命力的拳头产品还不多，还有待广大科研人员和制造商们的发明创造，研制出既能解决实际难题，又具高效率的粉碎机，来填补我国乃至世界的技术空白。

破碎机型号大全

在全国范围内，使用破碎机设备的企业数不胜数，由于设备的用途广泛，适用的场所几乎涵盖了大部分的加工企业，因此其衍生和研发出来的设备型号也是各式各样的，为了便于大家选择，在这里为您提供一些常见的破碎机型号，您可以参考对于一下。

（一）卧式综合木材破碎机
进料口可自动抬升至1m高。

主要针对树根、木托盘、树枝树干等体型较大、料型较松散的木料，原料广泛，可粉碎几十种木材，成品尺寸可调节。

（二）圆盘式综合木材破碎机
进料口直径3m以上，主要针对树根、模板、打包秸秆料等体型较大的木料进行粉碎，时产10-30吨，出料输送机可折叠，设备移动方便，针对原料的不同，与卧式木材破碎机有极强的互补优势。

不同的破碎工艺有不同的破碎机型号可供选择，如粗碎颚式破碎机、中碎反击式破碎机、圆锥破系列破碎机、细砂制作冲击式破碎机等型号。

除了这些型号外，根据用户的实际生产情况，还可以选择匹配重量锤破和滚筒破碎。

破碎机的规格和型号比较多，破碎机的种类也比较多，每一种破碎机都有多种型号。

选择破碎机首先是选择破碎机的产量，使用范围，然后根据产量使用范围去确定型号。

只有正确地选型，才能给使用方企业带来利益的最大化，以上就是给您提供的相关设备信息，希望对您有帮助。

河南张升环保设备有限公司作为河南省内老牌的撕碎机设备生产厂家，生产的设备质量可靠、价格实惠，每位客户都可享受到立鼎的一站式服务，从设备选型、方案配置到现场安装、调试运行，再到售后，厂家全程包办，从根本上为用户节省投资。

粉碎机械类型、特点和操作要求

要脱水
湿式被粉碎的物料含水量＞50%
特点无粉尘飞扬，排料畅通，但成品大
多需要脱水
§1—1 小结
粉碎概念
定义方法粉碎比(i、i′、i0)
粉碎方法
对粉碎机械的要求：
1 物料与设备匹配
2 粉碎物料颗粒均匀
压碎、劈碎、剪碎、击碎、磨碎
“加热后粉碎，残余应力”
3 能耗低 4 设备耐用 5 生产安全，经济。
粉碎机械类型、特点和操作要求
§1—1 概论 §1—2 颚式破碎机 §1—3 反击式破碎机 §1—4 笼式粉碎机 §1—5 球磨机
§1—1 概论
一、粉碎的概念和意义
用外力克服固体物料的内聚力而将其分裂的过程称作粉碎。外力可以是人力、机械力、电力或者爆破力等。粉碎又可分为破碎与粉磨两个阶段。将大块物料碎裂成小块物料的过程称作破碎；将小块物料磨成细粉的过程称作粉磨。粉碎的分类分级如下：
（三）磨碎物料在两个作相对滑动的工作表面或各种
形状的研磨体之间受到摩擦作用而被粉碎
特点靠摩擦力，力作用于物料表面
用途用在细磨
适用于韧性、小块物料的粉磨
（四）剪切
如图1-1所示，当物料在两个破碎工作面间承受集中载荷的两交点（或多支点）梁，除了在外力作用点受劈力外，同时还发生弯曲折断。此方法多用于玻璃工厂中硬、脆性大块物料的破碎。
要特征
i＜i′(进料块度比最大进料口尺寸小)
即 i=(0.7～0.9)i′
四、粉碎作业
（一）粉碎原则
粉碎物料时，必须遵守一个基本原则，即“不作过粉碎”。
在粉碎作业中，被碎料的加入与碎成料排出的调节都十分重要。特别是在连续作业的场合，加料速度与排料速度不仅应当相等，还要与粉碎机的处理能力相适应。这样才能发挥其最大的粉碎效率。如果在粉碎机中滞留有碎成料，则会影响粉碎效果。碎成料的滞留意味着它有继续粉碎的可能性，遂而超过了所要求的粒度，作了过粉碎，浪费了粉碎功。而这些过粉碎的粒子会将尚未粉碎的粒子包围起来。结果在大粒子的周围，由于细小粒子所构成的弹性衬垫具有缓冲作用，妨碍粉碎的正常进行，进一步降低了粉碎效果。这种现象被称为“闭塞粉碎”。
