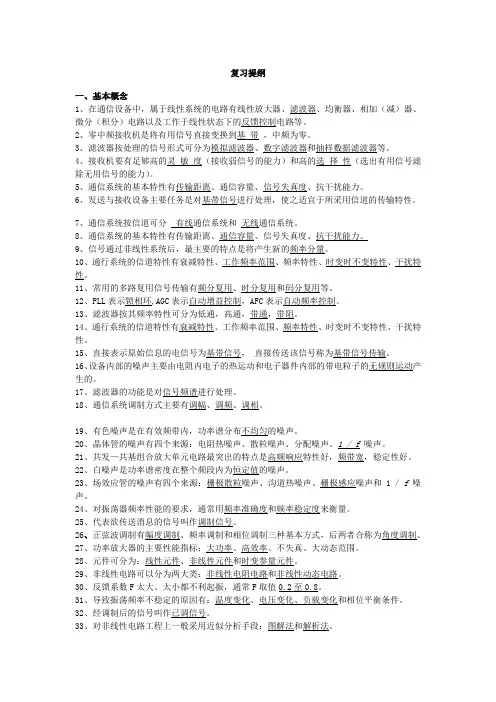

复习提纲一、基本概念1、在通信设备中,属于线性系统的电路有线性放大器、滤波器、均衡器、相加(减)器、微分(积分)电路以及工作于线性状态下的反馈控制电路等。

2、零中频接收机是将有用信号直接变换到基带,中频为零。

3、滤波器按处理的信号形式可分为模拟滤波器、数字滤波器和抽样数据滤波器等。

4、接收机要有足够高的灵敏度(接收弱信号的能力)和高的选择性(选出有用信号滤除无用信号的能力)。

5、通信系统的基本特性有传输距离、通信容量、信号失真度、抗干扰能力。

6、发送与接收设备主要任务是对基带信号进行处理,使之适宜于所采用信道的传输特性。

7、通信系统按信道可分有线通信系统和无线通信系统。

8、通信系统的基本特性有传输距离、通信容量、信号失真度、抗干扰能力。

9、信号通过非线性系统后,最主要的特点是将产生新的频率分量。

10、通行系统的信道特性有衰减特性、工作频率范围、频率特性、时变时不变特性、干扰特性。

11、常用的多路复用信号传输有频分复用、时分复用和码分复用等。

12、PLL表示锁相环,AGC表示自动增益控制,AFC表示自动频率控制。

13、滤波器按其频率特性可分为低通,高通,带通,带阻。

14、通行系统的信道特性有衰减特性、工作频率范围、频率特性、时变时不变特性、干扰特性。

15、直接表示原始信息的电信号为基带信号,直接传送该信号称为基带信号传输。

16、设备内部的噪声主要由电阻内电子的热运动和电子器件内部的带电粒子的无规则运动产生的。

17、滤波器的功能是对信号频谱进行处理。

18、通信系统调制方式主要有调幅、调频、调相。

19、有色噪声是在有效频带内,功率谱分布不均匀的噪声。

20、晶体管的噪声有四个来源:电阻热噪声、散粒噪声、分配噪声、1 / f 噪声。

21、共发—共基组合放大单元电路最突出的特点是高频响应特性好,频带宽,稳定性好。

22、白噪声是功率谱密度在整个频段内为恒定值的噪声。

23、场效应管的噪声有四个来源:栅极散粒噪声、沟道热噪声、栅极感应噪声和 1 / f 噪声。

通信电子线路复习纲要完整答案

通信电子线路复习纲要完整答案

PC = PD − PO
I C 0 、I C1 m 分别表示集电极电流 i C 脉冲波平均分量和基波分量振幅,
第三章 正弦波振荡器 1、 平衡条件、起振条件、稳定条件 P117~121 答: 平衡条件:
振幅:T (ωOSC ) = 1 相位:ϕ (ωOSC ) = 2nπ ( n = 0,1,2,.…) 振幅:V f > Vi 或T (ωOSC ) > 1 相位:ϕ (ωOSC ) = 2nπ ( n = 0,1,2,.…)
⎧ f − f L (当f C > f L 时) f I = fC + fL或 f I = ⎨ C ⎩ f L − f C (当f L > f C 时)
6、二极管双平衡稳定条件(了解)
通信 1002 班
-5-
dream-fly
7、混频增益、噪声系数的概念。 答: 混频增益: 混频器的输出中频信号电压 Vi(或功率 PI ) 对输入信号电压 VS (或功率 PS ) 的比值,用分贝数表示,即 AC = 20 lg
绪论 1、 无线通信系统由哪几部分组成,各部分的功能?P1~2 答:组成:发射装置、接收装置和传输媒质。 发射装置包括换能器、发射机和发射天线三部分。 作用:换能器:将被发送的信息变换为电信号。例如话筒将声音变为电信号。 发射机:将换能器输出的电信号变为强度足够的高频电振荡。 天线:将高频电振荡变成电磁波向传输媒质辐射。 传输媒质是自由空间。 接收装置由接收天线、接收机和换能器组成。要求:能从众多的电磁波中选出有用的微 弱信号。 作用:接收天线:将空间传播到其上的电磁波→高频电振荡。 接收机:高频电振荡还原成电信号。 换能器:将电信号还原成所传送信息 。 2、 无线电波传播方式有哪几种?P2~3 答:中长波: f ≤ 1500 KHz , λ > 200 m (沿地面传播) ; 短波: ; f : 1500KHz ~ 30MHz , λ : 10m ~ 200m (靠电离层反射传播)

东南大学通信电子线路复习大纲

东南大学通信电子线路复习大纲

通信电子线路课程要点1、选频回路与阻抗变换(1)理解选频滤波器在通信系统中的作用。

(2)掌握阻抗变换的基本原理与L匹配网络匹配法。

(3)掌握传输线变压器的分析方法。

3、电子通信系统基础(1)掌握噪声系数与等效噪声温度的概念与相互关系。

(3)掌握级联系统的总噪声系数的计算方法。

(4)掌握非线性失真和干扰的基本概念,以及非线性特性对于通信系统的影响,相关重要概念如1dB压缩点等。

(5)掌握灵敏度与动态范围等基本概念及其相关的计算。

4、调制与解调(1)掌握调幅(AM、DSB、SSB)的概念,相关信号的表达式的分析及重要参数的计算、信号的频谱表达方法。

(2)掌握简单调制解调系统的频谱分析方法。

(3)掌握调频、调相的基本概念、主要指标的计算。

5、发射机、接收机结构(1)理解常见几种接收机主要结构、主要指标。

(2)理解超外差接收机的概念、组成结构图、主要实现方法。

(3)掌握接收机中的主要干扰的类型,理解镜像抑制接收机的概念。

(4)理解AGC、AFC基本原理6、低噪声放大器(1)掌握晶体管高频小信号模型及其分析方法;(2)理解LNA的主要指标及主要性能参数的计算方法;7、低噪声放大器与混频器(1)掌握混频器的基本电路结构,从混频器输出频率表达式对比分析各种结构混频器的工作及其特点,会计算混频器输出电压信号表达式。

(6)理解解混频器级联的端接与平衡-非平衡转换;7、锁相环与频率合成(1)掌握PLL的基本结构、PLL的基本时域与频域数学模型。

(2)掌握PLL的各组成模块的数学模型,四种常见滤波器的表达式。

(3)掌握PLL整数频率合成器的结构、小数频率合成技术的参数计算。

(4)掌握DDS的基本计算。

8、功率放大器(1)理解A、B、C、D类射频功率放大器的电路结构特点与工作原理。

(2)会计算A、B类功放的效率及相关参数。

(3)掌握射频功放的阻抗匹配网络的基本原理与设计方法。

理解功率合成技术的原理。

附录:常用术语的中英文对照射频:Radio Frequency低噪声放大器:Low Noise Amplifier混频器:Mixer锁相环:Phase Locked Loop功率放大器:Power Amplifier鉴相器:Phase Detector鉴频鉴相器:Phase Frequency Detector压控振荡器:V oltage Controlled Oscillator电荷泵:Charge Pump本振:Local Oscillator中频:Intermediate Frequency自动增益控制:Auto Gain Control自动频率控制:Auto Frequency Control2。
