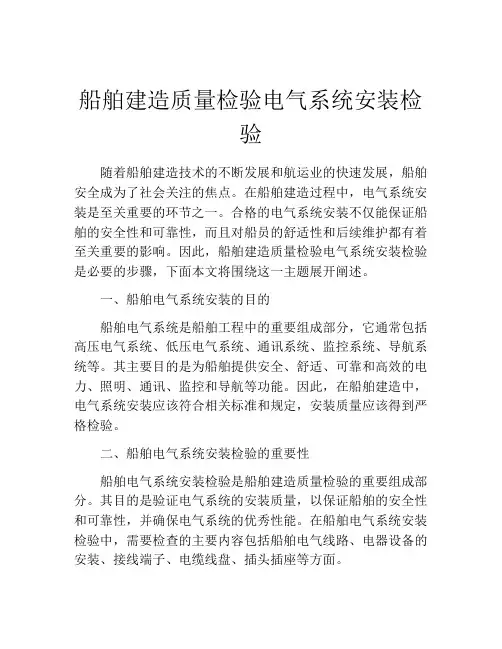

船舶建造质量检验电气系统安装检验随着船舶建造技术的不断发展和航运业的快速发展，船舶安全成为了社会关注的焦点。
在船舶建造过程中，电气系统安装是至关重要的环节之一。
合格的电气系统安装不仅能保证船舶的安全性和可靠性，而且对船员的舒适性和后续维护都有着至关重要的影响。
因此，船舶建造质量检验电气系统安装检验是必要的步骤，下面本文将围绕这一主题展开阐述。
一、船舶电气系统安装的目的船舶电气系统是船舶工程中的重要组成部分，它通常包括高压电气系统、低压电气系统、通讯系统、监控系统、导航系统等。
其主要目的是为船舶提供安全、舒适、可靠和高效的电力、照明、通讯、监控和导航等功能。
因此，在船舶建造中，电气系统安装应该符合相关标准和规定，安装质量应该得到严格检验。
二、船舶电气系统安装检验的重要性船舶电气系统安装检验是船舶建造质量检验的重要组成部分。
其目的是验证电气系统的安装质量，以保证船舶的安全性和可靠性，并确保电气系统的优秀性能。
在船舶电气系统安装检验中，需要检查的主要内容包括船舶电气线路、电器设备的安装、接线端子、电缆线盘、插头插座等方面。
三、电气系统安装检验的相关标准和规定在船舶电气系统安装检验中，相关标准和规定非常重要。
以下是一些常用的国际标准和规定：1. IEC 60092-301 Electrical Installations in Ships. Part 301: Equipment - General2. IEC 60092-302 Electrical Installations in Ships. Part 302: Electrical Installations in Cargo Ships with Length L70m and Above3. IEC 60092-303 Electrical Installations in Ships. Part 303: Electrical Installations in Small Craft4. IEC 61892-1 Mobile and Fixed Offshore Units - Electrical Installations - Part 1: General Requirements5. IEC 61892-2 Mobile and Fixed Offshore Units - Electrical Installations - Part 2: System Design此外，国际海事组织（IMO）和各国船检机构也制定了一系列相关标准和规定，以确保船舶电气系统安装的质量。
船舶设备安装检验指导书(2024)
船舶设备安装检验指导书引言船舶设备的安装检验是一个非常重要的环节，对于确保船舶正常运行和船员的安全至关重要。
本文将详细介绍船舶设备安装检验的流程和要点，以帮助相关人员顺利完成船舶设备的安装检验工作。
概述船舶设备安装检验是指在船舶建造或设备更新过程中，对船舶设备进行安装、调试和检验的一系列工作。
其目的是确保安装的设备符合相关规范和标准，能够正常运行，并满足船舶的操作需求。
船舶设备包括主机、发电机组、舾装设备、航行设备等。
在进行船舶设备安装检验时，需要遵守一系列具体的步骤和标准。
正文1.设备安装前准备1.1确定安装位置：根据船舶布局和设备要求，确定设备的安装位置，保证能够正常使用和维修。
1.2确定安装方式：根据设备类型和船舶结构，确定设备的安装方式，包括固定方式、支撑方式等。
1.3确定连接方式：根据设备的功能和工作要求，确定设备的连接方式，包括电气连接、气源连接、液源连接等。
2.设备安装过程2.1安装设备底座：根据设备的底座尺寸和结构要求，安装设备的底座，确保牢固可靠。
2.2安装设备本体：根据设备的安装要求，将设备安装在底座上，并进行相应的连接和调整。
2.3连接供电系统：按照设备的电气要求，连接设备到船舶的供电系统，确保设备能够正常运行。
2.4安装辅助设备：根据设备的功能需求，安装相应的辅助设备，如冷却系统、排气系统等。
2.5联调测试：在设备安装完成后，进行相应的联调测试，确保设备的各项功能正常。
3.安装检验要点3.1设备定位检查：检查设备的位置、固定方式和连接方式是否符合要求。
3.2设备安装质量检查：检查设备的底座安装质量、设备本体安装质量和辅助设备安装质量。
3.3连接线路检查：检查设备的电气连接、气源连接和液源连接是否符合要求。
3.4设备功能检查：通过相应的测试和操作，检查设备的各项功能是否正常。
3.5安全防护检查：检查设备的安全防护措施是否完善，如防护罩、防护网等。
4.安装检验流程4.1编写安装检验计划：在开始安装检验前，编写相应的安装检验计划，明确检验内容和流程。
海船电气检验要点
沿海航行船舶检验（电气部分）本文（讲义）阐述了沿海航行船舶（主要为货船）建造检验包括现有船舶的初次检验的重点、要点及应注意的问题，同时列举出了一些检验中常见问题供参考。
一、电缆敷设的检验电缆敷设是建造船舶中比较重要的一环，在电气工程的检验中，电缆敷设的检验也是一项比较复杂的工作。
其中包括：对电缆合格证书的审核、不同电缆的识别、电缆的紧固、电缆贯通件的密封、电缆的分布和电缆的机械保护等。
1、在检验前应了解电缆的特性，电缆的选择应根据敷设处所的环境条件、敷设方式、电流定额、工作定额和允许电压降等因素来确定。
1）首先应检查所有要使用的电缆是否具有船用产品质量证书和船检认可的产品证书；2）海船要求电缆一般应采用成束滞燃型电缆，如采用单根滞燃型电缆，而需成束敷设时则应采用限制火焰沿电缆束蔓延的措施：设置挡火板或在电缆束上涂以经认可的耐火涂料，因为限制火焰沿电缆束蔓延的措施在工艺上要求较高且复杂，所以建议在选择电缆时应选用成束滞燃型电缆，如CEF92/SA；3）为节约成本，船上很少采用耐火型电缆，所以在失火状态下必须维持工作的重要设备的电缆，例如连接通用报警、应急照明、应急消防泵至应急配电板等的电缆，如穿过较大失火危险区，应为耐火型电缆，此点应着重仔细检查，船厂设计有时疏忽这一点。
类似的还应注意在厨房,净油机室（较大失火危险处所）应注意检查除厨房设备，净油机设备用电缆外，其它电缆不应穿过这类处所；4）电缆的电压降问题也应特别注意，＞50V以上的电路中，根据经验选择电缆截面是没有问题的，但在≤50V的电路中应核查电压降计算书和电缆走向的合理性后，保证所有的设备在工作时，总的电压降在10%的范围。
特别是DC24V的航行信号灯、舵机控制电磁伐、报警线路等等。
2、在敷设工艺上，应注意几个比较重要的问题：1）电缆贯通件在船体结构上的开孔应该符合结构开孔和补强的技术要求；2）舵机由主，应急电供电时，其两路电源和有关控制用的电缆，应尽可能取不同走向，在垂直和水平方向应远离敷设，走线不应有交叉点，以避免一处火灾导致两路供电均失效；3与无线电设备无关的电缆，应避免穿过报房，以防高频干扰；4）电缆离蒸汽管及其法兰、电阻器、锅炉等热源的空间距离一般应不小于100mm，否则应采用有效的隔热措施；5）检查电缆托架及扁铁，应注意托架，扁铁的中支腿的高度应高出隔热绝缘，不应使电缆敷设在隔热绝缘层内，更不能在电缆上喷涂泡沫塑料等隔热材料。

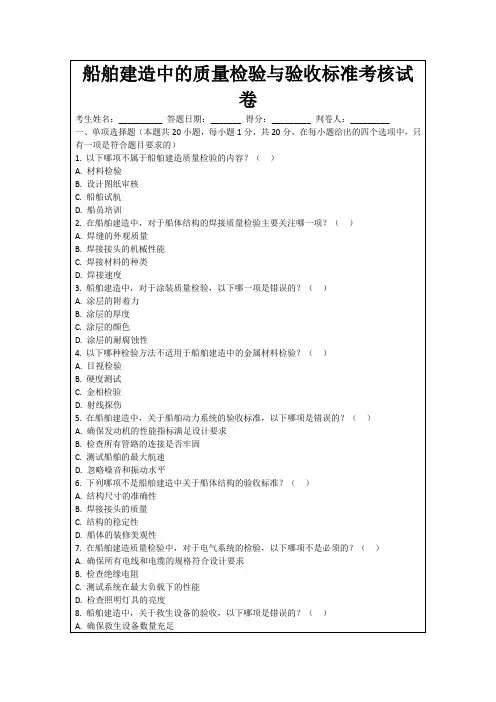

船舶建造中的质量检验与验收标准考核试卷
B.消防设备的布局合理性
C.烟雾探测系统的灵敏度
D.消防设备的标识清晰性
12.船舶建造中，关于船体结构强度验收，以下哪些做法是正确的？（）
A.确认船体结构承受设计载荷的能力
B.检查船体结构在静水压力下的性能
C.考虑船体结构在波浪中的动态响应
D.进行疲劳寿命评估
13.以下哪些因素在船舶生活设施验收中需要考虑？（）
D.确保船体结构的疲劳寿命
13.关于船舶建造中的生活设施验收，以下哪项是重要的？（）
A.舒适度
B.宽敞度
C.安全性
D. A和B
14.以下哪种工具不常用于船舶建造中的质量检验？（）
A.卡尺
B.涂层测厚仪
C.振动分析仪
D.卫星电话
15.在船舶建造中，关于船舶稳性的验收，以下哪项是错误的？（）
A.确认船舶在空载和满载状态下的稳性
A.目视检验
B.硬度测试
C.金相检验
D.射线探伤
5.在船舶建造中，关于船舶动力系统的验收标准，以下哪项是错误的？（）
A.确保发动机的性能指标满足设计要求
B.检查所有管路的连接是否牢固
C.测试船舶的最大航速
D.忽略噪音和振动水平
6.下列哪项不是船舶建造中关于船体结构的验收标准？（）
A.结构尺寸的准确性
15. ABCD
16. ABCD
17. ABCD
18. AD
19. ABC
20. ABCD
三、填空题
1.质量、性能、安全
2.外观检查、无损检测
3.附着力、厚度
4.缺陷、裂纹
5.性能指标、排放
6.精确性、可靠性
7.有效性、布局
8.重心和浮心、稳性
船舶电气设备安装的原则(
船舶电气设备安装的原则一、船舶电气设备安装的基本要求1、船上所有电气设备必须按设计图纸及工艺又件中所规定的型号、规格、数量进行安装，代用设备必须征得设计、技术部门、船东代表的同意，方可上船安装，安装的设备必须有合格证或入库验收标志；2、设备的安装，应考虑安全及便于使用、维修，安装场所压有足够的照明，通风良好；3、设备的安装，不应破坏舱壁或甲板原有的防护性能及强度。
在水密的仓壁、甲板和甲板室外围壁上不应该钻孔的螺丝紧固电气设备；4、设备不应安装在上层连续甲板以下的船壳板上；5、电瓶间、油漆间、弹药仓除该处必须有的防爆型设备外，不应再安装其它电气设备；6、电气设备不应贴近油舱、油柜或双层底，储油舱等外壁表面而安装。
若必须安装时，则设备与此类舱壁表面之间，至少应有50mm的距离，工作时能生高温的电气设备则绝对禁止；7、设备的安装均应可拆卸的，其紧固及联系应牢靠，并有防止振动而松脱的装置；8、电气设备填料函应尽量向下安装，对于必须向上或水平安装者，应使堵塞填料高出填料孔平面，防止积水；9、电气设备在仓壁上安装时，其下缘离甲板高度不应低于3 00mm，以免溅入水渍污垢或受机械损伤；10、除电压不超过24V，且对无线电收信机不产生干扰的设备及具有双重绝缘的设备外，其他电气设备的金属外壳或开启式设备的金属骨架应作可靠接地；11、电气设备应设备永久性的标志铭牌，进入设备的电缆芯线的接线端头，应设有清晰而耐久的与设备接线柱及原理线路相符合的标志。
二、船舶旋转电机安装的基本要求1、除停泊用或低速推进下工作的电机如所有电机的安装，其转轴应与船舶艉线平行；2、电机的安装部位应留有便于测量转速向碳刷架的空间；3、机组应有公共的底座；4、电机的联轴器及皮带或链转动部分，必须装有可拆的护罩；5、电机接线盒处，必须留有电缆gf入接线及测量所必须的空间；6、安装在有花铁板部位的电扎应使其机座露出花铁板；7、电机安装时，其转轴与被拖机械的转轴中心线要对齐；8、电机安装必须牢固，机体与底座应有良好的电气联接。
船舶电气系统安装检验作业指导书
船舶电气系统安装检验作业指导书1 目的本作业指导书规定了电气系统在安装方面的检验工作程序，旨在保证工作质量，保证各道工序的顺利衔接。
2 适用范围本作业指导书适用于在船舶建造过程中，电气舾装件的安装、电缆的敷设、电气设备的安装及系泊试验和航行试验调试工作。
3 职责3.1质检部检验员负责按照《船舶建造检验项目表》，对船舶电气系统安装进行检验；填写《船舶建造报验单》，并向船检/船东提交。
3.2各施工车间依据施工图纸、工艺文件等实施船舶电气系统的安装，在自检、车间检的基础上，按《船舶建造检验项目表》分阶段向质检部提交三级检验单。
4.1电气舾装件安装检验4.1.1支承舾装件安装检验4.1.1.1支承舾装件的安装在工艺路线上属于电气工程的首道工序，经检验过程分为两个阶段：电缆支承间的安装检验，设备支承件的安装检验。
4.1.1.2电缆支承件的安装在分段预舾装、单元组装和整体安装过程中进行。
检验应该在电缆拉放前完成。
4.1.1.3设备支承件的安装检验可以同设备安装的检验一起进行。
4.1.1.4检验员在检验过程中，应对以下几点实施重点检验。
a)焊缝应该均匀平衡，不应该有漏焊现象。
b)焊缝表面应该除尽药皮、焊渣、飞溅，然后除防锈漆。
c)电焊作业时，不应该损坏支承舾装件，要保证舾装件表面光滑，无毛刺，避免对设备的损坏。
d)在安装距离较长的支承舾装件时，要做到垂直、水平，不得扭曲，以避免负重后的变形。
e)设备支承舾装件焊接时，要采取适当的焊接顺序以避免壁板因受热不匀变形而导致设备安装困难和引起设备变形。
4.1.2电缆贯通件安装检验4.1.2.1电缆贯通件的安装检验可以同支承舾装件的检验一起进行。
检验应该在电缆拉放以前完成。
4.1.2.2检验员在检验过程中，应对以下几点实施重点检验。
a)安装在水密甲板或者水密舱壁的电缆筒和电缆盒，其焊脚尺寸应该大于支承舾装件的焊缝，一般为5mm，但不应大于板厚。
b)电缆贯通件的端口和内壁应该没有棱角和毛刺，以避免电缆拉放时损伤电缆。
