石灰、粉煤灰底基层(二灰)
石灰粉煤灰稳定土(底)基层标准化施工
石灰粉煤灰稳定土（底）基层标准化施工一、一般要求1.石灰粉煤灰稳定土（二灰土）施工期的日最低温度应在5。
（:以上，应在第一次重冰冻（-3。
C~-5。
C）到来之前一个月完成。
2、提倡集中厂拌法拌制，摊铺机摊铺。
可采用全幅路拌法一层摊铺施工。
拌和时采用专用的稳定土拌和机拌和。
3、每层的压实厚度不宜超过20cm,每层的最小压实厚度为10cm。
严禁用薄层贴补的办法进行找平。
二.材料要求1.石灰应符合III级或III级以上石灰各项技术要求。
石灰要分批进料，既不影响工程进度，也不过多存放；应尽量缩短堆放时间，存放时必须加以覆盖封存，妥善保管。
2、粉煤灰中的SiO2、AL2O3s Fe2O3总含量应大于70%,烧失量不应超过20%,比表面积宜大于2500cm∕g o粉煤灰块不应大于12mm,且9.5mm和2.36mm筛孔的通过量应分别不低于95%和75%o3、宜采用塑性指数12~20的粘土（亚粘土），有机质含量不大于10%,土块最大粒径不大于15mm o如因取土困难或费用过高而必须使用时，应采取相应措施，通过室内试验和试铺，经论证质量符合要求后施工。
4、二灰稳定土做底基层时，土中的碎石、硕石颗粒的最大粒径不应超过37.5mm;做基层时，石料的最大粒径不应超过31.5腿二灰的质量应占15%-20%.5、石灰应在使用前一周充分消解，并过IOmm的筛孔。
必要时,增加破碎机破碎。
6、硫酸盐含量超过0.8%和有机质含量超过10%的土不宜选用。
7、凡饮用水均可使用。
三、施工前准备1.将拌和设备安装调试完毕后由计量部门进行计量系统的标定，并经项目法人或总监办认可。
2、建立施工工点质量保证体系、制定质量技术控制措施、工程进度计划等提交监理工程师批准后进行技术交底工作。
3、根据设计图纸提供的纵断面参数，*庄号按照5m为最小单位依次计算好设计中*庄、边桩的高程。
4、对己交验的路基放出底基层的中线和边线，每IOm设一中线*庄（曲线段5m）,并在两侧路肩边缘设置指示桩，*庄上明显标记设计高程，用白灰画出边缘线。
基层二灰养护方法
基层二灰养护方法
基层二灰养护主要是指对道路建设中的二灰稳定碎石基层进行适当的保养和维护，以确保其性能稳定，延长使用寿命。
二灰指的是石灰粉煤灰稳定材料，常用于道路基层的铺设。
以下是基层二灰养护的基本方法：
1.洒水养生：在二灰碎石基层铺筑完成后，需及时进行洒水养生，保持表面湿润，但不宜过量
以免造成积水或浸泡过深。
一般养生期为7-14天，期间应根据气候条件和基层干湿情况适时调整洒水量。
2.覆盖保湿：对于干燥、风大或气温较高的环境，可以采用土工布或其他覆盖物覆盖在基层表
面进行保湿，减少水分蒸发，保证二灰基层有足够的水化时间。
3.交通管制：在养生期内严格限制重型车辆通行，避免基层受到过早荷载影响，确保二灰稳定
碎石基层充分凝结硬化。
4.裂缝处理：如发现基层有早期裂缝产生，应及时采取灌缝等措施防止水分渗入基层内部，导
致基层结构受损。
5.定期检查：在养生期间及之后的一段时间内，应定期进行质量检查，包括平整度、强度以及
是否有开裂、松散等情况，发现问题及时处理。
6.冬季施工养护：若在冬季施工，应注意防冻保暖，必要时采取保温措施，如覆盖草帘、薄膜
等，并适当延长养生期。
以上是基层二灰养护的一些基本操作方法，具体实施时还需要结合工程实际情况和相关施工规范要求进行。
二灰土作业指导书

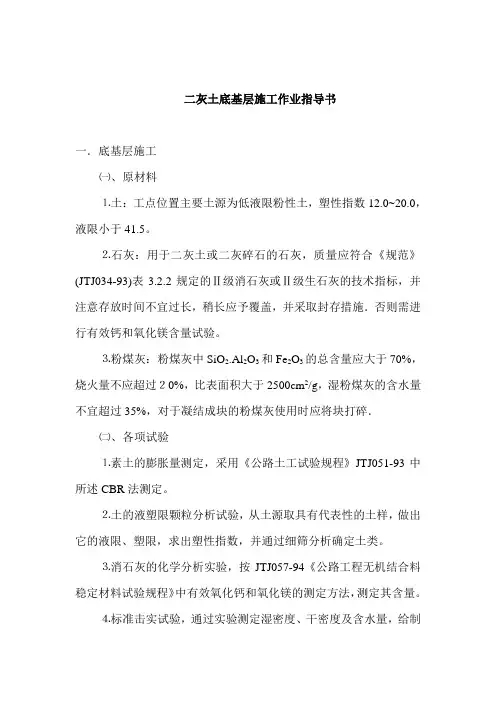

二灰土底基层施工作业指导书一．底基层施工㈠、原材料⒈土：工点位置主要土源为低液限粉性土，塑性指数12.0~20.0，液限小于41.5。
⒉石灰：用于二灰土或二灰碎石的石灰，质量应符合《规范》(JTJ034-93)表3.2.2规定的Ⅱ级消石灰或Ⅱ级生石灰的技术指标，并注意存放时间不宜过长，稍长应予覆盖，并采取封存措施．否则需进行有效钙和氧化镁含量试验。
⒊粉煤灰：粉煤灰中SiO2.Al2O3和Fe2O3的总含量应大于70%，烧火量不应超过２0%，比表面积大于2500cm2/g，湿粉煤灰的含水量不宜超过35%，对于凝结成块的粉煤灰使用时应将块打碎．㈡、各项试验⒈素土的膨胀量测定，采用《公路土工试验规程》JTJ051-93中所述CBR法测定。
⒉土的液塑限颗粒分析试验，从土源取具有代表性的土样，做出它的液限、塑限，求出塑性指数，并通过细筛分析确定土类。
⒊消石灰的化学分析实验，按JTJ057-94《公路工程无机结合料稳定材料试验规程》中有效氧化钙和氧化镁的测定方法，测定其含量。
⒋标准击实试验，通过实验测定湿密度、干密度及含水量，给制相关曲线，找出最大干密度与最佳含水量。
⒌无侧限抗压试验㈢、将试验各种结果按混合料组成不同进行汇总、对比，选出合适的混合料组成设计，并在施工前做好试验段工作，确定施工工艺，检铺系数，机械设备数量，人员组织，压实遍数。
㈣、对路基进行全面检查⒈检查下承层的压实度、平整度、横坡度、高程、宽度等，对土基须用12-15T三轮压路机或者等效压路机进行碾压检查。
不得有松散和弹簧现象，发生过干或表面松散应适当洒水碾压密实。
⒉检查下承层的弯沉，BZZ—100标准车以规定频率检查路基表面回弹弯沉，按测试季节算出代表弯沉植（保证率97.7%）,不大于设计算得的允许值。
㈤、确定碾压遍数在二灰土试验段施工中，碾压时，每碾压一遍均进行二灰土的压实度检测，直至压实度合格止，并以此确定碾压的遍数，由此碾压遍数指导大面积施工。
二灰稳定土底基层施工工艺
二灰稳定土底基层施工工艺引言二灰土是用石灰、粉煤灰和土三种无机材料，按一定比例，通过专用机具，加水、拌和均匀、再摊铺碾压成型的一种路面结构层。
它的具体名称视所用土的不同而定，二灰与砂砾称二灰砂砾土，二灰与碎石称二灰碎石土，二灰土与细粒土称二灰土，二灰与工业废渣称二灰渣。
二灰稳定土施工质量控制是保证工程质量的关键，只有科学组织施工，才能做出高质量的二灰土结构来。
否则，就会出现弹簧、起皮、开裂等常见病害。
因此在二灰稳定土施工中要进行严格控制。
1、原材料控制严格控制原材料的质量，不使用不符合要求的材料。
在选材上应做到质量经济比较，在满足质量要求的前提下，力求经济。
石灰：要符合Ⅲ级以上石灰各项技术指标的要求，采用消解后的石灰，石灰要分批进料，做到既不影响施工进度，又不过多存放；尽量缩短堆放时间，如存放时间稍长应予覆盖，并采取封存措施，妥善保管。
粉煤灰：粉煤灰在二灰土施工中，在石灰的激发下，有慢性固结作用，使后期强度有较多的增长。
因此，应选用较细的，比表面积大的烧湿量小的粉煤灰，不应含有团块，腐植质或其他杂质，其中SiO2、AL2O 3和Fe2O3的总含量不小于70%，烧失量不大于10%，比表面积大于2500cm2/g（或90%通过筛孔，70% 通过筛孔）。
湿粉煤灰的含水量不宜超过35%，场地集中堆放的粉煤灰，予以覆盖，以避免扬尘或雨水冲刷。
在运输时保持潮湿，并加盖蓬布，以防止粉末飞扬，产生污染。
土：宜采用塑性指数12-20的粘性土（亚粘土），土中土块的最大尺寸不大于15mm.有机质含量>10%的土不得使用。
土中碎石、砾石颗粒的最大粒径不超过.在实际施工中，应结合当地土质情况，多做试验，多比较，同时考虑工程成本进行优选。
水：凡饮用水皆可使用，遇有可疑水源，委托有关部门化验鉴定。
2、施工过程施工参数的确定在高等级公路的施工前首先要选出一段试验段，通过试验路段施工确定以下几项内容：计算用土量。
根据公式1-1计算土的松铺厚度。
二灰碎石施工方案
⼆灰碎⽯施⼯⽅案⽯灰粉煤灰碎⽯基层采⽤稳定⼟⼚拌设备拌和，摊铺机摊铺。
⼆灰结⽯配合⽐(重量⽐)为：⽯灰∶粉煤灰∶碎⽯=6∶12∶82。
1、材料准备（1）⽯灰：使⽤符合Ⅲ级以上技术指标的消⽯灰，存放时间不得⼤于1个⽉，应尽量缩短⽯灰的存放时间，如存放时间过长，应采取覆盖封存措施，妥善保管。
（2）粉煤灰：采⽤湿粉煤灰，含⽔量不⼤于35%，粉煤灰中SiO2、AL2O3和Fe2O3的总含量应⼤于70%，烧失量不⼤于20%，⽐⾯积宜⼤于2500cm2/g。
使⽤时应将凝固的粉煤灰块打碎或过筛。
粉煤灰中不准含有树根、杂草等杂质。
（3）碎⽯：采⽤最⼤粒径不超过37.5mm(⽅孔筛)、压碎值不⼤于35%、针⽚状含量⼩于12%，颗粒组成符合技术规范要求的洁净碎⽯。
为了保证集料清洁，集料场地按规范要求进⾏硬化。
（4）⽔：洁净不含有害物质。
2、混合料组成设计（1）按照《公路路⾯基层施⼯技术规范》（JTJ034—2000）有关规定进⾏混合料的组成设计。
7天⽆侧限抗压强度符合图纸要求。
（2）按照《公路⼯程⽆机结合料稳定材料试验规程》（JTJ057-94）在⼆灰碎⽯施⼯前取有代表性的样品进⾏⼀系列试验；①颗粒分析。
②压碎值试验。
③⽯灰有效钙和氧化镁含量。
④收集或试验粉煤灰的化学成份、细度和烧失量。
通过重型击实试验，确定⼆灰碎⽯的最佳含⽔量和最⼤⼲密度。
3、准备下承层⼆灰碎⽯施⼯前，对下承层进⾏彻底清扫，清除各类杂物及散落材料，⽤⼟培好路肩，⼆灰碎⽯摊铺时，要保证下承层表⾯湿润。
4、拌和拌和设备采⽤⼀台300t/h强制式稳定粒料拌和机，且拌和机配有4个料⽃。
拌和设备采⽤电脑控制，能够准确控制各种材料的数量，保证配料精确，设备性能良好。
（1）粉煤灰、⽯灰应保持合适的含⽔量，要特别注意不准含⽔量过⼤造成结块、拌和时计量失准。
⾬季施⼯粉煤灰、⽯灰要采取覆盖措施。
（2）集料满⾜级配要求，拌和机料仓和拌缸前筛⼦均能剔除超粒径⽯料。
若采⽤0～31.5的混合⽯料，上料时必须码成⼤堆掺和均匀后上料，不准有明显的离析现象，随时对集料进⾏筛分，及时调整材料的配⽐。
路面二灰碎石施工
6.27
一、材料要求
3、集料 粒料应符合设计和施工规范的要求，并应根据当地料源选 择质坚干净的轧制碎石或轧制砾石。级配应符合JTJ014-97 《公路沥青路面设计规范》5.1.5及表5.1.5-2二灰碎石混合料 中碎石的级配范围的“基层”的级配要求。 集料的压碎值不大于30%；磨耗率不大于35%。 集料进入工地时必须进行筛分和压碎值试验，防止粒径不 合格的材料进入工地。粒径超过标准要求的必须清除出场，不 得留在现场。 集料的检测频率：同一料源、同一塘口的集料每500t检测一次。 不同料源的集料应根据进料情况每次进料检测一次
二灰碎石碾压
8、养生 、ቤተ መጻሕፍቲ ባይዱ
二灰碎石基层碾压完后即可开始洒水养生。 ①每天洒水次数，应视当地天气情况而定。 在一周内，应使二灰碎石表面保持潮湿状态。 在一周内，应使二灰碎石表面保持潮湿状态。 ②洒水养生时，应使喷出的水成雾状，不得 将水直接喷射或冲击二灰碎石基层表面，将表面 冲成松散状态或产生新的集料窝( 冲成松散状态或产生新的集料窝(带)。
混合料配合比及无侧限抗压强度表 编号 1 2 3 4 5 6 混合料配合比 石灰∶粉煤灰∶碎石＝4∶16∶80 石灰∶粉煤灰∶碎石＝5∶15∶80 石灰∶粉煤灰∶碎石＝6∶14∶80 石灰∶粉煤灰∶碎石＝6∶11.5∶82.5 石灰∶粉煤灰∶碎石＝5.9∶11.1∶83 石灰∶粉煤灰∶碎石＝5.5∶10.5∶84 平均强度 (MPa) 0.86 0.80 0.96 1.14 1.13 1.06 特征值 (MPa) 0.76 0.68 0.84 0.96 1.00 0.95 采用 备注
5、二灰碎石混合料的摊铺 、
(1)开始摊铺前，先将接头处已成型的二灰碎石基层切 (1)开始摊铺前，先将接头处已成型的二灰碎石基层切 成垂直面，或将接头处的二灰碎石混合料耙松，并有专人指 挥卸料。 挥卸料。 (2)摊铺机就位后，熨平板按开始桩号处的虚铺厚度调 (2)摊铺机就位后，熨平板按开始桩号处的虚铺厚度调 整好，熨平板下垫放和虚铺厚度等厚的木块，并按2％横坡 整好，熨平板下垫放和虚铺厚度等厚的木块，并按2 将熨平板调整好，自动调平系统进入工作状态。 将熨平板调整好，自动调平系统进入工作状态。 (3)摊铺机铺筑时，应使送料槽中的二灰碎石混合料高 (3)摊铺机铺筑时，应使送料槽中的二灰碎石混合料高 度在螺旋布料器中轴以上，避免发生两边缺料现象。 度在螺旋布料器中轴以上，避免发生两边缺料现象。 (4) 控制摊铺速度，开始时摊铺速度为2～2.5m/min， 控制摊铺速度，开始时摊铺速度为2 2.5m/min， 正常后为3 5m/min，这样铺出的平整度较好。因此在上层 正常后为3～5m/min，这样铺出的平整度较好。因此在上层 铺筑时，用4 5m/min较好。 铺筑时，用4～5m/min较好。 (5)二灰碎石混合料不要求连续摊铺，但宜用大型自卸 (5)二灰碎石混合料不要求连续摊铺，但宜用大型自卸 车运料，才能使布料均匀，铺筑质量较好。在上层铺筑时， 应尽量做到一个作业段内连续铺筑。
二灰碎石在道路底基层施工中应用分析论文
二灰碎石在道路底基层施工中的应用分析摘要：石灰粉煤灰稳定碎石（二灰碎石）底基层作为一种半刚性基层，其板结性强，整体刚度大，承载力高，水稳定性和抗冻性好，是保证路面强度、稳定性及耐久性的关键结构层，是重要的承重层，所以必须严格控制其原材料和工艺质量。
关键词：二灰碎石；施工流程；材料中图分类号：tu74 文献标识码：a 文章编号：该路为工业集中区主要次干道，城市ⅱ级路，设计行车速度40 km ／h，路标准断面为7m(人行道)+16 m(行车道)+ 7m(人行道)，行车道路面结构总厚度65 cm，其中路面结构层为5cm沥青混凝土ac-16c 上面层，7cm沥青混凝土ac一25c下面层，20 cm水泥稳定级配碎石基层，33 cm二灰稳定级配碎石底基层，20 cm砂砾垫层。
1 材料要求二灰碎石的原材料主要是石灰、粉煤灰和碎石，对原材料质量严格把关是保证二灰碎石混合料质量的重要环节。
石灰：石灰中氧化钙和氧化硅的含量对二灰碎石的强度有着显著作用，特别是与粉煤灰发生水化反应后，其用量多少对强度的影响极为明显。
增加石灰剂量可以提高二灰碎石强度，但同时必然加大施工成本，且对于二灰碎石的抗裂性能十分不利。
粉煤灰：粉煤灰是一种火山灰材料，也是种硅质的或硅铝质的材料。
它本身很少或没有黏结性，但当它以分散状态的消石灰混合时，在潮湿常温下与石灰发生反应，生成一种具有黏结性的化合物。
本工程选用了符合《公路路面基层施工技术规范》(jtj 034—2000)技术指标等级生石灰，即可增加有效的钙镁含量，提高稳定效果，又不影响抗裂性能，对保证质量十分有利。
对每批进场的石灰，监理组试验工程师抽验频率为40％，检测结果生石灰cao、mgo含量83．5％，均符合规范质量要求。
粉煤灰可取自沉灰池的湿排灰，也可使用湿灰或干灰，以性能稳定、颗粒偏细为宜。
其化学成分是二氧化硅，三氧化二铝和三氧化二铁等三种材料，其含量对二灰碎石混合料的强度有明显影响。
石灰粉煤灰稳定旧路结构土施工方案(二灰冷再生)
石灰粉煤灰稳定旧路结构土施工方案1、所选材料（1）石灰：必须符合三级以上的钙质石灰标准。
（2）粉煤灰：火力发电厂燃烧煤粉产生的粉状渣其主要成分：二氧化硅（sio2）和三氧化二铝（Al2o3）其含量大于70%，在700摄式度时烧失量不大于10%。
含水量（使用时）不大于20%-25%（3）旧路面材料粉碎良好，最大粒径不大于10毫米。
2施工工艺施工准备旧路铣刨旧路面材料清除旧路面材料铺放、摆放和摊铺石灰、粉煤灰拌和（干拌）加水湿拌整形碾压养生1) 施工准备冷再生底基层施工之前，对旧路面进行清理，清除路面杂物。
2) 旧路铣刨用大型铣刨机对非机动车道进行铣刨，深度按设计要求进行控制，每隔10M进行厚度检测，铣后的旧路材料清除到旁边的机动车道上。
3) 旧路材料的铺放、二灰的摆放和摊铺按照设计的配比，确定旧路材料、石灰、粉煤灰的用量比，换算出三者的体积比。
计算出每平米的旧路材料、石灰、分煤灰用量，然后根据路面宽度等实际情况进行分层打格卸料。
注意每种材料的摊铺要均匀，表面要平整，并且具有规定的横坡度，再用机械排压1—2遍，然后再用按此规定摊铺其他材料。
4) 拌和干拌用宝马拌和机进行拌和，每隔10m进行厚度检测，拌和要均匀，避免夹层。
5) 加水并湿拌将水均匀喷洒到拌和后的混合料中，为保证含水量均匀，用宝马拌和机再拌合一次，拌合过程中及时进行含水量检测，含水量要大于最佳含水量1%-2%。
6) 整形混合料拌和均匀后要立即用推土机进行排压，排压后用平地机刮平，用轮胎压路机在初平后的路段上碾压1遍，暴露潜在的不平整。
再用平地机进行整形，局部低洼处用人工将表层不低于5cm部分耙松，再用拌合好的混合料进行整平。
7) 碾压21 t振动压路机1/2错轴进行碾压2遍，再用18-21t三轮压路机碾压2遍，最后用胶轮压路机除去轮迹。
碾压过程中发现局部弹软起皮部位，立即进行处理，最终均达到质量要求。
8）养生碾压成型的路段用草帘子覆盖，用水车洒水养生保持表面潮湿，但一次洒水量不能太大。
石灰粉、粉煤灰稳定土底基层施工工艺工法
石灰粉、粉煤灰稳定土底基层施工工艺工法1 前言1.1 工艺工法概况为了提高路面工程质量，同时节省工程造价，采用石灰、粉煤灰（简称二灰土）稳定土底基层具有后期强度高，应力扩散作用好，以及良好的水稳定性和抗冻性，并且二灰土具有废物利用，有利于环保等优点，因此，二灰土在公路施工中广泛被使用。
控制好二灰土施工中的各个环节对提高公路工程质量非常重要。
1.2 工艺原理二灰土由石灰、粉煤灰、土三种无机物组合，通过专门的设备拌和、摊铺到碾压成型形成一种具有强度高、整体性好、水稳性及抗低温性能良好的路用承重层材料。
这是由于石灰、粉煤灰含有许多化学活性物质，其中氧化钙、二氧化硅的离子与粘土颗粒的离子发生化学、物理反应，形成大团粒结晶体，具有很高的强度；其次是由于机械的物理力学作用，二灰土摊平后，经过重型压实机具将其碾压密实，使二灰土形成紧密的结合体。
2 工艺工法特点2.1 整体性强、承载力高、刚度大、水稳性好，通常采用二灰土作为高等级公路底基层的结构形式。
2.2施工工艺成熟，且粉煤灰成本较低。
3 适用范围适用于塑性指数12-20且有机质含量≯10%的粘性土（亚粘土）改良作为路面底基层、路床特殊填料施工。
4 主要引用标准《公路路面基层施工技术规范》JTJ 034；《公路工程质量检验评定标准》JTG F80；《公路土工试验规程》JTJ 051；《公路工程无机结合料稳定材料试验规程》JTJ 057；《公路路基路面现场测试规程》JTJ 059。
5 施工方法将水泥、粉煤灰、碎石、水按照配合比试验确定的比例，经拌和、摊铺、碾压达到设计压实度，养护后构成的路面底基层结构。
混合料的拌和方式有路拌法和厂拌法，其摊铺方式有人工配合机械如推土机、平地机、装载机等设备和摊铺机自动摊铺两种。
一般是先通过修筑试验路段，取得合理的施工工艺参数后进行大面积施工。
6 工艺流程及操作要点6.1 施工工艺流程在我国公路底基层施工中，混合料的拌和方式有路拌法和厂拌法，其摊铺方式有人工和机械两种。
二灰土底基层施工方法
二灰土底基层施工方法1.施工准备在路基铺筑完成、经检测路基的各项技术指标均达到设计要求后，进行底基层的施工，工程测量人员在人行道路基上现场恢复中桩。
直线段每20m设一桩，平曲线每10m设一桩，并在对应的人行道路基段面上设指示桩，以便为二灰土层铺筑作好准备工作。
试验室人员在此项开工前，按设计图纸规定的石灰、粉煤灰（20：80）比例完成二灰土底基层各项试验，并报监理工程师验批。
2.拌和二灰稳土必须用强制式拌合机拌合后进场，拌和过程中严禁拌和时间不足造成混合料不均匀或成品颗粒过大，对特殊含水量较大或塑性指数较大的土源,可以先采用路拌式稳定土拌和机进行凉晒和粉碎,然后再装到配料斗进行拌和。
再按照实验提供的配合比,送到稳定土拌和机拌和,拌和时间以混合料均匀充分为宜。
拌和时，派专人跟机检测混合料含水量和颗粒直径，发现不合格时，及时反馈给操作手，以修正设置参数。
混合料拌和完成后，由自卸汽车运输到施工现场。
3.摊铺、整平、碾压二灰土摊铺并并满足高程要求后，重型压路机在全宽范围内进行反复的碾压，如果发现表示较为干燥，可用洒水车适量洒水过后进行碾压，先用振动压路机静压2遍，行进速度为1.5-2km/h，再以重型压路机需按操作规程从路边缘向路中逐次碾压，碾压速度为2.5-3.5km/h，而且下轮次要重叠上轮次轮宽1/3-1/2，碾压遍数不低于5-6遍。
最后以胶轮压路机快速碾压2遍，以最终表面无明显的轮迹并达到规范要求的压实度为标准。
4.养护二灰土底基层碾压完成后，除洒水车洒水作业外，还要封闭交通。
养护以洒水为主，洒水以保持其表面潮润为宜，但不必过湿，在光照充分的情况下，一般每天需洒水3-4次为宜，养护不少于一星期。
5.注意事项Ⅰ石灰消解需彻底充分。
消解石灰尽可能保持干燥，为避免石灰运输过程中出现扬尘，以草帘覆盖；Ⅱ严格按设计配合比配料，拌和要均匀彻底，严禁各种材料裹团出现；Ⅲ两工作段的衔接处应搭接采用路拌机拌和，重新压实；Ⅳ混和料拌和时，及时检查含水量，保证含水量等于或略大于最佳含水量；Ⅴ二灰土中的石灰、粉煤灰含量要随时检测；Ⅵ土的最大粒径不应大于15mm，粉煤灰和石灰颗粒不应大于12mm，否则应进行破碎。
二灰(石灰粉煤灰)填筑 施工指导建议书
二灰（石灰粉煤灰）填筑施工指导建议书1 一般规定1.1二灰土宜在春末和夏季组织施工。
施工期的日最低气温应在5℃以上，并应在第一次重冰冻（-3~-5℃）到来之前一个月到一个半月完成。
1.2二灰土结构层施工时，应遵守下列规定：1．配料应准确。
2．石灰应摊铺均匀。
3．洒水、拌和应均匀。
4．应严格控制每层层厚度和高程，其路拱横坡应与设计一致。
5．应在混合料处于或略大于最佳含水量时进行碾压，直到达到设计压实度要求。
6．二灰土应用12t以上的压路机碾压。
用12~15t三轮压路机碾压时，每层的压实厚度不应超过15cm；用18~20t三轮压路机和振动压路机碾压时，每层的压实厚度不应超过20cm。
压实厚度超过上述规定时，应分层铺筑，每层的最小压实厚度为10cm。
7．必须保湿养生，不使二灰土层表面干燥。
8．二灰土基层上未铺封层或面层时，应封闭交通，保护表层不受破坏。
当施工中断，临时开放交通时，必须采取保护措施。
1.3 二灰土施工时，严禁用薄层贴补的办法进行找平。
1.4 应采用专用的稳定土拌和机，或用集中厂拌法拌制二灰土。
2 材料要求2.1 二灰所用石灰质量应符合III级消石灰或III级生石灰的技术指标，应尽量缩短石灰的存放时间，如存放时间较长，应采取覆盖封存措施，妥善保管。
有效钙含量在20%以上的等外石灰、贝壳石灰、珊瑚石灰、电石渣等，当其混合料的强度通过试验，7d浸水抗压强度R≥0.5MP a时方可以应用。
2.2粉煤灰中SiO2、Al2O3和Fe2O3的总含量应大于70%，粉煤灰的烧失量不应超过20%；粉煤灰的比表面积宜大于2500cm2/g（或90%通过0.3mm筛孔，70%通过0.075mm筛孔）。
干粉煤灰和湿粉煤灰都可以应用。
湿粉煤灰的含水量不宜超过35%。
2.3煤渣的最大粒径不应大于30mm，颗粒组成宜有一定级配，且不宜含杂质。
3 混合料组成设计3.1混合料的各项试验应按《公路工程无机结合料稳定材料试验规程》（JTJ057-94）进行。
二灰土作业指导书
二灰土作业指导书1、适用范围塘汉路拓宽改造一期工程二灰土。
2、作业预备1、复核路基边线、方向，按图纸标高实施，依据实际状况制定铺设压实方案。
2、备齐所需机具、材料，安排施工人员，做好施工预备。
3、技术要求1、石灰：粉煤灰：土=12：35：53。
2、石灰干松密度：0.6g/cm3。
3、二灰土最大干密度 1.512g/cm3、最正确含水率 23.6%。
4、素土干松密度 1.14g/cm3、最正确含水率 24.6%。
5、二灰土的配比是石灰：粉煤灰：土=12：35：53，依据混合料配比作重型击实试验，确定最正确含水量和最大干密度，依据配比混合料制备试件，通过标养7 天测出无侧限抗压强度。
4、施工程序与工艺流程路基检验→施工放样→原材料摊铺→拌和〔含水量测定调整〕→灰土拌合→二灰土拌合〔参加粉煤灰〕→二灰土运输→摊铺整型→碾压〔接缝和调头处的处理、桥台背和窨井四周的处理〕→养生→检验。
5、施工要求5.1路基检验6%石灰土路基的压实度、弯沉值、含灰量、高程、平坦度等质量指标经检验符合标准要求，即可在其上进展二灰土施工。
5.2施工放样依据二灰土车行道槽底实际宽度为 14m，18cm 厚，用白灰线打出边线，掌握上土宽度，将二灰土卸放在合理距离上，避开二次倒运。
按层铺路拌法的各种材料虚铺厚度计算公式 H = ρ0 * P * h * (1+ω) * K / ρ，计算出每种材料的虚铺厚度，在高程掌握桩上分别标出土、粉煤灰、消石灰的虚铺顶标高线。
[公式中：H——原材料松铺厚度(cm)；ρ0——混合料最大干密度(kg/m3)；P——原材料干质量与混合料总干质量之比〔%〕；ω——原材料含水量〔%〕；ρ——原材料湿松密度(kg/m3)；h——混合料基层每层压实厚度(cm)；K——混合料基层压实度〔%〕。
]5.3原材料摊铺依据现场实际状况，二灰土进展厂拌，将每 100m 需要二灰土实际用量的石灰 35m3，粉煤灰 132m3 和素土 176m3,整成正四棱台，然后充分拌合，拌合均匀后，运输到现场。
二灰碎石基层厂拌法施工作业指导书
二灰碎石基层厂拌法施工作业指导书高等级公路常以二灰碎石作为路面的基层，为规范我公司在建工程中二灰碎石项目的施工，结合施工规范和高速公路的要求，编制本作业指导书。
1. 一般规定1.1二灰碎石为石灰、粉煤灰、碎石和水拌和后混合料的简称。
1.2二灰碎石可作为高速和一级公路的沥青混凝土路面的基层，也可作为底基层。
1.3二灰碎石混合料采用重量配合比计算，以石灰：粉煤灰：碎石的重量比表示。
1.4二灰碎石宜在春末和夏秋季组织施工。
施工最低气温应在5℃以上，并在第一次重冰冻（-3—5℃）到来之前一个月到一个半月完成。
1.5二灰碎石结构层施工时，必须遵守下列规定：1.5.1配料必须准确；1.5.2石灰、粉煤灰、碎石拌和必须均匀；1.5.3应严格掌握厚度，其路拱横坡应与面层一致；1.5.4应在混合料处于或略大于最佳含水量时进行碾压，直到达到设计要求的压实度；1.5.5二灰碎石应用12t以上的压路机碾压。
1.5.6必须保湿养生，不使二灰碎石表面干燥；1.5.7二灰碎石基层在未铺筑封层或面层时，应封闭交通，以保护表层不受破坏。
当施工中断，临时开放交通时，必须采取保护措施。
1.5.8二灰碎石层施工时，严禁用薄层贴补的办法进行找平。
1.6对于高速公路和一级公路，除直接铺筑在路基上的底基层下层可以用专用的稳定土拌和机进行路拌法施工外，其上的各层都应采用集中厂拌法制混合料，并应用摊铺机摊铺混合料。
2.准备工作2.1材料的要求及备料2.1.1石灰2.1.1.1要符合III级或III级以上石灰各项技术指标的要求。
2.1.1.2石灰要分批进料，做到既不影响施工进度，又不过多存放；应尽量缩短生石灰从消解、过筛到使用的时间，如存放时间稍长应予覆盖，并采取封存措施，妥善保管。
对长时间存放的石灰，在使用前必须对其有效钙和氧化镁的含量进行测定，不符合要求的不得使用。
2.1.1.3石灰在使用前7-10天充分消解，每吨石灰消解用水一般为500-800kg，消解后的石灰应保持一定的温度，以免过干后扬尘，但也不能结块成团。
石灰,粉煤灰,土底基层(二灰土).doc
2．8石灰，粉煤灰，土底基层（二灰土）A．路拌法a.准备下承层，检查下承层的压实度、平整度、横坡度、高程、宽度等，对土基必须用12—15T三轮压路机或等效的压路机进行碾压检查（3——4遍），如果表面松散、弹簧等现象必须进行处理。
b.施工放样：恢复路中线每10m设一中桩并放出该层边线桩，进行水平测量，并在边桩上准确标出实施层顶标高，有明显标记。
c.培路肩并进行压实。
d.选择适宜做二灰土的土场，塑指在12—20，备经试验合格的粉煤灰、白灰。
生石灰要提前7—10天进行充分消解，并过筛。
石灰应不低于III级。
e.做好二灰（石灰、粉煤灰）土的试验工作，以确定不同土场的石灰、粉煤灰、土的含量，以及最佳含水量最大干密度，并在正式实施前做好试验段工作，以确定施工工艺，松铺系数，机械设备数量、人员组织、压实遍数。
f.根据路段宽度、厚度及预定的压实密度计算干混合料重量：根据混合料的配合比、材料的含水量以及所用运料车辆的吨位计算各种材料的堆放距离和数量。
g.先将土运到路上并用推土机、平地机进行均匀摊平用轻型压路机碾压1-2遍，然后再运送并均匀摊铺粉煤灰，并用压路机碾压1-2遍，然后再布白灰。
采用消解灰时按配比要求数量采用码灰条或画方格进行人工、均匀布灰，如采用袋装生石粉按每包石灰粉应布的面积画方格，人工均匀布灰，并进行检查。
h.采用稳定土拌和机配合多铧犁，旋转耕作机进行拌和，先进行干拌二遍以上，拌和深度直到稳定层底。
并设专人随机检查拌和深度并及时反馈给拌和机操作手进行调整。
保证没有素土夹层。
i.用洒水车将水均匀地喷洒在干拌后的混合料上。
j.拌和机紧跟在洒水车后面进行拌和，以减少水分流失。
在洒水拌和过程中及时检查混合料的含水量，水分宜略大于最佳含水量1%左右。
在拌和过程中要及时检查拌和深度和混合料的均匀程度，即达到混合料色泽一致，没有灰条、灰团和花面，且水分合适均匀。
k.首先用胶轮压路机碾压1—2遍，然后用平地机整平和整形，在平地机操作过程中随时拉线检查标高、横坡（路拱），并用人工配合找补，应预留沉降量。
石灰、粉煤灰稳定碎石(砂砾)基层施工指导意见
石灰、粉煤灰二灰稳定碎石（砂砾）基层施工指导意见为防止二灰稳定碎石基层出现平整度差、抗水损坏性能差、层间结合不好、温缩、干缩裂缝等质量隐患，确保二灰稳定碎石基层工程质量，根据《公路路面基层技术规范》（JTJ 034-2000），结合高速公路建设实践经验和太长高速公路实际情况，提出以下施工指导意见。
1、施工方法二灰稳定碎石（砂砾）基层一律采用集中厂拌、摊铺机摊铺方法施工。
二灰稳定碎石（砂砾）基层采用分层施工时，当用18～21T以上压路机碾压，分层最大厚度不应超过20cm，并不小于10cm。
基层标高路拱采用路中和路侧基准线控制。
2、材料2.1 石灰二灰稳定基层用灰应为Ⅲ级以上生石灰粉，其中有效钙加氧化镁含量（%）应符合以下规定：钙质生石灰：≥70%镁质生石灰：≥65%当石灰级别不符合规定时，应适当增加石灰剂量或调整集料级配使混合料试件7天浸水抗压强度符合设计要求。
2.2 粉煤灰粉煤灰中SiO2、Al2O3和Fe2O3的总含量应大于70%；烧失量小于20%；比表面积大于2500cm2/g（或0.3mm筛孔通过量＞90%，0.075mm筛孔通过量＞70%）。
干湿粉煤灰均可使用，但湿灰含水量宜小于35%。
2.3 水泥应采用初凝时间不少于3小时，终凝时间不少于6小时的硅酸盐、矿碴硅酸盐、火山灰质硅酸盐水泥，水泥等级宜为32.5级。
为确保7天试件强度，宜优先选用硅酸盐水泥。
采用散装水泥时，水泥磨出后应存放7天以上，安定性必须符合要求，进罐时散装水泥温度应低于60℃。
所用水泥必须是悬窑生产加工，不得使用立窑生产加工（小厂）水泥。
2.4 碎石、砂砾碎（砾）石压碎值要求＜30%。
碎石应按粗集料10～30mm 、5～10mm 、细集料0～5mm 三级配料，相应的石料场方孔筛筛孔建议为：32、12、7mm 。
砂砾混合料最大粒径不应超过37.5 mm 。
料场方孔筛建议采用40 mm 。
2.5 水一般饮用水均可使用。
2.6 混合料（1）二灰稳定集料级配应符合下表规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石灰、粉煤灰底基层（二灰）
A．路拌法：（只适用于底基层的第一层）
a.准备下承层，检查下承层的压实度，平整度，横坡度，高程，宽度等，对土基必须用
12—15T三轮压路机或等效的压路机进行碾压检查（3—4遍），如有表面松散、弹簧等现象必须进行处理。
b.施工放样：恢复路中线每10m设一中桩并放出底基层边桩，进行水平测量并在边桩上
准确标出实施层顶标高的明显标记。
c.培路肩进行压实。
d.按石灰与粉煤灰比例备经试验合格的石灰、粉煤灰，堆放在储料场。
如采用生石灰块
应提前7—10天进行充分消解并过筛。
e.做好混合料的试验工作，以确定石灰含量，最佳含水量，标准干密度并做好试验段以
确定施工工艺，松铺系数，机械配备数量，人员组织，压实遍数等。
f.根据层厚、宽度、配比计算粉煤灰所需数量将粉煤灰均匀运至下承层上。
g.用推土机，平地机将粉煤灰摊平并检查其厚度，如含水量不足及时进行补洒至略大于
最佳含水量，用压路机进行稳压。
h.采用袋装生石灰粉时根据配比计算每包所摊面积，画出方格人工均匀布灰，采用消解
石灰时可采用方格法或码灰条方法人工布灰，石灰布的一定要均匀，并检查其厚度。
i.用稳定土路拌机配合机动耙，多铧犁进行充分拌和，使混合料成为色泽一致，没有灰
条、灰团和花面，并挖坑检查其是否拌到底，在拌和过程中应随时检查含水量，如含水量不足应补充洒水湿拌。
j.检查其混合料的钙镁含量，如不足应及时补灰重拌。
k.取样做无侧限压强试件。
l.用胶轮压路机、拖拉机进行稳压1—2遍。
m.用平地机进行整平，整型并随时拉线检查标高、横坡、路拱，并配合人工进行找补，按压实系数、预留沉降量。
n.采用高频振动压路机配合三轮压路机进行碾压至达到压实度为止。
如采用袋装生石灰粉应闷料12小时后进行碾压。
o.路段成型后及时洒水养生，七天内保持其表面湿润，未作上承层之前严禁开放交通，并进行自检验收，对不合格处加以处治，符合要求后方能进行上承层施工。
施工工艺：。
