焊前预热及焊后热处理施工方案(修)
焊接热处理专项施工方案
焊接热处理专项施工方案焊接热处理是金属材料加工中十分重要的一环，它可以改善材料的力学性能、耐腐蚀性和疲劳寿命，同时也可以消除焊接产生的残余应力。
在焊接热处理中，专项的施工方案将直接影响到焊接质量和效果。
下面将介绍一份针对焊接热处理的专项施工方案。
一、前期准备在进行焊接热处理之前，需要做好充分的前期准备工作，包括：1.检查焊接设备和工具的完好性，确保其能够正常运行；2.确认焊接热处理所需的材料和工艺参数，并进行必要的准备；3.清洁焊接工件表面，去除油污、氧化物等杂质，以确保焊接质量；4.确保焊接场地的通风良好，避免有害气体的产生，保障工作人员的健康。
二、焊接热处理工艺焊接热处理的工艺主要包括预热、焊接、保温和冷却四个阶段，下面进行详细介绍：1. 预热阶段预热是焊接热处理中十分关键的一个步骤，它可以降低焊接时的残余应力和避免裂纹的产生。
预热温度一般为工件的50%~70%，持续时间根据材料的不同而有所差异，一般在30分钟到2小时之间。
预热完成后，应在短时间内进行焊接操作。
2. 焊接阶段焊接是焊接热处理的核心过程，需严格控制焊接电流、电压和焊接速度。
保持焊接过程中的稳定，避免焊接变形和焊缝质量不良。
焊接完成后，应及时进入下一个阶段。
3. 保温阶段在焊接完成后，需要对焊接部位进行保温处理，以保证焊缝中的金属晶粒得到充分再结晶。
保温温度一般为700℃~800℃，保温时间视工件材料和要求而定，一般在1小时到4小时之间。
4. 冷却阶段冷却是焊接热处理完成后的最后一个阶段，要求工件在特定的温度下进行缓慢冷却。
冷却速度不宜过快，以避免引起裂纹和应力集中。
在冷却的过程中，要及时检查工件表面是否有裂纹或其他质量问题，并采取相应措施。
三、验收和保养焊接热处理完成后，需要对焊接部位进行验收，检查焊接质量和强度是否符合要求，确保焊接效果良好。
同时，还需做好保养工作，定期清洁和润滑焊接设备和工具，延长其使用寿命。
结语通过专项施工方案的制定和严格执行，可以提高焊接热处理的效率和质量，确保焊接后的金属材料具有理想的性能和寿命。
焊接预热、后热、保温最佳解决方案
上海奇炽保温材料有限公司上海奇炽保温材料有限公司 2011 2011年 年66月 焊接预热、后热、保温最佳解决方案目 录一、背景介绍二、现状描述三、解决方案四、方案实施五、效果检测六、实际应用七、效果评估八、后热保温九、三维柔性组合焊接 工装系统十、客户群体一、背景介绍在焊接碳素钢、结构钢的工艺中，温度对焊接质量有着重大的 影响。
目前市面上的的高强结构钢基本上是低碳低合金钢或低碳低 合金调质钢。
特别是焊接强度级别≥390MPa的材料，要获得焊缝组 织优良的强韧性，防止冷裂纹，需要焊前预热，焊后低温后热处理 或消氢处理。
通常，焊接预热、消氢工艺是采用火焰或履带式电热器加热， 火焰加热完全靠人工掌握，加热温度极不均匀；履带式电热器与工 件的间隙不一致，导致加热不均匀；电源（220V）接头容易损坏， 有触电的危险；加热器本身生热，温度很高，容易烫伤操作工人；加热温度需要人工看护才能控制，容易过烧，导致产品报废或质量 不稳定，且加热时间长，能耗很高。
大型号焊炬火焰加热：采用气体燃烧的火焰进行加热，温度通过传导深入工件 内部，工件表面温度较高、内部温度较低，操作完全靠人工掌握，加 热温度极不均匀；二、现状描述电热器加热：采用电热丝的电阻发热，温度通过传导深入工件内部，工 件表面温度较高、内部温度较低，加热温度不均匀；虽然可以自动温控，但 是热电偶不能和电热板接触，否则会导致温度读书极大的偏差，因此加热过 程需要人工检测控制。
例如：某结构件钢管与接头的焊接预热、消氢新工艺是采用履带式电热 器加热，加热器与工件的间隙不一致，导致加热不均匀。
间隙不一致，导 致温度不均匀 工人装卸时容 易被烫伤三、解决方案应用感应加热工艺。
感应加热是利用电磁感应原理在被加热物体（工件）内部产生电流 （涡流），而使物体（工件）发热的方法。
感应加热的特点加热均匀 由于感应加热是钢材受到磁感应产生涡流而自身发热，所以加热温度很均 匀，这一特性对焊接的预热及后热消氢非常有利；生产率高 感应加热是钢材受到磁感应产生涡流而自身发热，不需热传导，设 备功率因素达到95%，加热时间短、生产效率高；控制精准 可根据各种温度曲线的需要进行编程，实现自动化精准控制；安全可靠 采用安全的航空接头，漏电保护装置，消除了安全隐患 ；设备为全空冷设计，降低了系统损耗，并彻底消除了设备来水冷却系统的故障；完善 的限制保护措施使得设备在各种工况下保持连续安全运行；使用期长 红外电热器由于是电热丝发热，所以电热丝很快会烧损；而感应线 圈本身不产生高温，不会被烧损，因此使用寿命很长。
管道焊前预热与焊后热处理
管道焊前预热与焊后热处理1、焊前预热焊接前预热的目的在于减小焊件与焊缝的温度梯度，延缓焊接接头的冷却速度，减少温差所造成的应力和淬硬组织。
对于碳钢、碳锰钢、铬钼合金钢、低温镍钢等易产生冷裂纹的材料，在焊接前应进行适当预热。
各标准规范均对常见材料的预热温度做出了规定，对同类材料的预热要求基本一致，GB50236-2011对常见材料焊前预热温度的规定见表1。
表1：常用钢材的最低预热温度附：合金钢的编号示例12CrNi3: 合金结构钢C＝0.12％，Cr＜1.5％ ,Ni≈3％CrWMn: 合金工具钢含碳≥1％（当含碳量大于1%时一般不标注），含Cr、 W、 Mn均小于 1.5％40CrNiMoA: 高级优质合金结构钢C≈0.4％，Cr、 Ni、 Mo均小于1.5％预热范围一般为焊缝两侧各不小于壁厚的5倍，且不少于100 mm。
对于无预热要求的钢种，当焊接环境温度低于0 ℃或焊件温度低于-18 ℃时，应对焊件进行预热，预热温度不应低于15 ℃。
预热应在坡口两侧均匀进行，防止局部过热，加热区以外100 mm范围应予以保温。
2、焊后热处理焊后热处理的目的主要有两方面，一是进一步释放焊缝金属中的有害气体，尤其是氢，防止延迟裂纹的发生。
二是适当减缓焊接接头残余应力，防止冷裂纹或者再热裂纹的发生。
通过焊后热处理可以松弛焊接残余应力，软化淬硬区，改善组织，减少含氢量，从而降低焊接接头的延迟裂纹倾向。
热处理温度和保温时间是焊后热处理的关键参数。
焊后热处理的温度过高，或者保温时间过长，会使焊缝金属结晶粗化，碳化物聚集，造成力学性能、蠕变强度等下降。
各标准规范中均对焊后热处理的温度、恒温时间、最短恒温时间，以及热处理后焊缝及热影响区的布氏硬度等参数做出了规定。
表2为SH3501-2011对环焊缝焊后热处理的基本要求。
表2：常用钢材焊接接头热处理基本要求焊后热处理的加热范围为焊缝两侧各不少于焊缝宽度的3倍，且不少于25 mm，加热范围以外100 mm区域应予以保温，且热处理时管道两端应封闭。
焊前预热及焊后热处理施工工艺标准

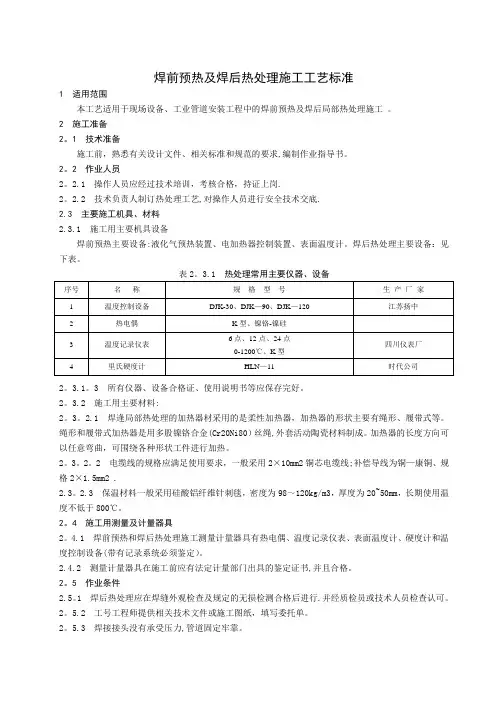

焊前预热及焊后热处理施工工艺标准1 适用范围本工艺适用于现场设备、工业管道安装工程中的焊前预热及焊后局部热处理施工。
2 施工准备2。
1 技术准备施工前，熟悉有关设计文件、相关标准和规范的要求,编制作业指导书。
2。
2 作业人员2。
2.1 操作人员应经过技术培训，考核合格，持证上岗.2。
2.2 技术负责人制订热处理工艺,对操作人员进行安全技术交底.2.3 主要施工机具、材料2.3.1 施工用主要机具设备焊前预热主要设备:液化气预热装置、电加热器控制装置、表面温度计。
焊后热处理主要设备：见下表。
2。
3.1。
3 所有仪器、设备合格证、使用说明书等应保存完好。
2。
3.2 施工用主要材料:2。
3。
2.1 焊逢局部热处理的加热器材采用的是柔性加热器，加热器的形状主要有绳形、履带式等。
绳形和履带式加热器是用多股镍铬合金(Cr20Ni80）丝绳,外套活动陶瓷材料制成。
加热器的长度方向可以任意弯曲，可围绕各种形状工件进行加热。
2。
3。
2。
2 电缆线的规格应满足使用要求，一般采用2×10mm2铜芯电缆线;补偿导线为铜—康铜、规格2×1.5mm2 .2.3。
2.3 保温材料一般采用硅酸铝纤维针刺毯，密度为98～120kg/m3，厚度为20~50mm，长期使用温度不低于800℃。
2。
4 施工用测量及计量器具2。
4.1 焊前预热和焊后热处理施工测量计量器具有热电偶、温度记录仪表、表面温度计、硬度计和温度控制设备(带有记录系统必须鉴定）。
2.4.2 测量计量器具在施工前应有法定计量部门出具的鉴定证书,并且合格。
2。
5 作业条件2.5。
1 焊后热处理应在焊缝外观检查及规定的无损检测合格后进行.并经质检员或技术人员检查认可。
2。
5.2 工号工程师提供相关技术文件或施工图纸，填写委托单。
2。
5.3 焊接接头没有承受压力,管道固定牢靠。
2.5.4 热处理工件周围和焊缝内部清洁、干净、无油、无凝脂等易燃物. 3 施工工艺 3。
钢结构现场焊接防护措施方案
钢结构现场焊接施工方案
1、预热及后热处理
对于板件，应采取防止层状撕裂的措施。
措施包括：焊前预热，焊后缓慢冷却或后热，仔细清除焊丝及坡口的油锈、毛刺及水份，焊条严格烘干等。
预热范围为坡口两侧130mm范围内和道间温度（不大于250℃），预热温度不小于120℃），同时要做好焊接检验详细记录，包括焊工号、焊缝编号；当母材温度低于0℃时，预热温度要适当增加，且在焊接过程中保持最低道间温度；（GB50661-2011规范7.6.2和7.6.5）。
测温点应在离电弧经过前的焊接点各方向不小于75mm处；当用火焰加热器预热时正面测温应在加热停止后进行。
预热温度确定方法：
2、焊后消氢处理
消氢处理的加热温度应为200℃～250℃, 保温时间应依据工件板厚按每25mm 板厚不小于0.5h且总保温时间不得小于1h 确定。
达到保温时间后应缓慢冷却至常温。
3、引弧、衬板要求
4、构件焊接坡口示意图
5、焊接参数要求：
采用二氧化碳实心焊丝，气体纯度99.9%，气体流量20L/min~25L/min，每次焊道宽度小于20mm。
6、现场焊接的质量保证措施
6.1、焊接质量控制内容
施工时，既便是辅助工，也须通晓焊接作业平台的具体搭设及作业顺序和作业所需时间，以及安全防护措施（安全带、劳保鞋、安全帽、防护口罩、警示牌等），做到安全文明施工总体部署要求，焊接时，烘烤加热时要与危险品至少5米、易燃易爆物品至少10米，确保安全距离。
6.2、焊接材料选择与管理
6.3、焊接环境要求
现场焊接对焊接环境要求严格，具体需满足下列各项：
6.4、焊后缺陷返修措施。
焊前预热及焊后热处理作业指导书
焊前预热及焊后热处理作业指导书目录1.目的2.适用范围3.编制依据4.工程概况、特点及主要工程量5.劳动力计划和作业人员的资格要求6.主要施工机械、工具、器具及材料计划7.施工进度计划8.施工准备9.作业程序10.作业方法、工艺要求及质量标准11.工序交接及成品保护12.强制性条文13.安全和文明施工措施14.绿色施工及节能减排15.技术记录1．目的为了使项目作业规范、符合程序、满足标准，确保施工安全、优质、准点完成，编制本作业指导书。
2．适用范围本作业指导书适用于国电泰州电厂二期工程#4机组焊前预热及焊后热处理施工作业3．编制依据1)国电泰州电厂二期工程B标段相关施工图纸2)《国电泰州电厂二期工程B标段施工组织设计》3)《国电泰州电厂二期工程B标段焊接专业施工组织设计》4)《江苏省电力建设第一工程公司焊接工艺评定》5)《焊接工艺评定规程》（DL/T868-2004）6)《火力发电厂焊接技术规程》（DL/T869-2012）7)《火力发电厂焊接热处理技术规程》（DL/T819-2010）8)《火力发电厂金属监督技术规程》(DL/T438-2009)9)《电力建设施工质量验收及评价规程》第7部分：焊接（DL/T5210.7-2010）10)《工程建设标准强制性条文》电力工程部分(2011版)11)《电力建设安全工作规程》火力发电厂部分（DL5009.1-2002）12)《建筑工程绿色施工评价标准》（GB/T50640-2010）13)《施工现场临时用电安全技术规范》 JGJ46-200514)中国国电集团绿色火电厂建设指导意见4．工程概况、特点及主要工程量4.1工程概况锅炉方面热处理焊口按管径分为小径管和中大径管。
小径管主要包括：水冷壁、低过、过热器悬吊管、隔墙、一次低温再热器、一次高温再热器、二次低温再热器、二次高温再热器；中径管包括水冷壁连接管、隔墙连接管、集箱手孔等；大径管包括下降管系统、启动分离器、贮水罐出口连接管、隔墙出口汇集集箱到隔墙出口分配母管连接管、二次再热低温出口到高温进口连接管、过热器低温出口到高温进口管道、一次再热低温出口到高温进口连接管、水冷壁出口至分离器连接管等。
焊前预热和焊后热处理的范围、目的和方法
焊前预热和焊后热处理的范围、目的和方法
焊前预热和后热是为了降低焊缝的冷却速度，防止接头生成淬硬组织，产生冷裂纹。
焊前预热温度一般在100-200度，后热不属于热处理，也是一种缓冷措施，后热的温度在200-300度，有的单纯是为了缓冷，有的是针对消氢处理的，一定的后热温度，能使焊缝中氢扩散出来，不至于集聚导致裂纹。
后热保温时间要根据工件厚度来确定，一般不会低于0.5小时的。
焊后热处理的就多了，主要分为四种：
1低于下转变温度进行的焊后热处理，如消除应力退火，温度一般在600-700之间，主要目的是消除焊接残余应力，
2高于上转变温度进行的焊后热处理，如正火，温度在950-1150之间，细化晶粒，改善材料的力学性能，再如不锈钢的固熔、稳定化处理，温度在1050左右，提高不锈钢的耐蚀性能。
尤其是抗晶间腐蚀的能力。
再如淬火，不同的淬火工艺能得到不同的效果，提高钢的耐磨性，硬度等。
3先高于上转变温度进行处理再进行低于下转变温度下的热处理。
比如正火加回火，淬火加回火等。
4在上下转变温度之间进行的焊后热处理。
750-900之间，一些材料的实效强化重结晶退火等。
1/ 1。
08.焊接预热及焊后热处理作业指导书
1 目的规范焊前预热和焊后热处理工位操作，确保焊接质量。
2 适用范围以图纸、WPS为依据，所有涉及焊接预热和焊后热处理的工序。
3内容3.1设备3.1.1 准备好加热片或加热板、温控仪、点温计、保温棉、电子表等。
3.1.2 确认设备相关的线路的完整性、确保仪器设备正常状态。
3.1.3 核查相关设备的检校纪录及标签。
3.2 图纸、WPS、人员3.2.1根据生产任务及现场环境，准备相应的、准确的图纸和准确的WPS；核实图纸及WPS。
3.2.2 焊前预热及热处理由专业的施工班组操作，做到实名制追踪。
3.2.3相应操作人员必须经培训上岗并取得相应资质；核实资质，并登记备查。
3.3 焊前预热3.3.1现场产品焊缝装配合格并经过验收，必要时报船东、船检验收。
3.3.2 根据图纸、WPS确认焊前预热温度，并连接、调节设备。
3.3.3点温计时时检测，温控仪对过程进行记录备查；必要时报船东、船检验收。
3.3.4 焊前预热验后合格，整理设备、清理场地；如必要，则焊后热处理。
3.4 焊后热处理3.4.1 设备、人员与焊前预热一样。
3.4.2 确认设备相关的线路的完整性、确保仪器设备正常状态。
3.4.3根据图纸、WPS确认焊前预热工艺及温度，并连接、调节设备。
3.4.4点温计时时检测，温控仪对过程进行记录备查；关键温度点，必要时报船东、船检验收。
3.4.5 根据图纸、WPS确认需缓冷保温的，用保温棉进行保温；并做好时间记录，点温计时时监控，温控仪做好记录备查。
3.4.6 船东、船检验收合格，焊后热处理完成后；整理设备、清理场地。
3.5焊前预热及焊后热处理规定焊接预热及焊后热处理作业指导书3.5.1凡规定所需焊前预热的各钢级的各种接缝，在其焊缝两侧各100mm范围内需达到预热温度要求。
温度测量点在加热面的反面的坡口两侧各50mm处。
3.5.2定位焊、各种辅助焊缝的预热范围为焊缝周围直径100mm范围内。
3.5.3修补焊缝的预热长度为修补焊缝长度两端各延伸30mm~50mm。
工业管道焊接热处理施工工艺标准
工业管道焊接热处理施工工艺标准QJ/JA0615-20061 目的为了规范压力管道等焊件的焊前预热和焊后热处理工艺，保证焊接工程质量，特制定本工艺标准。
2 适用范围本标准适用于公司承接的工业与公用压力管道焊接工程的焊前预热和焊后热处理。
3 引用标准GB50236《现场设备、工业管道焊接工程施工及验收规范》4 定义预热：焊接开始前，对焊件的全部(或局部)进行加热的工艺措施。
焊后热处理：焊后，为改善焊接接头的组织和性能或消除残余应力而进行的热处理。
5 焊前预热和焊后热处理的一般要求5.1焊前预热5.1.1 焊接工艺人员应根据母材的化学成份、焊接性能、厚度、焊接接头的拘束程度、焊接方法、焊接环境和所执行的施工工艺标准要求等综合考虑是否进行焊前预热，必要时可通过试验确定。
5.1.2 焊前预热温度应符合设计或焊接施工工艺标准的规定，当无规定时，焊前预热温度宜采用表1的规定。
5.1.3 预热的加热方式一般采用氧-乙炔焰加热或电加热带加热法。
预热的温度应用热电偶、测温笔等测出。
当温度达到要求时才能进行焊接。
5.1.4 焊前预热的加热范围,应以焊缝中心为基准,每侧不应小于焊件厚度的3倍。
5.1.5 要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。
5.1.6 当焊件温度低于0℃时，所有钢材的焊缝应在始焊处100mm范围内预热到15℃以上。
5.1.7 不同钢号相焊时，预热温度按预热温度要求较高的钢号选取。
5.1.8 当采用钨极氩弧焊打底时,焊前预热温度可按表1规定的下限温度降低50℃。
5.1.9 当用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时，亦需考虑预热要求。
表1 常用管材焊前预热工艺条件5.1.3 预热的加热方式一般采用氧-乙炔焰加热或电加热带加热法。
预热的温度应用热电偶、测温笔等测出。
当温度达到要求时才能进行焊接。
5.1.4 焊前预热的加热范围,应以焊缝中心为基准,每侧不应小于焊件厚度的3倍。
5.1.5 要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。
焊前预热及焊后热处理施工方案(修)
焊前预热及焊后热处理施工方案(修)
一、简介
焊接是一种常见的金属连接方法，而焊前预热及焊后热处理是确保焊接质量的
重要步骤。
在焊接过程中，预热和热处理可以减少焊接变形和裂纹，提高焊缝的强度和韧性。
本文将针对焊前预热和焊后热处理的施工方案进行探讨和总结。
二、焊前预热方案
1. 钢结构预热
在焊接钢结构之前，必须严格执行预热的要求。
预热的目的是减缓冷却速度，
减少应力，避免冷脆，保证焊接接头的质量。
预热温度和时间应严格按照焊接工艺规程执行。
2. 铝合金预热
预热对铝合金的影响尤为重要，可以避免氧化皮的产生，减少热裂纹的风险，
并提高熔池的流动性。
预热温度应根据具体材料而定，通常在150°C至250°C之间。
三、焊后热处理方案
1. 延时冷却
焊接完成后，应立即对焊接接头进行冷却处理。
延时冷却可以减缓焊缝冷却速度，降低残余应力，减少裂纹的产生。
延时时间根据焊接材料和工艺规范确定。
2. 热处理
对于一些关键部位或特殊要求的焊缝，需要进行热处理以提高焊接接头的性能。
热处理可包括回火、时效处理等，具体热处理方案应根据实际情况确定。
四、总结
焊前预热及焊后热处理是确保焊接接头质量的关键步骤，必须严格执行相应的
施工方案和工艺要求。
只有在预热和热处理环节做到位，才能确保焊接接头的质量稳定和可靠，从而保障结构的安全性和可靠性。
H212管道焊前预热及焊后热处理要点
目录1、适用范围2、编制依据3、工程概况及主要工程量4、作业人员的资格和要求5、施工主要机具、工具及材料计划6、作业程序、方法及工艺要求7、质量检查及验收8、各级人员职责与权限9、安全文明施工10、环境管理附：焊前预热及焊后热处理工程项目一览表1、适用范围本作业指导书适用广宁热电厂二期2×300MW工程管道焊前预热及焊后热处理施工。
2、编制依据2.1《火力发电厂焊接技术规程》（DL/T 869-2004）2.2《火电施工质量检验及评定标准》焊接篇（1996版）2.3《火力发电厂焊接热处理技术规程》（DL/T 819-2002）2.4《电力建设安全工作规程》火力发电厂部分（DL5009.1-2002）2.5《T91/P91钢焊接工艺导则》电源质[2002]100号2.6工程有关图纸。
3、工程概况及主要工程量广宁热电厂二期2×300MW工程，安装两台由上海锅炉厂引进法国阿尔斯通技术生产的W火焰炉，为一次中间再热、单炉膛、平衡通风、露天布置、固态排渣。
汽轮机为上海汽轮机有限公司引进技术生产的C300-16.7/0.981/538/538型亚临界、中间再热、双缸双排汽、凝汽式汽轮机。
本工程需做热处理的焊口主要有主蒸汽管道及旁路、热再管道、主给水管道、高中压导汽管道、抽汽管道、锅炉连通管、集汽联箱、下降管、下水包及部分过热器管子等。
每台机组有2600多只焊口需预热，2000多只焊口需做焊后热处理，其中有8只超厚壁大径管和70多只SA335-P91管道需全过程温度跟踪控制。
4、作业人员的资格和要求4.1参加作业的热处理工必须持有有效热处理工资格证书。
4.2热处理工应有良好的工艺作风，遵守热处理作业指导书中的规定，做到操作无误、记录准确。
4.3热处理结束后应进行自检，并及时整理好热处理资料。
5、施工主要机具、工具及材料计划6、6.1准备工作及要求6.1.1热处理使用的计量器具必须经过校验，并在有效期内使用。
焊前预热和焊后热处理
焊前预热重要构件的焊接、合金钢的焊接及厚部件的焊接，都要求在焊前必须预热。
焊前对焊件整体或焊接区域局部进行加热的工艺手段称为预热。
对于焊接强度级别较高、有淬硬倾向的钢材、导热性能特别良好的材料、厚度较大的焊件，以及当焊接区域周围环境温度太低时，焊前往往需要对焊件进行预热。
预热的主要目的是降低焊接接头的冷却速度。
预热能够降低冷却速度，但又基本上不影响在高温停留的时间，这是十分理想的。
所以当焊接具有淬硬倾向的钢材时，降低冷却速度减小淬硬倾向的主要工艺措施，是进行预热，而不是增大线能量。
对焊件进行多层多道焊时，当焊接后道焊逢时，前道焊缝的最低温度，称为层间温度。
对于要求预热焊接的材料，当需要进行多层焊时，其层间温度应等于或略高于预热温度，如层间温度低于预热温度，应重新进行预热。
焊接奥低体不锈钢时，为保持焊接接头有较高的耐蚀性，需要有较快的冷却速度，因此此时需要控制较低的层间温度，即在前道焊缝冷却到较低温度时，再进行后道焊缝的焊接。
焊前预热的主要作用：（1）预热能减缓焊后的冷却速度，有利于焊缝金属中扩散氢的逸出，避免产生氢致裂纹。
同时也减少焊缝及热影响区的淬硬程度，提高了焊接接头的抗裂性。
（2）预热可降低焊接应力。
均匀地局部预热或整体预热，可以减少焊接区域被焊工件之间的温度差（也称为温度梯度）。
这样，一方面降低了焊接应力，另一方面，降低了焊接应变速率，有利于避免产生焊接裂纹。
（3）预热可以降低焊接结构的拘束度，对降低角接接头的拘束度尤为明显，随着预热温度的提高，裂纹发生率下降。
预热温度和层间温度（注：对焊件进行多层多道焊时，当焊接后道焊逢时，前道焊缝的最低温度，称为层间温度。
对于要求预热焊接的材料，当需要进行多层焊时，其层间温度应等于或略高于预热温度，如层间温度低于预热温度，应重新进行预热。
焊接奥低体不锈钢时，为保持焊接接头有较高的耐蚀性，需要有较快的冷却速度，因此此时需要控制较低的层间温度，即在前道焊缝冷却到较低温度时，再进行后道焊缝的焊接。
焊前预热及焊后热处理的作用
焊前预热及焊后热处理的作用焊前预热和焊后热处理是在焊接过程中常用的热处理方法。
它们的作用是改变焊接接头的组织结构和性能，以提高焊接接头的强度、韧性和耐腐蚀性。
以下是对焊前预热和焊后热处理的详细解释：1.焊前预热的作用：焊前预热是指在进行焊接前将工件加热到一定温度，保持一定时间后再进行焊接。
焊前预热对于焊接接头的质量和性能具有重要影响。
以下是焊前预热的几个主要作用：1.1降低冷裂纹的风险：在焊接过程中，工件会发生热胀冷缩现象，焊接过程中产生的热应力容易导致冷裂纹的产生。
焊前预热可以使工件表面温度均匀分布，降低焊接残余应力和热应力，从而降低冷裂纹的风险。
1.2减少变形：焊接过程中，由于局部加热会导致工件变形。
焊前预热可以使工件温度均匀分布，减少局部变形的发生，从而使焊接接头更加平整。
1.3改善焊接质量：焊前预热可以提高焊接材料的可塑性，使焊接金属流动更加顺畅，焊接接头的焊缝形态更加良好。
同时，预热还可以减少线膨胀系数不匹配所产生的应力，提高焊接接头的密实性。
1.4提高焊接强度：焊前预热可以改善焊缝的晶粒结构和组织形态，提高焊接接头的冷变形能力，提高焊接接头的强度和韧性。
1.5降低焊接变形：焊前预热可以降低焊接过程中的温差和热应力，减少焊接接头的变形，提高焊接接头的质量。
2.焊后热处理的作用：焊后热处理是指在焊接完成后对焊接接头进行加热、保温和冷却等处理，以改善焊接接头的组织结构和性能。
以下是焊后热处理的几个主要作用：2.1消除残余应力：焊接过程中，焊接接头会产生焊接残余应力。
焊后热处理可以通过加热和冷却来减小残余应力，使焊接接头更加稳定。
2.2提高硬度和强度：焊接过程中，焊接接头的组织结构和性能会发生改变。
焊后热处理可以使焊接接头的组织结构更加均匀，晶粒更细小，硬度和强度得到提高。
2.3提高耐腐蚀性：焊接接头由于焊熔区和热影响区的组织结构变化，容易产生局部腐蚀。
焊后热处理可以减少晶界和金属间的腐蚀敏感相，提高焊接接头的耐腐蚀性。
004管道焊前预热及焊后热处理
错误!未指定书签。
目录1.适用范围 (2)2..编制依据 (2)3.工程概况及工作量(以一台机组计) (2)4.作业人员资格及要求 (3)5. 施工主要机具、工具及材料计划 (3)６.施工准备 (4)７.作业程序 (4)８. 作业方法、参数及工艺要求 (5)９.不合格品的热处理 (8)１０.质量检查及验收 (8)11.工序交接及成品保护 (8)12．安全和文明施工措施 (8)13.强制性条文 (11)14．技术记录 (18)1.适用范围1.1本作业指导书适用于天津天铁50MW燃机-蒸汽联合发电锅炉、汽机管道焊接的热处理。
2..编制依据2.1天津天铁50MW燃机-蒸汽联合发电焊接专业施工组织设计2.2《焊接工艺评定规程》DL/T868-20042.3《火力发电厂焊接技术规程》DL/T869—20122.4《火力发电厂焊接热处理技术规程》（DL/T819-2002）2.5《电力建设安全工作规程》第一部分：火力发电厂（DL5009.1-2002）2.6天津天铁50MW燃机-蒸汽联合发电相关图纸2.7溧阳恒正无损检测有限公司相关焊接工艺评定2.8《电力建设施工质量验收及评定规程》第七部分：焊接（DL/T5210.7-2010）2.9《工程建设标准强制性条文》（电力工程部分）（2011版）2.10《电力建设工程质量监督检查典型大纲》（火电、送变电部分）3.工程概况及工作量(以一台机组计)3.1工程概况本工程建设规模为50MW燃机-蒸汽联合发电机组。
本工程厂址地处邯郸市涉县更乐镇原天津铁厂动力厂运输部家属区内。
机组配套一台双压、无补燃、卧式自然循环余热锅炉，余热锅炉为杭州锅炉集团股份有限公司设计制造，其相应的附属系统由中冶京诚工程技术有限公司设计。
锅炉专业施工范围包括：锅炉本体、辅机、锅炉附属管道及设备、烟道、钢烟囱等。
本锅炉为双压、无补燃、无再热、自带整体式除氧器、卧式自然循环、露天布置余热锅炉，所有受热面管子水平布置，烟气为垂直流动，受热面内水和蒸汽的流动都是由自然循环完成的。
预热、后热及焊后热处
a
上一页 下一页 返6回
预热、后热及焊后热处理
四、焊后热处理的定义？ 将焊件整体或局部加热保温，然后炉冷或空
冷的一种热处理方法。 五、连弧焊与断弧焊的区别？ 1、连弧焊：电弧连续燃烧、不熄灭、较小的坡口
钝边间隙、较小的焊接电流、短弧连续施焊 2、断弧焊：电弧反复交替燃处理
一、阐述预热的作用？
1、降低焊后冷却速度，改善金属材料 的焊接性
2、对于易淬火钢，预热可以减小淬应 程度，防止产生焊接裂纹
3、预热可以减小热影响区的温度差别， 减小因温度差别而造成的焊接应力
a
上一页 下一页 返5回
预热、后热及焊后热处理
二、消氢处理的定义？
焊后立即将焊件加热到250～350℃， 保温2～6小时空冷的方法。 三、消氢处理的目的是什么？
间、坡口钝边间隙大些、焊接电流范围宽些
a
上一页 下一页 返7回
预热、后热及焊后热处理
六、溶孔是怎样形成的？ 在电弧高温和吹力作用下，坡口根部部分
金属被融化形成金属熔池，在熔池前沿会产生 一个略大于坡口装配间隙的孔洞
a
上一页 下一页 返8回
预热、后热及焊后热处理
七、焊后热处理的方法 1、整体加热处理 2、局部加热处理 （1）火焰加热法 （2）红外线加热 （3）工频感应加热
• 5、焊前为固定焊件的相对位置进行的焊接操作
叫做定位焊。
a
2
预热、后热及焊后热处理
• 1、常用金属材料焊接包括
等
材料的焊接。
• 2、在焊接
钢时，不可以进行预热。
• 3、预热温度的选择应根据
、
、
焊前预热及焊后热处理技术交底
焊前预热及焊后热处理技术交底
1.15CrMo 热处理温度700~750℃。
当加热温度升至400℃时，加热速率不应大于205*25/T℃/h；恒温时间应为每25mm壁厚1h,且不得少于15min，在恒温期间内最高与最低温差应低于65℃；恒温后的冷却速率不应超过260*25/T℃/h，且不得大于260℃/h，400℃以下可自然冷却。
2.要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。
当焊件温度低于0℃时，所有钢材的焊缝应在始焊处100mm范围内预热到15℃以上。
对有应力腐蚀的焊缝，应进行焊后热处理
3.焊前预热的加热范围，应以焊缝中心为基准，每侧不应小于焊件厚℃的3倍；焊后热处理的加热范围，每侧不应小于焊缝宽℃的3倍，加热带以外部分应进行保温
4.焊前预热及焊后热处理过程中，焊件内外壁温度应均匀。
热处理需测量和记录其温度，测温点的部位和数量应合理，测温仪表应经计量检定合格
5.当不能及时进行焊后热处理时，应在焊后立即均匀加热至200~300℃，并进行保温缓冷，其加热范围应与焊后热处理要求相同
6.热处理后进行返修或硬℃检查超过规定要求的焊缝应重新进行热处理。
焊接过程中预热、后热及焊后热处理
焊接过程中预热、后热及焊后热处理预热1预热的目的降低焊后的冷却速度。
减少淬硬倾向，防止裂纹产生。
减少热影响区的温度差别，有利于减少焊接应力。
2预热应用的范围对淬硬倾向较大的钢材进行焊接时，需焊前预热；对于铬镍奥氏体不锈钢进行焊接时不能进行预热。
预热的选择应根据钢材的成分、厚度、结构刚性、接头形式、焊接材料、焊接方法以及环境因素等综合考虑，并通过可焊性实验来确定。
加热范围：一般在坡口两侧各75～100㎜范围内应保持一个均热区域。
测温点应取在热区域的边缘。
对于对接接头每侧加热宽度不得小于板厚的5倍。
后热（焊后将焊件保温缓冷，可以减缓焊缝和热影响区的冷却速度，起到与预热相同的作用)。
1、消H处理：焊后立即将焊件加热到250～350。
C范围，保温2～6小时,后空冷。
2、目的：加速焊缝金属中H的逸出，大大降低焊缝和热影响区中的含H 量，防止冷裂纹的产生。
3、应用范围：焊件若不能立即热处理而焊件又必须及时除H时，则需即使作消H处理。
焊后热处理含义：将焊件整体或局部加热保温，然后炉冷或空冷的一种处理方法作用：降低焊接残余应力。
软化淬硬部位。
改善焊缝和热影响的组织和性能。
提高接头的塑性和韧性。
稳定结构的尺寸。
常用焊后热处理的方法整体加热处理：将焊件置于加热炉中整体加热处理，可以得到满意的处理效果。
焊件进行进炉和出炉时的温度应在300。
C以下， 300。
C以下的加热和冷却速度与板厚有关。
应符合以下要求：对于厚壁容器，加热和冷却速度为50～150℃ /h,整体处理时炉内最大温差不得超过50 ℃ 。
如果焊件太长需分成二次处理时，重叠加热部分应在1.5m以上。
局部热处理：对于尺寸较长不便整体处理，但形状比较规则的简单筒形容器、管件，可以进行局部处理。
局部处理，应保证焊缝两侧有足够的加热宽度。
对于筒体的加热宽度与筒体半径、壁厚有关，按下式计算。
例如，对于直径为1200mm，壁厚为24mm的筒体环焊缝局部热处理时，以焊缝为中心的600mm范围内，都要加热到规定的处理温度。
焊前预热、焊后热处理程序
Document Status：PRE/准备CFC/执行文件状态：Table of Contents目录1 Purpose目的 (4)2Scope范围 (4)3References参考文件 (4)4Responsibilities职责 (4)5Pre-requisite先决条件 (5)6Steps of Operation操作步骤 (5)7. Detailed Description详细描述 (6)7.1 Detailed Description详细描述 (6)7.2 Heat Treatment热处理 (9)8Appendix 附录 (16)1 Purpose目的The procedure is defined as the criteria in preheating, heat treatment and heating straightening of Shandong Nuclear Power Equipment Manufacturing Co., Ltd for ensuring the smooth implementation of the work.为山东核电设备制造有限公司进行焊前预热、热处理以及热矫直提供工作依据，保证工作的顺利进行，特制定本程序。
2Scope范围The procedure is applicable for the prewelding preheating and stress-relief heat treatment of all welding joints and heating straightening of the non-centered pipes of Shandong Nuclear Power Equipment Manufacturing Co., Ltd.本程序适用于山东核电设备制造有限公司中的所有的焊接接头的焊前预热、消应力热处理以及不对中管的热矫直。
H2-12管道焊前预热及焊后热处理要点
H2-12管道焊前预热及焊后热处理要点一、预热要点在进行H2-12管道的焊接前，需要进行一定程度的预热。
预热主要是为了减少焊接过程中的热裂纹、缩松和应力集中。
以下为H2-12管道焊前预热的要点：1.1 温度控制预热温度一般控制在100～150℃范围内，具体则需要视管道的壁厚、焊接位置和施工条件的不同而定。
需要严格按照规程要求控制预热温度，并进行充分的测量和记录。
1.2 时间控制预热时间一般为管道壁厚的1/2～2/3。
需要根据工程管道参数的不同进行调整。
控制好预热时间可以有效地减少管道的热影响区大小，提高管道的焊接质量。
1.3 均匀性预热时需要确保管道各部位的温度均匀，不能出现高温局部或低温局部。
可以采取相应的预热方式，如夹具定位、加热板、电热器等，提高管道的整体温度均匀性。
二、热处理要点在H2-12管道的焊接过程中，还需要进行热处理，以消除焊接过程中产生的应力和变形，提高焊接的质量和可靠性。
以下为焊后热处理的要点：2.1 退火退火是一种常见的焊后热处理方法，其作用是在消除管道焊接后产生的应力，减少管道的热影响区，提高管道的力学性能。
具体做法是，将焊接后的管道进行加热，直至达到所需温度，然后保持一定时间，最后缓慢冷却。
2.2 淬火淬火也是一种常用的焊后热处理方法，其作用是提高管道的硬度和强度。
淬火一般分为水淬、油淬、气体淬等方式，通过不同的淬火方法具体控制管道的硬度和强度。
2.3 回火回火是退火与淬火的结合体，其作用是提高管道的抗拉强度和韧性，同时也能有效地消除管道的残余应力。
具体做法是将已经淬火的管道加热，并保温一定时间，然后缓慢冷却。
三、注意事项在H2-12管道的焊前预热和焊后热处理过程中，需要注意以下事项：3.1 温度测量在预热和热处理过程中，需要对管道的温度进行定期测量，确保管道温度控制在规定范围内。
3.2 热处理时间预热和热处理时间需要根据管道壁厚、管道材质、工程情况和施工要求等因素来确定，严格按照规范要求控制时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13J/DH-FA002大化集团合成氨厂2011年技改项目工艺管道热处理施工方案（HS1111-01AA）编制：于漪审核：批准：会签：安全：质量：中国化学工程第十三建设有限公司大化集团搬迁改造工程项目经理部二○一一年七月十日目录1. 适用范围及编制说明 (1)2. 工程概况 (1)3. 编制依据 (1)4. 施工方法及技术措施 (1)5. 质量控制 (6)6. 成品保护 (7)7. 职业健康安全和环境管理 (7)8.热处理作业人员与机具材料 (9)1.适用范围及编制说明1.1本方案适用于大化集团合成氨厂2011年技改项目管道焊后热处理施工。
1.2本工程的热处理除执行本方案规定外，还应遵守有关施工验收规范和质量控制规定。
2.工程概况大化集团合成氨厂2011年技改项目工程工艺管道安装施工现场，位于大连市松木岛化学工业园区大化集团有限公司新建合成氨厂区内，主要包括新增中压蒸气管线图号（HS1111-01AA）、低温甲醇洗装置改造图号（HS111202CP）、新增干气管/洗氨水管管道（HS1112-01AA）。
3.编制依据3.1工艺管道施工图纸3.2现场设备、工艺管道焊接工程施工及验收规范GB50236-98 3.3工业金属管道工程施工及验收规范GB50235-97 3.4石油化工工程铬钼耐热钢管道焊接技术规程SHJ520-913.5本工程焊接工艺评定4.施工方法及技术措施4.1热处理前应具备的条件（1）凡需热处理管线，已按设计文件规定进行无损检测并经检测合格，无返修焊口；（2）焊口附近清理干净，无杂物；（3）为防止和降低热处理高温对阀门和仪表的负面影响，凡需热处理管线上，待处理焊口附近阀门、流量计、调节阀、仪表等原则上应予拆除，对不能拆除的阀门（对焊、承插焊）应使其处于全开状态；（4）现场电源保证供电，不得随意停电；（5）对需要热处理的高空焊口，需搭设好操作平台。
（6）温控系统安装检查、调试控制热处理过程中各个阶段的升、恒、降温速率及三阶段各测温部位的温差，一般采用热电偶信号反馈，全自动程序或手工控制。
焊前预热及焊后热处理温度严格按设计或焊接工艺指导书的规定执行，见下表。
材质焊前预热温度焊后热处理温度保温时间15CrMo150-250℃680±10℃1h4.2热处理方法：采用电加热法（1）在热处理过程中应能准确地控制加热温度，且使焊件温度分布均匀；（2）采用履带式及绳状红外线高温陶瓷加热器，对焊口加热热电偶将温度信号反馈到“智能”温度控制器，实现温度自控和热处理工艺曲线的自动记录，测温点应在加热区内，且不少于两点。
4.3热处理流程4.4热处理工艺（1）在进行包扎加热板前，应检查以下几项内容：检查工件是否清洁和去除油脂。
检查工件表面是否有缺陷。
交工热处理温控系加热系保送电热处工装资料检N（2）加热板的安装以焊缝中心为基准，在焊缝两侧均匀缠绕加热板；缠绕加热板时要确保缠紧，加热板要紧贴工件表面，不得有重叠、交叉、悬空或松动。
（3）热电偶的安装采用六个热电偶进行温度的检测。
六个热电偶的安装位置为沿管道径向各60度方向安装，热电偶的头部应靠近焊缝热影响区并紧贴在工件表面，用铁丝进行热电偶的固定。
（4）保温采用50*600硅酸铝纤维保温棉进行保温。
硅酸铝保温棉应采用铁丝进行绑扎，防止松落。
各保温棉之间不得有搭接间隙，防止热量损失。
（5）补偿导线的安装电加热板、热电偶和硅酸铝保温棉均已包好后，将热电偶、电加热板的连线分别连接。
（6）送电接好各连接线并检查无误后，接通电源，打开温控仪，按照工艺参数调节好各数据后，向电加热板送电，开始加热。
（7）热处理（焊后热处理的加热范围，每侧不小于焊缝宽度的3倍，且不小于25mm,加热带以外100mm 范围内应进行保温。
焊后热处理过程中宜采用热电偶测温，通过温度控制柜进行温度调节控制，通过自动记录仪记录热处理温度变化曲线。
加热速率：在400℃以下可不加控制，但温度升至400℃以上时，升温速率为205*25/δ（℃/h ），且不大于220℃/h 。
降温速率：恒温后的冷却速率为6500/δ(℃/h),且不大于260℃/h ；400℃/h 以下为自然冷却；δ为管壁厚度mm ；保温温度：650-700℃之间，恒温40分钟；在常温——400℃之间的温度可不做记录其它温度区段应有连续的记录。
当工件冷却至室温后拆除加热板和热电偶。
（8）焊前预热及焊后热处理工艺要求材质焊前预热焊后热处理热处理曲线壁厚 温度℃ 壁厚 温度℃ 时间h15CrMo G≥10150～250≥10680±1014.5热处理效果检验（1）对进行现场热处理的管道，应检查热处理温度的记录曲线、加热区域宽度、热处理参数应符合设计文件、焊接作业指导书或本标准的规定。
（2）为检验处理效果，在热处理结束后，按热处理焊口总数的100%进行硬度检验。
硬度检验分别在焊缝、热影响区及母材上共测量五点硬度，在测量每一点硬度时，需用硬度计测量三次后取平均值，预热处理前比较检查热处理效果。
硬度值应符合设计文件、相关标准或焊接作业指导书的规定。
无规定时，碳素钢焊缝和热影响区的硬度值不宜大于母材硬度的120%；合金钢t不宜大于母材硬度的125%。
硬度测量位置参照如下简图所示：（3）焊后热处理的焊缝硬度检测合格值4.6资料整理热处理结束后，在热处理结束后及时填写热处理记录表，取下记录纸，并标出各热电偶各自对应的温度曲线，单线图号，焊口号、焊工号、焊接日期、热处理日期、热处理工姓名，并加盖热处理专用章。
4.7施工重要环节恒温恒差、恒温时间控制。
4.8施工中应注意的问题5.1热处理焊缝两侧应有支架支撑，避免热处理过程中管道加热区高温变形。
5.2测温点应布置在管道下部，当有多个测温点时至少有一个测温点位于管道下部。
5.3除直径不大于DN100且壁厚小于10mm的管道焊缝可用氧乙炔焰加热进行预热和热处理、用测温笔或表面温度仪测温外，其它所有焊缝应使用专用的电加热带装置进行预热和热处理，预热可用测温笔或表面温度仪测温5.4所用仪表、热电偶及其附件应根据计量的要求进行标定或校验，灵敏度不得低于热处理温度的1%。
5.5严格热处理过程控制，应随时检查加热器、温控柜、长图记录仪等工作是否正常。
监控热处理时的升温、恒温、降温、记录是否在规定的范围内。
5.6室外进行热处理时应有防风、雨措施，热处理前管道两端应堵塞，防止空气抽入管道。
5.质量控制5.1质量控制（1）热处理前由项目热处理责任工程师编制热处理工艺并经批准后实施。
（2）热处理工艺实施前由项目热处理责任工程师向参加热处理的操作人员进行技术交底，并做好记录。
（3）热处理前项目热处理责任工程师组织对热处理条件（设备、管线状况、仪表、管口绝热、热电偶布置等）进行检查确认。
（4）热处理时应明确作业负责人，由其依据热处理工艺组织测量导线、管口绝热及控制系统的安装，并严格按热处理工艺要求控制热处理过程。
按规定作好热处理记录。
（5）焊缝热处理后，应在母材、焊缝和热影响区选取数点测量硬度值（布氏硬度HB）；与热处理前硬度值进行比较，检查热处理效果；硬度值应符合设计文件、相关标准或焊接作业指导书的规定。
无规定时，碳素钢焊缝和热影响区的硬度值不宜大于母材硬度的120%；合金钢不宜大于母材硬度的125%。
检验数量每处三点求取平均值，且不应少于热处理焊缝总数的10%。
（6）项目热处理责任工程师或热处理技术人员对热处理全过程实施指导和监督检查。
5.2质量控制点5.3质量记录（1）管道焊缝现场热处理前检查表。
（2）管道焊缝现场热处理工艺过程温度曲线记录。
（3）管道焊缝现场热处理前后硬度检测报告（需要时）。
（4）管道焊缝现场热处理工艺报告。
6.成品保护对现场热处理的焊缝，热处理后应做好记录和标记，并打上热处理的代号钢印或永久性标记。
未经允许不宜在焊缝表面进行再次焊接、烘烤、加热，以免破坏热处理效果。
热处理后进行返修或硬度检查超过规定要求的焊缝应重新进行热处理。
7.职业健康安全和环境管理7.1安全措施（1）电工应持证上岗。
（2）安装漏电保护器。
（3）加热器、电缆与管道间必须绝缘。
通电前认真检查加热器绝缘瓷环并测试绝缘电阻。
过程中巡查，发现异常，立即切断总电源。
（4）高空施工时将加热器、保温被支撑绑扎牢固，确保高空作业安全。
（5）保温被制作、铺设人员应做好个人安全防护。
（6）破损、废弃的保温材料应送至指定地点，统一处理。
（7）认真进行焊后热处理工艺技术交底，加强热处理过程控制。
（8）明确岗位责任：严格按施工方案的要求进行热处理过程控制，热处理过程中发生的各种技术问题。
（9）400℃以上升温、恒温、降温段，对照自动记录每30分钟手工记录一次。
（10）如出现保温被脱离、张开和保温被外表面温度大于60℃时应及时修补，确保热处理全过程正常进行。
7.2作业环境（1）热处理控制室保证通风良好。
（2）夜间施工应有足够照明灯具，避免照明死角，（3）在明显地方和特殊工位悬挂警示牌；配电箱安装漏电保护器；材料摆放有序、现场整洁、道路畅通无阻；热处理周围拉警戒线；配置足够消防器材。
7.3环境因素辨识及控制措施7.4危险源辨识及控制措施8.热处理作业人员与机具材料8.1热处理作业人员8.2热处理施工机具材料一览表=25mm。
