POCO技术手册_1前言

前言

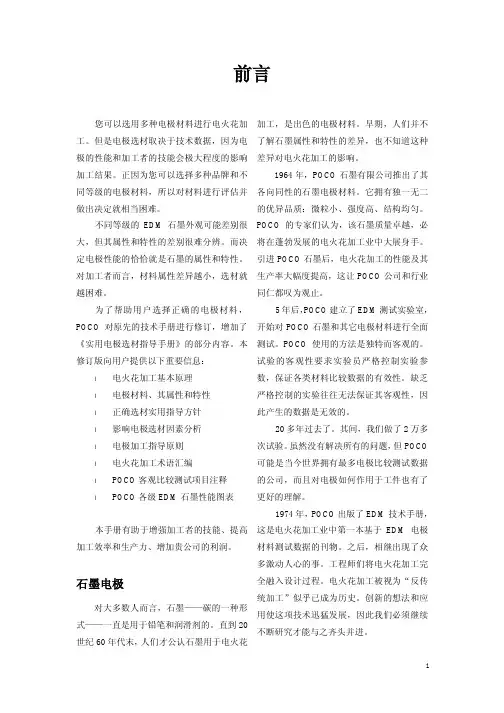

您可以选用多种电极材料进行电火花加工。

但是电极选材取决于技术数据，因为电极的性能和加工者的技能会极大程度的影响加工结果。

正因为您可以选择多种品牌和不同等级的电极材料，所以对材料进行评估并做出决定就相当困难。

不同等级的EDM石墨外观可能差别很大，但其属性和特性的差别很难分辨。

而决定电极性能的恰恰就是石墨的属性和特性。

对加工者而言，材料属性差异越小，选材就越困难。

为了帮助用户选择正确的电极材料，POCO对原先的技术手册进行修订，增加了《实用电极选材指导手册》的部分内容。

本修订版向用户提供以下重要信息：
l电火花加工基本原理
l电极材料、其属性和特性
l正确选材实用指导方针
l影响电极选材因素分析
l电极加工指导原则
l电火花加工术语汇编
l POCO客观比较测试项目注释
l POCO各级EDM石墨性能图表
本手册有助于增强加工者的技能、提高加工效率和生产力、增加贵公司的利润。

石墨电极
对大多数人而言，石墨——碳的一种形式——一直是用于铅笔和润滑剂的。

直到20世纪60年代末，人们才公认石墨用于电火花加工，是出色的电极材料。

早期，人们并不了解石墨属性和特性的差异，也不知道这种差异对电火花加工的影响。

1964年，POCO石墨有限公司推出了其各向同性的石墨电极材料。

它拥有独一无二的优异品质：微粒小、强度高、结构均匀。

POCO的专家们认为，该石墨质量卓越，必将在蓬勃发展的电火花加工业中大展身手。

引进POCO石墨后，电火花加工的性能及其生产率大幅度提高，这让POCO公司和行业同仁都叹为观止。

5年后，POCO建立了EDM测试实验室，开始对POCO石墨和其它电极材料进行全面测试。

POCO使用的方法是独特而客观的。

试验的客观性要求实验员严格控制实验参数，保证各类材料比较数据的有效性。

缺乏严格控制的实验往往无法保证其客观性，因此产生的数据是无效的。

20多年过去了。

其间，我们做了2万多次试验。

虽然没有解决所有的问题，但POCO 可能是当今世界拥有最多电极比较测试数据的公司，而且对电极如何作用于工件也有了更好的理解。

1974年，POCO出版了EDM技术手册，这是电火花加工业中第一本基于EDM电极材料测试数据的刊物。

之后，相继出现了众多激动人心的事。

工程师们将电火花加工完全融入设计过程。

电火花加工被视为“反传统加工”似乎已成为历史。

创新的想法和应用使这项技术迅猛发展，因此我们必须继续不断研究才能与之齐头并进。

在POCO，我们不仅进行客观比较测试项目，还保持深入研究的发展方案。

秉着研究与发展的目的，我们才能生产出不负POCO之名的优质石墨。

对于任何一项电火花加工，POCO都列出了完整的可选电极材料。

POCO将继续客观比较测试项目。

我们希望生产并销售世界顶级EDM电极材料，所以我们将改进电火花技术视为己任，并将与行业同仁分享我们的成果。

在此，我们衷心希望，本手册可以帮助您在选择电极材料时做出正确的决断，取得预期的理想效果。
